公路水运监理工程师考试港航基础知识精品PPT课件
1港口与航道工程管理实务-PPT文档资料
开标应当在招标文件确定的提交投标文件截止 时间的同一时间公开进行；开标地点应当为招 标文件中预先确定的地点。
开标由招标人组织并主持。投标人的法定代表 人或其授权的代理人应到会。
23.04.2021
26
属于下列情况之一者，作为废 标；
1、投标人的法定代表人（或其授权的代
理人）未参加开标会；
掌
23.04.2021
30
二、评标
评标委员会成员和参与评标的有关工作 人员不得透露对投标文件的评审和比较、 中标候选人的推荐情况以及与评标有关 的其他情况。
水运工程的施工评标工作，一般应在开
标后30天内完成。
掌
握
23.04.2021
31
三、中标
中标人的投标应当符合下列条件之一： 1、能够最大限度地满足招标文件规定的
招标人应在发出中标通知书30日内，一次性返 还所有未中标人的投标保函或投标保证金。
23.04.2021
33
掌握港口工程施工合同范本的 主要内容
一、合同文件的组成和解释顺序 二、设计文件 三、补充设计文件
23.04.2021
34
IE421021 合同文件的组成
23.04.2021
35
一、合同文件的组成和解释顺 序
各项综合评价标准； 2、能够满足招标文件的实质性要求，并
且经评审的投标价格最低；但是投标价 格低于成本的除外。
23.04.2021
32
三、中标
招标人应在确定中标人后10日内，将评标结果 和评标报告报交通行政主管部门核备；在交通 行政主管部门接到评标结果和评标报告十日后， 招标人应当向中标人发出中标通知书，并将中 标结果通知所有未中标的投标人。中标通知书 对招标人和投标人具有法律效力。

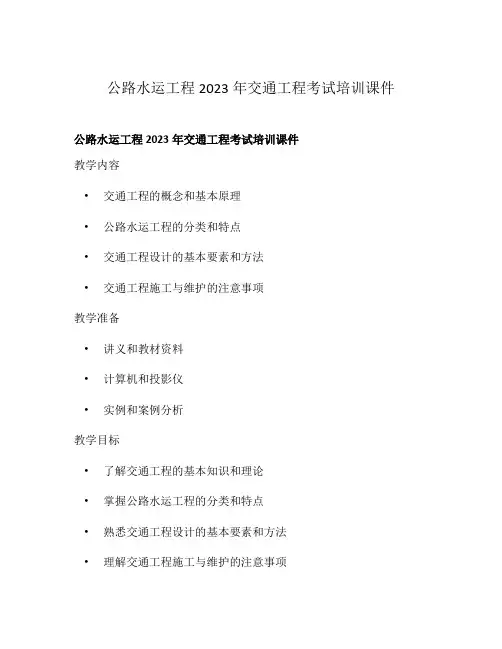

公路水运工程2023年交通工程考试培训课件
公路水运工程2023年交通工程考试培训课件公路水运工程2023年交通工程考试培训课件教学内容•交通工程的概念和基本原理•公路水运工程的分类和特点•交通工程设计的基本要素和方法•交通工程施工与维护的注意事项教学准备•讲义和教材资料•计算机和投影仪•实例和案例分析教学目标•了解交通工程的基本知识和理论•掌握公路水运工程的分类和特点•熟悉交通工程设计的基本要素和方法•理解交通工程施工与维护的注意事项设计说明本课程为公路水运工程方向的交通工程考试培训课件，通过系统地介绍交通工程的基础知识和实践经验，帮助学生提高应试能力和解决实际问题的能力。
教学过程1.交通工程概述–交通工程的定义和发展历史–交通工程的基本原理和研究对象2.公路水运工程分类与特点–公路工程的分类和特点–水运工程的分类和特点–公路水运工程的联系与区别3.交通工程设计基本要素和方法–设计基本要素：道路规划、交通流量预测、设计标准等–设计方法：交通仿真、地理信息系统、优化算法等4.交通工程施工与维护注意事项–施工过程中的安全问题与解决方法–维护管理的关键要素和流程5.案例分析和讨论–分析实际工程案例，讨论解决问题的方法–学生自主提问和讨论课后反思本课程通过理论讲解和案例分析相结合的方式，使学生从整体和实践的角度理解公路水运工程。
同时，通过讨论和互动，培养学生的分析和解决问题的能力。
进一步提高学生对交通工程的认识和理解。
学生对本课程的反应积极，课程内容和设计有针对性和实用性。
希望未来能进一步完善案例分析和互动环节，以支持学生的主动学习和思考能力的培养。
公路水运工程2023年交通工程考试培训课件教学内容•交通工程的概念和基本原理•公路水运工程的分类和特点•交通工程设计的基本要素和方法•交通工程施工与维护的注意事项教学准备•讲义和教材资料•计算机和投影仪•实例和案例分析教学目标•了解交通工程的基本知识和理论•掌握公路水运工程的分类和特点•熟悉交通工程设计的基本要素和方法•理解交通工程施工与维护的注意事项设计说明本课程为公路水运工程方向的交通工程考试培训课件，通过系统地介绍交通工程的基础知识和实践经验，帮助学生提高应试能力和解决实际问题的能力。

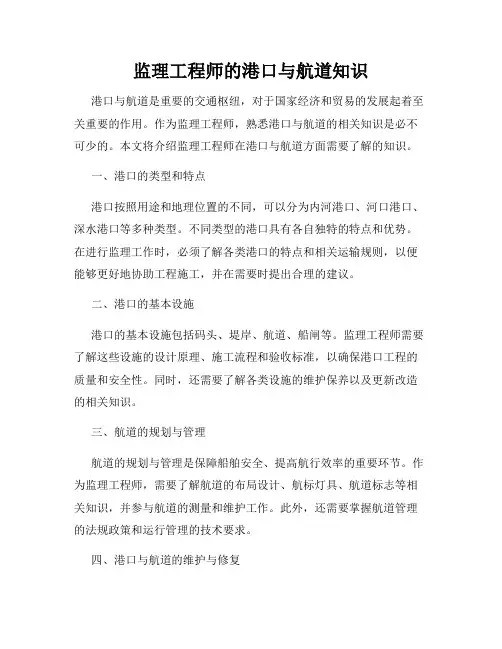

监理工程师的港口与航道知识
监理工程师的港口与航道知识港口与航道是重要的交通枢纽，对于国家经济和贸易的发展起着至关重要的作用。
作为监理工程师，熟悉港口与航道的相关知识是必不可少的。
本文将介绍监理工程师在港口与航道方面需要了解的知识。
一、港口的类型和特点港口按照用途和地理位置的不同，可以分为内河港口、河口港口、深水港口等多种类型。
不同类型的港口具有各自独特的特点和优势。
在进行监理工作时，必须了解各类港口的特点和相关运输规则，以便能够更好地协助工程施工，并在需要时提出合理的建议。
二、港口的基本设施港口的基本设施包括码头、堤岸、航道、船闸等。
监理工程师需要了解这些设施的设计原理、施工流程和验收标准，以确保港口工程的质量和安全性。
同时，还需要了解各类设施的维护保养以及更新改造的相关知识。
三、航道的规划与管理航道的规划与管理是保障船舶安全、提高航行效率的重要环节。
作为监理工程师，需要了解航道的布局设计、航标灯具、航道标志等相关知识，并参与航道的测量和维护工作。
此外，还需要掌握航道管理的法规政策和运行管理的技术要求。
四、港口与航道的维护与修复港口与航道的维护与修复是港口管理和运营的重要内容。
监理工程师需要了解港口与航道维护的标准和要求，协助港口管理方开展工作，并及时发现和解决问题。
对于港口和航道的大修和改造工程，监理工程师还需要参与其规划设计、施工监督和验收工作。
五、港口环境与生态保护港口建设和运营对周边环境和生态系统可能会产生一定影响。
监理工程师应具备环境保护和生态保育的意识，了解相关的环保法规和技术要求，并在监理工作中督促港口方履行环保责任，采取有效措施减少对环境的影响。
六、港口安全与应急管理港口是国家重要的交通枢纽和经济命脉，其安全问题至关重要。
监理工程师需要关注港口的安全管理体制、安全设施设备和防护措施，并在监理工作中提出合理的安全建议。
同时，还需要了解港口的应急预案和应急处置流程，能够在紧急情况下提供有效的指导和支持。
综上所述，监理工程师在港口与航道方面需要了解的知识十分广泛，包括港口类型和特点、基本设施、航道规划与管理、维护与修复、环境保护、安全与应急管理等多个方面。
水运监理工程师考试监理理论复习资料c精品PPT课件
4、对完工项目进行验收检测，并及时将试验结果反 馈给监理工程师
5、向监理工程师提供试验统计报表和管理试验统计
报表
监理检测网
6.1.11 水运工程施工阶段质量控制的内容
根据水运工程施工监理规范，工程质量控制应 包括的主要内容：
1、“材料/购配件/设备报验单”的签认 2、巡视和旁站 3、典型施工的确认 4、试验成果和检测结果的审查 5、施工纪录和有关资料的检查 6、组织召开必要的现场会议 7、组织隐蔽工程、分项和分部工程的验收
监理检测网
6.1 质量控制
掌握： ①水运工程施工阶段质量控制的内容；zl6 ②质量控制基本程序；zl8 jlgf14 ③质量控制工作中主要项目、重点部位和关键工 序的质量监理；ilgf15 ④质量检验评定的原理和程序；gl77 hb98 ⑤直方图的绘制及分析，控制图的绘制、作用及 分析，抽样检验。zl39 zl48
直方图、排列图、因果图、调查法、分层法、 控制图、相关图
监理检测网
排列图的用途 （巴氏图）
因果分析图的用途 （鱼骨图，树枝图 ） 直方图的用途 控制图的用途
质量缺陷处理的一般方法---质量控制教材p21
监理检测网
质量事故： 质量问题、一般质量事故、重大质量事故
质量问题：影响正常使用，需返工或修复，直接 经济损失10万元以下
一般质量事故：造成永久性质量缺陷，直接经济损 失在10～100万元。分2级，50～ 100万元为一级 一般质量事故，10～ 50万元为二级一般质量事故。

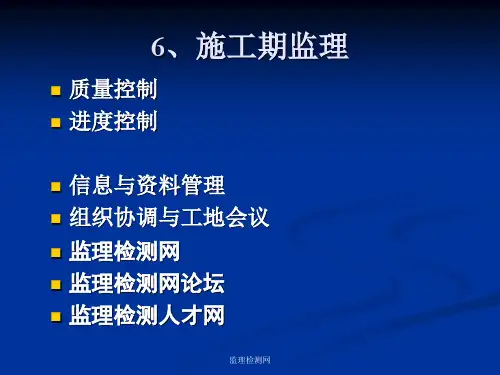

6、施工期监理
质量控制 进度控制
信息与资料管理 组织协调与工地会议 监理检测网 监理检测网论坛 监理检测人才网
监理检测网
6.1 质量控制
了解：①质量管理的基本概念；ZL1 ZL13 GL74 ②工程监理的质量责任和义务；GL75 ③影响工程质量的“4M1E”五大因素； ④工程项目、单位工程及分部、分项工程的划分规定。 Zl3 熟悉：①质量控制中常用的数理统计方法及统计指标； ②质量控制的依据和任务，质量控制的基本原理；zl3zl15 ③质量控制的目标和方法；zl2 gl75-77 zl8--zl10 ④水运工程质量检验评定方法；zl4-5 ⑤质量缺陷的分类、处理方式和质量事故的处理程序； zl20--hb305 ⑥监理试验室的职责与工作内容。zl20-21
《公路工程监理》课件
发展趋势
未来监理工作将更加注重 信息化、智能化和绿色化 发展，提高监理效率和水 平。
02
公路工程监理的核心业务
质量控制
总结词
确保公路工程质量符合设计要求和相关标准
详细描述
监理工程师应采取一系列措施，对施工过程中的质量进行严格控制，包括材料 质量检查、施工工艺监督、验收标准制定等，确保工程质量符合设计要求和相 关标准。
智能化技术
引入智能化技术，如无人机、智能传感器等，对公路工程进行实时 监测和数据分析。
绿色环保技术
推广绿色环保技术，降低公路工程建设对环境的影响，如生态恢复技 术的应用。
管理创新与发展
项目管理软件
采用项目管理软件，实现公路工程监理的信息化和标准化管理。
质量安全管理
加强公路工程监理的质量安全管理体系建设，提高工程质量安全水 平。
行业标准与规范
《公路工程质量检验评定 标准》
对公路工程的质量检验、评定和验收进行了 详细规定。
《公路工程施工监理规范 》
对公路工程施工阶段的监理工作进行了规范 。
企业规章制度
《公路工程监理单位资质管理规定》
对监理单位的资质管理、业务范围等进行了规定。
《公路工程监理人员执业资格管理规定》
对监理人员的执业资格、职责等进行了规定。
合同管理
总结词
确保公路工程合同的有效执行
详细描述
监理工程师应协助业主和施工单位处理合同纠纷、监督合同的履行情况，确保工程按照合同约定进行 。
信息管理
总结词
对公路工程相关信息进行收集、整理 、分析和反馈
详细描述
监理工程师应建立信息管理制度，对 工程相关信息进行全面收集、整理和 分析，并及时向业主和相关部门反馈 ，为决策提供依据。
港口与航道工程专业技术培训PPT课件
高耐久性 • 低吸水率、高抗氯离子渗透性、高抗冻融破坏性
高性能 混凝土 的性能
高强度 高工作性
• 28d可达到80~100MPa
• 大流动度：坍落度180~200mm • 和易性好、易浇筑、不离析、不泌水
高体积稳定性 • 混凝土的体积膨胀与收缩小
高性能混 凝的技术
指标
水胶比 ≤0.35
2020/8/9
使得构件受到的拉应力减小，甚至处于压应力状态下的混凝土构件。
• 构件截面小、重量减轻、跨越能力增大； 优点 • 抗裂能力强、耐久性高、耐用年限长；
• 节省钢材近30%，经济合理。
预应 力筋 制作
• 材料：低松驰的高强碳素钢丝、钢绞线和高强度钢筋 • 钢丝、钢绞线、热处理钢盘及冷拉Ⅳ级钢筋宜用砂轮锯或切断 机切割下料，不得采用电弧切割。 • 成束预应筋应逐根理顺、捆扎成束、并宜用穿束网套穿束。
振 动 水 冲 法
振冲 置换
振冲 密实
振冲器振动 水冲力作用
•••加•石••• 饱砂孔软黏提减密成和粒隙基性小高桩砂重减成土压承•少•力基心3•少•力基心3层新少孔成缩孔载振振孔振振振于不触土处振于不触土处液排砂孔复变。力冲冲。冲冲冲3加探质。冲3加探质。化列层内合形根置密根置密桩填检较检桩填检较检挤填地。换实。换实-料验差验料验差验-压碎基--.粉法法粉-法法-振处的点单振处的点单土：：土：：冲理地桩1冲理地桩1砂黏填还0效还0效密效段载0密效段载0土土土可~果可~果实果，荷2实果，荷、、2用0检用0检法，并试0法，并试粉素0标个验标个验砂检位验砂检位验土填贯振与贯振与土验于，土验于，、土或冲振或冲振地点相2地点相2粉和静0点冲静0点冲基应邻0基应邻0质杂力~选置力~选置，选振4，选振4触0换触0换择择宜择冲0宜择冲0桩角形振料必填探取法探取法11用有点用有点位形、冲不须料个个试一相试一相标代围标代围布、等置宜记量，，验根同验根同准表准表置正腰换大录和成总成总。，。。，。贯性贯性：方三法于密留的数的数总总入的入的等形角每实振5单不单不数数0或或或或边、形次电时c元少元少不m不动地动地三矩；填流间形于形，于得得、。
XX水运工程监理概论
PPT文档演模板
XX水运工程监理概论
Hale Waihona Puke 2、 “一五”时期(53-57年) 主要发展 内河航运
3、(58-72年) 码头建设航道建设
4、(73-76年) 在“三年改变港口面貌”号召下,加快港口建 设
5、社会主义经济建设新时期(77年至今)
PPT文档演模板
XX水运工程监理概论
第二节 水运工程建设管理规定
•业
•业主代
主
表
•计划员、费用经理 • 合同工程师
•业主职能机 构
•财务会计合 同
•项目联络 员
•项目经 理
•咨询公司内职能机构、 设计组、合同组
•其他咨 询机构
•副经理 1
•副经理2
•副经理 3
•承包商 1
•承包商2
•承包商 3
PPT文档演模板
XX水运工程监理概论
2、 CM—边设计边施工管理方法，美国的一种体系。
（1）国家有关的政策、法律和法规； （2）交通部及有关部门的规章； （3）国家、交通部及有关部门颁发的工程技术规范、标准和规程； （4）依法签订的监理合同及施工合同； （5）工程设计文件。
PPT文档演模板
XX水运工程监理概论
三、工程监理的职责
《水运工程施工监理规范》18 项（ P28）
• （１） 协助业主进行施工招标；
• （７） 主持或参加工地会议，并进行有关协调；
• （８） 控制施工质量，检查或检验建筑材料和构配件质量，检查施工原始记录及报告 ；
• （９） 对隐蔽、分项和分部工程在规定时间内进行检查验收并签字，对分项工程质量 进行评定；
• （１０） 组织或参加工程质量事故调查，协助审查质量事故的处理方案及其补救措 施；
水运工程监理第二章ppt
• 根据工程进展和合同约定，监理工程师应提醒业 • •
主供货并约定进场时间，应在货物进场之前不少 于24小时通知承包商派人参加验收和接货。 应组织甲乙双方对照一览表对甲供材料进行验收 若甲供材料设备符合要求，甲乙双方签署材料设 备交接验收单，甲方应将材料设备的有关保证资 料副本交给乙方，乙方按照要求负责保管使用； 否则甲方更换，重验。
三、工程变更的管理
1、工程变更的内容 – 设计图纸的变更 – 施工次序的变更 – 施工时间的变更 – 工程数量的变更
– 技术规范的变更 – 合同条件的变更
2、变更的有关规定
– 变更超过原设计标准和规模时，需经原计划 审批部门批准，取得追加投资和计划指标； – 送原设计单位审查，取得相应的图纸和说明。
五、质量控制中的合同管理
（一）质量控制中的合同管理程序
监理工程师在施工阶段质量控制的重点为原 材料检验、隐蔽工程及中间工程验收、竣工初验 和竣工验收。而合同管理工作的重点是在这些工 作达不到合同规定的要求时应按何程序处理及分 清各方责任。
1、材料及设备检验 1）业供材料
• 对业主提供材料和设备与合同中的要求相一致，不一致乙
3、监理工程师在工程变更管理中的主要 工作
注意：
监理工程师对工程表更审查的原则是：
• 变更后的工程不能降低损害工程质量和使
用标准（质量保证）； • 变更后在技术上必须可行，并且又必须可 靠；（技术可行） • 变更后的工程费用要合理。（费用合理）
变更合同价款按以下方式确定：
• 合同中已有适用于变更工程单价的，按此单价 • •
2）对分包商的管理
• 严格坚持监理程序； • 鼓励分包商参加工地会议； • 检查分包商的现场工作情况。1）设备情况2）施 •
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4. 其它分类
货运码头
客运码头 按
用
工作船码头
途 分
渔码头
类
军用码头
修船码头
二、码头的组成部分 上部结构
码
头
组
下部结构
成
基础
①将下部结构的构件连成整体； ②直接承受荷载，并传给下部
结构； ③作为设置各种设施的基础
①支承上部结构，形成直立 岸壁； ②将作用在上部结构和本身 上的荷载传给地基。
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
港口航道基础知识
内容
❖ 1 港口工程 ❖ 2 修造船建筑物 ❖ 3 航道整治 ❖ 4 疏浚与吹填工程 ❖ 5 渠化工程 ❖ 5.1 河流的渠化 ❖ 5.2 渠化枢纽 ❖ 5.3 通航建筑物：1）船闸，2）升船机 ❖ 5.4 运河工程
1 港口工程
一、码头分类
1．按平面布置分类
按平 面布 置分
顺岸式：满堂式和引桥式 突堤式：窄突堤码头和宽突堤码头 墩式
半斜坡式码头---用于枯水期较长而洪水 期较短的山区河流
多级式直立码头---在水位差大且洪水期 不长的上游河港。上级码头供洪水期使 用；下级码头供枯水期或一般水位时使
用，而在洪水期被淹没
3．按结构型式分类
按结 构型 式分
类
重力式码头 板桩码头 高桩码头 混合式码头
重力式码头
特点：靠自重抵抗建筑物
滑动和倾覆，是对超载和 工艺变化适应能力最好的 一种耐久性结构。 适用：较好地基
板桩码头
特点：靠打入地基中的板
桩墙挡土，受有较大的土 压力，钢筋混凝土板桩适 用于万吨级以下的码头。 钢板桩则可用于大型码头。
适用：所有板桩可沉入 的地基
高桩码头
特点：主要由上部结构 和桩基组成，通过上部 结构将作用在码头上 的荷载经桩基传给地 基，其耐久性、对超载
顺岸式 突堤式 墩式
前沿线与岸线大体平行 特点：占用岸线长，船 舶靠离方便 适用：河口港、河港
前沿线与岸线大体垂直 特点：占用河道宽度多， 自然岸线短时优先使用 适用：海港
适用：码头面上没有移 动装卸机械和车辆行驶 的情况
引桥式码头用引桥将 透空的顺岸码头与岸
连接起来。
满堂式:码头与岸上 场地沿码头全长连成 一片，其前沿与后方 的联系方便，装卸能
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日不设工作平台墩 的墩式码头
2．按断面形式分类
按断 面形 式分 类
直立式 斜坡式 半直立式 半斜坡式 多级式
直立式码头---适用于水位变化不大的港 口，如海岸港和河口港；对于水位差较
小的河港及运河港也很适用
斜坡式码头---适用于水位变化大的上、 中游河港或水库港
半直立式码头---用于高水位时间较长， 而低水位时间较短的水库港等
❖ 二、根据渠化水头的大小水分 ❖ 1、高坝渠化 ❖ 2、低坝渠化
嘉陵江渠化梯级规划
5.2 渠化枢纽
❖ 1、挡水建筑物：闸、坝 ❖ 2、泄水建筑物： ❖ 3、通航建筑物：船闸、升船机等 ❖ 4、坝岸连接及护岸建筑物 ❖ 5、其它专门的木工建筑物：电站、鱼道、木道
长江三峡工程布置图
三峡大坝上游
主要任务：在较长期内根本改善航行条件。 ①改变河道的平面轮廓和航道尺度以建立新航槽，例如：裁弯取直；、扩大航槽、 切除岸雌等； ②裁掉河岸的凸出部分的硬十角，消除或缩小河槽的沱口及其他有害的深水部分； ③堵塞分流和各种支汊以及与整治相结合的挖泥工作； ④为消除新航道上的障碍物和预先疏松航道上河床土壤，炸除石滩及硬土角而进行 的爆破工程。
码头设备 用于船舶系靠和装卸作业
南昌港集装箱码头
沉桩（斜桩）
大直径预应力混凝土管桩
（直径1.4m）
2 修造船建筑物
3 航道整治
4 疏浚与吹填工程
一、疏浚的概念：
1、广义概念 挖泥、爆破、清槽、切除岸咀等一切浚深河槽的工程措施。
2、一般疏浚概念 特指用挖泥船进行水下挖掘。
二、疏浚工程的任务
力较大。
顺岸式码头
窄突堤码 头：沿宽 度方向是 一个整体
结构
突堤式 宽突堤码头
沿宽度方向 两侧为码头
码头 结构，中间
通过填筑构 成码头地面
墩式码头由靠船墩、 系船墩、工作平台 墩、引桥、人行桥 组成。墩台与岸用 引桥连接，墩台之
墩式 间用人行桥连接，
船舶的系靠由系船 墩和靠船墩承担，
码头 装卸作业在工作平 台墩上进行。
1、开挖新的航道，港池、运河； 2、浚深、加宽现有航道和港池； 3、开挖码头、船坞、船闸及其他水工建筑物的基槽； 4、吹填造地工程。
三、疏浚工程的特点
1、相对整治建筑物方案，消耗建筑材料少，见效快 2、航槽容易回淤
四、航道疏浚工程的分类：
1、基建性疏浚
在较长时期内，根据改善通航条件，列入基建拨款。 条件：河床比较稳定；挖槽面积大，方量大，具有足够的技术力量和设 备资源条件。
5.3 通航建筑物 5.3.1 船闸
船舶过闸示意图
船闸的组成
5.3.2 升船机
❖ 一、根据承船厢载运船舶的方式分 ❖ 1、干运升船机：船舶支承于承船厢的承台上，承船厢内无
水。 ❖ 2、湿运升船机：承船厢内充水，船舶浮载在承船厢内水体
上。
❖ 二、根据装载船舶的承船厢的运行方向分 ❖ 1、垂直升船机：承船厢沿垂直方向升降。 ❖ 2、斜面升船机：承船厢沿斜坡道作升降。
2、维护性疏浚
只在一个航期内保证航道尺度。 条件：河床不稳定，挖泥量不大或技术、设备、资金不足。
3、临时性疏浚
临时需要的疏浚。
耙吸挖泥船工作示意图
耙吸挖泥船的耙头
绞吸挖泥船
抓斗挖泥船在三峡工程施工
5 渠化工程
5.1 河流的渠化
❖ 一、根据渠化河段是否连续分 ❖ 1、连续渠化 ❖ 2、局部渠化
