文件8820C LTE测试操作手册.doc

合集下载

MT8820C1介绍

MT8820C1介绍

度再提高1
倍!
9
MT8820C突出优点- 2.双端口设计
节约费用 节约空间 节约能耗
20% down
SPM PPM
MT8820C SPM MT8820C PPM
MT8820C SPM
50% down
30% down
LTE SW TD-SCDMA SW GSM SW
One Software License for 2 ports
31
MT8820C的测试功能-WCDMA
三种测量界面
32
WCDMA TESTS
33
MT8820C的测试功能-WCDMA
HSDPA TRX 测试
34
MT8820C的测试功能-WCDMA
HSDPA high data rate 14Mbps 吞吐量
35
HSDPA TESTS
36
MT8820C的测试功能-WCDMA
GSM/GPRS TRX 测试
43
GSM TESTS
44
GPRS TESTS
45
MT8820C的测试功能-GSM/GPRS/EGPRS
EGPRS TRX 测试
46
EGPRS TESTS
47
MT8820C的测试功能-CDMA/EVDO
CDMA TRX 测试
48
CDMA2K 1X TESTS
人工调整测试 / 自动测试
人工通话测试 /自动测试
14
MT8820C产品特点- 2.双端口设计
两部视频手机通信测试
Ethernet
费用降低, 空间节省,设置简单
15
MT8820C产品特点- 3.友好的人机界面
•所有参数都在一个可以滚动的屏幕上 •操作简单,下拉菜单极少有超过两层情况 •多种操作方式,旋钮 /滚动键/直接定位键

MT820C LTE测试手册

MT820C LTE测试手册

Changed comment to "Shows measurement example for 20
measurements".
1.3.6, 1.3.7, 1.3.8, 1.3.9, 1.3.10, 1,3,15, 1.3.16, 1.3.17, 1.3.19,
1.3.20, 1.3.21, 1.3.22, 1.3.23, 1.3.24, 1.3.25,
1.1. SPECIFICATIONS.............................................................................................................................. 1 1.1.1. MX882012C (Call Processing).............................................................................................................1 1.1.2. MX882012C-006 ..................................................................................................................................2 1.1.3. MX882012C-011 ..................................................................................................................................2 1.1.4. MX882042C (Non-Call Processing).....................................................................................................3

MT8820C 测试操作-LTE

MT8820C 测试操作-LTE

测试说明:在忽略一些小的影响因素后, Absolute power (dBm) = 标称PUSCH功率 (dBm) +
选择测试项,TX3 - Absolute Power (Test Point1) 或者TX3 - Absolute Power (Test Point2)

插入Anritsu提供的USIM到UE,UE开机,到状态为connected 按single键测量

插入Anritsu提供的USIM到UE,UE开机,到状态为connected 按single键测量

限值

选择测试项,TX3 - Aggregate Power(PUCCH Sub-test)

插入Anritsu提供的USIM到UE,UE开机,到状态为connected 按single键测量

限值
LAN 可用于安装firmware
4
MT8820软件安装
软件下载: https://www1.anritsu.co.jp/Download/MService/Registration.asp
需要使用仪表序列号注册
5
查看系统信息
1. Screen key
1. 2. 3. 4.
按[Screen]键 旋转光标到 "System Information” 按[Set]键查看系统信息 查看完以后,使用同样方法回到 “Fundamental Measurement”
19
Frequency Error

选择测试项,RX - Reference Sens/Freq.Error

插入Anritsu提供的USIM到UE,UE开机,到状态为connected 按single键测量

手机综测仪MT8820C

手机综测仪MT8820C

手机综测仪MT8820C定义MT8820C是安立公司新推出的高性能的手机综测仪。

其可以实现一站式多通信制式测试,支持LTE/3G/2G多系统的手机研发和生产测试,包括射频校准、射频参数测试,以及功能测试。

它还支持信令模式,完全模拟手机和基站注册、寻呼、以及MOC、MOT(收发信息)的呼叫过程和通话过程。

MT8820C具有双端口同时测试的功能,可减少测试时间和测试成本,并且在LTE制式下支持MIMO多天线的测试。

MT8820C的测试单元具有模块化的特点,可以通过实际使用中的具体需求选择需要的硬件模块和软件做到最经济使用的配置。

应用MT8820C内置射频和数字调制信号源,可仿真各种无线通信基站,与终端进行通信从而进行测试,并且还具有信令测试的功能,可以完全模拟手机和基站的通信过程注。

对于MT8820C的具体应用如下:MT8820C支持GSM400、GSM900、GSM1800、GSM1900、GPRS、WCDMA、TD-SCDMA、CDMA2000、LTE、MIMO等,拥有所需的各种功能,支持信令测试,可对功率、频谱、调制、功率-时间特性、误码率等进行全面测试。

支持AMPS,可对发射机载波功率、频率、调制、失真进行测试,也可对接收机灵敏度、噪声、信噪比、失真、音频电压、频偏等进行测试。

支持CDMA 1x,可进行功率测量、接收质量测量、发射机质量测量、切换测试、波形质量、载波泄露、不平衡、相位误差等测试。

支持CDMA2000,可进行功率测量、接收质量测量、调制测量、发射机质量测量、切换测试、码域功率测量、边带抑制测量、波形质量测量等。

支持WCDMA,除兼容CDMA 1x测试外,更可测量邻信道泄漏功率比、占用带宽、频谱散射模框,码域功率、误差向量值等特定的指标支持蓝牙,可测量突发功率、峰值功率、泄漏功率、分组时间特性、调制特性、频率漂移、灵敏度、误码率等指标。

支持LTEFDD 与TDD两种模式,可对最小输出功率、发射关断功率、开关时间模板、频率误差,误差矢量幅度EVM ,载波泄漏,非分配RB 的带内发射,EVM 均衡器频谱平坦度、占用带宽、频谱发射模板、邻道泄漏功率比(ACL)、发射机杂散辐射、功率回退、载波泄漏等进行测试以及对MIMO的性能进行分析。

MT8820综测使用说明

MT8820综测使用说明

MT8820A综测仪操作说明书一、面板按键说明Preset:开始初始化Remote:当8820A工作在微操作模式下时,灯亮Local:在微操作模式与局部模式之间切换Copy:拷贝当前屏幕Power:电源开关U1-----U7:功能键,一般用于选择在显示器左边出现的选项进行选择。

Memory card:存储卡Handset1/2:在电话1或者是2上听筒连接器用于语音连接测试,当电话测试软件安装完毕后进行。

F1-----F7:功能键。

执行功能菜单的选项和在屏幕右边显示的相关选项。

Nex:选择菜单下页。

:Functions:所有的功能键。

按此键用表列出Screen:选择一个屏幕Shift +Screen:当电话测试软件安装后,这个键可以在对电话1和对电话2的两个模式之间进行切换Focus:针对选择不同的窗口View:打开或者关闭一个窗口Scroll up:向上打开一个窗口Scroll down:向下打开一个窗口Single:以单一模式开始测试Continuous:以连续模式开始测试Stop:停止测试Channel:设置输入频道Input Freq:设置输入频率Shift + Input Freq:设置输出频率Output Level:设置输出水平Input Level:设置输入水平Start Call:从MT8820A发起一个呼叫给手机End Call:与电话释放连接Recall:开始读参数文件Shift + Recall:开始参数文件保存Std:开始修改系统Config:打开配置菜单∧∨< >:移动指针或者改变参数值Encoder:移动指针或者改变参数值,按此键可以输入一个参数值Set:输入一个确定的参数Cancel:取消输入或修改Shift:复合键BS:改变参数时,可以用来删除一个字符数字区:输入数字,A---F用来输入十六进制数值。

二、平面设置简介1.日期/时间这里主要显示日期和时间,或者是拥护输入的一些设置修改。

MT8820C LTE射频测试指导书解读

MT8820C LTE射频测试指导书解读

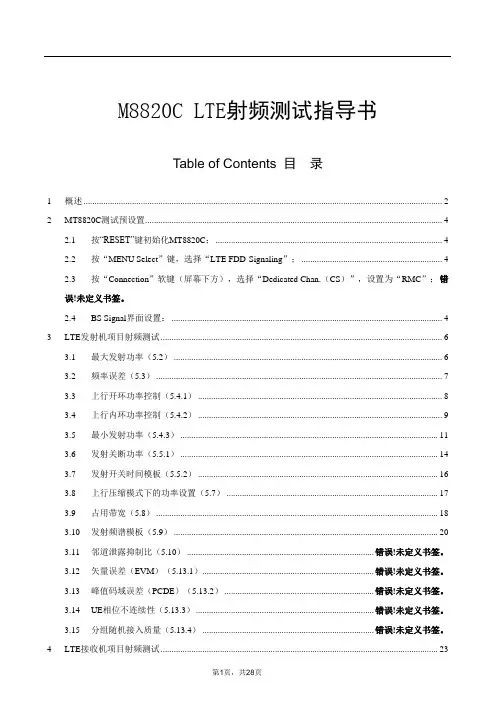

M8820C LTE射频测试指导书Table of Contents 目录1 概述 (2)2 MT8820C测试预设置 (4)2.1 按“RESET”键初始化MT8820C; (4)2.2 按“MENU Select”键,选择“LTE FDD-Signaling”; (4)2.3 按“Connection”软键(屏幕下方),选择“Dedicated Chan.(CS)”,设置为“RMC”;错误!未定义书签。

2.4 BS Signal界面设置: (4)3 LTE发射机项目射频测试 (6)3.1 最大发射功率(5.2) (6)3.2 频率误差(5.3) (7)3.3 上行开环功率控制(5.4.1) (8)3.4 上行内环功率控制(5.4.2) (9)3.5 最小发射功率(5.4.3) (11)3.6 发射关断功率(5.5.1) (14)3.7 发射开关时间模板(5.5.2) (16)3.8 上行压缩模式下的功率设置(5.7) (17)3.9 占用带宽(5.8) (18)3.10 发射频谱模板(5.9) (20)3.11 邻道泄露抑制比(5.10) .................................................................................. 错误!未定义书签。

3.12 矢量误差(EVM)(5.13.1)........................................................................... 错误!未定义书签。

3.13 峰值码域误差(PCDE)(5.13.2) ................................................................. 错误!未定义书签。

3.14 UE相位不连续性(5.13.3) .............................................................................. 错误!未定义书签。

LTE 射频测试操作指南

LTE 射频测试操作指南

20
20
8. 测量结果示例见图5.
图5 单次测量的OFDM SYMBOL的平均功率
7.1.4 发射关断功率(选项) 1. 配置载波频点,信道带宽20MHz; 2. 启动发射机工作在E-TM1.1模式以最大功率发射 3. 进 入 LTE 测 试 选 件 , 点 击 FILE---LOAD DEMOD SETTING, 在 弹 出 的 菜 单 中 选 择 E-TM 1_1_20MHz.ALLOCATION, 点 击 MEAS---GENERAL SETTING, 在 弹 出 的 菜 单 中 设 置 双 工 方 式 (DUPLEXING):TDD; 链路方向(LINK DIRECTION):DOWNLINK;频率(FREQUENCY):发射机载波 频率;被分析信号来源(INPUT SOURCE):RF;自动幅度电平(AUTO LEVEL):YES;触发设置中触 发模式(TRIGGER MODE)设为:外触发(EXTERNAL);触发延时(TRIGGER OFFSET)设为: 0s。点击MEAS--PVT,然后点击主界面的调整时间(ADJUST TIMING),时间调整完毕后, 点击主界面的单次测量 (RUN SGL),得到测量结果。 4. 测量结果示例见图6。
图2 RE功率测量结果示图
7.1.3 总功率动态范围 1. 配置载波频点,信道带宽20MHz; 2. 启动发射机工作在E-TM3.1模式以最大功率发射 3. 进 入 LTE 测 试 选 件 , 点 击 FILE---LOAD DEMOD SETTING, 在 弹 出 的 菜 单 中 选 择 E-TM 3_1_20MHz.ALLOCATION, 点 击 MEAS---GENERAL SETTING, 在 弹 出 的 菜 单 中 设 置 双 工 方 式 (DUPLEXING):TDD; 链路方向(LINK DIRECTION):DOWNLINK;频率(FREQUENCY):发射机载波 频率;被分析信号来源(INPUT SOURCE):RF;自动幅度电平(AUTO LEVEL):YES。设置完毕之 后,点击主界面的单次测量(RUN SGL),得到测量结果,点击主界面的列表显示(DISPLAY LIST), 其中的OSTP(OFDM Symbol Transmit Power)测量结果中的平均值(MEAN)即OFDM Symbol的平均 功率P1。 4. 步骤 3 中的调用下行解调设置见图 3,通用设置见图 4

MT8820C LTE射频测试指导书

MT8820C LTE射频测试指导书

M8820C LTE射频测试指导书Table of Contents 目录1 概述 (2)2 MT8820C测试预设置 (4)2.1 按“RESET”键初始化MT8820C; (4)2.2 按“MENU Select”键,选择“LTE FDD-Signaling”; (4)2.3 按“Connection”软键(屏幕下方),选择“Dedicated Chan.(CS)”,设置为“RMC”;错误!未定义书签。

2.4 BS Signal界面设置: (4)3 LTE发射机项目射频测试 (6)3.1 最大发射功率(5.2) (6)3.2 频率误差(5.3) (7)3.3 上行开环功率控制(5.4.1) (8)3.4 上行内环功率控制(5.4.2) (9)3.5 最小发射功率(5.4.3) (11)3.6 发射关断功率(5.5.1) (14)3.7 发射开关时间模板(5.5.2) (16)3.8 上行压缩模式下的功率设置(5.7) (17)3.9 占用带宽(5.8) (18)3.10 发射频谱模板(5.9) (20)3.11 邻道泄露抑制比(5.10) ..................................................................................... 错误!未定义书签。

3.12 矢量误差(EVM)(5.13.1).............................................................................. 错误!未定义书签。

3.13 峰值码域误差(PCDE)(5.13.2) .................................................................... 错误!未定义书签。

3.14 UE相位不连续性(5.13.3) ................................................................................. 错误!未定义书签。

MT8820资料---终端测试规范要求及测试原理概览-GSM

MT8820资料---终端测试规范要求及测试原理概览-GSM

MT8820资料---终端测试规范要求及测试原理概览-GSM GSM终端测试规范GSM 终端测试测试规范–TS 51.010测试内容–发射机的性能测试和接收机的性能测试。

发射机要求的技术指标包括:相位误差和频率误差,发射机输出功率,突发脉冲定时和突发脉冲的功率/时间包络,输出功率谱。

接收机要求的技术指标是参考灵敏度GSM 终端测试输出功率–平均载波峰值功率,对该载频突发脉冲的有用信息比特(对常规信道147bits )测量的功率平均值–系统模拟器SS对TCH信道上的一个突发进行抽样,速率至少为2/T,SS鉴别该突发有用的147bit的中心点即该突发训练序列从13bit 到14bit的转换点作为定时基准。

–计算147bits所有抽样点功率的平均值,这就是输出功率。

该功率也用作PVT的0dB基准。

GSM 终端测试GSM 终端测试GSM 终端测试GSM 终端测试功率时间模板PVT–验证发射机发射的包络在一个时隙期间是否严格满足GSM规定的TDMA时隙幅度上升沿,下降沿及幅度平坦度要求GSM 终端测试相位误差和频率误差–相位误差定义:发射机发射信号的相位和理论上最好相位的差值。

–频率误差定义:考虑了调制和相位误差的影响后,发射信号的频率和该绝对射频信道号对应的标称频率之间的差。

它可以对相位误差做线性回归,计算该回归线的斜率即可得到频率误差。

–频率误差小于0.1PPM–RMS相位误差小于5度,单个相位误差小于20度GSM 终端测试?相位误差和频率误差GSM 终端测试输出功率谱–由于GSM信号的突发特性,因此输出射频频谱应主要考虑调制和射频功率电平切换而引起的对邻信道的干扰。

输出功率谱分为调制谱和切换谱–调制频谱是由于GSM调制处理而产生的在其标称频率的不同频偏处的射频功率–切换频谱是突发的上升,下降沿而产生的在其标称频率的不同频偏处的射频功率GSM 终端测试灵敏度–接收机在满足一定的误码率条件下,接收机输入端输入的最小的信号电平–验证RF,BB电路的性能–衡量指标:帧删除率(FER),残余误比特率(RBER)和误比特率(BER)–Loopback A B CGSM 终端测试灵敏度Loopback计算BER,RBER,FERLooback typeA:FER ,RBER,BER Looback typeB:Class II bit BER Looback typeC:fast BERGSM 终端测试接收电平(RxLev )和接收质量(RxQual)–上行测量报告提供了移动台对基站的测量结果。

MT8820C 测试操作-LTE

MT8820C 测试操作-LTE

限值

选择测试项,TX1 - Max. Power(16QAM/PartialRB) 或者TX1 - Max. Power(16QAM/FullRB) 插入Anritsu提供的USIM到UE,UE开机,到状态为connected 按single键测量


12
Configured UE transmitted output power
建立和UE连接

按preset,然后按F1,初始化仪表 设置FDD/TDD 设置带宽、channel,注意Frequency会随着channel自动变化



设置线损,注意设为on才生效

设置RRC Release during registration为off 插入Anritsu提供的USIM到UE,UE开机,当状态为connected表示成功连接

测试说明:在忽略一些小的影响因素后, Absolute power (dBm) = 标称PUSCH功率 (dBm) +
选择测试项,TX3 - Absolute Power (Test Point1) 或者TX3 - Absolute Power (Test Point2)

插入Anritsu提供的USIM到UE,UE开机,到状态为connected 按single键测量


TX2 - PUCCH EVM/IBE @ –40dBm

插入Anritsu提供的USIM到UE,UE开机,到状态为connected 按single键测量

限值
23
EVM – PRACH

测试说明:共有2种情况,选择测试项时也一一对应 RS EPRE = -63dBm/15kHz RS EPRE = -78dBm/15kHz 选择测试项: Idle/Call - PRACH EVM(Test Point1)

MT8820C LTE灵敏度测试指导

MT8820C LTE灵敏度测试指导

1 MT8820C测试预设置1.1 按“PRESET”键初始化MT8820C;1.2 按“Parameter”键,进入“common parameter”菜单;1.3 Common parameter界面设置:进入parameter →进行设置,(使用前面板的圆柱形旋钮,进行光标的移动,光标移动至待设置项,按下圆柱形旋钮即可对待设置项进行设置.)选择Frame structure,设置operation band为测试频带,选择要测试的信道号,(使用前面板的page_down和page_up对当前操作界面进行翻页.)在MT8820C上的具体设置如下图:设置需要测试的band及channel的信息使用前面板的page_down翻页,.红色区域内的Idle变为Idle(register)表示注册成功待UE成功注册后,按下前面板start_call建立连接;红色区域内显示connected 表示连接成功如果多次呼叫都无法建立连接,需要重新上电再行呼叫。

连接成功后,进入测试界面进行测试.设置鉴权码,在红框区域输入:00010203…..0F共32位数字,preset后必须重新输入鉴权码2 LTE接收机项目射频测试2.1 参考灵敏度(7.3)1)将MT8820C进行测试预设置;2)选择需要测试的Channel后等待UE注册;3)待UE成功注册后,通过Connect UE(CS)建立连接;4)连接成功后,按U1键进入measurement→RX test parameter →RX RX.SENS→RX-reference sens/freq.error5)按照下表配置测试信道的调制方式和RB(注:sample要至少10000block)6)MT8820C测试界面如下:输入功率:CHANNEL/LEVEL面版->OUTPUT level测试灵敏度一般在最大发射功率下测试,功率控制通过更改INPUT POWER LEVEL 来实现(只能定性将UE的输出功率减小)7)协议要求:在如下表所示的接收信号强度时实际所测吞吐量不能小于指定最大吞吐量的95%。

8820clte测试操作手册

8820clte测试操作手册

Anritsu MT8820C LTE测试使用指南前言目前,中兴通讯LTE测试仪表主要借用Anritsu MT8820C和Rohde&Schwarz CMW500两类仪表,很多测试方案随着技术不断的成熟被不断提出,用来完善LTE的测试。

就目前而言,Anritsu MT8820C继承了安利仪表的特点,在测试速度上和测试项的设置上优于RS的CMW500,因此,有必要就是Anritsu MT8820C的使用做一些简单的说明,方便大家对LTE 的测试。

主要分为三个部分:第一部分为LTE射频常规测试项目,包括:最大发射功率,最大功率衰减,矢量幅度误差,临道泄露比,最小发射功率,接收灵敏度,最大输入电平。

第二部分为LTE射频常规测试项目,包括:最大发射功率,最大功率衰减,矢量幅度误差,临道泄露比,最小发射功率,接收灵敏度,最大输入电平。

第三部分为3GPP要求的测试内容,包括开功率,关功率,配置UE功率,PUCCH,绝对功率(Absolute Power),相对功率(Relative Power)第一部分:安利仪表的初始化设置1.使用安利仪表std按键进行制式的切换2.我们所说的信道(例如Band 7 2850)指的是下行信道,配置了相应的LTE信道,安利仪表会自动匹配相应的频段。

3.scenario对应的是类型,高通的芯片使用Type3类型4.设置帧结构和信道带宽,以AL621为例,帧结构是FDD,信道带宽是10MHz5.设置小区功率,当测试最大接入能力时,Level项的Output子项设置为,其中EPRE的大小与Output的大小一一对应。

6.设置线损(External Loss):安利仪表的线损和RS的仪表相同,配置项为正数。

需要注意的是,线损值是固定的,也就是说,当切换频率时,线损需要重新设定。

7.设置测试信道类型:信道类型主要有两种:PUCCH和PUSCH,(目前测试仪表暂时不支持PUCCH)一般使用PUSCH 来传输数据,因此,测试最大发射功率等RF指标时,当没有特殊说明时,一般指的是PUSCH。

MT8820_LTE 手机射频传导测试

MT8820_LTE 手机射频传导测试

15
LTE操作
UE report: 按focus到UE report界面,然后按next Measurement on: 手机会周期性上报 Measurement report once:按一下手机上报一次
16
详细操作请参考LTE应用手册
/en-us/productssolutions/products/mt8820c.aspx
Library
17
Thank you
18
改成Snow 3G
7
LTE操作
改为Paging:通过paging 告知DUT
OTA暗室测试,请打开
改为n2,rf32
8
LTE操作
9
LTE操作
10
LTE操作
11
LTE操作
设置功率测量次数例如5次 其他测量1次即可,不然测试速度会 比较慢
12
LTE操作
1 打开手机注册 等仪表屏幕中间显示Idle(regist),表示注册完毕
2 按start call,建立测试模式链路(connected)
13
LTE操作
在参数界面的Test Parameter里damental 界面,按single 或continuous键,即可获得结果
如果要看图形,将光标转到view,然后按view键或set键,进入图形。
FDD or TDD
设置系统带宽
设置波段和信道号
Common: 利用loss 表 On : 在下面输入loss
3
LTE操作
根据DUT能力设置
4
LTE操作
当手机开机成功注册到8820上,在UE report 界面,可以找到UE category 这个值
5

8820clte测试操作手册

8820clte测试操作手册

Anritsu MT8820C LTE测试使用指南前言目前,中兴通讯LTE测试仪表主要借用Anritsu MT8820C和Rohde&Schwarz CMW500两类仪表,很多测试方案随着技术不断的成熟被不断提出,用来完善LTE的测试。

就目前而言,Anritsu MT8820C继承了安利仪表的特点,在测试速度上和测试项的设置上优于RS的CMW500,因此,有必要就是Anritsu MT8820C的使用做一些简单的说明,方便大家对LTE的测试。

主要分为三个部分:第一部分为LTE射频常规测试项目,包括:最大发射功率,最大功率衰减,矢量幅度误差,临道泄露比,最小发射功率,接收灵敏度,最大输入电平。

第二部分为LTE射频常规测试项目,包括:最大发射功率,最大功率衰减,矢量幅度误差,临道泄露比,最小发射功率,接收灵敏度,最大输入电平。

第三部分为3GPP要求的测试内容,包括开功率,关功率,配置UE功率,PUCCH,绝对功率(Absolute Power),相对功率(Relative Power)第一部分:安利仪表的初始化设置1.使用安利仪表std按键进行制式的切换2.我们所说的信道(例如Band 7 2850)指的是下行信道,配置了相应的LTE信道,安利仪表会自动匹配相应的频段。

3.scenario对应的是类型,高通的芯片使用Type3类型4.设置帧结构和信道带宽,以AL621为例,帧结构是FDD,信道带宽是10MHz5.设置小区功率,当测试最大接入能力时,Level项的Output子项设置为,其中EPRE的大小与Output的大小一一对应。

6.设置线损(External Loss):安利仪表的线损和RS的仪表相同,配置项为正数。

需要注意的是,线损值是固定的,也就是说,当切换频率时,线损需要重新设定。

7.设置测试信道类型:信道类型主要有两种:PUCCH和PUSCH,(目前测试仪表暂时不支持PUCCH)一般使用PUSCH来传输数据,因此,测试最大发射功率等RF指标时,当没有特殊说明时,一般指的是PUSCH。

MT8820C常用操作和故障检查

MT8820C常用操作和故障检查

10
选择不同测试系统
选择不 同的测 试标准 系统
操作:
仪器前面板按键ÆStd
11
还有一些常用操作
1 如何拷贝当前的图形? 将PCMCIA卡(每台仪表都会随机带这样的卡)插入仪表前面板, 按仪表左面的copy键。图形以bmp格式存储 2 怎样切换端口(双端口)? 按Shift,然后按screen。即可以切换到另外的端口 3 怎样捕捉仪表内部的log? 按Shift,然后 U1 : 信令log 按Shift,然后U4:GPIB log和内部的消息 按Shift,然后U5:信令log,GPIB log和内部的消息。 按Shift,然后U2:清除以前的log 如果死机,断电关8820。按住Copy键开机,直到听到bee一声放开。 捕获内部的log需要较多的时间,所以一般请等待2分钟。
MT8820C 常用操作
1 of 49
MT8820A-E-H-1-(2.00)
主要内容
¾MT8820A/B常用操作 ¾MT8820A/B仪表故障简易检查方法
2
MT8820A/B常用操作
3
第三代手机综测仪
MT8820
4
前面板
Scroll Up Scroll Down 翻滚整页--界面
Encode 滚动钮
33
Stop
6
测试系统加载和卸载
加载测试系统时, 光标移到空白处选 择要加的系统;
卸载时,光标移到要 卸载的系统,按 Unload去卸下;
操作:仪器前面板按键Congfig->system config->Standard Load Screen
7
GPIB地址改变
操作:仪器前面板按Congfig->再按system config

MT8820_C2K

MT8820_C2K

15
以功率测试为例(CDMA2000 1XEV-DO)
16
详细操作请参考CDMA应用手册
/en-us/productssolutions/products/mt8820c.aspx
Library
17
Thank you
18
按 MS power control, 设置功控形式
11
cdma2000操作
按 handoff, 进行不同种类handoff
12
cdma2000操作
打开手机完成注册
按start call 进入连接状态
13
cdma2000操作(EVDO)
打开手机完成注册
按start call 进入连接状态
14
以功率测试为例(CDMA2000)
设置RC和SO
请根据手机 来设置
6
cdma2000操作
7
cdma2000操作
测量项目on off,测量次数设为10
8
cdma2000操作
9
cdma2000操作
按next键
Refresh call:刷新8820通讯状态,返回idle Register MS:强制注册手机
10
cdma2000操作
MT8820 CDMA RF 测试操作
1 of 49
MT8820A-E-H-1-(2.00)
cdma2000操作

按preset,然后按F1,初始化仪表 按next ,做band calibration

2
cdma2000操作
提示:按U4可以将参数界面放大

参数设置
选择制式:CDMA2000 1X,1XEV-Do
设置波段

原创!深圳易商提供关于MT8820C选件TDD升级操作指导

原创!深圳易商提供关于MT8820C选件TDD升级操作指导

MT8820C选件TDD升级操作指导具体操作步骤如下,只需要按照操作指导一步步操作即可,整个升级过程需要几分钟。

第一步:准备CF卡1)需要CF卡及CF读卡器各一个,将MT8820C的TDD升级软件从邮箱下载保存到硬盘空间,然后将此压缩包解压,解压好的文件夹名称为setup_b;2)将CF卡连上CF读卡器,找一台能够读取CF卡的电脑,再将解压后的文件夹setup_b复制到CF卡中,从电脑上拔下CF卡,到此为止,CF卡准备工作完成。

第二步:对相应序列号的MT8820C进行升级操作1)找到需要升级的MT8820C(根据序列号进行查找),然后将含有TDD升级选件的CF卡(含CF读卡器)插入MT8820C的CF卡槽内;图一2)下面就需要开机升级了,但要注意,开机的时候要一只手长摁住MT8820C右边的“set”(确定)键(如上图所示),另一只手长摁住开机键power key,直到听到“嘀”的一声之后,两只手都松开按键;3)随后会出现一个界面,都是英文,如下图2。

选择“YES”,操作就是摁一下图一中的“SET”键,接下来会出现图3的界面,不用管它,等待它自动升级即可。

图2图34)等待升级完成之后,会出现如下图4的界面,然后摁一下开机键power key,关机,再摁一下开机键power key,开机,显示界面如图5。

图4图5第三步:查看升级完成后的LTE配置信息,确认升级成功。

依次点击“config”→“System Config”→“System Information Screen”,显示界面如图8所示,可以看到升级完成的MT8820C含有TDD和FDD两个LTE 选件信息。

图6图7/图8本文档由深圳市易商仪器有限公司提供,谢谢!。
