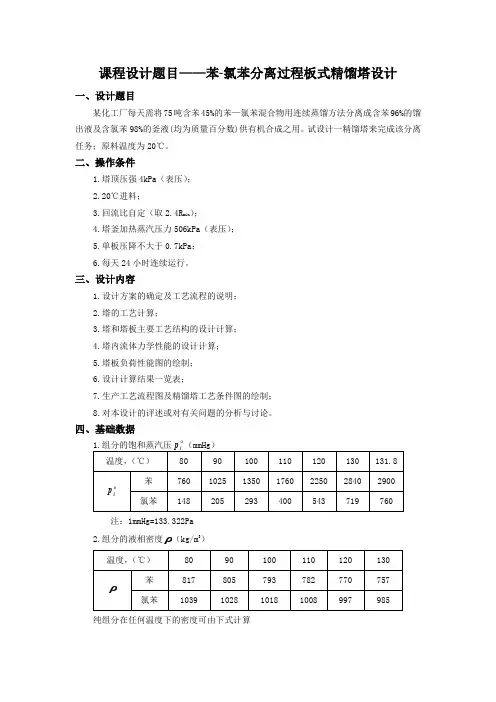

课程设计题目——苯-氯苯分离过程板式精馏塔设计一、设计题目某化工厂每天需将75吨含苯45%的苯—氯苯混合物用连续蒸馏方法分离成含苯96%的馏出液及含氯苯98%的釜液(均为质量百分数)供有机合成之用。
试设计一精馏塔来完成该分离任务；原料温度为20℃。
二、操作条件1.塔顶压强4kPa （表压）；2.20℃进料；3.回流比自定（取2.4R min ）；4.塔釜加热蒸汽压力506kPa （表压）；5.单板压降不大于0.7kPa ；6.每天24小时连续运行。
三、设计内容1.设计方案的确定及工艺流程的说明；2.塔的工艺计算；3.塔和塔板主要工艺结构的设计计算；4.塔内流体力学性能的设计计算；5.塔板负荷性能图的绘制；6.设计计算结果一览表；7.生产工艺流程图及精馏塔工艺条件图的绘制； 8.对本设计的评述或对有关问题的分析与讨论。
四、基础数据1.组分的饱和蒸汽压i p （mmHg ） 温度，（℃）80 90 100 110 120 130 131.8ip苯 760 1025 1350 1760 2250 2840 2900 氯苯148205293400543719760注：1mmHg=133.322Pa 2.组分的液相密度ρ（kg/m 3）温度，（℃）80 90 100 110 120 130 ρ苯 817 805 793 782 770 757 氯苯1039102810181008997985纯组分在任何温度下的密度可由下式计算苯 t A 1886.113.912-=ρ 氯苯 t B 0657.14.1124-=ρ 式中的t 为温度，℃。
3.组分的表面张力σ（mN/m ）温度，（℃） 80 85 110 115 120 131 σ苯 21.2 20.6 17.3 16.8 16.3 15.3 氯苯26.125.722.722.221.620.4双组分混合液体的表面张力m σ可按下式计算：AB B A BA m x x σσσσσ+=（B A x x 、为A 、B 组分的摩尔分率）4.氯苯的汽化潜热常压沸点下的汽化潜热为35.3×103kJ/kmol 。
化工原理 苯-氯苯课程设计
化工原理设计化工原理课程设计题目苯—氯苯分离过程板式精馏塔设计学院名称化学化工学院指导教师职称班级学号学生姓名年月日- 2 -- 2 - 目录苯-氯苯分离过程板式精馏塔设计 (1)设计内容及要求 (2)引言 (3)一、设计方案的确定 (4)二、精馏塔的物料衡算 (7)三、塔板数的确定 (7)四、精馏塔的工艺条件及有关物性数据的计算 (10)五、精馏塔的工艺尺寸计算 (13)六、塔板主要工艺尺寸的计算 (15)七、筛板的流体力学验算 (18)八、塔板负荷性能图 (20)九、各接管尺寸的确定 (24)十、塔体设计总表 (27)十一、苯－氯苯精馏生产工艺流程图 (29)十二、对设计过程的评述和有关问题的讨论 (30)结论 (31)参考文献 (32)谢辞 (33)化工原理设计苯-氯苯分离过程板式精馏塔设计指导老师：摘要：本设计对苯—氯苯分离过程筛板精馏塔装置进行了设计，主要进行了以下工作：1、对主要生产工艺流程和方案进行了选择和确定。
2、对生产的主要设备—筛板塔进行了工艺计算设计,其中包括：①精馏塔的物料衡算；②塔板数的确定；③精馏塔的工艺条件及有关物性数据的计算；④精馏塔的塔体工艺尺寸计算；⑤精馏塔塔板的主要工艺尺寸的计算。
3、绘制了生产工艺流程图和精馏塔设计条件图。
4、对设计过程中的有关问题进行了讨论和评述。
本设计简明、合理，能满足初步生产工艺的需要，有一定的实践指导作用。
关键词：苯—氯苯；分离过程；精馏塔The Design of sieve plate-distillation Tower abouttheSeparating Process of Benzene-chlorobenzeneAbstract: A suit of equipment of sieve distillation column devices which make Benzene separate from chlorobenzene has been designed. The main work comprising: 1. The main processes and programmes of the production have been selected and determined.2.The main container filler tower has been designed,including ①the balance reckon of the sieve plate tower ②the number of the tower plank has been determinated ③the calculation of properties of matter date ④the size of the Distillation tower has been computed ⑤The main tray sizeof the distillation tower.has been reckoned3. Production craftwork flow chart and design condition chart of the distillation tower have been drawn. 4.The questions of the design process have been discussed and reviewed. The design is simple and reasonable, and can meet the needs of the initial production process, a certain role in guiding the practice.-1-- 2 -设计内容及要求一、设计任务：每小时生产99.5%的氯苯4.5吨塔顶馏出液中含氯苯≤2%，原料液中含氯苯40%（wt%）。
课程设计苯氯苯分离过程板式精馏塔设计
《化工原理》课程设计报告苯-氯苯分离过程板式精馏塔设计学院专业班级学号姓名合作者指导教师化工原理设计任务书一、设计题目: 苯-氯苯分离过程板式精馏塔设计二、设计任务1）进精馏塔的原料液中含氯苯为38%（质量百分比，下同），其余为苯。
2）塔顶馏出液中含氯苯不高于2%。
3）生产能力为日产纯度为99.8%的氯苯Z吨产品。
年工作日300天，每天24小时连续运行。
（设计任务量为3.5吨/小时）三、操作条件1.塔顶压强4kPa（表压）；2.进料热状况，自选；3.回流比，自选；4.塔釜加热蒸汽压力0.5MPa；5.单板压降不大于0.7kPa；6. 设备型式：自选7．厂址天津地区四、设计内容1.精馏塔的物料衡算；2.塔板数的确定；3.精馏塔的工艺条件及有关五行数据的计算；4.精馏塔的塔体工艺尺寸计算；5.塔板的主要工艺尺寸计算；6.塔板的流体力学计算；7.塔板负荷性能图；8.精馏塔接管尺寸计算；9.绘制生产工艺流程图；10.绘制精馏塔设计条件图；11.绘制塔板施工图；12.对设计过程的评述和有关问题的讨论五、基础数据1.组分的饱和蒸汽压 i p （mmHg ）2.组分的液相密度ρ（kg/m 3） 纯组分在任何温度下的密度可由下式计算苯 t A 187.1912-=ρ 氯苯 t B 111.11127-=ρ 式中的t 为温度，℃。
3.组分的表面张力σ（mN/m ） 双组分混合液体的表面张力m σ可按下式计算：AB B A BA m x x σσσσσ+=（B A x x 、为A 、B 组分的摩尔分率）4.氯苯的汽化潜热常压沸点下的汽化潜热为35.3×103kJ/kmol 。
纯组分的汽化潜热与温度的关系可用下式表示：38.01212⎪⎪⎭⎫⎝⎛--=t t t t r r c c （氯苯的临界温度：C ︒=2.359c t ）5.其他物性数据可查化工原理附录。
目录一、设计方案的确定及流程说明 (5)二、精馏塔的物料衡算 (6)三、塔板数的确定 (6)四、精馏塔的工艺条件及有关物性数据的计算 (9)五、塔径和塔高的初步计算 (11)六、溢流装置的计算 (13)七、塔板设计 (14)八、流体力学性能校核 (14)九、塔板负荷性能图 (17)十、板式塔结构与附属设备 (22)十一、附属设备设计 (24)十二、设计结果一览表 (25)十三、个人重新设计 (27)十四、设计评述 (28)十五、参考文献 (28)十六、符号说明 (29)十七、附图 (30)一、设计方案的确定及流程说明1.操作压力蒸馏操作可在常压，加压，减压下进行。
苯-氯苯 课程设计
化工原理课程设计任务书一、设计题目苯－氯苯连续精馏筛板塔设计二、设计基础数据苯，氯苯纯组分的饱和蒸汽压数据三，设计任务及操作条件 （一）设计任务（1）原料液中氯苯含量：质量分率=35%（质量），其余为苯。
（2）产品纯度为99.8%（质量）的氯苯。
（3）塔顶馏出液中氯苯含量不得高于2.0%（质量）。
（4）生产能力：65000t/y 氯产品，年开工320天。
（二）操作条件（1）精馏塔顶压强： 4.0kpa （表压）（2）进料热状态 25F t C =︒ （3）回流比： min 1.2R R = （4）单板压降压：≤0.7kpa（5）冷凝器冷却剂：水，冷却剂温度：125t C =︒ ; 240t C =︒ （6）再沸器加热剂：饱和水蒸气，加热剂温度：P=2at(表压) 热损失：Q 1=5%Q B 四、要求（1）对精馏过程进行描述（2）对精馏过程进行物料衡算和热量衡算 （3）对精馏塔进行设计计算 （4）对精馏塔的附属设备进行选型（5）画一张精馏塔的装配图（6）编制设计说明书目录第一章流程及生产条件的确定和说第一节概述---------------------------------------------------------------------------81.1设计方案简介----------------------------------------------------------------------81.2设计方案的确定和说明----------------------------------------------------------8 1.2.1装置流程的确定----------------------------------------------------------------9 1.2.2操作压力的选择----------------------------------------------------------------9 1.2.3进料热状况的选择-------------------------------------------------------------9 1.2.4加热方式的选择----------------------------------------------------------------9 1.2.5回流比的选择------------------------------------------------------------------9第二节精馏塔的物料衡算--------------------------------------------------------91. 原料液及塔顶、塔底产品的摩尔分数-----------------------------------------102. 原料液及塔顶、塔底产品的平均摩尔质量----------------------------------103. 物料衡算---------------------------------------------------------------------------11第三节塔板数的确定----------------------------------------------------------------111.塔顶温度的确定----------------------------------------------------------------------112.q值的计算-----------------------------------------------------------------------------113.塔釜温度确定-------------------------------------------------------------------------114.相平衡方程----------------------------------------------------------------------------11 4．1求最小回流比与操作回流比--------------------------------------------------11 4．2求精馏塔的汽掖相负荷-------------------------------------------------------11 4．3求操作线方程-------------------------------------------------------------------11 4．4逐板计算法求理论板数-------------------------------------------------------115.总理论板数---------------------------------------------------------------------------12 6实际板数的求取---------------------------------------------------------------------12第二章精馏塔工艺计算第一节精馏段的工艺条件及有关物性数据的计算--------------------121操作压力计算--------------------------------------------------------------------------122.操作温度--------------------------------------------------------------------------------123平均摩尔质量--------------------------------------------------------------------------134平均密度计算--------------------------------------------------------------------------13 4.1气相平均密度计算------------------------------------------------------ 134.2液相平均密度计算------------------------------------------------------135液体平均表面张力---------------------------------------------------------------------146液体平均黏度---------------------------------------------------------------------------15 第三章精馏塔设计计算第一节精馏塔的塔体的工艺尺寸计算-----------------------------------151塔径计算---------------------------------------------------------------------------------15第二节提馏塔的工艺条件及有关物性数据的计算--------------------15 2.1操作压力计算------------------------------------------------------------16 2.2 操作温度计算-----------------------------------------------------------17 2.3平均摩尔质量计算------------------------------------------------------17 2.4平均密度计算------------------------------------------------------------17 2.41气相平均密度计算----------------------------------------------------17 2.42液相平均密度计算----------------------------------------------------17 2.5液体表面张力计算-----------------------------------------------------18 2.6液体平均黏度计算-----------------------------------------------------19第三节提馏塔的塔体工艺尺寸的计算3.1．塔径的计算------------------------------------------------------------19 3.2.提馏塔有效高度的计算-----------------------------------------------20第四节塔板主要工艺尺寸-------------------------------------------------------------20 4.1溢流装置计算-----------------------------------------------------------------------21l-----------------------------------------------------------------------------214.1.1堰长wh-------------------------------------------------------------------214.1.2溢流堰高度w4.1.3弓行降液管宽度d w 和截面积f A --------------------------------------------214.1.4降液管底隙高度0h 及受液盘深度为wh ' ---------------------------21 4.2.塔板布置 ----------------------------------------------------------------------------22 4.2.1塔板分布 --------------------------------------------------------------------------22 4.2.2边缘区宽度确定 -----------------------------------------------------------------202 4.2.3开孔区面积a A 按式计算 ------------------------------------------------------224.2.4筛孔计算及其排列 --------------------------------------------------22 第五节筛板塔的流体力学验算 ---------------------------------------------------235.1塔板压降 ----------------------------------------------------------------------------23 5.1.1干板阻力h 计算-----------------------------------------------------------------23 5.1.2气体通过液层的阻力1h 计算 --------------------------------------------------23 5.1.3液体表面张力的阻力的h σ计算 ----------------------------------------------23 5.2液面落差 -----------------------------------------------------------------------------24 5.3液沫夹带 -----------------------------------------------------------------------------24 5.4 溢流液泛的校核 -------------------------------------------------------------------24第六节 塔板负荷性能图 ------------------------------------------------------------256．1漏液线 -----------------------------------------------------------------------------25 6．2过量液沫夹带线（气相负荷上限线）-----------------------------------------25 6．3液相负荷下限线：--------------------------------------------------------------26 6．4液相负荷上限：-----------------------------------------------------------------26 6．5溢流液泛线 -----------------------------------------------------------------------26第四章 附属设备及主要附件的选型和计算第一节辅助设备设计1.1再沸器的热量衡算及其选型 ---------------------------------------------------------27 1.2冷凝器的热量衡算及其选型 ---------------------------------------------------28 1.3泵的选型 ----------------------------------------------------------------------------281.4总塔高度的计算--------------------------------------------------------------------29 第五章设计结果列表 --------------------------29第六章设计结果与讨论和说明 -------------------31第一节设计结果自我评价--------------------------------------------------------31 第二节设计结果及小组讨论-----------------------------------------------------31 第七章结束语 ---------------------------------31第八章参考文献-------------------------------34符号说明英文字母Aα－阀孔的鼓泡面积m2A f －降液管面积m2A T －塔截面积m2b －操作线截距c －负荷系数（无因次）c0 －流量系数（无因次）D －塔顶流出液量kmol/hD －塔径md0 －阀孔直径mE T －全塔效率（无因次）E －液体收缩系数（无因次）e－物沫夹带线kg液/kg气vF －进料流量kmol/hF0 －阀孔动能因子m/sg －重力加速度m/s2H T －板间距mH －塔高mH d －清液高度mh c －与平板压强相当的液柱高度mh d －与液体流径降液管的压降相当液柱高度mh r －与气体穿过板间上液层压降相当的液柱高度mh f －板上鼓泡高度mh L －板上液层高度mh0 －降液管底隙高度mh02v－堰上液层高度mh p －与板上压强相当的液层高度mhσ－与克服液体表面张力的压降所相当的液柱高度m h2v－溢液堰高度mK －物性系数（无因次）L s －塔内下降液体的流量m3/sL w －溢流堰长度mM －分子量kg/kmolN －塔板数N p －实际塔板数N T －理论塔板数P －操作压强PaΔP－压强降Paq －进料状态参数R －回流比R min－最小回流比u －空塔气速m/sw －釜残液流量kmol/hw c －边缘区宽度mw d －弓形降液管的宽度mw s －脱气区宽度mx －液相中易挥发组分的摩尔分率y －气相中易挥发组分的摩尔分率z －塔高m希腊字母α－相对挥发度μ－粘度Cpρ－密度kg/m3σ－表面张力下标r －气相L －液相l －精馏段q －q线与平衡线交点min－最小max－最大A －易挥发组分B －难挥发组分化工原理课程设计----------筛板塔的设计第一章流程及生产条件的确定和说明第一节概述精馏塔是现在化工厂中必不可少的设备，因此出现了很多种的精馏塔。
苯与氯苯化工原理课程设计
苯与氯苯化工原理课程设计荆楚理工学院化工与药学院化工原理课程设计说明书设计题目：苯—氯苯分离过程板式精馏塔设计专业：化学工程与工艺班级： 08化学工程与工艺1班学号： 2008402010132 学生姓名：董彪指导教师：许维秀年月日目录一．任务书 (4)1.1 设计任务 (4)1.2 操作条件 (4)1.3 设备型式 (4)1.4 厂址 (4)二.设计内容 (5)2.1设计方案的选择及流程说明 (5)2.2工艺计算 (5)2.2.1精馏塔物料衡算 (5)2.2.2物料衡算 (6)三.精馏段的设计 (7)3．1精馏段的工艺条件及有关物性数据的计算 (7)3.2精馏段主要设备工艺尺寸设计 (10)3.2.1.塔径的计算 (10)3.2.2.精馏塔有效高度的计算 (11)3.2.3.精馏段塔板主要工艺尺寸计算 (12)3.2.4.塔板布置 (12)3.3精馏段塔板的流体力学校核 (13)3.3.1.塔板压降 (15)3.3.2.液面落差 (15)3.3.4．漏液 (15)3.3.5．液泛 (15)3.4 精馏段汽液负荷性能图 (15)3.4.1．漏液线 (15)3.4.2．液沫夹带线 (16)3.4.3．液相符合下限线 (16)3.4.4．液相符合上限线 (16)3.4.5．液泛线 (15)四．提馏段的设计 (18)4.1提留段的工艺条件及有关物性数据的计算 (18)4.2提镏段主要设备工艺尺寸设计 (21)4.2.1.提镏段塔径的计算 (21)4.2.2提馏段塔板主要工艺尺寸计算 (20)4.2.3.塔板布置............................... 错误!未定义书签。
4.3塔板的流体力学校核 (22)4.3.1.塔板压降 (22)4.3.2.液面落差 (23)4.3.3．液沫夹带 (24)4.3.4．漏液 (24)4.3.5．液泛 (24)4．4塔板的负荷性能图 (25)4.4.1．漏液线 (25)4.4.3．液相符合下限线 (25)4.4.4．液相符合上限线 (25)4.4.5．液泛线 (25)五.总塔高、总压降及接管尺寸的确定 (27)5．1接管 (27)5.2．筒体与封头 (27)5.3．除沫器 (28)5.4．裙座 (28)5.5．吊住 (28)5.6．人孔 (28)5.7．塔总体高度的设计 (28)六.辅助设备选型与计算 (29)6．1冷凝器的选择 (29)6.2再沸器的选择 (29)七、设计结果汇总 (30)八.总结...........................................．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．.. (31)九.符号说明与表格数据.................．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． (32)苯—氯苯混合液精馏分离板式塔设计一．任务书1.1 设计任务生产能力（进料量）： 14000 吨／年操作周期： 300 天／年= 40%（质量分率，下同）进料组成：XF塔顶产品组成：X=98%D=0.2%塔底产品组成：XW1.2 操作条件操作压力：自选（表压）进料热状态：泡点进料 (q=1)单板压降：≯0.7 kPa回流比： R=(1.1～2.0)Rmin 由设计者自选塔顶采用全凝器泡点回流塔釜采用间接饱和水蒸气加热全塔效率为：0.61.3 设备型式：自选1.4 厂址：荆门地区二.设计内容2.1设计方案的选择及流程说明本设计任务为分离苯—氯苯混合液。
苯和氯苯分离课程设计
苯和氯苯分离课程设计一、教学目标本节课的教学目标是使学生掌握苯和氯苯的性质和分离方法。
知识目标包括：了解苯和氯苯的结构和性质；掌握苯和氯苯的分离方法。
技能目标包括：能够运用苯和氯苯的性质进行分离；能够进行实验操作，掌握实验技能。
情感态度价值观目标包括：培养学生对化学实验的兴趣和好奇心；培养学生的团队合作意识和科学探究精神。
二、教学内容本节课的教学内容主要包括苯和氯苯的结构和性质、苯和氯苯的分离方法。
首先，介绍苯和氯苯的结构和性质，包括它们的分子结构、物理性质和化学性质。
然后，介绍苯和氯苯的分离方法，包括蒸馏法、萃取法和色谱法等。
最后，通过实验操作，让学生亲自体验苯和氯苯的分离过程，加深对分离方法的理解和掌握。
三、教学方法本节课采用多种教学方法，以激发学生的学习兴趣和主动性。
首先，采用讲授法，向学生讲解苯和氯苯的结构和性质、分离方法的理论原理。
然后，采用讨论法，引导学生分组讨论实验操作和结果，激发学生的思考和交流。
接着，采用案例分析法，分析实际案例中的苯和氯苯分离问题，培养学生解决实际问题的能力。
最后，采用实验法，让学生亲自进行实验操作，培养学生的实验技能和科学探究精神。
四、教学资源本节课的教学资源包括教材、参考书、多媒体资料和实验设备。
教材和参考书用于提供苯和氯苯的结构和性质、分离方法的理论知识。
多媒体资料用于展示实验操作和结果，增强学生的学习兴趣和理解。
实验设备用于进行实验操作，让学生亲自体验苯和氯苯的分离过程，加深对分离方法的理解和掌握。
五、教学评估本节课的教学评估主要包括平时表现、作业和考试三个部分。
平时表现主要评估学生的课堂参与度、提问和回答问题的积极性等。
作业主要评估学生的练习完成情况和理解程度。
考试则是对学生掌握苯和氯苯的结构和性质、分离方法的全面评估。
评估方式应客观、公正，能够全面反映学生的学习成果。
六、教学安排本节课的教学安排如下：首先，在第一节课中，介绍苯和氯苯的结构和性质，并进行相关练习。
化工原理课程设计(苯-氯苯分离精馏塔——浮阀塔设计)_-_副本解析
目录前 言 (I)1．设计方案的思考................................................................................................................................ I 2.设计方案的特点.................................................................................................................................. I 3．工艺流程的确定................................................................................................................................ I 第一章 设备工艺条件的计算 (1)1.1设计方案的确定及工艺流程的说明 ............................................................................................... 1 1.2全塔的物料衡算. (1)1.2.1 料液及塔顶底产品含苯的摩尔分率 .................................................................................. 1 1.2.2 平均摩尔质量 ...................................................................................................................... 1 1.2.3 料液及塔顶底产品的摩尔流率 .......................................................................................... 1 1.3塔板数的确定.. (2)1.3.1理论塔板数T N 的求取 ........................................................................................................ 2 1.3.2 确定操作的回流比R ........................................................................................................... 3 1.3.3求理论塔板数 ....................................................................................................................... 5 1.3.4 全塔效率T E ....................................................................................................................... 6 1.3.5 实际塔板数p N （近似取两段效率相同） ....................................................................... 7 1.4操作工艺条件及相关物性数据的计算 . (7)1.4.1平均压强m p ........................................................................................................................ 7 1.4.2 平均温度m t ........................................................................................................................ 8 1.4.3平均分子量m M ................................................................................................................... 8 1.4.4平均密度m ........................................................................................................................ 8 1.4.5 液体的平均表面张力m σ .................................................................................................101.4.6 液体的平均粘度mL μ, (11)1.4.7 气液相体积流量 ................................................................................................................ 12 1.5 主要设备工艺尺寸设计 . (13)1.5.1 塔径 ................................................................................................................................... 13 1.6 塔板工艺结构尺寸的设计与计算 . (15)1.6.1 溢流装置............................................................................................................................ 15 1.6.2 塔板布置. (19)第二章 塔板流的体力学计算 (22)2.1 塔板压降 (22)2.2 液泛计算 (24)2.3雾沫夹带的计算 (26)2.4塔板负荷性能图 (28)2.4.1 雾沫夹带上限线 (28)2.4.2 液泛线 (28)2.4.3 液相负荷上限线 (29)2.4.4 气体负荷下限线（漏液线） (30)2.4.5 液相负荷下限线 (30)第三章板式塔的结构与附属设备 (31)3.1 塔顶空间 (31)3.2 塔底空间 (31)3.3 人孔数目 (31)3.4 塔高 (31)第四章符号说明 (33)参考文献 (36)致谢 (37)前言1．设计方案的思考通体由不锈钢制造，塔节规格Φ25～100mm、高度0.5～1.5m，每段塔节可设置1～2个进料口/测温口，亦可结合客户具体要求进行设计制造各种非标产品。
笨-氯苯课程设计设计说明书
第一章概述及设计方案简介根据设计任务书，这次的设计任务是设计一座精馏塔用来分离苯和氯苯两种物质，塔是一种高径比很大的反应设备，他在化工生产中非常常用，经常用于蒸馏分离，吸收操作，解吸操作和萃取等等。
精馏是用来液体混合物最常用的一种操作单元，在化工、炼油、石油化工等工业中得到广泛应用。
精馏过程在能量剂的驱动下（有时加质量剂），使气、液两相多次直接接触和分离，利用液相混合物中各组分挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。
精馏塔是大型的设备组装件，分为板式塔和填料塔两大类。
板式塔又有筛板塔、泡罩塔、浮阀塔等。
根据设计任务书，这次要设计的精馏塔为板式塔，其中的塔板为筛板式筛板塔是很早出现的一种板式塔．它的结构简单，塔盘造价较低，安装、维修都较容易．从而一反长期的冷落状况，获得了广泛应用．筛板塔盘上分为筛孔区、无孔区、溢流堰及降液管等几部分．工业塔常用的筛孔孔直径为３－８mm，按正三角形排列．空间距与孔径的比为２.５－５．近年来有大孔径（１０－２５mm）筛板的，它具有制造容易，不易堵塞等优点，只是漏夜点低，操作弹性小．筛板塔的特点如下：（１）结构简单、制造维修方便．（２）生产能力大，比浮阀塔高．（３）塔板压力降较低，适宜于真空蒸馏．（４）塔板效率较高，但比浮阀塔稍低．（５）合理设计的筛板塔可是具有较高的操作弹性，仅稍低与泡罩塔．（６）小孔径筛板易堵塞，故不宜处理脏的、粘性大的和带有固体粒子的料液．因为本设计是用来分离苯和氯苯，属于较容易分离的物系，所以最小回流比较小，取回流比为最小回流比的2倍。
相关的工艺参数计算如下：第二章主要设备的工艺计算2.1精馏塔全塔物料衡算2．1．1设计已知条件及符号意义F：原料液流量（kmol/s） x F ：原料组成（摩尔分数）D：塔顶产品流量（kmol/s） x D ：塔顶组成（摩尔分数）W：塔底残液流量（kmol/s） x W：塔底组成（摩尔分数）苯的摩尔质量M A =78.11 kg/kmol氯苯的摩尔质量M B =112.61 kg/kmol已知：进料中含苯量48%，塔顶流出液含苯98%，釜残液中含苯量1% 生产能力为日产（24小时）100吨苯。
化工原理课程设计苯-氯苯筛板塔
沈阳化工大学化工原理课程设计说明书专业：班级：学生姓名：学生学号：指导教师：成绩：化工原理课程设计任务书专业班级设计人一、设计题目分离苯-氯苯混合液（混合气）的筛板精馏塔二、设计数据及条件生产能力：年处理苯-氯苯混合液（混合气）： 10.0 万吨（开工率300天/年）；原料：苯含量为 40 %（质量百分率，下同）的常温液体（气体）；分离要求：塔顶苯含量不低于（不高于） 95 %；塔底苯含量不高于（不低于） 3.0 %。
建厂地址：沈阳三、设计要求（一）编制一份设计说明书，主要内容包括：1、前言；2、流程的确定和说明（附流程简图）；3、生产条件的确定和说明；4、精馏（吸收）塔的设计计算；5、附属设备的选型和计算；6、设计结果列表；7、设计结果的讨论与说明；8、注明参考和使用的设计资料；9、结束语。
（二）绘制一个带控制点的工艺流程图（2#图）（三）绘制精馏（吸收）塔的工艺条件图（坐标纸）四、设计日期： 2013 年 03 月 04 日至 2013 年 05 月 31 日目录前言 (1)第一章流程的确定和说明 (3)第二章精馏塔设计计算 (5)2.1 操作条件与基础数据 (5)2.1.1 操作压力 (5)2.1.2 苯-氯苯基础数据 (5)2.1.3 操作条件 (6)2.2 全塔物料衡算 (6)2.2.1 基础计算 (6)2.2.2 物料衡算 (7)2.2.3 求最小回流比及操作回流比 (7)2.2.4 操作温度计算 (8)2.2.5 相对挥发度的计算 (8)2.3 塔板数的计算 (9)2.3.1 理论塔板数的确定 (9)2.3.2 实际塔板数的计算 (10)2.4 精馏塔的工艺条件及有关物性数据的计算 (11)2.4.1 操作压力计算 (11)2.4.2 平均摩尔质量计算 (12)2.4.3 平均密度的计算 (12)2.4.4 液相平均表面张力计算 (13)2.4.5 液相平均粘度的计算 (14)2.5热量衡算 (15)2.6 精馏塔的塔体工艺尺寸计算 (17)2.6.1 塔径的计算 (17)2.6.2 精馏塔有效高度的计算 (19)2.7 塔板主要工艺尺寸的计算 (19)2.7.1 溢流装置计算 (19)2.7.2踏板布置 (21)2.8筛板的流体力学验算 (22)2.8.1塔板压降 (22)2.8.2液面落差 (24)2.8.3液沫夹带 (25)2.8.4漏液 (25)2.8.5液泛 (26)2.9塔板负荷性能图 (27)2.9.1漏液线 (27)2.9.2液沫夹带线 (28)2.9.3液相负荷下限线 (30)2.9.4液相负荷上限线 (30)2.9.5液泛线 (31)2.9.6操作线 (33)第三章精馏塔的结构附属设备 (35)3.1 精馏塔的附属设备 (35)3.1.1冷凝器 (35)3.1.3除沫器 (36)3.2各接管尺寸的确定 (37)3.2.1进料管 (37)3.2.2回流液管 (37)3.2.3塔底出料管 (37)3.2.4塔顶蒸汽管 (38)3.2.5法兰 (38)3.3塔高的设计 (38)3.3.1塔顶空间 (38)3.3.2塔底空间 (38)3.3.3人孔 (39)3.3.4裙座高度 (39)3.3.5封头 (39)3.3.6塔高 (39)第四章设计结果的自我总结和讨论 (40)4.1不同设计条件下设计结果比较 (40)4.2同组数据比较 (41)4.3设计结果的自我总结 (41)4.4结束语 (41)附录 (43)前言本设计采用连续精馏分离苯-氯苯二元混合物的方法。
完整word版,化工原理课程设计(苯-氯苯分离精馏塔——浮阀塔设计)初稿(1)
荆楚理工学院课程设计成果学院:_ 荆楚理工学院___________班级:学生姓名: 学号:设计地点（单位）荆楚理工学院_____________设计题目: 苯—氯苯混合液的板式精馏塔的设计完成日期：2013 年12 月6 日指导教师评语: ______________ ______________________________________________________________________________________________________ _____________________________________________________________________________ _______________________________________________ __________ _成绩(五级记分制):_____ _ __________教师签名:__________ _______________化工原理课程设计任务书设计题目：苯—氯苯混合液的板式精馏塔的设计学生姓名课程名称化工原理课程设计专业班级地点学生平时上课对应的教室起止时间设计内容及要求一、设计内容（一）工艺设计1、选择工艺流程2、精馏塔工艺计算（1）物料衡算确定各物料流量和组成；（2）经济核算确定适宜的回流比；（3）精馏塔实际塔板数。
（二）精馏塔设备设计1、塔和塔板主要工艺结构的设计计算；2、塔内流体力学性能的设计计算；3、绘制塔板负荷性能图。
画出精馏段和提馏段某块的负荷性能图；说明：负责精馏段、负责提馏段4、附属设备设计和选用；说明：负责冷凝器的设计、负责再沸器的设计；其他附属设备共同完成。
5、绘制带控制点的工艺流程图、精馏塔的工艺条件图；说明：负责绘制带控制点的工艺流程图；负责绘制精馏塔的工艺条件图。
（三）编写设计说明书（1、目录2、设计题目3、流程示意图4、流程和方案的说明及论证5、设计结果概要（主要设备尺寸，各种物料量和操作状态，能耗指标，设计时规定的主要操作参数及附属设备的规格型号及数量）6、设计计算与说明7、对设计的评述及有关问题的分析讨论8、参考文献目录二、设计要求1、写出详细计算步骤，并注明选用数据的来源；2、每项设计结束后，列出计算结果明细表；3、对图、表分别按顺序编号；4、选用的物性数据、引用的经验公式及图表应注明来历，符号和单位要统一；5、按规定的时间进行设计，并按时完成任务.设计参数1、生产能力：年处理量1万吨（开工率300天/年）2、原料：苯的含量为45%（质量分数，下同）进料热状况由设计者自选3、分离要求：塔顶馏出液中苯含量不低于99%塔底釜液中苯含量不高于2%4、操作压力：常压101.325Kpa操作塔顶表压4Kpa单板压降≤0.7Kpa5、回流比：R=(1.1～2.0)R min，由设计者自选6、塔顶采用全凝器，泡点回流7、塔釜采用间接水蒸气加热8、全塔效率为0.69、公用工程自选进度要求1、资料查阅、收集和整理、设计方案确定及设计计算参数的获取（2天）2、工艺计算与设备主要工艺结构计算（5天）3、绘制设计图纸及编写设计说明书（4天）4、课程设计资料装订及答辩（1天）参考资料1、马江权，冷一欣.化工原理课程设计（第二版）【M】.北京.中国石化出版社.2011年2、谭天恩等.化工原理（上、下）（第四版）【M】.北京..化学工业出版社.2012年。
化工原理课程设计苯-氯苯筛板塔
沈阳化工大学化工原理课程设计说明书专业：班级：学生姓名：学生学号：指导教师：成绩：化工原理课程设计任务书专业班级设计人一、设计题目分离苯-氯苯混合液（混合气）的筛板精馏塔二、设计数据及条件生产能力：年处理苯-氯苯混合液（混合气）： 10.0 万吨（开工率300天/年）；原料：苯含量为 40 %（质量百分率，下同）的常温液体（气体）；分离要求：塔顶苯含量不低于（不高于） 95 %；塔底苯含量不高于（不低于） 3.0 %。
建厂地址：沈阳三、设计要求（一）编制一份设计说明书，主要内容包括：1、前言；2、流程的确定和说明（附流程简图）；3、生产条件的确定和说明；4、精馏（吸收）塔的设计计算；5、附属设备的选型和计算；6、设计结果列表；7、设计结果的讨论与说明；8、注明参考和使用的设计资料；9、结束语。
（二）绘制一个带控制点的工艺流程图（2#图）（三）绘制精馏（吸收）塔的工艺条件图（坐标纸）四、设计日期： 2013 年 03 月 04 日至 2013 年 05 月 31 日目录前言 (7)第一章流程的确定和说明 (3)第二章精馏塔设计计算 (5)2.1 操作条件与基础数据 (5)2.1.1 操作压力 (5)2.1.2 苯-氯苯基础数据 (5)2.1.3 操作条件 (6)2.2 全塔物料衡算 (6)2.2.1 基础计算 (6)2.2.2 物料衡算 (7)2.2.3 求最小回流比及操作回流比 (8)2.2.4 操作温度计算 (8)2.2.5 相对挥发度的计算 (8)2.3 塔板数的计算 (9)2.3.1 理论塔板数的确定 (9)2.3.2 实际塔板数的计算 (10)2.4 精馏塔的工艺条件及有关物性数据的计算 (11)2.4.1 操作压力计算 (11)2.4.2 平均摩尔质量计算 (12)2.4.3 平均密度的计算 (12)2.4.4 液相平均表面张力计算 (13)2.4.5 液相平均粘度的计算 (14)2.5热量衡算 (15)2.6 精馏塔的塔体工艺尺寸计算 (17)2.6.1 塔径的计算 (17)2.6.2 精馏塔有效高度的计算 (19)2.7 塔板主要工艺尺寸的计算 (19)2.7.1 溢流装置计算 (19)2.7.2踏板布置 (21)2.8筛板的流体力学验算 (22)2.8.1塔板压降 (22)2.8.2液面落差 (24)2.8.3液沫夹带 (25)2.8.4漏液 (25)2.8.5液泛 (26)2.9塔板负荷性能图 (27)2.9.1漏液线 (27)2.9.2液沫夹带线 (28)2.9.3液相负荷下限线 (30)2.9.4液相负荷上限线 (30)2.9.5液泛线 (31)2.9.6操作线 (33)第三章精馏塔的结构附属设备 (35)3.1 精馏塔的附属设备 (35)3.1.1冷凝器 (35)3.1.3除沫器 (36)3.2各接管尺寸的确定 (37)3.2.1进料管 (37)3.2.2回流液管 (37)3.2.3塔底出料管 (37)3.2.4塔顶蒸汽管 (38)3.2.5法兰 (38)3.3塔高的设计 (38)3.3.1塔顶空间 (38)3.3.2塔底空间 (38)3.3.3人孔 (39)3.3.4裙座高度 (39)3.3.5封头 (39)3.3.6塔高 (39)第四章设计结果的自我总结和讨论 (40)4.1不同设计条件下设计结果比较 (40)4.2同组数据比较 (41)4.3设计结果的自我总结 (41)4.4结束语 (41)附录 (43)前言本设计采用连续精馏分离苯-氯苯二元混合物的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(一）产品与设计方案简介1.产品性质、质量指标和用途产品性质：有杏仁味的无色透明、易挥发液体。
密度1．105g/cm3。
沸点131．6℃。
凝固点-45℃。
折射率1．5216(25℃)。
闪点29．4℃。
燃点637．8℃，折射率1．5246，粘度(20℃)0．799mPa·s，表面力33．28×10-3N／m．溶解度参数δ＝9．5。
溶于乙醇、乙醚、氯仿、苯等大多数有机溶剂，不溶于水。
易燃，蒸气与空气形成爆炸性混合物，爆炸极限 1. 3％-7．1％(vol)。
溶于大多数有机溶剂，不溶于水。
常温下不受空气、潮气及光的影响，长时间沸腾则脱氯。
蒸气经过红热管子脱去氢和氯化氢，生成二苯基化合物。
有毒．在体有积累性，逐渐损害肝、肾和2910mg／kg，空其他器官。
对皮肤和粘膜有刺激性．对神经系统有麻醉性，LD50气中最高容许浓度50mg／m3。
遇高温、明火、氧化剂有燃烧爆炸的危险。
与氯酸银反应剧烈质量指标：氯苯纯度不低于99.8%，塔顶馏出液中含氯苯不得高于2%，原料液中含氯苯45%。
（以上均为质量分数）产品用途：作为有机合成的重要原料2.设计方案简介（1）精馏方式：本设计采用连续精馏方式。
原料液连续加入精馏塔中，并连续收集产物和排出残液。
其优点是集成度高，可控性好，产品质量稳定。
由于所涉浓度围乙醇和水的挥发度相差较大，因而无须采用特殊精馏。
（2）操作压力：本设计选择常压，常压操作对设备要求低，操作费用低，适用于苯和氯苯这类非热敏沸点在常温（工业低温段）物系分离。
（3）塔板形式：F1型浮阀塔板，浮阀塔板的优点是结构简单、制造方便、造价低;塔板开口率大，生产能力大；由于阀片可随气量的变化自由升降，故操作弹性大；因上升气流水平吹入液层，气液接触时间较长，故塔板效率较高。
（4）加料方式和加料热状态：设计采用泡点进料，将原料通过预热器加热至泡点后送入精馏塔。
（5）由于蒸汽质量不易保证，采用间接蒸汽加热。
（6）再沸器，冷凝器等附属设备的安排：塔底设置再沸器，塔顶蒸汽完全冷凝后再冷却至泡点下一部分回流入塔，其余部分经产品冷却器冷却后送至储灌。
塔釜采用间接蒸汽加热，塔底产品经冷却后送至储罐。
3工艺流程草图及说明首先，苯和氯苯的原料混合物进入原料罐，在里面停留一定的时间之后，通过泵进入原料预热器，在原料预热器中加热到泡点温度，然后，原料从进料口进入到精馏塔中。
因为被加热到泡点，混合物中既有气相混合物，又有液相混合物，这时候原料混合物就分开了，气相混合物在精馏塔中上升，而液相混合物在精馏塔中下降。
气相混合物上升到塔顶上方的冷凝器中，这些气相混合物被降温到泡点，其中的液态部分进入到塔顶产品冷却器中，停留一定的时间然后进入苯的储罐，而其中的气态部分重新回到精馏塔中，这个过程就叫做回流。
液相混合物就从塔底一部分进入到塔底产品冷却器中，一部分进入再沸器，在再沸器中被加热到泡点温度重新回到精馏塔。
塔里的混合物不断重复前面所说的过程，而进料口不断有新鲜原料的加入。
最终，完成苯与氯苯的分离。
(二) 精馏塔的物料衡算1.原料液及塔顶、塔底产品的摩尔分率苯的摩尔质量M A = 78.11 kmol kg / 氯苯的摩尔质量M B =112.56 kmol kg /6378.011.78/55.056.112/45.011.78/55.0=+=F x9860.011.78/98.056.112/02.011.78/98.0=+=D x0029.011.78/002.056.112/998.011.78/002.0=+=w x2. 原料液及塔顶、塔底产品的平均摩尔质量kmol kg M F /59.9056.112*)6378.01(11.78*6378.0=-+= kmol kg M D /59.7856.112*)9860.01(11.78*9860.0=-+=kmol kg M W /46.11256.112*)0029.01(11.78*0029.0=-+=3.物料衡算氯苯产量 h kmol W /85.3046.112*24*3001000*25000==总物料衡算 85.30+=D F苯物料衡算 0029.0*85.309860.0*6378.0*+=D F 联立解得 h kmol D /25.56=h kmol F /10.87=（三）塔板数的确定1．理论塔板数T N 的求取根据苯-氯苯的相平衡数据，利用泡点方程和露点方程求取y x ~①由手册查得苯-氯苯的饱和蒸汽压数据，列于下表00B A B P P P P x --= x PP y A= 00)1()1(B A P P y x x y =--=α 苯-氯苯气液平衡数据 本题中，塔压力接近常压（实际上略高于常压），而表中所给为常压下的相平衡数据，因为操作压力偏离常压很小，所以其对y x ~平衡关系的影响完全可以忽略。
②求最小回流比、操作回流比及最小理论塔板层数将1.表中数据作图得y x ~曲线（如图1）及y x t ~-曲线（如图2）。
在yx ~图上，因1=q ，查得8946.0=q y ，而6378.0==F q x x ，9860.0=D x 。
故有：3559.06378.08946.08946.09860.0=--=--=qq q D m x y y x R考虑到精馏段操作线离平衡线较近，故取实际操作的回流比为最小回流比的1.85倍，即：6585.03559.085.185.1=⨯==m R R ③求精馏塔气、液相负荷L=RD=0.6585×56.25=37.04kmol/hV=(R+1)D=(0.6585+1) ×56.25=93.29kmol/h L ’=L+F=37.04+87.10=124.14kmol/h V ’=V=93.29 kmol/h ④求操作线方程精馏段操作线：595.0397.011+=+++=x R x x R Ry D 提馏段操作线为过()0029.0,0029.0和()8479.0,6378.0两点的直线。
⑤图解法求理论塔板数如图1所示，求解结果为总理论板层数 N T =11.0（包括再沸器） 进料板位置 N F =4图1 图解法求理论板层数图2 苯-氯苯物系温度组成图2．实际塔板数的求取（1）全塔效率塔的平均温度(83.9131.5)/2107.7m t =+=℃平均温度下的气液组成 0.300m x = 0.656m y = 苯与氯苯的粘度分别为 0.238A u mpa s = 0.256B u mpa s = 平均粘度为 0.3000.2380.6560.2560.239m u mpa s =⨯+⨯= 塔板效率为 0.170.616lg 0.170.616lg 0.2390.553T m E u =-=-⨯= （2）实际板层数的求取 N 精=3/0.553=5.42≈6 N 提=8/0.553=14.47≈15 N p =6+15=21(四) 精馏塔的工艺条件及有关物性数据的计算1、操作压力的计算塔顶操作压力 p D =101.08+4=105.08kpa 每层塔板压降 Δp=0.7kpa进料板压力 p F =105.08+0.7×6=109.28kpa 塔底压力 p W =105.08+0.7×21=119.78kpa精馏段平均压力 p m =1/2×（105.08+109.28）=107.18kpa 提馏段平均压力 p m ‘=1/2×（109.28+119.78）=114.53kpa2、操作温度计算由t-x-y 图得，塔顶温度t D =83.5℃，进料板温度t F =91.7℃，塔底温度t W =131.1℃。
精馏段平均温度t m =1/2×（83.9+91.7）=87.6℃，提馏段平均温度t m ‘=1/2×（131.1+91.7）=111.4℃。
3、平均摩尔质量的计算塔顶x D =y 1=0.9860，查图1得x 1=0.9353。
同理，加料板x F =0.6188，y F =0.8818；塔底x W =0.0017，y W =0.0067。
M VDm =0.9860×78.11+(1-0.9860) ×112.56=78.59kg/kmol M LDm =0.9353×78.11+(1-0.9353) ×112.56=79.65kg/kmol M VFm =0.8818×78.11+(1-0.8818) ×112.56=82.18kg/kmol M LFm =0.6188×78.11+(1-0.6188) ×112.56=91.24kg/kmol M VWm =0.0067×78.11+(1-0.0067) ×112.56=112.33kg/kmol M LWm =0.0017×78.11+(1-0.0017) ×112.56=112.50kg/kmol 精馏段平均摩尔质量M Vm =1/2×(78.59+82.18)=80.39 kg/kmol M Lm =1/2×(79.65+91.24)=85.45 kg/kmol 提馏段平均摩尔质量M ‘Vm =1/2×(82.18+112.33)=97.26 kg/kmol M ‘Lm =1/2×(91.24+112.50)=101.87 kg/kmol4、平均密度的计算（1）气相平均密度 3107.8880.39 2.89/8.314(87.6273.15)m Vm Vm mp M kg m RT ρ⨯===⨯+3''''115.2397.26 3.50/8.314(111.4273.15)VmVm m m p M kg m RT ρ⨯===⨯+（2）液相平均密度液相平均密度依下式计算，即i a i Lm ρρ//1∑=（a 为质量分率） 塔顶温度t D =83.5℃,此温度下ρA =812.41kg/m 3, ρB =1033.79kg/m 30.9860*78.110.980.9860*78.110.0140*112.56A α==+10.980.02812.411033.79ABLDmABa a ρρρ=+=+，所以ρLDm =815.90kg/m 3。
进料板温度t F =91.7℃,此温度下ρA =803.62kg/m 3, ρB =1025.56kg/m 30.6188*78.110.530.6188*78.110.3812*112.56A α==+10.530.47803.621025.56ABLFmABa a ρρρ=+=+，所以ρFDm =894.61kg/m 3。
