《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中，主要的设计准则习题1-1 机械零件常见的失效形式有哪些？1-2 在机械设计中，主要的设计准则有哪些？1-3 在机械设计中，选用材料的依据是什么？第2章润滑与密封概述复习重点1. 摩擦的四种状态2. 常用润滑剂的性能习题2-1 摩擦可分哪几类？各有何特点？2-2 润滑剂的作用是什麽？常用润滑剂有几类？第3章平面机构的结构分析复习重点1、机构及运动副的概念2、自由度计算平面机构：各运动构件均在同一平面内或相互平行平面内运动的机构，称为平面机构。
3.1 运动副及其分类运动副：构件间的可动联接。
（既保持直接接触，又能产生一定的相对运动）按照接触情况和两构件接触后的相对运动形式的不同，通常把平面运动副分为低副和高副两类。
3.2 平面机构自由度的计算一个作平面运动的自由构件具有三个自由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个自由度。
当用P L个低副和P H个高副连接组成机构后，每个低副引入两个约束，每个高副引入一个约束，共引入2P L+P H个约束，因此整个机构相对机架的自由度数，即机构的自由度为F=3n-2P L-P H (1-1)下面举例说明此式的应用。
例1-1 试计算下图所示颚式破碎机机构的自由度。
解由其机构运动简图不难看出，该机构有3个活动构件，n=3；包含4个转动副，P L=4；没有高副，P H=0。
因此，由式(1-1)得该机构自由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平面机构自由度的注意事项应用式(1-1)计算平面机构自由度时，还必须注意以下一些特殊情况。
1. 复合铰链2. 局部自由度3. 虚约束例3-2 试计算图3-9所示大筛机构的自由度。
解机构中的滚子有一个局部自由度。
顶杆与机架在E和E′组成两个导路平行的移动副，其中之一为虚约束。
机械设计基础总复习

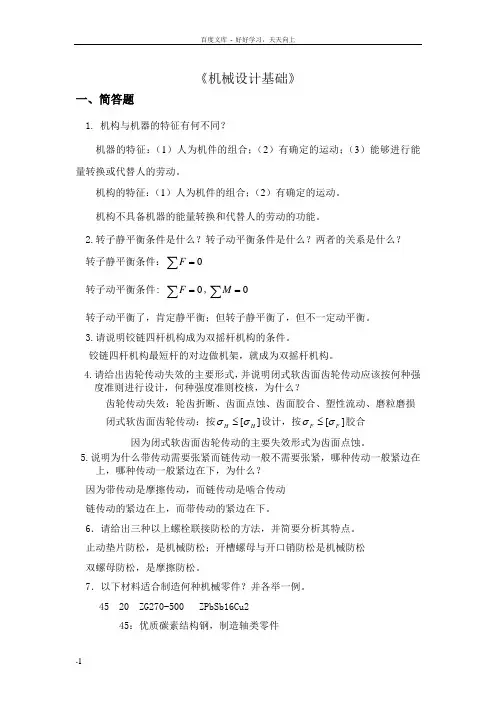

《机械设计基础》一、简答题1. 机构与机器的特征有何不同？机器的特征：（1）人为机件的组合；（2）有确定的运动；（3）能够进行能量转换或代替人的劳动。
机构的特征：（1）人为机件的组合；（2）有确定的运动。
机构不具备机器的能量转换和代替人的劳动的功能。
2.转子静平衡条件是什么？转子动平衡条件是什么？两者的关系是什么？ 转子静平衡条件：∑=0F转子动平衡条件: ∑=0F ,∑=0M转子动平衡了，肯定静平衡；但转子静平衡了，但不一定动平衡。
3.请说明铰链四杆机构成为双摇杆机构的条件。
铰链四杆机构最短杆的对边做机架，就成为双摇杆机构。
4.请给出齿轮传动失效的主要形式，并说明闭式软齿面齿轮传动应该按何种强度准则进行设计，何种强度准则校核，为什么？齿轮传动失效：轮齿折断、齿面点蚀、齿面胶合、塑性流动、磨粒磨损闭式软齿面齿轮传动：按][H H σσ≤设计，按][F F σσ≤胶合因为闭式软齿面齿轮传动的主要失效形式为齿面点蚀。
5.说明为什么带传动需要张紧而链传动一般不需要张紧，哪种传动一般紧边在上，哪种传动一般紧边在下，为什么？因为带传动是摩擦传动，而链传动是啮合传动链传动的紧边在上，而带传动的紧边在下。
6．请给出三种以上螺栓联接防松的方法，并简要分析其特点。
止动垫片防松，是机械防松；开槽螺母与开口销防松是机械防松双螺母防松，是摩擦防松。
7．以下材料适合制造何种机械零件？并各举一例。
45 20 ZG270-500 ZPbSb16Cu245：优质碳素结构钢，制造轴类零件20：优质碳素结构钢，制造硬齿面齿轮零件ZG270-500：铸钢，制造大齿轮ZPbSb16Cu2：铸造青铜，滑动轴承的轴瓦8.请说明离合器和联轴器作用的差异，并各给出一个应用的例子。
离合器和联轴器共同点：联接两轴，传递运动和动力；不同点：离合器可在运动中接合或脱开，而联轴器只能在停车时才能接合或脱开。
9．给出铰链四杆机构成为双摇杆机构的条件。
（1）最短杆+最长杆≤其余两杆长度之和最短杆的对边为机架；（2）最短杆+最长杆＞其余两杆长度之和10. 凸轮机构中从动件的运动规律为匀速运动时，有何缺点，应用在什么场合？有刚性冲击，用在低速轻载的场合。
机械设计基础总复习内容
第1章 平面机构及其运动简图
4、平面机构的自由度
（5）平面机构自由度的计算：
机构的自由度F—— 机构相对机架（固定构件）所具有的 独立运动的数目。
F 3n 2PL PH
（要求：熟记公式）
式中：n为活动构件数，PL为低副数量，PH为高副数量。 （6）计算平面机构自由度时的几种特殊情况 复合铰链 —— 两个以上的构件在同一处以转动副相联。 K个构件汇交而成的复合铰链应具有（K-1）个转动副。 局部自由度—— 构件局部运动所产生的不影响整个机构运 动的自由度，是多余的自由度，在计算时应略去不计。 虚约束—— 对机构运动不起限制作用的重复约束。计算自 由度时应去掉虚约束。
第1章 平面机构及其运动简图
1、平面机构的组成
（1）构件：彼此相对运动的运动单元体。一个构件可以是一 个单独制造的零件，也可以是由若干零件连接构成的组合体。 （2）机构主要由： 主动件、从动件、机架三部分组成。 如内燃机：汽缸体是机架，
活塞是主动件，
曲轴是从动件， 连杆称为联运件。
第1章 平面机构及其运动简图
死点位置的运用：a.机床夹具；b.飞机起落架；c.钻床夹具；等等
第3章 凸轮机构
1、凸轮机构的应用和类型
（1）凸轮机构常用于将主动件的连续转动转变为从动件的往 复移动或摆动，使从动件获得预先给定的运动规律。凸轮机构 是高副机构。凸轮的轮廓曲线或沟槽决定了从动件的运动规律。
（2）组成：主要由凸轮、从动件和机架组成。 （3）按凸轮形状分类：盘形凸轮、移动凸轮、圆柱凸轮； 按从动件的结构形式分类：尖顶从动件、滚子从动件、 平底从动件； 按从动件的运动形式分类：移动从动件、摆动从动件。
第2章 平面连杆机构
3、平面四杆机构的工作特性
《机械设计基础》综合复习资料

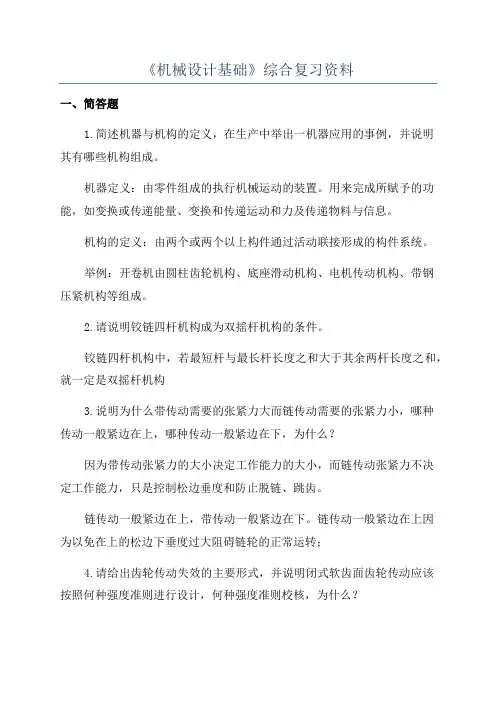

《机械设计基础》综合复习资料一、简答题1.简述机器与机构的定义，在生产中举出一机器应用的事例，并说明其有哪些机构组成。
机器定义：由零件组成的执行机械运动的装置。
用来完成所赋予的功能，如变换或传递能量、变换和传递运动和力及传递物料与信息。
机构的定义：由两个或两个以上构件通过活动联接形成的构件系统。
举例：开卷机由圆柱齿轮机构、底座滑动机构、电机传动机构、带钢压紧机构等组成。
2.请说明铰链四杆机构成为双摇杆机构的条件。
铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，就一定是双摇杆机构3.说明为什么带传动需要的张紧力大而链传动需要的张紧力小，哪种传动一般紧边在上，哪种传动一般紧边在下，为什么？因为带传动张紧力的大小决定工作能力的大小，而链传动张紧力不决定工作能力，只是控制松边垂度和防止脱链、跳齿。
链传动一般紧边在上，带传动一般紧边在下。
链传动一般紧边在上因为以免在上的松边下垂度过大阻碍链轮的正常运转；4.请给出齿轮传动失效的主要形式，并说明闭式软齿面齿轮传动应该按照何种强度准则进行设计，何种强度准则校核，为什么？答：齿轮传动失效的主要形式：1、轮齿折断；2、齿面点蚀；3、齿面磨损；4、齿面胶合；5、塑性变形。
闭式软齿面齿轮传动应该按照齿面接触疲劳强度设计，按齿根弯曲疲劳强度校核。
因为闭式软齿面齿轮传动的主要失效形式是接触疲劳磨损即点蚀失效为主。
5.说明回转类零件动平衡与静平衡的区别。
答：1）静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。
2）动平衡在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。
6.请给出下列滚动轴承的类型、内径和精度等级。
62087013C30210/P251205/P6答：6208为深沟球轴承，内径为40mm，精度等级为0级；7013C为角接触球轴承，内径为65mm，精度等级为0级；30210/P2为圆锥滚子轴承，内径为50mm，精度等级为2级；51205/P6为推力球轴承，内径为25mm，精度等级为6级；7.给出2种螺栓联接防松的方法，并说明其依据的原理。
机械设计基础总复习
整理ppt
3
二、 机器的组成 （以汽车为例）
1、动力部分 提供动力（发动机） 2、传动部分 提供变速、改变运动方向或运动形式等
（变速箱、传动轴、离合器） 3、工作部分 直接完成设计者的构想，代替或减轻人类的
工作（车轮，转向器） 4、控制部分 使机器各部分运动协调。可以是手控、
整理ppt
12
3、曲柄存在的条件 1）四杆机构中，最长杆和最短杆之和小于其余
两杆长度之和。 2）曲柄为最短杆，且是连架杆或机架。 4、对四杆机构的判断：
在四杆机构中，没有曲柄存在，就是双摇杆 机构，若存在曲柄，，哪一个是机架，就构成不 同的机构。
整理ppt
13
1）和最短杆相连的杆是机架，为曲柄摇杆机构。 2）最短杆是机架，为双曲柄机构。 3）最短杆对过的杆是机架，为双摇杆机构。
34
第十一章 联接
螺纹联接
1、大径 d：螺纹标准中的公称直径，螺纹的最大直径
2、小径 d1: 螺纹的最小直径，强度计算中螺杆危险断 面的计算直径。
3、中径 d2: 近似于螺纹的平均直径， d2 (d1 + d) / 2 4、螺距 p: 相邻两螺纹牙平行侧面间的轴向距离。
5、导程 s: 同一条螺纹线上两螺纹牙之间的距离。
Fx1 = - Ft2 切向力
整理ppt
28
已知：蜗杆的旋向和转向，画出蜗杆和 蜗轮三个分力的方向。
整理ppt
29
•第八章 带传动
普通V带已标准化：按GB/T 13575.1－2008标准， 按截面尺寸 的大小不同，由小到大，分为： Y、Z、A、B、C、D、E七种。
具体尺寸见表8—2。带的楔角 大于带轮沟槽 角。 • 带的节面宽度叫节宽bp ， 当带弯曲时，此宽度不变，带的
《机械设计基础》资料

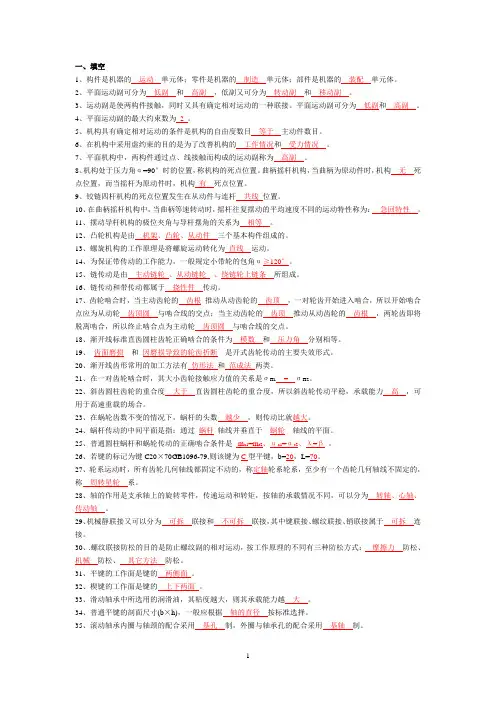

一、填空1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。
2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。
3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为2 。
5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。
11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动。
14、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
16、链传动和带传动都属于挠性件传动。
17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。
18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。
19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。
20、渐开线齿形常用的加工方法有仿形法和范成法两类。
21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。
22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。
《机械设计基础》期末复习知识
《机械设计基础》期末复习知识目录一、内容概览 (2)1.1 机械设计基础课程的目的和任务 (3)1.2 机械设计的基本要求和一般过程 (4)二、机械设计中的力学原理 (5)2.1 力学基本概念 (7)2.2 杠杆原理与杠杆分析 (8)2.3 静定与静不定的概念及其应用 (9)2.4 连接件的强度计算 (10)2.5 转动件的强度和刚度计算 (11)三、机械零件的设计 (12)3.1 零件寿命与材料选择 (13)3.2 轴、轴承和齿轮的设计 (15)3.3 连接件的设计 (16)3.4 弹簧的设计 (18)四、机械系统的设计与分析 (19)4.1 机械系统运动方案设计 (20)4.2 机械系统的动力学分析 (22)4.3 机械系统的结构分析 (24)4.4 机械系统的控制分析 (25)五、机械系统的设计实例 (26)5.1 自动机床设计实例 (28)5.2 数控机床设计实例 (29)5.3 汽车发动机设计实例 (31)六、期末复习题及解答 (32)6.1 基础知识选择题 (33)6.2 应用能力计算题 (33)6.3 设计题及分析题 (34)七、参考答案 (35)7.1 基础知识选择题答案 (37)7.2 应用能力计算题答案 (38)7.3 设计题及分析题答案 (39)一、内容概览《机械设计基础》是机械工程及相关专业的核心课程，旨在培养学生机械系统设计的基本能力和综合素质。
本课程内容广泛，涵盖了机械系统设计中的基本原理、结构分析、传动设计、支承设计、控制设计以及现代设计方法等多个方面。
机械系统设计概述：介绍机械系统设计的基本概念、设计目标和步骤，帮助学生建立整体观念，理解机械系统设计的综合性。
机械零件设计：详细阐述各类机械零件的设计原理和方法，包括齿轮、轴承、联轴器、弹簧等，注重实际应用和标准规范。
机械传动设计：讲解机械传动的分类、特点和应用，重点分析带传动、链传动、齿轮传动和蜗杆传动的设计计算方法和实际应用。
机械设计基础复习资料(综合整理)
机械设计基础复习资料一、基础知识0、零件（独立的机械制造单元）组成（无相对运动）构件（一个或多个零件、是刚体；独立的运动单元）组成（动连接）机构（构件组合体）；两构件直接接触的可动连接称为运动副；运动副要素（点、线、面）；平面运动副、空间运动副；转动副、移动副、高副（滚动副）；点接触或线接触的运动副称为高副（两个自由度、一个约束）、面接触的运动副称为低副（一个自由度、两个约束，如转动副和移动副）0.1曲柄存在的必要条件：最短杆与最长杆长度之和小于其余两杆长度之和。
连架杆和机架中必有一杆是最短杆。
0.2在四杆机构中，不满足曲柄存在条件的为双摇杆机构，满足后，若以最短杆为机架，则为双曲柄机构；若以最短杆相对的杆为机架则为双摇杆机构；若以最短杆的两邻杆之一为机架，则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时，速度会突变，在速度突变处有刚性冲击，只能适用于低速凸轮机构；从动件作等加等减速运动规律时，有柔性冲击，适用于中、低速凸轮机构；从动件作简谐运动时，在始末位置加速度也会变化，也有柔性冲击，之适用于中速凸轮，只有当从动件做无停程的升降升连续往复运动时，才可以得到连续的加速度曲线（正弦加速度运动规律），无冲击，可适用于高速传动。
0.4凸轮基圆半径和凸轮机构压力角有关，当基圆半径减小时，压力角增大；反之，当基圆半径增大时，压力角减小。
设计时应适当增大基圆半径，以减小压力角，改善凸轮受力情况。
0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件，齿轮传动可分为开式传动两种。
1.1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说，齿面点蚀，轮齿折断和胶合是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿面弯曲疲劳强度进行校核。
1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。
(完整版)机械设计基础知识点整理
1、机械零件常用材料：普通碳素结构钢（Q屈服强度）优质碳素结构钢（20平均碳的质量分数为万分之20）、合金结构钢（20Mn2锰的平均质量分数约为2%）、铸钢（ZG230-450屈服点不小于230，抗拉强度不小于450）、铸铁（HT200灰铸铁抗拉强度）2、常用的热处理方法：退火（随炉缓冷）、正火（在空气中冷却）、淬火（在水或油中迅速冷却）、回火（吧淬火后的零件再次加热到低于临界温度的一定温度，保温一段时间后在空气中冷却）、调质（淬火+高温回火的过程）、化学热处理（渗碳、渗氮、碳氮共渗）3、机械零件的结构工艺性：便于零件毛坯的制造、便于零件的机械加工、便于零件的装卸和可靠定位4、机械零件常见的失效形式：因强度不足而断裂；过大的弹性变形或塑性变形；摩擦表面的过度磨损、打滑或过热；连接松动；容器、管道等的泄露；运动精度达不到设计要求5、应力的分类：分为静应力和变应力。
最基本的变应力为稳定循环变应力，稳定循环变应力有非对称循环变应力、脉动循环变应力和对称循环变应力三种6、疲劳破坏及其特点：变应力作用下的破坏称为疲劳破坏。
特点：在某类变应力多次作用后突然断裂；断裂时变应力的最大应力远小于材料的屈服极限；即使是塑性材料，断裂时也无明显的塑性变形。
确定疲劳极限时，应考虑应力的大小、循环次数和循环特征7、接触疲劳破坏的特点：零件在接触应力的反复作用下，首先在表面或表层产生初始疲劳裂纹，然后再滚动接触过程中，由于润滑油被基金裂纹内而造成高压，使裂纹扩展，最后使表层金属呈小片状剥落下来，在零件表面形成一个个小坑，即疲劳点蚀。
疲劳点蚀危害：减小了接触面积，损坏了零件的光滑表面，使其承载能力降低，并引起振动和噪声。
疲劳点蚀使齿轮。
滚动轴承等零件的主要失效形式8、引入虚约束的原因：为了改善构件的受力情况（多个行星轮）、增强机构的刚度（轴与轴承）、保证机械运转性能9、螺纹的种类：普通螺纹、管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹10、自锁条件：λ≤ψ即螺旋升角小于等于当量摩擦角11、螺旋机构传动与连接：普通螺纹由于牙斜角β大，自锁性好，故常用于连接；矩形螺纹梯形螺纹锯齿形螺纹因β小，传动效率高，故常用于传动12、螺旋副的效率：η=有效功/输入功=tanλ/tan（λ+ψv）一般螺旋升角不宜大于40°。
机械设计基础复习资料全
第一章平面机构的自由度和速度分析1-1至1-4绘制出下图机构的机构运动简图答案：1-5至1-12指出下图机构运动简图中的复合铰链、局部自由度和虚约束，计算各机构的自由度。
1-5解 滚子是局部自由度，去掉n=6 p 8l = p 1h = F=3×6-2×8-1=11-6解 滚子是局部自由度，去掉n 8= 11l P = 1h P = F=3×8-2×11-1=11-7解 n 8= 11l P = 0h P = F=3×8-2×11=21-8解n 6= 8l P = 1h P = F=3×6-2×8-1=11-9解 滚子是局部自由度，去掉n 4= 4l P = 2h P = F=3×4-2×4-2=21-10解 滚子时局部自由度，去掉右端三杆组成的转动副，复合铰链下端两构件组成的移动副，去掉一个.n 9= 12l P = 2h P = F=3×9-2×12-2=11-11解最下面齿轮、系杆和机架组成复合铰链n 4= 4l P = 2h P = F=3×4-2×4-2=21-12解 n 3= 3l P = 0h P = F=3×3-2×3=3第2章 平面连杆机构2-1 试根据2-1所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。
（a ）40+110<90+70 以最短的做机架，时双曲柄机构，A B 整转副（b ）45+120<100+70 以最短杆相邻杆作机架，是曲柄摇杆机构，A B 整转副（c ）60+100>70+62 不存在整转副 是双摇杆机构（d ）50+100<90+70 以最短杆相对杆作机架，双摇杆机构 C D 摆转副2-3 画出题2-3图所示各机构的传动角和压力角。
图中标注箭头的构件为原动件。
机械设计基础复习资料
机械设计基础复习概念类1机器一般由哪几部分组成？一般机器主要由动力部分传动部分执行部分控制部分四个基本部分组成。
2机器和机构各有哪几个特征？构件由各个零件通过静连接组装而成的，机构又由若干个构件通过动连接组合而成的，机器是由机构组合而成的。
机器有三个共同的牲：（1）都是一种人为的实物组合；（2）各部分形成运动单元，各单元之间且有确定的相对运动；（3）能实现能量转换或完成有用的机械功.3零件分为哪两类？零件分为；通用零件、专用零件。
机器能实现能量转换，而机构不能。
4什么叫构件和零件？组成机械的各个相对运动的实物称为构件，机械中不可拆的制造单元体称为零件。
构件是机械中中运动的单元体，零件是机械中制造的单元体。
5什么叫运动副？分为哪两类？什么叫低副和高副？使两个构件直接接触并产生一定可动的联接，称运动副。
6空间物体和平面物体不受约束时各有几个自由度？构件在直角坐标系来说，且有6 个独立运动的参数，即沿三个坐标轴的移动和绕三个坐标轴转动。
但在平面运动的构件，仅有3 个独立运动参数。
7什么叫自由度？机构具有确定运动的条件是什么？机构具有独立的运动参数的数目称为构件的自由度。
具有确定运动的条件是原动件的数目等于机构的自由度数目。
8运动副和约束有何关系？低副和高副各引入几个约束？运动副对成副的两构件间的相对运动所加的限制称为约束。
引入1 个约束条件将减少1 个自由度。
9转动副和移动副都是面接触称为低副。
点接触或线接触的运动副称为高副。
10 机构是由原动件、从动件和机架三部分组成。
11 当机构的原动件数等于自由度数时，机构就具有确定的相对运动。
12 计算自由度的公式：F＝3n-2PL-PH （n 为活动构件；PL为低副；PH 为高副）1 3 什么叫急回特性？一般来说，生产设备在慢速运动的行程中工作，在快速运动的行程中返回。
这种工作特性称为急回特性。
用此提高效率14 凸轮机构中从动件作什么运动规律时产生刚性冲击和柔性冲击？当加速度达到无穷大时，产生极大的惯性力，导致机构产生强烈的刚性冲击，因此等速运动只能用于低速轻载的场合。
机械设计基础复习资料
1. 螺旋线：一直角三角形两直角边长分别为πd 2和s ，绕于直径为d 2的圆柱体上，则其斜边即为一螺旋线。
2.螺纹：一平面图形沿螺旋线运动，并保持该图形始终通过圆柱体的轴线，就得到螺纹。
3.n 线螺纹:S=nP 4.工程上联接螺纹为：三角形、单线、右旋螺纹 5.一般，螺纹大径为公称直径，主要用于标注；螺纹小径用于强度计算；螺纹中径用于几何尺寸计算 6. 导程S —同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
7.8. 普通螺纹以大径d 为公称直径，牙型角α=60°，普通螺纹已标准化9. 某一公称直径下螺距最大的螺纹称粗牙螺纹10. 除螺距最大以外的其余螺纹统称细牙螺纹11. 细牙螺纹优点：升角小、小径大、自锁性好、强度高。
缺点：不耐磨、易滑扣。
12. 一般螺纹联接在装配时拧紧（即预紧），以增加联接的可靠性和紧密性。
13. 装配时不拧紧螺母。
只能承受轴向工作载荷。
14. 装配时拧紧螺母。
工作中螺栓受轴向载荷F a 和摩擦力矩T 1的双重作用。
15. 系数1.3考虑剪应力的影响。
工作时靠接合面上的摩擦力承担横向载荷F ；螺栓只受预紧力F 0（即为轴向力F a）作用。
减载措施：①采用键、套筒、销承担横向工作载荷。
②采用无间隙的铰制孔螺栓。
减小载荷变幅，可有效提高螺栓疲劳强度。
承受轴向变载荷的螺栓，其主要的损坏形式为：疲劳断裂第八章齿轮失效形式1轮齿折断表现为轮齿沿根部弯曲折断过载折断静强度破坏疲劳折断疲劳强度破坏2齿面点蚀3齿面胶合四、齿面磨损五、齿面塑性变形第九章蜗杆：齿数（也称头数）很少、轮齿在圆柱体上绕旋一周以上的特殊斜齿轮。
常与轴做成一[]MPa 4/3.121σπσ≤=d F a c体，称蜗杆轴。
优点：传动比大、结构紧凑、传动平稳、噪声小。
缺点：摩擦较大、发热较严重；传动效率较低；蜗轮齿圈用青铜制造，成本高。
正确啮合条件：mt2=ma1=m ，αt2=αa1=α，γ１=β２蜗轮蜗杆轮齿旋向相同。
机械设计基础复习资料
机械设计基础复习资料一、名词解析1．自由构件的自由度数：2．螺纹公称直径：3．轴：4．传动轴：5．转轴：6．轴承的接触角：7．自锁：8．机械效率：9．打滑：10．正确啮合条件：11．运动副：12．低副：13．高副：14．平衡：15．弹簧的特性曲线：16．轮系：17．根切现象：18．刚体的转动惯量：19．凸轮基圆：20．弹簧刚度：21.齿廓啮合基本定律：22.正确啮合条件：两齿轮的模数必须相等；两齿轮的压力角必须相等。
二、思考题1．构件定义的正确表达是什么2．在机器中属于制造单元的是什么3．自行车车轮轴、电风扇叶片、起重机上的起重吊钩、台虎钳上的螺杆、柴油发动机上的曲轴和减速器中的齿轮，以上零件中有几种是通用零件4．车轮在轨道上转动，车轮与轨道间构成何种运动副5. 飞轮的作用是什么6. 在带传动中(减速传动)，带的应力最大值发生在带的哪一部位7．为了使带与轮槽更好的接触，轮槽楔角与截面的楔角应如何设计8．传动是借助链和链轮间的何种形式来传递动力和运动的。
9．什么是链传动承载能力、链及链轮尺寸的主要参数。
10. 为避免使用过渡链节，设计链传动时应注意什么11．机构具有确定相对运动的条件是什么12．铰链四杆机构的死点位置发生在哪一位置13．在凸轮机构的从动件选用等速运动规律时，其从动件的运动会产生何种冲击14．螺纹联接的自锁条件是什么15．当轴的转速较低，且只承受较大的径向载荷时，宜选用何种轴承16．齿轮传动中，轮齿齿面的疲劳点蚀经常发生在哪一部位17．国家标准规定，标准渐开线齿轮的分度圆压力角α为多少度18．自行车车轮的前轴、中轴、后轴各属于哪一类轴21．齿轮最主要的参数是什么22. 圆锥销的锥度是多少度23．对于高负荷、重要的转轴，应选用何种材料24．转轴承受哪几种载荷25. 那一种密封是属于接触式密封26. 凸缘联轴器是一种什么联轴器27. 何种不能用于传动的螺纹28．轮系的总传动比等于各级传动比是什么29. 30000型轴承是代表何种轴承30．带传动的主要失效形式是什么31．行星轮系指什么32．减速器的传动比为多少33．普通螺纹的公称直径指什么34. 在螺栓的直径参数中，与螺栓的抗拉强度关系最大是什么35.一般转速的滚动轴承计算准则是什么36．柴油机曲轴中部的轴承应采用何种轴承37．作单向运转的转轴，其弯曲应力的变化特征是什么38．在一般机械传动中，若需要采用带传动时，应优先选用何种带传动39．何种联轴器，能补偿两轴的相对位移并可缓冲、吸振40．两构件间的相对运动是移动，则称这种运动副为何种移动副41．渐开线齿轮的齿廓曲线形状取决于什么42．铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取什么杆43．圆锥齿轮传动适用于何种传动44. 在铸锻件毛坯上支承螺母的端面加工成凸台和沉头座，其目的是什么45．何种类型轴承不能承受轴向载荷46. 何种密封属于非接触式密封47．作平面运动的三个构件有彼此相关的三个瞬心，这三个瞬心如何分布48．在机构力分析中，具有惯性力，又有惯性力矩的构件是何种构件49．要将一个曲柄摇杆机构转化成为双曲柄机构，应如何处理50．在曲柄摇杆机构中，只有当什么为主动件时才会出现“死点”位置51．凸轮机构从动杆的形状有哪几种52．从动杆常用的运动规律，有哪几种53．当从动杆采用何种运动规律时凸轮机构会产生刚性冲击54．当从动杆采用何种运动规律和余弦加速运动规律时，凸轮机构只产生柔性冲击55．凸轮的基圆半径越小时，则凸轮的压力角、有效推力、有害分力如何变化56．为了保证棘轮在工作中的静止和定位可靠和防止棘轮的反转，棘轮机构应当装有什么57．顺口溜：弧长等于发生线，基圆切线是法线，曲线形状随基圆，基圆内无渐开线。
机械设计基础复习资料
机械设计基础复习资料绪论1.机器是执行机械运动的装置，用来变换或传递能量、物料、信息。
凡是能将其他形式能量转换为机械能的机器称为原动机。
2.凡利用机械能去变换或传递能量、物料、信息的机器称为工作机。
3.用来传递运动和力的、有一个构件为机架的、用构件间相对运动的连接方式组成的构件系统称为机构。
4.就功能而言，一般机器包含四个组成部分：动力部分、传动部分、控制部分和执行部分。
5.为完成共同任务而结合起来的一组零件称为部件，它是装配的单元。
6.构件是运动的单元；零件是制造的单元。
第一章平面机构的自由度和速度分析1.构件相对于参考系的独立运动称为自由度。
2.两构件直接接触并能产生一定相对运动的连接称为运动副。
3.两构件通过面接触组成的运动副称为低副，平面机构中的低副有转动副和移动副两种。
4.两构件通过点或线接触组成的运动副称为高副。
5.表明机构各构件间相对运动关系的简化图形称为机构运动简图。
6.在平面机构中，每个低副引入两个约束，使构件失去两个自由度；每个高副引入一个约束，使构件失去一个自由度。
7.机构的自由度是机构相对机架具有的独立运动的数目。
从动件是不能独立运动的，只有原动件才能独立运动。
通常每个原动件具有一个独立运动，因此机构的自由度应当与原动件数相等。
8.设某平面机构共有K个构件，其中活动构件数为n=K-1.在未用运动副连接之前，这些活动构件的自由度总数为3n。
若机构中低副数为P L个，高副数为P H个，则机构自由度就是活动构件的自由度总数减去运动副引入的约束总数。
即F=3n-2P L-P H由公式可知，机构自由度取决于活动构件的件数以及运动副的性质和个数。
9.机构具有确定运动的条件是：机构自由度F＞0，且F等于原动件数。
10.两个以上构件同时在一处用运动副相连接构成复合铰链，K个构件复合而成的复合铰链具有（K-1）个转动副。
11.机构中常出现一种与输出构件运动无关的自由度，称为局部自由度。
12.在运动副引入的约束中，有些约束对机构自由度的影响是重复的，对机构运动不起任何限制作用，这些约束称为虚约束或消极约束。
机械设计基础1复习要点(全部)
机械设计基础1复习要点（机械原理部分）第1章 绪论掌握：机器的特征：人为的实物组合、各实物间具有确定的相对运动、有机械能参与或作机械功了解：机器、机构、机械、常用机构、通用零件、专用零件和部件的概念第2章 机构组成和机构分析基础知识2.1 掌握：构件的定义（运动单元体）、构件与零件（加工、制造单元体）的区别平面运动副的定义、分类（低副：转动副、移动副；高副：平面滚滑副）各运动副的运动特征、几何特征、表示符号及位置2.2 掌握：机构运动简图的画法（注意标出比例尺、主动件、机架和必要的尺寸）2.3 掌握平面机构自由度计算：自由度计算公式：H L P P n F --=23；在应用计算公式时的注意事项（复合铰链、局部自由度、虚约束）；机构具有确定运动的条件（机构主动件数等于机构的自由度）；2.4 速度瞬心及其在机构速度分析上的应用 ：掌握：速度瞬心定义；绝对瞬心、相对瞬心；瞬心的数目；速度瞬心的求法：观察法： 三心定理法：用速度瞬心求解构件的速度；第4章 平面连杆机构4.1 掌握：铰链四杆机构的分类：铰链四杆机构的变异方法：改变构件长度、改变机架（倒置）4.2 掌握：铰链四杆机构的运动特性：曲柄存在条件：曲柄摇杆机构的极限位置：曲柄摇杆机构的极位夹角θ：曲柄摇杆机构的急回特性及行程速比系数 K ；铰链四杆机构的传力特性：压力角α：传动角γ：许用传动角[γ]；曲柄摇杆机构最小传动角位置：死点（止点）位置：死点（止点）位置的应用和渡过4.3 掌握：平面连杆机构的运动设计：实现给定连杆二个或三个位置的设计；实现给定行程速比系数的四杆机构设计：曲柄摇杆、曲柄滑块第5章 凸轮机构5.1 掌握：凸轮机构的分类5.2 掌握：基圆（理论廓线上最小向径所作的圆）、理论廓线、实际廓线、行程； 从动件运动规律（升程、回程、远休止、近休止）刚性冲击（硬冲）、柔性冲击（软冲）；三种运动规律特点和等速、等加速等减速、余弦加速度位移曲线的画法；5.3 掌握：反转法绘制凸轮廓线的方法、对心或偏置尖端移动从动件、对心或偏置滚子移动从动件；5.4 掌握：滚子半径的选择、运动失真的解决方法，压力角α、许用压力角、基圆半径的确定；第6章 齿轮传动6.2 掌握齿廓啮合基本定律 定传动比条件、节点、节圆、共轭齿廓6.3 掌握：渐开线的形成、特点及方程；一对渐开线齿廓啮合特性：定传动比特性、可分性；一对渐开线齿廓啮合时啮合角、啮合线保持不变；6.4 掌握：渐开线齿轮个部分名称：基本参数：齿数、模数、压力角、齿顶高系数、顶隙系数；计算分度圆、基圆、齿顶圆、齿根圆；齿顶高、齿根高、齿全高，齿距（周节）、齿厚、齿槽宽；外啮合标准中心距；标准安装：分度圆与节圆重合（d d ='、αα='）；一对渐开线齿轮啮合条件：正确啮合条件、连续传动条件、重合度的几何含义；一对渐开线齿轮啮合过程：起始啮合点（入啮点）、终止啮合点（脱啮点）；实际啮合线、理论啮合线、极限啮合点；6.5 了解：范成法加工齿轮的特点、根切现象及产生的原因、不根切的最少齿数第8章 轮系和减速器8.1 掌握：定轴轮系、周转轮系、混合轮系概念8.2 掌握：定轴轮系传动比计算，包括转向判定；周转轮系传动比计算；混合轮系传动比计算：第11章 其他传动机构11.1 掌握：棘轮机构的组成、工作原理、类型（齿式、摩擦式）运动特性：有噪音有磨损、运动准确性差、自动啮紧条件；11.2 掌握：槽轮机构组成、类型（外槽轮机构、内槽轮机构）、定位装置（锁止弧）、运动特性：连续转动转换为单向间歇转动了解：最少槽数、运动特性系数、主动拨销进出槽轮的瞬时其速度应与槽的中心线重合且有软冲、动力特性概念：第20章 机械系统动力学设计20.1 掌握：作用在机械上的力：驱动力、工作阻力等效构件、等效力矩、等效转动惯量、等效力、等效质量、等效动力学模型等效原则：等效力矩e M 、等效力e F ：功或功率相等等效转动惯量e J 、等效质量e m ：动能相等 等效方程：∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛±+⎪⎭⎫ ⎝⎛=n i i i i i i e M v F M 1cos ωωωα ∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=n i i si si i e J v m J 122ωωω ∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛±+⎪⎭⎫ ⎝⎛=n i i i i i i e v M v v F F 1cos ωα ∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=ni i si si i e v J v v m m 122ω20.2 掌握：机器运动的三个阶段、周期性速度波动的原因、调节周期性速度波动的目的（限制速度波动幅值）和方法（转动惯量）平均角速度、不均匀系数；掌握等效力矩为位置函数时，飞轮转动惯量计算：[][]J n W J W J m F -∆=-∆≥δπδω22max 2max900 掌握：能量指示图、最大盈亏功、最大速度位置、最小速度位置20.3 掌握：静平衡的力学条件：0=∑i F ；动平衡的力学条件：0=∑i F 、0=∑i M 与平衡方法。
完整版机械设计基础知识点整理
完整版机械设计基础知识点整理1、机械零件常用材料：普通碳素结构钢（Q屈服强度）优质碳素结构钢（20平均碳的质量分数为万分之20）、合金结构钢（20Mn2 锰的平均质量分数约为2%）、铸钢（ZG230-450 屈服点不小于230，抗拉强度不小于450）、铸铁（HT200灰铸铁抗拉强度）2、常用的热处理方法：退火（随炉缓冷）、正火（在空气中冷却）、淬火（在水或油中迅速冷却）、回火（吧淬火后的零件再次加热到低于临界温度的一定温度，保温一段时间后在空气中冷却）、调质（淬火+高温回火的过程）、化学热处理（渗碳、渗氮、碳氮共渗）3、机械零件的结构工艺性：便于零件毛坯的制造、便于零件的机械加工、便于零件的装卸和可靠定位4、机械零件常见的失效形式：因强度不足而断裂；过大的弹性变形或塑性变形；摩擦表面的过度磨损、打滑或过热；连接松动；容器、管道等的泄露；运动精度达不到设计要求5、应力的分类：分为静应力和变应力。
最基本的变应力为稳定循环变应力，稳定循环变应力有非对称循环变应力、脉动循环变应力和对称循环变应力三种6、疲劳破坏及其特点：变应力作用下的破坏称为疲劳破坏。
特点：在某类变应力多次作用后突然断裂；断裂时变应力的最大应力远小于材料的屈服极限；即使是塑性材料，断裂时也无明显的塑性变形。
确定疲劳极限时，应考虑应力的大小、循环次数和循环特征7、接触疲劳破坏的特点：零件在接触应力的反复作用下，首先在表面或表层产生初始疲劳裂纹，然后再滚动接触过程中，由于润滑油被基金裂纹内而造成高压，使裂纹扩展，最后使表层金属呈小片状剥落下来，在零件表面形成一个个小坑，即疲劳点蚀。
疲劳点蚀危害：减小了接触面积，损坏了零件的光滑表面，使其承载能力降低，并引起振动和噪声。
疲劳点蚀使齿轮。
滚动轴承等零件的主要失效形式8、引入虚约束的原因：为了改善构件的受力情况（多个行星轮）、增强机构的刚度（轴与轴承）、保证机械运转性能9、螺纹的种类：普通螺纹、管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹10、自锁条件：入即螺旋升角小于等于当量摩擦角11、螺旋机构传动与连接：普通螺纹由于牙斜角B大，自锁性好，故常用于连接；矩形螺纹梯形螺纹锯齿形螺纹因B小，传动效率高，故常用于传动12、螺旋副的效率：n =有效功/输入功=tan入/tan （入v）—般螺旋升角不宜大于40°。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计基础复习资料一、基础知识0、零件（独立的机械制造单元）组成（无相对运动）构件（一个或多个零件、是刚体；独立的运动单元）组成（动连接）机构（构件组合体）；两构件直接接触的可动连接称为运动副；运动副要素（点、线、面）；平面运动副、空间运动副；转动副、移动副、高副（滚动副）；点接触或线接触的运动副称为高副（两个自由度、一个约束）、面接触的运动副称为低副（一个自由度、两个约束，如转动副和移动副）0.1曲柄存在的必要条件：最短杆与最长杆长度之和小于其余两杆长度之和。
连架杆和机架中必有一杆是最短杆。
0.2在四杆机构中，不满足曲柄存在条件的为双摇杆机构，满足后，若以最短杆为机架，则为双曲柄机构；若以最短杆相对的杆为机架则为双摇杆机构；若以最短杆的两邻杆之一为机架，则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时，速度会突变，在速度突变处有刚性冲击，只能适用于低速凸轮机构；从动件作等加等减速运动规律时，有柔性冲击，适用于中、低速凸轮机构；从动件作简谐运动时，在始末位置加速度也会变化，也有柔性冲击，之适用于中速凸轮，只有当从动件做无停程的升降升连续往复运动时，才可以得到连续的加速度曲线（正弦加速度运动规律），无冲击，可适用于高速传动。
0.4凸轮基圆半径和凸轮机构压力角有关，当基圆半径减小时，压力角增大；反之，当基圆半径增大时，压力角减小。
设计时应适当增大基圆半径，以减小压力角，改善凸轮受力情况。
0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件，齿轮传动可分为开式传动两种。
1.1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说，齿面点蚀，轮齿折断和胶合是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿面弯曲疲劳强度进行校核。
1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。
2．开式齿轮传动主要的失效形式是『磨损』开式齿轮磨损较快，一般不会点蚀2.1. 轮齿疲劳点蚀通常首先出现在齿廓的节线靠近齿根处部位。
在确定大、小齿轮硬度时应注意使小齿轮的齿面硬度比大齿轮的齿面硬度高30一50HBS，这是因为小齿轮受载荷次数比大齿轮多，且小齿轮齿根较薄．为使两齿轮的轮齿接近等强度，小齿轮的齿面要比大齿轮的齿面硬一些2.12. 根据齿轮设计准则，软齿面闭式齿轮传动一般按接触强度设计，按弯曲强度校核；硬齿面闭式齿轮传动一般按弯曲强度设计，按接触强度校核。
2．13在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力相同，材料的许用接触应力不同，工作中产生的齿根弯曲应力不同，材料的许用弯曲应力不同。
标准模数和压力角在齿轮大端；受力分析和强度计算用平均分度圆直径。
2.15、在齿轮传动中，大小齿轮的接触应力是相等的，大小齿轮的弯曲应力是不相等的。
2.16、直齿圆柱齿轮作接触强度计算时取节点处的接触应力为计算依据，其载荷由一对轮齿承担。
2．2、蜗杆传动的失效形式与齿轮传动相类似，其中胶合与磨损最易发生。
2．3. 蜗杆传动中，蜗杆轴向力与蜗轮的圆周力是大小相等、方向相反蜗杆圆周力与蜗轮的轴向力是大小相等、方向相反蜗杆径向力与蜗轮的径向力是大小相等、方向相反2．4. 机床主轴箱中的变速滑移齿轮，应该用斜齿圆柱齿轮2.42蜗杆传动的总效率包括啮合效率轴承效率和搅油效率。
其中啮合效率，影响蜗杆传动总效率的主要因素是啮合效率2.5. 上（蜗杆主动，涡轮从动，且蜗杆强度大于涡轮强度）2.6. 阿基米德蜗杆传动的正确啮合条件是：蜗杆的轴向模数应等于蜗轮的端面模数蜗杆的轴向压力角应等于蜗轮的端面压力角蜗杆的轴向齿距应等于蜗轮的端面齿距蜗杆的分度圆导程角应等于蜗轮的分度圆螺旋角，且两者螺旋方向相同。
2.7、当两轴垂直交错时，可采用蜗轮蜗杆传动。
2.8的啮合传动。
2.9 传动比=涡轮齿数/ 蜗杆头数3. 带传动中最大应力发生在紧边与小带轮接触处（主动轮紧边的接触点）带传动中，带中可能产生的瞬时最大应力发生在紧边开始绕上小带轮(主动轮)处。
3.1．V带传动工作时，传动带受有拉应力、弯曲应力和离心应力小带轮处。
3.2、带传动在工作过程中，带内所受的应力有松紧边拉力产生的应力、离心力产生的应力由于带在带轮上弯曲产生的弯曲应力（对传动带的寿命影响最大，带厚度越大或带轮直径越小，带中弯曲应力越大，小带轮直径不宜过小），最大应力发生在带紧边进小带轮处工作时，如果最大应力超过带的许用应力带将产生疲劳破坏3.3链传动瞬时传动比是变量，其平均传动比是常数。
4. 带在工作时产生弹性滑动，是由于带的紧边与松边拉力不等4.1带传动采用张紧装置的目的是调节带的预紧力4.1.2带传动常用的张紧方法有两种：张紧轮法和调整中心距法4.2.带传动的设计准则是保证不打滑条件下，有一定疲劳强度4.3由于大带轮的包角大于小带轮的包角，打滑一般发生在小带轮上。
4.4.角。
（水平装置的带传动通常将松边放置在上边以增大包角）4.5、带传动的主要失效形式为打滑和疲劳破坏4.6. 考虑滑动率ε（弹性滑动），则带传动的实际传动比idd=-d2d1()1ε5. 在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是避免螺栓受附加弯曲应力作用6. 选取V带型号，主要取决于带传递的功率和小带轮转速6.1. 与同样传动尺寸的平带传动相比，V带传动的优点是传动效率高7. 同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料由碳钢改为合金钢，而不能提高轴的刚度8. 当两轴距离较远，且要求传动比准确，宜采用轮系传动9. 自行车的前轮轴是什么轴？心轴(自行车的前轮轴只承受弯矩而且不转动，所以是固定心轴，中轴既承受扭矩又承受弯矩所以是转轴，后轮轴只承受弯矩而且不转动所以也是固定心轴)9.1轴按照所受载荷和应力不同分为心轴三类。
转轴承受的载荷特点是既承受；工作时只承受弯矩而不传递转矩的轴称为心轴（转动的心轴承受变应力，不转动的心轴承受静应力）；工作时只承受转矩或主要承受转矩的轴成为传动轴，（如汽车发动机与后桥之间的传动轴、万向联轴器的中间轴，以及机床中的光杠等）不随时间变化的应力称为静应力，随时间变化的应力称为变应力，具有周期性的变应力称为循环变应力9.2 按照轴的中心线形状，轴可分为直轴、曲轴、钢丝软轴。
轴的各截面中心在同一条直线上的称为直轴；各轴段截面中心不在同一条直线上的轴称为曲轴，（专用零件，多用于动力机械中）；钢丝软轴的轴线可以随意变化，能够把回转运动灵活地传到任何位置上去，（可用于受连续振动的场合，具有缓和冲击载荷的作用）。
直轴又可分为光轴（各横截面直径相同）和阶梯轴（各横截面直径不同）9.3 零件在轴上的固定方法：轴向固定法（轴肩、轴环挡环等零件实现）、周向固定法（常用平键、半圆键实现）9.4 联轴器用于连接两根分开的轴，按被连接轴的相对位置分为：刚性联轴器（两轴严格对中，并不发生相对位移）、挠性联轴器（有相对位移（轴向、径向、角、综合）的轴连接）：无弹性元件、弹性联轴器（有金属弹性元件、非金属弹性元件的）9.5.刚性联轴器的优点是：可以传递较大转矩、结构简单、工作可靠、易于维护、价格较低，缺点是：无法补偿两轴的偏斜和位移，对两轴的对中性要求较高，缺乏缓冲和吸振的能力，因此刚性联轴器常用于连接对中精度较高、载荷平稳的两根轴。
9.6挠性联轴器，可补偿轴向偏斜和相对位移。
分类：无弹性元件挠性联轴器（利用联轴器工作零件间构成的动连接具有某一方向或几个方向的活动度来补偿）；弹性联轴器（利用联轴器中弹性元件的变形来补偿）。
9.7 弹性联轴器：金属弹性元件挠性联轴器(优点：强度高、使用寿命长、传递载荷能力强、尺寸小、有良好的补偿偏斜和位移的能力、有一定的缓冲作用和消振能力，其中波纹管联轴器和螺旋弹簧联轴器适用于传递小转矩场合)；非金属弹性元件挠性联轴器（优点：具有弹性滞后，消振能力强；储存的单位能量高，如橡胶约为刚的10倍，缓冲性能好，结构简单，价格便宜。
缺点是：强度低、尺寸大、寿命短）9.8齿式联轴器：有良好的综合位移补偿能力。
9.9 万向联轴器：单万向联轴器（不能传递等角位移，主要用于精度不高的传动中）；双万向联轴器（可实现等角位移传动，由两个单万向联轴器构成，实现等角位移传递的条件：内错角相等、中间轴两端的万向接头环在一个平面上）9.11 离合器：牙嵌离合器（牙形有矩形、梯形和锯齿形；要求传递的转矩越大，牙数应越少，要求接和时间越短，选用牙形数应越多，但牙数越多时，各牙分担的载荷也越不均匀；优点是：结构简单、尺寸小、能保证两轴精确传动）；摩擦式离合器：单圆盘式摩擦离合器、圆锥式摩擦离合器（可以自动对心）。
优点：两轴可以任何角速度下进行结合接和或分离；可通过改变压力调节从动轮加速时间；接和时冲击小和振动较小；过载可打滑，保护零件免受损害。
10、螺旋传动按作用可分为：示数螺旋传动（传动精度高、空回误差小）、传力螺旋传动（可承受载荷较大）、一般螺旋传动。
10.1按接触面摩擦性质分为：滑动螺旋传动（降速传动比大、具有增力作用、能自锁、效率低、磨损快）、滚动螺旋传动、静压螺旋传动10.2螺旋传动的基础是螺纹，按螺纹的断面性质可分为：三角形螺纹的牙型角α＝600，适用于（联接），而梯形螺纹的牙型角α＝（300），适用于（传动和传力螺旋）；矩形螺纹的牙型角α＝ 00 （传动效率高，牙根强度低，常用与力传动）10.3、螺纹连接防松，按其防松原理可分为摩擦防松、机械防松和永久防松。
螺纹联接防松松的根本问题在于防止螺纹副的相对转动常用的放松方法有：用增加摩擦力的方法防松、用机械固定的方法防松、用粘结的方法防松10.4. 螺纹连接的基本类型有螺栓连接、双头螺柱、螺钉连接和紧定螺钉连接。
10.5．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是拉力和扭矩10.51.螺纹的公称直径是指螺纹的大径，螺纹的升角是指螺纹中径处的升角。
螺旋的自锁条件为。
10.6. 在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是减小Cb．增大Cm（错误!未找到引用源。
应尽量小）10.7. 滑动轴承计算中限制pv值是考虑限制轴承的发热10.8按滚动体的形状，滚动轴承可分为球轴承和滚子轴承两大类。
按承受外载荷的不同：1.向心轴承, 2.推力轴承，3.向心推力轴承 4.推力向心轴承按工作时能否调心,可分为刚性轴承调心轴承11.滚动轴承的失效形式：疲劳点蚀（主要，应进行接触疲劳寿命计算和静强度计算）、塑性变形、磨损11.1轴承的寿命：轴承中任一元件首次出现疲劳点蚀之前所运转的总转速，或是在一定转速下的工作小时。
