逻辑门电路 作业题(参考答案)
逻辑门电路习题
逻辑门电路习题一、选择题1.门电路的平均传输时间是（）。
A．t pd=t PHL B．t pd=t PLH C．t pd=(t PHL+t PLH)/2 D． t pd=(t PHL-t PLH)/22.对TTL与非门多余输入端的处理，不能将它们（）。
A．与有用输入端并联 B．接地 C．接高电平 D．悬空3.输出端可直接连在一起实现“线与”逻辑功能的门电路是（）。
A．与非门 B．或非门 C．三态门 D．OC门4.为实现数据传输的总线结构，要选用（）门电路。
A．或非 B．OC C．三态 D．与或非5.标准TTL电路的开门电阻R ON=2.1KΩ，一个3输入与门的A端接一个电阻R到地，要实现Y=BC，则R的取值应（）。
A．小于700Ω B．大于2.1KΩ C．小于2.1KΩ D．可取任意值二、填空题6.用作线与逻辑的门只能是门。
7.三态门的输出可以出现、、三种状态。
8.可用作多路数据分时传输的逻辑门是门。
9.对CMOS逻辑门，未使用的输入端应当按逻辑要求接或接，而不允许。
10.标准TTL门输出高电平典型值是伏，低电平典型值是伏。
11.在TTL门电路中，输入端悬空在逻辑上等效于输入电平。
12.把两个OC门的输出端直接连在一起实现“与”逻辑关系的接法叫。
13.正逻辑系统规定，高电平表示逻辑态；低电平表示逻辑态。
14.TTL、CMOS电路的抗干扰能力是强于。
三、判断题15.CMOS门电路的多余输入端悬空时，在逻辑上等效于输入高电平。
16.用作线与逻辑的TTL门只能是OC门。
17. TTL或非门的多余输入端可以与其他使用端连接在一起，或者悬空处理。
18. CMOS与非门的多余输入端可以悬空处理。
第2章 逻辑门电路-习题答案
第2章逻辑门电路2.1 题图2.1(a)画出了几种两输入端的门电路，试对应题图2.1(b)中的A、B波形画出各门的输出F1～F6的波形。
题图2.1解:2.2 求题图2.2所示电路的输出逻辑函数F1、F2。
题图2.2解:2.3 题图2.3中的电路均为TTL门电路，试写出各电路输出Y1～Y8状态。
题图2.3解: Y1=0, Y2=0, Y3=Hi-Z, Y4=0, Y5=0, Y6=0, Y7=0, Y8=0.2.4 题图2.4中各门电路为CMOS电路，试求各电路输出端Y1、Y2和Y的值。
题图2.4解: Y1=1, Y2=0, Y3=0.2.5 6个门电路及A、B波形如题图2.5所示，试写出F1～F6的逻辑函数，并对应A、B波形画出F1～F6的波形。
题图2.5解：2.6 电路及输入波形分别如题图2.6(a)和2.6(b)所示，试对应A、B、C、x1、x2、x3波形画出F端波形。
题图2.6解：2.7 TTL与非门的扇出系数N是多少？它由拉电流负载个数决定还是由灌电流负载决定？解: N≤8 N由灌电流负载个数决定.2.8 题图2.8表示三态门用于总线传输的示意图，图中三个三态门的输出接到数据传输总线，D1D2、D3D4、…、D m D n为三态门的输入端，EN1、EN2、EN n分别为各三态门的片选输入端。
试问：EN信号应如何控制，以便输入数据D1D2、D3D4、…、D m D n顺序地通过数据总线传输（画出EN1～EN n 的对应波形）。
题图2.8解：用下表表示数据传输情况2.9 某工厂生产的双互补对称反相器（4007）引出端如题图2.9所示，试分别连接成：（1）反相器；（2）三输入与非门；（3）三输入或非门。
题图2.9解： (1) 反向器(2)与非门 (3)或非门2.10 按下列函数画出NMOS 电路图。
123()()()F AB CD E H G F A B CD AB CD F A B=+++=+++=⊕解：(1)(2) (3)2.11 将两个OC门如题图2.11连接，试写出各种组合下的输出电压u o及逻辑表达式。
基础知识一基本逻辑门电路习题精选全文完整版
可编辑修改精选全文完整版基础知识一 基本逻辑门电路习题一、填空题1、模拟信号的特点是在 和 上都是 变化的。
（幅度、时间、连续）2、数字信号的特点是在 和 上都是 变化的。
（幅度、时间、不连续）3、数字电路主要研究 与 信号之间的对应 关系。
（输出、输入、逻辑）4、用二进制数表示文字、符号等信息的过程称为_____________。
（编码）5、()11011(2= 10)，()1110110(2= 8)，()21(10= 2)。
（27、166、10101） 6、()101010(2= 10)，()74(8= 2)，()7(16=D 2)。
（42、111100、）7、最基本的三种逻辑运算是 、 、 。
（与、或、非）8、逻辑等式三个规则分别是 、 、 。
（代入、对偶、反演）9、逻辑函数化简的方法主要有 化简法和 化简法。
（公式、卡诺图）10、逻辑函数常用的表示方法有 、 和 。
（真值表、表达式、卡诺图、逻辑图、波形图五种方法任选三种即可）11、任何一个逻辑函数的 是唯一的，但是它的 可有不同的形式，逻辑函数的各种表示方法在本质上是 的，可以互换。
（真值表、表达式、一致或相同） 12、写出下面逻辑图所表示的逻辑函数Y= 。
（C B A Y )(+=）13、写出下面逻辑图所表示的逻辑函数Y= 。
（))((C A B A Y ++=）14、半导体二极管具有 性，可作为开关元件。
（单向导电）15、半导体二极管 时，相当于短路； 时，相当于开路。
（导通、截止） 16、半导体三极管作为开关元件时工作在 状态和 状态。
（饱和、截止）二、判断题1、十进制数74转换为8421BCD 码应当是BCD 8421)01110100(。
（√）2、二进制只可以用来表示数字，不可以用来表示文字和符号等。
（╳）3、十进制转换为二进制的时候，整数部分和小数部分都要采用除2取余法。
（╳）4、若两个函数相等，则它们的真值表一定相同；反之，若两个函数的真值表完全相同，则这两个函数未必相等。

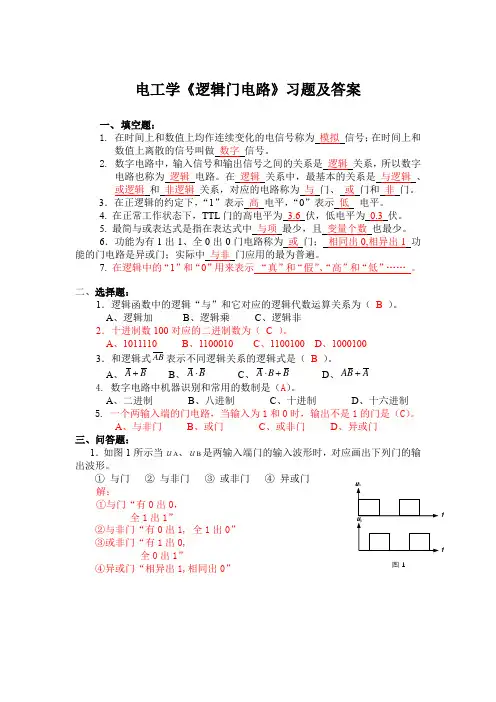

电工学《逻辑门电路》习题及答案
电工学《逻辑门电路》习题及答案一、 填空题：1. 在时间上和数值上均作连续变化的电信号称为 模拟 信号；在时间上和数值上离散的信号叫做 数字 信号。
2. 数字电路中，输入信号和输出信号之间的关系是 逻辑 关系，所以数字电路也称为 逻辑 电路。
在 逻辑 关系中，最基本的关系是 与逻辑 、 或逻辑 和 非逻辑 关系，对应的电路称为 与 门、 或 门和 非 门。
3．在正逻辑的约定下，“1”表示 高 电平，“0”表示 低 电平。
4. 在正常工作状态下，TTL 门的高电平为3.6 伏，低电平为 0.3 伏。
5. 最简与或表达式是指在表达式中 与项 最少，且 变量个数 也最少。
6．功能为有1出1、全0出0门电路称为 或 门； 相同出0,相异出1 功能的门电路是异或门；实际中 与非 门应用的最为普遍。
7. 在逻辑中的“1”和“0”用来表示 “真”和“假”、“高”和“低”…… 。
二、选择题：1．逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（ B ）。
A 、逻辑加 B 、逻辑乘 C 、逻辑非 2．十进制数100对应的二进制数为（ C ）。
A 、1011110B 、1100010C 、1100100D 、10001003．和逻辑式表示不同逻辑关系的逻辑式是（ B ）。
A 、B 、C 、D 、4. 数字电路中机器识别和常用的数制是（A ）。
A 、二进制B 、八进制C 、十进制D 、十六进制 5. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（C ）。
A 、与非门 B 、或门 C 、或非门 D 、异或门 三、问答题：1．如图1所示当ｕA 、ｕB 是两输入端门的输入波形时，对应画出下列门的输出波形。
① 与门 ② 与非门 ③ 或非门 ④ 异或门 解：①与门“有0出0， 全1出1” ②与非门“有0出1, 全1出0” ③或非门“有1出0, 全0出1”④异或门“相异出1,相同出0”AB B A +B A ⋅B B A +⋅A B A +u A tuBt图1四、计算题1.在图2示的电路中，判断三极管工作在什么状态？解：(a)(mA)(mA)(mA)因>,所以三极管处于饱和状态。
逻辑电路习题解答
第八章习题参照答案8-1对应图8-47所示的各种情况，分别画出 F 的波形。
a）b）c）d)图8-47题 8-1图解各输出 F 的波形如题8=1 解图所示。
（ a）（b）（ c）（d）题 8=1 解图8-2 若是“与”门的两个输入端中， A 为信号输入端， B 为控制端。
设 A 的信号波形如图 8-48 所示，当控制端 B=1 和 B=0 两种状态时，试画出输出波形。
若是是“与非”门、“或”门、“或非”门则又如何？分别画出输出波形，最后总结上述四种门电路的控制作用。
图 8-48题8-2图解各种门电路的输出波形如图5－ 4 所示。
与门与非门或门或非门图 5－4 习题 5－ 2 的解图它们的控制作用分别为：（1）与门：控制端 B 为高电平时，输出为 A 信号；控制端 B 为低电平时，输出为低电平。
（ 2）与非门：控制端 B 为高电平时，输出为 A 信号；控制端 B 为低电平时，输出为高电平。
（ 3）或门：控制端 B 为高电平时，输出为高电平；控制端 B 为低电平时，输出为 A 信号。
（ 4）或非门：控制端 B 为高电平时，输出为低电平；控制端 B 为低电平时，输出为A信号。
8-3 对应图 8-49 所示的电路及输入信号波形，分别画出 F 、 F 、 F 、 F 的波形。
1234a)b)c)d)e)图 8-49题8-3图解各电路的输出波形题8-3 解图所示。
（ a）（ b）（ c）（ d）题 8-3 解图8-4化简以下逻辑函数（方法不限）1） F AB A C C D D2） F A(C D CD) B CD A CD ACD3） F( A B)D(A B BD) C A CBD D 4） F AB CD A CDE BDE AC D EF A B A C C D D解 1）A B A C C D（屡次利用吸取率）A B A C DB AC DF A (CD CD) B CD A CD A CDA CD A CD BCD ACD A CD2）（合并同类项）CD CD BCDCD CDF A (CD CD) B CD A CD A CD或CD CD BCD A CD CDCDF(A B )D(A B BD) C A CBD D3）A B D A B C BD C A CBD DAB D A B C BD C A CBD再利用卡诺图，如题8-4 解图（ a）所示。
第十章 逻辑门电路习题及答案
第十章 逻辑门电路习题及答案一、填空题1、门电路中最基本的逻辑门是 、 、 。
2、数字集成电路按制造工艺不同，可分为 和 两大类。
3、MOS 管的 极阻值高，MOS 管的多余脚不允许悬空，否则易产生干扰信号，或因静电损坏集成块。
4、TTL 集成电路的电源电压一般为 V ，TTL 集成电路的输出 直接接地或电源正极。
5、下图逻辑门电路的输出是 电平。
6、下图逻辑门电路对应的函数式是： 。
7、下图逻辑门电路对应的函数式是 。
8、逻辑函数Y=A+B+C ，若A=B=1、C=0，则Y=9、完成下列数制转换：（1011011）2=（ ）10；（36）10=（ ）2； （386）10=（ ）8421BCD ；（1100100101）8421BCD =（ ）10； （ ）10=（1101000）2；（ ）2=（ 11.25 ）10。
二选择题1、三极管饱和导通的条件是（ ）A 、BE BC 0.7 U >U BE U V ≥B 、BE BC 0.7 U <U BE U V ≥ C 、BE BC 0 U >U BE U V ≤ 2、电路如图10-1所示，则输出F 的表达式为（ ） A 、F A B C =++ B 、F AB = C 、()F A B C =+ 3、电路如图10-2所示，则输出F 的逻辑表达式为（ ） A 、F A B C =++ B 、F ABC = C 、()F A B C =+ 4、电路如图10-2所示，若C 端接地，则F 的逻辑表达式为（ ） A 、F A B C =++ B 、F AB = C 、F A B =+5、电路如图10-3所示，其中（ ）是逻辑函数F AB =的相应电路。
A 、B 、C 、6、如图10-4所示逻辑函数F AB CD =+的相应电路是( )A 、B 、C 、7、已知TTL 电路如图10-5所示，则F 的表达式为（ ）A 、F AB =+ B 、F AB =C 、F A B =+8、右图可实现的功能是（ ）。
常用逻辑门电路及其应用典型练习题1
常用逻辑门电路及其应用典型练习题1注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．在如图所示的门电路的输出信号Y为“0”时，A，B端的输入信号应为（）A．0，1B．0，0C．1，1D．1，0【答案】C【详解】由图可知，该门电路是由一个与门和一个非门组成，已知输出“Y”的信号是“0”，所以其输入的信号是“1”；与门电路的输出是“1”的条件是所有的输入都是“1”，所以可知两个输入端A和B输入的信号都是1。
故C正确。
故选C。
2．监控系统控制电路如图所示，电键S闭合时，系统白天和晚上都工作，电键S断开时，系统仅晚上工作．在电路中虚框处分别接入光敏电阻（受光照时阻值减小）和定值电阻，则电路中A．C是“与门”，A是光敏电阻B．C是“与门”，B是光敏电阻C．C是“或门”，A是光敏电阻D．C是“或门”，B是光敏电阻【答案】D【详解】开关S闭合后，C门的一个输入端就是1，系统不管白天和晚上都工作，说明与另一个输入端的逻辑值无关，这说明C门是“或”门．开关S断开时，C门的一个输入端就是0，要让系统工作，另一个输入端必须是1，也就是高电压，所以B是光敏电阻，故D正确．3．如图所示是一个基本逻辑电路．声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路，该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮，这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路，则下面说法正确的是（）A．R2为光敏电阻，N为或门电路B．R2为光敏电阻，N为与门电路C．R2为热敏电阻，N为或门电路D．R2为热敏电阻，N为非门电路【答案】B【详解】要使小灯泡发光，则要具备两个条件，一是晚上，而是有声音，声音电阻R2的为光敏电阻，两个条件缺一不可是与的关系，所以N为与逻辑电路。
故选B。
4．在集成电路中，经常用若干基本门电路组成复合门电路，如图所示，为两个基本门电路组合的逻辑电路，根据真值表，判断虚线框内门电路类型及真值表内x的值（）A．“与门”，1B．“与门”，0C．“或门”，1D．“或门”，0【答案】D【详解】当AB输入为00时，通过第一个门电路输出为0，输入为01时，输出为1，输入为10时，输出为1，知该门电路为“或”门。
基本逻辑门电路及其应用典型练习题5
基本逻辑门电路及其应用典型练习题5注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．如图所示是一个路灯自动控制门电路，天黑了，路灯自动接通，天亮了，路灯自动熄灭，R G是光敏电阻(有光照射时，阻值会显著减小)，R是分压电阻，J是路灯总开关控制继电器(路灯电路未画)，虚线框内应安装的门电路是()A．“与”门电路B．“非”门电路C．“或”门电路D．前面三种电路都可以【答案】B【详解】有光照时，R G变小，R两端电压增大，即输入的为高电势，而J上电压必须小，继电器才不工作，路灯才是不亮的，所以应为非门电路，B正确。
故选B。
2．如图所示是一个三输入端复合门电路，当C端输入“1”，输出端Z输出“1”时，A、B端的输入分别是（）A．1、1B．0、1C．1、0D．0、0【答案】A【详解】该复合门电路是两个“与”门电路组成，与门的特点是，当所有条件都满足，事件才能发生，所以输出端Y输出1时，前面的输入都是1．故A选项正确．故选A．考点：逻辑电路【点睛】解决本题的关键知道各种门电路的符号，以及知道各种门电路的特点:与门的特点是，当所有条件都满足，事件才能发生，或门的特点是，当某个条件满足，事件就能发生．3．图示为用“与”门、蜂鸣器等元件组成的简易控制电路．若要让蜂鸣器L鸣叫，则电键S1、S2所处的状态为A．S1、S2都闭合B．S1、S2都断开C．S1断开，S2闭合D．S1闭合，S2断开【答案】D【详解】要使蜂鸣器L发声，那么L两端要有电势差，由图可知，蜂鸣器上端的电势为5V，那么要有电压差，蜂鸣器下端的电压应该为低电势，即图中与门的输出应为低电势．根据与门特点，只要有一个输入端为低电势，输出就为低电势．AB中，1s断开，可以使与门输入端为低电势．同理C中2s闭合，可以使与门输入端为低电势，不符合要求，而D符合要求，故选项D正确．4．如图所示A、B分别表示某一个门电路两个输入端的信号，Z表示该门电路输出端的信号，则根据它们的波形可以判断该门电路是（）A．“与”门B．“或”门C．“非”门D．“与非”门【答案】A【详解】将A、B、C、D四个门电路注意代入，与门输入端全为“1”，输出端才为“1”，或门输入端只要有“1”，输出端就为“1”．发现A正确，B、C、D错误．故选A考点：考查了对逻辑电路的理解点评：解决本题的关键掌握门电路的特点，与门的特点：事件的所有条件满足，事件才能发生．或门的特点：只要有一个条件满足，事件就能发生．非门的特点：输入状态和输出状态完全相反．5．表是某逻辑电路的真值表，该电路是（）输入输出000010100111A．B．C．D．【答案】B【详解】由图中真值表可知，当输入端为：00、01、10、11时，输出分别为0、0、0、1；则可知只有两输入端均输入高电平时，才能输出高电平，即只有两输入端均为1时，输出端才为1，故该逻辑电路为与逻辑关系；A．该图与结论不相符，选项A错误；B．该图与结论相符，选项B正确；C．该图与结论不相符，选项C错误；D．该图与结论不相符，选项D错误；故选B．6．下图是一个电工应用某种逻辑电路制作的简单车门报警电路图，图中的两个按钮开关分别装在汽车的两道门上，只要其中任何一个开关处于开路状态，发光二极管就发光，请你根据报警装置的要求回答：电路图的虚线框内应是何种电路？（）A．与门B．或门C．非门D．与非门【答案】B【详解】依题意，只要其中任何一个开关处于开路状态，发光二极管就发光，则该事件是或逻辑关系，相应电路为或门电路。
电工学《逻辑门电路》习题及答案
电工学《逻辑门电路》习题及答案一、 填空题：1. 在时间上和数值上均作连续变化的电信号称为 模拟 信号；在时间上和数值上离散的信号叫做 数字 信号。
2. 数字电路中，输入信号和输出信号之间的关系是 逻辑 关系，所以数字电路也称为 逻辑 电路。
在 逻辑 关系中，最基本的关系是 与逻辑 、 或逻辑 和 非逻辑 关系，对应的电路称为 与 门、 或 门和 非 门。
3．在正逻辑的约定下，“1”表示 高 电平，“0”表示 低 电平。
4. 在正常工作状态下，TTL 门的高电平为3.6 伏，低电平为 0.3 伏。
5. 最简与或表达式是指在表达式中 与项 最少，且 变量个数 也最少。
6．功能为有1出1、全0出0门电路称为 或 门； 相同出0,相异出1 功能的门电路是异或门；实际中 与非 门应用的最为普遍。
7. 在逻辑中的“1”和“0”用来表示 “真”和“假”、“高”和“低”…… 。
二、选择题：1．逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（ B ）。
A 、逻辑加 B 、逻辑乘 C 、逻辑非 2．十进制数100对应的二进制数为（ C ）。
A 、1011110B 、1100010C 、1100100D 、10001003．和逻辑式表示不同逻辑关系的逻辑式是（ B ）。
A 、B 、C 、D 、4. 数字电路中机器识别和常用的数制是（A ）。
A 、二进制B 、八进制C 、十进制D 、十六进制 5. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（C ）。
A 、与非门 B 、或门 C 、或非门 D 、异或门 三、问答题：1．如图1所示当ｕA 、ｕB 是两输入端门的输入波形时，对应画出下列门的输出波形。
① 与门 ② 与非门 ③ 或非门 ④ 异或门 解：①与门“有0出0， 全1出1” ②与非门“有0出1, 全1出0” ③或非门“有1出0, 全0出1”④异或门“相异出1,相同出0”AB B A +B A ⋅B B A +⋅A B A +u A tuBt图1四、计算题1.在图2示的电路中，判断三极管工作在什么状态？解：(a)(mA)(mA)(mA)因>,所以三极管处于饱和状态。
(完整)数字逻辑电路第1-6章作业汇总,推荐文档
5(5 分)、
格雷码的特点是相邻两个码组之间有
A、 4
位码元不同。
B、 3
C、 2
D、 1
参考答案： D
6(5 分)、
与十进制数 12.5 等值的二进制数为： A、 1100.10 B、 1011.11 C、 1100.11 D、 1100.01
参考答案： A
7(5 分)、
单选题 1(10 分)、
8421BCD 码 1001 对应的余 3 码为 A、 0011 B、 1100 C、 1000 D、 0001
参考答案： B
第一章
2(10 分)、
-3 的四位补码（含符号位）为： A、 1011 B、 1101 C、 1110 D、 1100
参考答案： B
3(10 分)、
接入滤波电路 C、
加入选通脉冲 D、
修改逻辑设计 参考答案： A
12(3 分)、
格雷码的特点是相邻两个码组之间有
位码元不同。
A、 4
B、 3
C、 2
D、 1
参考答案： D
13(3 分)、
下列各种门电路中， 与”。
电路输出端可以并联在一起形成“线
A、 具有推拉式输出级的 TTL 门电路；
)
A、
ABCD' B、
A'BCD' C、
AB'C'D' D、
ABCD 参考答案： C
3(5 分)、
“或非”门中的某一输入值为“0”，那么它的输出值是 A、 为“0” B、 要取决于其它输入端的值
C、 为“1”
D、 取决于正逻辑还是负逻辑
参考答案： B
4(5 分)、
基本逻辑门电路典型练习题7
基本逻辑门电路典型练习题71．基本逻辑电路——门电路中所谓“门”，就是一种开关，在一定条件下它允许信号通过；如果条件不满足，信号就被阻挡在“门”外。
如图所示的电路是用来说明“______”逻辑关系的电路。
（选填“与”、“非’’或者“或”）【答案】与【详解】图中两个开关串联，只有都闭合时，灯L才能亮，所以该逻辑关系为“与”逻辑关系。
2．如图为包含某逻辑电路的一个简单电路图，L为小灯泡，光照射电阻R'时，其阻值将变得远小于R。
该逻辑电路是__________（选填“与”、“或”或“非”）门电路。
当电阻R'受到光照时，小灯泡L将__________（选填“发光"或“不发光”）。
【答案】非发光【详解】[1][2]该逻辑电路为非门电路，非门电路的特点是输入状态和输出状态相反，当电阻R'受到光照时，其阻值将变得远小于R，则R两端的电势差大，R'两端的电势差小，则输入端为低电势，那么输出端为高电势，小灯泡L发光。
3．如图所示为一个逻辑门的输入端A、B上和输出端Z上的电信号，此逻辑电路为__________门电路，该逻辑门的符号是__________。
【答案】 与【详解】[1][2]由图象知输入端都为高电势时，输出端才为高电势，此逻辑电路为 与门电路，该逻辑门的符号是4．电子电路中的信号可以分为___________信号和___________信号。
数字信号的两个工作状态可以用“___________”和“___________”来表示。
在数字电路中分别代表___________电压和___________电压。
【答案】 数字 模拟 0 1 低 高【详解】[1][2]电子电路中的信号可以分为数字信号和模拟信号。
[3][4]数字信号的两个工作状态可以用“0 ”和“1”来表示。
[5][6]在数字电路中分别代表低电压和高电压。
5．输入只要有“1”，输出即为“1”的电路是___________门；输入只要有“0”，输出即为“0”的电路是___________门；输入是“1”，输出为“___________”的电路是非门。
基本逻辑门电路典型练习题5
基本逻辑门电路典型练习题51．如图所示电路为A．“与”门电路B．“或”门电路C．“非”门电路D．无法判定【答案】C【详解】当开关S闭合时，电灯关、当开关S断开时，电灯亮，输出是输入的否定，这体现了“非”逻辑关系．应选C.点评：解决本题的关键掌握门电路的特点，与门的特点：事件的几个条件都满足，该事件才能发生．或门的特点：只要一个条件得到满足，事件就会发生．非门的特点：输出状态和输入状态相反．2．在基本逻辑电路中，当有一个输入为“1”时，输出是“1”的是（）A．“与”门电路B．“或”门电路C．“非”门电路D．都不可能【答案】B【详解】本题考查“与”、“或”、“非”门电路．据“与”门电路和“或”门电路的真值表可知，C 正确，A、B不正确．3．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系A．与门B．或门C．非门D．与非门【答案】A【详解】由题意知只要由一个常任理事国反对则不通过，为与逻辑关系，A正确BCD错误．故选A。
4．数字信号和模拟信号的不同之处是（）A．数字信号在大小上不连续，时间上连续，而模拟信号则相反B．数字信号在大小上连续，时间上不连续，而模拟信号则相反C．数字信号在大小和时间上均不连续，而模拟信号则相反D．数字信号在大小和时间上均连续，而模拟信号则相反【答案】C【详解】模拟信号随时间的变化是连续的，而数字信号随时间的变化可以连续，也可以不连续；数字信号比模拟信号抗干扰能力强；电子计算机处理的是数字信号．解：模拟信号随时间的变化是连续的，而数字信号随时间的变化可以连续，也可以不连续．故选择ABD错误，C正确．故选C点评：本题考查了：数字信号与模拟信号的区别以及优缺点，是一道基础题．5．如图为监控汽车安全带使用情况的报警电路．S为汽车启动开关，汽车启动时S闭合．R T 为安全带使用情况检测传感器，驾驶员系好安全带时R T阻值变大．要求当驾驶员启动汽车但未系安全带时蜂鸣器报警．则在图中虚线框内应接入的元件是()A．“非”门B．“或”门C．“与”门D．“与非”门【答案】C【详解】未系安全带时R T阻值很小，R T两端的电势差很小，即输入端为高电势，另一输入端已为高电势，此时蜂鸣器报警，知输出端为高电势．若系安全带，R T阻值大，两端电势差也大，即输入端为低电势，此时蜂鸣器不报警，知输出端为低电势．所以该该元件为“与”门．故C对，ABD错误．故选C．6．如图所示为用“与”门构成的简易报警器的示意电路．当报警器发出警报声时，开关S1、S2处于的状态为A．S1闭合，S2断开B．S1断开，S2闭合C．S1、S2都断开D．S1、S2都闭合【答案】A【详解】门电路为与门，输出端为高电位时，报警器工作，此时输入端均为高电位，S1需要闭合，S2需要断开，A选项正确．7．如图是某简单逻辑电路的真值表，根据这个真值表可以判断此逻辑电路使用的门电路和表中的“X”的取值分别为（）A．或门，X=1B．与门，X=1C．非门，X=0D．或门，X=0【答案】A【分析】或门的特点是只要有一个条件满足，事件就能发生，即输入中有一个是1，输出就为1；与门的特点是条件全部满足，事件才能发生，即输入中全部是1，输出才为1；非门的特点是输入状态和输出状态完全相反，即输入为1，输出为0；输入为0，输出为1．【详解】从真值表中可知输入为“1，1”“1，0”输出为“1”，输入“0，0”输出为“0”，则只要有一个条件满足，事件就能发生，即输入中有一个是1，输出就为1，符合或门的特点，可知该门电路是或门，所以输入“0，1”，输出X为1．A正确；故选A．8．如图为三个门电路符号，A输入端全为“1”，B输入端全为“0”，则（）A．乙为“或”门，输出为“1”B．乙为“与”门，输出为“0”C．甲为“非”门，输出为“1”D．丙为“与”门，输出为“1”【答案】A【详解】由图可知：甲为“非”门电路，当输入1时，输出0，乙为“或”门电路，当输入1、0时，输出1；丙为“与”门电路，当输入1、0时，输出0，故A正确，BCD错误．【点睛】本题考查了基本逻辑门电路的输入输出逻辑关系，要求能认识常见的门电路，并能正确理解逻辑原理．9．模拟交通路口拍摄闯红灯的电路如图所示，当汽车通过路口时，S1闭合；当红灯亮起时，S2闭合，若要在汽车违章时进行拍摄，且摄像仪需要一定的工作电压，能实现此功能的逻辑门电路是（）A．B．C．D．【答案】C【分析】由题意可知摄像仪应在汽车通过和红灯亮起时两个条件同时满足时才能工作，则由门电路的性质可得出正确的电路结构。
数字电路(逻辑门电路)单元测试与答案
一、单选题1、图中所示电路的功能是（）。
A.这是二输入端的与门B.这是二输入端的或门C.这是二输入端的与非门D.其他答案都不正确正确答案：D2、图中所示电路的功能是（）。
A.ABCB. AB+CC.(A+B)CD. 其他答案都不对正确答案：B3、假设图中各元件参数满足三极管非线性工作的条件，则电路输出的表达式为（）。
A.AB̅̅̅̅B.AB̅̅̅̅̅̅̅C.A+BD.A⊕B正确答案：C4、CMOS电路功耗低主要是因为（）。
A.等效电阻小B.工作电压低C.体积小D.静态电流小正确答案：D5、图中电路的输出为（）A.或B.与非C.或非D.与正确答案：B6、图中电路的输出为（）A.ABC+DB.A̅+B̅∙D̅+C∙D̅C.A(BC+D)D. A̅(BC+D)正确答案：B7、下面的逻辑符号表示的是（）。
A.漏极开路的反相器B.漏极开路的缓冲电路C.三态输出反相器D.三态输出缓冲电路正确答案：D8、下图的输出L的逻辑表达式为（）A.A̅B.A⊕BC.A∙BD.A正确答案：C9、普通的CMOS电路输出端并联，其结果是（）A.低电平B.高电平C.高阻态D.其他答案都不对正确答案：D10、TTL门的输出级一般采用推拉式输出结构，这样做的好处是（）。
A.降低功耗B.提高电路的抗干扰能力C.减少电路体积D.提高电路带负载的能力正确答案：D11、门电路输出、输入的高电平（）。
A.有最大值和最小值B.没有最大值，只有最小值C.没有最小值，只有最大值D.没有最大值和最小值正确答案：A12、门电路输入、输出的低电平（）A.没有最小值，只有最大值B.没有最大值，只有最小值C.有最大值和最小值D.没有最大值和最小值正确答案：C13、下列关于光电耦合器的说法中，正确的是（）。
A.可以把输入的电信号转换成光信号输出B.可以实现输入、输出的电气隔离C.输入、输出都是光信号D.可以把输入的光信号转换成电信号输出正确答案：B14、图中门1输出的高电平（）。
数字逻辑电路第1-6章作业汇总
第一章单选题1(10分)、8421BCD码1001对应的余3码为∙A、0011∙B、1100∙C、1000∙D、0001参考答案： B2(10分)、-3的四位补码（含符号位）为：∙A、1011∙B、1101∙C、1110∙D、1100参考答案： B3(10分)、若1100是2421BCD码的一组代码，则它对应的十进制数是∙A、5∙B、6∙C、7∙D、8参考答案： B4(10分)、十六进制数FF对应的十进制数是∙A、253∙B、254∙C、255∙D、256参考答案： C5(10分)、二进制数111011.101转换为十进制数为：∙A、58.625∙B、57.625∙C、59.625∙D、60.125参考答案： C6(10分)、设二进制变量A=0F0H,B=10101111B,则A和B与运算的结果是∙A、10100000∙B、11111111∙C、10101111∙D、11110000参考答案： A7(10分)、-3的四位原码为：∙A、1111∙B、1010∙C、1011∙D、1101参考答案： C8(10分)、格雷码的特点是相邻两个码组之间有位码元不同。
∙A、4∙B、3∙C、2∙D、1参考答案： D9(10分)、字符‘A’的ASCII码为∙A、40H∙B、41H∙C、42H∙D、44H参考答案： B10(10分)、与十进制数12.5等值的二进制数为：∙A、1100.10∙B、1011.11∙C、1100.11∙D、1100.01参考答案： A第二章单选题1(6分)、逻辑函数L=AB+AC的真值表中，使得L=1的输入变量组合有多少种？3∙B、4∙C、5∙D、6参考答案： A2(6分)、字符‘A’的ASCII码为∙A、40H∙B、41H∙C、42H∙D、44H参考答案： B3(6分)、逻辑函数y=A⊙B，当A=0,B=1时，y= 。
∙A、∙B、1∙C、不确定∙D、2参考答案： A4(6分)、若两逻辑式相等，则它们的对偶式也相等，这就是【】。
基本逻辑门电路典型练习题4
基本逻辑门电路典型练习题4 1．下面说法正确的是()A．根据E＝Fq可知，电场中某点的电场强度与试探电荷所带的电荷量成反比B．逻辑电路中，高电位状态用“1”表示，表示该点与电源正极相连，电压大于或等于1v C．对于同种材料的导体，在温度不变的情况下，横截面积一定，电阻与导体的长度成反比D．静电屏蔽不一定要用密封的金属容器，金属网也能起到屏蔽作用【答案】D【详解】A．电场中某点的电场强度与试探电荷所带的电荷量与所受的电场力均无关，选项A错误；B．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示；“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数值，选项B错误；C．对于同种材料的导体，在温度不变的情况下，横截面积一定，电阻与导体的长度成正比，选项C错误；D．静电屏蔽不一定要用密封的金属容器，金属网也能起到屏蔽作用，选项D正确。
故选D。
2．关于逻辑电路，下列说法正确的是()A．逻辑电路就是数字电路B．逻辑电路可存在两种以上的状态C．集成电路由三种最基本的门电路构成D．集成电路可靠性高、寿命长，但耗电量高【答案】A【详解】AB．数字电路主要研究电路的逻辑功能，逻辑电路只存在两种状态，即“有”或“没有”，没有第三种状态，选项A正确，B错误；CD．集成电路是以半导体材料为基片，将组成电路的各种元器件和连线集成在同一基片上，成为具有一定功能的微电路系统，具有可靠性高、寿命长，但耗电量低的特点，选项CD错误。
故选A。
3．如图所示为或门逻辑电路，真值表中输出端Z从上至下的取值顺序是（）A．0010B．1100C．1101D．0001【答案】C【详解】因为是或门逻辑电路，所以只有当AB输入都为0时Z端输出才为0，其他Z端输出都为1。
故选C。
4．如图所示的逻辑电路，输入A、B、C的值分别为1、1、1，则X、Y、Z的值分别为（）A．0、0、0B．0、1、0C．1、0、0D．1、1、1【答案】C【详解】加在或门两端AB均为1，则X输出为1；加在非门端为1时，输出为0；则加在与门两端为1、0，故Z输出为0。

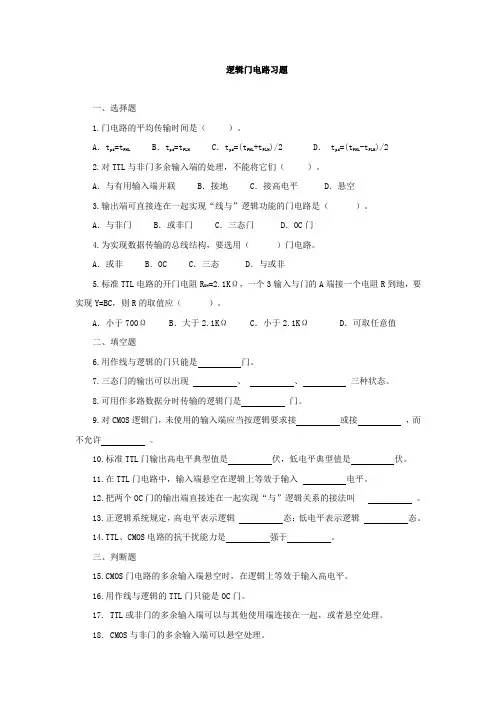

逻辑门电路习题
逻辑门电路习题一、选择题1.门电路的平均传输时间是（）。
A．t pd=t PHL B．t pd=t PLH C．t pd=(t PHL+t PLH)/2 D． t pd=(t PHL-t PLH)/22.对TTL与非门多余输入端的处理，不能将它们（）。
A．与有用输入端并联 B．接地 C．接高电平 D．悬空3.输出端可直接连在一起实现“线与”逻辑功能的门电路是（）。
A．与非门 B．或非门 C．三态门 D．OC门4.为实现数据传输的总线结构，要选用（）门电路。
A．或非 B．OC C．三态 D．与或非5.标准TTL电路的开门电阻R ON=2.1KΩ，一个3输入与门的A端接一个电阻R到地，要实现Y=BC，则R的取值应（）。
A．小于700Ω B．大于2.1KΩ C．小于2.1KΩ D．可取任意值二、填空题6.用作线与逻辑的门只能是门。
7.三态门的输出可以出现、、三种状态。
8.可用作多路数据分时传输的逻辑门是门。
9.对CMOS逻辑门，未使用的输入端应当按逻辑要求接或接，而不允许。
10.标准TTL门输出高电平典型值是伏，低电平典型值是伏。
11.在TTL门电路中，输入端悬空在逻辑上等效于输入电平。
12.把两个OC门的输出端直接连在一起实现“与”逻辑关系的接法叫。
13.正逻辑系统规定，高电平表示逻辑态；低电平表示逻辑态。
14.TTL、CMOS电路的抗干扰能力是强于。
三、判断题15.CMOS门电路的多余输入端悬空时，在逻辑上等效于输入高电平。
16.用作线与逻辑的TTL门只能是OC门。
17. TTL或非门的多余输入端可以与其他使用端连接在一起，或者悬空处理。
18. CMOS与非门的多余输入端可以悬空处理。
数字逻辑电路试卷(附答案)
一、填空题（每空1分，共10分）1．逻辑函数 的两种标准形式分别为。
2．将2004个“1”异或起来得到的结果是（0）。
3．半导体存储器的结构主要包含三个部分，分别是（ 译码器 ）、（存储阵列）、（ 控制逻辑）。
4．A/D 转换的四个过程是采样、保持 、量化和（编码），其中采样脉冲的频率要求至少是模拟信号最高频率的（2）倍。
5．8位D/A 转换器当输入数字量10000000为5v 。
若只有最低位为高电平，则输出电压为（5/128）v ；当输入为10001000，则输出电压为（5*136/128）v 。
6．就逐次逼近型和双积分型两种A/D 转换器而言，（双积分型）的抗干扰能力强，（逐次逼近型）的转换精度高。
7．（61. 5)10 == (3D.8)16 = (10010001.1000)5421BCD ；8．已知某74ls00为2输入4与非门，I OL =22mA ，I OH =2mA ， I IL =2mA ， I IH =40μA ，则其低电平输出的扇出系数N OL =（11），其高电平输出的扇出系数N OH =（ 50）；9．函数的最小项表达式为F=（4.5.7），最大项表达式为（0.1.2.3.6）10. 根据对偶规则和反演规则，直接写出的对偶式和反函数，Fd =（)， =()； 11．12．已知X=（-17），则X 的8位二进制原码为（10001001），其8位二进制补码为（11110111）；13．T' 触发器的次态方程是（Qn+1 = ~Qn ）；14．D 触发器的次态方程是（ ）；15．根据毛刺的不同极性，可以将逻辑险象分为0型险象和1型险象，对于一个逻辑表达式，若在给定其它变量适当的逻辑值后，出现F=（）的情形，则存在1型险象；二、单选题（每题2分，共20分）1．表示任意两位无符号十进制数需要（B ）二进制数。
A．6 B．7 C．8 D．92. 一个多输入与非门，输出为0的条件是（C）A 只要有一个输入为1，其余输入无关B 只要有一个输入为0，其余输入无关C 全部输入均为1D 全部输入均为03．余3码10001000对应的2421码为（ C ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章逻辑门电路（Logic Gates Circuits）1．知识要点CMOS逻辑电平和噪声容限；CMOS逻辑反相器、与非门、或非门、非反相门、与或非门电路的结构；CMOS逻辑电路的稳态电气特性：带电阻性负载的电路特性、非理想输入时的电路特性、负载效应、不用的输入端及等效的输入/输出电路模型；动态电气特性：转换时间、传输延迟、电流尖峰、扇出特性；特殊的输入/输出电路结构：CMOS传输门、三态输出结构、施密特触发器输入结构、漏极开路输出结构。
重点：1．CMOS逻辑门电路的结构特点及与逻辑表达式的对应关系；2．CMOS逻辑电平的定义和噪声容限的计算；3．逻辑门电路扇出的定义及计算；4．逻辑门电路转换时间、传输延迟的定义。
难点：1．CMOS互补网络结构的分析和设计；2．逻辑门电路对负载的驱动能力的计算。
（1）PMOS和NMOS场效应管的开关特性MOSFET管实际上由4部分组成：Gate，Source，Drain和Backgate，Source和Drain之间由Backgate连接，当Gate对Backgate的电压超过某个值时，Source和Drain之间的电介质就会形成一个通道，使得两者之间产生电流，从而导通管子，这个电压值称为阈值电压。
对PMOS管而言，阈值电压是负值，而对NMOS管而言，阈值电压是正值。
也就是说，在逻辑电路中，NMOS管和PMOS管均可看做受控开关，对于高电平1，NMOS导通，PMOS截断；对于低电平0，NMOS截断，PMOS导通。
（2）CMOS门电路的构成规律每个CMOS门电路都由NMOS电路和PMOS电路两部分组成，并且每个输入都同时加到一个NMOS管和一个PMOS管的栅极（Gate）上。
对正逻辑约定而言，NMOS管的串联（Series Connection）可实现与操作（Implement AND Operation），并联（Parallel Connection）可实现或操作（Implement OR Operation）。
PMOS电路与NMOS电路呈对偶关系，即当NMOS管串联时，其相应的PMOS管一定是并联的；而当NMOS 管并联时，其相应的PMOS管一定需要串联。
基本逻辑关系体现在NMOS管的网络上，由于NMOS网络接地，输出需要反相（取非）。
（3）CMOS逻辑电路的稳态电气特性一般来说，器件参数表中用以下参数来说明器件的逻辑电平定义：V OHmin输出为高电平时的最小输出电压V IHmin能保证被识别为高电平时的最小输入电压V OLmax能保证被识别为低电平时的最大输入电压V ILmax输出为低电平时的最大输出电压不同逻辑种类对应的参数值不同。
输入电压主要由晶体管的开关门限电压决定，而输出电压主要由晶体管的“导通”电阻决定。
噪声容限是指芯片在最坏输出电压情况下，多大的噪声电平会使得输出电压被破坏成不可识别的输入值。
对于输出是高电平的情况，其最坏的输出电压是V OHmin，如果要使该电压能在输入端被正确识别为高电平，即被噪声污染后的电压值应该不小于V IHmin，则噪声容限为V OHmin V IHmin。
对于输出是低电平的情况，噪声容限为V ILmax V OLmax。
输出电流的定义如下。
I OLmax：输出低态且仍能维持输出电压不大于V OLmax时，输出端能吸收的最大电流；I OHmax：输出高态且仍能维持输出电压不小于V OHmin时，输出端可提供的最大电流。
（4）扇出逻辑门的扇出（fanout）是指该门电路在不超出其最坏情况负载规格的条件下能驱动的输入端的个数。
扇出不仅依赖于输出端的特性，还依赖于它驱动的输入端的特性。
扇出的计算必须考虑输出的两种可能状态：高电平状态和低电平状态。
直流扇出能力的计算方法为：最大输出电流/最大输入电流。
一个门电路的高电平扇出和低电平扇出不一定相等。
通常，门电路的总扇出应为高电平扇出和低电平扇出中的较小值。
（5）CMOS电路的动态特性转换时间可分为输出上升时间t r和输出下降时间t f，其值的大小和门的导通电阻与负载电容之积成正比。
传输延迟时间t p指的是从输入变化到输出变化所需的时间。
其值取决于器件内部的结构与信号传输的路径；同一个器件，不同输入/输出间的传输延迟可能不同，由多种因素决定。
（6）CMOS电路的功耗输出不变时的CMOS电路功耗称为静态功耗。
CMOS电路在状态转换时消耗的电能称为动态功耗，其来源是输出端上的电容性负载C L，输出从低到高转换时，电流流过P沟道晶体管给负载充电，类似地，输出从高到低转换时，电流流过N沟道晶体管给负载放电，这两种情况下晶体管导通的电阻都消耗功率。
充电开始时电压变化为V DD，结束时电压变化很小，故平均电压变化为V DD/2，则每次转换消耗的电能为2L DD /2C V，若每秒钟变化2f次，则由电容性负载引起的动态功耗为2L DDC V f。
2．ExercisesThe Stub Series Terminalted low Voltage(SSTV) logic family, used for SDRAM modules, defines a LOW signal to be in the range ～, and a HIGH signal to be in the range ～. Under a positive-logic convention, indicate the logic value associated with each of the following signal levels:(a) (b) (c) (d)(e) (f) (g) (h)(a) 0 (b) 0 (c) 1 (d) undefined(e) undefined (f) undefined (g) 1 (h) undefinedRepeat exercise using a negative-logic convention.(a) 1 (b) 1 (c) 0 (d) undefined(e) undefined (f) undefined (g) 0 (h) undefinedTrue or false: For a given set of input values, a NAND gate produces the opposite output as a NOR gate.When the two inputs are different, it will be ture.For a given silicon area, which is likely to be faster, a CMOS NAND gate or a CMOS NORCMOS NAND will be faster than CMOS NOR.Which has fewer transistors, a CMOS inverting gate or a noninverting gateCMOS inverting gate has fewer transistors.For each of the following resistive loads, determine whether the output drive specifications of the 74HC00 over the commercial operating range are exceeded (use V OLmax = ，V OHmin = and V CC = V). You may not exceed I OLmax (4mA) or I OHmax (4mA) in any state.(1) to V CC and 820 to GND(2) 470 to V CC and 470 to GND(1) V Thev = Vcc ×R2 / (R1+R2)= 5×820 / (1200+820) ≈I Short = Vcc / R1 R Thev = V Thev / I Short = R1×R2 / (R1+R2) = 1200×820 / (1200+820) ≈∵V OHmin = ∴ I OH = (V OHmin -V Thev ) / R Thev ≈ mA < I OHmax = 4 mA ∵V OLmax = ∴ I OL = (V Thev - V OLmax ) / R Thev ≈ mA < I OLmax = 4 mA 因此，没有超出商用工作范围，可以正常驱动负载。
(2) V Thev = Vcc ×R2 / (R1+R2)= 5 / 2 =I Short = Vcc / R1 R Thev = V Thev / I Short = R1×R2 / (R1+R2)= 470 / 2 = 235∵V OHmin = ∴ I OH = (V OHmin -V Thev ) / R ThevOHmax ∵V OLmax = ∴ I OL = (V Thev - V OLmax ) / R Thev ≈ mA > I OLmax = 4 mA 因此，超出了商用工作范围，不能驱动负载。
4.7 A particular Schmitt-trigger inverter has ILmax V = V, IHmin V = V, T+V = V, and T V - = V. How much hysteresis does it haveHysteresis = T+V -T V -= =Discuss the pros and cons of larger versus smaller pull-up resistors for open-drain CMOS outputs.较小的上拉电阻：优点是输出电平在上升时较快，使得其工作运行的速度较快；缺点是在输出低电平时电源对地的电流较大，使得其功耗较大。
较大的上拉电阻：优点是在输出低电平时电源对地的电流较小，使得其功耗较小；缺点是输出电平在上升时较慢，使得其工作运行的速度较慢。
How many diodes are required for an n-input diode AND gaten diodes are required.Compute the maximum fanout for each of the following cases of a TTL output driving multiple TTL inputs. Also indicate how much “excess” driving capability is available in the LOW or HIGH state for each case.( Refer to datasheets in Appendix )(1) 74LS driving 74AS (2) 74LS driving 74F(1) 根据数据表，74LS的I OLmax = 8 mA，74AS的I ILmax = mA∴ Low-state Fan-Out = 8 / = 1674LS的I OHmax = -400μA，74AS的I IHmax = 20μA∴ High-state Fan-Out = 400 / 20 = 20因此，总的最大扇出为16。
