塔吊漏电保护器参数选择
塔吊专用箱漏电保护器跳闸常见解决方案
塔吊专用箱漏电保护器跳闸常用解决方法塔吊配电设施设置依据1.《施工现场临时用电安全技术规范》(JGJ46-2005)总则1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合以下规定：1 采用三级配电系统；2 采用TN-S接零保护系统；3 采用二级漏电保护系统。
2.第8章8.2.10 开关箱中漏电保护器的额定漏电电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。
3.第八章8.2.10 总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
根据以上三条规定及相关地标、企业规范，施工现场塔吊基本采用在塔吊基础旁设置一台塔吊专用箱，专用箱电源由就近一级分总箱供电的方式为塔吊提供电源。
按规定塔吊专用箱为塔吊开关箱，漏保动作电流为30mA，动作时间0.1s。
目前塔吊基本都带变频器。
受变频器高次谐波影响，极易跳闸，甚至有些塔吊一东就跳闸。
不仅影响施工进度，而且塔吊在吊重物运转过程中突然跳闸，容易造成安全事故。
跳闸常用解决方法1. 调大漏电参数2.更换抗高次谐波漏保3.将漏保上口零线拆掉或者虚接4.更换漏保外壳，将标有小漏电参数的外壳换到大漏保上5.零线绕过漏保第一种方法施工现场使用较为普遍，不少地区及企业在塔吊专用箱内允许使用50mA不动作，100mA动作，动作时间0.1s；或者75mA不动作，150uA动作，动作时间0.1s的漏电保护器。
当塔吊较新时，100mA/0.1s及150mA/0.1s漏保基本能够满足使用要求。
当塔吊使用时间长绝缘老化，或者塔吊机型较老时，上述两种漏保将不能满足使用要求，需将漏保漏电参数继续上调，上调为动作电流200mA，不动作电流100mA,动作时间0.1s或者更大漏电电流的漏保。
塔吊选用漏保额定电流基本为250A及以下，市面上常见的250A及以下漏保漏电参数为100mA/0.1s,150mA/0.1s,200mA及以上漏保需提前跟厂家定制，且当漏电参数大于150mA/0.1s时，基本属于违规漏保。

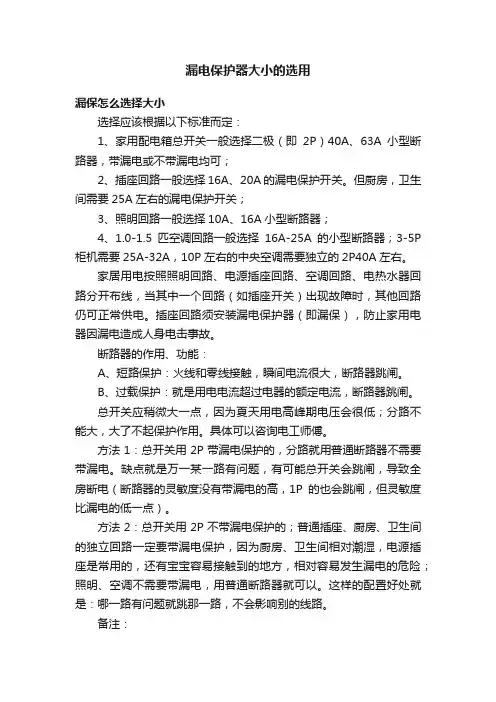

漏电保护器大小的选用
漏电保护器大小的选用漏保怎么选择大小选择应该根据以下标准而定：1、家用配电箱总开关一般选择二极（即2P）40A、63A小型断路器，带漏电或不带漏电均可；2、插座回路一般选择16A、20A的漏电保护开关。
但厨房，卫生间需要25A左右的漏电保护开关；3、照明回路一般选择10A、16A小型断路器；4、1.0-1.5匹空调回路一般选择16A-25A的小型断路器；3-5P 柜机需要25A-32A，10P左右的中央空调需要独立的2P40A左右。
家居用电按照照明回路、电源插座回路、空调回路、电热水器回路分开布线，当其中一个回路（如插座开关）出现故障时，其他回路仍可正常供电。
插座回路须安装漏电保护器（即漏保），防止家用电器因漏电造成人身电击事故。
断路器的作用、功能：A、短路保护：火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
总开关应稍微大一点，因为夏天用电高峰期电压会很低；分路不能大，大了不起保护作用。
具体可以咨询电工师傅。
方法1：总开关用2P带漏电保护的，分路就用普通断路器不需要带漏电。
缺点就是万一某一路有问题，有可能总开关会跳闸，导致全房断电（断路器的灵敏度没有带漏电的高，1P的也会跳闸，但灵敏度比漏电的低一点）。
方法2：总开关用2P不带漏电保护的；普通插座、厨房、卫生间的独立回路一定要带漏电保护，因为厨房、卫生间相对潮湿，电源插座是常用的，还有宝宝容易接触到的地方，相对容易发生漏电的危险；照明、空调不需要带漏电，用普通断路器就可以。
这样的配置好处就是：哪一路有问题就跳那一路，不会影响别的线路。
备注：1P断路器为单进单出，只有火线进断路器，断路器只控制火线；2P断路器为双进双出，即火线和零线都进断路器，断路器同时控制火线与零线；从外形上看，2P断路器的宽度比1P断路器宽一倍。
漏电保护器：即带漏电保护装置的断路器，作用是当漏电或人体触电时，电流超过30毫安时，漏电附件就能够自动跳闸，可以确保人身安全。
建筑工地配电箱一二三塔吊内配置
4、断路器DZ20Y—100/3300用在现场二级配电箱分断路
口口1
器上
2、分配电箱——二级配电箱内配置
序号
名称
型号
额定电流
额定剩余动作电流
分段时间
配置数量
备注
1
总断路器
DZ20Y—
400/
3300
400A
1
2
分回路断路器
DZ20Y—
、漏电断路器DZ15LE—400/3901用在现场弯曲机、调直机的配
电箱上
2、漏电断路器DZ15LE—100/3901用在现场弯曲机、调直机的配电箱上
3、断路器DZ20Y—225/3300用在现场塔吊、对焊接、泵车开关箱上
4、断路器DZ20Y—100/3300用在现场二级配电箱分断路器上
60D40
40A
2
4
模数插座3孔
DZ47—16
16A
4
5
零线排
100A
1
6
地线排
100A
1
7
绝缘导线
BV—4
8
9
1、如果漏电断路器为透明塑料外壳式可见分断触点，可以不在漏电断路器前加装刀开关或透明塑壳断路器。
2、只在一级箱和开关箱内加装漏电断路器，实现三级配电两级保护的目的。
10
备注
箱子规格500x600x180箱体厚度
2
分回路漏电断路器
DZ20LE—
400/3300
400A
30mA
2
3
分回路漏电断路器
DZ15LE—
100/4901
100A
30mA
塔机配电中漏电保护器选择的几点看法
塔机配电中漏电保护器选择的几点看法塔机是施工现场中重要的物料垂直运输机械，为确保塔机安全运行，除进行良好的设备保养外，配电是不可或缺的一环。
必须采取切实可行，运行有效的措施，确保其供电系统的可靠运行。
漏电保护器作为塔吊的防护电器，要尽可能减少它的误动作。
为确保运行线路的可靠性，就要对其进行有效的选择。
一、《施工现场临时用电安全技术规范》（JGJ46-88）中对塔吊电气的要求第8.2.1条要求塔式起重机电气设备应符合《塔式起重机安全规程》（JGJ144-94）中的要求。
《规程》第8.3.1条：“起重机应根据（GB/T13572）中7.7条的要求设置短路及过流保护，欠压、过压及失压保护，零位保护，电源错相及断相保护”。
这就要求对塔吊专设回路供电的配电箱不仅对线路和用电设备有监视作用，同时要对控制电路起补充保护作用。
8.1.2条规定电气元件的选择应考虑起重机工作时，振动大，接电频繁，露天作业等特点。
这点要求塔吊设置场所要防振，供电要可靠，配电装置要设防雨措施。
二、塔吊失电的危害性施工现场特别是塔机用电，当塔机掉电后，整机处于失控状态，吊臂随风转动，吊钩无法升降、变幅、制动容易撞倒施工人员和临建设施等地方，从而引发事故，因此作为给塔吊供电的配电装置必须确保其配电的可靠性。
针对上述内容，为我们明确了塔吊配电箱中的漏电保护器主要提供间接保护作用，从而形成分级分段保护功能。
漏保参数配置关系到配电的可靠性，选择参数太大，会影响保护效果。
选择参数太小，会造成频繁跳闸。
三、加设漏电保护器的必要性塔吊作为施工现场中的重要负荷，其漏电保护器的选择一要确保用电安全，二要确保用电可靠，施工现场虽然改TN-C为TN-S后，提高了供电安全。
但由于仍然存在着保护灵敏感度有限问题。
对于大容量设备的碰壳故障不能迅速切断保险，对于较小电流的漏电故障又不能切断保险，而这种漏电电流对作业人员仍然有触电的危险，所以还必须加装漏电保护器进行保护。
塔吊用电配置
南京医科大学康达学院三期体育馆工程塔吊用电配置中兴建设有限公司2018年12月23日塔吊用电配置一、塔吊负荷计算及导线选择1.负荷计算QTZ63塔吊，（ZP5510P）35.5KW380V JC=25%，总功率为35.5KW2.导线选择：查表得总配至塔吊分配箱选用YJV4*35+1*253.塔吊专用箱至开关箱导线截面及开关箱元件选择a.开关选择：HR6-160/30其熔断器电流RT=1.25ijs=149A,取150Ab.导线截面为YJV4*25+1*16c.漏电保护器DZ20L-160/4330其漏电动作时间小于0.1S，其漏电动作电流小于30Ma二、配电箱、开关箱得设置1、配电箱要安装在其正常工作位置，安装牢固、稳定、端正，固定式配电箱，开关箱的中心点与地面的垂直距离为1.4-1.6M，移动式配电箱，开关箱的中心与地面的垂直距离为0.8-1.6m。
2、配电箱、开关箱内的电气配置和接线严禁随意改动，并不得随意挂其它用电设备。
进线和出线的接线头必须安装接线鼻，才能与配电箱、开关箱内的接线排相连接。
并防止受腐蚀、拉力和机械损伤，不得被杂物掩埋。
3、各线配电箱门上要有名称、用途、分路标记及内部电气系统接线图，以防误操作。
4、各线配电箱要配锁，并由专人负责开启和关闭上锁，各线配电箱内不得放置任何杂物，尤其是易燃易爆物，腐蚀介质和金属物并经常保持清洁。
5、配电装置送电和停电时，必须严格遵守下列操作顺序：①送电操作顺序为：总配电箱→分配电箱→开关箱②停电操作顺序为：开关箱→分配电箱→总配电箱6、如遇发生人员触电或电气火灾的紧急情况。
则允许就地，就近，迅速切断电源。
7、施工现场下班，停止工作时，必须将班后不用的配电装置，分闸断电并上锁。
班中停止作业一小时以上，相关动力开关箱，应断电上锁。
暂时不用的配电装置也应断电上锁。
8、配电箱、开关箱，设置场所要将持开燥、通风、常温。
应及时清除周边的易烧易爆物，腐蚀介质，积水杂物，并留有足够两人同时工作的空间和通道。
漏电保护器的额定电流怎么选择
漏电保护器的额定电流怎么选择
漏电爱护器爱护的是人身平安，使人不会应为接触到大电流而引起心室纤维性抖动死亡，所以防止人员直接接触带电导体的漏电爱护器必需小于30mA，防止人员间接接触带电导体（如带电导体绝缘损坏遇到外壳引起的漏电），漏电电流可以为100～300mA。
漏电爱护器的额定值
（1）额定频率为50HZ。
（2）额定电压Un为220V，380V。
（3）帮助电源电压Usn为：直流为12、24、40、60、110、220V；沟通为12、48、220、380V。
（4）额定电流In为6、10、16、2O、25、32、4O、50、（60）、63、100、（125）、160、200、250A。
带括号的不优先推举采纳。
（5）额定漏电动作电流In·dz为0.006、0.01、（0.015）、0.03、（0 .05）、（0.075）、0.1、（0.2）、0.3、0.5、1、3、5、10、20A。
带括号的值不优先采纳。
（6）额定漏电不动作电流的优选值为0.5I n·dz。
（7）漏电爱护器的最大分断时间：
l）* 直接接触爱护。
当动作电流I n·dz≤0.03A时，若爱护器流过的零序电流为1倍I n·dz时为0.2s，2倍时为0.1s，流过0.25A时为0.04s；
2）间接接触防护。
流过l倍时为0.2S，2倍时为O.1S，5倍时为
0.04s；。
塔吊漏电保护器参数选择
塔吊漏电保护器参数选择一、塔机安装漏电保护器的必要性塔机是施工现场中重要的垂直水平运输机械，也是施工现场中的较大用电负荷。
为了确保塔机安全运行，除进行良好的设备保养使其各项性能和自身绝缘处于良好状态外，配电系统中漏电保护器的配置是关键。
漏电保护器作为塔机的防护电器，要尽可能减少它的误动作，确保运行线路的可靠性，为此必须对其进行合理的选择。
漏电保护器的选择原则是：一要确保用电安全，二要确保供电可靠。
虽然施工现场临时用电采用了TN-S系统，提高了供用电安全性，但仍然存在漏电保护的灵敏度问题。
大容量设备出现较小的漏电故障电流时，不能使之匹配的断路器跳闸，而这种漏电电流对作业人员依然存在有触电的危险或造成二次伤害。
所以还必须加装漏电保护器进行保护，而且额定漏电参数选择是至关重要的一环。
二、国家的相关标准虽然《塔式起重机安全规程》(GB5144-2006)第8章“电气控制”、《建筑施工安全检查标准》(JGJ59-99)塔机检查评分表、《建筑工程施工现场供用电安全规范》(GB50194-93)第5章5.6节中对塔机配装漏电保护器没有明确要求，但国家为了规范漏电保护器的正确使用，相继颁布了《漏电电流动作保护器(剩余电流动作保护器)》(GB6829-86)、《漏电保护器安全监察规定》(劳安字(1999)16号)和《漏电保护器安装与运行》(GB13955—92)等国家标准，对必须加装漏电保护器(漏电开关)的设备和场所作出统一规定。
2005年2月6日又发布了《剩余电流动作保护装置安装和运行》(GB13955-2005)修改版的国家标准，并于2005年12日1日实施。
塔机作为安装在露天、潮湿、日洒雨淋等恶劣场所的施工机械设备，必须配置漏电保护器。
同样《施工现场临时用电安全技术规范》(JGJ46-2005)行业标准第8章8.2.10条、第9章“9.1.1.4条等明确了开关箱中必须装设漏电保护器，其额定漏电动作电流≤30mA，额定漏电动作时间≤0.1s。
塔吊漏电保护器参数选择
塔吊漏电保护器参数选择一、塔机安装漏电保护器的必要性塔机是施工现场中重要的垂直水平运输机械，也是施工现场中的较大用电负荷。
为了确保塔机安全运行，除进行良好的设备保养使其各项性能和自身绝缘处于良好状态外，配电系统中漏电保护器的配置是关键。
漏电保护器作为塔机的防护电器，要尽可能减少它的误动作，确保运行线路的可靠性，为此必须对其进行合理的选择。
漏电保护器的选择原则是：一要确保用电安全，二要确保供电可靠。
虽然施工现场临时用电采用了TN-S 系统，提高了供用电安全性，但仍然存在漏电保护的灵敏度问题。
大容量设备出现较小的漏电故障电流时，不能使之匹配的断路器跳闸，而这种漏电电流对作业人员依然存在有触电的危险或造成二次伤害。
所以还必须加装漏电保护器进行保护，而且额定漏电参数选择是至关重要的一环。
二、国家的相关标准虽然《塔式起重机安全规程》(GB5144-2006) 第8 章“电气控制”、《建筑施工安全检查标准》(JGJ59-99) 塔机检查评分表、《建筑工程施工现场供用电安全规范》(GB50194-93) 第5 章5.6 节中对塔机配装漏电保护器没有明确要求，但国家为了规范漏电保护器的正确使用，相继颁布了《漏电电流动作保护器(剩余电流动作保护器) 》(GB6829-86) 、《漏电保护器安全监察规定》(劳安字(1999)16 号) 和《漏电保护器安装与运行》(GB13955—92) 等国家标准，对必须加装漏电保护器(漏电开关)的设备和场所作出统一规定。
2005 年2 月6 日又发布了《剩余电流动作保护装置安装和运行》(GB13955-2005) 修改版的国家标准，并于2005 年12 日1 日实施。
塔机作为安装在露天、潮湿、日洒雨淋等恶劣场所的施工机械设备，必须配置漏电保护器。
同样《施工现场临时用电安全技术规范》(JGJ46-2005) 行业标准第8 章8.2.10 条、第9 章“9.1.1.4 条等明确了开关箱中必须装设漏电保护器，其额定漏电动作电流w 30mA额定漏电动作时间w0.1s 。
塔式起重机电气与避雷一般规定
塔式起重机电气和防雷的一般规定
1、塔式起重机的金属结构、轨道、所有电气设备的金属外壳、金属线管等均应可靠接地，接地电阻不大于4Ω，重复接地电阻不大于10Ω。
2、塔式起重机的电气系统应按要求设置短路和过流、失压及零位保护、错相与缺相保护。
切断总电源的紧急开关，应符合要求。
在塔式起重机安装、维修、调整和使用中不得任意改变电路。
3、电气系统对地绝缘电阻不小于0.5ΜΩ。
4、塔机安装位置应避开架空输电线路。
当不能避开时，塔式起重机的任何部分与架空输电线路之间保持安全距离，安全距离应符合表4规定；安全距离达不到表中规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。
<font color="blue">
5、避雷针高度应为1～2m，引下线应与铜导线分开敷设，以确保电气连接，导线截面应不小于16mm2。
6、避雷接地装置应符合《施工现场临时用电技术规范》JGJ46的规定。
塔吊漏电保护器参数选择
塔吊漏电保护器参数选择一、塔机安装漏电保护器的必要性塔机是施工现场中重要的垂直水平运输机械，也是施工现场中的较大用电负荷。
为了确保塔机安全运行，除进行良好的设备保养使其各项性能和自身绝缘处于良好状态外，配电系统中漏电保护器的配置是关键。
漏电保护器作为塔机的防护电器，要尽可能减少它的误动作，确保运行线路的可靠性，为此必须对其进行合理的选择。
漏电保护器的选择原则是：一要确保用电安全，二要确保供电可靠。
虽然施工现场临时用电采用了TN-S系统，提高了供用电安全性，但仍然存在漏电保护的灵敏度问题。
大容量设备出现较小的漏电故障电流时，不能使之匹配的断路器跳闸，而这种漏电电流对作业人员依然存在有触电的危险或造成二次伤害。
所以还必须加装漏电保护器进行保护，而且额定漏电参数选择是至关重要的一环。
二、国家的相关标准虽然《塔式起重机安全规程》(GB5144-2006)第8章“电气控制”、《建筑施工安全检查标准》(JGJ59-99)塔机检查评分表、《建筑工程施工现场供用电安全规范》(GB50194-93)第5章5.6节中对塔机配装漏电保护器没有明确要求，但国家为了规范漏电保护器的正确使用，相继颁布了《漏电电流动作保护器(剩余电流动作保护器)》(GB6829-86)、《漏电保护器安全监察规定》(劳安字(1999)16号)和《漏电保护器安装与运行》(GB13955—92)等国家标准，对必须加装漏电保护器(漏电开关)的设备和场所作出统一规定。
2005年2月6日又发布了《剩余电流动作保护装置安装和运行》(GB13955-2005)修改版的国家标准，并于2005年12日1日实施。
塔机作为安装在露天、潮湿、日洒雨淋等恶劣场所的施工机械设备，必须配置漏电保护器。
同样《施工现场临时用电安全技术规范》(JGJ46-2005)行业标准第8章8.2.10条、第9章“9.1.1.4条等明确了开关箱中必须装设漏电保护器，其额定漏电动作电流≤30mA，额定漏电动作时间≤0.1s。
浅谈塔机漏电保护器的选择
的漏 电保 护器
这并 不是“ 塔 机” 操 作 人员无 视 “ 规范” 规 定故 意违 规 ，
而是 出于无奈。若按 “ 规范 ” 规定 开关 箱 中漏 电保 护器 的额 定漏 电动作 电流 不 大 于 ３ ０ ｍ Ａ， 额定 漏 电动 作 时 间 不 大 于 ０ ． １ ｓ 来选用 ， 则大多数塔机无法 正常工作 ， 即一 起 吊就跳 闸。 这对 于塔机来说是很危险 的， 起 吊的重物 在上 升或下降 的过 程 中因突然断 电而停止则产生 冲击 和晃 动 ， 这将 对塔机 产生 冲击力 ， 影 响塔 机的稳 定也 增大 塔机起 升机 构各 部件 吊钩、 钢丝绳 、 起 升机 构的受力进而影响使 用寿命 。尤其是在 吊运 钢柱 、 钢梁 等大型构件 时如 果突 然断 电 ， 可能要 发 生机 毁人 亡的大事故 。当然 即使 未造 成很 大损 失 ， 经常 突然 断 电， 塔
相适应 。根据施工现场 的不同情况 ， 适当增 大塔机 开关箱 中 漏 电保护器 的额定漏 电动作值 （ 应考 虑正常泄漏 电流 ） ， 在发 生触 电或泄漏 电流超 过允 许值时 ， 漏 电保护 器应迅 速动作切 断 电源 ； 而对设备和线 路 的正 常泄漏 电 流 ， 漏 电保 护器 就 不 应动作 。 ［ 定 稿 日期］ ２ ０ １ ５— ０ ７— ０ ２
《 施工 现场临时用 电安全 技术 规范》（ Ｊ Ｇ Ｊ ４ ６—２ ０ ０ ５ ） 以
下简称“ 规 范” 自发 布至今 已经 ｌ ０年 了。对 指 导 、 规范施 工
现 场 安 全 用 电起 了很 大作 用 ， 各 施 工 现 场 的施 工 用 电安 全 有
【 文献标志码 】 Ｂ
作 的。
“ 规范 ” 规 定 选 用 漏 电保 护 器 。
塔吊专用开关箱漏电保护器参数要求
塔吊专用开关箱漏电保护器参数要求
塔吊专用开关箱漏电保护器的参数要求可得注意喽。
首先呢，额定漏电动作电流得合适。
一般来说，这个数值不能太大，太大了就不灵敏啦，通常是不超过30毫安的，就像一个特别警觉的小卫士，一有那么一丁点儿漏电，马上就能发现。
为啥是30毫安呢？因为这个数值能在保证塔吊用电安全的情况下，又不会因为一些正常的微小漏电就乱跳闸。
额定漏电动作时间也很关键，那必须是不超过0.1秒的。
这就好比小卫士发现漏电后，反应得超级快，0.1秒内就得做出反应切断电路，要是反应慢了，可能就会有危险。
你想啊，塔吊可是个大家伙，用电安全必须得争分夺秒的保障呢。
还有它的额定电压，得和塔吊的工作电压匹配，要是电压不匹配，就像给小个头的人穿了个超大号的衣服，根本没法好好工作，不是这儿不对就是那儿出错。
一般塔吊是380V的三相电，那漏电保护器额定电压也得是380V的。
另外啊，漏电保护器的灵敏度也得够高，就像一个超级敏感的鼻子，稍微有点漏电的“味道”就能嗅出来。
而且要质量可靠，毕竟塔吊工作的时候一直依赖它来保障用电安全呢，要是它不靠谱，那可就麻烦大啦，就像让一个靠不住的人站岗，心里得多不踏实啊。
工地漏电保护器选择漏电保护器
工地漏电爱护器选择 - 漏电爱护器在开关箱（末级）内的漏电爱护器，其额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1S；使用于潮湿场所时，其额定漏电动作电流应不大于15mA，额定漏电动作时间不应大于0.1S。
总配电箱内的漏电爱护器，其额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S 。
但其额定漏电动作电流（I）与额定漏电动作时间（t）的乘积不应大于30mA.S（I.t≤30mA.S）。
建筑施工现场为了防止由漏电发生的触电事故和防止单相触电事故，以及为避开发生漏电引起的火灾事故和切除单相接地故障，普遍接受了漏电爱护器。
建设部在《施工现场临时用电平安技术规范》(JGJ 46)中明文规定，建筑施工现场总配电柜（箱）内必需装设总的漏电爱护器，建筑工地现场动力和照明线路应分路设置，各自装设漏电爱护器。
目前漏电爱护器的品种很多，只有选用合适的漏电爱护器，进行正确的安装和接线，定时进行检查，才能使漏电爱护器在防止电气事故中起到应有的作用。
1、漏电爱护器的类型①按反映信号分类依据反映信号的类型可分为电流型漏电爱护器、电压型漏电爱护器。
电流型漏电爱护器是检测零序电流；电压型漏电爱护器是检测设备外壳对地电压。
建筑施工现场普遍使用的都是电流型漏电爱护器。
②按安装形式分类依据安装形式可分为固定安装和固定接线的漏电爱护器；带有电缆的可移动使用的漏电爱护器。
固定安装和固定接线的漏电爱护器有开关式和组合式两种，组合式漏电爱护器一般是由漏电继电器零序电流互感器和沟通接触器或自动空气断路器所组成。
③依据极数和接线数分依据极数和接线数分类可分为二线单极漏电爱护器、二线二极漏电爱护器、三线三极漏电爱护器、四线三极漏电爱护器和四线四极漏电爱护器五种漏电爱护器。
2、漏电爱护装置的主要技术参数①额定漏电动作电流额定漏电动作电流是电流型漏电爱护器动作特性的一个重要参数。
它表示该装置在不加任何绝缘电阻的条件下，当流过某一电流值时爱护装置恰好动作。
塔机配电中漏电保护器选择的几点看法
塔机配电中漏电保护器选择的几点看法在塔机配电中，漏电保护器是一个十分重要的电气元件，主要用于检测电路中是否存在漏电现象，并在检测到漏电时切断电源。
本文将从几个方面谈谈在塔机配电中如何选择漏电保护器。
什么是漏电保护器漏电保护器是一种用于检测电路是否存在漏电现象的电气元件。
漏电保护器检测电路中的电流是否经过了所有的电气设备，当检测到电流的回路发生泄漏时，漏电保护器能够立即切断电源，以保证人身和设备的安全。
选择漏电保护器的几个因素电流等级漏电保护器的电流等级主要根据所保护的电路额定电流大小来选定，一般来说，漏电保护器的额定电流应该等于所保护电路的额定电流。
例如，当所保护的电路额定电流为20A时，应选择额定电流为20A的漏电保护器。
此外，对于一些经常启动有大电流冲击的设备，还需要考虑启动时的瞬时电流峰值。
工作电压漏电保护器的工作电压应与所保护电路的工作电压相同，一般来说，漏电保护器的额定电压应与所保护电路的额定电压相同或略高。
耐电压等级漏电保护器的耐电压等级是指漏电保护器能够承受的电压范围，一般来说，漏电保护器的耐电压等级应该高于所保护电路工作电压的最大值，以确保漏电保护器的可靠性。
动作方式漏电保护器的动作方式有电子式和电磁式两种。
电子式漏电保护器的动作速度更快，灵敏度更高，适用于对设备的保护要求较高的场合；而电磁式漏电保护器的结构简单，价格低廉，适用于小型塔机设备的配电。
重复动作能力漏电保护器的重复动作能力是指漏电保护器在一定时间内重复动作的次数。
在选择漏电保护器时，需要考虑所保护电路的特点，以确保漏电保护器的重复动作能力符合要求。
总结塔机配电中，漏电保护器的选择需要根据电路的额定电流、工作电压、耐电压等级、动作方式以及重复动作能力来选择。
同时，还需考虑所保护电路的特点，以保证漏电保护器的可靠性和安全性。
漏保开关选择标准
漏保开关选择标准
1.额定电流：漏保开关应该选择适当的额定电流，以满足电路的要求。
一般情况下，漏保开关的额定电流应该比电路负荷电流略高。
2.额定电压：漏保开关应该选择与电路负荷匹配的额定电压，以确保
电路的安全和稳定。
3.断路能力：漏保开关应该具有足够的断路能力，以在出现故障时快
速切断电路。
一般情况下，断路能力应该比电路短路电流略高。
4.触发电流：漏保开关应该选择适当的触发电流，以确保及时切断电路。
触发电流应该比电路漏电电流略高。
5.防护等级：漏保开关应该选择与电路环境匹配的防护等级，以确保
漏保开关能够正常工作并保护电路。
6.质量认证：漏保开关应该选择通过质量认证的产品，以确保产品质
量和安全可靠。
常见的质量认证标志包括CCC、CE、UL等。
塔吊用电配置
南京医科大学康达学院三期体育馆工程塔吊用电配置中兴建设有限公司2018年12月23日塔吊用电配置一、塔吊负荷计算及导线选择1.负荷计算QTZ63塔吊，（ZP5510P）35.5KW380V JC=25%，总功率为35.5KW2.导线选择：查表得总配至塔吊分配箱选用YJV4*35+1*253.塔吊专用箱至开关箱导线截面及开关箱元件选择a.开关选择：HR6-160/30其熔断器电流RT=1.25ijs=149A,取150Ab.导线截面为YJV4*25+1*16c.漏电保护器DZ20L-160/4330其漏电动作时间小于0.1S，其漏电动作电流小于30Ma二、配电箱、开关箱得设置1、配电箱要安装在其正常工作位置，安装牢固、稳定、端正，固定式配电箱，开关箱的中心点与地面的垂直距离为1.4-1.6M，移动式配电箱，开关箱的中心与地面的垂直距离为0.8-1.6m。
2、配电箱、开关箱内的电气配置和接线严禁随意改动，并不得随意挂其它用电设备。
进线和出线的接线头必须安装接线鼻，才能与配电箱、开关箱内的接线排相连接。
并防止受腐蚀、拉力和机械损伤，不得被杂物掩埋。
3、各线配电箱门上要有名称、用途、分路标记及内部电气系统接线图，以防误操作。
4、各线配电箱要配锁，并由专人负责开启和关闭上锁，各线配电箱内不得放置任何杂物，尤其是易燃易爆物，腐蚀介质和金属物并经常保持清洁。
5、配电装置送电和停电时，必须严格遵守下列操作顺序：①送电操作顺序为：总配电箱→分配电箱→开关箱②停电操作顺序为：开关箱→分配电箱→总配电箱6、如遇发生人员触电或电气火灾的紧急情况。
则允许就地，就近，迅速切断电源。
7、施工现场下班，停止工作时，必须将班后不用的配电装置，分闸断电并上锁。
班中停止作业一小时以上，相关动力开关箱，应断电上锁。
暂时不用的配电装置也应断电上锁。
8、配电箱、开关箱，设置场所要将持开燥、通风、常温。
应及时清除周边的易烧易爆物，腐蚀介质，积水杂物，并留有足够两人同时工作的空间和通道。
塔吊专用箱漏电保护器跳闸常见解决方案
塔吊专用箱漏电保护器跳闸常用解决方法塔吊配电设施设置依据1.《施工现场临时用电安全技术规范》(JGJ46-2005)总则1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合以下规定：1 采用三级配电系统；2 采用TN-S接零保护系统；3 采用二级漏电保护系统。
2.第8章8.2.10 开关箱中漏电保护器的额定漏电电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。
3.第八章8.2.10 总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
根据以上三条规定及相关地标、企业规范，施工现场塔吊基本采用在塔吊基础旁设置一台塔吊专用箱，专用箱电源由就近一级分总箱供电的方式为塔吊提供电源。
按规定塔吊专用箱为塔吊开关箱，漏保动作电流为30mA，动作时间0.1s。
目前塔吊基本都带变频器。
受变频器高次谐波影响，极易跳闸，甚至有些塔吊一东就跳闸。
不仅影响施工进度，而且塔吊在吊重物运转过程中突然跳闸，容易造成安全事故。
跳闸常用解决方法1. 调大漏电参数2.更换抗高次谐波漏保3.将漏保上口零线拆掉或者虚接4.更换漏保外壳，将标有小漏电参数的外壳换到大漏保上5.零线绕过漏保第一种方法施工现场使用较为普遍，不少地区及企业在塔吊专用箱内允许使用50mA不动作，100mA动作，动作时间0.1s；或者75mA不动作，150uA动作，动作时间0.1s的漏电保护器。
当塔吊较新时，100mA/0.1s及150mA/0.1s漏保基本能够满足使用要求。
当塔吊使用时间长绝缘老化，或者塔吊机型较老时，上述两种漏保将不能满足使用要求，需将漏保漏电参数继续上调，上调为动作电流200mA，不动作电流100mA,动作时间0.1s或者更大漏电电流的漏保。
塔吊选用漏保额定电流基本为250A及以下，市面上常见的250A及以下漏保漏电参数为100mA/0.1s,150mA/0.1s,200mA及以上漏保需提前跟厂家定制，且当漏电参数大于150mA/0.1s时，基本属于违规漏保。
建筑电气：漏电保护器的主要技术参数有哪些.doc
建筑电气：漏电保护器的主要技术参数有哪些
主要动作性能参数有：额定漏电动作电流、额定漏电动作时间、额定漏电不动作电流。
其他参数还有：电源频率、额定电压、额定电流等。
①额定漏电动作电流在规定的条件下，使漏电保护器动作的电流值。
例如30mA的保护器，当通入电流值达到30mA时，保护器即动作断开电源。
②额定漏电动作时间是指从突然施加额定漏电动作电流起，到保护电路被切断为止的时间。
例如30mA0.1s的保护器，从电流值达到30mA起，到主触头分离止的时间不超过0.1s.
③额定漏电不动作电流在规定的条件下，漏电保护器不动作的电流值，一般应选漏电动作电流值的二分之一。
例如漏电动作电流30mA 的漏电保护器，在电流值达到15mA以下时，保护器不应动作，否则因灵敏度太高容易误动作，影响用电设备的正常运行。
④其他参数如：电源频率、额定电压、额定电流等，在选用漏电保护器时，应与所使用的线路和用电设备相适应。
漏电保护器的工作电压要适应电网正常波动范围额定电压，若波动太大，会影响保护器正常工作，尤其是电子产品，电源电压低于保护器额定工作电压时会拒动作。
漏电保护器的额定工作电流，也要和回路中的实际电流一致，若实际工作电流大于保护器的额定电流时，造成过载和使保护器误动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔吊漏电保护器参数选择
一、塔机安装漏电保护器的必要性
塔机是施工现场中重要的垂直水平运输机械，也是施工现场中的较大用电负荷。
为了确保塔机安全运行，除进行良好的设备保养使其各项性能和自身绝缘处于良好状态外，配电系统中漏电保护器的配置是关键。
漏电保护器作为塔机的防护电器，要尽可能减少它的误动作，确保运行线路的可靠性，为此必须对其进行合理的选择。
漏电保护器的选择原则是：一要确保用电安全，二要确保供电可靠。
虽然施工现场临时用电采用了TN-S系统，提高了供用电安全性，但仍然存在漏电保护的灵敏度问题。
大容量设备出现较小的漏电故障电流时，不能使之匹配的断路器跳闸，而这种漏电电流对作业人员依然存在有触电的危险或造成二次伤害。
所以还必须加装漏电保护器进行保护，而且额定漏电参数选择是至关重要的一环。
二、国家的相关标准
虽然《塔式起重机安全规程》(GB5144-2006)第8章“电气控制”、《建筑施工安全检查标准》(JGJ59-99)塔机检查评分表、《建筑工程施工现场供用电安全规范》(GB50194-93)第5章5.6节中对塔机配装漏电保护器没有明确要求，但国家为了规
范漏电保护器的正确使用，相继颁布了《漏电电流动作保护器(剩余电流动作保护器)》(GB6829-86)、《漏电保护器安全监察规定》(劳安字(1999)16号)和《漏电保护器安装与运行》(GB13955—92)等国家标准，对必须加装漏电保护器(漏电开关)的设备和场所作出统一规定。
2005年2月6日又发布了《剩余电流动作保护装置安装和运行》(GB13955-2005)修改版的国家标准，并于2005年12日1日实施。
塔机作为安装在露天、潮湿、日洒雨淋等恶劣场所的施工机械设备，必须配置漏电保护器。
同样《施工现场临时用电安全技术规范》(JGJ46-2005)行业标准第8章8.2.10条、第9章“9.1.1.4条等明确了开关箱中必须装设漏电保护器，其额定漏电动作电流≤30mA，额定漏电动作时间≤0.1s。
三、塔机采用30mA动作值出现的问题
由于塔机属于大型用电设备，线路存在一定的正常泄漏电流，如果设备老一些，泄漏电流会更大一些，一样的设备性能也存在差异。
同时安装环境也是影响的重要因素。
如：
①施工现场总供电容量负荷偏小、配线过长且截面积偏小，大负荷运行使线路电流突增、电压突降(塔机高速升降调速)：
②两相电源设备没有按三相平衡接人造成电压波动过大(电焊机、对焊机、镝灯)、单相碘钨灯等；
③工地附近有强磁场干扰(广播电台、微波通信站、雷达
站等)；
④气候环境影响(雷、雨、雾、阳、粉尘等)；
⑤供电缆线接头过多或塔机二次控制电压没有采用低电压(48V)等等都有可能使漏电保护器产生误动作。
如果塔机开关箱都按30mA漏电动作值配置，由于种种不确定因素的存在，30mA的动作值会使部分塔机在工作中出现频繁跳闸，既影响正常工作，频繁跳闸也给塔机作业带来安全隐患。
当塔机断电后，整机处于失控状态，吊臂在惯性或风力作用下，其吊钩或吊物容易碰倒建筑面的作业人员以及临建和防护等设施，从而引发重大事故。
由于漏电保护器的频繁跳闸，有的施工现场维修电工就将漏电保护器短接或拆除，用空气断路器代替，使塔机末级失去漏电保护；有的直接选用大电流延时型漏电保护器，使末级漏电保护难以发挥作用，这是极其危险的。
同时也会造成分配电箱或总配电柜跳闸形成大范围停电，既影响生产，又给查找故障带来困难。
四、正确选择塔机漏电保护器的动作值
由于塔机的塔身与大地连接构成一个等位体，泄漏电流会随着塔身和接地线流入大地，塔机操作工身处驾驶室与塔身处于等位体是安全的。
而塔机的开关箱作为电源与塔机的中枢环节，其漏电保护器主要是对缆线设备及人员提供间接保护，因此塔机配装漏电保护器应与配电线路和设备容量相适应。
根据施工现场的不同情况，适当增大塔机开关箱中
漏电保护器的额定漏电动作值(应考滤正常泄漏电流)，在发生触电或泄漏电流超过允许值时，漏电保护器应迅速动作切断电源；而对设备和线路的正常泄漏电流，漏电保护器就不应动作。
一般来说，线路有电，就存在泄漏电流，只是根据漏电回路阻抗而定，供电线路越长，存在的泄漏电流就越大。
电网的漏电值还与线路的绝缘质量、对地静电容、环境湿度和温度等有关。
根据《电工实用技术问答》等相关书籍介绍的综合经验，低压电网绝缘导线的对地绝缘电阻，必须保证在使用电压下的泄漏电流不超过最大供电电流的1/1000~1/3000。
计算漏电保护器的动作电流整定值可按1/2000考虑，并以此作为漏电保护器的不动作电流值，也可按单机设备正常运行条件下实测的泄漏电流大4倍选择(需专用漏电测试仪器)，总体按额定漏电动作电流与额定漏电时间之乘积不超过30mA·s要求，这也是国际电工委员会(IEC)规定的安全限值。
正确合理地选择漏电保护器的额定漏电动作参数非常重要，选择参数太大，会影响保护效果；选择参数太小，会造成频繁跳闸，影响正常工作。
