二极管质量好坏的判别方法【二极管质量好坏的判别方法】导语:在电子产品中,二极管扮演着至关重要的角色。
作为半导体器件,它用于电流的整流、开关以及信号解析等多个方面。
二极管的质量直接影响了电子器件的性能和稳定性。
然而,如何判断二极管的质量好坏一直以来都是一个值得探讨的问题。
本文将从多个角度深入分析和介绍二极管质量的判别方法,希望能给读者以一些启示和指导。
【一、外观质量的评估】1. 端子焊接是否牢固:观察二极管的端子焊接处是否紧密并且接触良好。
如果焊接松动或接触不良,容易导致电压漏电或者电流无法正常流通,进而影响电子器件的性能。
2. 封装外观是否完整:检查二极管外部封装是否完整,有无裂纹或破损。
封装外观完整性对于保护内部芯片和引线至关重要,如果存在破损,可能导致湿气和灰尘进入,进而影响器件的使用寿命和稳定性。
【二、电特性的评估】1. 正向电压丢失:通过在正向工作区域测量二极管的电压丢失情况,验证其性能。
正常的二极管应该具有较小的电压丢失,且在一定电流下呈线性关系。
2. 反向漏电情况:反向漏电是评估二极管质量的关键指标之一。
高质量的二极管应该有较小的反向漏电电流,当二极管处于反向工作时,电流应该接近零。
3. 封装温升:在工作过程中,二极管会产生一定的热量。
好的二极管应该具备较低的封装温升,以确保长时间工作不会引起过热现象,同时保证稳定性和寿命。
4. 高温、低温耐受性:二极管应具备一定的高温和低温耐受性能,以保证其在不同环境条件下的工作稳定性。
在极端温度下,质量好的二极管应该能够正常工作。
【三、测试工具的应用】1. 万用表:使用万用表可以测量二极管的正向电压丢失和反向漏电电流等参数,帮助评估二极管的电特性。
2. 热摄像仪:通过热摄像仪可以监测二极管封装过程中的温升情况,辅助判断二极管的质量。
【个人观点和理解】二极管作为电子器件中的基础构件,其质量直接关系到整个电子产品的性能和可靠性。
为了保证二极管的质量,制造商应该严格遵循质量控制标准,并对每个生产环节进行严格检测。
测试二极管好坏的方法
![测试二极管好坏的方法](https://img.taocdn.com/s3/m/a953744a4b7302768e9951e79b89680203d86bbd.png)
测试二极管好坏的方法
测试二极管好坏的方法如下:
1. 用万用表欧姆挡,正向电阻约为几十到几百欧,反向电阻约为几十千欧到几百千欧。
一般希望正、反向电阻相差越大越好,两者相差越大,就表明二极管的单向导电特性越好。
若测得管子的正反向电阻值相近,表示管子已坏。
若正反向电阻值都很小或为零,则表示管子已被击穿,两电极已短路;若正反向电阻都很大,则说明管子内部已断路。
以上两种情况均说明被测二极管已损坏,不能使用。
2. 用万用表测量二极管时,可以把万用表的旋钮拨到电阻挡Rx100或Rx1k 档。
然后用两根表笔测量二极管的正、反向电阻值。
3. 电压测量法:把万用表拨到2V电压档。
表笔接光电二极管的两极,在阳光或白炽灯照射下,其电压与光照强度成正比,一般可达~。
4. 电流测量法:把万用表拨在直MA挡或μa挡,红表笔接光电二极管正极,黑表笔接负极,在阳光或白炽灯照射下,起短路电流可达数十到数百微安。
通过以上步骤就可以测试出二极管的好坏了。
如何用万用表检测各种二极管好坏
![如何用万用表检测各种二极管好坏](https://img.taocdn.com/s3/m/c649d5ec5022aaea988f0f2c.png)
一)普通二极管的检测(包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管)是由一个PN结构成的半导体器件,具有单向导电特性。
通过用万用表检测其正、反向电阻值,可以判别出二极管的电极,还可估测出二极管是否损坏。
1.极性的判别将万用表置于R×100档或R×1k档,两表笔分别接二极管的两个电极,测出一个结果后,对调两表笔,再测出一个结果。
两次测量的结果中,有一次测量出的阻值较大(为反向电阻),一次测量出的阻值较小(为正向电阻)。
在阻值较小的一次测量中,黑表笔接的是二极管的正极,红表笔接的是二极管的负极。
2.单负导电性能的检测及好坏的判断通常,锗材料二极管的正向电阻值为1kΩ左右,反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右,反向电阻值为∞(无穷大)。
正向电阻越小越好,反向电阻越大越好。
正、反向电阻值相差越悬殊,说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小,则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大,则说明该二极管已开路损坏。
来源:输配电设备网3.反向击穿电压的检测二极管反向击穿电压(耐压值)可以用晶体管直流参数测试表测量。
其方法是:测量二极管时,应将测试表的“NPN/PNP”选择键设置为NPN状态,再将被测二极管的正极接测试表的“C”插孔内,负极插入测试表的“e”插孔,然后按下“V(BR)”键,测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接,将二极管的正极与兆欧表的负极相连,同时用万用表(置于合适的直流电压档)监测二极管两端的电压。
如图4-71所示,摇动兆欧表手柄(应由慢逐渐加快),待二极管两端电压稳定而不再上升时,此电压值即是二极管的反向击穿电压。
(二)稳压二极管的检测1.正、负电极的判别从外形上看,金属封装稳压二极管管体的正极一端为平面形,负极一端为半圆面形。
测量二极管好坏的方法
![测量二极管好坏的方法](https://img.taocdn.com/s3/m/74e35e46a9114431b90d6c85ec3a87c241288a1d.png)
测量二极管好坏的方法
嘿,大家知道怎么测量二极管的好坏吗?这可是很重要的技能哦!
首先,咱来说说测量二极管好坏的具体步骤和要注意的事儿。
把万用表调到合适的挡位,一般用二极管挡或电阻挡就行啦。
然后将红表笔接二极管的正极,黑表笔接负极,这时候如果表头有读数,而且数值在一个合理范围内,那这个二极管大概率就是好的啦。
反过来接,如果表头显示无穷大,那也说明没问题哦。
但可得注意啦,测量的时候手别碰到表笔的金属部分,不然测量结果可能就不准咯,那可就糟糕啦!
在这个过程中,安全性和稳定性那也是相当重要呀!就像走钢丝一样,得稳稳当当的。
确保仪器正常,操作规范,就不会出现啥危险情况。
而且稳定的测量能让我们准确判断二极管的好坏,不然万一搞错了,不就麻烦大啦!
那测量二极管好坏有啥用呢?应用场景可多啦!在电子电路维修中,它可是大功臣呢,可以快速找出有问题的二极管,让电路恢复正常工作。
它的优势也很明显呀,简单快捷,不需要太复杂的设备就能搞定。
这就好比有了一把万能钥匙,能轻松打开电路故障的大门!
我就曾经遇到过一个实际案例,一台电器突然不工作了,我用这个方法一测,嘿,果然是一个二极管坏了,换了个新的,电器立马就恢复正常啦,你说神奇不神奇!
总之呀,学会测量二极管好坏真的超有用,能让我们在电子世界里畅游无阻,解决各种问题,大家赶紧学起来吧!。

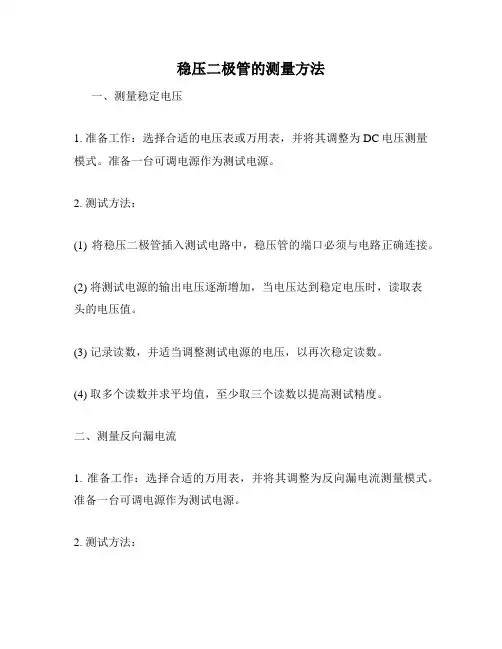

稳压二极管的测量方法
![稳压二极管的测量方法](https://img.taocdn.com/s3/m/0c0da3501fd9ad51f01dc281e53a580216fc5020.png)
稳压二极管的测量方法一、测量稳定电压1. 准备工作:选择合适的电压表或万用表,并将其调整为DC电压测量模式。
准备一台可调电源作为测试电源。
2. 测试方法:(1) 将稳压二极管插入测试电路中,稳压管的端口必须与电路正确连接。
(2) 将测试电源的输出电压逐渐增加,当电压达到稳定电压时,读取表头的电压值。
(3) 记录读数,并适当调整测试电源的电压,以再次稳定读数。
(4) 取多个读数并求平均值,至少取三个读数以提高测试精度。
二、测量反向漏电流1. 准备工作:选择合适的万用表,并将其调整为反向漏电流测量模式。
准备一台可调电源作为测试电源。
2. 测试方法:(1) 将稳压二极管的端口正确连接到测试电路中,并将测试电源的正极连接到稳压管的正极,负极连接到稳压管的负极。
(2) 调整测试电源的电压为多次稳定电压的两倍。
(3) 读取万用表的漏电流值,并记录读数。
(4) 取多个读数并求平均值,至少取三个读数以提高测试精度。
三、测量正向电阻1. 准备工作:选择合适的万用表,并将其调整为正向电阻测量模式。
2. 测试方法:(1) 将稳压二极管插入测试电路中,并将测试电路连接到电源以提供适当的电压。
(2) 选取适当的电流,向稳压二极管的阳极注入正向电流。
(3) 读取万用表的正向电阻值并记录读数。
(4) 取多个读数并求平均值,至少取三个读数以提高测试精度。
四、测量反向电阻1. 准备工作:选择合适的万用表,并将其调整为反向电阻测量模式。
2. 测试方法:(1) 将稳压二极管插入测试电路中,并将测试电路连接到电源以提供适当的电压。
(2) 选取适当的电流,向稳压二极管的阳极注入反向电流。
(3) 读取万用表的反向电阻值并记录读数。
(4) 取多个读数并求平均值,至少取三个读数以提高测试精度。
以上就是测量稳压二极管的常用方法。
在测试过程中,我们要注意选择正确的测试仪器,并遵循操作步骤以获得准确的测试结果。

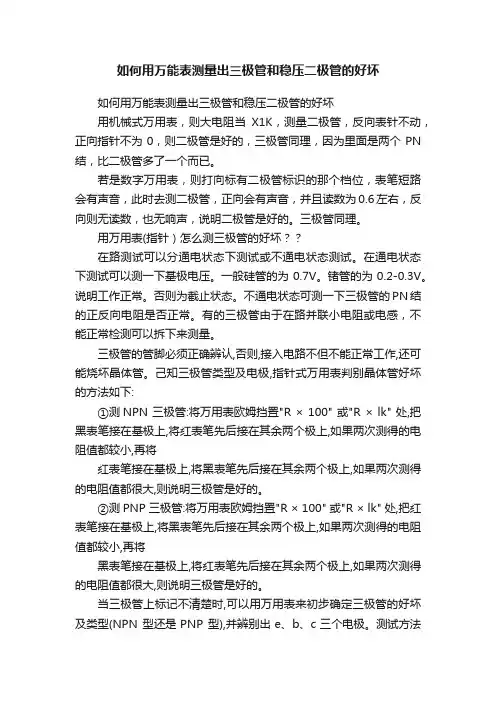

如何用万能表测量出三极管和稳压二极管的好坏
![如何用万能表测量出三极管和稳压二极管的好坏](https://img.taocdn.com/s3/m/72fecc3b53d380eb6294dd88d0d233d4b14e3fef.png)
如何用万能表测量出三极管和稳压二极管的好坏如何用万能表测量出三极管和稳压二极管的好坏用机械式万用表,则大电阻当X1K,测量二极管,反向表针不动,正向指针不为0,则二极管是好的,三极管同理,因为里面是两个PN 结,比二极管多了一个而已。
若是数字万用表,则打向标有二极管标识的那个档位,表笔短路会有声音,此时去测二极管,正向会有声音,并且读数为0.6左右,反向则无读数,也无响声,说明二极管是好的。
三极管同理。
用万用表(指针)怎么测三极管的好坏??在路测试可以分通电状态下测试或不通电状态测试。
在通电状态下测试可以测一下基极电压。
一般硅管的为0.7V。
锗管的为0.2-0.3V。
说明工作正常。
否则为截止状态。
不通电状态可测一下三极管的PN结的正反向电阻是否正常。
有的三极管由于在路并联小电阻或电感,不能正常检测可以拆下来测量。
三极管的管脚必须正确辨认,否则,接入电路不但不能正常工作,还可能烧坏晶体管。
己知三极管类型及电极,指针式万用表判别晶体管好坏的方法如下:①测NPN 三极管:将万用表欧姆挡置"R × 100" 或"R × lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
②测PNP 三极管:将万用表欧姆挡置"R × 100" 或"R × lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并辨别出e、b、c三个电极。
测试方法如下:①用指针式万用表判断基极b 和三极管的类型:将万用表欧姆挡置"R × 100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管;同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。
判断二极管质量的方法
![判断二极管质量的方法](https://img.taocdn.com/s3/m/0cc85c67dc36a32d7375a417866fb84ae45cc3ef.png)
判断二极管质量的方法有多种,以下提供三种常用的方法:
第一种是使用示波器测试法。
给二极管正向施加电压,观察示波器显示的波形。
正常的二极管会导通并显示一个较小的正向导通电压(正向滞后),而坏的二极管会出现打火、无明显的波形或没有反应。
这种方法需要有示波器和一定的电路测试知识。
第二种是使用万用表测试法。
将万用表调整到二极管测试档位(通常是二极管符号),然后将二极管的正极和负极分别连接到万用表的测试引脚上。
正常的二极管在正向导通时,万用表会显示一个较低的电压值(通常是几百毫伏),而在反向关断时,万用表会显示一个较高的电阻值(通常是无穷大)。
如果两次测量结果相差很大,一次测量结果较大,对调后测量结果较小,说明二极管是好的;如果两次测量结果相差不大,或者电阻都很大,说明二极管内部断路;如果电阻都很小,说明二极管内部已短路。
第三种是使用灯泡测试法。
准备一个电池、一个灯泡和一根导线。
将导线插入灯泡的两个端口中,然后将一端连接到电池的正极,另一端用于测试二极管。
将二极管的正负极分别接触到导线的两端,如果灯泡亮起则说明二极管是好的,如果灯泡不亮则说明二极管可能损坏。
请注意,以上方法仅供参考,具体判断结果还需要结合实际情况和专业知识进行评估。
检测二极管好坏的方法
![检测二极管好坏的方法](https://img.taocdn.com/s3/m/5864a0083d1ec5da50e2524de518964bcf84d29c.png)
检测二极管好坏的方法
嘿,朋友们!今天咱就来聊聊怎么检测二极管的好坏,这可真是个超有用的技能啊!
你想想看,二极管就像是电路中的小精灵,默默工作但有时候也会闹点小脾气。
那怎么知道它是好是坏呢?
首先啊,可以用万用表来测测它。
就像医生用听诊器听你的心跳一样,万用表能告诉我们二极管的情况。
比如说,把万用表调到合适的档位,然后去测量二极管的正反向电阻。
哎呀,如果正向电阻很小,反向电阻很大,那这二极管大概率就是好的呢!这就好比一个人身体棒棒的,能跑能跳!要是正反向电阻都差不多,或者都很小很大,那可能二极管就有问题啦,就像人生病了一样。
然后嘞,还可以通过观察二极管的外观哦!要是它看上去破破烂烂的,有裂痕或者引脚都歪了,那还能好吗?这就好像一个人满脸是伤,肯定状态不佳呀!
总之呢,检测二极管好坏并不难,只要你用心去观察和尝试。
我觉得啊,学会了这个技能,以后自己动手修点小电器啥的都不是事儿啦!朋友们,快去试试吧!。
二极管怎么测量好坏?如何测量二极管的好坏
![二极管怎么测量好坏?如何测量二极管的好坏](https://img.taocdn.com/s3/m/179782f5b9f67c1cfad6195f312b3169a451eacb.png)
二极管怎么测量好坏?如何测量二极管的好坏二极管是电子电路中最常用的元器件之一,学会如何测量二极管的质量是电子电路知识学习的重要技能。
我们就来了解一下如何测量二极管。
一、二极管的测量方法及依据二极管的测量工具主要是万用表,测量方法有在路测量(二极管在电路板上)和不在路测量(二极管不在电路上)两种。
二极管测量的基本原理是:根据二极管的基本结构(主要是PN结结构),进行PN结的正向电阻和反向电阻的测量,依据正向和反向电阻的大小进行基本的判断。
要想学会二极管的测量,第一是要了解二极管的结构和工作原理,第二就是要了解二极管的主要故障特征。
二、普通二极管的故障特征普通二极管的故障特征主要由以下几种:1、开路故障该故障是指二极管的正、负极之间已经断开,二极管的正向和反向电阻都变为无穷大。
二极管开路后,电路处于开路状态。
2、击穿故障击穿故障指二极管正、负极之间已成通路,正、反向电阻一样大,或者正、反向电阻接近。
(但不是无穷大)二极管发生击穿故障后,正、负极之间的电阻并不一定为零,二极管被击穿后,在不同的电路中有不同的表现方式。
3、正向电阻变大故障二极管的正向电阻太大,信号在二极管上的压降就会变大,会造成二极管输出信号电压变低,同时二极管会因发热大而损坏。
正向电阻变大后,二极管的单向导电性变差。
4、反向电阻变小故障二极管的反向电阻变小,会破坏二极管的单向导电性。
5、性能变劣故障这种情况下,二极管并没有出现开路或者击穿等明显故障现象,但是二极管性能变劣后,不能够很好地起到相应的作用,造成电路工作稳定性变差,或者造成电路的输出信号电压下降。
三、不在路检测二极管的方法下面使用指针式万用表进行实例说明。
(说明,下面的测量都是以硅二极管为例,如果测量对象是锗二极管,则二极管的反向电阻和正向电阻的阻值都有所下降)1、测量正向电阻下图是用指针式万用表测量二极管的正向电阻的接线示意图。
指针式万用表测量正向电阻时指针指示结果说明见下图。
二极管测量值
![二极管测量值](https://img.taocdn.com/s3/m/4856af89a0c7aa00b52acfc789eb172ded639921.png)
二极管测量值
对二极管进行测量时,可以采用以下几种方法:
1. 正向电压降测量法:将二极管连接到电路中并施加正向电压,通过测量二极管两端的电压降可以确定其正向电压降。
正向电压降一般为0.6V至0.7V,具体取决于二极管的类型。
2. 稳压二极管的测量:对于稳压二极管,可以使用万用表进行测量。
将万用表调至适当的电阻档位,然后将两表笔分别接稳压二极管的两个电极,测出一个结果后,再对调两表笔进行测量。
测量时应注意选择适当的电阻档位和量程。
3. 兆欧表的测量:兆欧表是一种专门用于测量高电阻的仪器,也可以用来测量二极管。
将兆欧表的负极接稳压二极管的负极,正极接稳压二极管的正极,按规定匀速摇动兆欧表手柄,同时用万用表监测稳压二极管两端电压值。
待万用表的指示电压指示稳定时,此电压值便是稳压二极管的稳定电压值。
需要注意的是,具体的测量方法和测量值会因不同的二极管类型和不同的测试条件而有所不同。
在实际应用中,应根据具体的测量需求和电路特性来选择合适的测量方法。
如果需要评估二极管的其他特性,例如反向漏电流和反向击穿电压等,需要使用其他的测量方法。
电路中稳压二极管测量好坏的方法
![电路中稳压二极管测量好坏的方法](https://img.taocdn.com/s3/m/8e06381acdbff121dd36a32d7375a417866fc18e.png)
电路中稳压二极管测量好坏的方法稳压二极管是一种常见的电子元件,主要用于电路中稳定电压。
在使用稳压二极管前,我们需要先测试其好坏。
本文将介绍几种常用的方法来测量稳压二极管的好坏。
我们可以使用万用表来测试稳压二极管。
将万用表调至二极管测试档位,然后将稳压二极管的阳极连接到万用表的正极,将稳压二极管的阴极连接到万用表的负极。
如果稳压二极管正常工作,万用表会显示出一个正向电压,表示二极管正常导通。
如果万用表显示出一个负电压或者无任何反应,表示稳压二极管可能存在故障。
除了使用万用表,我们还可以使用示波器来测试稳压二极管。
将示波器的探头连接到稳压二极管的阳极和阴极上,然后将示波器调至AC耦合模式,观察示波器上的波形。
正常工作的稳压二极管应该显示出一个稳定的直流信号,表示稳定的电压输出。
如果示波器上显示出杂乱的波形或者没有任何波形,表示稳压二极管可能存在故障。
另一种常用的方法是使用电阻表来测试稳压二极管。
将电阻表的正极连接到稳压二极管的阳极,将电阻表的负极连接到稳压二极管的阴极。
然后,观察电阻表的读数。
如果电阻表显示出一个较大的电阻值,表示稳压二极管可能存在断路故障。
如果电阻表显示为无穷大或者非常小的电阻值,表示稳压二极管可能存在短路故障。
我们还可以使用二极管测试仪来测试稳压二极管。
将稳压二极管的阳极连接到测试仪的阳极,将稳压二极管的阴极连接到测试仪的阴极。
然后,观察测试仪的指示灯或者显示屏。
如果指示灯亮起或者显示屏显示出正常的电压值,表示稳压二极管正常工作。
如果指示灯不亮或者显示屏没有任何反应,表示稳压二极管可能存在故障。
总结起来,测量稳压二极管好坏的方法包括使用万用表、示波器、电阻表和二极管测试仪。
通过这些方法,我们可以快速准确地判断稳压二极管是否工作正常。
在实际应用中,我们应根据具体情况选择合适的方法来进行测量,以确保电路的正常运行。
同时,我们还应注意安全操作,避免短路或者其他意外事件的发生。
通过正确使用这些测量方法,我们可以更好地保障电路的稳定性和可靠性。
用数字万用表如何测量二极管好坏
![用数字万用表如何测量二极管好坏](https://img.taocdn.com/s3/m/0ec0b045a517866fb84ae45c3b3567ec112ddc4f.png)
用数字万用表如何测量二极管好坏
当用数字万用表在路测量二极管,可将万用表设置在标有二极管标志档位上,将表笔的笔锋修整的尽量尖细,或者是加接硬度较高纤细尖锐的金属,这样可避免触针在电路板上发生短路现象。
发光二极管:一般情况下,长脚为正。
用表笔测量时,两只测量比分别搭载二极管的两只脚上,注意距离,若表有读数,则此时红表笔所测端为二极管的正极,同时发光二极管会发光;若没有读数,则将表笔反过来再测一次;如果两次测量都没有示数,表示此发光二极管已经损坏。
稳压二极管:有黑圈的一端为负。
用表测时,若有示数,则红表笔所测端为正,黑表笔端为负;若没有,反过来再测一次。
如果两次测量都没有示数,表示此稳压二极管已经损坏。
整流二极管:有白色圈的为负。
用表测时,若有示数,则红表笔所测端为正,黑表笔端为负;若没有,反过来再测一次。
如果两次测量都没有示数,表示此整流二极管已经损坏。
稳压二极管测量好坏
![稳压二极管测量好坏](https://img.taocdn.com/s3/m/1fd515ed195f312b3069a500.png)
稳压二极管测量好坏
稳压二极管测量好坏
用万用表R×1k档测量其正、反向电阻,正常时反向电阻阻值较大,
若发现表针摆动或其它异常现象,就说明该稳压管性能不良甚至损坏。
用在
路通电的方法也可以大致测得稳压管的好坏,其方法是用万用表直流电压档
测量稳压管两端的直流电压,若接近该稳压管的稳压值,说明该稳压二极管
基本完好;若电压偏离标称稳压值太多或不稳定,说明稳压管损坏。
稳压二极管与普通二极管区分方法
稳压管的正向特性与普通二极管相似;反向电压在击穿电压(稳压值)以下,呈开路状态,也与普通二极管相似。
先将万用表置R×1k档,按前述方法测出二极管的正、负极;然后将
黑表笔接被测二极管负极,红表笔接二极管正极,此时所测为PN结反向电阻,阻值很大,表针不偏转。
然后将万用表转换到R×10k档,此时表针如果
向右偏转一定角度,说明被测二极管是稳压二极管;若表针不偏转,说明被
测二极管可能不是稳压二极管(说明:以上方法仅适于测量稳压值低于万用
表R×10k档电池电压的稳压二极管)。
二极管万用表测量方法
![二极管万用表测量方法](https://img.taocdn.com/s3/m/a1af1b802dc58bd63186bceb19e8b8f67d1cef5a.png)
二极管万用表测量方法
二极管是一种电子器件,具有导通和截止两个不同的行为,因此测量二极管的方法也有所不同。
以下是使用万用表测量二极管的方法:
1. 导通测试:将万用表的测试笔尖分别接触二极管的两个引脚,注意红色测试笔连接P区(阳极),黑色测试笔连接N区
(阴极)。
如果二极管导通,万用表会显示一个较小的电阻值或一个较大的电压值(例如0.6V),表示二极管正常。
2. 截止测试:将万用表的测试笔尖重新接触二极管的两个引脚,注意红色测试笔连接N区(阴极),黑色测试笔连接P区
(阳极)。
如果二极管截止,万用表会显示一个较大的电阻值或一个较小的电压值(例如0V),表示二极管正常。
需要注意以下几点:
- 测试笔的颜色很重要,红色一般代表阳极,黑色一般代表阴极。
不同品牌的仪器可能有不同标记,建议查看仪器的说明书确认正确的连接方式。
- 在测试二极管时,应确保仪器处于正确的测量范围,以避免
过大的电流或电压对二极管造成损坏。
- 如果二极管的型号或参数已知,可以先参考其规格书上的测
试方法,以确保正确的测量。
- 对于一些特殊类型的二极管(例如肖特基二极管、Zener二极管等),其测试方法可能有所不同,建议查阅其规格书上的测试方法或参考专业的电子测试仪器使用手册。
二极管测量方法万用表
![二极管测量方法万用表](https://img.taocdn.com/s3/m/392617153a3567ec102de2bd960590c69ec3d8e7.png)
二极管测量方法万用表二极管是一种常见的电子元件,用于电路中的整流、检波、稳压等功能。
在电子工程领域中,对二极管的测量是一项基础且重要的工作。
而使用万用表测量二极管的方法,是工程师们必须掌握的技能之一。
本文将介绍二极管测量方法,并详细说明如何使用万用表进行测量。
1. 准备工作。
在进行二极管测量之前,首先要做好准备工作。
确保万用表的电池电量充足,测量引线无损坏,并且选择合适的测量档位。
另外,要对二极管进行初步的检查,确保其外观完好无损。
2. 测量正向电压。
正向电压是二极管工作时的关键参数之一。
为了测量二极管的正向电压,首先将万用表选择到电压测量档位,然后将红色测量引线连接到二极管的阳极,将黑色测量引线连接到二极管的阴极。
在此过程中,要注意确保引线连接正确,避免引线接反导致测量错误。
测量完成后,记录下测量得到的正向电压数值。
3. 测量反向电阻。
反向电阻是二极管的另一个重要参数。
为了测量二极管的反向电阻,需要将万用表选择到电阻测量档位,然后将红色测量引线连接到二极管的阳极,将黑色测量引线连接到二极管的阴极。
同样地,要确保引线连接正确,避免引线接反导致测量错误。
测量完成后,记录下测量得到的反向电阻数值。
4. 验证二极管是否正常。
在进行二极管测量之后,还需要验证二极管是否正常工作。
可以通过测量二极管的导通状态来进行验证。
将万用表选择到导通检测档位,然后将红色测量引线连接到二极管的阳极,将黑色测量引线连接到二极管的阴极。
如果二极管正常,万用表会发出滴滴声,表示二极管处于导通状态。
如果二极管不正常,万用表则不会发出滴滴声,表示二极管存在故障。
5. 总结。
通过以上步骤,我们可以使用万用表准确地测量二极管的正向电压、反向电阻,并验证二极管的工作状态。
掌握这些测量方法,能够帮助工程师们更好地了解二极管的性能,为电路设计和故障排除提供重要参考。
因此,熟练掌握二极管的测量方法,对于电子工程师来说是非常重要的技能之一。
在实际工作中,我们还需要根据具体的情况,灵活运用不同的测量方法,以确保二极管的性能和工作状态。
怎样用万用表测量稳压管的好坏?
![怎样用万用表测量稳压管的好坏?](https://img.taocdn.com/s3/m/7ba07125366baf1ffc4ffe4733687e21af45ffdb.png)
怎样用万用表测量稳压管的好坏?
稳压管也是一种二极管,故用数字万用表的二极管档通过测量稳压管的正反向压降即可快速判断出稳压管的好坏。
下面先介绍一个简单的稳压管稳压值测量电路,其不仅可以判断出稳压管的好坏,而且还可以读出稳压管的稳压值,然后再介绍一下用万用表判断稳压管好坏的方法。
▲ 稳压管稳压值测量电路。
图中的三端可调稳压集成电路LM317在这里接成一个简单的恒流源测量电路,其输出的恒定电流由电阻R1决定,当R1取120Ω时,输出的恒定电流为10.4mA。
VD为被测稳压管,将稳压管接在如图所示的位置,然后用数字万用表的直流电压档测量稳压管两端的电压即可读出稳压管的稳压值。
测量时,若测得稳压管两端的电压偏离标称值过多(测得的电压接近于零或接近输入电压),则说明该稳压管是坏的。
由于LM317的最高输入电压为40V,输出电压最高为37V,故上述电路只能用于测量稳压值小于37V的稳压管。
▲ 小功率稳压管的外形。
用数字万用表二极管档测量稳压管好坏的方法。
▲ 数字万用表二极管档测量一个好的稳压管,显示的反向读数为“1”。
用万用表的二极管档也可以测量出稳压管的好坏。
测量时,首先
将万用表量程开关调至二极管档的位置,用红黑表笔分别接触稳压管的正负极,此时若管子是好的,则万用表显示的读数在0.700左右,然后调换两表笔测量稳压管的反向电阻,若是好的管子显示的读数为“1”。
若测量时,稳压管的正反向读数皆为“0.000”或皆为“1”,则表示该稳压管已损坏。
若想了解更多的电子电路及元器件知识,请关注本头条号,谢谢。
稳压二极管测量方法
![稳压二极管测量方法](https://img.taocdn.com/s3/m/d8d8b8bc05a1b0717fd5360cba1aa81144318f26.png)
稳压二极管测量方法稳压二极管,也称为稳压二极管或Zener二极管,是一种用于稳定电压的电子元件。
它具有一个特殊的电压-电流特性曲线,在反向击穿电压下,电流迅速增加,从而可以在其中一稳定电压范围内提供可预测的反向电流。
稳压二极管通常用于电源电路、电压参考电路和调节电压范围的钳位电路等。
为了正确测量稳压二极管的特性,我们需要准备以下工具和材料:1.一个恒流电源:用于提供恒定的反向电流。
2.数字多用表:用于测量电压、电流和阻抗值。
下面是一种常用的稳压二极管测量方法:1.测量线性区电阻:将稳压二极管正极接地,将多用表调整为电阻测量模式,并将其负极与稳压二极管连接。
记录下电阻值,这个数值是稳压二极管在线性工作区时的电阻。
2.测量反向击穿电压:将稳压二极管正极接地,将多用表调整为电压测量模式,并将其负极与稳压二极管连接。
逐步增大电源电压,直到测量到较大的电流流过二极管,同时记录下此时的电压值。
这个电压值就是稳压二极管的反向击穿电压。
3.测量反向击穿电流:保持电源电压不变,将多用表调整为电流测量模式,并将其负极与稳压二极管连接。
调整电流值,将稳压二极管的电流维持在正常范围内,并记录此时的反向击穿电流值。
4.绘制特性曲线:根据上述测量结果,可以绘制稳压二极管的特性曲线。
横轴表示反向电压,纵轴表示反向电流。
根据实际测量结果,点对点绘制得到曲线。
需要注意的是,在测量稳压二极管时,应避免使其过热,以避免损坏。
此外,稳压二极管的特性受到环境温度的影响,因此在测量时应注意控制环境温度的影响。
此外,为了更准确地测量稳压二极管的特性,可以使用专门的稳压二极管测试仪器,如稳压二极管测试仪等。
这些测试仪器可以提供更精确的测量结果,并具有更多的功能,如对稳压二极管的电流稳定性、工作温度范围等进行测试。
总之,稳压二极管的测量方法通常包括测量线性区电阻、反向击穿电压和反向击穿电流等。
选用适当的测试工具和仪器,严格遵循测量步骤,即可准确测量稳压二极管的特性,并绘制特性曲线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
稳压二极管怎么测量好坏
稳压二极管检测其好坏我在平时的实践中一般用三种方法进行检测,下面和朋友们分享一下。
第一种是阻值测量法
运用阻值测量法一般是测量稳压管的稳压值在10V以下比较实用,因为我们所用的指针式万用表起层叠式电池最大电压是9V。
测试的原理是:通过万用表RX10K档,此时内部的电源是9V促使二极管内部PN结处于反向击穿状态这是就会有相对较小的阻值了。
测量方法是:先用指针万用表的欧姆档拨到RX1K档,黑表笔(指针万用表电池的正极)接稳压二极管的负极,红表笔(指针万用表电池的负极)接正极,此时万用表的指示值应该是非常大,可以达到上百千欧。
然后把指针万用表的欧姆档拨到RX10K档,这是阻值应该有一个明显的下降,说明稳压二极管处于击穿状态了,也说明二极管是好的。
反之稳压管就有问题或者不是稳压二极管。
缺点是:只能测量10V以下的稳压二极管的好坏,且只能用指针式万用表去测。
其优点是:通过指针万用表可以测出其稳压二极管的稳压值Uz,对于失去标识的稳压二极管来说这个方法比较实用,我们将针万用表的欧姆档拨到RX10K档并调零。
然后用红表笔接稳压二极管的正极,黑表笔接负极。
这时我们要读取万用表电压档10V刻度线上的数值(不要读欧姆档的刻度),然后用下面的经验公式就可计算出稳压二极管的稳压值。
Uz=(10-读数值)X(电池电压值U/10)V
第二种是电压测量法
这种测量方法比较简单,我们一般用数字万用表的直流电压档直接去测稳压二极管的输出稳压值,如果所测得的直流电压结果等于稳压二极管的稳压值则就说明这这稳压二极管是工作正常的,也说明了其二极管是好的。
我认为以上两种方法都适合测量手机上是稳压二极管,因为它们的稳压值一般较低,有的不超过10V的稳压电压值。
第三种用摇表测量高电压稳压二极管
对于稳压电压较高的稳压二极管有时我们也可以用摇表进行检测。
我们在二极管上接好摇表的接线柱,按照额定转速摇动兆欧表的手柄,当发现兆欧表比较稳定地停留在某一刻度说明这个质量是好的稳压二极管,若摆动比较厉害说明稳压二极管质量很差或者根本不是稳压二极管,接线如下图所示的那样,这种方法我在使用中用的很少。
