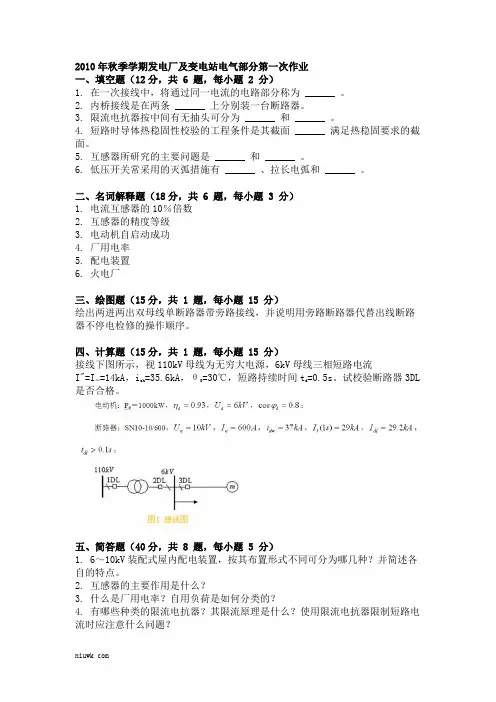

2010年秋季学期发电厂及变电站电气部分第一次作业一、填空题（12分，共 6 题，每小题 2 分）1. 在一次接线中，将通过同一电流的电路部分称为 ______ 。
2. 内桥接线是在两条 ______ 上分别装一台断路器。
3. 限流电抗器按中间有无抽头可分为 ______ 和 ______ 。
4. 短路时导体热稳固性校验的工程条件是其截面 ______ 满足热稳固要求的截面。
5. 互感器所研究的主要问题是 ______ 和 ______ 。
6. 低压开关常采用的灭弧措施有 ______ 、拉长电弧和 ______ 。
二、名词解释题（18分，共 6 题，每小题 3 分）1. 电流互感器的10％倍数2. 互感器的精度等级3. 电动机自启动成功4. 厂用电率5. 配电装置6. 火电厂三、绘图题（15分，共 1 题，每小题 15 分）绘出两进两出双母线单断路器带旁路接线，并说明用旁路断路器代替出线断路器不停电检修的操作顺序。
四、计算题（15分，共 1 题，每小题 15 分）接线下图所示，视110kV母线为无穷大电源，6kV母线三相短路电流I"=I∞=14kA，ich=35.6kA，θ=30℃，短路持续时间td=0.5s。
试校验断路器3DL是否合格。
五、简答题（40分，共 8 题，每小题 5 分）1. 6～10kV装配式屋内配电装置，按其布置形式不同可分为哪几种？并简述各自的特点。
2. 互感器的主要作用是什么？3. 什么是厂用电率？自用负荷是如何分类的？4. 有哪些种类的限流电抗器？其限流原理是什么？使用限流电抗器限制短路电流时应注意什么问题？5. 导体通过短路电流时热稳固性的根本条件与工程条件是什么？6. 分裂变压器与普通三绕组变压器在参数上有何不同？7. 什么是核电厂？简述核电厂的运行特点。
8. 直流电弧稳定燃烧的电压条件是什么？由此得出可在低压开关中有效采用的灭弧方法与措施是什么？答案：一、填空题（12分，共 6 题，每小题 2 分）1.参考答案：支路。
水电站电气一次部分设计发电厂电气部分设计论文
2×15MW 水电站电气一次部分设计前言---------------------------------------------------------------------------------------------4第一章发电厂电气主接线设计---------------------------------------------------------6第一节主接线的方案概述---------------------------------------------------------6第二节初步拟定供选择的主接线方案----------------------------------------- 9第三节主接线的方案的技术经济比较---------------------------------------- 10第四节厂用电源接线及坝区供电方式---------------------------------------- 12第二章短路电流计算--------------------------------------------------------------------12 第一节短路电流计算概述------------------------------------------------------- 13第二节短路电流计算---------------------------------------------------------------13第三章导体、电器设备选择及校验--------------------------------------------------- 21第一节导体、设备选择概述-------------------------------------------------------21第二节导体的选择与校验------------------------------------------------------- 22第三节电器设备的选择与校验------------------------------------------------ 24第四节导体和电气设备的选择成果表---------------------------------------- 34第四章发电厂（升压站）配电装置设计---------------------------------------------35第一节配电装置类型及特点-----------------------------------------------------35第二节配电装置的设计-------------------------------------------------------------36第五章继电保护、自动装置、测量表计及同期系统的配置规划------------------------------------------38第六章过电压保护和接地-----------------------------------------------------------------46参考文献---------------------------------------------------------------------------------------------48附图：一、主接线方案比较图二、电气主接线图三、继电保护配置图四、自动装备配置图五、计算机监控系统图六、高压配电装置平面布置图七、高压配电装置剖面图（一）八、高压配电装置剖面图（二）前言一、本毕业设计的目的与要求：本毕业设计是电气工程及其自动化专业学生在完成本专业教学计划的全部课程教学、课程设计、生产实习、毕业实习的基础上，进一步培养学生综合运用所学理论知识与技能，解决实际问题能力的一个重要环节。
发电厂及变电站电气部分 ( 第1次 )
第1次作业一、单项选择题（本大题共100分，共 40 小题，每小题 2.5 分）1. 装设分段电抗器的作用是（）。
A. 限制母线回路中的短路电流；B. 吸收多余的无功功率；C. 改善母线的电压质量；D. 改进用户的功率因数；2. 三相导体短路的最大电动力不受（）影响。
A. 跨距； B. 长期允许电流； C. 相间距离； D. 三相短路时的冲击电流；3. 联络变压器的台数（）。
A. 一般设为3台；B. 一般设为5台；C. 一般设为4台；D. 一般设为1台，最多不超过2台；4. 决定变压器绝缘老化速度的关键因素是（）。
A. 氧化； B. 温度； C. 湿度； D. 油中分解的劣化物；5. 可限制短路电流的电器（）。
A. 断路器； B. 隔离开关； C. 负荷开关； D. 电抗器；6. 下列选项中不属于单母线接线优点的是（）。
A. 便于扩建； B. 可靠性高； C. 接线简单； D. 投资少；7. 变电所母线上限制入侵雷电波造成过电压的基本保护措施之一是（）。
A. 装设单支避雷针；B. 装设多支避雷针；C. 装设接地装置；D. 装设避雷器；8. 既能发电，又能储存能量的是（）。
A. 火电厂； B. 水电厂； C. 抽水蓄能电厂； D. 核电厂；9. 磁力启动器不具有（）功能。
A. 过负荷保护； B. 短路保护； C. 低电压保护； D. 欠压保护；10. 电气主接线是指（）。
A. 发电厂或变电所一、二次设备间的连接关系；B. 发电厂或变电所重要设备的连接关系；C. 发电厂或变电所的一次设备按照设计要求连接而成的电路；D. 发电厂或变电所的一次设备按照运行方式要求连接而成的电路；11. 旁路断路器的作用是（）。
A. 当出线断路器检修时，可代替该出线断路器工作； B. 可以代替母联断路器工作； C. 保证母线检修时，线路不停电；D. 可以代替分段断路器工作；12. 从可靠性观点，电力系统中使用的设备可分为可修复元件和不可修复元件，下列属于不可修复元件的是（）。
220kV变电站电气一次部分设计设计
《发电厂电气部分》课程设计220kV变电站电气一次部分设计指导老师：学院名称：工程学院专业班级：目录变电站电气一次部分设计说明书 (4)一、原始资料 (4)二、电气主接线设计 (5)2.1电气主接线的概述 (5)2.2电气主接线的基本要求 (5)2.3电气主接线设计的原则 (5)2.4方案预定 (5)2.5方案选择 (5)2.6电气主接线图 (6)三、主变的选择 (7)3.1主变压器的选择原则 (7)3.2主变压器容量的确定 (9)四、站用电设计 (10)4.1站用变压器的选择 (10)4.2站用电接线 (10)五、高压电气设备选择 (11)5.1高压断路器的选择及校验 (11)5.2隔离开关的选择与校验 (12)5.3电流，电压互感器的选择及校验 (13)5.4高压熔断器的选择及校验 (15)5.5母线选择及校验 (16)六、防雷及过电压保护装置设计 (17)6.1变电站直击雷防护 (18)6.2侵入波过电压防护 (18)6.3进线段保护 (18)6.4接地装置设计 (18)变电站电气一次部分设计计算书 (20)一、负荷计算 (20)二、短路电流计算 (20)三、电气设备选择及校验计算 (24)3.1断路器的选择 (24)3.2隔离开关的选择 (31)3.3电流互感器的选择 (33)3.4电压互感器的选择 (35)3.5高压熔断器的选择 (36)3.6母线的选择 (36)四、防雷保护计算 (39)4.1 避雷针的选择 (39)4.2 避雷器的选择 (41)4.3 接地电阻 (42)变电站电气一次部分设计说明书一、原始资料220kV地区变电站电气一次部分设计原始资料一、地区电网的特点本地区变电站通过三回线（架空线50km）从系统获取电能，（每回架空线的单位长度等值电抗=0.5欧/km）二、建站规模（1）变电站类型：220kV变电工程（2）电压等级：220kV 、110kV、35kV三、环境条件变电所位于某城市，地势平坦，交通便利，空气较清洁，区平均海拔300米，最高气温36℃，最低气温-18℃，年平均雷电日45日/年，土壤电阻率高达800 .M四、电气主接线要求尽量考虑设置熔冰措施五、短路阻抗系统作无穷大电源考虑电气主接线设计二、电气主接线设计2.1电气主接线的概述电气主接线是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。
《安规》(发电厂和变电所电气部分)
附件1：中国南方电网有限责任公司电力安全工作规程（变电站和发电厂电气部分）（征求意见稿）I中国南方电网有限责任公司发布II目次前言 (V)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (2)5 高压设备运行工作的基本要求 (2)5.1 一般安全要求 (3)5.2 高压电气设备的巡视 (3)5.3 电气操作 (3)5.4 高压电气设备上工作 (6)6 保证安全的组织措施 (6)6.1 在电气设备上工作，保证安全的组织措施 (6)6.2 工作票制度 (7)6.3 工作许可制度 (9)6.4 工作监护制度 (9)6.5 工作间断、转移和终结制度 (10)7 保证安全的技术措施 (10)7.1 在电气设备上工作，保证安全的技术措施： (10)7.2 停电 (11)7.3 验电 (11)7.4 接地 (11)7.5 悬挂标示牌和装设遮栏（围栏） (12)8 线路作业时变电站和发电厂的安全措施 (13)9 带电作业 (13)9.1 一般规定 (13)9.2 一般安全技术措施 (14)9.3 等电位作业 (15)9.4 带电断、接引线 (16)9.5 带电短接设备 (16)9.6 带电清扫机械作业 (17)9.7 高架绝缘斗臂车作业 (17)9.8 带电水冲洗 (17)9.9 带电检测绝缘子 (18)9.10 低压带电作业 (19)9.11 带电作业工具的保管、使用和试验 (19)10 在停电的低压配电装置和低压导线上的工作 (21)11 发电机、同期调相机和高压电动机的检修、维护工作 (21)12 在六氟化硫电气设备上的工作 (22)13 二次系统上的工作 (23)14 电力电缆工作 (24)III14.1 电力电缆工作的基本要求 (24)14.2 电力电缆作业时的安全措施 (25)15 电气试验 (26)15.1 电气试验一般规定： (26)15.2 高压试验 (26)16 在阀塔设备上的工作 (27)17 一般安全措施 (27)附录A 变电站（发电厂）电气操作票格式 (29)附录B1 变电站（发电厂）电气第一种工作票格式 (30)附录B2 变电站（发电厂）电气第二种工作票格式 (31)附录B3 变电站（发电厂）电气第三种工作票格式 (32)附录B4 变电站（发电厂）电气其他安全措施交底单格式 (33)附录B5 二次设备及回路安全技术措施单格式 (34)附录B6 标示牌式样 (35)附录C1 绝缘安全工器具试验项目、周期和要求 (36)附录C2 带电作业高架绝缘斗臂车电气试验标准表 (38)附录C3 登高工器具试验标准表 (40)附录C4 紧急救护法 (41)IV前言为把中国南方电网有限责任公司建设成为经营型、服务型、一体化、现代化的企业，实现南方电网统一开放、结构合理、技术先进、安全可靠的发展目标，确保南方电网安全、稳定、可靠运行，按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立和健全中国南方电网有限责任公司标准体系，指导和规范变电站和发电厂及电力线路的安全作业，加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，特制定本规程。
《电力安全工作规程(发电厂和变电站电-气部分)》试题库
《电力安全工作规程（发电厂和变电站电气部分）》晓第一部分:单选题1 为规定电力生产单位和在电力工作场所工作人员的基本电气安全要求，中国电力企业联合会组织编制了《电力安全工作规程》（国标版）,国标版安规将从（ A )起施行. A. 2012年6月1日 B. 2011年6月1日 C。
2011年12月1日 D。
2012年1月1日2 《电力安全工作规程》(国标版）由（ )提出，是( ）标准。
（ D ） A。
国家南方电网公司，企业 B。
中国电力企业联合会，企业 C. 国家电网公司，行业 D。
中国电力企业联合会，国家3 在《电力安全工作规程》（国标版)中，低压定义为：用于配电的交流系统中（ A ）V及其以下的电压等级.(《电力安全工作规程（发电厂和变电站电气部分）》(国标版）第3.6条）A。
1000 B. 250 C。
380 D. 2204 在《电力安全工作规程(发电厂和变电站电气部分）》（国标版）中，设备不停电时的安全距离，±500kV安全距离为（ )米,±800kV安全距离为（）米。
（ D )（《电力安全工作规程（发电厂和变电站电气部分)》（国标版）第5.2.2条） A. 5。
00，8.00 B。
5。
00，9。
30 C. 6.00,8。
00 D. 6。
00，9。
305 人员工作中与设备带电部分的安全距离，±500kV安全距离为（ C ）米，±800kV安全距离为（）米.（ C ）(《电力安全工作规程(发电厂和变电站电气部分)》（国标版）第6。
2。
1条） A。
6.00，9.30 B。
6.00,10.10 C。
6.80,10。
10 D. 6.80，9。
306 装、拆接地线导体端应（ A )，人体不应碰触接地线（《电力安全工作规程(发电厂和变电站电气部分)》（国标版)第6.4.5条） A. 使用绝缘棒 B。
使用绝缘棒和戴绝缘手套 C。
戴绝缘手套和穿绝缘靴 D. 穿绝缘靴7 成套接地线应有透明护套的多股软铜线和专用线夹组成,接地线截面不应小于（ C ）mm2.（《电力安全工作规程(发电厂和变电站电气部分）》（国标版）第6.4.8条) A。
毕业论文 220kv变电站电气一次部分初步设计
毕业论文 220kv变电站电气一次部分初步设计编号毕业设计报告设计题目：220KV变电站电气一次部分初步设计姓名专业名称班级指导老师姓名：（姓名）（单位）报告提交日期：答辩日期：答辩委员会主席：评阅人：（日期）二0一0年四月毕业设计（论文）摘要电力工业是国民经济发展中最重要的基础能源产业，是国民经济的第一基础产业，是关系国计民生的基础产业，是世界各国经济发展战略中的优先发展重点。
作为一种先进的生产力和基础产业，电力行业对促进国民经济的发展和社会进步起到了重要作用。
与社会经济和社会发展有着十分密切的关系，它不仅是关系国家经济安全的战略大问题，而且与人们的日常生活、社会稳定密切相关。
本设计讨论的是220KV变电站电气部分的设计。
首先对原始资料进行分析，选择主变压器，在此基础上进行主接线设计，再进行短路计算，选择设备，然后进行防雷接地以及保护、配电装置设计。
关键字：变电站；短路计算；设备选择。
目录1 引言 (3)2 原始资料的分析……………………………………………………………42.1原始资料 (4)2..2原始资料分析………………………………………………………………53 变电站电气主接线的确定………………………………………………63.1电气主接线的概述 (6)3.2计算220kV侧的短路 (10)3.3变压器的选择……………………………………………………………………1 4 4所用电设计 (17)4.1所用变选择 (17)4.2所用电接线图 (17)5 短路电流计算…………………………………………………………19 5.1 作出系统的简化等值电路图 (19)5.2 系统的参数计算………………………………………………………………19 5.3 短路点的选择 (20)5.4 计算短路电流 (20)6 电气设备的选择……………………………………………………………3 1 6.1 变压器变压器的选择……………………………………………………………3 1 6.2 电抗器的选择 (31)6.3 主要电气设备的选择……………………………………………………………3 1 7 继电保护与自动装置………………………………………………………48 8 防雷保护与接地……………………………………………………………51 8.1防雷保护……………………………………………………………………51 8.2 避雷针防雷保护计算……………………………………………………………528.3 接地装置 (57)致谢………………………………………………………………………………58参考文献…………………………………………………………………………59心得………………………………………………………………………………60第1章引言电力事业的日益发展紧系着国计民生。
【毕业设计】110kV变电站电气一次部分初步设计毕业设计
【关键字】毕业设计110kV变电站电气一次部分初步设计毕业设计内容提要根据设计任务书的要求本次设计为110kV变电站电气一次部分初步设计并绘制电气主接线图及其他图纸该变电站设有两台主变压器站内主接线分为110kV35kV和10kV三个电压等级各个电压等级分别采用单母线分段接线单母线分段带旁母线和单母线分段接线本次设计中进行了电气主接线的设计电路电流计算主要电气设备选择及效验包括断路器隔离开关电流互感器母线等各电压等级配电装置设计及防雷保护的配置本设计以《电力工程专业毕业设计指南》《电力工程电气设备手册》《高电压技术》《电气简图用图形符号GBT》《电力工程设计手册》《城乡电网建设改造设备使用手册》等规范规程为依据设计的内容符合国家有关经济技术政策所选设备全部为国家推荐的新型产品技术先进运行可靠经济合理目录前言4第一部分110kV变电站电气一次部分设计说明书4原始资料4电气主接线设计6主接线的设计原则和要求6主接线的设计步聚8本变电站电气接线设计9第3章变压器选择12第31节主变压器选择12第32节站用变压器选择13第4章短路电流计算14第41节短路电流计算的目的14第42节短路电流计算的一般规定14第43节短路电流计算的步聚15第44节短路电流计算结果15第5章高压电器设备选择16第51节电器选择的一般条件16第52节高压断路器的选择18第53节隔离开关的选择19第54节电流互感器的选择20第55节电压互感器的选择21第56节高压熔断器的选择21第6章配电装置设计21第二部分110kV变电站电气一次部分设计计算书22第1章负荷计算22第11节主变压器负荷计算22第12节站用变压器负荷计算24第2章短路电流计算25第21节三相短路电流计算25第22节站用变压器高压侧短路电流计算31第3章线路及变压器最大长期工作电流计算31第31节线路最大长期工作电流计算31第32节主变进线最大长期工作电流计算32第4章电气设备选择及效验32第41节高压断路器选择及效验33第42节隔离开关选择及效验33第43节电流互感器选择及效验34第44节电压互感器选择及效验36第45节熔断器选择及效验36第46节母线选择及效验37总结38参考文献40前言变电站是电力系统的重要组成部分是联系发电厂和用户的中间环节起着变换和分配电能的作用直接影响整个电力系统的安全与经济运行电气主接线是变电站设计的首要任务也是构成电力系统的重要环节电气主接线的拟订直接关系着全站电气设备的选择配电装置的布置继电保护和自动装置的确定是变电站电气部分投资大小的决定性因素本次设计为110kV变电站电气一次部分初步设计分为设计说明书设计计算书设计图纸等三部分所设计的内容力求概念清楚层次分明本文是在老师们治学严谨知识广博善于捕捉新事物新的研究方向在毕业设计期间老师在设计的选题和设计思路上给了我很多的指导和帮助在此我对恩师表示最崇高的敬意和最诚挚的感谢本文从主接线短路电流计算主要电气设备选择等几方面对变电站设计进行了阐述并绘制了电气主接线图由于本人水平有限错误和不妥之处在所难免敬请各位老师批评指正第一部分110kV变电站电气一次部分设计说明书第1章原始资料11地区电网的特点综合小水电 S∑ 24MVA L1 20KM 35KV 双回路送入变电所丰水期满发电枯水期只发三分之一容量近区用电及站用电占发电容量的 10 最大运行方式时的综合电抗折算至 SJ 100MVA 时 XJ 3 本市火电厂发电机两台 Pe 5MWcosФ 08 Xd〃 018 经一台双绕组变压器 SLKVA 63KV35KV Ud 8 L2 5KM用架空线输入变电所其厂用电占 5 近区用电占 15省电网由西南方向经 110KV L3 65KM 的输电线路与变电所相连对本市的发供电起综合平衡作用12 建站规模4 变电所最大负荷利用小时数 T 6000h 同时率取 095 10KV 用户负荷资料如下表所示序号用户名称最大负荷负荷性质功率因数 1 市城区8MW Ⅰ095 2 化肥厂2MW Ⅲ090 3 工业区35MW Ⅱ090 4 农机厂15MW Ⅲ085 5 开发区4MW Ⅱ085 变电所建成后第五年总负荷增加到 306MW 建成后第十年总负荷增加到 493MW6 变电所自用负荷以 2 台 100KVA 考虑变电站类型110kV变电工程主变台数2电压等级110kV35kV10kV出线回数及传输容量13 环境条件气象及地质条件设计变电所地处半丘陵区无污染影响年最高温度 40 度最热月平均温度 34 度年最低温度 40 度最热地下 08M 处土壤平均温度 304 度海拔高度为 50M14 电器主接线图建议110kV双母线分4段35kV双母线带旁10kV单母线分段带旁路接线并考虑设置融冰措施15 短路阻抗系统作无穷大电源考虑X1∑＝005X0∑＝004X1∑min＝01X0∑min＝005火电厂的装机容量为37500kwXd＝0125最大运行方式下该火电厂3台机组全部投入并满发最小运行方式下该火电厂只投入2台机组水电厂的装机容量为35000kwXd＝027最大运行方式下该水电厂3台机组全部投入并满发最小运行方式下该水电厂只投入1台机组第2章电气主接线设计第21节主接线的设计原则和要求电力系统是由发电厂变电站线路和用户组成变电站是联系发电厂和用户的中间环节起着变换和分配电能的作用为满足生产需要变电站中安装有各种电气设备并b主接线代表了变电站电气部分主体结构是电力系统接线的主要组成部分是变电站电气设计的首要部分它表明了变压器线路和断路器等电气设备的数量和连接方式及可能的运行方式从而完成变电输配电的任务它的设计直接关系着全所电气设备的选择配电装置的布置继电保护和自动装置的确定关系着电力系统的安全稳定灵活和经济运行由于电能生产的特点是发电变电输电和用电是在同一时刻完成的所以主接线设计的好坏也影响到工农业生产和人民生活因此主接线的设计是一个综合性的问题必须在满足国家有关技术经济政策的前提下正确处理好各方面的关系全面分析有关因素力争使其技术先进经济合理安全可靠电气主接线的设计原则电气主接线的基本原则是以设计任务书为依据以国家经济建设的方针政策技术规定标准为准绳结合工程实际情况在保证供电可靠调度灵活满足各项技术要求的前提下兼顾运行维护方便尽可能地节省投资就近取材力争设备元件和设计的先进性与可靠性坚持可靠先进适用美观的原则接线方式对于变电站的电气接线当能满足运行要求时其高压侧应尽可能采用断路器较少或不用断路器的接线如线路－变压器组或桥形接线等若能满足继电保护要求时也可采用线路分支接线在110kV～220kV配电装置中当出线为2回时一般采用桥形接线当出线不超过4回时一般采用分段单母线接线在枢纽变电站中当110kV～220kV出线在4回及以上时一般采用双母线接线在大容量变电站中为了限制6～10kV出线上的短路电流一般可采用下列措施变压器分列运行在变压器回路中装置分裂电抗器或电抗器采用低压侧为分裂绕组的变压器出线上装设电抗器主变压器选择主变压器台数为保证供电可靠性变电站一般装设两台主变压器当只有一个电源或变电站可由低压侧电网取得备用电源给重要负荷供电时可装设一台对于大型枢纽变电站根据工程具体情况当技术经济比较合理时可装设两台以上主变压器主变压器容量主变压器容量根据5～10年的发展规划进行选择并应考虑变压器正常运行和事故时的过负荷能力对装设两台变压器的变电站每台变压器额定容量一般按下式选择Sn＝06 PMPM为变电站最大负荷这样当一台变压器停用时可保证对60％负荷的供电考虑变压器的事故过负荷能力40％则可保证对84％负荷的供电由于一般电网变电站大约有25％的非重要负荷因此采用Sn＝06 PM对变电站保证重要负荷来说多数是可行的对于一二级负荷比重大的变电站应能在一台停用时仍能保证对一二级负荷的供电主变压器的型式一般情况下采用三相式变压器具有三种电压的变电站如通过主变压器各侧绕组的功率均达到15％Sn以上时由于中性点具有不同的接地形式应采用普通的三绕组变压器当主网电压为220kV及以上中压为110kV及以上时多采用自耦变压器以得到较大的经济效益断路器的设置根据电气接线方式每回线路均应设有相应数量的断路器用以完成切合电路任务为正确选择接线和设备必须进行逐年各级电压最大最小有功和无功电力负荷的平衡当缺乏足够的资料时可采用下列数据最小负荷为最大负荷的60～70％如主要是农业负荷时则宜取20～30％负荷同时率取085～09当回路在三回一下时且其中有特大负荷时可取095～1功率因数一般取08线损平均取5％设计主接线的基本要求在设计电气主接线时应使其满足供电可靠运行灵活和经济等项基本要求可靠性供电可靠是电力生产和分配的首要要求电气主接线也必须满足这个要求在研究主接线时应全面地看待以下几个问题可靠性的客观衡量标准是运行实践估价一个主接线的可靠性时应充分考虑长期积累的运行经验我国现行设计技术规程中的各项规定就是对运行实践经验的总结设计时应予遵循主接线的可靠性是由其各组成元件包括一次设备和二次设备的可靠性的综合因此主接线设计要同时考虑一次设备和二次设备的故障率及其对供电的影响可靠性并不是绝对的同样的主接线对某所是可靠的而对另一些所可能还不够可靠因此评价可靠性时不能脱离变电站在系统中的地位和作用通常定性分析和衡量主接线可靠性时均从以下几方面考虑断路器检修时能否不影响供电线路断路器或母线故障时以及母线检修时停运出线回路数的多少和停电时间的长短以及能否保证对重要用户的供电变电站全部停运的可能性灵活性主接线的灵活性要求有以下几方面调度灵活操作简便应能灵活的投入或切除某些变压器或线路调配电源和负荷能满足系统在事故检修及特殊运行方式下的调度要求检修安全应能方便的停运断路器母线及其继电保护设备进行安全检修而不影响电力的正常运行及对用户的供电扩建方便应能容易的从初期过渡到最终接线使在扩建过渡时在不影响连续供电或停电时间最短的情况下投入新装变压器或线路而不互相干扰且一次和二次设备等所需的改造最少经济性在满足技术要求的前提下做到经济合理投资省主接线应简单清晰以节约断路器隔离开关等一次设备投资要使控制保护方式不过于复杂以利于运行并节约二次设备和电缆投资要适当限制短路电流以选择价格合理的电器设备在终端或分支变电站中应推广采用直降式1106～10kV变压器以质量可靠的简易电器代替高压断路器占地面积小电气主接线设计要为配电装置的布置创造条件以便节约用地和节省构架导线绝缘子及安装费用在运输条件许可的地方都应采用三相变压器电能损耗少在变电站中正常运行时电能损耗主要来自变压器应经济合理的选择主变压器的型式容量和台数尽量避免两次变压而增加电能损耗第22节主接线的设计步聚电气主接线图的具体设计步聚如下分析原始资料本工程情况变电站类型设计规划容量近期远景主变台数及容量等电力系统情况电力系统近期及远景发展规划5～10变电站在电力系统中的位置和作用本期工程和远景与电力系统连接方式以及各级电压中性点接地方式等负荷情况负荷的性质及其地理位置输电电压等级出线回路及输送容量等环境条件当地的气温湿度覆水污秽风向水文地质海拔高度等因素对主接线中电器的选择和配电装置的实施均有影响设备制造情况为使所设计的主接线具有可行性必须对各主要电器的性能制造能力和供货情况价格等资料汇集并分析比较保证设计的先进性经济性和可行性拟定主接线方案根据设计任务书的要求在原始资料分析的基础上可拟定出若干个主接线方案因为对出线回路数电压等级变压器台数容量以及母线结构等考虑不同会出现多种接线方案应依据对主接线的基本要求结合最新技术确定最优的技术合理经济可行的主接线方案短路电流计算对拟定的主接线为了选择合理的电器需进行短路电流计算主要电器选择包括高压断路器隔离开关母线等电器的选择绘制电气主接线图将最终确定的主接线按工程要求绘画工程图第23节本变电站电气主接线设计110kV电压侧接线《35～110kV变电所设计规范》规定35kV～110kV线路为两回以下时宜采用桥形线路变压器组或线路分支接线超过两回时宜采用扩大桥形单母线或分段单母线的接线35～63kV线路为8回及以上时亦可采用双母线接线110kV线路为6回及其以上时宜采用双母线接线在采用单母线分段单母线或双母线的35～110kV主接线中当不允许停电检修断路器时可设置旁路设施本变电站110kV线路有6回可选择用双母线或单母线分段接线两种方案如图21所示方案一供电可靠运行方式灵活倒闸操作复杂容易误操作占地大设备多投资大图21方案二简单清晰操作方便不易误操作设备少投资小占地面积小但是运行可靠性和灵活性比方案一稍差本变电站为地区性变电站电网特点是水电站发电保证出力时能满足地区负荷的需要加上小火电基本不需要外系统支援电源主要集中在35KV侧110KV侧是为提高经济效益及系统稳定性采用方案二能够满足本变电站110KV侧对供电可靠性的要求故选用投资小节省占地面积的方案二35kV电压侧接线本变电站35kV线路有8回可选择双母线或单母线分段带旁路母线接线两种方案根据本地区电网特点本变电站电源主要集中在35kV侧不允许停电检修断路器需设置旁路设施如图22所示图22方案一供电可靠调度灵活但是倒闸操作复杂容易误操作占地面积大设备多配电装置复杂投资大方案二简单清晰操作方便不易误操作设备少投资小占地面积小旁路断路器可以代替出线断路器进行不停电检修出线断路器保证重要回路特别是电源回路不停电方案二具有良好的经济性供电可靠性也能满足要求故35kV 侧接线采用方案二综上所述本变电站主接线如图24所示图 24第3章变压器选择第31节主变压器选择在变电站中用来向电力系统或用户输送功率的变压器称为主变压器《35～110kV变电所设计规范》规定主变压器的台数和容量应根据地区供电条件负荷性质用电容量和运行方式等条件综合考虑确定在有一二级负荷的变电所中宜装设两台主变压器当技术经济比较合理时可装设两台以上主变压器装有两台以上主变压器的变电所当断开一台时其余主变器的容量不应小于60％的全部负荷并应保证用户的一二级负荷具有三种电压的变电所如通过主变压器各侧线圈的功率均达到该变压器容量的15％以上主变压器宜采用三线圈变压器主变压器台数和容量直接影响主接线的形式和配电装置的结构由负荷计算设计计算书第1章可知本变电站远景负荷为PM＝3015 MVA 装设两台主变压器每台变压器额定容量按下式选择SN＝06PM＝1809 MVA故可选择两台型号为SFSZ7-的变压器表 31 主变压器技术参数型号额定容量kVA额定电压 kV空载电流空载损耗kW负载损耗 kW 阻抗电压连接组标号高压中压低压高-中高-低中-低高 -中高 -低中-低-2000011038510515358131712599710517565YNyn0d11第 32 节站用变压器选择《35～110kV 变电所设计规范》规定在有两台及以上主变压器的变电站中宜装设两台容量相同可互为备用的站用变压器分别接到母线的不同分段上变电站的站用负荷一般都比较小其可靠性要求也不如发电厂那样高变电站的主要负荷是变压器冷却装置直流系统中的充电装置和硅整流设备油处理设备检修工具以及采暖通风照明供水等这些负荷容量都不太大因此变电站的站用电压只需 04kV 一级采用动力与照明混合供电方式380V 站用电母线可采用低压断路器即自动空气开关或闸刀进行分段并以低压成套配电装置供电本变电站计算站用容量为 100kVA设计计算书第 1 章选用两台型号为 S的变压器互为暗备用10kV 级 S9 系列三相油浸自冷式铜线变压器是全国统一设计的新产品是我国国内技术经济指标比较先进的铜线系列配电变压器站用变压器参数如表 32 所示表 32 站用变压器技术参数型号额定容量 kVA额定电压 kV空载电流损耗 W阻抗电压连接组标号高压低压空载短路S9-1001010010041629015004Yyn0 图 41 计算电路图及其等值网络图 42 变压器低压侧分列运行计算电路图及其等值网络表 41 短路电流计算结果按正常工作条件进行选择并按短路状态来校验热稳定和动稳定额定电压和最高工作电压在选择电器时一般可按照电器的额定电压 U N 不低于装置地点电网额定电压tk＝tprtab而 tab＝tinta式中 tab 断路器全开断时间t pr 后备保护动作时间tin 断路器固有分闸时间ta 断路器开断时电弧持续时间开断电器应能在最严重的情况下开断短路电流故电器的开断计算时间 tbr 应为主保护时间 tpr1和断路器固有分闸时间之和即Tbr＝tpr1tin第52节高压断路器的选择高压断路器的主要功能是正常运行时用它来倒换运行方式把设备或线路接入电路或退出运行起着控制作用当设备或线路发生故障时能快速切除故障回路保证无故障部分正常运行能起保护作用高压断路器是开关电器中最为完善的一种设备其最大特点是能断开电路中负荷电流和短路电流本变电站高压断路器选择如下选择和校验计算见计算书第 4 章1 110kV 线路侧及变压器侧选择 LW11-110 型 SF6 户外断路器2 35kV 线路侧及变压器侧选择 ZW7-405 型真空户外断路器计算数据ZW7-405UNs35 kVUN405 kVI34642 AIN1600 AI"563 kAINbr315 kAish1436 kAiNcl80 kAQk22117 kA ·s2I t·t3969 kA2·sish1436 kAies80 kA计算数据KYN28A-12 Z 1250-315 UNs 10 kV UN 12 kV I 1894 A IN 1250 A I" 120 kA INbr 315 kAish 2496 kA iNcl 80 kA Qk 211186 kA ·s 2I t·t3969 kA2·s ish 2496 kA ies 80 kA3 10kV 线路侧选择 KYN28A-12 Z 1250-315 型高压开关柜计算数据ZW7-405UNs35 kVUN405 kVI34642 AIN1600 AI"563 kAINbr315 kAish1436 kAiNcl80 kAQk22117 kA ·s2I t·t3969 kA2·sish1436 kAies80 kA计算数据KYN28A-12 Z 1250-315 UNs 10 kV UN 12 kV I 1894 A IN 1250 A I" 120 kA INbr 315 kAish 2496 kA iNcl 80 kA Qk 211186 kA ·s 2I t·t3969 kA2·s ish 2496 kA ies 80 kA4 10kV 变压器侧选择 KYN28A-12 Z 2000-315 型高压开关柜计算数据KYN28A-12 Z 2000-315 UNs 10 kV UN 12 kV I A IN 2000 A I" 120 kA INbr 315 kA ish 2496 kA iNcl 80 kA Qk 211186 kA ·s 2I t·t3969 kA2·s ish 2496 kA ies 80 kA计算数据GW5--80 UNs 110 kV UN 110 kV I 2067 A IN 1000 A Qk 2653 kA ·s 2I t·t 2311 kA2·s ish 693 kA ies 80 kA 2 35kV选择GW4-35D1000-83计算数据GW4-35D1000-83 UNs 35 kV UN 12 kV I 34642 A IN 1000 A Qk 22117 kA ·s 2I t·t2500 kA2·s ish 1436 kA ies 83 kA第55节电压互感器的选择110kV出线选用TYD110 3型成套电容式电压互感器校验合格110kV母线选用JDCF-110型单相瓷绝缘电压互感器校验合格35kV母线选用JDZXW-35型单相环氧浇注绝缘电压互感器校验合格10kV母线选用JSZX1-10F型三相环氧浇注绝缘电压互感器校验合格第 56 节高压熔断器的选择熔断器是最简单的保护电器它用来保护电气设备免受过载和短路电流的损害35kV母线电压互感器选用RXW-3505型户外跌落式高压熔断器保护校验合格10kV母线电压互感器选用RN2-1005型户内限流式高压熔断器保护校验合格第6章配电装置设计配电装置是变电站的重要组成部分它是根据主接线的连接方式由开关设备保护和测量电路母线和必要的辅助设备组建而成用来接受和分配电能的装置配电装置应满足以下基本要求1 配电装置的设计必须贯彻执行国家基本建设方针和技术经济政策2 保证运行可靠按照系统和自然条件合理选用设备在布置上力求整齐清晰保证具有足够的安全距离3 便于检修巡视和操作4 在保证安全的前提下布置紧凑力求节约材料和降低造价5 安装和扩建方便配电装置设计的基本步骤1 根据配电装置的电压等级电器的型式出线多少和方式有无电抗器地形环境条件等因素选择配电装置的型式2 拟定配电装置的配置图3 按照所选设备的外形尺寸运输方法检修及巡视的安全和方便等要求遵照《配电装置设计技术规程》的有关规定并参考各种配电装置的典型设计和手册设计绘制配电装置的平断面图普通中型配电装置我国有丰富的经验施工检修和运行都比较方便抗震能力好造价比较低缺点是占地面积较大半高型配电装置占地面积为普通中型的47而总投资为普通中型的982同时该型布置在运行检修方面除设备上方有带电母线外其余布置情形与中型布置相似能适应运行检修人员的习惯与需要高型一般适用于220kV及以上电压等级本变电站有三个电压等级110kV 主接线不带旁路母线配电装置采用屋外中型单列布置35kV 主接线带旁路母线配电装置采用屋外半高型布置10kV 配电装置采用屋内成套高压开关柜布置第二部分110kV变电站电气一次部分设计计算书第 1 章负荷计算第 11 节主变压器负荷计算电力系统负荷的确定对于选择变电站主变压器容量电源布点以及电力网的接线方案设计等都是非常重要的电力负荷应在调查和计算的基础上进行对于近期负荷应力求准确具体切实可行对于远景负荷应在电力系统及工农业生产发展远景规划的基础之上进行负荷预测负荷发展的水平往往需要多次测算认真分析影响负荷发展水平的各种因素反复测算与综合平衡力求切合实际本变电站负荷分析计算如下线损平均取 5功率因数取 08负荷同时率取09 线损5 功率因数08负荷同时率0910KV侧。
电力安全工作规程(发电厂和变电站电气部分)
_电力安全工作规程(发电厂和变电站电气部分)ICS29.20 K 09 中华人民共和国国家标准GB 26860―2011 电力安全工作规程发电厂和变电站电气部分 2011 - 07 - 29发布2012 - 06 - 01实施前言 II 引言 III 1范围1 2 规范性引用文件1 3 术语和定义1 4 总体要求2 5 高压设备工作的基本要求3 6 安全组织措施7 7 安全技术措施11 8 线路作业时变电站和发电厂的安全措施14 9 带电作业15 10 发电机、同期调相机和高压电动机的检修、维护工作26 11 在六氟化硫（SF6）电气设备上的工作27 12 在停电的低压配电装置和低压导线上的工作27 13 二次系统上的工作28 14 电气试验工作29 15 电力电缆工作31 16 一般安全措施32 附录A（资料性附录）34 附录B（资料性附录）35 附录C（资料性附录）38 附录D（资料性附录）40 附录E（资料性附录）42 附录F（规范性附录）43 附录G（规范性附录）44 附录H（规范性附录）47 附录I（资料性附录）48 附录J（规范性附录）49 前言本标准按照GB/T 1.1－2009给出的规则起草。
请注意本文件的某些内容可能涉及专利。
本文件的发布机构不承担识别这些专利的责任。
本标准由中国电力企业联合会提出。
本标准由全国高压电气安全标准化技术委员会（TC226）归口。
本标准起草单位：国家电网公司、中国南方电网有限责任公司、中国大唐集团公司、浙江省能源集团有限公司。
本标准主要起草人：。
引言《电业安全工作规程》（发电厂和变电所电气部分）第一版于1951年由原燃料工业部和电业总工会联合签署, 以命令的形式发布执行。
1955年第一次修订。
1972年第二次修订。
1977年第三次修订。
1982年第四次修订。
1991年由原能源部安全环保司提出第五次修订，确定为行标，编号为DL 408－91。
由原能源部安全环保司负责起草，全国有关电管局、电力局等参加。
500KV变电所电气一次设计(详细,规范模板)
Key words: 500kV substation; main connection;sformer
500kv 变电站电气一次部分初步设计
目
录
1 变电站原始资料......................................................................................................... 1 2 设计说明书............................................................................................................... 2 2.1 电气主接线选择 .......................................................................................................... 2 2.1.1 主接线基本要求 ................................................................................................ 2 2.1.2 主接线设计原则及步骤 .................................................................................... 2 2.1.3 主接线基本接线形式及特点 ............................................................................ 4 2.1.4 主接线方案确定 ................................................................................................ 7 2.2 站用电选择 ................................................................................................................ 10 2.2.1 站用变压器选择 .............................................................................................. 10 2.2.2 站用电接线 ...................................................................................................... 10 2.3 无功补偿装置选择 .................................................................................................... 11 2.3.1 无功补偿装置选择要求 .................................................................................. 11 2.3.2 无功补偿装置选择结果 .................................................................................. 12 2.4 主变压器选择 ............................................................................................................ 12 2.4.1 主变压器台数和容量确定 .............................................................................. 12 2.4.2 主变压器形式和结构选择原则 ...................................................................... 12 2.4.3 主变压器选择结果 .......................................................................................... 13 2.5 短路电流计算 .......................................................................................................... 13 2.5.1 短路电流计算原则 .......................................................................................... 13 2.5.2 短路电流计算结果 .......................................................................................... 14 2.6 主要电气设备选择 .................................................................................................... 14 2.6.1 断路器选择 ...................................................................................................... 15 2.6.2 隔离开关选择 .................................................................................................. 16 2.6.3 电流互感器选择 .............................................................................................. 17 2.6.4 电压互感器选择 .............................................................................................. 19 2.6.5 导体选择 .......................................................................................................... 21
《发电厂电气部分》第一次作业答案
《发电厂电气部分》第一次作业答案一、单项选择题。
本大题共38个小题，每小题分，共分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.隔离开关的用途之一是（）( C )A.切断负荷电流B.切断短路电流C.拉合小电流回路D.拉合大电流回路2.双母线接线采用双母线同时运行时，具有单母线分段接线的特点（）( D )A.因此，双母线接线与单母线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）( C )A.双母线接线B.双母线分段带旁路接线C.二分之三接线D.多角形接线4.热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的（） ( C )A.长期工作时的最高允许温度B.长期工作时的最高允许温升C.短路时的最高允许温度D.短路时的最高允许温升5.水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在（） ( A )A.B相B.C相C.A相D.边相6.少油式断路器中油的用途是（） ( B )A.绝缘B.灭弧C.冷却D.隔离7.在降压变电所低压母线侧发生短路，母线分列运行比母线并列运行时，其短路电流要（）( B )A.大B.小C.一样D.可大可小8.发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量（） ( B )A.增大B.减小C.一样D.不确定9.发电机引出线导体截面积选择是按（）( B )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定10.配电装置的母线截面积选择是按（）( A )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定11.矩形截面导体竖放比平放散热效果（）( A )A.好B.差C.一样D.可好可差12.大型火力发电厂厂用电系统接线形式通常采用（）( C )A.单母线B.双母线C.单母线分段D.双母线分段13.加装旁路母线的唯一目的是（）( D )A.检修变压器不停电B.检修线路不停电C.检修母线不停电D.检修出线断路器不停电14.第一台电抗器的型号是NKL-10-500-3，第二台电抗器的型号是NKL-10-300-5，哪一台电抗器的限流好（）15.( B )A.第一台B.第二台C.一样D.不确定16.电流互感器正常运行时二次侧不允许（）17.( C )A.短路B.接地C.开路D.都不允许18.电压互感器正常运行时二次侧不允许（）( A )A.短路B.接地C.开路D.都不允许19.与导体长期发热的稳定温升有关的是（）20.( C )A.起始温升B.起始温升和载流量C.载流量D.起始温度21.大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用（）( A )A.明备用B.暗备用C.与系统相连的主变兼作备用D.快速启动的柴油发电机组22.电压互感器级准确度级标准条件是（）23.24.( A )A.电压误差±%B.相位误差°C.电压误差±伏D.相位误差′25.已知发电机额定电压，额定功率20MW，功率因数，最大负荷利用小时Tmax=3200h。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1次作业一、单项选择题（本大题共100分，共 40 小题，每小题 2.5 分）1. 属于可再生能源的是（）。
A. 太阳能； B. 电能； C. 煤； D. 石油；2. 对一次设备起控制、保护、测量、监察等作用的设备称为（）。
A. 监控设备；B. 二次设备；C. 辅助设备；D. 主设备；3. 三相导体短路的最大电动力不受（）影响。
A. 跨距； B. 长期允许电流； C. 相间距离； D. 三相短路时的冲击电流；4. 联络变压器的台数（）。
A. 一般设为3台；B. 一般设为5台；C. 一般设为4台；D. 一般设为1台，最多不超过2台；5. 可限制短路电流的电器（）。
A. 断路器； B. 隔离开关； C. 负荷开关； D. 电抗器；6. 变电所母线上限制入侵雷电波造成过电压的基本保护措施之一是（）。
A. 装设单支避雷针；B. 装设多支避雷针；C. 装设接地装置；D. 装设避雷器；7. 磁力启动器不具有（）功能。
A. 过负荷保护； B. 短路保护； C. 低电压保护； D. 欠压保护；8. 电气主接线是指（）。
A. 发电厂或变电所一、二次设备间的连接关系；B. 发电厂或变电所重要设备的连接关系；C. 发电厂或变电所的一次设备按照设计要求连接而成的电路；D. 发电厂或变电所的一次设备按照运行方式要求连接而成的电路；9. 旁路断路器的作用是（）。
A. 当出线断路器检修时，可代替该出线断路器工作； B. 可以代替母联断路器工作； C. 保证母线检修时，线路不停电；D. 可以代替分段断路器工作；10. 内桥接线适合于（）。
A. 线路较短，变压器需要经常切换的场合； B. 线路较长，变压器不需要经常切换的场合； C. 线路较多，只有两台变压器的场合； D. 只有二条出线，变压器台数较多的场合；11. 导体长期发热的稳定温升与（）有关。
A. 起始温升； B. 起始温升和载流量； C. 载流量； D. 以上均错误；12. 以下不属于一次设备的是（）。
A. 发电机；B. 断路器；C. 直流发电机组；D. 电压互感器；13. 在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线？（）A. 出线不多且发展规模不明确；B. 出线不多但发展规模明确；C. 出线多但发展规模不明确；D. 出线多且发展规模明确；14. 屋内配电装置和屋外配电装置是按（）。
A. 电气设备安装场所的不同区分的；B. 电气设备安装方式的不同区分的；C. 电气设备型号的不同区分的；D. 电气设备尺寸的不同区分的；15. 大容量、超高压的大型发电厂在电力系统中起着极其重要的作用，担负着系统的基本基荷，供电范围很广，其主要特征有（）。
A. 单机容量为125MW 以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上；B. 单机容量在200MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为330kV及以上；C. 单机容量在300MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上；D. 单机容量在600MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上；16. 线路停电的操作顺序是是（）。
A. 先分母线隔离开关，再分线路隔离开关，最后分断路器； B. 先分线路隔离开关，再分母线隔离开关，最后分断路器； C. 先分断路器，再分母线隔离开关，最后分线路隔离开关； D. 先分断路器，再分线路隔离开关，最后分母线隔离开关；17. 断路器燃弧的时间是（）。
A. 断路器接到分闸命令至电弧熄灭的时间；B. 断路器接到分闸命令至触头分离的时间；C. 断路器触头刚分离至电弧熄灭的时间；D. 以上均错误；18. 如图有两个同样材料的高压熔断器安秒特性，则（）熔体的截面小。
A. 1号熔断器；B. 2号熔断器；C. 两个一样；19. 当发电机容量在100~300mv时，宜选用（）作为高压厂电压。
A. 10.5kv；B. 3kv；C. 6kv；D. 10kv；20. 电流互感器二次侧严禁（）。
A. 开路； B. 短路； C. 接地； D. 以上都不对；21. 由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用（）。
A. 双母线接线； B. 桥形接线； C. 双母线带旁路母线接线； D. 单母线或单母线分段接线；22. 对于电压互感器下列哪个是对的（）。
A. 一台单相电压互感器用于110kv及以上中性点接地系统时，测量相对地电压； B. 一台单相电压互感器用于110kv及以上中性点接地系统时，测量相间电压； C. 一台单相电压互感器用于35kv及以上中性点接地系统时，测量相对地电压； D. 一台单相电压互感器用于110kv及以上中性点接地系统时，测量相间电压；23. 断路器“防跳”装置的作用是（）。
A. 防止断路器拒动；B. 保证断路器可靠地熄弧；C. 正确表示断路器的位置状态；D. 避免断路器发生多次“合一跳”；24. 电抗器一般用于不超过（）千伏的电压等级的接线中。
A. 12；B. 35；C. 110；D. 25；25. 导体的正常最高允许温度，一般不应超过（）。
A. 60度；B. 70度；C. 80度；D. 90度；26. 对于一个最大机组容量为120MW的发电厂多采用以下哪种变压器（）。
A. 三绕组变压器；B. 双绕组变压器；C. 四绕组型变压器；D. 更多绕组型变压器；27. 在双母线接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出线断路器短接，因此该出线（）。
A. 可不停电； B. 需要长期停电； C. 仅短时停电； D. 断路器可以退出，但无法检修；28. 维持电弧稳定燃烧的因素是（）。
A. 碰撞游离； B. 高电场发射； C. 热游离； D. 电子碰撞；29. 各类安全距离在国家颁布的有关规程中均有规定。
当实际距离大于安全距离时，人体及设备才安全。
220kV和110kV设备的安全距离分别是（）。
A. 3米和1.5米；B. 6米和3米；C. 1米和1.5米；D. 5米和1米；30. 电介质的荷电质点在电场作用下，对应于电场方向产生位移的现象称为（）。
A. 电介质极化； B. 电介质电导； C. 电介质损耗； D. 电介质击穿；31. 下列哪项不属于发热对电气设备的影响（）。
A. 使绝缘材料的绝缘性能降低 B. 使金属材料机械强度下降 C. 使传输电压稳定性降低 D. 使导体接触电阻增加32. 变电所的电压通常以它的变压器的（）表示。
A. 低压侧电压； B. 高压侧电压； C. 高压侧和低压侧电压均值； D. 高压侧电压或者低压侧电压；33. 熔断器额定电流是指熔断器的（）部分允许通过的最大长期工作电流。
A. 熔管； B. 熔件； C. 熔管、载流部分和底座； D. 载流部分和底座；34. 热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的（）而造成损坏妨碍继续工作的性能。
A. 长期工作时的最高允许温度；B. 长期工作时的最高允许温升；C. 短路时的最高允许温度；D. 短路时的最高允许温升；35. 下列选项中不属于多角形接线特点的是（）。
A. 接线简单清晰、经济性好； B. 供电可靠性高、运行灵活； C. 检修一台断路器时，需对有关支路停电； D. 难于扩建；36. 电气主接线的形式影响（）。
A. 供电可靠性，但不影响继电保护；B. 运行灵活性，但不影响二次接线；C. 二次接线和继电保护，但不影响电能质量；D. 配电装置布置；37. 电压互感器副边绕组的额定电压应等于（）。
A. 100或100/3伏；B. 5或5/3VC.D.38. 电压互感器高压侧熔断器的作用是（）。
A. 保护过负荷；B. 保护内部故障；C. 保护内部故障；D. 既保护过负荷又保护内部故障；39. 厂用高压变压器低压侧到高压开关柜之间的连接线采用（）。
A. 全连离相封闭母线； B. 不全连离相封闭母线； C. 分段全连离相封闭母线； D. 共箱封闭母线；40. 对于单母线接线，若某一引出线断路器在线路故障时拒动，则将造成母线停电（）。
A. 但是，经过一定操可恢复其它支路供电； B. 因此，要待该断路器检修后才能恢复其它支路供电； C. 因而，这种接线方式可靠性很低，一般不采用； D. 因此，一般采用增加旁路母线的办法来解决这一问题；答案：一、单项选择题（100分，共 40 题，每小题 2.5 分）1. A2. B3. B4. D5. D6. D7. B8. D9. A 10. B 11. C 12. D 13. B14. A 15. C 16. D 17. C 18. A 19. C 20. A 21. D 22. A 23. D 24. B 25.B 26. A 27.C 28. C 29. A 30.D 31. C 32. B 33. C 34. C 35. C 36. D37. C 38. B 39. D 40. A。
