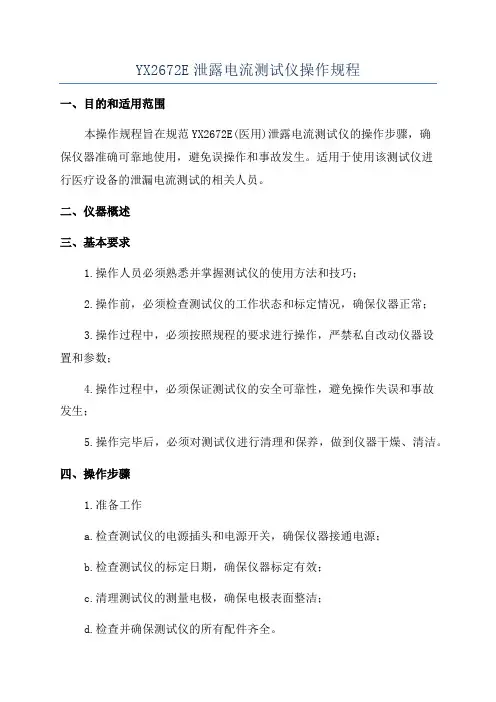

YX2672E(医用)泄漏电流测试仪测试操作方法

1.了解被测产品技术性能,熟悉被测产品漏电流测试标准要求和测试内容;2.根据GB9706.1国标要求,确定被测产品漏电流测试图例。

A、按GB9706.1-2007图20 “从应用部分至地的患者漏电流的测量电路”接线测试方法:

YX2672E(医用)泄漏电流测试仪测试操作方法

1.了解被测产品技术性能,熟悉被测产品漏电流测试标准要求和测试内容;2.根据GB9706.1国标要求,确定被测产品漏电流测试图例。

A、按GB9706.1-2007图20 “从应用部分至地的患者漏电流的测量电路”接线测试方法:

说明:

1. 按图连接线。

2. 按下S12键。

3. 调节V2电压至规定值;设置R值,将阻抗开关接入适当的阻抗值。

4. 如被测设备外壳为绝缘材料,则MD连接在覆盖有一定压力而紧贴在绝缘外壳上的金属箔。

5. 若被测设备无功能接地功能,FE1连线可不接。

6. 若被测设备无信号输入输出部分,则AP连线也可不接。

7. 若设备为Ⅱ类时,则PE连线可不接。

8. 根据GB9706.1-2007(表4)设置合适的漏电流测试报警值。

9. 按下仪器上的交直流选择键,进行直流测试。

10. 根据GB9706.1-2007图21规定进行所有可能开关开闭组合测试。

11. 根据仪器在测试过程中是否报警确定被测设备合格与否。

C、按GB9706.1-2007图22 “由信号输入或信号输出部分上的外来电压引起的从应用部分至地的患者漏电流的测量电路Ⅱ类设备时不使用保护接地连接和S7”接线测试方法:

说明:

1. 按图连接线。

2. 按下K1键。调节V2电压至规定值;设置R值,接入RO的阻抗开关。

3. 如被测设备外壳为绝缘材料,则MD连接在覆盖有一定压力而紧贴在绝缘外壳上的金属箔。

4. 若被测设备无功能接地功能,FE1连线可不接。

5. 若被测设备无信号输入输出部分,则AP连线也可不接。

6. 若设备为Ⅱ类时,则PE连线可不接。

7. 根据GB9706.1-2007(表4)设置合适的漏电流测试报警值。

8. 按下仪器上的交直流选择键,进行直流测试。

9. 根据GB9706.1-2007图22规定进行所有可能开关开闭组合测试。

10. 根据仪器在测试过程中是否报警确定被测设备合格与否。

D、按GB9706.1-2007图23”内部电源供电设备从应用部分至外壳的患者漏电流的测量电路”接线测试方法:

说明:

1. 按图连接线。

2. 如被测设备外壳为绝缘材料,则MD(红)连线连接在覆盖有一定压力而紧贴在绝缘外壳上的金属箔。

3. 根据GB9706.1-2007(表4)设置合适的漏电流测试报警值。

4. 按下仪器上的交直流选择键,进行直流测试。

5. 根据仪器在测试过程中是否报警确定被测设备合格与否。

E、按GB9706.1-2007图24”内部电源供电设备从F型应用部分至外壳的患者漏电流的测量电路”接线测试方法:

说明:

1. 按图连接线。

2. 调节V2电压至规定值;接入适当的保护阻抗(参见使用方法)。

3. 按下S12开关键,使AP连线接地。

4. 按下S13开关键,使En.连线接地。

5. 若被测设备外壳为绝缘材料制成,En.连线连接在覆盖有一定压力而紧贴在绝缘外壳上的金属箔。

6. 根据GB9706.1-2007(表4)设置合适的漏电流测试报警值。

7. 按测试按钮进行漏电流测试。

8. 按下仪器上的交直流选择键,进行直流测试。

9. 根据仪器在测试过程中是否报警确定被测设备合格与否。

F、按GB9706.1-2007图25 “ 内部电源设备,由信号输入或信号输出部分上的外来电压引起从应用部分至地的患者漏电流的测量电路”接线测试方法:

测试说明:

1. 按图连线。

2. 按下K1键;调节V2电压至规定值:阻抗开关设置在R0档位。

3. 根据GB9706.1-2007(表4)设置合适的漏电流测试报警值。

4. 按测试按钮进行漏电流测试。

5. 按下仪器上的交直流选择键,进行直流测试。

6. 根据仪器在测试过程中是否报警确定被测设备合格与否。
