LD-B10-10D系列 干式变压器电脑温控器使用说明书醴陵市华仪电子科技有限公司一、概 述LD-B10-10D系列电脑温控器是为风冷干式电力变压器可靠运行而设计的新一代多功能电脑温控制器。
利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前先进的RISC单片计算机并结合先进的I2C 存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组线包的温度及本机的工作状态。
二、主要技术参数1、使用条件环境温度 -10℃～+55℃相对温度 5～95%大气压 60～160Kpa工作电压 AC170～AC250V（48～60Hz）2、测量范围 -40.0～200℃3、分辨率 0.1℃4、测量精度 ±1℃5、控制精度 ±1℃6、功耗 ＜8VA7、重量 ＜1Kg8、传感器参数 Pt1009、抗干扰性能 符合JB/T7631标准10、触点容量风机 AC125/10A或AC220/7A 三组（选配）或单相有源风机AC220/21A 一组 超温报警 AC125/10A或AC220/7A 一组超温跳闸 AC125/10A或AC220/7A 一组11、仪表外型尺寸 80×160×134mm嵌装开孔尺寸 154×77mm三、产品型号及功能 LD-B10系列电脑温控器产品型号及其功能如下表：型号功能LD-B10温控器（塑壳）系列嵌入安装开孔尺寸55×77mm LD-B10-100 巡回检测和湿示器度，超温报警，超高温自动跳闸，传感器故障报警，不控制风机。
LD-B10-10D 巡回显示温度，控制风机启停，超温报警，超高温自动跳闸，传感器故障报警，故障信号输出（选配）。
温控器使用说明书
、温控器使用说明书————————————————————————————————作者：————————————————————————————————日期：LD-BK10-220EFQ 干式变压器温度控制器使用说明书福建省力得自动化设备有限公司写在前面◆安装、操作和运行前，请认真阅读本说明书！◆请将本说明书交由最终使用者保留！◆在进行变压器耐压试验前，应先将传感电缆插头及电源线与温控器分离，以免损坏温控器！！！◆为了保证温控器能够正常投运，在搬运、安装时尽可能小心轻放。
◆尽可能将温控器安装在变压器外壳或墙体上。
◆禁止用明火烧烤测温探头进行温控检测，若需要检测温控器的输出状态，请检测温控器的模拟输出功能。
（操作密码：1012）◆外部接线时请参照温控箱门背面的接线图，注意接线端子是有源还是无源，并参考本册中对继电器接点容量的说明。
◆如果您在阅读本册和使用温控器时发现疑问或错误，很感谢您能及时与我们联系。
◆本说明书若有进一步修订和更改，恕不另行通知。
若本册附有插页，则以插页说明为主。
◆销售热线：4服务电话：1目录1．概述 (3)2. 技术指标 (3)3．功能与型号分类 (4)4．传感电缆总成 (4)5．显示与按键 (5)6. 参数设置 (6)7．4~20mA电流输出型(E型) (11)8．RS485/232通讯型(F型) (11)9．现场故障处理小常识 (11)10．配件与订货 (12)11. 服务 (12)12．安装示意图 (13)1．概述LD-BK10(Q)系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。
该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态。
LD-BK10(Q)系列干式变压器温度控制器具有良好的扩展性，可根据用户需求扩展多组控制输出接点(如两组超温报警、两组超温跳闸输出)，可根据用户需求扩展特殊功能并控制输出，也可根据用户需求将控制输出接点容量设计达到5A/220VDC。
干式变压器温度控制器使用说明书
干式变压器温度控制器使用说明书干式变压器温度控制器使用说明书1、简介1.1 产品概述干式变压器温度控制器是一种用于监控和控制干式变压器温度的设备，能够确保变压器的正常运行。
1.2 主要特点- 高精度温度测量- 温度报警功能- 温度监控记录- 远程控制功能- 简便的操作界面2、使用前准备2.1 检查设备完整性在使用前，请检查设备是否完整，并确保所有附件齐全。
2.2 安装位置选择选择安装位置时，请确保设备与变压器之间的距离适宜，并且通风良好。
3、设备安装3.1 安装步骤1、将设备固定在合适的位置上。
2、连接设备电源，并确认电源指示灯亮起。
3、连接温度传感器，并确保传感器传输线路正常连接。
3.2 连接示意图4、操作说明4.1 设备启动在接通电源后，设备将自动启动。
4.2 参数设置通过操作界面，可对温度控制器的参数进行设置，如报警温度、报警延时等。
4.3 温度展示设备将实时显示变压器的温度，并可根据温度变化进行曲线展示。
4.4 报警处理当温度超过设定的报警温度或延时后，设备将发出声音和光闪烁等报警信号。
4.5 远程控制可通过远程控制接口，通过计算机或其他设备对温度控制器进行操作和监控。
5、注意事项5.1 温度探头安装安装温度探头时，请注意探头的位置和接触情况，确保能准确测量变压器的温度。
5.2 温度监控记录设备自带温度监控记录功能，可以记录变压器的温度变化情况，方便后续查阅和分析。
5.3 维护保养定期检查设备和温度探头的运行状况，确保其正常工作，并及时处理异常情况。
附件：设备安装示意图、操作界面截图、远程控制接口连接图。
法律名词及注释：- 温度探头：用于测量变压器温度的传感器。
- 温度监控记录：记录变压器温度变化情况的功能。
- 报警温度：设定的超过温度阈值时触发报警的温度值。
- 报警延时：设定的报警温度达到后延时多长时间才触发报警。
温控器说明书
LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！目录LD-B10系列仪表概述LD-B10-10D仪表说明LD-B10-10E仪表说明LD-B10-10F仪表说明------Windows版监控软件说明----------DOS版监控软件说明附录一（仪表安装图）附录二（仪表传感电缆图）LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。
仪表采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。
其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。
同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。
▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。
▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。
▲操作简使，用户可通过仪表面板轻触键来设定控制风机启停的目标值及各种报警值，并具有可靠的参数保护功能，所有参数断电后均不会丢失。
▲仪表不用电位器调校，无需用户在现场对各通道作任何调整。
▲用户通过仪表安装架上的旋转支架来调整仪表表面的朝向。
二、主要技术指标1、测量范围：0.0～200.0℃2、测量精度：通用型：0.5级分辨力：0.1℃3、使用条件：环境温度 -20～+55℃相对湿度< 85％+10％电源电压 220V AC-15%电源频率（50HZ~ 60HZ）±2HZ4、传感器参数： Pt1005、抗干扰性能满足JB/T7631-94《变压器用电阻温度计》标准要求：1)对共模250V（AC，50HZ）或串模200mV（AC，50HZ）干扰电压，显示值变化小于基本误差值。
LD-B10-A220D干式变压器温控箱

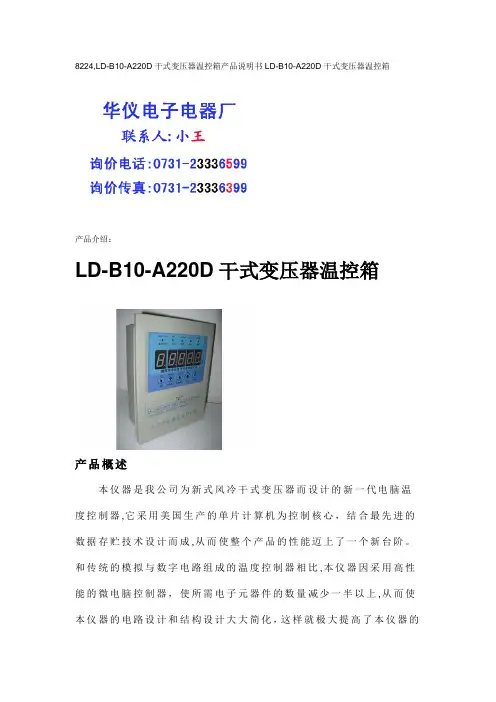

8224,LD-B10-A220D干式变压器温控箱产品说明书LD-B10-A220D干式变压器温控箱产品介绍：LD-B10-A220D干式变压器温控箱产品概述本仪器是我公司为新式风冷干式变压器而设计的新一代电脑温度控制器,它采用美国生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成,从而使整个产品的性能迈上了一个新台阶。
