数控加工程序单模板电子教案

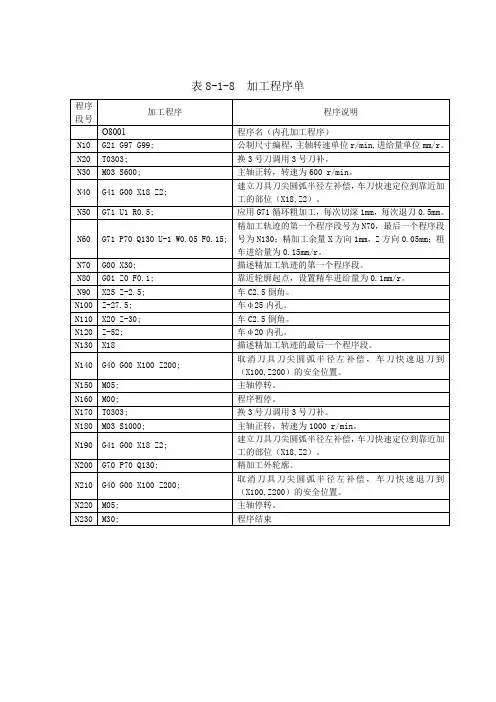

《数控车削技术训练》电子教案 08-项目八 加工套类零件 表8-1-8 加工程序单
G71 U1 R0.5;
G71 P70 Q130 U-1 W0.05 F0.15;
G00 X30; G01 Z0 F0.1; X25 Z-2.5; Z-27.5; X20 Z-30; Z-52; X18
G40 G00 X100 Z200;
M01-8 加工程序单
程序 段号
N10 N20 N30
N40
N50
N60
N70 N80 N90 N100 N110 N120 N130
N140
N150 N160 N170 N180
N190
N200
N210
N220 N230
加工程序
O8001 G21 G97 G99; T0303; M03 S600;
G41 G00 X18 Z2;
G70 P70 Q130;
G40 G00 X100 Z200;
M05; M30;
程序说明
程序名（内孔加工程序） 公制尺寸编程，主轴转速单位 r/min,进给量单位 mm/r。 换 3 号刀调用 3 号刀补。 主轴正转，转速为 600 r/min。 建立刀具刀尖圆弧半径左补偿，车刀快速定位到靠近加 工的部位（X18,Z2）。 应用 G71 循环粗加工，每次切深 1mm，每次退刀 0.5mm。 精加工轨迹的第一个程序段号为 N70，最后一个程序段 号为 N130；精加工余量 X 方向 1mm，Z 方向 0.05mm；粗 车进给量为 0.15mm/r。 描述精加工轨迹的第一个程序段。 靠近轮廓起点，设置精车进给量为 0.1mm/r。 车 C2.5 倒角。 车φ25 内孔。 车 C2.5 倒角。 车φ20 内孔。 描述精加工轨迹的最后一个程序段。 取消刀具刀尖圆弧半径左补偿，车刀快速退刀到 （X100,Z200）的安全位置。 主轴停转。 程序暂停。 换 3 号刀调用 3 号刀补。 主轴正转，转速为 1000 r/min。 建立刀具刀尖圆弧半径左补偿，车刀快速定位到靠近加 工的部位（X18,Z2）。 精加工外轮廓。 取消刀具刀尖圆弧半径左补偿，车刀快速退刀到 （X100,Z200）的安全位置。 主轴停转。 程序结束
数控加工程序编制及操作课程电子教案

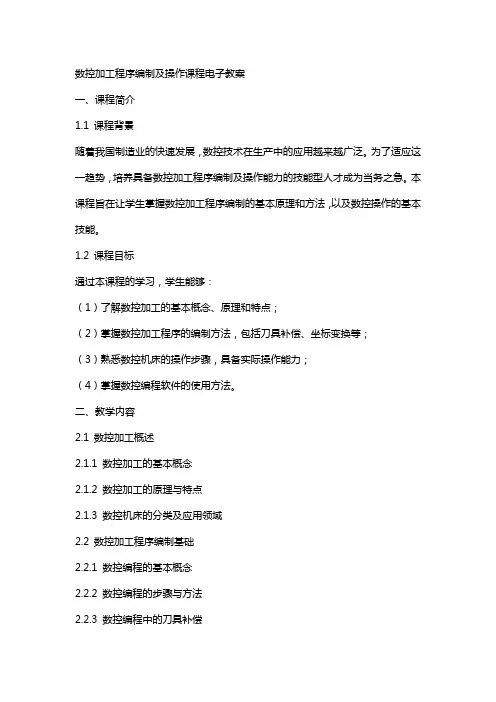

数控加工程序编制及操作课程电子教案一、课程简介1.1 课程背景随着我国制造业的快速发展，数控技术在生产中的应用越来越广泛。
为了适应这一趋势，培养具备数控加工程序编制及操作能力的技能型人才成为当务之急。
本课程旨在让学生掌握数控加工程序编制的基本原理和方法，以及数控操作的基本技能。
1.2 课程目标通过本课程的学习，学生能够：（1）了解数控加工的基本概念、原理和特点；（2）掌握数控加工程序的编制方法，包括刀具补偿、坐标变换等；（3）熟悉数控机床的操作步骤，具备实际操作能力；（4）掌握数控编程软件的使用方法。
二、教学内容2.1 数控加工概述2.1.1 数控加工的基本概念2.1.2 数控加工的原理与特点2.1.3 数控机床的分类及应用领域2.2 数控加工程序编制基础2.2.1 数控编程的基本概念2.2.2 数控编程的步骤与方法2.2.3 数控编程中的刀具补偿2.2.4 数控编程中的坐标变换2.3 数控机床操作2.3.1 数控机床的操作步骤2.3.2 数控机床的安全操作规程2.3.3 数控机床的维护与保养2.4 数控编程软件的使用2.4.1 数控编程软件的功能与特点2.4.2 数控编程软件的操作方法2.4.3 数控编程软件的应用实例三、教学方法与手段3.1 教学方法本课程采用讲授、实践、讨论相结合的教学方法，注重培养学生的动手能力和实际操作技能。
3.2 教学手段利用多媒体课件、数控机床实物、编程软件等教学手段，为学生提供直观、生动的学习资源。
四、教学评价4.1 评价方法采用平时成绩、实践操作成绩和期末考试成绩相结合的评价方法。
4.2 评价内容（1）数控加工概述的学习情况；（2）数控加工程序编制基础的掌握程度；（3）数控机床操作的熟练程度；（4）数控编程软件的应用能力。
五、教学计划5.1 课时安排总共64课时，其中理论教学40课时，实践教学24课时。
5.2 教学进度安排（1）第1-8周：数控加工概述、数控加工程序编制基础；（2）第9-16周：数控机床操作、数控编程软件的使用；（3）第17-24周：实践操作、课程设计。
数控加工程序编制及操作课程电子教案

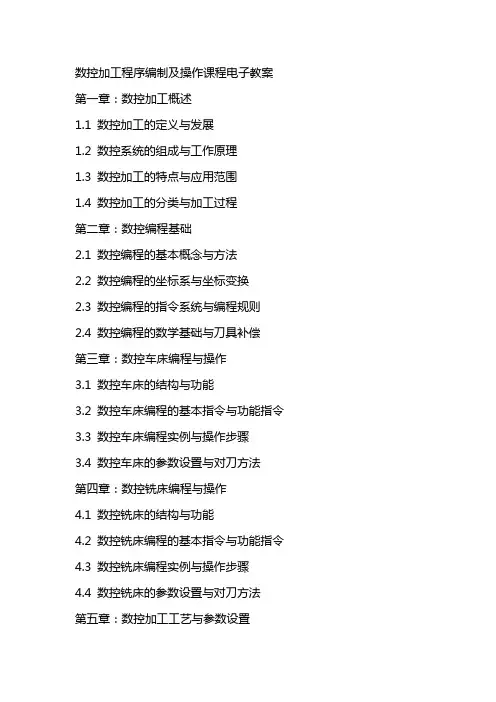

数控加工程序编制及操作课程电子教案第一章：数控加工概述1.1 数控加工的定义与发展1.2 数控系统的组成与工作原理1.3 数控加工的特点与应用范围1.4 数控加工的分类与加工过程第二章：数控编程基础2.1 数控编程的基本概念与方法2.2 数控编程的坐标系与坐标变换2.3 数控编程的指令系统与编程规则2.4 数控编程的数学基础与刀具补偿第三章：数控车床编程与操作3.1 数控车床的结构与功能3.2 数控车床编程的基本指令与功能指令3.3 数控车床编程实例与操作步骤3.4 数控车床的参数设置与对刀方法第四章：数控铣床编程与操作4.1 数控铣床的结构与功能4.2 数控铣床编程的基本指令与功能指令4.3 数控铣床编程实例与操作步骤4.4 数控铣床的参数设置与对刀方法第五章：数控加工工艺与参数设置5.1 数控加工工艺的基本概念与方法5.2 数控加工的工艺参数设置与优化5.3 数控加工的刀具选择与切削参数5.4 数控加工的质量控制与故障分析第六章：数控加工仿真与操作6.1 数控加工仿真的意义与作用6.2 数控加工仿真软件的介绍与使用方法6.3 数控加工仿真操作的步骤与技巧6.4 数控加工仿真案例分析与问题解决第七章：多轴数控加工7.1 多轴数控加工的概念与特点7.2 多轴数控加工的技术原理与分类7.3 多轴数控加工编程的方法与实例7.4 多轴数控加工的操作与注意事项第八章：数控编程软件的使用8.1 数控编程软件的功能与优势8.2 常见数控编程软件的介绍与比较8.3 数控编程软件的操作界面与基本操作8.4 数控编程软件的应用实例与技巧第九章：数控加工中的误差与补偿9.1 数控加工误差的类型与来源9.2 数控加工误差的测量与分析9.3 数控加工中的刀具补偿与位置补偿9.4 误差补偿技术在数控加工中的应用第十章：数控加工质量控制与优化10.1 数控加工质量的定义与指标10.2 数控加工质量控制的方法与手段10.3 数控加工过程的监控与质量分析10.4 数控加工质量优化的策略与实践第十一章：复杂零件的数控加工11.1 复杂零件加工的特点与挑战11.2 复杂零件加工的数控编程策略11.3 复杂零件加工的操作技巧与工艺优化11.4 复杂零件加工案例分析第十二章：数控加工中的安全与维护12.1 数控加工安全的重要性与要求12.2 数控机床的日常维护与保养12.3 数控加工中的紧急停机与故障处理12.4 数控机床的安全操作规程与培训第十三章：数控加工自动化与智能化的趋势13.1 数控加工自动化的概念与进展13.2 技术在数控加工中的应用13.3 数控加工智能化的关键技术13.4 智能制造在数控加工领域的未来趋势第十四章：数控加工项目管理14.1 数控加工项目的管理与规划14.2 数控加工项目的成本估算与风险管理14.3 数控加工项目的进度控制与质量保证14.4 数控加工项目的案例研究第十五章：数控加工的未来发展15.1 数控加工技术的创新与突破15.2 绿色数控加工与可持续发展15.3 数控加工在高端制造业的应用前景15.4 数控加工教育与人才培养的重要性重点和难点解析第一章：数控加工概述重点：数控加工的定义、组成、特点和应用范围。
数控加工程序编制及操作课程电子教案

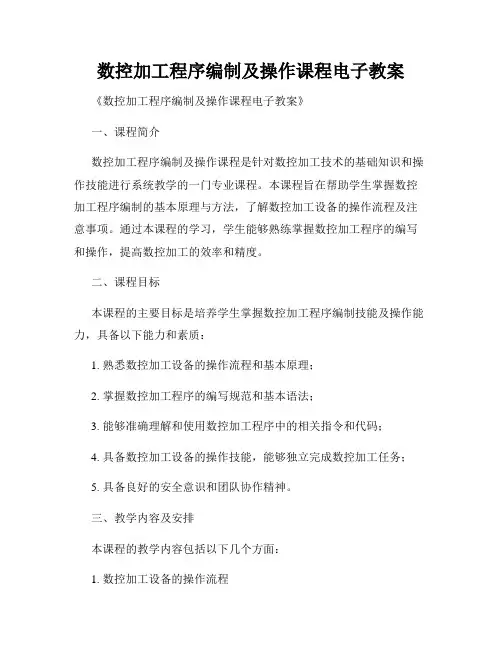

数控加工程序编制及操作课程电子教案《数控加工程序编制及操作课程电子教案》一、课程简介数控加工程序编制及操作课程是针对数控加工技术的基础知识和操作技能进行系统教学的一门专业课程。
本课程旨在帮助学生掌握数控加工程序编制的基本原理与方法，了解数控加工设备的操作流程及注意事项。
通过本课程的学习，学生能够熟练掌握数控加工程序的编写和操作，提高数控加工的效率和精度。
二、课程目标本课程的主要目标是培养学生掌握数控加工程序编制技能及操作能力，具备以下能力和素质：1. 熟悉数控加工设备的操作流程和基本原理；2. 掌握数控加工程序的编写规范和基本语法；3. 能够准确理解和使用数控加工程序中的相关指令和代码；4. 具备数控加工设备的操作技能，能够独立完成数控加工任务；5. 具备良好的安全意识和团队协作精神。
三、教学内容及安排本课程的教学内容包括以下几个方面：1. 数控加工设备的操作流程1.1 数控加工设备的基本结构和工作原理1.2 数控加工设备的开机与关机操作1.3 数控加工程序的加载与运行2. 数控加工程序编制规范与基本语法2.1 G代码与M代码的基本概念及使用方法2.2 数控加工程序的格式要求与注意事项2.3 常见数控加工指令的使用示例3. 数控加工程序的编写与修改3.1 数控加工程序的创建与编辑3.2 数控加工程序中的插补指令与循环指令的应用3.3 数控加工程序的调试与修改方法4. 数控加工设备的操作技能培养4.1 数控加工设备的手动操作与自动操作技巧4.2 数控加工设备的工作参数设置与校准方法4.3 数控加工设备的故障排除与维护方法四、教学方法本课程采用多种教学方法，包括理论授课、案例分析、实际操作演示等，以促进学生对数控加工程序编制及操作的理解和运用能力的提升。
具体教学方法如下：1. 理论授课：通过教师讲解和课堂讨论，向学生传授数控加工程序编制及操作的基础理论知识。
2. 案例分析：选取实际数控加工案例，引导学生分析和解决数控加工程序编制及操作中的实际问题。
数控加工程序编制及操作课程电子教案

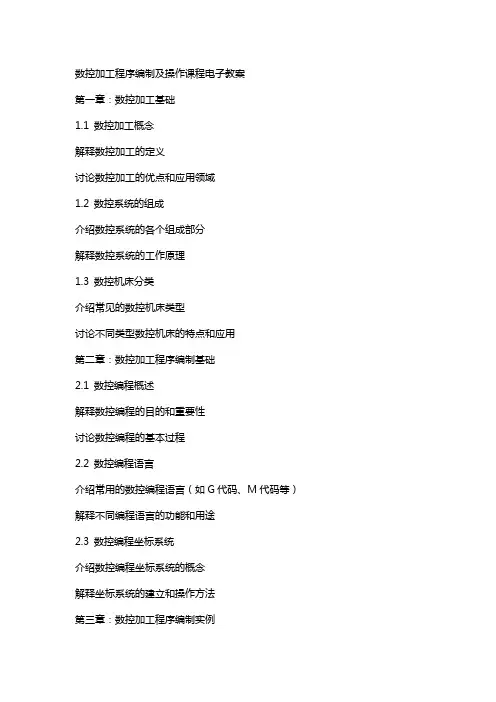

数控加工程序编制及操作课程电子教案第一章：数控加工基础1.1 数控加工概念解释数控加工的定义讨论数控加工的优点和应用领域1.2 数控系统的组成介绍数控系统的各个组成部分解释数控系统的工作原理1.3 数控机床分类介绍常见的数控机床类型讨论不同类型数控机床的特点和应用第二章：数控加工程序编制基础2.1 数控编程概述解释数控编程的目的和重要性讨论数控编程的基本过程2.2 数控编程语言介绍常用的数控编程语言（如G代码、M代码等）解释不同编程语言的功能和用途2.3 数控编程坐标系统介绍数控编程坐标系统的概念解释坐标系统的建立和操作方法第三章：数控加工程序编制实例3.1 线性插值算法解释线性插值的概念和原理示例线性插值算法的应用和实现3.2 圆弧插值算法解释圆弧插值的概念和原理示例圆弧插值算法的应用和实现3.3 编程实例提供实际编程实例，包括线性插值和圆弧插值的运用解释编程实例中的各项参数和指令含义第四章：数控机床操作基础4.1 数控机床操作界面介绍数控机床操作界面的结构和功能解释操作界面上的各项按钮和指示灯的含义4.2 数控机床操作步骤讨论数控机床操作的基本步骤提供操作步骤的详细说明和示例4.3 安全操作注意事项列出数控机床操作中的安全注意事项讨论如何预防事故和保证操作安全第五章：数控加工仿真与操作5.1 数控加工仿真软件介绍介绍常见的数控加工仿真软件及其功能解释仿真软件在教学和实际应用中的重要性5.2 数控加工仿真操作步骤提供数控加工仿真操作的详细步骤示例仿真操作中的各项设置和调整方法5.3 实际数控机床操作讨论实际数控机床操作的步骤和技巧提供实际操作中的注意事项和建议第六章：数控加工工艺参数设置6.1 数控加工工艺概述解释数控加工工艺的概念和重要性讨论数控加工工艺的基本步骤6.2 加工参数设置介绍加工参数的类型和设置方法解释加工参数对加工质量和效率的影响6.3 刀具路径优化解释刀具路径优化的目的和方法示例刀具路径优化技术的应用和效果第七章：复杂零件的数控加工编程7.1 复杂零件加工概述解释复杂零件加工的特点和挑战讨论复杂零件加工的策略和方法7.2 多轴数控加工编程介绍多轴数控加工的概念和应用解释多轴数控加工编程的技巧和注意事项7.3 编程实例分析提供复杂零件的编程实例分析实例中的加工策略和编程技巧第八章：数控机床故障诊断与维护8.1 数控机床故障类型列举数控机床常见的故障类型解释故障原因和影响8.2 故障诊断方法介绍故障诊断的基本方法和工具示例故障诊断的步骤和技巧8.3 数控机床维护与保养讨论数控机床的日常维护和保养方法解释维护和保养对数控机床性能的影响第九章：数控加工质量控制9.1 数控加工质量概述解释数控加工质量的概念和重要性讨论数控加工质量控制的基本原则9.2 加工误差分析分析数控加工中常见的误差类型和原因示例误差补偿和减小误差的方法9.3 加工质量评估与改进介绍加工质量评估的方法和指标讨论加工质量改进的策略和技术第十章：数控加工程序优化与自动化10.1 数控程序优化解释数控程序优化的目的和方法示例程序优化技术对加工效率的影响10.2 数控自动化加工介绍数控自动化加工的概念和应用解释自动化加工技术的发展趋势和挑战10.3 编程实例分析提供数控程序优化和自动化加工的实例分析实例中的优化技术和自动化应用重点和难点解析重点环节1：数控加工概念和优点需要重点关注数控加工的定义，以及与传统加工方式的比较，理解数控加工的优点和应用领域。
《数控加工程序编制及操作》课程电子教案

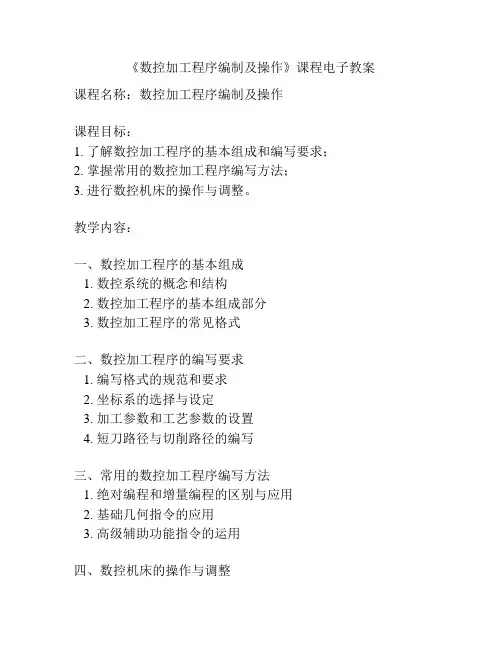

《数控加工程序编制及操作》课程电子教案课程名称：数控加工程序编制及操作课程目标：1. 了解数控加工程序的基本组成和编写要求；2. 掌握常用的数控加工程序编写方法；3. 进行数控机床的操作与调整。
教学内容：一、数控加工程序的基本组成1. 数控系统的概念和结构2. 数控加工程序的基本组成部分3. 数控加工程序的常见格式二、数控加工程序的编写要求1. 编写格式的规范和要求2. 坐标系的选择与设定3. 加工参数和工艺参数的设置4. 短刀路径与切削路径的编写三、常用的数控加工程序编写方法1. 绝对编程和增量编程的区别与应用2. 基础几何指令的应用3. 高级辅助功能指令的运用四、数控机床的操作与调整1. 数控机床的基本结构与工作原理2. 数控机床的操作面板和功能键的说明3. 数控机床的坐标系设定和坐标轴操作4. 数控机床的刀具长度补偿调整5. 数控机床的工件坐标系与刀具坐标系的关系调整6. 数控机床的刀具半径补偿调整教学过程：一、引入与导入通过介绍数控加工程序的重要性和应用领域，引起学生对课程的兴趣，并简要介绍课程内容。
二、基础知识讲解1. 数控系统的概念与结构教师通过课件和实例，介绍数控系统的组成部分和工作原理，强调数控加工程序在数控系统中的重要性。
2. 数控加工程序的基本组成部分教师详细讲解数控加工程序由块、序号、数据、指令和注解等组成，说明各部分的作用和相互关系。
3. 数控加工程序的常见格式教师介绍数控加工程序的常见格式，如ISO代码、APT语言等，并进行实例分析，让学生了解不同格式的特点和适用场景。
三、编程要求与方法1. 编写格式的规范和要求教师通过示范和解读实例，讲解编写格式的规范和要求，包括字母大小写、代码对齐、空格使用等。
2. 坐标系的选择与设定教师详细介绍绝对坐标系和相对坐标系的概念和使用方法，引导学生根据实际加工需要进行选择与设定。
3. 加工参数和工艺参数的设置教师通过示范和实例，讲解加工参数和工艺参数的设置方法，帮助学生理解参数对加工效果的影响。
数控加工程序编制及操作课程电子教案
数控加工程序编制及操作课程电子教案一、课程介绍1.1 课程背景随着我国制造业的快速发展，数控技术已经广泛应用于各种行业。
为了适应这一发展趋势，提高我国制造业的技术水平，培养具备数控编程和操作能力的技能型人才，我们开设了这门《数控加工程序编制及操作》课程。
1.2 课程目标通过本课程的学习，使学生掌握数控编程的基本原理和方法，熟悉数控系统的操作，能够独立编制加工程序并进行数控加工操作。
1.3 课程内容本课程主要包括数控编程基础、数控系统原理、数控编程方法、数控机床操作、典型零件编程与加工等内容。
二、教学方法2.1 理论教学采用讲授、案例分析、讨论相结合的方法，使学生掌握数控编程的基本原理和方法。
2.2 实践教学采用数控机床实际操作，使学生熟悉数控系统的操作，提高实际操作能力。
2.3 考核方式课程考核分为两部分：理论考试和实操考试。
理论考试占总评分的40%，实操考试占总评分的60%。
三、教学准备3.1 教材《数控加工程序编制及操作》教材。
3.2 设备数控机床、计算机、投影仪等教学设备。
四、教学进度安排第1周：课程介绍、数控编程基础第2周：数控系统原理第3周：数控编程方法第4周：数控机床操作第5周：典型零件编程与加工五、课后作业与练习5.1 课后作业每节课结束后，布置相关课后作业，巩固所学知识。
5.2 实操练习学生在课余时间进行数控机床实操练习，提高操作技能。
六、教学评估与反馈6.1 教学评估通过课堂提问、作业批改、实操考试等方式，定期对学生的学习情况进行评估，了解学生的掌握程度，为教学调整提供依据。
6.2 学生反馈鼓励学生提出意见和建议，了解学生在学习过程中的需求和困难，及时调整教学方法和内容。
七、教学拓展与提升7.1 数控技术发展趋势介绍数控技术的发展趋势，使学生了解数控技术在制造业中的应用前景，激发学生的学习兴趣。
7.2 先进数控系统介绍介绍国内外先进的数控系统，使学生了解数控系统的工作原理和特点，提高学生的数控技术水平。
数控加工程序编制及操作课程电子教案
板类零件的数控加工实例
总结词
板类零件通常指平面度要求较高的薄板，其 加工工艺相对简单，但需要保证平面度和粗磨削的方式， 加工时需要选择合适的刀具和切削参数，同 时要特别注意工件的装夹方式，以防止工件 变形。在编制加工程序时，需要特别注意刀 具路径的规划和优化，以提高加工效率和减 小刀具磨损。
解释如何设定和确认机床坐标系，以确保加工过程中的定位准确。
刀具的安装与调整
介绍刀具的正确安装和调整方法，包括刀具的选取、安装位置和角 度调整等。
数控机床的维护与保养
01
02
03
日常保养
列举日常保养的具体内容， 如清理机床表面、检查润 滑系统等，以确保机床正 常运行。
定期保养
说明定期保养的重要性， 包括对机床精度、传动系 统等进行全面检查和调整。
06
课程总结与展望
本课程的主要内容总结
数控加工程序编制的基本 原理
介绍了数控加工程序的编写规 则、编程语言、编程步骤等。
数控加工操作技能
重点讲解了数控机床的操作方 法、加工参数设置、加工过程 监控等。
典型零件的数控加工实例
通过实际案例，演示了如何根 据零件图纸制定加工工艺、编 写加工程序以及进行加工操作 。
定制化
随着个性化需求的增加，数控加工技 术将更加注重定制化服务，满足不同 客户的特殊需求。
感谢您的观看
THANKS
程序格式
每个程序段以地址符开头，后跟若干个参数或数 据，以逗号分隔。程序段结束以分号表示。
03
数控加工工艺
数控加工的工艺特点
01
02
03
04
高精度
数控加工能够实现高精度的加 工，满足各种复杂零件的加工
数控机床加工程序编制教案
数控机床加工程序编制教案一、教学目标1. 了解数控机床加工程序的基本概念和作用。
2. 掌握数控机床加工程序的编制方法和步骤。
3. 学会使用数控机床加工程序进行零件加工。
二、教学内容1. 数控机床加工程序的基本概念数控机床加工程序的定义数控机床加工程序的作用2. 数控机床加工程序的编制方法手工编制加工程序的方法利用计算机辅助设计（CAD）和计算机辅助制造（CAM）软件编制加工程序的方法3. 数控机床加工程序的步骤初始化程序选择刀具和刀具补偿设定加工坐标系和加工平面设定加工参数编写加工程序4. 数控机床加工程序实例解析分析典型零件的加工工艺编写典型零件的加工程序5. 使用数控机床加工程序进行零件加工输入加工程序设置数控机床参数启动数控机床进行加工三、教学方法1. 讲授法：讲解数控机床加工程序的基本概念、编制方法和步骤。
2. 案例分析法：分析典型零件的加工工艺和加工程序。
3. 实践操作法：学生在数控机床上进行加工程序的编写和零件加工。
四、教学资源1. 数控机床加工程序编制教材。
2. 数控机床加工程序编制软件。
3. 典型零件的加工工艺和加工程序实例。
五、教学评价1. 课堂问答：检查学生对数控机床加工程序的基本概念和编制方法的理解。
2. 案例分析：评估学生对典型零件加工工艺和加工程序的分析能力。
3. 实践操作：评价学生在数控机床上编写加工程序和进行零件加工的操作技能。
六、教学重点与难点重点：1. 数控机床加工程序的基本概念和作用。
2. 数控机床加工程序的编制方法和步骤。
3. 典型零件的加工工艺和加工程序的分析。
难点：1. 数控机床加工程序的编制方法。
2. 典型零件的加工工艺和加工程序的编写。
3. 在数控机床上进行加工程序的调试和优化。
七、教学计划1. 课时安排：共计40课时，每课时45分钟。
2. 教学安排：第1-8课时：讲解数控机床加工程序的基本概念和作用，编制方法和步骤。
第9-16课时：分析典型零件的加工工艺和加工程序，进行实践操作。
数控加工程序编制及操作课程电子教案
数控加工程序编制及操作课程电子教案一、课程介绍1.1 课程背景随着现代制造业的快速发展，数控技术已在我国各行业得到了广泛应用。
为适应这一发展趋势，培养具备数控编程与操作技能的专业人才成为当务之急。
本课程旨在帮助学生掌握数控加工程序编制的基本原理和方法，以及数控机床的操作技巧。
1.2 课程目标通过本课程的学习，使学生了解数控加工程序编制的基本概念、方法及其在实际生产中的应用，掌握数控机床的操作方法，具备一定的实际操作能力，为从事数控编程与操作工作奠定基础。
1.3 课程内容课程内容包括：数控编程基本概念、数控编程方法、数控机床操作、数控加工程序的仿真与调试等。
二、教学方法2.1 理论教学采用讲授、案例分析、课堂讨论等相结合的方式，使学生掌握数控编程的基本原理和方法。
2.2 实践教学采用数控仿真软件和实际操作机床进行教学，使学生掌握数控机床的操作技巧，提高实际操作能力。
2.3 考核方式课程考核分为过程考核和期末考试两部分，过程考核包括课堂表现、作业完成情况等，期末考试分为理论考试和实际操作考试。
三、教学内容3.1 数控编程基本概念介绍数控编程的定义、分类及其在制造业中的应用。
3.2 数控编程方法讲解数控编程的基本步骤、指令系统及其运用。
3.3 数控机床操作介绍数控机床的结构、功能及其操作方法。
3.4 数控加工程序的仿真与调试讲解数控加工程序的仿真与调试方法，以及程序优化技巧。
四、教学安排4.1 课时安排本课程共计40课时，其中理论教学20课时，实践教学20课时。
4.2 教学进度安排第1-8周：数控编程基本概念、数控编程方法第9-12周：数控机床操作、数控加工程序的仿真与调试五、教学资源5.1 教材《数控加工程序编制及操作》5.2 辅助教学材料数控仿真软件、机床操作手册、教学课件等。
5.3 参考资料《数控编程技术与应用》、《数控机床操作技术》等。
六、教学评价6.1 评价目标本课程的评价目标主要包括学生对数控编程理论知识的掌握、数控编程技能的实际应用以及数控机床操作的熟练程度。
数控机床加工程序编制教案
无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计无锡职业技术学院教案授课主要内容或板书设计。
数控加工编程及操作课程电子教案
《数控加工编程与操作》
上一页 下一页 返回 退出
第1章 数控机床加工程序编制基础
XZ平面圆弧插补指令程序格式 G18 G02（G03）X-Z-I-K-（R-）F其中，X、Y的值是指圆弧插补 的终点坐标，I、K是指圆弧起点到 圆心的增量坐标，与G90、G91无 关，R为指定圆弧半径，当圆弧圆心 角≤180°时，R值为正， 反之，R值为负。
来设定加 工坐标系的原点。这一指令不产生机床运动。 编程格式：G92 X-Y-Z试用G92指令建立图1.1 所示的加工坐标系： 当前的刀具在A点时：G92 X10 Y12 当前的刀具在B点时：G92 X30 Y37 注意：这种方式设置的加工原点是随刀具当前位置 （起始位置）的变化而变化的。
《数控加工编程与操作》
《数控加工编程与操作》
上一页 下一页 返回 退出
第1章 数控机床加工程序编制基础
《数控加工编程与操作》
上一页 下一页 返回 退出
第1章 数控机床加工程序编制基础
数控机床的坐标系
1、数控机床坐标系的意义
根据图所示，标准机床坐 标系中X、Y、Z坐标轴的相互 关系用右手笛卡尔直角坐标 系决定：伸出右手的大拇指、 食指和中指，并互为90°， 则大拇指代表X坐标轴，食指 代表Y坐标轴，中指代表Z坐 标轴。其中，大拇指的指向 为X坐标的正方向，食指的指 向为Y坐标的正方向，中指的 指向为Z坐标的正方向。
《数控加工编程与操作》
上一页 下一页 返回 退出
第1章 数控机床加工程序编制基础
圆弧插补指令的应用
例： 在右图中，当圆弧A的起点为P1， 终点为P2，圆弧插补程序段为 G02 X321.65 Y280 I40 J140 F50 或G02 X321.65 Y280 R-145.6 F50， 当圆弧A的起点为P2，终点为P1时， 圆弧插补程序段为 G03 X160 Y60 I-121.65 J-80 F50， 或G03 X160 Y60 R-145.6 F50。
数控加工程序编制及操作课程电子教案
数控加工程序编制及操作课程电子教案第一章：数控加工概述1.1 数控加工的定义1.2 数控系统的组成1.3 数控加工的特点与应用领域1.4 数控加工的发展趋势第二章：数控加工程序编制基础2.1 数控编程的基本概念2.2 数控编程的基本步骤2.3 数控编程的常用指令及功能2.4 数控编程的坐标系与坐标变换第三章：数控车床编程与操作3.1 数控车床的结构与功能3.2 数控车床编程的基本方法3.3 数控车床操作界面及操作步骤3.4 数控车床加工实例第四章：数控铣床编程与操作4.1 数控铣床的结构与功能4.2 数控铣床编程的基本方法4.3 数控铣床操作界面及操作步骤4.4 数控铣床加工实例第五章：数控加工工艺与参数设置5.1 数控加工工艺的基本概念5.2 数控加工工艺的制定方法5.3 数控加工参数的设置与优化5.4 数控加工工艺实例分析第六章：数控加工仿真与操作6.1 数控加工仿真的意义与作用6.2 数控加工仿真系统的基本功能6.3 数控加工仿真操作流程与步骤6.4 数控加工仿真实例分析第七章：数控机床的维护与维修7.1 数控机床的日常维护与保养7.2 数控机床常见故障分析与处理7.3 数控机床维修技巧与注意事项7.4 数控机床维护与维修实例第八章：数控加工编程软件的使用8.1 数控加工编程软件的功能与特点8.2 数控加工编程软件的安装与使用方法8.3 数控加工编程软件的应用实例8.4 数控加工编程软件的选型与评估第九章：多轴数控加工技术9.1 多轴数控加工的定义与特点9.2 多轴数控加工的应用领域9.3 多轴数控加工编程与操作方法9.4 多轴数控加工实例分析第十章：数控加工技术的应用领域10.1 数控加工技术在制造业中的应用10.2 数控加工技术在航空航天领域的应用10.3 数控加工技术在汽车制造领域的应用10.4 数控加工技术在模具制造领域的应用10.5 数控加工技术在其他领域的应用前景重点和难点解析重点环节1：数控加工的定义与特点数控加工是利用数控系统对机床进行自动化控制的技术，其特点包括加工精度高、加工质量稳定、加工效率高等。
《数控加工程序编制及操作》课程电子教案(PPT 26)
（3）对刀点应选在加工时检验方便、可靠的位置； （4）对刀点的选择应有利于提高加工精度。
第2章 数控加工工艺设计
例如，加工右图所示零件时， 当按照图示路线来编制数控加 工程序时，选择夹具定位元件 圆柱销的中心线与定位平面A 的交点作为加工的对刀点。显 然，这里的对刀点也恰好是加 工原点。
2.2 数控加工工艺设计方法
在选择了数控加工工艺内容和确定了零件加工路线后，即 可进行数控加工工序的设计。数控加工工序设计的主要任务是 进一步把本工序的加工内容、切削用量、工艺装备、定位夹紧 方式及刀具运动轨迹确定下来，为编制加工程序作好准备。
第2章 数控加工工艺设计
2.2.1 确定走刀路线和安排加工顺序
2.2.3 确定刀具与工件的相对位置
对于数控机床来说，在加工开始时，确定刀具与工件的 相对位置是很重要的，这一相对位置是通过确认对刀点来实 现的。对刀点是指通过对刀确定刀具与工件相对位置的基准 点。对刀点可以设置在被加工零件上，也可以设置在夹具上 与零件定位基准有一定尺寸联系的某一位置，对刀点往往就 选择在零件的加工原点。对刀点的选择原则如下： （1）所选的对刀点应使程序编制简单；
背吃刀量主要受机床刚度的限制，在机床刚度允许的情况 下，尽可能使背吃刀量等于工序的加工余量，这样可以减少 走刀次数，提高加工效率。对于表面粗糙度和精度要求较高 的零件，要留有足够的精加工余量，数控加工的精加工余量 可比通用机床加工的余量小一些。
第2章 数控加工工艺设计
数控加工工艺路线设计中应注意以下几个问题： 1、工序的划分
根据数控加工的特点，数控加工工序的划分一般可按下 列方法进行： （1）以一次安装、加工作为一道工序。 （2）以同一把刀具加工的内容划分工序 （3）以加工部位划分工序 （4）以粗、精加工划分工序
数控加工程序编制及操作课程电子教案
第1章 数控机床加工程序编制基础
（3）Y坐标 在确定X、Z坐标的正方向后，可以用根据X和Z坐标的方
向，按照右手直角坐标系来确定Y坐标的方向。
第1章 数控机床加工程序编制基础
3、机床原点的设置 机床原点是指在机床上设置的一个固定点，即机床坐标
系的原点。它在机床装配、调试时就已确定下来，是数控机 床进行加工运动的基准参考点。 （1）数控车床的原点 在数控车床上，机床原点一般取在卡盘端面与主轴中心线的 交点处。同时，通过设置参数的方法，也可将机床原点设定 在X、Z坐标的正方向极限位置上。
（1）分析零件图样和制定工艺方案
（2）数学处理 （3）编写零件加工程序 （4）程序检验
分析
数
编
程
零件
图样
学
写
序
和制
定工
处
程
校
艺方
案
理
序Байду номын сангаас
验
修改
第1章 数控机床加工程序编制基础
2、数控程序编制的方法 数控加工程序的编制方法主要有两种：手工编制程序和自 动编制程序。 （1）手工编程 手工编程指主要由人工来完成数控编程中各个阶段的工作。
数控加工程序编制及操作课程电子教案
第1章 数控机床加工程序编制基础
1.1数控程序编制的概念 1.2数控机床的坐标系 1.3常用编程指令 1.4程序编制中的数学处理
第1章 数控机床加工程序编制基础
1、数控程序编制的内容及步骤
数控编程是指从零件图纸到获得数控加工程序的全部工 作过程。编程工作主要包括：
在程序段中，必须明确组成程序段的各要素：
移动目标：终点坐标值X、Y、Z； 沿怎样的轨迹移动：准备功能字G；
《数控车削技术训练》电子教案 03-项目三 加工外圆柱面零件 表3-2-5 加工程序单
程序说明
程序名 公制尺寸（mm）编程，进给量单位设定为 mm/r。 换 1 号刀调用 1 号刀补。 主轴正转，转速为 800 r/min。 车刀快速定位到靠近加工的部位（X52，Z2）。 以 0.2 mm/r 的进给量粗加工φ47 外圆轮廓(Φ48×85)。 以 0.2 mm/r 的进给量粗加工φ43 外圆轮廓（Φ46×45）。 以 0.2 mm/r 的进给量粗加工φ43 外圆轮廓（Φ44×45）。 快速退刀到（X100,Z200）的安全位置。 主轴停转。 程序暂停。 换 1 号刀调用 1 号刀补。 主轴正转，转速为 1200 r/min。 车刀快速定位到靠近加工的部位（X52，Z2）。 车刀快速定位到（X43，Z2）。 以 0.1 mm/r 的进给量精加工φ43 外圆轮廓（Φ43×45）。 以 0.1 mm/r 的进给量精加工小台阶。 以 0.1 mm/r 的进给量精加工φ47 外圆轮廓(Φ47×85)。 以 0.1 mm/r 的进给量精加工大台阶。 快速退刀到（X100,Z200）的安全位置。 程序结束
表 3-2-5 加工程序单
ቤተ መጻሕፍቲ ባይዱ
程序 段号
N10 N20 N30 N40 N50 N60 N70 N80 N90 N100 N110 N120 N130 N140 N150 N160 N170 N180 N190 N200
加工程序
O3002 G21 G99; T0101; M03 S800; G00 X52 Z2; G90 X48 Z-85 F0.2; G90 X46 Z-45 F0.2; X44 G00 X100 Z200; M05; M00; T0101; M03 S1200; G00 X52 Z2; G00 X43; G01 Z-45 F0.1; X47; Z-85; X52; G00 X100 Z200; M30;
