110KV变电站保护配置的介绍
110kV变电站一次系统设计
110kV变电站一次系统设计随着电力系统的快速发展和演化，变电站的设计和规划成为了电力系统的重要组成部分。
其中，110kV变电站作为电力系统的重要节点，其一次系统设计对于整个电力网络的稳定性和安全性具有决定性的影响。
本文将详细阐述110kV变电站一次系统设计的主要步骤和关键因素，以确保变电站的安全、可靠和高效运行。
110kV变电站一次系统设计的基本架构包括高压进线、主变压器、断路器、隔离开关、电流互感器、电压互感器以及无功补偿装置等关键部分。
设计时需要明确各部分的功能和作用，并根据系统工程原理进行整体优化。
在设备选择方面，需要考虑到设备性能、技术参数以及运行环境等多个因素。
例如，主变压器应选择低损耗、低噪音、高可靠性的产品，同时要考虑到散热和冷却问题；断路器则应选择切断能力强、动作速度快、使用寿命长的设备。
还要根据实际需求来选择适当的电流、电压互感器和无功补偿装置。
设备布置也是一项重要的设计任务。
在设备布置时，需要考虑设备的维护和操作空间，保证人员安全和设备稳定运行。
同时，要合理安排设备的排列和布局，使整个系统看起来简洁、明了，方便运行和维护。
为了保证变电站的安全和稳定运行，仪表和安全防护装置也是必不可少的。
仪表可以实时监测设备的运行状态，为运行人员提供重要的运行参考。
安全防护装置则可以在设备故障或异常情况下，快速切断电源，保护设备和人员安全。
在进行电路分析时，需要采用适当的计算方法和原理，以确定各部分的电气性能和参数。
例如，可以通过电路仿真软件进行模拟实验，得到各部分的电压、电流以及功率因数等关键数据。
根据电路分析结果，可以进一步计算设备的参数。
例如，可以通过计算得到主变压器的容量、断路器的切断能力、电流互感器的变比等关键参数。
这些参数对于设备的选择和系统的整体性能具有重要影响。
在完成上述计算和分析后，可以得出110kV变电站一次系统设计的主要内容和结论。
设计时需要权衡各种因素，如设备性能、系统稳定性、经济性等，以满足用户需求和系统规划要求。
110kV智能综合变电站保护与监控系统概述
110kV智能综合变电站保护与监控系统概述【摘要】本篇文章主要介绍了110kV智能综合变电站保护与监控系统的概述。
首先从系统组成、功能特点、应用范围、技术优势和实际应用案例等方面对该系统进行了详细阐述。
然后探讨了该系统在变电站中的重要性，并展望了未来发展趋势。
通过总结可以得出，110kV智能综合变电站保护与监控系统在电力行业具有重要的意义，未来将更加智能化和高效化。
通过本文的分析，读者可以深入了解这一系统的特点和优势，以及它在电力系统中的应用和前景。
【关键词】110kV、智能综合、变电站、保护、监控系统、系统组成、功能特点、应用范围、技术优势、实际应用案例、重要性、未来发展趋势、总结1. 引言1.1 110kV智能综合变电站保护与监控系统概述110kV智能综合变电站保护与监控系统是一种集保护、控制、监测、通信和辅助功能于一体的综合性电力系统。
随着电力系统的发展和变革，110kV智能综合变电站保护与监控系统的作用日益凸显。
本文将对该系统进行全面介绍和概述，以便读者更好地了解其工作原理和应用场景。
在当今电力系统中，110kV智能综合变电站保护与监控系统扮演着关键的角色，其功能和技术含量越来越丰富和高效。
通过本文的介绍，读者将对该系统的构成、特点、应用范围、技术优势和实际应用案例有更深入的了解，为今后在电力系统中的应用和推广提供参考和指导。
110kV智能综合变电站保护与监控系统的重要性和未来发展趋势也将在本文中进行分析和总结，以便读者更好地把握其发展方向和未来发展空间。
2. 正文2.1 系统组成110kV智能综合变电站保护与监控系统的系统组成是非常重要的，它直接影响到系统的正常运行和保护效果。
该系统的组成通常包括以下几个部分：1. 主控系统：主控系统是整个系统的核心，负责对整个变电站的运行状态进行监控和调度。
它采用先进的控制算法和数据处理技术，实现对各个设备的监控和保护。
2. 保护装置：保护装置是系统中非常关键的一部分，主要负责对电力设备进行实时保护。
110kV变电站继电保护及安全自动装置配置原则课件
保定供电公司保定吉达电力设计有限公司电气二次室110kV变电站继电保护及安全自动装置配置原则保定吉达电力设计有限公司电气二次室田辉1 总则1.1 本原则制定依据：1.1.1 GB14285 《继电保护和安全自动装置技术规程》；1.1.2 DL/T 559-94 《220～500kV电网继电保护装置运行整定规程》；1.1.3 DL/T 584-95 《3～110kV电网继电保护装置运行整定规程》；1.1.4 《电力系统继电保护及安全自动装置反事故措施要点》；1.1.5 国电调[2002]138号文件关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》的通知；1.1.6 华北电力集团公司《防止电力生产重大事故的二十五项重点要求实施细则》；1.1.7 北京电力公司：继电保护及安全自动装置配置原则；1.1.8 河北省电力公司冀电调[2003]24号文《关于印发河北南网微机型母线保护若干技术原则的通知》及其附件1、附件2、附件3。
附件1：关于微机型母线保护有关功能使用原则规定的说明；附件2：河北南网微机型母线保护技术要求；附件3：微机型母线保护有关功能使用的原则规定。
1.1.9 河北省电力公司冀电调[2005]12号文《关于印发“河北南网变压器、高压电抗器非电量保护运行管理指导意见”的通知》及其附件1.1.10 河北省电力公司冀电调[2003]13号文《关于印发河北继电保护技术要点、微机型变压器保护和微机型母线保护技术原则的通知》及其附件1～附件7；1.1.11 国家电网公司《十八项电网重大反事故措施》；1.1.12 国家电网公司《十八项电网重大反事故措施(继电保护反事故措施重点要求)》；1.1.13 华北电力集团公司华北电网调【2006】30号《华北电网继电保护基建工程规范》；1.1.14 河北省电力公司冀电调【2006】68号《河北南网继电保护技术规范》。
1.2 本原则适用于保定供电公司管辖、保定吉达电力设计有限公司设计任务涉及范围内的10kV～220kV继电保护和安全自动装置及其二次回路。
110kV智能综合变电站保护与监控系统概述
110kV智能综合变电站保护与监控系统概述随着社会经济的不断发展和电力行业的持续壮大，电网规模越来越庞大，电网的安全稳定运行就变得尤为重要。
110kV智能综合变电站作为电网的重要组成部分，其保护与监控系统更是不可或缺的一环。
本文将对110kV智能综合变电站保护与监控系统进行概述，以便更好地了解其功能和特点。
110kV智能综合变电站保护与监控系统是指对110kV变电站内的设备、线路和电网进行保护和监控的系统。
其主要功能是保障电网的安全稳定运行，及时发现和处理各类故障和异常情况，从而最大限度地降低事故损失，保障用电安全。
110kV智能综合变电站保护与监控系统由保护设备、监控设备、通信设备和控制设备等组成，主要包括继电保护、自动化、远动、通信、监控等功能，通过数据采集、处理和传输，实现对电网运行状态的实时监测、故障处理和远程控制。
1.高可靠性110kV智能综合变电站保护与监控系统采用了先进的保护装置和监控设备，具有高可靠性和稳定性，能够有效地保障电网设备和线路的安全运行。
2.智能化系统具有智能化的特点，能够根据电网运行状态和故障情况调整保护和控制策略，提高了对电网异常情况的识别和处理能力。
3.远程监控系统支持对110kV变电站的远程监控和控制，可以实现对设备和线路的实时监测和远程操作，提高了电网运行的灵活性和便捷性。
4.数据共享系统能够实现与上级电网调度系统的数据共享，保障了电网的整体运行安全，也为电网运行的调度和管理提供了重要的数据支持。
5.故障自诊断系统具有故障自诊断功能，能够迅速识别电网故障并做出相应的保护和控制措施，降低了故障处理的时间和成本。
6.信息化管理系统支持对110kV变电站的信息化管理，能够实现设备状态的实时监测、故障记录和报警管理，提高了变电站的运行效率和管理水平。
1.智能化水平不断提升随着信息技术的发展，未来110kV智能综合变电站保护与监控系统将进一步提升智能化水平，实现更多功能的自动化和智能化，提高对电网的实时监测和故障处理能力。

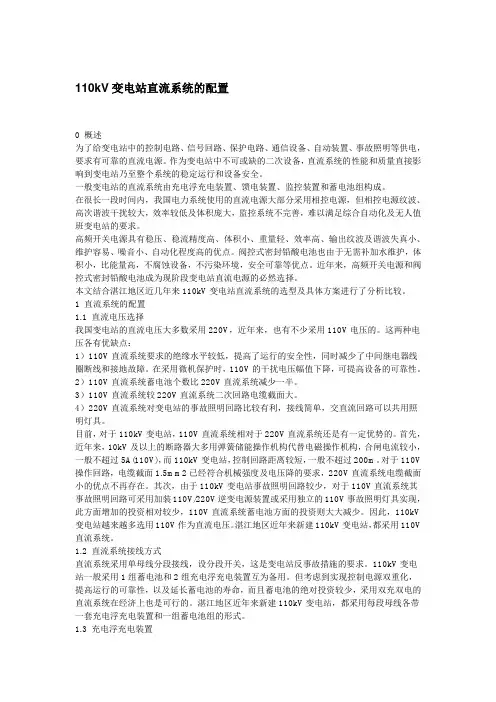

110kV变电站直流系统的配置
110kV变电站直流系统的配置0 概述为了给变电站中的控制电路、信号回路、保护电路、通信设备、自动装置、事故照明等供电，要求有可靠的直流电源。
作为变电站中不可或缺的二次设备，直流系统的性能和质量直接影响到变电站乃至整个系统的稳定运行和设备安全。
一般变电站的直流系统由充电浮充电装置、馈电装置、监控装置和蓄电池组构成。
在很长一段时间内，我国电力系统使用的直流电源大部分采用相控电源，但相控电源纹波、高次谐波干扰较大，效率较低及体积庞大，监控系统不完善，难以满足综合自动化及无人值班变电站的要求。
高频开关电源具有稳压、稳流精度高、体积小、重量轻、效率高、输出纹波及谐波失真小、维护容易、噪音小、自动化程度高的优点。
阀控式密封铅酸电池也由于无需补加水维护，体积小，比能量高，不腐蚀设备，不污染环境，安全可靠等优点。
近年来，高频开关电源和阀控式密封铅酸电池成为现阶段变电站直流电源的必然选择。
本文结合湛江地区近几年来110kV变电站直流系统的选型及具体方案进行了分析比较。
1 直流系统的配置1.1 直流电压选择我国变电站的直流电压大多数采用220V，近年来，也有不少采用110V电压的。
这两种电压各有优缺点：1）110V直流系统要求的绝缘水平较低，提高了运行的安全性，同时减少了中间继电器线圈断线和接地故障。
在采用微机保护时，110V的干扰电压幅值下降，可提高设备的可靠性。
2）110V直流系统蓄电池个数比220V直流系统减少一半。
3）110V直流系统较220V直流系统二次回路电缆截面大。
4）220V直流系统对变电站的事故照明回路比较有利，接线简单，交直流回路可以共用照明灯具。
目前，对于110kV变电站，110V直流系统相对于220V直流系统还是有一定优势的。
首先，近年来，10kV及以上的断路器大多用弹簧储能操作机构代替电磁操作机构，合闸电流较小，一般不超过5A(110V)，而110kV变电站，控制回路距离较短，一般不超过200m。
浅析110kV线路保护配置及调试
浅析110kV线路保护配置及调试摘要：电力系统继电保护装置是保证电力系统中元件安全运行的关键，本文对继电保护发展过程及继电保护在电力系统中作用作了简要介绍，对常见类型线路保护优缺点进行了分析，论述了110kV线路保护配置，并基于PW系列继电保护试验仪，对辖区内某变电站110kV线路保护调试过程进行了分析。
关键词：继电保护；线路保护；保护配置；试验仪；保护调试0. 引言电力系统因覆盖地域广阔、运行环境复杂及人为因素等，故障发生是不能避免的。
在电力系统中任何一处发生事故，都有可能对电力系统安全稳定运行产生重大影响。
继电保护任务就是在系统发生故障（三相短路、两相短路、单相接地等）和出现不正常现象时（过负荷、过电压、低电压、低周波、瓦斯、超温、控制与测量回路断线等），能够自动、迅速、有选择性且可靠的发出跳闸命令将故障切除或发出各种相应信号，减少故障和不正常现象所造成停电范围和电气设备损坏程度，保证电力系统安全稳定运行。
1. 常见线路保护类型对比分析常规线路保护按保护原理不同，可分为电流保护、距离保护及纵联保护等，下面对各保护优缺点进行对比分析。
电流保护通常由多段组成，一般是四段式，并可根据运行需要增减段数，其主要优点是简单、经济、可靠，在35kV及以下电压等级电网中得到了广泛应用。
保护缺点是其保护范围与灵敏度直接受电网接线以及系统运行方式变化影响，例如整定值必须按系统最大运行方式来选择，而灵敏性则必须按系统最小方式来校验，这就使它往往不能满足灵敏系数和保护范围要求，因此难以满足更高电压等级复杂网络要求。
距离保护一般也配置四段。
主要优点，能满足多电源复杂电网对保护动作选择性要求。
阻抗继电器是同时反应电压降低和电流增大而动作的，因此距离保护较电流保护有较高灵敏性。
其中Ⅰ段距离保护基本不受运行方式影响，Ⅱ、Ⅲ段受系统运行变化影响也较电流保护要小，保护区域比较稳定。
主要缺点，一是不能实现全线瞬动，对双侧电网线路，将有全线30%~40%的第Ⅱ段时限跳闸，这对稳定有较高要求超高压远距离输电系统来说是不能接受的；二是阻抗继电器本身较长复杂，还增设了震荡闭锁装置，电压断线闭锁装置，保护装置调试比较麻烦，可靠性也相对低些。
110KV智能变电站的继电保护分析
２ １Ｋ 、１ ０ Ｖ智能变 电站过程层的继电保护
在智能变 电站 中， 过程层主要组成是 ： 一次设备 ， 以及一次设备 的附属组件和装置 。 过程层主保 护主 要配置的快速跳闸 ， 包括 线路 保护 ， 变压器保 护和母线差动保护等 。
２１线 路 保 护 ．
１ 、继 电保 护 鼠 置
功能失效…。 电保护消耗的 网络数据份额变 少。 继 １ １ Ｋ ． １ Ｏ Ｖ智 能 变电站 中继 电保 护原 则 ２
对 于 １０ Ｖ变 电站 ， 其 站 内接 线 而言 ， １Ｋ 就 比高 电压 级 别 的变 电 站形式和设备都更加 简单 。 其继 电保护 配置需满 足 以下几点［ ２ 】 。 （） １对于传统继电保护 ， 选择 、 有 可靠 、 灵敏、 快速 等四点性能要 求， 简称“ 四性 ”在智能变 电站 的继 电保护中， 求继续满足“ 。 要 四性” 和其他实际工程中的安全要求。 ）ＩＫ 及其之上 的高电压级别的 （ ｌＯ Ｖ ２ 变电站中 ， 过程 层的Ｓ Ｖ网和Ｇ Ｓ ＯＯ Ｅ网， 站控层 的ＭＭＳ 网等相互之 间不干涉 ， 各网接人继 电保护 时 ， 各数据 口控制器 之间相互独立 。
１１继 电保 护 的 配 置 ．
在继 电保护配置方案示 。 其 所
ｌ 中保护／ ｌ 挣主Ｏ／Ｉ Ｉ 集 ｌ 监 ｔ 远动主机 』 ｌ 动主 机 Ｊ 远
ｌ 广域保 护 Ｉ Ｉ 作 员站 Ｉ ｌ 操 网络录波 ｌ ｆ 网络 录波 ｌ
学术论坛
１ Ｖ智能变电站的继电保护分析 Ｋ １ ０
杨 超
（ 四川省 电 力公 司绵 阳 电业局 修 试所 四川 绵 阳 ６ １０ ２０９
摘 要 ： 能 变 电站是 变电站 领 域 发展 的新 趋 势 ， 建设 智 能 电网 ， 智 对 实行 电 网改革 具 有 重要 意 义 。 大量 工程 经验 表 明 ， 电保 护是 智 能 变 电 继 站 建设 的重 点所在 。 因此研 究适应 智 能变 电站技 术 的继 电保 护装 置十 分迫切 。 文结合 对智 能 变电站 继 电保 护的 分析， １０ ｖ智能 变 电站 建设 本 在 １Ｋ 中， 出 了继 电保 护 的 配置原 理 、 给 过程 层 继 电保 护 以及 变 电站层 继 电保 护 等 ， 而对 其设 计方 案进 行 了一些 探 讨 。 进 关键词 ： １ Ｋ 智能 变电站 继 电保 护 过程 层 变电站层 １０ Ｖ 中 图分 类 号 ： Ｍ ７ Ｔ ７ 文献标识码 ： Ａ 文章编号 ：０ ７９ １ （ ０ ２０ — １ ００ １ ０ ．４ ６２ １ ） ８０ ７ ．２
110kV 变电站并网线保护配置王晓尧
110kV 变电站并网线保护配置王晓尧摘要：本文主要介绍某变电站涉及并网线操作方面的特殊点，以及保护配置方面的讨论关键词：并网线1、变电站运行方式及并网线配置某变电站为XXX供电公司所辖室内站，位于北二环联盟路附近，此站运行方式为两条110kV进线，分别为留昆二线和韩昆线，具体站内运行方式如下：①、变电站运行方式详解如上图，某变电站有两台主变，进线为2条，平时正常运行方式由留昆Ⅱ线175开关上2号主变，经由分段301开关带35kV1段和2段母线负荷，10kV2A、2B段母线由512B开关带出。
韩昆线176开关上3号主变，经313开关带35kV3段母线，10kV513开关带10kV3段母线负荷。
特殊点在于35kV有两处并网线，分别是昆热一线昆热一线322、昆热二线昆热二线322。
②、变电站并网线保护配置某变电站在涉及并网线方面的保护及自动装置配置有：110kV进线开关解列保护跳并网线（2套），主变保护跳并网线，自投跳并网线。
③、并网线保护动作顺序进线开关解列跳并网线压板在正常运行方式时为：留昆Ⅱ线175开关解列保护Ⅰ跳昆热一线322开关，留昆Ⅱ线175开关解列保护Ⅱ跳昆热一线322开关，韩昆线176开关解列保护Ⅰ跳昆热二线322开关，韩昆线176开关解列保护Ⅱ跳昆热二线322开关，共4个压板在投入状态；同时有留昆Ⅱ线175开关解列保护Ⅰ跳昆热二线322开关，留昆Ⅱ线175开关解列保护Ⅱ跳昆热二线322开关，韩昆线176开关解列保护Ⅰ跳昆热一线322开关，韩昆线176开关解列保护Ⅱ跳昆热一线322开关共4个压板在断开位置。
解列保护动作时，除跳开本保护进线开关外，还会跳开相应投入压板所对应的开关。
即：留昆Ⅱ线175解列保护动作跳开留昆Ⅱ线175开关的同时也跳开昆热一线322开关；韩昆线176解列保护动作跳开176开关的同时也跳开昆热二线322开关。
在涉及留昆Ⅱ线175（或韩昆线176线路）线路停电时，可以通过投退压板来更改解列保护跳开的并网线开关。
110kV变电站保护配置
110kV变电站保护配置
一、10kV高压开关室
1.馈线柜：PSL 691U 线路保护测控装置
2.电容器柜：PSC 691UA 电容器保护测控装置
3.PT柜：LK-YZ 微机综合控制器
4.消弧柜：PST 693U 变压器保护测控装置
二、二次设备间
1.110kV 1#主变测控柜：PSR 661数字式综合测控装置
2.1#主变保护柜：PST 671U变压器保护装置（差动）
PST 671U变压器保护装置（高后备）
PST 671U变压器保护装置（低后备）
3.谐波检测柜：ATP-50A新型电能质量在线检测装置（奥特斯鼎）
4.110kV线路保护测控柜：PSR 662数字式综合测控装置
PSL 621D数字式电流差动保护装置5.110kV母联保护测控柜：PSP 691数字式备用电源自投装置
PSR 662数字式综合测控装置
6.110kV母线保护柜：SG B750数字式母线保护
7.微机型电力系统故障录波柜：
DRL 600微机型电力系统故障录波及测距装置
10.备自投控制柜：PSP 691数字式备用电源自投装置
11.自动调协消弧线圈控制屏：
WXHK系列微机自动调谐消弧装置（许继变压器有限公司）。
探究110kV智能变电站的继电保护
砥 柱的 电力行业 而言正迫切 寻求一条 新的经济发展之路 ，而我 国内部环境对 电力发展变革的可求也 日趋明显 ，智能变电站就 为我 国的 电力发展提供 了一条 可行之路 ，要是使 智能变电站的建设与运行取得 良好结果我们就必须要做 好智能 变电站的继电
保 护工作。
关键词 １ １ ０ ｋ Ｖ智能 变电站 ；继电保护 ；过程层 ；变电站层 中图分 类号 Ｔ Ｍ７ ７ ４ 文献标识码 Ａ 文章 编号 １ ６ ７ ３ — ９ ６ ７ １ － （ ２ ０ １ ３ ） ０ １ １ — ０ １ ６ １ － ０ １
１ ． １ 智 能变 电 中智 能蓄 电保 护 系统 的配 置 内容
作应 该 由网络 数 据分 析 记 录设 备 与故 障录 波设 备 这两 者 共 同完 成 对其 信 息 数据 的记 录 ，这 里要 注 意 的一 点 是 ， 当这两 个 设备 进 行 记录工作时，两者所对应的Ｇ ｏ ｏ ｓ ｅ 、Ｍ ＭＳ 以及Ｓ Ｖ 这三个网络数据传 输 接 口的控 制装 置应 该 相互 分开 、独立 ，互 不干 扰 。
蔫 糟霸
应用 方法论
１ ６ １
探究 １ １ ０ ｋ Ｖ智能变 电站 的继 电保护
于健 勇 ，初小 明，王 玲 ，路 通 ，崔 琦
（ 黑龙江省鹤 岗电业 局 ，黑龙江鹤 岗 １ ５ ４ １ ０ １ ） 摘 要 随着经济全球化的发展趋势 ，对经 济更快速 、更稳 定、更高效的发展要 求也 日益变得 明显 ，最为我 国经济效益 中流
智 能 变 电站 对 我 国信 息 变 革 、智 能 化 电 网变 革 等一 些 改 革工 作 中基 础 的 一 环 ，也 是 非 常重 要 的一 环 ，据 以往 的智 能变 电站建 设 经 验 来 看 ，建 立 性 能 良好 、网 络全 面的继 电系 统是 智 能 变 电站 建 设 的 保 证 ，在 １ １ ０ ｋ Ｖ 智能 变 电 站 的建 设 工作 中 ，我们 结 合继 电 保 护 系 统 的装 配 原 理 、变 电站供 电层 的继 电保 护 系统 、过 程层 的 继 电保护系统这个三个方面来进行分析 ，对智能变电站 中继电保 护 装 置 的建设 作 出规 划 ，并提 出一 些 合理 性 的探究 意见 。 １ １ １ ０ ｋ Ｖ变 电站中继 电保护 系统 的配置
110kV变电站保护配置及常见事故处理-精选文档
作者：局
所属110kV变电所的主接线方式、保护配 置、及典型事故分析。由于本人技术有 限，可能讲解的不够全面，不是完全的 正确，请大家予以指正。
第一章 110kV变电所主接线
现阶段我局共有110kV变电站29座， 而根据供电可靠性、经济性、环境条件 等多个因素，采用了不同的主接线方式， 其中大多数采用内桥、单母线分段接线， 还有少量的线变组接线，如丽都变。各 种接线都有其特有的优缺点：
优点：接线简单清晰、 设备少、操作方便、便 于扩建和采用成套配电 装置。 缺点：不够灵活可靠， 任意元件故障或检修， 均须使整个配电装置停 电。单母线可用隔离开 关分段，但当一段母线 故障时，全部母线仍需 短时停电，在用隔离开 关将故障的母线段分开 后才能恢复非故障段的 供电。
三、线变组接线 ：
二、主变保护
现代生产的变压器，在构造上是比较可靠的，故 障机会较少。但在实际运行中，还要考虑发生各种故 障和异常工作情况的可能性，因此必须根据变压器的 容量和重要程度装设专用的保护装置。 变压器的故障可分为本体故障和引出线故障两种。 本体故障主要是：相间短路.绕组的匝间短路和单相接 地短路。发生本体故障是很危险的因为短路电流产生 的电弧不仅会破坏绕组的绝缘，烧毁铁芯，而且由于 绝缘材料和变压器油受热分解而产生大量的气体，还 可能引起变压器油箱的爆炸。变压器的引出线故障， 主要是引出线上绝缘套管的故障，这种故障可能导致 引出线的相间或接地短路。以下接合主接线图，分析 一下主变保护的保护范围及动作情况：
（4）各保护的保护范围及动作情况。 110kV复合电压闭锁过流保护：保护动作跳主变三侧及 110kV母分开关， 它是35kV、10kV母线的后备保护和线路保护的远后备保护，是变压器最 后一级跳闸保护。 110kV零序过流保护：保护动作跳主变三侧及110kV母分开关。 110kV零序电压闭锁过流保护：保护动作跳主变三测及110kV母分开关。 110kV间隙零序过流保护：保护动作跳主变三侧及110kV母分开关。 35kV复合电压闭锁过流：作为 35kV母线故障的主保护，35kV线路的后备 保护。保护动作跳主变35kV开关。 35kV复合电压闭锁方向过流：方向朝主变，该保护在主变110kV送电时停 用，当由主变110kV 侧开口， 35kV送10kV时投入。保护动作跳主变 35kV 开关和主变10kV开关。 10kV复合电压闭锁过流：作为 10kV母线故障的主保护，10kV线路的后备 保护。保护动作跳主变10kV开关。 过负荷保护：接于110kV套管流变、35kV流变、10kV流变，当主变过载时
110kV变电站保护配置
110kV变电站保护配置
引起保护装置误动作的工作，应采取有效防范措施。 5）在继电保护工作完毕时，运维人员应认真检查验 收，如拆动的接线、元件、标志等是否恢复正常，压板位 置、设备工作记录所写内容是否清楚等。所有保护装置交 流回路工作后，继电保护人员应检查回路正确，并检查相
110kV变电站保护配置
8.变电站运维人员进行倒闸操作注意事项： 1）母联（分段）的充电保护压板，仅在给母线充电 时投入，充电完毕后退出； 2）线路及备用设备充电运行时，应将重合闸和备用 电源自动投入装置临时退出运行；
3）备用电源自投装置必须在所属主设备投运后投入
运行，在所属主设备停运前退出运行； 4）在保护装置及二次回路上工作前，运维人员必须 严格审查继电保护工作人员的工作票，更改整定值和变更 接线一定要有批准的定值通知单，才能允许工作。凡可能
波装置，故障录波装置启动时，应汇报调度，由调度决
定是否上报。
110kV变电站保护配置
9.录波装置不能自动关机或装置死机，应向调度申请 将装置退出，再将装置电源开关分合一次，看装置能否恢
复。若不能恢复，应通知专业人员来检修。
110kV变电站保护配置
五、继电保护与自动装置的一般规定 1.继电保护及自动装置(以下简称保护装置)的投入和
110kV变电站保护配置
受热分解而产生大大量的气体，还可能引起变压器油箱的 爆炸。 变压器的引出线故障，主要是引出线上绝缘套管的故 障，这种故障可能导致引出线的相间或接地短路。 1）主变差动保护
作为主变压器线圈匝间短路及保护范围内相间短路和
单相接地短路的主保护。正常保护范围为主变三侧差动CT 之间。 2）主变后备保护 主变常见的后备保护有复合电压闭锁过流保护、零序
110kV变电站保护配置
110kV等级变电站设备配置清单
序号
设备名称
规格型号
数量
用途
1
变压器直流电阻测试仪
MS-540
1台
变压器绕组测量最大输出电流40A
量程： 40μΩ～400mΩ （40A）
100μΩ～1Ω （20A）
500μΩ～2Ω （10A）
1mΩ～4Ω （5A）
5mΩ～8Ω (2.5A）
2
回路电阻测试仪
HLY-IIA
1台
断路器导电回路接触电阻测量
最大输出电压:1000V
5
全自动电容电感测试仪
MS-500L
1台
不拆线测量无功补偿电容器组电容量
电容范围：0.1μF ～ 2,000μF；
6
抗干扰介损自动测量仪
MS-101D
1台
变压器、PT、CT 电容和介质损耗测量
抗干扰指标:变频抗干扰,在200%干扰下仍能满足精度要求
电容量范围:3pF～60000pF/10kV 60pF～1μF/0.5kV
用途
1
油色谱仪
ZHGC-9
1套
对变压器油中气体组分含量的测量温控范围：
柱 室： 室温+15℃—399℃
汽化室： 室温+30℃—399℃
转化炉： 室温+30℃—399℃
热导检测器：室温+30℃—399℃
氢焰检测器：室温+30℃—399℃
精度：±0.1℃
2
闭口闪点仪 （自动）
ZHBS-8
1台
用于测定绝缘油固体悬浮物在试验条件下能形成表面薄膜的液体的闪点（量程0-250℃ 精度±0.5%）
温度 0.0至99.9℃（选配）
（精度±1%F.S）
110kv变电站基本知识
应急预案
制定应急预案，明确应急处理流程，定期进行应 急演练，提高应对火灾和爆炸等突发事件的能力。
05
110kv变电站的自 动化与智能化
自动化系统的构成与功能
系统硬件
包括监控设备、保护装置、自动化控制装 置等
系统软件
包括操作系统、数据库、应用软件等，实 现数据采集、处理、控制等功能
系统功能
实现变电站的远程监控、自动控制、故障 诊断等功能，提高运行效率和安全性
02
开关设备的种类
常见的开关设备包括断路器、负荷开关、 隔离开关等，它们各有不同的特点和应用 场景。
03
开关设备的选择
在选择开关设备时，需要考虑其额定电压、 额定电流、短路容量等参数，以确保其能 够满足变电站的运行需求。
互感器
互感器的作用
在110kv变电站中，互感器用于将高电压、大电 流转换为低电压、小电流，以便进行测量和保护。
能源转换
110kv变电站实现不同能源之间的转换，如将风能、 太阳能等可再生能源转换为电能。
变电站的分类与结构
变电站分类
按照电压等级分类，110kv变电 站属于中压变电站。
变电站结构
主要包括变压器、开关设备、保 护装置、测量仪表等部分。
02
110kv变电站的设 备与组件
变压器
01 变压器的作用
在110kv变电站中，变压器负责将高压电转换为低压电， 以满足不同设备的用电需求。
应急处理
在设备故障或突发事件发生时， 迅速启动应急预案，确保变电站 安全稳定运行。
故障处理与预 防措施
故障处理流程
明确故障处理流程，包括故障发现、报告、分析、处理等环节。
预防措施
采取预防措施，如定期检查设备、加强设备维护、提高员工技能 等，以减少故障发生的可能性。
110KV变电站继电保护设计
110KV变电站继电保护设计摘要随着电力电网事业的发展，全国联网的格局已基本形成。
科技水平得到提高，电力环境保护得以加强，使中国电力工业的科技水平与世界先进水平日渐接近。
电力管理水平和服务水平不断得到提高，电力发展的战略规划管理、生产运行管理、电力市场营销管理以及电力企业信息管理水平、优质服务水平等普遍得到提高。
进一步扩大了对外开放，积极实施国际化战略。
做好110kV变电站继电保护设计工作是保证电网安全运行的重要环节。
继电保护被称为是电力系统的“卫士”，它的基本任务包括：（1）当电力系统发生故障时，自动、迅速、有选择地将故障设备从电力系统中切除，保证系统其余部分迅速恢复正常运行，防止故障进一步扩大。
（2）当发生不正常工作情况时，能自动、及时地选择信号上传给运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。
继电保护的基本原理就是利用电气的突变来鉴别系统有无发生故障或不正常运行状态，根据电力系统电气量的变化测量值与系统正常时的电气参数的对比来检测故障类型和故障范围，以便有选择的切除故障。
一般继电保护装置由测量元件、逻辑元件和执行元件组成，同时根据电力系统的要求，对于直接作用于断路器跳闸的保护装置，有四个方面的基本要求：选择性、快速性、灵敏性、可靠性。
本论文围绕110kV变电站的继电保护设计，结合自身曾从事继电保护工作的工作经验及所学专业，根据设计原始资料提供的变电站的一次系统图，重点设计了电力系统基本常识以及短路电流的计算、变压器和线路的继电保护配置以及主要保护整定计算等。
通过计算和比较确定了变电站中电气设备的保护和自动装置的初步设计方案和配置选型；并确定保护计算用运行方式，对拟采用的保护装置进行相关短路电流计算，并对保护和自动装置进行整定计算，给出保护的整定计算计算结果和保护定值清单，对现场的保护设计工作有一定的参考和借鉴作用。
1目录1.1 设计依据 ..................................................................... ........................................................................ ....... 4 1.2 设计工程概况 ..................................................................... .......................................................................41.2.1 接入系统方案 ..................................................................... .. (4)1.2.2 变电站规模 ..................................................................... (4)1.2.3 系统主接线图 ..................................................................... ........................................................... 5 1.3 设计原始资料 ..................................................................... .......................................................................51.3.1 运行方式要求 ..................................................................... .. (5)1.3.2 系统接口参数 ..................................................................... .. (6)1.3.3 某乙站设备参数 ..................................................................... . (6)3.1 配置原则 ..................................................................... ........................................................................ ....... 9 3.2 装置性能要求 ..................................................................... .......................................................................93.2.1 通用要求...................................................................... . (9)3.2.2 变压器保护测控装置性能要求 ..................................................................... . (10)3.2.3 110kV线路保护测控装置性能要求 ..................................................................... .. (11)3.2.4 三侧分段备自投保护测控装置性能要求 ..................................................................... .. (11)3.2.5 35kV线路保护测控装置性能要求 ..................................................................... . (12)3.2.6 10kV电容器保护测控装置性能要求 ..................................................................... (12)3.2.7 10kV站用变保护测控装置性能要求 ..................................................................... (13)3.3 装置选型及组屏方案 ..................................................................... .. (13)4.1 基准参数选定 ..................................................................... (14)4.2 系统等效阻抗图...................................................................... ................................................................ 15 4.3 短路电流计算 ..................................................................... (15)4.3.1 阻抗标幺值计算 ..................................................................... .. (15)4.3.2 母线短路电流有名值计算 ..................................................................... (16)5.1 变压器保护整定...................................................................... . (18)5.1.1 瓦斯保护整定 ..................................................................... (18)5.1.2 纵联差动保护整定 ..................................................................... . (18)5.1.3 10kV侧后备保护整定 ..................................................................... . (19)5.1.4 35kV侧后备保护整定 ..................................................................... . (20)5.1.5 110kV侧后备保护整定 ..................................................................... .. (21)5.2 乙丙110kV双回线保护整定 ..................................................................... . (22)5.2.1 距离保护整定 ..................................................................... (22)5.2.2 零序保护整定 ..................................................................... (23)5.2.3 测距参数整定 ..................................................................... ......................................................... 24 5.3 乙A35kV线保护整定 ..................................................................... ...................................................... 25 5.3 乙B35kV线保护整定 ..................................................................... ....................................................... 26 5.4 电容器保护整定...................................................................... . (27)25.5 站用变保护整定 ..................................................................... ........................................................................ .275.6 分段自投保护整定 ..................................................................... (28)31.11.1.1 继电保护设计任务书1.1.2 执行有效的国家和行业的相关标准、规程和规范DL/T769-2001 电力系统微机继电保护技术导则GB14285-1993 继电保护和安全自动装置技术规程GB1 5145-1992 微机线路保护通用技术条件DL/T667 -1999 远动设备及系统第5部分：传输规约GB/T7261-1987 继电器及继电保护装置基本试验方法GB/T3047.4-1986 高度进制为44.45mm插箱、插件的基本尺寸系列GB50062-1992 电力装置的继电保护和自动装置设计规范GB57772-1991电力系统二次回路控制及继电保护屏（柜、台）通用技术条件华北电集调[1995]11号文电力系统继电保护及安全自动装置反事故措施要点国家电力公司文件国家电网公司十八项电网重大反事故措施DL/T5136-2001 火力发电厂、变电所二次接线设计技术规定华北调局继[2005]33号华北电网继电保护及安全自动装置压板统一命名规范华北调局继[2005]7号关于继电保护光耦回路研讨会会议纪要及整改措施1.21.2.1某乙110kV变电站预计2010年投运，作为串供负荷变电站运行；某乙110kV 变电站接入系统方案为：新建某乙～某甲110kV线路2回，线路长度为6.103km，导线采用22LGJ-240mm；新建某乙～某丙110kV线路2回，线路长度为18.595km，导线采用LGJ-240mm。
分析110kV变电站母线保护配置
分析110kV变电站母线保护配置摘要：本文主要为分析100kV变电站母线保护装置自身实际作用和功能，精细化分析变电所主接线方式，明晰变电站母线保护配置原理和特征，对确保变电站可靠、安全运行十分关键。
关键词：110kV变电站；母线保护；配置母线保护始终是变电站母线发生故障的有效防护，处于母线工作运行范围内产生故障动作，可及时跳开母联断路器，及时中断和切除该母线上全部衔接的元件。
但实践中110kV变电站母线保护并未具有统一的标准，相关规范中描述较为灵活，促使母线保护配置更自由，应积极对其展开分析，做好母线保护合理化配置，为后续实践提供参考。
一、110kV变电站主接线方式优劣分析现下部分110kV变电站实际确定主接线方式时，综合性考量供电可靠性、经济性等因素，选取不同的主接线方式，其中多数选取内桥、单母线分段接线，还存在少量的线便组接线，各类接线均具备自身特有的优缺点，体现在以下几方面：（1）内桥接线。
此类接线方式优势在于设备较少，接线明晰简易，引出线切除和投入较为便捷，实际应用灵活度较佳，可选用备用电源自投装置。
不足在于变压器检修或发生故障状况下，应将其中一路电源和桥断路器，且需将变压器两侧隔离开关拉开，按照实际需求投入线路断路器，整个操作程序较多，继电保护装置复杂。
（2）单母分段接线。
该接线方式最佳的优势是接线明晰简易，设备较少，操作较为便捷，有助于扩建和选用成套配电装置。
实际应用中不足在于缺乏可靠性、灵活性，任意元件故障或检修，均可促使整个配电装置停电。
单母线可利用隔开开关分段，但一段母线均发生故障时，需进行短暂性停电，利用隔离开关将故障母线段分开后方可保证并未发生故障区域内正常供电。
（3）线变组接线。
此种方式优势在于体积较小、可靠性较高、安全性能优良，维护较为便捷、检修周期较长等优点。
选用此类接线方式为设备价格高昂，多处于环境条件不佳等变电站内应用。
二、110kV变电站母线保护配置基本原则分析母差保护主要保护变电站母线，其自身作用是电流汇集和配置，母线处于变电站内发挥的作用十分凸显，其整体结构较为简易，多布设于变电站内部，受内部因素干扰较为凸显。
220kV和110kV常规变电站保护基本配置及原理深入讨论
一、线路保护配置
保护分类：
反应一端电气量的保护，如过流保护、零序保护、距离保 护。
保护
➢ 反应两端电气量的保护，如纵联保护 。
保
保
护
护
一、线路保护配置
220kV线路保护采用双重化配置，每套保护装置包括纵联保护、 相间距离、接地距离、零序电流、综合重合闸等功能。
110kV线路保护装置包括三段式距离保护（相间距离和接地距离 ）、四段式零序方向过流保护、三相一次重合闸等功能 。
10kV、35kV线路配置两段或三段式（方向）过电流保护、三相 一次重合闸。
死区故障的切除方式：
在断路器两侧分别安装电流互感器 设置专门的母联死区保护 使用远跳功能 利用后备保护切除死区故障
五、保护死区分析
死区故障与对应开关拒动时的现象类似，但死 区故障没有开关拒动情况，应根据事故现象综合 分析，做出正确判断，若能及时发现死区故障， 可大大提高事故处理速度，尽快恢复无故障设备 送电。
三、继电保护的配置要求
继电保护系统的配置应满足两点基本要求 ：
任何电力设备和线路，在任何时候不得处于无继电保护的状 态下运行。
任何电力设备和线路在运行中，必须在任何时候均由两套完 全独立的继电保护装置分别控制两台完全独立的断路器实 现保护。
三、继电保护的配置要求
继电保护配置两点基本要求的实现：
对于110kV及以下的电力系统中，靠“远后备”原则实现。 对于220kV及以上的电力系统中，保护配置采用“近后备”
母线差动 保护范围
CT1
285
-1
I
II
-2 286
CT3
CT2
283 -1 -1
-2
284
-2
(完整word版)110KV变电站继电保护设计
