水污染控制工程 第六章 排水管渠施工
康-水污染控制工程复习题之一
水污染控制工程复习题第一章排水系统概论一、名词解释1、环境容量2、排水体制二、填空1、污水按照来源不同，可分为_______ 、 ____ 、_____ 3类。
2、根据不同的要求，经处理后的污水其最后出路有：_、_________ 、____ 。
3、排水系统的体制一般分为： ___ 和 ____ 两种类型。
三、简答题1、污水分为几类，其性质特征是什么？2、何为排水系统及排水体制？排水体制分几类，各类的优缺点，选择排水体制的原则是什么？3、排水系统主要由哪几部分组成，各部分的用途是什么？4、排水系统布置形式有哪几种？5、排水工程基建程序分为几个阶段？第二章污水管道系统的设计一、填空题1•污水在管道中的水深h和管道直径D的比值称为（），当h/D=1时称为（）；h/D<1时称为（）。
2. 污水管道的最小设计流速为（）。
3. 给定设计充满度条件下，管径越大，相应的最小设计坡度值越（）。
4. 管道定线一般按（）、（）、（）顺序依次进行。
5. 管道衔接的方法通常有（）和（）两种。
二、名词解释1. 日变化系数、时变化系数、总变化系数2. 设计流速3. 不计算管段4. 覆土厚度、埋设深度5. 本段流量、传输流量、集中流量三、简答题1. 污水管段定线的一般原则和方法是什么？2. 何谓污水管道系统的控制点？通常情况下如何确定其控制点的高程？3. 当污水管道的埋设深度已接近最大允许埋深而管道仍需继续向前埋设时，一般采取什么措施？4城市污水回用工程的意义？回用系统的组成？四、计算题1、下图为污水设计管道示意图，已知1-2管段生活污水设计流量为501/s,工厂集中流量q=30l/s, 2-3管段生活污水本段流量为401/s,求2-3管段的污水设计流量。
2、某肉类联合加工厂每天宰杀活牲畜258t，废水量定额8.2m3/t活畜，总变化系数1.8,三班制生产，每班8h。
最大班职工人数560人，其中在高温及污染严重车间工作的职工占总数的50%，使用淋浴人数按85%计，其余50%的职工在一般车间工作，使用淋浴人数按40%计。
水污染控制工程第六章排水沟道施工[1]
![水污染控制工程第六章排水沟道施工[1]](https://img.taocdn.com/s3/m/28e2c69aa5e9856a5712609f.png)
水污染控制工程第六章排水沟道施工 [1]
•《水污染控制工程》上册第6章
•6.5 井点排水
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
•
础和钢筋混凝土基础。
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
•6. 沟道接口：就是用接口材料填封管节间隙，使渗漏
•
处于允许范围内，并能耐受震动和管道
•
的不均匀沉降。管道接口有柔性结构、
•
刚性接口和半柔性接口。
•7. 水压试验：检查沟口接口的渗漏。
•
放线和沟槽断面尺寸进行。槽壁尽可能
•
整齐，沟底的坡度要符合设计坡度。
•3. 沟槽排水：可用明沟排水，明沟坡度(0.01～0.05)，
•
明沟断面一般为30 X 30cm，低于槽底
•
30～40cm。
•4. 沟道基础：沟道基础分为三部份，即地基、基础和
•
管座。地基指槽底原土，不能回填；基
•
础有土基、砂基、煤屑基础、混凝土基
•
口形式为凸口式。
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]

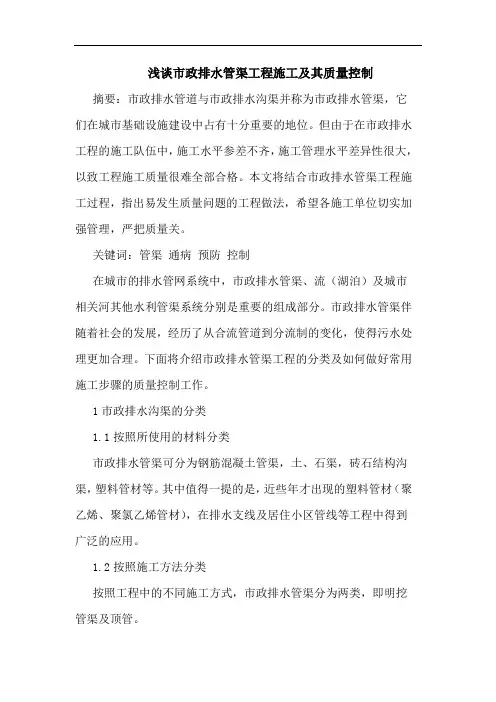

市政排水管渠工程施工及其质量控制
槽底泡水：
通病：在基槽开挖完成后，常发生基槽底土基遭水浸泡的情况。
预防措施：为防止客水流入槽底，应在沟槽四周筑起闭合的土埂；与河道或久雨水管渠沟段相连通的下水道工程，应选择枯水期施工；管渠工程在有浅层滞水或位于地下水位以下的工段，应设置工作正常的集水井或排水沟；当所挖沟槽到达底部时，若存在下一道工序，需立即进行，否则应保留20cm的保护层。
②土、砂及砂砾基础相关的通病及预防措施：
通病：基槽底部不平、砂基不规范；在管道下的设计支承角时不够认真。
预防措施：做好技术人员的管理教育工作，使其知道所建工程的重要性，对于土基标高、砂基厚度、平整度、密实度、支承角等工程，应加强验收管理。
2.3管道铺设工程
控制通病的措施：当发生沟槽遭水浸泡事故后，应尽快疏通排水沟、检查相应排水设备，使浸泡水尽早排走；对于被水浸泡的地基土，应按相关规范要求加以处理。
槽底超挖：
通病：在沟槽的开挖工程中，常常出现所挖槽底低于设计标高的现象，致使设计标高以下的土层结构遭到破坏。
预防措施：认真执行测量工作，加强技术管理；在挖至设计标高以上20cm时，应改机械开挖为人工挖槽。
尽管市政排水管渠工程根据不同方式，可分为多种不同管道或沟渠工程，但在上述多种沟渠工程中，有很多相同的施工步骤，如土方工程、管道基础工程、管道铺设工程、接口工程、排水管渠检查井及排水管闭水试验等。下面将针对以上主要的工程步骤，加以说明。
2.1土方工程
在管渠工程的不同做法中,土方工程都是不可避免的组成部分。排水管渠工程的土方工程包括挖槽和回填土两个工序，与其它工程的土方工程相比，在管渠土方工程中，还要注意防止管道内顶纵裂、管道位移、甚至管节变形或压碎等现象的发生。
水污染控制工程
水污染控制工程【上册】一、排水系统的分类：排水系统主要有合流制和分流制两种系统。
（1）合流制排水系统是将生活污水、工业废水和雨水混合在一套管渠内排除的系统。
（2）分流制排水系统是将污水和雨水分别在两套或两套以上各自独立的管渠内排除的系统。
分流制系统又分为完全分流制、不完全分流制和半分流制三种。
备注：（1）排除生活污水、工业废水或城市污水的系统称污水排水系统；排除雨水的系统称雨水排水系统。
（2）分析各种排水系统的使用情况：直排式合流制排水系统、截流式合流制排水系统、不完全分流制排水系统、完全分流制排水系统、半分流制排水系统。
P21二、污水管渠水利设计原则（1）不溢流【D，I】（2）不淤积【V≧Vmin，I】（3）不冲刷管壁【V≦Vmax，I】（4）要注意通风【D，I】三、管渠水力设计主要参数（概念）（1）设计充满度：在设计流量下，管渠中的水深h和管径D（或渠高H）的比值称为设计充满度。
（2）设计流速：设计流速是管渠中流量到达设计流量时的水流速度。
（为了防止管渠因淤积而堵塞或因冲刷而损坏，通常我们对设计流速规定一个范围，其最低限值称为最小设计流速，其最高限值称为最大设计流速。
）（3）最小管径：通常，在管道系统的上游部分分流量很小，如果根据流量计算，管道的管径也很小。
但是，管径过小极易堵塞，疏通频繁，人力耗费很大，所以，根据经验规定一个允许的最小管径。
（4）最小设计坡度和不计算管段的最小设计坡度：坡度和流速存在着一定关系（V=1/nR I ），同最小设计流速相应的坡度就是最小设计坡度。
因设计流量很小而采用最小管径的设计管段称为不计算管段。
由于这种管段不进行水力计算，没有设计流速，因此就直接规定管段的最小设计坡度。
（5）管段的埋设深度和覆土厚度：管段的埋设深度是指管底的内壁到地面的距离。
管段的覆土厚度是指管顶的外壁到地面的距离。
四、管段的衔接1、检查井上下游的管段在衔接时应遵循下述原则（1）尽可能提高下游管段的高程，以减少深埋，从而降低造价，在平坦地区这点尤其重要。
水污染控制工程第六章(百度文库版)
三、废水处理的基本方法
• 废水的处理程度确定以后，就应该选择适 当的处理方法 • 废水的处理方法很多，归纳起来可分为物 理法、化学法和生物法。
• 各种处理方法都有各自的特点和适用条件， 实际工作中，不能期望只用一种方法就能 把所有污染物去除干净，需要配合使用 • 由若干个处理方法合理组配而成的废水处 理系统，通常称为废水处理流程。
• 2、按处理厂所能达到的处理程度 BOD5均不超过30mg/L
处理程度（%） 处理方法 悬浮固体 BOD5
沉淀
沉淀及生物膜法 沉淀及活性污泥法
50~70
70~90 85~95
25~40
75~95 85~95
• 3、考虑水体的稀释和自净能力 • 利用水体的稀释和自净能力，能减少处理程度， 取得一定的经济好处，但是需慎重考虑。 • 计算时应以最不利的情况为准：
第六章 水处理的基本原则 和方法
• 水处理的主要内容： （1）水体污染与自净规律 （2）城市污水与工业废水的处理和利用 （3）生活饮用水和工业给水处理 （4）城市、区域或水系的水污染综合防治
一、给水处理的一般方法
• 当以地面水为饮用水水源时，处理工艺为
原水 混 凝 沉 淀 过 滤 消 饮用水 毒
• （二） 废水处理程度的确定 • （处理程度是处理方法选用的依据）
• 通常采用有害物质、悬浮固体、DO、BOD 这几个指标来确定水体的容许负荷，再确 定废水排入前所需要的处理程度，并选择 必要的处理工艺。
• • • • •
方法1、按水体的水质要求 E = (Ci－C0)/Ci ×100% E：处理程度 Ci：未处理废水中某污染物指标的平均浓度 C0：废水排入水体时的容许浓度
河水流量： DO： 废水流量： 有保证率的95%的最旱月平均流量 夏季每昼夜平均含量 最高流量或平均日流量 若是有毒废水，采用最高流量
水污染控制工程施工
水污染控制工程施工一、水污染状况水是人类生存不可或缺的重要资源，但随着工业化和城市化的加速发展，大量的污水排放和工业废水排放造成了水体受到了严重的污染，严重影响了人类的生活和健康。
特别是在经济转型发展的背景下，环境污染严重制约了人类的可持续发展。
因此，水污染控制工程的施工显得尤为重要。
二、水污染控制工程的施工内容1、水污染控制工程的监测和评估：水污染控制工程施工前需要对施工区域的水质进行监测和评估，了解施工区域的水源污染状况，为后续的治理工作提供科学依据。
2、水污染治理设施设计：根据监测和评估结果，设计合理的水污染治理设施，包括污水处理设备、废水处理设备、生物膜处理装置等，确保水质的达标排放。
3、设备选型和采购：根据设计要求，选用适合的水处理设备，进行设备的采购和安装，确保设备的正常运行和高效处理水质。
4、施工作业：确保施工作业的安全、高效和质量，主要包括基础设施的建设、设备的安装和调试、管道的铺设和连接等。
5、试运行和调试：完成水污染治理设施的建设后，进行试运行和调试，确保设施的正常运行和有效处理水质的效果。
6、运行和维护：建成后的水污染治理设施需要进行长期的运行和维护，确保设施的正常运转和水质的稳定排放。
三、水污染控制工程施工的挑战1、技术挑战：水污染控制工程施工需要具备一定的技术知识和经验，对水质的监测和治理技术要求较高，施工过程中可能会遇到各种技术难题。
2、环境挑战：水污染控制工程施工会对周边环境产生一定的影响，可能会引起施工区域的环境污染和生态破坏，需要谨慎施工，减少对环境的影响。
3、资金挑战：水污染控制工程施工需要投入大量的资金，包括设备采购、施工作业、设备维护和运行等费用，对项目资金的筹措和使用要求严格。
四、水污染控制工程的发展趋势随着人们环保意识的增强和政府对环境保护的重视，水污染控制工程将得到更广泛的应用和发展。
未来水污染控制工程将朝着智能化、高效化和节能环保的方向发展，采用先进的水质监测和治理技术，提高水质的治理效果和水环境的保护水平。
水污染控制工程 排水管渠水力计算PPT课件
解：（1） D＝300mm，采用教材中图2-2。
第7页/共46页
在具体的计算中，已知 设计流量q以及管道粗糙系 数n，需要求管径 D、充满
度h/D，管道坡度I 和流速
v ，两个方程式，因此采用 水力计算图。
不超过5m。
第20页/共46页
2.设计流速：和设计流量，设计充满度相对应的水流
平均速度叫做设计流速；为了保证管内不发生淤积规定了最 小设计流速为0.6m/s；为保证管道不被冲刷损坏规定了最大 设计流速，金属管道为10m/s，非金属管道5m/s。
3.最小管径：街区和厂区内最小管径为200mm；在
街道下为300mm(在计算出的管径而采用最小管径的管 段中可考虑设置冲洗井)。
求：设计沟段的口径与沟底高程。
解：覆土厚度为45.48-43.67-0.35＝1.46m。离最小 覆土厚度允许值0.7m较大，因此设计时应尽量使设计 沟段坡度小于地面坡度。
（1）令D＝350m，查图，当D＝350mm，qV＝ 56L/s，v＝0.60m/s时，i＝0.0015，但h/D＝0.95>0.65 不合格。当h/D＝0.65时，v＝0.85m/s，i＝0.0030>I＝ 0.0014，不很理想。
第18页/共46页
设计流速是沟道中流量到达设计流量时的水流 速度。
污水沟道的最小设计流速为0.6m/s；明沟的最 小设计流速为0.4m/s。最大设计流速混凝土管为 5m/s，钢管为10m/s 。
防止淤积所需的沟道设计流速的最小限值同废 水中夹带的悬浮物的性质(颗粒大小、相对密度)有 关。
各设计沟段的设计流速从上游到下游最好是逐 渐增加的。
水污染控制工程(上)
1.完整的排水工程包括两个方面：排水管渠系统和污水处理技术两部分。
2.排水工程的概念:——指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设施3.水体污染的定义：排入水体的污染物在数量上超过该物质在水体中的本底含量和水体的自净能力，而导致水体的物理、化学及卫生性质发生变化,使水体的生态系统和水体功能受到破坏.4.、有机型污染采用需氧量作为有机污染物的指标：BOD ：生化需氧量；20℃下微生物活动降解有机物需要的氧量COD：化学需氧量；TOC:总有机碳；TOD：总需氧量;将有机物中的C。
H。
O.N.S等氧化为H2O。
CO2.NO2.SO2所消耗的氧量第1章排水管渠系统一.排水工程的作用1。
保护环境免受污染，使城市免受污水之害和洪水之灾.2.卫生防疫，保证人们健康安全污水危害方式：①含有致病菌，传播疾病②含有毒害物质，导致公害3.经济方面①污水资源化，节约用水,创造价值②污水处理、排洪有利于工农业发展二．排水系统的组成排水系统：排水的收集、输送、处理和排放等设施以一定方式组合成的总体，称为排水系统。
排水系统由管道系统（排水管网）和污水处理系统（污水处理厂)组成.管道系统：是用于收集、输送废水至污水处理厂或出水口的设施。
一般由排水设备、检查井、管渠、泵站等组成.污水处理系统：是用于处理和利用废水的设施。
包括各种处理构筑物和除害设施等.三、排水系统体制的概念:——生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。
排水系统的体制是一个地区收集和输送废水的方式,简称排水体制（制度)。
四、排水系统体制的分类:合流制：直排式（对水体污染严重,不宜采用)、截流式分流制:完全分流制和不完全分流制(适用于地形适宜附近有水体，可顺利排水）1．合流制所谓合流制是指用同一种管渠收集和输送生活污水、工业废水和雨水的排水方式.2．分流制所谓分流制是指用两个或两个以上的管渠分别独立收集和输送生活污水、工业废水和雨水的排水方式. 排除生活污水、工业废水的系统称为污水排水系统.排除雨水的系统称为雨水排水系统.新建地区排水系统一般采用分流制五、合流制和分流制的比较：1。
水污染控制工程上册习题
《排水管道工程》习题第一章排水管渠系统1．名词解释：排水系统、排水体制2．排水体制主要有和两种形式.3．合流制排水系统主要有和两种形式.分流制排水系统主要有、和三种形式.4．不同体制的排水系统在经济效益及环境效益方面各自有何优缺点？5．如何选择排水体制？6．简述排水系统的组成及每部分的功能。
7．简述城镇污水系统的组成及每部分的功能.8．简述工厂排水系统的组成及每部分的功能。
9．雨水排水系统的组成10. 街道雨水管渠系统上的附属物除检查井、跌水井、出水口等之外，还有收集地面雨水用的。
11。
在管道系统的组成上，合流制排水系统和半分流制排水系统的组成与各分流制系统相似，具有同样的组成部分,只是在截流式合流制管渠上设有和；而在半分流制管渠上设有和.12．管渠系统的主要组成部分是或，渠道有和之分。
城市和工厂中的渠管主要是。
13. 暗渠系统的主要附属构筑物有哪些？14。
对合格的管道和渠道有哪些要求？15. 为什么管道的断面形式常采用圆形,而渠道的断面形式一般不采用圆形？选择管道时主要应考虑哪些因素？16. 渠道断面形式有哪几种？它们的特点是什么?适于什么情况？17。
我国城市和工厂最常用的管道有哪些?试述适用情况及优缺点？18. 混凝土管管口的形式有：、和。
制造方法主要有、、.19. 钢筋混凝土管管口的形式有：、和。
制造方法主要有、、。
21. 简述管道系统各种附属构筑物的功能,适用场合和构造要求?22. 检查井由三部分组成: 、、。
检查井井身的构造与是否需要工人下井有密切关系。
不需要下人的浅井，构造很简单，一般为；需要下人的检查井在构造上可分为、和三部分.检查井的底部做流槽是为了。
在重要道路上的检查井，有时为了防止因检查井沉降而破坏路面，可设计采用来固定井座和井盖,即使检查井沉降也不影响道路路面.23。
跌水井的构造无定型,常用的有和两种。
24. 雨水口结构包括: 、、三部分。
雨水口的形式有、以及。
从地步构造看，雨水口分为和.其中有截流进入雨水口的粗重物体的作用。
水污染控制工程第六章排水沟道施工.
三圆地铁车站盾构机
三圆地铁车站盾构机
TBM全断面隧道掘进机
《水污染控制工程》上册第6章
6.3 开槽施工
开 槽 埋 设 沟 道 的 工 序
•测量放线 •开挖沟槽及支护 •沟槽排水 •做管道基础 •沟道敷设 •沟道接口 •水压试验 •沟槽覆土
1.测量放线：
测量的主要任务是，在沟道沿线设置水准点 和控制桩，标定检查井的中心位置，放线指为土 方的开挖放灰线。 • 设置水准点：根据设计图纸设置临时施工用水准 点，为排管定高程做准备。应设在 不受施工影响的固定物上。高程应 进行校核，误差小于 12 k。 • 测定检查井的中心位置及设置辅助桩 • 划定沟槽边线或工作坑开挖线
6. 沟道接口：就是用接口材料填封管节间隙，使渗漏 处于允许范围内，并能耐受震动和管道 的不均匀沉降。管道接口有柔性结构、 刚性接口和半柔性接口。 7. 水压试验：检查沟口接口的渗漏。
8. 沟槽覆土
《水污染控制工程》上册第6章
6.4 顶管施工
《水污染控制工程》上册第6章
顶管施工示意图
顶管施工图片
盾构
盾构隧道
2.盾构机组成
3. 泥水盾构施工原理图
TBM全断面隧道掘进机
地面配套设施
4.盾构施工特点
盾构是英国人BRUNEL发明的，于1841年首次在 英国泰晤士河河底隧道工程中成功应用，距今有 160多年的发展史。盾构施工具有以下优点： （1）对环境影响小 （2）施工进度快 （3）适应地层范围广 （4）施工质量容易保证 （5）自动化程度高，劳动强度低 （6）施工作业安全、整洁 （7）技术成熟，应用广泛 （8）工程造价优势较明显
1.机头：
2.工作坑：
3.管节顶进和接口：
•挖土：人工挖土、水力冲土、 挤压切土、机械切土
水污染控制工程排水沟道系统课件PPT
1）素混凝土管 （1）特点： a. 可预制或现场制作； b. 用于排除雨水、污水； c. 抗蚀性差，不耐酸碱，抗渗性能差； d. 管节短、接头多。管径一般小于450mm，
d. 注意点
安装倾斜度一般为1:10～1:20。
8.雨水口
a. 作用：收集路面雨水并导流到雨水沟道。
b. 设置条件：
应能保证迅速有效地收集地面雨水。一般设置如 下：
（2）工厂废水排水系统
由车间内部沟道系统、厂内沟道系统、废水处理 站、处理水排放口组成。
车间内部沟道系统：车间内部收集和输送生产用 水设备排放的废水。
厂内沟道系统：收集和输送各车间排放的废水。 较干净的废水（如循环水）直接排入雨水管道； 受污染的水送至废水处理站处理后回用或排入城 市排水系统。
（3）雨水排水系统
第二节．排水系统的组成部分
1.污（废）水、雨水排水系统的组成
污（废）水排水系统的组成：由沟道系统、污水处 理系统、处理水排放口系统组成。
雨水排水系统的组成：由沟道系统、排放口系统组 成。
沟道系统— 收集及输送污水的沟道、污水泵站等； 污水处理系统— 采用物理、化学、生物处理方法的 水处理设施； 处理水排放口系统— 污水处理厂出水管道及排放口。
2）钢筋混凝土管 （1） 特点： a. 需预制，抗压强度大； b. 用于排除雨水、污水； c. 抗蚀性尚好，耐一般酸碱，抗渗性能较好； d. 管 节 长 、 接 头 少 。 管 径 一 般 500mm ～
2400mm，管长一般1～3m。 （2）接口形式：
水污染控制工程要点复习
第一章1.(解释)①排水系统：为了系统的排除和处置各种废水而建设的一整套工程设施称为排水系统。
排水系统是收集、输送、处理、利用及排放废水的全部工程设施，其组成部分有 管渠系统、污水厂 、出水口 。
②排水系统的体制：生活污水、工业废水和雨水可以采用一套管渠系统或是两套或两套以上的、各自独立的管渠系统来排除，这种不同的排除方式所形成的排水系统称为排水体制。
2.排水系统主要有 合流制 和 分流制 两种系统。
合流制排水系统是将生活污水、工业废水和雨水混合在同一套管渠内排除的系统，有 直排式 和 截流式 合流制排水系统；分流制排水系统是将污水和雨水分别在两套或两套以上各自独立的管渠内排除的系统，又分为 完全分流制、不完全分流制 和 半分流制 三种。
2.(补，论述)各种排水系统使用情况对比。
答：⑪直排式合流制→投资低，但污染严重，不宜采用。
⑫截流式合流制→在少雨地区较适用，多雨地区污染仍较重，可设调蓄池改善。
但总体优于直排式合流制。
⑬不完全分流制→无雨水系统，投资节省，适合地形适宜可顺利排泄雨水的发展中城镇分步投资。
⑭完全分流制→污水和雨水排水系统分开，环保效益好，投资高，且有初期雨水污染问题。
⑮半分流制(截流式分流制)→污水和雨水排水系统分开，且设雨水跳越井，无初期雨水污染，环保效益最好，目前尚无实例。
3.检查井：又称窨井，主要是为了检查、清通和链接管渠而设置的。
检查井通常设置在管渠交汇、转弯、管径或坡度改变以及跌水等处，相隔一定距离的直线管渠上也设置检查井。
检查井由 井基和井底、井身 、井盖和盖座 三部分组成。
4.跌水井：当上下游管段出现较大的落差(>2m 时)，一般检查井不再适用，改用跌水井链接。
跌水井是设有消能设施的检查井，目前常用的构造有 竖流式 和 阶梯式 两种，竖流式跌水井适用于管径不大于400mm 的管道，大于400mm 的采用阶梯式。
5.溢流井：在合流管道与截流管道的交接处设置溢流井以完成截流(晴天)和溢流(雨天)的作用。
管道工程复习题答案
水污染控制工程复习题第一章排水管渠系统一、名词解释1、环境容量:是在人类生存和自然生态系统不致受害的前提下，某一环境所能容纳的污染物的最大负荷量2、排水体制:采用不同的污水排除方式所形成的排水系统二、填空1、污水按照来源不同，可分为—工业废水_____ 、生活污水、初期雨水3类。
2、根据不同的要求，经处理后的污水其最后出路有：排放水体、灌溉农田、重复使用。
3、排水系统的体制一般分为：合流制和分流制两种类型。
三、简答题1、污水分为几类，其性质特征是什么？答：按照来源的不同，污水可分为生活污水、工业废水和雨水3类。
生活污水是属于污染的废水，含有较多的有机物，如蛋白质、动植物脂肪、碳水化合物、尿素和氨氮等，还含有肥皂和合成洗涤剂等，以及常在粪便中出现的病原微生物，如寄生虫卵和肠西传染病菌等。
工业废水是指工业生产中所排出的废水，来自车间或矿场。
由于各种工厂的生产类别、工艺过程、使用的原材料以及用水成分的不同，使工业废水的水质变化很大。
雨水即大气降水，包括液态降水和固态降水，一般比较清洁，但其形成径流量较大，则危害较大。
2、何为排水系统及排水体制？排水体制分几类，各类的优缺点，选择排水体制的原则是什么？答：排水系统：为了系统地排除和处置各种废水而建设的一整套工程设施称为排水系统。
排水体制：采用不同的污水排除方式所形成的排水系统，也称排水制度。
排水体制分类：合流制：优点：工程造价投资少，缺点：对水体污染严重。
分流制：缺点：工程造价投资巨大，优点：对环境污染很小。
3、排水系统主要由哪几部分组成，各部分的用途是什么？答：1、管渠系统：收集和输送废水的工程设施。
2. 污水厂：改善水质和回收利用污水的工程设施。
3. 出水口：净化后废水排入水体的工程措施。
4、排水系统布置形式有哪几种？答：正交式、截流式、平行式、分区式、分散式、环绕式。
5、排水管道材料主要有哪些？答：混凝土管、钢筋混凝土管、塑料管和玻璃钢管、陶土管、金属管第二、三章污水管道系统的设计计算一、填空题1•污水在管道中的水深h和管道直径D的比值称为（充满度），当h/D=1 时称为（满流）；h/D<1时称为（非满流）。
水污染控制工程 第六章 排水管渠施工
• 人们通常采用的开沟更换管道的成本含 开凿路面、挖沟、运土费和倒土、回填 运输、压实、重填水泥和沥青、交通管 制等高费用成本。尤其对商业和交通影 响较大。例如，美国有个中国人开的商 店，门前进行市政开挖铺管施工，由于 开挖的回填土堆积门前，影响了商店的 生意营业额每况愈下，无法继续，使之 很快倒闭。
方法的选择与管型、管径以及费用有关。
第二节 开 槽 施 工
工 序
测量放线 开挖管槽及支护 管槽排水 管道基础制作 管道铺设 管道接口 闭水试验 管槽覆土
一、测量放线
设置水准点
测定检查井中心位置及设置辅助桩
划定管槽边线或工作坑开挖线
二、开挖管槽及支护 首先确定管槽断面形式及槽壁是否需要支撑。
(一) 管槽断面形式 正确选择断面，对减少挖土量、简化施工工序、 便于施工和保证安全生产，有着十分重要的意义。
（二）保护措施综合比较分析
• 从上面的理论分析可知，沟槽施工中降水和土 体流失是造成附近建筑物沉降变形的主要原因。 因此，施工中所采取防护措施的关键是达到挡 土止水的目的。根据以往工程的经验以及相关 参考资料，管道沟槽开槽施工防护措施中，可 达到挡土止水目的的措施，一般有板桩（槽钢 板桩、钢筋混凝土板桩）防护、灌注桩防护、 深层搅拌水泥土桩墙防护、压力注浆防护等。
措施 名称
优点
缺点
适用条件
压 力 注 浆 防 护
1、可以固 1、措施费用较 大多用于有特 结土体封闭 高； 殊要求的建筑 涌流通道， 2、对施工机械 物的保护。 止水挡土性 有特殊要求。 能较好； 2、一般与 其他工程措 施结合使用， 效果较好。
第三节 顶 管 施 工
为减少对交通的干扰和避免大开挖，大口径管节 在埋深大于3m时，可采用顶管法埋设。
水污染控制工程(上册)复习题
水污染控制工程（上册）复习题第一章排水管渠系统一、填空1、污水按照来源不同，可分为生活污水、工业废水、降水3类。
2、根据不同的要求，经处理后的污水其最后出路有：排放水体、灌溉农田、重复使用。
3、排水系统的体制一般分为：合流制和分流制两种类型。
二、简答题1、污水分为几类，其性质特征是什么？答：按照来源的不同，污水可分为生活污水、工业废水和降水3类。
生活污水是属于污染的废水，含有较多的有机物，如蛋白质、动植物脂肪、碳水化合物、尿素和氨氮等，还含有肥皂和合成洗涤剂等，以及常在粪便中出现的病原微生物，如寄生虫卵和肠西传染病菌等。
工业废水是指工业生产中所排出的废水，来自车间或矿场。
由于各种工厂的生产类别、工艺过程、使用的原材料以及用水成分的不同，使工业废水的水质变化很大。
降水即大气降水，包括液态降水和固态降水，一般比较清洁，但其形成的径流量较大，则危害较大。
2、何为排水系统及排水体制？排水体制分几类，各类的优缺点，选择排水体制的原则是什么？答：1.排水系统：为了系统地排除和处置各种废水而建设的一整套工程设施称为排水系统。
2.排水体制：采用不同的污水排除方式所形成的排水系统，也称排水制度。
3．排水体制分类：A．合流制：优点：工程造价投资少，缺点：对水体污染严重。
B．分流制：缺点：工程造价投资巨大，优点：对环境污染很小。
3、排水系统主要由哪几部分组成，各部分的用途是什么？答：1.管渠系统：收集和输送废水的工程设施。
2.污水厂：改善水质和回收利用污水的工程设施。
3.出水口：净化后废水排入水体的工程措施。
4、排水系统布置形式有哪几种？答：排水系统的布置形式有：正交式、截流式、平行式、分区式、分散式、环绕式。
5、排水管道材料主要有哪些？答：1.混凝土管2.钢筋混凝土管3.塑料管和玻璃钢管4.陶土管5.金属管第二、三章污水管道系统的设计计算一、填空题1.污水在管道中的水深h和管道直径D的比值称为（充满度），当h/D=1时称为（满流）；h/D<1时称为（非满流）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的一种辅助工程措施。在无承压水等特 殊环境下，提水过程中，随着降水曲线 范围内土层中水位的降低，会导致土层 下沉，从而造成附近建筑物的变形。
2020/12/13
• 2．土体流失造成的影响 • 开槽施工过程中，如果沟槽两侧有地表
水进入或所采取的井点降形成局 部坍塌，从而影响邻近建筑物的稳定。
2020/12/13
措施 名称
优点
缺点
适用条件
1、止水挡土； 1、难以闭合，易形 1、适用于保护距
2、可回收利用 成渗水和土体移动 离开挖沟槽6米以
板桩 （槽 钢板
，比较经济；
3、开阔场地施 工方便，易于
通道；
外的建筑物和保
2、槽钢板桩会带出 护要求不高的低 土体，需采取措施 层建筑物；
桩、 施工；
2020/12/13
工期要求
三、管槽排水 管槽出现积水时可用明沟排水，明沟底坡
(0.01～0.05)，倾向集水坑。 集水坑间距40～180m，视水量而定。
当明沟排水不能保证槽底无水时，一般采用 井点排水法。
排水沟的挖掘常随管槽挖土同时进行。
2020/12/13
四、管道基础制作 地基
管道基础 分三部分
对中、高程控制借助于龙门架和对高尺。
2020/12/13
2020/12/13
六、管道接口 概念
管道 接口
分类
形式
2020/12/13
用接口材料封填管节间空隙， 使渗漏处于允许范围之内,并能耐受 震动和管道的不均匀沉降。
柔性接口 刚性接口
承插式
企口式
“F”形钢承口
七、闭水试验
检查管道接口的渗漏情况，通常采用闭水试验。
• 从上面的理论分析可知，沟槽施工中降水和土 体流失是造成附近建筑物沉降变形的主要原因 。因此，施工中所采取防护措施的关键是达到 挡土止水的目的。根据以往工程的经验以及相 关参考资料，管道沟槽开槽施工防护措施中， 可达到挡土止水目的的措施，一般有板桩（槽 钢板桩、钢筋混凝土板桩）防护、灌注桩防护 、深层搅拌水泥土桩墙防护、压力注浆防护等 。
水污染控制工程 第六章 排水管渠施 工
第一节 排水管渠的施工方法
2020/12/13
排水管渠的断面一般为圆形，大型管渠也 有采用矩形或其他形状的。
开槽施工
非圆形大型管道，圆 形管道，小口径管道
施工方法
顶管施工 大口径圆管
盾构施工 特大型圆形管道
方法的选择与管型、管径以及费用有关。
2020/12/13
覆土前必须清理槽内杂物，并会同有关单位检 视有关管线。
若管槽采用横撑，则拆板和覆土应分层进行， 每次拆板一般不超过三块，随即填土夯实。
若管槽采用钢板桩支护的，应在填土完成后方 可拔桩。
2020/12/13
2020/12/13
开槽施工中的地上建筑物保护
• （一）开槽施工中影响附近建筑物变形 的主要因素分析
2020/12/13
• 3．板桩支撑失稳造成的影响 • 在板桩支撑系统中，沟槽底面以下土层的粘聚
力和内摩擦角值较小、土层的回弹模量（E） 较低、板桩进入土层深度不够、板桩支撑刚度 不足、横向支撑间距过大等原因，均可引起地 表水或地下水带土流入沟槽，使板桩背后土体 的变形过大，从而直接造成附近建筑物的沉降 变形。
第二节 开 槽 施 工
2020/12/13
工序
测量放线 管槽排水 管道铺设 闭水试验
2020/12/13
开挖管槽及支护 管道基础制作
管道接口 管槽覆土
一、测量放线 设置水准点 测定检查井中心位置及设置辅助桩
2020/12/13
划定管槽边线或工作坑开挖线
二、开挖管槽及支护
首先确定管槽断面形式及槽壁是否需要支撑。 (一) 管槽断面形式
；
2、适用于软土、
钢筋 4、槽钢板桩可 3、打桩机架高13 混凝 以回收利用。 米，易受施工场地
淤泥质土及地下 水丰富地区。
土板
限制；
桩） 防护
4、钢板桩刚度较其 它桩的刚度小；
5、施工噪音大。
2020/12/13
措施 名称
优点
缺点
1、止水挡土； 1、工程费用
2、具有较好的 较高；
抗折性能； 2、施工时，
直槽土壁常用木板或钢板组成的挡土结构支 撑。当槽底低于地下水位时，直槽必须加撑。
支撑形式
2020/12/13
横撑 竖撑 钢板桩
疏撑 密撑
a.横撑(采用疏撑)b.竖撑(采用疏撑) c.密撑(钢板桩)
2020/12/13
(三) 管槽开挖 分类
人工开挖 机械开挖
土质
开挖方法 决定因素
现场条件 技术条件(劳动力和机械设备)
正确选择断面，对减少挖土量、简化施工工序、 便于施工和保证安全生产，有着十分重要的意义。
断面形式
直槽(直壁式矩形槽) 梯形槽
2020/12/13
复合式
台阶式
2020/12/13
斜坡式 复合式
影响槽型选 择的因素
2020/12/13
土质 地下水情况 施工场地大小 管槽深度 挖土方法 工期长短
(二) 管槽支撑
2020/12/13
• 4．板桩拔除时的影响 • 在工程实践中，板桩一般采用槽钢，当
沟槽施工完毕拔除板桩时，势必会带出 部分土体（例如按l28a长10米估算，每 块板桩带出的土体约为0.19立方米）， 引起土层的沉降变形，从而对建筑物的 稳定造成影响。
2020/12/13
（二）保护措施综合比较分析
3、施工设备简 成孔、垂直度
灌注 桩防 护
易，施工灵活 ；
进行闭水试验前，沟道内应先灌水24h，使管壁充 分浸透。
若检查井中水面下降则继续加水，待水位稳定 20min后，进行正式试验，观察30min水位下降值。
若下降值失常，则应检查接口，进行修补。
2020/12/13
2020/12/13
八、管槽覆土
经闭水检验，施工质量符合要求，并经主管单 位同意后，管槽应立即覆土。
基础
2020/12/13
管座
槽底原土，不能回填
把管道的荷载传递给地基
分类
土基 砂基 煤屑基础 混凝土基础 钢筋混凝土基础
固定管身和分布 管道荷载于基础
2020/12/13
沟道基础图
五、管道铺设
管道铺设是把预制管节按设计的位置排在 已经做好的基础上。
排管是指校正管节的位置，使它的中心线 和管槽中心线(上游、下游检查井中心桩的连线) 在同一垂直平面内(这叫对中)，使它的内底高 程在设计高程(标示在施工图纸上)上(这叫高程 控制)。
