干挂石材外墙线条施工方案

干挂石材外墙线条施工方案

干挂石材外墙线条施工方案一、前期准备工作在开始进行干挂石材外墙线条施工之前,需要进行一系列的前期准备工作以确保施工的顺利进行。

1. 确定设计方案在进行干挂石材外墙线条施工之前,首先需要确定设计方案。

设计方案包括选用的石材材料、线条的形式和尺寸等。

设计方案应当符合建筑风格,同时满足施工要求和安全标准。

2. 测量和布线在进行施工之前,需要进行测量和布线工作。

通过精确的测量,确定石材线条的位置和长度,以确保施工的准确性。

布线要根据设计方案进行,遵循平直、平行和垂直的原则。

3. 检查墙体结构在施工之前,需要检查墙体结构的适应性。

确保墙体结构能够承受石材的重量,并且能够提供足够的支撑和固定点。

4. 准备施工材料和工具在进行施工之前,需要准备好所需的施工材料和工具。

施工材料包括干挂石材、线条、胶粘剂等。

工具包括切割机、电钻、锤子、水平仪等。

二、施工步骤1. 安装导线和固定器首先,需要根据布线的要求,在墙体上安装导线,用于确定线条的位置。

导线应水平、垂直并且平直。

然后,根据导线的位置,在墙体上安装固定器。

固定器可以是角钢或U型卡,用于固定石材线条。

2. 切割石材线条根据设计方案和测量结果,在石材上进行标记并使用切割机进行切割。

确保切割的线条平直,长度符合要求。

3. 固定石材线条使用胶粘剂将切割好的石材线条粘贴在固定器上。

胶粘剂应该均匀涂抹在固定器和石材线条的背面。

粘贴时要注意线条的水平度和垂直度。

4. 整体检查和调整在完成石材线条的固定后,对整个施工过程进行检查。

检查线条的平直度和位置是否符合要求。

如有需要,进行调整和修正。

5. 焊接线条连接根据设计方案,如需在线条连接处进行焊接,可使用合适的焊接材料进行连接。

焊接处应平整且牢固。

6. 清理和保护施工完成后,及时清理施工场地,并对干挂石材进行保护。

使用适当的清洁剂清洁石材表面,并使用防水剂进行保护,以延长石材的使用寿命。

7. 定期检查和维护为确保干挂石材外墙线条的安全和美观,建议定期进行检查和维护。

外墙干挂石材专项施工方案

外墙干挂石材专项施工方案

目录外墙干挂石材专项施工方案..............................一、编制依据 ......................................二、工程概况 ......................................三、干挂石材施工工艺流程...........................四、主要施工工艺施工方案...........................五、石材安装施工方法和技术措施.....................六、注胶的主要施工方案 ............................七、质量保证措施 ..................................八、施工安全保证措施及文明施工措施.................九、季节性施工保障措施 ............................十、施工现场采用环保、消防、降噪音等施工技术措施...外墙干挂石材专项施工方案一、编制依据本施工方案根据:工程合同、设计图纸、国家和地方施工技术规范、规程及操作规程等资料编制。

1、由福建建工集团总公司提供的设计图纸;2、《建筑装饰工程质量验收规程》GB50210-2001;3、《金属与石材幕墙工程技术规范》JGJ133-2001;4、《建筑装饰工程质量验收规程》GB50210-2001;二、工程概况方案为中庚海德公园房屋外墙装修(干挂石材幕墙)施工方案,石材幕墙高度为11.8m,框架结构,外墙体为轻质加气混凝土砌块。

外墙保温采用30mm厚挤塑聚苯板。

三、干挂石材施工工艺流程基层处理→墙面分格放线→钢架制作→防锈防腐→钢架校正→钢架固定→检验分格、平整度和牢固性→挑选石材→开料→挑色编号→石材干挂→填嵌密封条→打胶密封(勾缝剂)→墙面清理→检验。

四、主要施工工艺施工方案1、基层处理对照骨架的设计分割尺寸,检查主体结构的质量是否符合要求,主体结构的质量是否符合要求,主体结构质量对骨架的位置影响较大,且直接影响到干挂石材的分割尺寸。

外墙干挂石材施工方案(3篇)

外墙干挂石材施工方案(3篇)

第1篇一、项目概述本项目为某住宅小区外墙干挂石材施工,位于XX市XX区。

外墙干挂石材采用天然花岗岩,颜色为米黄色,规格为600mm×300mm×20mm。

施工面积共计10000平方米。

为确保施工质量、安全、进度,特制定本施工方案。

二、施工准备1. 施工图纸及技术资料- 施工图纸:包括建筑外墙设计图、石材干挂施工图、结构施工图等。

- 技术资料:包括石材质量检验报告、施工规范、验收标准等。

2. 施工队伍及人员- 施工队伍:选择具有丰富经验的石材干挂施工队伍。

- 人员配置:项目经理、技术负责人、施工员、质检员、安全员等。

3. 施工机械及工具- 施工机械:石材切割机、石材加工机、电动扳手、电钻、水准仪、激光测距仪等。

- 施工工具:水平尺、垂直尺、线锤、水平尺、水平仪、电锤、螺丝刀等。

4. 材料准备- 干挂石材:符合设计要求的天然花岗岩。

- 干挂件:不锈钢连接件、膨胀螺栓、石材专用胶等。

- 辅助材料:防锈漆、密封胶、防护剂等。

三、施工工艺流程1. 测量放线- 根据施工图纸,进行外墙放线,确定石材干挂的基准线和水平线。

- 使用水准仪、激光测距仪等测量工具,确保放线精度。

2. 基层处理- 清理外墙表面,去除浮尘、油污、松动砂浆等。

- 检查基层质量,如有裂缝、蜂窝等缺陷,应进行修补。

3. 安装干挂件- 根据放线结果,安装膨胀螺栓,固定干挂件。

- 使用水平尺、垂直尺等工具,确保干挂件安装平整、垂直。

4. 石材加工- 根据设计要求,对石材进行切割、打磨、抛光等加工。

- 确保石材尺寸、形状、表面质量符合要求。

5. 石材安装- 按照设计顺序,从下往上依次安装石材。

- 使用电动扳手、螺丝刀等工具,将石材固定在干挂件上。

- 安装过程中,确保石材平整、垂直、缝隙均匀。

6. 接缝处理- 使用石材专用胶,对石材接缝进行填充。

- 确保接缝严密、平整、美观。

7. 表面处理- 对石材表面进行清洁,去除污渍、浮尘等。

外墙干挂石材施工方案

外墙干挂石材施工方案

外墙干挂石材施工方案建筑外墙干挂石材施工方案一、施工前准备在进行外墙干挂石材施工前,首先需要对建筑外墙进行检查和评估,确保外墙结构和材料符合干挂石材的施工要求。

同时,还需要确定干挂石材的类型、规格和颜色等,以满足设计要求。

二、施工材料准备干挂石材施工所需材料包括:石材、钢龙骨、角钢、膨胀螺栓、锚固件、支撑架等。

其中,石材应符合国家标准,质量优良,规格统一,颜色一致。

三、施工流程1.建立支撑架首先,需要在建筑外墙上建立支撑架,支撑架应牢固、平整,能够承受石材的重量和风压力。

2.安装钢龙骨和角钢在支撑架上安装钢龙骨和角钢,钢龙骨应与墙体垂直,间距不应超过1米。

角钢应安装在墙角处和开窗口处,以增强石材的稳定性。

3.安装膨胀螺栓和锚固件在钢龙骨和角钢上安装膨胀螺栓和锚固件,以固定石材。

膨胀螺栓和锚固件应符合国家标准,质量可靠。

4.安装石材在膨胀螺栓和锚固件上安装石材,石材应与墙体垂直,间距不应超过1米。

石材的安装应按照设计要求进行,避免出现不规则缝隙和错位现象。

5.确认安装质量在安装完成后,需要对干挂石材进行检查和确认,确保安装质量符合设计和施工要求。

同时,还需要对干挂石材进行防水处理,以保证建筑外墙的防水性能。

结语外墙干挂石材施工是一项复杂的工程,需要严格按照施工要求进行,确保施工质量和安全。

在施工过程中,需要注意材料的质量和规格,确保石材的稳定性和防水性能。

工程概况本工程是一座高层住宅楼的建设,位于市中心区域,总建筑面积为平方米,共有20层,其中19层为住宅楼,1层为商业用房。

建筑结构为钢筋混凝土框架结构。

施工准备在施工前,需要对场地进行清理,确保施工区域的平整和干净。

同时,需要进行土方开挖,为后续施工做好准备。

此外,还需要采购施工所需的材料和设备,并对施工人员进行培训和安全教育。

施工设计在施工设计阶段,需要对建筑结构、施工工艺、材料等进行详细的设计和规划。

同时,还需要考虑到施工期间可能出现的问题,并及时调整施工计划。

外墙干挂石材施工方案

外墙干挂石材施工方案

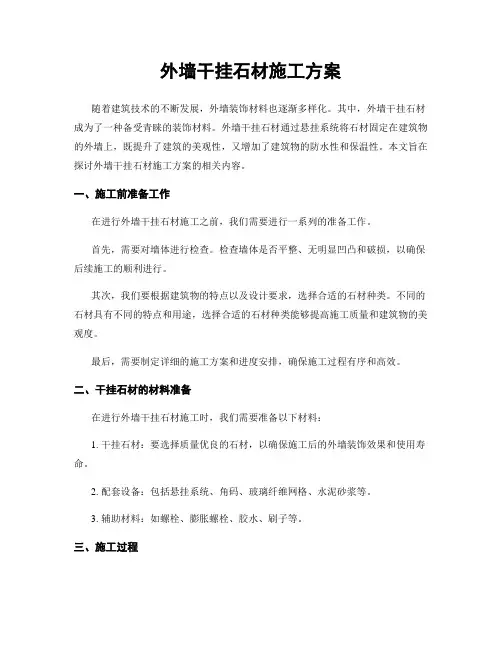

外墙干挂石材施工方案随着建筑技术的不断发展,外墙装饰材料也逐渐多样化。

其中,外墙干挂石材成为了一种备受青睐的装饰材料。

外墙干挂石材通过悬挂系统将石材固定在建筑物的外墙上,既提升了建筑的美观性,又增加了建筑物的防水性和保温性。

本文旨在探讨外墙干挂石材施工方案的相关内容。

一、施工前准备工作在进行外墙干挂石材施工之前,我们需要进行一系列的准备工作。

首先,需要对墙体进行检查。

检查墙体是否平整、无明显凹凸和破损,以确保后续施工的顺利进行。

其次,我们要根据建筑物的特点以及设计要求,选择合适的石材种类。

不同的石材具有不同的特点和用途,选择合适的石材种类能够提高施工质量和建筑物的美观度。

最后,需要制定详细的施工方案和进度安排,确保施工过程有序和高效。

二、干挂石材的材料准备在进行外墙干挂石材施工时,我们需要准备以下材料:1. 干挂石材:要选择质量优良的石材,以确保施工后的外墙装饰效果和使用寿命。

2. 配套设备:包括悬挂系统、角码、玻璃纤维网格、水泥砂浆等。

3. 辅助材料:如螺栓、膨胀螺栓、胶水、刷子等。

三、施工过程1. 混凝土墙体处理:首先需要对墙体进行清理、打孔,并进行防水处理。

这一步非常重要,保证施工后的外墙干挂石材系统的牢固性和防水性。

2. 安装悬挂系统:根据施工图纸和设计要求,在墙体上安装悬挂系统。

悬挂系统一般由角码、悬挂件和支撑件组成。

角码固定在墙体上,悬挂件和支撑件用于将石材与角码连接起来。

3. 石材加工和安装:根据施工图纸和设计要求,对石材进行加工,包括切割、打孔等。

然后,将加工好的石材安装在悬挂系统上,使用螺栓等固定石材。

4. 石材间隙处理:石材之间的垫缝要保持一致,并采取合适的填充材料进行填充,以提高外墙的密封性和美观度。

5. 清理和验收:施工完成后,对施工现场进行清理,并进行验收。

确保施工质量达到设计要求,并进行必要的修复和调整。

四、施工注意事项在进行外墙干挂石材施工时,我们需要注意以下事项:1. 施工安全:在施工过程中,要做好安全防护措施,确保施工人员的安全。

外墙干挂石材施工方案

外墙干挂石材施工方案

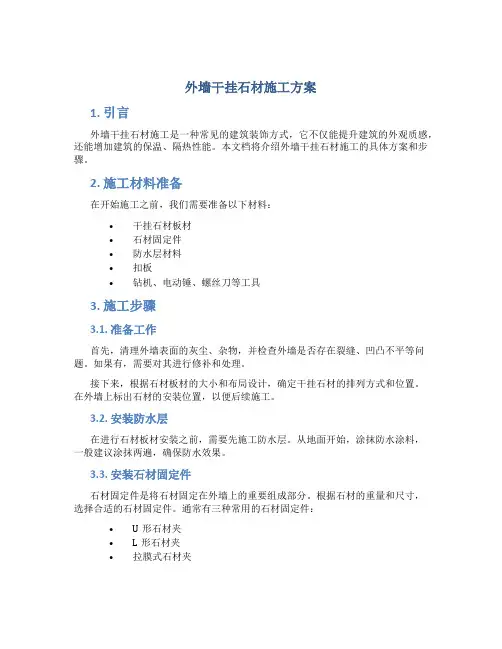

外墙干挂石材施工方案1. 引言外墙干挂石材施工是一种常见的建筑装饰方式,它不仅能提升建筑的外观质感,还能增加建筑的保温、隔热性能。

本文档将介绍外墙干挂石材施工的具体方案和步骤。

2. 施工材料准备在开始施工之前,我们需要准备以下材料:•干挂石材板材•石材固定件•防水层材料•扣板•钻机、电动锤、螺丝刀等工具3. 施工步骤3.1. 准备工作首先,清理外墙表面的灰尘、杂物,并检查外墙是否存在裂缝、凹凸不平等问题。

如果有,需要对其进行修补和处理。

接下来,根据石材板材的大小和布局设计,确定干挂石材的排列方式和位置。

在外墙上标出石材的安装位置,以便后续施工。

3.2. 安装防水层在进行石材板材安装之前,需要先施工防水层。

从地面开始,涂抹防水涂料,一般建议涂抹两遍,确保防水效果。

3.3. 安装石材固定件石材固定件是将石材固定在外墙上的重要组成部分。

根据石材的重量和尺寸,选择合适的石材固定件。

通常有三种常用的石材固定件:•U形石材夹•L形石材夹•拉膜式石材夹根据石材固定件的类型,使用钻机或电动锤将其固定在外墙上,并确保固定牢固。

3.4. 安装石材板材在安装石材板材之前,需要先在石材板材的背面涂抹干挂胶水。

然后,将石材板材按照标注好的位置,插入到石材固定件中,确保石材与墙面平行。

在安装过程中,要注意控制石材与石材之间的缝隙,并保证石材的平整度和垂直度。

3.5. 安装扣板在石材板材安装完成后,需要在石材板材之间安装扣板,以保证石材之间的缝隙不受风吹雨淋的侵蚀。

安装扣板的过程中,需注意根据石材板材的尺寸和布局,选择合适的扣板,并使用螺丝刀将其固定在石材板材之间。

4. 施工注意事项在进行外墙干挂石材施工时,需要注意以下事项:•确保施工人员具备相关技能和经验,能够熟练操作相关工具和材料。

•根据石材的重量和尺寸,选择合适的石材固定件和扣板。

•注意石材板材与石材固定件之间的缝隙控制,以确保石材的平整度和垂直度。

•确保防水层的施工质量,以保证外墙的防水性能。

外墙干挂石材幕墙施工方案

外墙干挂石材幕墙施工方案

第一章总体概况一、工程简介二、工程要求1、质量要求:符合国家现行有关设计、施工、验收规范标准,强制性要求。

2、工期要求:自工程开工之日起100天。

三、结构特性1、结构特点依据相关规程、规定对建筑幕墙承载力与变形的要求,严格保证系统有足够的强度和刚度。

并保证在各种荷载情况下,均不存在结构损坏变形。

2、防腐性钢连接件与埋件的焊接处刷两道环氧富锌防锈漆作为防腐处理,和幕墙固定的紧固件均采用镀锌钢角码和穿心螺栓,其它部位均采用螺丝或轻质铝附件,不同金属材料的接触处采用高强度橡胶垫片隔离,以防电位差腐蚀。

3、幕墙的防静电防腐蚀性能为避免因异种金属间的电位差而产生电化腐蚀,附件除使用不锈钢外,均经镀锌处理,并且在连接处加放胶塑垫片以隔断不同金属材料。

4、幕墙的防雷幕墙的防雷接地应纳入设计体系,符合设计要求。

幕墙系统的防雷和防静电设计是确保幕墙工程的安全设计。

良好的防雷和防静电感应性能可确保幕墙不遭雷击或因静电失火和影响整个建筑室内设备的正常使用。

由于在幕墙系统中多处因防腐、防噪、断热等原因设置了绝缘材料,因而实际上幕墙的防雷和防静电设施十分必要,我们主要考虑幕墙设计应保证整片幕墙框架具有连续而有效的电传导性,设计按照国家和部委防雷设计的规范和要求执行,我们设计的幕墙本身就有防雷和防静电保护系统及与大楼整个防雷系统的连接设计方案。

(1)幕墙本身的金属件之间应由良好的导电连接,并与主体接地系统有多重可靠的接地。

(2)幕墙位于均压环处的预埋件的锚筋必须与均压环处的梁的纵向钢筋连通。

(3)固定在设均压环楼层上的幕墙竖向主型材必须与均压环连通,连接点处应将表面绝缘层打磨掉。

(4)我们的方法中,幕墙横、竖向主型材通过若干螺钉连接,同时起到连通的作用。

与主体防雷系统导通的竖向主型材上的横梁,必须与竖向主型材连通。

(5)在幕墙立面上,每10米以内位于均压环楼层的竖向主型材,把它与固定在设均压环楼层的竖向主型材连通。

(6)幕墙作为一种复合系统,局部采用了大量金属构件,容易产生静电感应,当天空雷云瞬间放电后,云与大地的电场突然消失,这时幕墙的金属杆件感应电荷不能以相应的速度流散,将会产生高达万伏以上的对地位,这种静电感应电压对人和设备产生危害,必须消除静电对幕墙的影响。

外墙干挂石材施工方案

外墙干挂石材施工方案

外墙干挂石材施工方案1. 引言外墙干挂石材施工是一种常见的建筑外墙装修方式,具有美观、耐久、易清洁等特点。

本文档将详细介绍外墙干挂石材施工方案,包括准备工作、材料选用、施工步骤等内容,并提供一些施工注意事项和质量验收标准。

2. 准备工作外墙干挂石材施工前需要进行一系列的准备工作,确保施工顺利进行。

具体准备工作如下:•工程验收:对施工现场进行验收,确保外墙结构牢固、无明显裂缝,符合石材施工的基本要求。

•墙体处理:清理墙面上的灰尘和污物,对裂缝进行修复和处理,确保墙面平整。

•基层处理:在墙面上涂刷合适的基层处理剂,增加石材粘结力和抗碱性能。

3. 材料选用选择合适的石材材料是外墙干挂施工的关键,既需要满足美观的要求,又要考虑其耐久性及抗风、抗冻性能。

以下是常用的石材材料:•大理石:大理石具有质地细腻、色彩丰富的特点,广泛应用于外墙干挂石材装饰中。

•花岗岩:花岗岩硬度高、耐磨性强,适合用于外墙干挂石材,能够长久保持美观。

•人造石材:人造石材具有多样的纹理和颜色选择,并且具有一定的防火性能,是一种经济实用的选择。

4. 施工步骤外墙干挂石材施工基本分为以下几个步骤:4.1 计量与规划在施工前,需对墙面进行测量,并根据实际尺寸制定施工方案。

要合理安排石材的开料及拼缝,确保整体装饰效果。

4.2 防水处理对于外墙干挂石材的施工,防水材料的选择和施工非常重要。

根据墙体的具体情况,选择适合的防水处理方式,如涂刷防水涂料或安装防水层等。

4.3 安装外墙挂件外墙挂件是支撑石材的重要组成部分,需按照设计要求进行精确测量和定位,然后安装到墙体上。

挂件的间距和数量要合理控制,牢固可靠。

4.4 石材粘贴根据设计方案,选取合适的石材胶进行粘贴,将石材逐块粘贴到挂件上。

施工过程中,要注意石材的垂直度和水平度,确保装饰效果。

4.5 石材堵缝安装完石材后,需进行石材缝隙的处理,用专用的石材灌缝剂填充间隙。

填缝时要保持整体色彩的一致性,并确保缝隙的密封性。

外墙干挂石材施工方案

外墙干挂石材施工方案

外墙干挂石材施工方案1. 简介外墙干挂石材是一种常用于建筑外墙装饰的方式,其特点是用钢架或铝合金龙骨作为支撑,通过挂件与石材连接,使石材与外墙保持一定的距离,达到美观、防水、保温等效果。

本文档将介绍外墙干挂石材的施工方案。

2. 材料与工具准备在开始施工前,需确保以下材料与工具的准备:2.1 材料•干挂石材:根据设计要求选购合适的石材,如大理石、花岗岩等。

•钢架或铝合金龙骨:作为干挂石材的支撑结构,应选择质量好、稳固耐用的材料。

•挂件:用于连接石材与钢架或铝合金龙骨的装置,应选购质量可靠、耐久性好的挂件。

•粘结剂:用于固定挂件与石材之间的粘结,应选择高强度、耐候性好的粘结剂。

2.2 工具•手电钻:用于在墙体上钻孔安装挂件。

•锤子:用于安装挂件或调整石材位置时使用。

•电锯或手锯:用于根据设计要求剪切石材。

•钢尺、水平仪等常规施工工具。

3. 施工步骤在材料与工具准备完毕后,按照以下步骤进行外墙干挂石材的施工:3.1 墙体处理首先,需对墙体进行处理,确保墙面平整、无明显起伏或凹凸。

如有需要,可使用水泥或石膏进行修补,以达到待施工的墙体要求。

3.2 安装钢架或铝合金龙骨在墙体处理完成后,根据设计要求安装钢架或铝合金龙骨。

一般情况下,钢架或铝合金龙骨的安装间距为1米至1.2米。

3.3 安装挂件在钢架或铝合金龙骨安装完成后,根据设计要求,在墙体上使用手电钻钻孔,然后将挂件安装于钻孔处。

挂件的数量和位置需符合设计要求,并确保安装牢固。

3.4 安装石材将预先剪切好的石材,通过挂件与钢架或铝合金龙骨连接起来。

在安装石材时,需使用粘结剂将石材与挂件粘合在一起,确保粘结牢固。

3.5 调整石材位置在安装完石材后,应使用锤子等工具轻敲石材,调整其位置,使其与周围石材保持一致,并通过水平仪等工具检查石材的垂直度和水平度,确保施工质量。

4. 注意事项在进行外墙干挂石材施工时,需注意以下事项:•施工人员应佩戴安全帽、安全绳等个人防护措施,确保施工安全。

外墙干挂石材施工方案(完整版)

外墙干挂石材施工方案(完整版)

外墙干挂石材施工方案(完整版)一、工程概况外墙干挂石材施工方案旨在为我国某高层建筑的外墙装饰提供一套完整、安全、高效的施工方法。

工程地点位于城市中心区域,建筑高度约为200米,外墙面积约为1.5万平方米。

本工程采用干挂石材施工工艺,主要包括石材的加工、吊篮的安装与移位、石材的固定及调整等环节。

二、准备工作1. 技术准备:熟悉设计图纸,明确施工要求,编制施工方案,并对施工人员进行技术交底。

2. 材料准备:根据设计要求,选购符合国家标准和质量要求的石材、挂件、螺栓等材料。

3. 设备准备:准备吊篮、提升机、手动葫芦、安全带等施工设备,并确保设备性能良好。

4. 人员准备:组织施工人员,进行专业技能培训,确保施工人员具备相应的操作技能。

5. 现场准备:搭建临时设施,包括脚手架、施工通道、安全防护网等,确保施工现场安全有序。

三、吊篮参数及组成部件1. 吊篮型号:根据建筑高度和施工需求,选择合适型号的吊篮,确保吊篮的安全性和稳定性。

2. 吊篮组成部件:(1)悬挂机构:包括悬挂架、钢丝绳、连接件等,用于支撑吊篮的重量。

(2)提升机构:包括提升机、导向轮、滑轮等,用于实现吊篮的上升和下降。

(3)安全保护系统:包括安全锁、限速器、行程限位器等,确保吊篮在施工过程中的安全。

(4)电气控制系统:用于控制吊篮的上升、下降、停止等动作。

(5)工作平台:用于放置施工工具和石材,工作平台上设有安全防护栏。

(6)辅助设备:包括手动葫芦、安全带、防坠器等,用于辅助施工和保证施工人员安全。

四、吊篮的安装、移位和拆除方案1、吊篮搭设方案(1)根据建筑物的结构特点,选择合适的悬挂点,确保吊篮的稳定性和安全性。

(2)在悬挂点处安装悬挂机构,包括悬挂架、钢丝绳、连接件等,严格按照厂家提供的安装说明书进行操作。

(3)安装提升机构,包括提升机、导向轮、滑轮等,确保提升机构安装牢固,运行顺畅。

(4)连接安全保护系统,包括安全锁、限速器、行程限位器等,确保安全保护系统正常工作。

外墙石材简易干挂施工方案

外墙石材简易干挂施工方案

外墙石材简易干挂施工方案外墙石材干挂施工是一种常见的外墙装饰方式,其优雅的外观和耐久性,使其成为很多建筑项目的首选。

下面是一个简易的外墙石材干挂施工方案,供参考。

1.施工准备首先,将工地清理干净,确保施工区域是干燥、整洁的。

清理后,检查外墙表面是否平整,没有凹凸不平的地方。

如有凹凸不平的地方,应进行修补。

同时,查看建筑结构是否符合外墙石材干挂施工的要求。

2.石材选择选择适合的石材材料,一般建议选择耐候性好、耐酸碱的天然石材,如花岗岩、大理石等。

石材选择时,注意其色彩、质地和尺寸要与整体建筑风格相协调。

在选择完石材后,可以进行加工,如切割成不同尺寸和形状。

3.安装耐力墙在施工区域的外墙表面安装耐力墙,以提供石材的支撑。

耐力墙通常由角铁和角铝组成。

首先,使用螺丝固定角铁或角铝于外墙表面,确保其牢固。

然后,根据设计要求和石材尺寸,将耐力墙固定在外墙上。

4.安装石材实木托架在耐力墙上安装石材实木托架。

实木托架的安装方法有两种,一种是使用螺丝将实木托架固定在耐力墙上,另一种是使用专用的安装夹具将实木托架固定在耐力墙上。

实木托架的安装应保证其水平和垂直。

5.石材干挂使用适量的耐候胶将石材安装在实木托架上。

胶水要均匀涂抹在石材的背面,然后将石材轻按在实木托架上,确保其与实木托架接触牢固。

在干挂过程中,要使用水平仪检查石材的水平和垂直度,及时调整位置和方向。

6.石材固定石材干挂完成后,进行石材的固定。

可以使用专用的石材固定件,将石材与实木托架进行连接固定。

固定件的选择应符合石材的材质和尺寸,并按照生产厂家的要求进行安装。

7.石材面层处理在石材干挂完成后,进行石材面层的处理。

通常可以使用表面防水涂料对石材进行保护,增强其耐候性和防污性。

涂料的选择应根据石材的材质和表面要求进行。

8.清理和验收施工完成后,清理施工区域,确保干净整洁。

然后进行验收,检查外墙石材干挂的质量和外观效果,确保符合设计要求和质量标准。

外墙石材干挂设计施工方案

外墙石材干挂设计施工方案

外墙石材干挂设计施工方案一、工程名称:青岛福林大厦二、工程概况该工程位于青岛市福州路,外墙设计采用花岗石石材干挂,石材面积为1500平方米,装饰高度12。

80米。

该工程主体为现浇砼框结构.据该工程情况参照国家行业标准,结合我公司多年干挂石材施工经验,做出该工程外墙石材干挂施工方案,使双方施工过程中互相监督执行.三、设计依据《金属与石材幕墙工程技术规范》J133—2001《钢结构设计规范》GB50017-2003《建筑施工高处作业安全技术规范》《建筑装饰工程及验收规范》《建筑钢结构焊接规范》GBj81—91四、饰面板设计方案1、选材依据甲方要求选用绿钻麻花岗岩为装饰主材,标准板材厚为25mm。

2、饰面装饰方案主墙面采用绿钻麻火烧板装饰,中间设显黑色带磨光板调色。

装饰高度12。

8米处增设檐线磨光板装饰.五、石材干挂方案(一)干挂方案依据该工程的构造特点,选用混合式干挂方案。

采用槽钢主龙骨,角钢次龙骨来承受荷载,通过中间角码连接件和锚固钢板,用化学锚固螺栓固定在层梁上和层板上,以确保工程安全性和耐久性。

(二)结构设计1、主龙骨选用GB8#热镀锌槽钢为主龙骨,沿墙体垂真布置。

采用GBφ12×50mm镀锌连接螺栓,与用M12×160mm镀锌化学锚固螺栓锚固的钢板,通过用GBT422焊条焊接固定在锚固钢板上的100×60×6×L=80mm镀锌中间连接角码件连接固定。

(详见层段连接节点图)其布置间距大于1000mm为避免累积挤压荷载,槽钢长度每层为一层段,设计层段高度为4.2米,层段间设15mm温度荷载变形缝,缝间用φ10mm钢筋横U型电焊连接,同时该连接兼作避雷连接。

四孔锚固钢板规格为200×240×8mm热镀锌处理,主用于砼梁处层段承载连接。

二孔锚固钢板规格为200×100×8mm热镀锌处理,主用于层板上层段间承载连接。

外墙面干挂施工方案

外墙面干挂施工方案

岳阳市二医院培养大楼外墙面干挂石材施工方案根据外立面图纸要求:高层1~3#娄局部标高11-12m以下部分为干挂20mm厚花岗岩做外墙饰面。

整体外墙石材干挂,主要采用主体结构与角铁上墙膨胀螺栓固定方式施工。

柱子石材干挂采用钢骨架焊接,考虑到混凝土立柱间距约为8m,墙体采用保温轻质砖砌成,需用80 X 43X 5槽钢间距在1.5m 以内做竖向主龙骨,用50X 50X 5角钢时平次龙骨,并根据石材竖向分格尺寸进行焊接。

线条石材干挂主要采用独立挂件与墙体固定在一起。

石材安装时,相互间要留6mm缝隙,缝隙均匀一致,并用泡沫条嵌缝,表面打密封胶。

一测量放线根据本楼设计图纸及主体结构的实际情况,为避免结构偏差而对花岗岩干挂板的质量影响,在挂板放线前,首先对建筑物外形尺寸进行测量,根据测量结果,确定出干挂板的基准面并四围交圈。

控制点的水平方向,仍以各层的建筑标高为基准线,垂直方向以纵轴为基准线。

根据有关测量结果,产生累计误差至建筑物两端。

二施工方法1施工工艺测量、放线7配料7分格定位7弹线定膨胀栓位置T钻孔7连接件安装固定T槽钢上墙T二次放线T固定角钢上墙T石材挑选搬运 T板材开槽T镀锌挂件安装T石材临时固定T调整固定并打结构胶 T板缝嵌泡沫条打密封胶T板面清理T验收。

2施工方法骨架安装石材安装的钢骨架,主要采用50 X 50X 5角钢横向与墙体连接在一起,安装时,先在主体结构表面,按水平间距,纵向垂直线。

然后将80槽钢纵向垂直进行布置。

骨架焊接(1) 焊条采用E42(2) 电焊操作工需持证上岗,作业时要备灭火器、水桶等防火措施,并指定专人看守。

(3) 熟悉图纸做好技术交底。

(4) 电焊工在操作过程中,焊缝长度不得小于焊接点周长一半,焊缝厚度H=5mm,焊缝宽度要均匀一致,不得有夹渣现象,焊接好后,表面焊渣要清理干净,并补刷防腐漆二遍。

3石材安装(1) 为了达到外立面的整体效果,要求板材加工精度比较高。

花岗岩石材板的安装,要精心挑选板材的色差,要求板的误差移到分缝之内。

外墙干挂石材施工方案

外墙干挂石材施工方案

外墙干挂石材施工方案目录一、内容简述 (2)1.1 背景与意义 (2)1.2 目的与适用范围 (3)1.3 施工原则与工艺流程 (3)二、材料与工具准备 (4)2.1 骨架材料 (5)2.2 石材材料 (6)2.3 连接件与配件 (7)2.4 施工工具与设备 (8)2.5 其他辅助材料 (9)三、施工原理与工艺流程 (10)3.1 外墙干挂石材施工原理 (11)3.2 施工工艺流程 (12)四、施工操作要点与方法 (13)4.1 墙体处理与验收 (14)4.2 墙面测量与放线 (15)4.3 钉桩与墙体打孔 (17)4.4 钢骨架安装 (18)4.5 石材挂贴 (19)4.6 检查与调整 (20)4.7 施工安全与文明施工 (20)五、质量控制与验收标准 (21)5.1 质量控制措施 (22)5.2 验收标准与方法 (23)5.3 质量问题与解决方案 (24)六、施工组织与管理 (25)6.1 施工组织架构与职责划分 (26)6.2 施工进度计划与资源配置 (27)6.3 施工现场管理与安全防护 (28)6.4 设计变更与洽商管理 (28)七、环境保护与职业健康 (30)7.1 环境保护措施 (31)7.2 职业健康与安全防护 (32)7.3 应急预案与救援措施 (33)一、内容简述本施工方案旨在详细阐述外墙干挂石材工程的施工流程、技术要求、材料选择及质量保证措施,以确保工程的质量、安全与进度。

方案首先介绍了项目概况和施工条件,接着明确了施工准备、石材幕墙安装、连接件安装、收口处理等关键施工步骤,并对施工过程中的安全防护、成品保护及环境保护进行了重点阐述。

方案还强调了施工过程中的质量控制手段和验收标准,以确保外墙干挂石材工程的优异表现。

通过本方案的实施,将为项目的顺利推进提供有力保障。

1.1 背景与意义随着建筑行业的不断发展,人们对建筑外观的要求越来越高,尤其是对于外墙的装饰和保护。

传统的外墙装饰材料如涂料、瓷砖等,虽然能够满足基本的装饰和保护需求,但在美观度和耐久性方面存在一定的局限性。

外墙干挂石材施工组织设计方案

外墙干挂石材施工组织设计方案

外墙干挂石材施工组织设计方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (3)2.1 材料准备 (4)2.2 人员预备 (4)2.2.1 技术人员 (5)2.2.2 施工工人 (7)2.3 施工机具 (8)三、施工工艺 (9)3.1 工艺流程 (10)3.2 操作要点 (11)四、施工管理 (12)4.1 组织架构 (13)4.2 施工进度计划 (14)4.3 质量控制措施 (15)4.4 安全防护措施 (15)五、环境保护与文明施工 (16)5.1 环境保护 (17)5.2 文明施工 (19)一、前言随着建筑行业的快速发展,外墙干挂石材作为一种常见的建筑装饰手法,其施工质量与美观度对于整个建筑形象至关重要。

为了保障外墙干挂石材施工过程的顺利进行,提高施工效率,确保工程质量和安全,本施工组织设计方案针对具体工程特点,结合相关施工经验和技术标准,对“外墙干挂石材施工”进行了全面的规划与设计。

1.1 编制依据国家相关法律法规及行业标准:包括但不限于《中华人民共和国建筑法》、《建设工程质量管理条例》、《建筑装饰装修工程质量验收规范》等,确保施工过程中的合法性和规范性。

项目设计图纸及技术要求:详细的外墙干挂石材设计图纸、材料规格、连接方式等技术文件,为施工提供明确的指导。

国家及地方建设主管部门的相关规定:如关于安全、环保、消防等方面的法规和标准,确保施工过程中的安全性和环保性。

施工现场实际情况:包括现场地形、地质条件、气候条件等,结合实际情况制定合理的施工方案。

类似工程经验及案例分析:参考同类项目的施工组织设计和实施效果,吸取经验教训,提高本次施工的组织性和实用性。

施工团队能力及资源条件:考虑施工团队的技术水平、管理能力、设备资源等因素,确保施工过程的顺利进行。

安全文明施工要求:遵循国家和地方关于安全文明施工的要求,确保施工过程中的安全生产和环境保护。

本施工组织设计方案的编制依据全面、合理,旨在确保外墙干挂石材工程施工的安全、质量、进度和成本等方面达到预期目标。

干挂石材外墙面施工工艺流程

干挂石材外墙面施工工艺流程

干挂石材外墙面施工工艺流程干挂石材外墙面施工呀,这可有点小复杂呢,但我给你好好讲讲就清楚啦。

一、施工前的准备。

二、石材的加工。

选好的石材可不能直接就往墙上挂。

得根据之前测量好的尺寸进行切割加工。

切割的时候得小心,要切得整齐,就像咱们剪纸一样,边缘要光滑。

如果切得歪歪扭扭的,那拼在一起就不好看啦。

而且每块石材的编号要做好,这样在安装的时候就不会乱套了。

就好比每个小朋友都有自己的名字,石材也有自己的专属编号。

三、墙面基层处理。

墙面基层要处理干净,不能有灰尘或者杂物。

这就像是给墙面洗个澡一样,要洗得干干净净的。

如果基层不牢固,那石材挂上去也不踏实。

有的时候还需要在墙面上安装一些龙骨,龙骨就像是墙面的骨架一样,给石材提供支撑。

龙骨的安装要牢固,螺丝要拧紧,可不能松松垮垮的。

四、石材的安装。

石材安装的时候,要把挂件和石材连接好,然后再把挂件固定在龙骨或者墙面上。

这个过程要小心翼翼的,就像给小朋友穿衣服一样,要把每个扣子都扣好。

安装的时候还要注意石材之间的缝隙,缝隙要均匀一致,这样看起来才美观。

如果缝隙大小不一样,那就像参差不齐的牙齿一样,不好看啦。

而且在安装的过程中,要随时检查石材是否水平和垂直,如果歪了,就得及时调整。

五、密封处理。

石材都安装好之后,就需要对缝隙进行密封处理了。

密封胶要打得均匀,不能这里多那里少的。

密封胶就像是给石材之间的缝隙盖了一层小被子,既可以防水,又可以让整个墙面看起来更整齐。

而且密封胶的颜色也要和石材搭配好,如果颜色反差太大,那就有点突兀啦。

六、清理与验收。

最后就是清理和验收啦。

把施工过程中留在石材表面的灰尘、杂物都清理干净,让石材墙面焕然一新。

然后就是验收啦,要检查石材安装得是否牢固,缝隙是否均匀,密封是否良好等等。

如果都合格了,那这个干挂石材外墙面就大功告成啦。

这就像完成了一件超级大的艺术品一样,心里可美啦。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

河南省公共医疗中心住宅项目外墙面干挂石材施工方案编制:审核:审批:湖南建工集团二零一三年八月二十六日目录一、编制依据 (3)二、工程概况 (3)三、施工准备 (4)四、施工设计 (5)五、测量放线 (5)六、施工方法 (5)6.1、施工工艺 (5)6.2、施工方法 (6)6.2.1 、骨架安装 (6)6.2.2 、骨架焊接 (6)6.2.3、石材安装 (6)七、质量措施的保证 (7)八、成品保护措施 (9)九、安全措施 (9)外墙面干挂石材施工方案一、编制依据1、《建筑工程施工质量验收统一标准》(GB50300-2001)2、《建筑装饰工程施工及验收规范》(JG73-91)3、《石材幕墙工程技术规范》(JGJ102-2003)4、《干挂饰面石材及金属挂件》(JC830.1、2005)5、《干挂石材幕墙用环氧胶黏剂》(JC887-2001)6、《建筑施工高处作业安全技术规范》(JGJ80-91)7、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)8、《建筑施工安全检查标准》(JGJ59-99)9、《施工现场临时用电安全技术规范》(JGJ46-88)10、《建筑施工手册》(第四版)(中国建筑工业出版社)11、施工组织总设计12、本项目工程全部施工图纸、图纸会审、变更、甲方《工作联系函》、干挂石材设计图纸等相关技术文件。

二、工程概况河南省公共卫生医疗中心住宅项目B区,位于郑州市航空港区航城环路西,龙中路南,航城西路东,郑港路北。

建设单位为河南省名门地产有限公司;设计单位:为河南省建筑设计研究院有限公司;监理单位为河南华泽工程管理有限公司;施工单位:湖南省第三工程有限公司。

本项目工程1#~3#楼为高层建筑,地下一层地上三十三层;4~17#楼为小高层建筑,地下两层地上九层;18#楼为地下一层地上十一层;主楼之间为地下车库。

高层总高度为99.30m,多层总高度为34.414m。

总建筑面积为:240684.92m2。

该工程结构形式为剪力墙结构,基础形式为筏板基础。

建筑抗震烈度为七度,结构抗震等级为三级。

根据外立面图纸要求:高层1~3#楼局部标高16m及其以下部分为深棕色石材、多层4~17#楼局部标高6.6m及其以下部分为褐色石材、18#楼局部标高9.9m及其以下部分和南立面阳台处为灰褐色石材、以及服务用房和管理用房等部位,均为干挂石材装饰面层(甲方也可另定颜色)。

三、施工准备(1)认真组织提前进入施工现场。

(2)根据设计图纸及有关技术资料制定出翻样图,并提出加工规格数量表。

(3)根据设计及有关资料提出材料计划及机具计划。

(4)认真学习和熟识国家验收规范和工艺标准。

(5)制定安全生产及防火规章制度,及进入现场前的安全教育工作。

(6)提供结构验收手续,细查现场影响石材干挂的部位,原因,提出整改要求及措施,确定并提出完成时间,以确保石材安装进入正常工期。

(7)提供的脚手架是否符合石材安装要求进行考察验收,干挂石材脚手架满足JGJ801-91国家标准的安全技术规范,对不能满足安装使用要求的脚手架,应提前修正加固,确保符合有关安全规定。

(8)对符合设计要求的角钢型材,拟定货计划,镀锌挂件以及镀锌胀管螺栓,依据图纸落实加工,确定第一批进场时间;石材的嵌缝材料,落实供应到现场的时间。

(9)对现场石材及其材料存放地点进行安排,对现场切割、磨边、钻孔机进行定位,为及时进入现场创造条件。

(10)施工人员提前进驻现场,熟悉场地状态,做到施工保证质量及安装时心中有数。

四、施工设计本工程设计为干挂25mm厚花岗岩做外墙饰面。

整体外墙石材干挂,主要采用主体结构与角铁上墙膨胀螺栓固定方式施工。

柱子石材干挂采用钢骨架焊接,主要是用50×50×5角钢,做竖向主龙骨,用50×50×5角钢时平次龙骨,并根据石材竖向分格尺寸进行焊接。

线条石材干挂主要采用独立挂件与墙体固定在一起。

石材安装时,相互间要留6mm缝隙,缝隙均匀一致,并用泡沫条嵌缝,表面打密封胶。

五、测量放线根据各楼设计图纸及主体结构的实际情况,为避免结构偏差而对花岗岩干挂板的质量影响,在挂板放线前,首先对建筑物外形尺寸进行测量,根据测量结果,确定出干挂板的基准面并四围交圈。

控制点的水平方向,仍以各层的建筑标高为基准线,垂直方向以纵轴为基准线。

根据有关测量结果,产生累计误差至建筑物两端。

六、施工方法6.1施工工艺测量、放线→配料→分格定位→弹线定膨胀栓位置→钻孔→连接件安装固定→角钢上墙→二次放线→固定角钢上墙→石材挑选搬运→板材开槽→镀锌挂件安装→石材临时固定→调整固定并打结构胶→板缝嵌泡沫条打密封胶→板面清理→验收。

6.2施工方法6.2.1骨架安装石材安装的钢骨架,主要采用50×50×5角钢横向与墙体连接在一起,安装时,先在主体结构表面,按水平间距,纵向垂直线。

然后将角钢纵向垂直进行布置。

6.2.2骨架焊接(1)焊条采用E42(2)电焊操作工需持证上岗,作业时要备灭火器、水桶等防火措施,并指定专人看守。

(3)熟悉图纸做好技术交底。

(4)电焊工在操作过程中,焊缝长度不得小于焊接点周长一半,焊缝厚度H=5mm,焊缝宽度要均匀一致,不得有夹渣现象,焊接好后,表面焊渣要清理干净,并补刷防腐漆二遍。

6.2.3石材安装(1)为了达到外立面的整体效果,要求板材加工精度比较高。

花岗岩石材板的安装,要精心挑选板材的色差,要求板的误差移到分缝之内。

在板安装前,根据结构轴线核定结构外表面与干挂石材外露面之间的尺寸后,在建筑物大角外做出上下生根的金属丝垂线,并以此为依据,根据建筑物宽度设置足以满足要求的垂线、水平线,确保钢骨架安装后处于同一平面上(误差不大于2mm)(2)通过室内的50cm线,验证板材水平线和纵垂线,以此控制拟将安装的板缝水平程度。

通过水平线及垂直线,形成的标准平面而标测出结构平面的垂直平整凹凸程度,为结构修补及安装龙骨提供可靠的依据。

(3)本工程花岗石材为25mm,横纵通缝为6mm,采用硅酮密封胶、密封勾勒。

板钻孔位置,可根据技术规定或图中注明的位置。

板材开槽深度与宽度,依据不锈钢挂件长度厚度为准予以控制。

为防止硅酮密封胶、塑化前的挥发老化时间,结合6mm缝宽的情况。

嵌缝做到内凹5mm,背后衬胶条。

分缝之间的嵌胶按拆架的要求分层嵌胶。

(4)石材加工,按国家技术监督局颁布JC205-92待业标准中一等品执行。

七、质量措施的保证1、精心组织有专业施工水平的队伍,加强工人的思想教育,贯彻安全第一,质量第一的思想观念。

2、施工之前,对进场施工人员要进行全面认真的安全技术交底,包括施工工艺、操作规范、质量规范标准等。

(严格执行“建筑装饰工程施工及验收规范”(JG73-91),做到:图纸不全不施工、技术交底不清楚不施工、不懂不施工。

3、对于每个施工环节,要加强质量检查,进行自检、互检、交接检。

严格把关,严格按设计图纸施工。

4、认真遵守质量标准,做好隐蔽验收,并随时接受各监督部门及建筑单位的监督检查,对检查发现的问题及时改正。

5、加强石材进场的质量验收工作,施工过程中严格把关,对石材的色差自然成分进行有效的区分,根据可能发生的色差分区、分部位,渐进改变等达到外观优质的要求。

6、安装前应先对基层做出外形尺寸的复核,对偏差较大的或影响安装的情况下,要事先与相关单位联系,妥善解决。

7、悬挂结构与块材的连接形成一个稳固的整饰面,达到牢固要求。

8、平直面的整体表面平坦,拼接横平竖直,缝宽均匀一致,表面顺畅,异形部位符合要求。

9、板材端面开槽要严格要求,尺寸准确,当块料有薄厚差异时,要以块料的外装饰面作为开槽的基准面。

10、按设计要求对有效焊缝进行检查,并检查该处防锈漆情况。

11、每完成一层干挂工作后,应作几何尺寸和外观的复核,对板材的色差较大的,要进行调整或进行更换。

12、施工中实行奖优、罚劣制度,并根据要求做好各种安装记录,以便查检和存档。

干挂花岗石安装质量见下表:1、认真贯彻执行施工顺序,少数工种的活先做在前面防止损坏,污染外挂石材。

2、及时清理残留在石材表面污染物品。

3、已完成的墙、柱面、人行通道两侧墙面等采用木板或栏杆围护。

九、安全措施(1)安全生产,预防为主;施工人员要认真学习《安全法》、《交通法》等法规,严格遵守施工现场的各项管理制度,服从现场管理。

(2)进入施工现场要戴好安全帽,严禁违章作业,酒后操作等。

(3)特殊工种操作要持证上岗,动用明火时,要有主管部门的审批文件。

现场具备灭火器,水桶等防火措施,同时清理作业面附近易燃、易爆品,并指定专人看守。

(4)一切用电设备必须遵守《施工现场临时用电安全技术规范》,对中小型电动机具应经常检修,经检修合格后才可使用。

禁止私自挪移大电箱等。

(5)现场棚架、平台或脚手架,必须安全牢固,棚架上下不准堆放与干挂施工无关的物品。

脚手架上只准堆放单层石材,当需要上下交叉作业时,互相错开,禁止上下同一工作面操作。

(6)运输道路平整,石材放在手推车上运输时,垫好松软材料,两侧有人扶持,以免发生脱落。

(7)各工种必须严格遵守规章制度,施工前工长就做好书面安全交底,班前讲话,跟踪管理落到实处。

(8)脚手架严禁私自拆改,如有整改要求,由专架子工进行整改,报主管安全部门同意。
