电子元件型号LM339N电压比较器基础知识

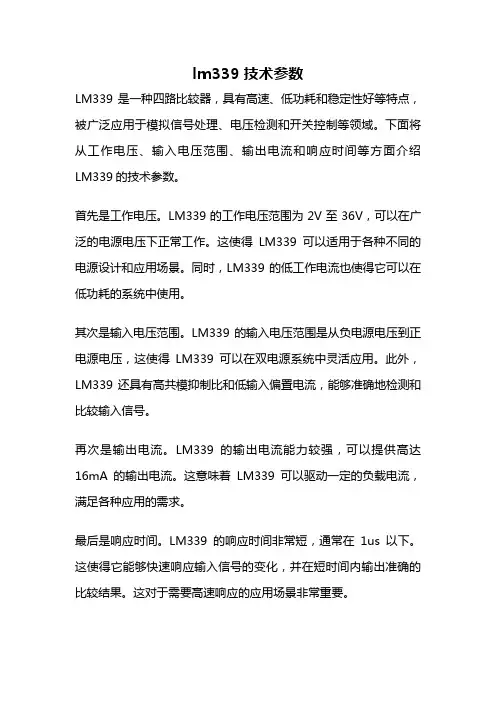

lm339技术参数
lm339技术参数LM339是一种四路比较器，具有高速、低功耗和稳定性好等特点，被广泛应用于模拟信号处理、电压检测和开关控制等领域。
下面将从工作电压、输入电压范围、输出电流和响应时间等方面介绍LM339的技术参数。
首先是工作电压。
LM339的工作电压范围为2V至36V，可以在广泛的电源电压下正常工作。
这使得LM339可以适用于各种不同的电源设计和应用场景。
同时，LM339的低工作电流也使得它可以在低功耗的系统中使用。
其次是输入电压范围。
LM339的输入电压范围是从负电源电压到正电源电压，这使得LM339可以在双电源系统中灵活应用。
此外，LM339还具有高共模抑制比和低输入偏置电流，能够准确地检测和比较输入信号。
再次是输出电流。
LM339的输出电流能力较强，可以提供高达16mA的输出电流。
这意味着LM339可以驱动一定的负载电流，满足各种应用的需求。
最后是响应时间。
LM339的响应时间非常短，通常在1us以下。
这使得它能够快速响应输入信号的变化，并在短时间内输出准确的比较结果。
这对于需要高速响应的应用场景非常重要。
除了以上几个重要的技术参数外，LM339还具有其他一些特点。
例如，它具有内部电压参考源，可以简化电路设计和调整阈值电平。
此外，LM339还具有较高的输入阻抗和低的输出阻抗，能够有效地减少信号失真和干扰。
在实际应用中，LM339可以用于电压比较、开关控制、电压检测和信号处理等方面。
例如，在电源管理中，可以使用LM339来实现电池电压的监测和低电压保护；在电机控制中，可以使用LM339来检测电机的转速和方向；在传感器信号处理中，可以使用LM339来比较和处理传感器输出的模拟信号。
总结起来，LM339作为一种四路比较器，具有工作电压范围广、输入电压范围大、输出电流能力强和响应时间短等特点。
它的优良性能使得它在各种应用中得到了广泛的应用。
无论是在电源管理、电机控制还是传感器信号处理等领域，LM339都可以发挥重要的作用。
lm339电压比较器工作原理
lm339电压比较器工作原理
LM339是一种常用的电压比较器，它可以用于比较两个电压
的大小，并输出相应的逻辑信号。
常见的LM339芯片内部有四个独立的比较器，每个比较器都
包含有限放大器和一个阈值电压。
其工作原理如下：
1. 输入比较：将需要比较的两个电压分别接到LM339的两个
输入引脚(IN-和IN+)上。
2. 偏置电压：为了实现比较，LM339芯片内部有一个偏置引
脚(Vref)，可以通过该引脚设定一个基准电压。
3. 输出控制：根据比较结果，芯片会输出一个逻辑电平(high
或low)。
当IN-引脚的电压高于IN+引脚的电压时，输出为高电平；当
IN-引脚的电压低于IN+引脚的电压时，输出为低电平。
这种
比较结果是通过比较输入电压与内部固定阈值电压进行的。
在工作过程中，可以根据需要选择使用内部固定阈值电压，也可以将外部电阻和电压源与Vref引脚连接，从而自定义阈值
电压。
LM339的输出可以连接到其他电路中，实现不同的控制功能。
例如，可以将输出接到微控制器的输入端，从而实现一些自动控制的功能。
总结：LM339电压比较器工作原理是通过比较输入电压和内部或外部阈值电压，从而输出逻辑电平的高低。
lm339工作原理
lm339工作原理
LM339是一种四路比较器，具有广泛的应用领域。
它是基于
开关状态的比较器电路，主要由四个开关和一个输出放大器组成。
每个比较器的输入端分别与一个阈值电压（Vref）和一个
输入信号（Vin）相连接。
LM339的工作原理如下：
1. 开关状态：对于每个比较器而言，当输入信号大于阈值电压时，开关打开；当输入信号小于阈值电压时，开关关闭。
开关的状态由运放的输出控制。
2. 输出放大器：输出放大器将比较器的开关状态转换为输出电压。
当开关打开时，输出电压为正饱和电压（通常为Vcc，即
正电源电压）；当开关关闭时，输出电压为负饱和电压（通常为0V，即地电位）。
3. 输入幅度：对于LM339而言，输入电压范围为GND（地电位）到Vcc（正电源电压）之间。
4. 高速响应：LM339具有快速的响应速度，使其可以在短时
间内对输入信号的变化做出相应。
5. 输出驱动能力：LM339的输出放大器具有较高的驱动能力，可以直接驱动大电流负载。
总结来说，LM339利用比较器和输出放大器的组合来实现对
输入信号进行比较，并将比较结果转换为输出电压。
其特点包括开关状态、输出放大器、输入幅度、高速响应和输出驱动能力等，使得它在电子电路设计中具有重要的应用价值。

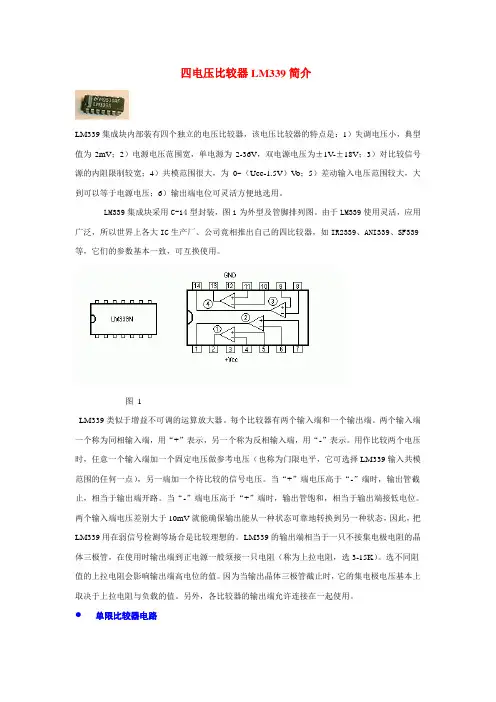

(完整版)四电压比较器LM339简介
四电压比较器LM339简介LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）V o；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
图1LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
单限比较器电路图1a给出了一个基本单限比较器。
输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。
当输入电压Uin>Ur时，输出为高电平U OH。

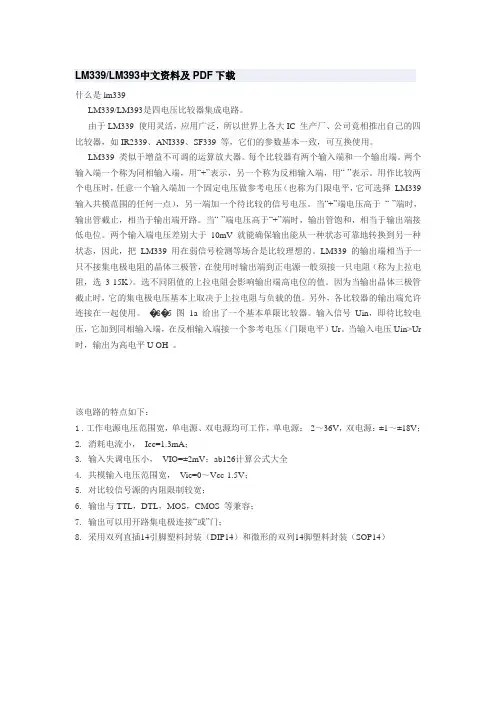

LM339中文资料及PDF下载
LM339/LM393中文资料及PDF下载什么是lm339LM339/LM393是四电压比较器集成电路。
由于LM339 使用灵活，应用广泛，所以世界上各大IC 生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339 等，它们的参数基本一致，可互换使用。
LM339 类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339 输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV 就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339 用在弱信号检测等场合是比较理想的。
LM339 的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
�8�5 图1a 给出了一个基本单限比较器。
输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。
当输入电压Uin>Ur 时，输出为高电平U OH 。
该电路的特点如下：1 .工作电源电压范围宽，单电源、双电源均可工作，单电源：2～36V，双电源：±1～±18V；2. 消耗电流小，Icc=1.3mA；3. 输入失调电压小，VIO=±2mV；ab126计算公式大全4. 共模输入电压范围宽，Vic=0～Vcc-1.5V；5. 对比较信号源的内阻限制较宽；6. 输出与TTL，DTL，MOS，CMOS 等兼容；7. 输出可以用开路集电极连接“或”门；8. 采用双列直插14引脚塑料封装（DIP14）和微形的双列14脚塑料封装（SOP14）内部结构图及引脚图功能排列表引脚功能符号引引脚功能符号1 输出端2 OUT2 8 反向输入端31N-(3)2 输出端1OUT1 9正向输入端31N+(3)3 电源VCC + 10反向输入端41N-(4)4 反向输入端11N-(1) 11正向输入端41N+(4)5 正向输入端1 1N+(1) 12电源Vcc-6 反向输入端2 1N-(2) 13输出端4 OUT47 正向输入端2OUT2(2) 14输出端3 OUT3LM339主要参数表：参数名称符号数值单位电源电压 VCC ±18 或36 V 差模输入电压 VID ±36 V 共模输入电压 VI -0.3～VCC V 功耗Pd 570 mW 工作环境温度 Topr 0 to +70 ℃贮存温度Tstg -65 to 150 ℃ 电特性（除非特别说明，VCC=5.0V，Tamb=25℃）数名称符号测试条件最小典型最大单位输入失调电压VIOVCM=0 toVCC-1.5VO(P)=1.4V, Rs=0-±1.0 ±5.0 mV输入失调电流IIO --±5 ±50 nA输入偏置电流Ib--65 250 nA共模输入电压VIC -0 -VCC-1.5 V 静态电流ICCVCC = +5V, noload- 1.1 2.0 mA VCC = +30V, noload- 1.3 2.5 mA电A V -200 -V/mV压增益灌电流lsinkVi(-)＞1V,Vi(+)=0V, V o(p)＜1.5V6 16 -mA输出漏电流IOLEVi(-)=0V,Vi(+)=1V, VO=5V-0.1 -nALM339/LM393中文资料及PDF下载http://www.originic.hk/Item/Show.asp?m=1&d=1566。
LM339N简介
型号:LM339N
生产厂家:NS
产品封装:DIP-14
LM339N 描述：LM339类似于增益不可调的运算放大器.每个比较器有两个输入端和一个输出端.两个输入
端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示.用作比较两
个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输
集电极电阻的晶体三极管,在使用时输出端到正电Biblioteka 一般须接一只电阻(称为上拉电阻,选
3-15K).选不同阻值的上拉电阻会影响输出端高电位的值.因为当输出晶体三极管截止时,
它的集电极电压基本上取决于上拉电阻与负载的值.另外,各比较器的输出端允许连接在一
起使用.
LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:
入共模范围的任何一点),另一端加一个待比较的信号电压.当“+”端电压高于“-”端时,
输出管截止,相当于输出端开路.当“-”端电压高于“+”端时,输出管饱和,相当于输出
端接低电位.两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种
状态,因此,把LM339用在弱信号检测等场合是比较理想的.LM339的输出端相当于一只不接
1)失调电压小,典型值为2mV;
2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;
3)对比较信号源的内阻限制较宽;
4)共模范围很大,为0~(Ucc-1.5V)Vo;
5)差动输入电压范围较大,大到可以等于电源电压;
6)输出端电位可灵活方便地选用.
LM339集成块采用DIP-14或SOP-14的封装.LM339使用灵活,应用广泛.
lm339中文资料及电路
lm339中文资料及电路LM339是一种广泛应用于电子电路中的比较器芯片，具有高精度、低功耗和高速度的特点。
在各种电子设备中，我们经常会用到比较器来判断电压信号的大小关系，而LM339正是一种常用的比较器芯片。
我们先来了解一下LM339芯片的基本结构和特性。
LM339芯片由四个独立的比较器组成，它们分别是A、B、C和D。
每个比较器都有一个非常重要的参数，即输入阈值电压。
当输入电压超过这个阈值时，比较器的输出会发生变化。
这个阈值电压可以通过外部电阻和电源电压进行调节，从而实现对比较器的输入灵敏度的控制。
在实际应用中，我们可以通过将待比较的电压信号分别接到比较器的两个输入端，然后根据比较器的输出来判断电压的大小关系。
比如，当A输入端的电压高于B输入端的电压时，A输出端为高电平，B输出端为低电平。
反之，当A输入端的电压低于B输入端的电压时，A输出端为低电平，B输出端为高电平。
这样，我们就可以根据比较器的输出来判断两个电压信号的大小关系。
除了基本的比较功能之外，LM339芯片还具有一些其他的特性。
首先，它的供电电压范围比较宽，通常可以达到2V至36V。
这使得LM339芯片在不同的电源电压条件下都能正常工作。
其次，它的输出电流较大，可以达到16mA，这样可以直接驱动一些负载电阻。
此外，LM339芯片的工作温度范围也相对较广，通常可以达到-40℃至+125℃，适用于各种环境条件。
在实际的电子电路设计中，我们常常需要使用到LM339芯片。
以电压比较为例，我们可以利用LM339芯片来实现电压的过高或过低检测。
比如，在一个温度控制系统中，我们可以将温度传感器的输出电压与设定的阈值电压进行比较，从而判断当前的温度是否在设定范围内。
如果温度过高或过低，LM339芯片就会产生相应的输出信号，我们可以利用这个信号来控制一些外部设备，如通风装置或加热器，实现温度的自动控制。
除了电压比较外，LM339芯片还可以应用于许多其他领域。
四电压比较器LM339简介和9个典型应用例子
四电压比较器 LM339 简介和 9 个典型应用例子摘要：LM339 集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1 ）失调电压小，典型值为 2mV ；2 ）电源电压范围宽，单电源为 2-36V ，双电源电压为±1V - ±18V；3 ）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用 C-14 型封装，图 1 为外型及管脚排列图。
由于LM339 使用灵活，应用广泛，所以世界上各大 IC 生产厂、公司竟相推出自己的四比较器，如 IR2339、ANI339、SF339 等..LM339 集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1 ）失调电压小，典型值为 2mV ；2 ）电源电压范围宽，单电源为 2-36V ，双电源电压为±1V -±18V；3 ）对比较信号源的内阻限制较宽；4 ）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339 集成块采用 C-14 型封装，图 1 为外型及管脚排列图。
由于LM339 使用灵活，应用广泛，所以世界上各大 IC 生产厂、公司竟相推出自己的四比较器，如 IR2339 、ANI339 、SF339 等，它们的参数基本一致，可互换使用。
LM339 类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“ -”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
LM339_中文PDF(电压比较器)
四电压比较器LM339简介 LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV ；2）电源电压范围宽，单电源为2-36V ，双电源电压为±1V-±18V ；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V ）V o ；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，应用广泛，所以世界上各大IC 生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
图 1LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV 就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K ）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
单限比较器电路图1a 给出了一个基本单限比较器。
输入信号Uin ，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur 。
当输入电压Uin>Ur 时，输出为高电平UOH 。
比较器LM339使用指南
比较器LM339使用指南引言：一、引脚功能：LM339是一款具有14个引脚的四轨存储器型比较器，引脚功能如下所示：1.输出端O12.非反转输入端（-IN1）3. 参考电压输入端（Ref1-）4.预置电源（VCC+）5. 参考电压输入端（Ref1+）6.输入端（IN1）7.预置电源（VCC-）8.反转输入端（+IN1）9.输出端O410.非反转输入端（-IN4）11. 参考电压输入端（Ref4-）12.预置电源（GND）13. 参考电压输入端（Ref4+）14.输入端（IN4）二、应用电路：1.比较器模式：将LM339的参考电压输入引脚（Ref+，Ref-）分别连接到两个不同电压，将待比较电压输入引脚（IN，+IN）连接到待比较的电压源，输出引脚（O）即可得到判断结果。
2.门电路：通过适当连接LM339的参考电压输入引脚和输入引脚，可以实现多种常见的逻辑门电路，如与门、或门、非门等。
通过在输入电阻中引入外部电阻，还可以实现门电路的非常见功能。
3.断路器开关控制：通过在LM339的非反转输入端和参考电压输入端之间连接一个传感器，可以实现断路器开关的自动控制。
当传感器检测到异常情况时，LM339会输出一个高电平信号，触发断路器切断电源。
三、使用注意事项：1.电源电压选择：LM339的工作电源电压范围为2V至36V，应根据具体应用选择合适的电压。
2.输入电阻：LM339的输入电阻较高，一般在1MΩ以上，因此应尽量减小输入电阻的影响，以保证准确可靠的比较结果。
3.输出电流：LM339的输出电流较小，通常在6mA以下。
如果需要驱动较大负载，建议使用外部缓冲器或放大器来放大信号。
4.参考电压稳定度：LM339的参考电压比较灵敏，应保持参考电压的稳定性，避免因参考电压的漂移导致比较结果不准确。
5.工作温度范围：LM339适用于工业环境，工作温度范围为-40℃至+125℃。
在高温环境下使用，应注意散热和保护措施。
lm339中文资料
LM339中文资料1. 简介LM339是一种通用比较器（comparator），由Texas Instruments（TI）公司生产。
它是一款低功耗、高精度、高速度的集成电路，适用于电压比较和电压测量等应用。
LM339内部集成了四个电压比较器，每个比较器都具有两个输入端和一个输出端，并且可以独立设置电源电压。
2. LM339的特性2.1 低功耗LM339采用了低功耗设计，工作电流仅为1.3mA。
它适用于电池供电和功耗敏感的应用。
2.2 高精度LM339具有高精度的比较能力，其输入偏置电流仅为25nA，输入偏置电压仅为5mV。
这使得LM339可以在对精度要求较高的应用中使用，如电压测量和自动控制等。
2.3 高速度LM339具有快速的响应速度，其响应时间为1μs。
这使得LM339可以在需要高速比较的应用中使用，如开关电路和信号处理等。
2.4 宽电源电压范围LM339的电源电压范围广，可以接受单一供电或双供电。
单一供电时，其工作范围为2V至36V；双供电时，其工作范围为±1V至±18V。
这使得LM339适用于各种供电系统和应用场景。
2.5 开关速度快LM339的开关速度快，可以在约30nS的时间内完成比较操作。
这使得LM339适用于高频率信号处理和数字电路。
3. LM339的应用3.1 电压比较由于LM339是一种比较器，其主要应用是进行电压比较。
通过调整输入电压和参考电压，可以判断两个电压的大小关系，并通过输出端的电平状态表示。
3.2 开关电路由于LM339的快速开关速度和高精度的比较能力，它可以用于开关电路，如电源切换、开关控制等。
通过比较输入电压和参考电压，可以控制开关的状态。
3.3 电压测量由于LM339具有高精度和低功耗的特点，可以用于电压测量和监测。
通过将待测电压与参考电压进行比较，可以得到准确的电压值。
3.4 自动控制LM339的高精度和高速度使其非常适合于自动控制系统。
ic应用入门学会使用lm339四电压比较器
IC应用入门——学会使用LM339四电压比较器LM339是现在常用的一款低功耗四电压比较器，其在电子电路中的用途很广，譬如：可以用来检测电路中两点间的电压高低（如检测电池电压的大小），可以对各种波形进行整形（将各种波形变成矩形波），可以作为简单的模数转换器。
下面我们就详细介绍一下四电压比较器LM339的基本应用。
一、LM339的主要电参数及引脚功能LM339是美国国家半导体公司生产的一款低功耗四电压比较器，一块LM339内部含有四个相同的电压比较器，其在单电源和双电源下都可以正常工作。
LM339的主要电参数：①该IC的工作电压范围很宽，单电源为2～36V，双电源为±1～±18V。
②静态电流最大为2mA。
③输入失调电压典型值为1mV。
④输出采用集电极开路输出，便于与TTL、CMOS 等数字电路接口。
▲ LM339四电压比较器的引脚功能。
▲ LM339内部单个比较器的电路图。
?从上图可见，T8为该比较器输出级的三极管，其采用集电极开路输出，可以方便地与各种数字电路接口。
?▲ DIP-14封装的LM339。
LM339常见的有两种封装，即DIP-14脚封装和SOP-14封装。
二、LM339输出端上拉电阻的选择?▲ LM339外接的上拉电阻。
由于LM339输出级为集电极开路输出（其输出级就是一个三极管的集电极），故在使用时一般需要在其输出端与电源正极之间外接一个上拉电阻。
该电阻的大小与后级电路有关，若电路的工作频率较高（如对高频信号整形），该上拉电阻一般取1～10KΩ。
对于低功耗应用，为了节省耗电，这个上拉电阻可取数十KΩ以上的电阻。
LM339内部输出级的三极管能承受16mA（典型值）的灌电流，可以直接驱动小电流的LED灯珠。
三、LM339在电子电路中的基本应用LM339的基本应用就是在电子电路中作为电压比较器用于比较电路中两点间电压的高低。
1、反相电压比较器▲ LM339构成的反相电压比较器。
LM339详解
电压比较器LM339 及典型应用电压比较器能使探测信号电压和设定的基准电压比较，以获得控制电压去带动功能电路工作，实现自动检测和控制。
常用在家用电器、教学科研仪器、工业自动化控制等电路中，通过探头（传感器）以实现温度、亮度、湿度、电压（电流）、压力等的自动检测和控制，应用十分广泛。
本文介绍一种最常见的电压比较器LM339及其典型应用。
一、性能特点LM339集成电路采用双列直插14脚塑封结构，内部装有四个独立的电压比较器，共用一组电源。
外型管脚排列及内部电路如图1所示。
由于LM339性能优良、使用灵活、应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，尽管生产厂家不同，但它们的参数基本一致，可互换使用。
LM339集成电压比较器具有以下特点：（1）失调电压小，典型值为2mV；（2）电源电压范围宽很，单电源电压为2-36V，双电源电压为±1V-±18V；（3）对比较信号源的内阻限制较宽；（4）共模范围很大，为0 -（U CC-1.5V）V；（5）差动输入电压范围较大，大到可以等于电源电压；（6）输出端电位可灵活方便地设定；（7）内部含有四个电压比较器，能满足一般设计需要。
二、工作原理电压比较器类似于增益不可调的运算放大器。
它有两个输入端和一个输出端，一个输入端称为同相输入端，用“U+”表示，另一个称为反相输入端，用“U-”表示，如图2所示。
用作比较两个电压时，任意一个输入端加一个固定电压U r做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端是连接探头所获得的待比较的信号电压U IN。
当电压比较器“+”端电压高于“-”端时，内输出管截止，相当于输出端开路，在外接上拉电阻的情况下输出端U0为高电位。
当“-”端电压高于“+”端时，内输出管饱和，在外接上拉电阻的情况下输出端U0为低电位。
只要两个输入端电压差别大于10mV就能确保输出端能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合实现自动控制，是比较理想的。
电压比较器LM393LM339特性如下
VCC
调试电路：在LM358的反相端输入一个方波信号，当反相端输入电压高于1V时，
运算放大器输出低电平，否则为高电平。
用途：蓄电池电压比较与检测电路 输出与输入没有联系
5.3.1 单限电压比较器
1.LM358比较器工作原理
ui>U+时：输出低电平
Ui<U+时：输出高电平 输出与输入无反馈
5.3.1 单限电压比较器
蓄电池电压仿真代替说明： 模拟蓄电池电压在0-5V之间变换
5.3 比较器电路分析
训练与提高2： 利用LM393P实现一个蓄电池截止电压点的判断。
要求：高低电平互换，高电平5V，低电平0V
5.3 比较器电路分析
训练与提高3： 电压点的判断。
利用LM393P构建求和比较器，实现一个蓄电池截止
要求:蓄电池为手机锂电池，标称电压（额定电压）3.7V，当电池电压降低到3.5V
U OH U Z
U OL U Z
当 ui
U T ；u u
则： uo
改变阈值电压UT大小及极性：修改电压UREF的大小、电阻R1和R2的阻值； 改变电压uo的跃变方向：同相输入端和反相输入端所接外电路互换即可。
5.3.2 双限比较器
LM393比较器输出为集电极开路门（线与）
当UR1<Uin<UR2， U1A比较器输出高电平，U3A比较器输出高电平，所 以相与结果为高电平；
当Uin不在门限电位范围之间时，输出为低电平。
5.3 比较器电路分析
训练与提高1 参考如下电路，利用LM393组成一个门限值为UR1=5V， UR2=10V的双限比较器。即当输入电压在5V-10V之间，输出 高电平，否则为低电平。
四电压比较器LM339的常用方法
四电压比较器LM339的常用方法LM339是一种四电压比较器，常用于逻辑电路、信号处理和测量等领域。
它具有低功耗、高精度、快速响应和可靠性等特点，同时支持单电源运作。
本文将介绍LM339的常用方法。
1.基本比较器电路：LM339是一种开环比较器，它有四个独立的比较器，每个比较器都有一个非反相输入端（IN-）和一个反相输入端（IN+）。
基本比较器电路由一个电阻分压电路决定，可以将输入电压映射到比较电压。
当输入电压超过比较电压时，输出电平将翻转。
2.阈值电平偏置：在一些应用中，我们希望在一个中心电压附近进行比较。
为此，可以使用阈值电平偏置电路。
通过将一个电阻分压电路连接到非反相输入端，可以设置比较电压的阈值。
3.反馈电路：反馈电路可用于增加LM339的增益和稳定性。
一个常见的反馈电路是焊接电桥，它使用负反馈来提供精确的比较功能。
焊接电桥的输入电压通过一个电阻分压电路进行比较，通过负反馈调整电阻值来匹配所需的电压比较。
4.窗口比较器：窗口比较器是一种特殊的应用，可以同时比较两个不同的电压范围。
该应用通常用于电池管理、温度控制等。
窗口比较器可以通过将两个基本比较器连接在一起实现。
每个比较器负责限制输入电压的上下限，当输入电压超出所设置的范围时，相应的比较器输出将翻转。
5.电流传感：由于LM339的高精度和可靠性，它常用于电流传感应用。
通过将电阻与电流传感器连接在一起，可以将电流转换为电压，并通过LM339比较器输出电平来表示电流大小。
6.器件保护：为了确保LM339的正常工作，需要采取一些保护措施。
例如，可以在输入端添加电流限制电阻，用于限制输入电流的大小。
此外，还可以添加电源去耦电容来消除电压噪声和功率供应波动对性能的影响。
7.应用扩展：除了上述常见的应用方法之外，LM339还可以通过级联多个比较器来实现更复杂的功能。
例如，可以使用它们来实现数字模拟转换（ADC）或脉冲宽度调制（PWM）等功能。
总结：LM339是一种高性能的四电压比较器，常用于逻辑电路、信号处理和测量等领域。
lm339资料讲解
l m339LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
图1LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
1、单限比较器电路图1a给出了一个基本单限比较器。
输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。
当输入电压Uin>Ur时，输出为高电平UOH。
