OrCAD Capture CIS视频教程总结

合集下载

关于capture_CIS的设置及使用方法

关于capture_CIS的设置及使用方法

关于共享原理图元件库capture CIS设置的使用方法共享原理图元件库的具体方法如下:1.将服务器上的access文件(数据库文件XGIGA_IC.mdb)导入captureCIS中,并将服务器中的CAPTURE.ini文件替换本机原有的文件;2.将服务器上的原理图元件库(XGIGA_IC.OLB)导入到原理图项目中,可直接添加或更改元件封装;3.通过原理图导出包含公司料号,元件描述,PCB封装等元器件详细描述的BOM。

一、如何使用服务器上原理图元件库的操作方法1.打开Capture CIS,如下图所示:使用默认选项点OK进入界面;2.点击Session Log页面,使其处于当前页面,菜单栏出现Options选项,点击Option选择其下拉菜单中的CIS Configuration File选项,进入CIS文件路径选择页面,如下图所示:3.点击Browse按钮进入数据库文件选择窗口,选择服务器上的CIS数据库(XGIGA_IC.mdb);点击上图中的Setup进入Configure Database窗口,将Configuration表格中的Transfer To Design列的所有可选框勾选上,如下图所示4.如出现下图1所示提示窗口,则点击确定进入数据源路径选择窗口,如下图2所示图1图2在“授权”选项中,填写进入服务器时所用的用户名及密码,点击窗口中的“数据库(D)”按钮,进入数据库选择窗口,如下图所示:点击“网络”按钮进入服务器共享文件夹选择窗口,如下图所示选择路径为\\192.168.1.17\share\部门\研发\XGIGA_IC\XGIGA_IC.MDB 点击确定即可,可选项“登录时重新连接(R)”勾选上;回到CIS Configuration File窗口点击OK完成设置。

5.将服务器上的CAPTURE.ini文件拷贝到cadence安装目录下的D:\cadence\SPB_15.5\tools\capture文件夹覆盖原来的文件;关闭capture CIS,重新打开即可使用服务器上的原理图封装库中的元件进行原理图制作。

Orcad-capture教程

Orcad-capture教程

在元件库中选择所需的元件, 将其拖拽到电路板上,并放置 在合适的位置。
可以根据需要调整元件的大小 和方向,以及添加多个元件。
建立电路连接
选择"Place"菜单或使用快捷键, 进入布线模式。
单击两个连接点,自动生成连线, 并可以根据需要调整连线长度、
方向和样式。
可以使用快捷键或右键菜单进行 布线操作,如添加、删除、移动
如何优化电路性能和布局布线
总结词
优化电路性能和布局布线可以提高电 路的工作效率和稳定性,可以通过以 下方法实现。
优化元件布局
合理安排元件的位置和方向,使其更 加紧凑和规整,以提高电路性能。
优化布线
根据电路需求选择合适的线宽和线长, 避免过长的连线或交叉干扰,以提高 电路的稳定性。
考虑电路板层数和叠放顺序
使用ORCAD Capture导出功能: ORCAD Capture提供了多种导出格 式,如PDF、PNG、SVG等,可以将 电路图导出为其他软件可识别的格式。
使用第三方软件或插件:有些第三方 软件或插件可以帮助实现不同EDA工 具之间的数据交换和共享,如 AutoCAD、Eagle等。
06 ORCAD Capture教程总 结
02 ORCAD Capture基本操 作
创建新项目
打开ORCAD Capture软件,选择"File"菜单中的"New"选项,然后选择合适的电路 板项目类型。
在新项目中,可以设置项目名称、保存路径和项目属性等。
在创建新项目时,可以选择默认的模板或自定义模板,以简化电路板设计流程。
添加元件
在项目浏览器中,选择"Place" 菜单或使用快捷键,进入元件 库选择界面。

OrCAD Capture CIS原理图设计教程55页

OrCAD Capture CIS原理图设计教程55页

OrCAD Capture CIS 原理图设计教程1.1原理图设计基本过程 (4)1.2原理图编辑窗口 (6)1.2.1主命令菜单 (6)1.2.2工具栏 (11)1.3本章小结 (13)第2章原理图绘制 (14)2.1添加元件库及放置元件 (14)2.1.1添加元件库 (14)2.1.2放置普通元器件 (16)2.1.3放置电源和地 (17)2.1.4元件的基本操作 (17)2.2创建电气连接 (18)2.2.1在同一个页面创建电气互联 (18)2.2.2在不同页面之间创建电气互联 (19)2.2.3使用总线创建连接 (20)2.3原理图绘制的其它操作 (21)2.3.1放置文本 (21)2.3.2放置图形 (22)2.4打印原理图 (22)2.4.1原理图页的相关操作 (22)2.4.2原理图设置及打印 (22)2.5本章小结 (24)第3章原理图的后处理 (25)3.1检验原理图 (25)3.1.1原理图初步检查 (25)3.1.2设计规则检查 (26)3.2原理图的添加修改 (27)3.2.1批量替换 (28)3.2.2批量更新 (28)3.2.3元器件编号 (28)3.3添加封装属性 (32)3.3.1单个添加 (32)3.3.2批量添加 (33)3.4生成网表与元件清单 (34)3.4.1生成网表 (34)3.4.2生成元件清单 (36)3.5单元小结 (38)第4章层电路设计 (39)4.1拼接式电路 (39)4.2分层式电路结构 (39)4.3简单分层式电路图的绘制 (39)4.4复合分层式电路图的绘制 (44)4.5本章小结 (44)5.1元件库及普通元件的创建 (45)5.2分裂元件的创建及使用 (50)5.2.1创建Homogeneous类型元件 (50)5.2.2创建Heterogeneous类型元件 (51)5.2.3使用分裂元件 (52)5.3使用电子数据表创建零件 (53)5.4修改元器件 (54)5.5本章小结 (55)第1章概述OrCAD软件模块原是OrCAD公司的产品,后被Caence公司收购集成到Cadence SPB系列软件包中。

60分钟学会OrCAD中文教程(SIG007版)

60分钟学会OrCAD中文教程(SIG007版)

于博士信号完整性研究网60分钟学会OrCAD Capture CIS作者:于争 博士2009年4月28日目录1 建立工程及设置......................................................................................................................- 1 -2 工程管理器..............................................................................................................................- 4 -3 原理图页相关操作..................................................................................................................- 5 -4 创建元件库..............................................................................................................................- 6 -5 元件库编辑一些知识技巧......................................................................................................- 9 -6 如何创建不规则图形元件....................................................................................................- 10 -7 分裂元件................................................................................................................................- 15 -8 把一个元件分多个部分画出来............................................................................................- 16 -8.1 Homogeneous类型元件画法......................................................................................- 16 -8.2 Heterogeneous类型元件画法..................................................................................- 17 -8.3 分裂元件使用方法.....................................................................................................- 19 -9 加入元件库放置元件............................................................................................................- 21 -9.1普通元件放置方法......................................................................................................- 21 -9.2 电源和地的放置方法.................................................................................................- 23 -10 同一个页面内建立互连......................................................................................................- 24 -11 不同页面间建立互联的方法..............................................................................................- 26 -12 使用总线..............................................................................................................................- 27 -12.1 如何创建总线...........................................................................................................- 27 -12.2 放置非90度转角总线.............................................................................................- 28 -12.3 总线命名...................................................................................................................- 28 -12.4 总线与信号线连接...................................................................................................- 28 -13 浏览工程及使用技巧..........................................................................................................- 29 -13.1 浏览parts................................................................................................................- 30 -13.2 浏览nets..................................................................................................................- 31 -14 原理图中搜索......................................................................................................................- 32 -14.1 搜索元件...................................................................................................................- 33 -14.2 查找网络 flat nets...............................................................................................- 34 -15 元件替换与更新..................................................................................................................- 35 -15.1 批量替换 replace cache.......................................................................................- 35 -15.2 批量更新 update cache.........................................................................................- 36 -15.3 两个命令的区别.......................................................................................................- 36 -16 一些基本操作......................................................................................................................- 36 -16.1选择元件....................................................................................................................- 36 -16.2 移动元件...................................................................................................................- 37 -16.3 元件的旋转...............................................................................................................- 37 -16.4 元件的镜像翻转.......................................................................................................- 37 -16.5 修改元件属性放置文本...........................................................................................- 37 -17 添加footprint属性..............................................................................................................- 38 -17.1 单个元件添加Footprint属性...............................................................................- 38 -17.2 批量添加Footprint属性.......................................................................................- 41 -18 生成Netlist..........................................................................................................................- 44 -19 生成元件清单......................................................................................................................- 47 -20 打印原理图..........................................................................................................................- 51 -60分钟学会OrCAD Capture CIS1 建立工程及设置首先启动OrCAD Capture CIS选design entry CIS,如图。

CIS_ORCAD_capture16.3_配置本地数据库最详细,最合面,个人总结,可行

CIS_ORCAD_capture16.3_配置本地数据库最详细,最合面,个人总结,可行

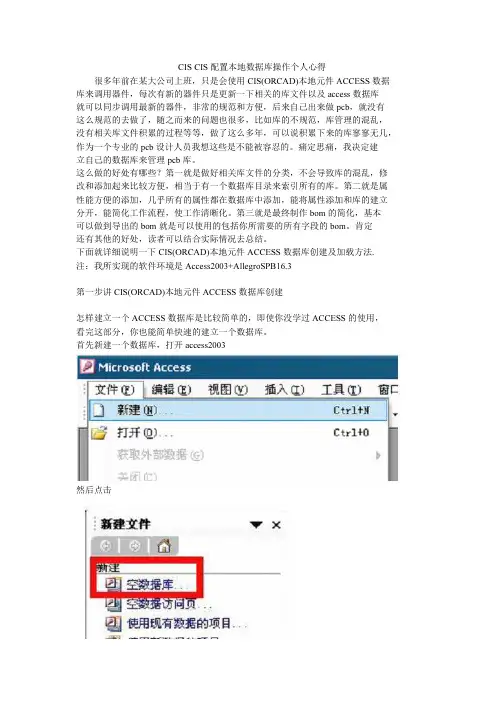

CIS CIS配置本地数据库操作个人心得很多年前在某大公司上班,只是会使用CIS(ORCAD)本地元件ACCESS数据库来调用器件,每次有新的器件只是更新一下相关的库文件以及access数据库就可以同步调用最新的器件,非常的规范和方便,后来自己出来做pcb,就没有这么规范的去做了,随之而来的问题也很多,比如库的不规范,库管理的混乱,没有相关库文件积累的过程等等,做了这么多年,可以说积累下来的库寥寥无几,作为一个专业的pcb设计人员我想这些是不能被容忍的。

痛定思痛,我决定建立自己的数据库来管理pcb库。

这么做的好处有哪些?第一就是做好相关库文件的分类,不会导致库的混乱,修改和添加起来比较方便,相当于有一个数据库目录来索引所有的库。

第二就是属性能方便的添加,几乎所有的属性都在数据库中添加,能将属性添加和库的建立分开,能简化工作流程,使工作清晰化。

第三就是最终制作bom的简化,基本可以做到导出的bom就是可以使用的包括你所需要的所有字段的bom。

肯定还有其他的好处,读者可以结合实际情况去总结。

下面就详细说明一下CIS(ORCAD)本地元件ACCESS数据库创建及加载方法.注:我所实现的软件环境是Access2003+AllegroSPB16.3第一步讲CIS(ORCAD)本地元件ACCESS数据库创建怎样建立一个ACCESS数据库是比较简单的,即使你没学过ACCESS的使用,看完这部分,你也能简单快速的建立一个数据库。

首先新建一个数据库,打开access2003然后点击弹出让你选择数据库保存路径的窗口这里随便起个名字即可,路径也可以随意,但是待会最好复制到一个你统一管理的位置,注意文件夹路径中不要有中文,如果有中文可能导致后面的加载失败。

选择好路径点击创建后就会弹出下面的窗口选择使用设计器创建表,在如下弹出的窗口中输入以下字段。

partnumber就是一个公司对应一个物料的唯一标示,所以将其放在主键的位置,其他的相信很好理解,特别说明一下,如果没有用过allegro的同学要注意一下schematicpart的创建,这个字段是在cis(orcad)中调用器件时所要查询的一个字段。

OrCAD_Capture_CIS原理图设计教程

OrCAD_Capture_CIS原理图设计教程

OrCAD_Capture_CIS原理图设计教程OrCAD Capture CIS 原理图设计教程⽬录第1章概述 (4)1.1原理图设计基本过程 (4)1.2原理图编辑窗⼝ (6)1.2.1主命令菜单 (6)1.2.2⼯具栏 (11)1.3本章⼩结 (13)第2章原理图绘制 (14)2.1添加元件库及放置元件 (14)2.1.1添加元件库 (14)2.1.2放置普通元器件 (16)2.1.3放置电源和地 (17)2.1.4元件的基本操作 (17)2.2创建电⽓连接 (18)2.2.1在同⼀个页⾯创建电⽓互联 (18)2.2.2在不同页⾯之间创建电⽓互联 (19)2.2.3使⽤总线创建连接 (20)2.3原理图绘制的其它操作 (21)2.3.1放置⽂本 (21)2.3.2放置图形 (22)2.4打印原理图 (22)2.4.1原理图页的相关操作 (22)2.4.2原理图设置及打印 (22)2.5本章⼩结 (24)第3章原理图的后处理 (25)3.1检验原理图 (25)3.1.1原理图初步检查 (25)3.1.2设计规则检查 (26)3.2原理图的添加修改 (27)3.2.1批量替换 (28)3.2.2批量更新 (28)3.2.3元器件编号 (28)3.3添加封装属性 (32)3.3.1单个添加 (32)3.3.2批量添加 (33)3.4⽣成⽹表与元件清单 (34)3.4.1⽣成⽹表 (34)3.4.2⽣成元件清单 (36)3.5单元⼩结 (38)第4章层电路设计 (39)4.1拼接式电路 (39)4.2分层式电路结构 (39)4.3简单分层式电路图的绘制 (39)4.4复合分层式电路图的绘制 (44)4.5本章⼩结 (44)第5章元件和元件库 (45)5.1元件库及普通元件的创建 (45)5.2分裂元件的创建及使⽤ (50)5.2.1创建Homogeneous类型元件 (50)5.2.2创建Heterogeneous类型元件 (51)5.2.3使⽤分裂元件 (52)5.3使⽤电⼦数据表创建零件 (53)5.4修改元器件 (54)5.5本章⼩结 (55)第1章概述OrCAD软件模块原是OrCAD公司的产品,后被Caence公司收购集成到Cadence SPB系列软件包中。

60分钟学会OrCAD_Capture_CIS

60分钟学会OrCAD_Capture_CIS

于博士信号完整性研究网60分钟学会OrCAD Capture CIS作者:于争 博士2009年4月28日目录1 建立工程及设置......................................................................................................................- 1 -2 工程管理器..............................................................................................................................- 4 -3 原理图页相关操作..................................................................................................................- 5 -4 创建元件库..............................................................................................................................- 6 -5 元件库编辑一些知识技巧......................................................................................................- 9 -6 如何创建不规则图形元件....................................................................................................- 10 -7 分裂元件................................................................................................................................- 15 -8 把一个元件分多个部分画出来............................................................................................- 16 -8.1 Homogeneous类型元件画法......................................................................................- 16 -8.2 Heterogeneous类型元件画法..................................................................................- 17 -8.3 分裂元件使用方法.....................................................................................................- 19 -9 加入元件库放置元件............................................................................................................- 21 -9.1普通元件放置方法......................................................................................................- 21 -9.2 电源和地的放置方法.................................................................................................- 23 -10 同一个页面内建立互连......................................................................................................- 24 -11 不同页面间建立互联的方法..............................................................................................- 26 -12 使用总线..............................................................................................................................- 27 -12.1 如何创建总线...........................................................................................................- 27 -12.2 放置非90度转角总线.............................................................................................- 28 -12.3 总线命名...................................................................................................................- 28 -12.4 总线与信号线连接...................................................................................................- 28 -13 浏览工程及使用技巧..........................................................................................................- 29 -13.1 浏览parts................................................................................................................- 30 -13.2 浏览nets..................................................................................................................- 31 -14 原理图中搜索......................................................................................................................- 32 -14.1 搜索元件...................................................................................................................- 33 -14.2 查找网络 flat nets...............................................................................................- 34 -15 元件替换与更新..................................................................................................................- 35 -15.1 批量替换 replace cache.......................................................................................- 35 -15.2 批量更新 update cache.........................................................................................- 36 -15.3 两个命令的区别.......................................................................................................- 36 -16 一些基本操作......................................................................................................................- 36 -16.1选择元件....................................................................................................................- 36 -16.2 移动元件...................................................................................................................- 37 -16.3 元件的旋转...............................................................................................................- 37 -16.4 元件的镜像翻转.......................................................................................................- 37 -16.5 修改元件属性放置文本...........................................................................................- 37 -17 添加footprint属性..............................................................................................................- 38 -17.1 单个元件添加Footprint属性...............................................................................- 38 -17.2 批量添加Footprint属性.......................................................................................- 41 -18 生成Netlist..........................................................................................................................- 44 -19 生成元件清单......................................................................................................................- 47 -20 打印原理图..........................................................................................................................- 51 -60分钟学会OrCAD Capture CIS1 建立工程及设置首先启动OrCAD Capture CIS选design entry CIS,如图。

orcadcapturecis原理图设计教程

orcadcapturecis原理图设计教程

OrCAD Capture CIS 原理图设计教程目录第1章概述....................................... 错误!未定义书签。

原理图设计基本过程......................... 错误!未定义书签。

原理图编辑窗口............................. 错误!未定义书签。

主命令菜单............................ 错误!未定义书签。

工具栏................................ 错误!未定义书签。

本章小结................................... 错误!未定义书签。

第2章原理图绘制................................. 错误!未定义书签。

添加元件库及放置元件....................... 错误!未定义书签。

添加元件库............................ 错误!未定义书签。

放置普通元器件........................ 错误!未定义书签。

放置电源和地.......................... 错误!未定义书签。

元件的基本操作........................ 错误!未定义书签。

创建电气连接............................... 错误!未定义书签。

在同一个页面创建电气互联.............. 错误!未定义书签。

在不同页面之间创建电气互联............ 错误!未定义书签。

使用总线创建连接...................... 错误!未定义书签。

原理图绘制的其它操作....................... 错误!未定义书签。

放置文本.............................. 错误!未定义书签。

第五章ORCADCAPTURECIS

第五章ORCADCAPTURECIS

查找FLAT NETS
SCOPE选择Flat Nets 输入要查找的网络名称,如VCC3V3 在搜索结果中双击某一网络名称时,在相应的原理图中会高亮显示 该网络。 该命令用于检查网络连接情况。
第五章ORCADCAPTURECIS
元件的替换与更新
第五章ORCADCAPTURECIS
批量替换
打开Design Cache,选择要替换的原件
第五章ORCADCAPTURECIS
添加封装属性
第五章ORCADCAPTURECIS
单个元件的直接修改 (FOOTPRINT)
双击元件,弹出对 话框 若为横排,使用右 键->pivot 修改Footprint属性 值
第五章ORCADCAPTURECIS
元件库添加封装,更新到原理 图
打开元件库 Option->package property,修改Footprint属性,保 存
总线与信号线连接
第五章ORCADCAPTURECIS
总线的几点说明:
第五章ORCADCAPTURECIS
页面间电气互联
第五章ORCADCAPTURECIS
页面间电气互联
第五章ORCADCAPTURECIS
页面间电气互联
双击名称部分
1. 弹出属性对话框 2. 在value中填入网络
名称。然后拖动offpage connector图 标到建立连接的位 置。 3. 同样在另一个页面, 该网络的另一端也 放好同名的off-page connector即可
第五章ORCADCAPTURECIS
生成NETLIST
第五章ORCADCAPTURECIS
自动索引编号
选择.dsn文件, tools->annotate

OrCAD_Capture_CIS软件基本操作

OrCAD_Capture_CIS软件基本操作

OrCAD Capture CIS 软件基本操作编写:樊伟敏Orcad Capture CIS 应用程序的操作方法与Window 窗口应用程序的操作方法类似。

本章在介绍Orcad Capture CIS 使用方法时,对窗口程序的概念不再做详细说明。

一、Capture CIS 的启动 1.Orcad 安装成功后,就可以启动和使用Capture 程序。

启动方法如下:1点击“开始”按钮,打开“开始”菜单;2将鼠标上移到“程序”命令,打开“程序”菜单;3将鼠标右移到“Orcad 10.5”命令,打开Orcad 菜单;4将鼠标再右移到“Capture CIS”菜单并单击,出现如图 1 所示的Orcad Capture 基本操作界面,同时打开的还有Session Log 窗口。

Session Log 窗口用于记录OrCAD/Captore CIS软件在运行过程中的多种信息。

图 1 Orcad Capture 的基本操作界面2.Capture CIS 的退出1从系统控制菜单关闭点击界面左上角Capture CIS 文字左侧的“系统控制菜单”图标,再点击其中的“关闭”命令,关闭程序。

2从文件菜单退出点击“File”下拉菜单,再点击“Exit”,执行退出命令,程序退出。

3使用关闭按钮单击Orcad Capture 程序窗口右上角的“关闭按钮”,关闭程序。

二、新建设计项目(Project)Capture 的Project 用于管理相关文件及属性。

新建Project 的同时,Capture 会自动创建相关的文件,如DSN、OPJ 文件等,根据创建的Project 类型的不同,生成的文件也不尽相同。

新建设计项目有 2 种方式:屏幕上弹出如图 2 所示New Project 对话框。

1使用下拉菜单:选择执行File/New/project 菜单子命令;2使用快捷键按钮:点击工具栏中的新建按钮。

图 2 New Project 对话框根据不同后续处理的要求,新建Project 时必须选择相应的类型。

OrCAD-Capture-CIS原理图设计教程

OrCAD-Capture-CIS原理图设计教程

OrCAD Capture CIS 原理图设计教程目录第1章概述 (5)1.1原理图设计基本过程 (5)1.2原理图编辑窗口 (8)1.2.1主命令菜单 (8)1.2.2工具栏 (16)1.3本章小结 (17)第2章原理图绘制 (18)2.1添加元件库及放置元件 (19)2.1.1添加元件库 (19)2.1.2放置普通元器件 (21)2.1.3放置电源和地 (21)2.1.4元件的基本操作 (22)2.2创建电气连接 (23)2.2.1在同一个页面创建电气互联 (23)2.2.2在不同页面之间创建电气互联 (25)2.2.3使用总线创建连接 (26)2.3原理图绘制的其它操作 (28)2.3.1放置文本 (28)2.3.2放置图形 (29)2.4打印原理图 (29)2.4.1原理图页的相关操作 (29)2.4.2原理图设置及打印 (30)2.5本章小结 (33)第3章原理图的后处理 (34)3.1检验原理图 (34)3.1.1原理图初步检查 (34)3.1.2设计规则检查 (36)3.2原理图的添加修改 (38)3.2.1批量替换 (38)3.2.2批量更新 (39)3.2.3元器件编号 (39)3.3添加封装属性 (44)3.3.1单个添加 (44)3.3.2批量添加 (46)3.4生成网表与元件清单 (48)3.4.1生成网表 (48)3.4.2生成元件清单 (50)3.5单元小结 (52)第4章层电路设计 (53)4.1拼接式电路 (53)4.2分层式电路结构 (53)4.3简单分层式电路图的绘制 (54)4.4复合分层式电路图的绘制 (60)4.5本章小结 (61)第5章元件和元件库 (62)5.1元件库及普通元件的创建 (62)5.2分裂元件的创建及使用 (68)5.2.1创建Homogeneous类型元件 (69)5.2.2创建Heterogeneous类型元件 (71)5.2.3使用分裂元件 (72)5.3使用电子数据表创建零件 (73)5.4修改元器件 (74)5.5本章小结 (75)第1章概述OrCAD软件模块原是OrCAD公司的产品,后被Caence公司收购集成到Cadence SPB系列软件包中。

orcad capture课程总结

orcad capture课程总结

orcadcapture课程总结
一、实验目的和任务掌握OrCAD套件中Capture和PSpiceA/D软件的常用菜单和命令的使用掌握Capture软件电路输入和编辑的方法学习OrCAD套件中PSpiceA/D软件分析设置、仿真、波形查看的方法学习半导体特性、电路特性的仿真方法。

二、实验原理/设计与仿真实验一二极管特性的仿真分析
试验报告
学号:_____日期:__11.25___
二极管的伏安特性是指流过二极管的电流iD与加于二极管两端的电压uD 之间的关系或曲线。

主要特点是单向导电性和非线性,并且易受温度影响。

仿真电路原理图如下:
实验二桥式整流电路(瞬态分析):
桥式整流器是利用二极管的单向导通性进行整流的最常用的电路,常用来将交流电转变为直流电。

实验三稳压二极管电路(瞬态分析):
稳压二极管,英文名称Zenerdiode,又叫齐纳二极管。

利用pn结反向击穿状态,其电流可在很大范围内变化而电压基本不变的现象,制成得起稳压作用的二极管。

此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很小的数值,在这个低阻区中电流增加而电压则保持恒定。

本实验探究稳压二极管电路的电压双向削顶现象。

OrCAD Capture CIS(Cadence原理图绘制)

OrCAD Capture CIS(Cadence原理图绘制)

OrCADCaptureCIS(Cadence原理图绘制)1,打开软件........................................2,设置标题栏.....................................3,创建工程文件...................................4,设置颜色........................................2.制作原理库..........................................1,创建元件库......................................2,修改元件库位置,新建原理图封库.................3,原理封装库的操作...............................3.绘制原理图..........................................1.加入元件库,放置元件............................2.原理图的操作....................................3.browse命令的使用技巧 ...........................4.元件的替换与更新................................4.导出网表............................................1.原理图器件序号修改..............................2.原理图规则检查..................................3.显示DRC错误信息................................4.创建网表........................................5.生成元件清单(.BOM)..................................设计目的:创建如图RS232转换RS422原理图1.新建原理图1,打开软件2,设置标题栏Options-------DesignTemplate创建完原理图工程后,也可以修改标题栏Options--------SchematicPageProperties3,创建工程文件File------New------Projet4,设置颜色Options--------Preferences2.制作原理库1,创建元件库File-------New----Library2,修改元件库位置,新建原理图封库点击如图位置鼠标右击,点击SaveAs另存为。

OrCAD-Capture-CIS原理图设计教程免费

OrCAD-Capture-CIS原理图设计教程免费

OrCAD Capture CIS 原理图设计教程1.1原理图设计基本过程 (4)1.2原理图编辑窗口 (6)1.2.1主命令菜单 (6)1.2.2工具栏 (11)1.3本章小结 (13)第2章原理图绘制 (14)2.1添加元件库及放置元件 (14)2.1.1添加元件库 (14)2.1.2放置普通元器件 (16)2.1.3放置电源和地 (17)2.1.4元件的基本操作 (17)2.2创建电气连接 (18)2.2.1在同一个页面创建电气互联 (18)2.2.2在不同页面之间创建电气互联 (19)2.2.3使用总线创建连接 (20)2.3原理图绘制的其它操作 (21)2.3.1放置文本 (21)2.3.2放置图形 (22)2.4打印原理图 (22)2.4.1原理图页的相关操作 (22)2.4.2原理图设置及打印 (22)2.5本章小结 (24)第3章原理图的后处理 (25)3.1检验原理图 (25)3.1.1原理图初步检查 (25)3.1.2设计规则检查 (26)3.2原理图的添加修改 (27)3.2.1批量替换 (28)3.2.2批量更新 (28)3.2.3元器件编号 (28)3.3添加封装属性 (32)3.3.1单个添加 (32)3.3.2批量添加 (33)3.4生成网表与元件清单 (34)3.4.1生成网表 (34)3.4.2生成元件清单 (36)3.5单元小结 (38)第4章层电路设计 (39)4.1拼接式电路 (39)4.2分层式电路结构 (39)4.3简单分层式电路图的绘制 (39)4.4复合分层式电路图的绘制 (44)4.5本章小结 (44)5.1元件库及普通元件的创建 (45)5.2分裂元件的创建及使用 (50)5.2.1创建Homogeneous类型元件 (50)5.2.2创建Heterogeneous类型元件 (51)5.2.3使用分裂元件 (52)5.3使用电子数据表创建零件 (53)5.4修改元器件 (54)5.5本章小结 (55)第1章概述OrCAD软件模块原是OrCAD公司的产品,后被Caence公司收购集成到Cadence SPB系列软件包中。

OrCAD Capture CIS视频教程总结

OrCAD Capture CIS视频教程总结

第1讲课程介绍,学习方法,了解CADENCE软件第2讲创建工程,创建元件库创建工程前进行设计模板设置:打开OrCAD Capture CIS软件Options Design Template 弹出对话框如下:创建工程文件:File New Project 弹出下面窗口:更换原理图界面背景颜色:菜单Options Preferences Colors/Print Background 选择适合的颜色单独页面设置标题、边框、纸张大小等:菜单Options Schematic Page Properties 弹出对话框,然后进行设置。

显示或打印边框显示或打印标题保存位置右键,选Remane 重命名勾选原理图给工程取名右键,New Page 增加页面创建原理图库:(新建元器件)菜单File New Library放置管脚Place----Pin 或点击图标 弹出对话框单击右键,选Save as 另存为,选一个位置保存单击右键,New Part 新建元件这是规格书,元件管脚要按照规格书填写要设置管脚名字、编号、类型、线型Parts per pkg:元件由1部分构成;Homogeneous:均匀的,相同的; Heterogeneous:不均匀的,异同的。

单个放置管脚:阵列放置管脚: Place单个放置管脚:双击管脚可以修改属性勾选,显示电源管脚。

Starting Name:起始名字; Starting Number:起始编号;Number of Pins:要阵列管脚数量; Increment:增量选中3--8管脚,单击右键,选择Edit Properties显示或隐藏管脚名字、编号等:菜单Options Part Properties以表格的形式批量修改管脚属性。

元件各个引脚修改好的效果图。

元件增加实线边框的效果图显示或隐藏管脚名字、菜单Option---Package properties,修改元设置指针扑捉栅格点:菜单Options Preferences Grid Display勾选:指针扑捉栅格点用在原理图库页面中勾选:指针扑捉栅格点用在原理图页面中第3讲分裂元件的制作方法1、homogeneous 和heterogeneous 区别2、创建homogeneous类型元件3、创建heterogeneous类型元件2、创建homogeneous类型元件:(此元件由2个相同的部分组成,创建方法同上)设置如下:Parts per pkg:元件由2部分构成;Homogeneous:均匀的,相同的;Heterogeneous:不均匀的,异同的。

跟我一步一步学习OrCAD-Capture-CIS(doc83页)

跟我一步一步学习OrCAD-Capture-CIS(doc83页)

跟我一步一步学习OrCAD Capture CIS跟我一步一步学习 (1)OrCAD Capture CIS (1)第0章序言 (1)0.1 几款主流pcb软件比较 (1)0.2 Capture CIS中两个重要概念 (2)0.3 OrCAD Capture CIS 快捷键 (3)第1章 Capture 概述 (5)1.1 Capture 常用文档类型 (5)1.2 Capture软件包含的库 (5)1.3 Capture 设计流程: (6)1.4 原理图编辑窗口* (6)1.4.1 主命令菜单 (6)1.4.3 工具栏 (14)第2章 Capture工程管理 (15)2.1Capture 有三个主要工作窗口: (15)2.3建立工程及设置 (17)2.4 工程管理器 (20)2.5 原理图页相关操作 (21)第3章创建元器件及元器件库 (24)3.1 创建单个元件 (24)3.2 如何创建不规则图形元件 (29)3.3 创建复合封装元件 (33)3.3.1 Homogeneous类型元件画法 (34)3.3.2 Heterogeneous类型元件画法 (35)3.3.3 符合封装(分裂)元件的使用方法 (36)3.4 使用电子数据表创建和分割元件 (39)3.4.1 使用电子数据表创建元件 (39)3.4.2 使用电子数据表分割大元件 (40)3.5 CIS网上数据库直接抓取 (40)3.6 修改元器件 (43)第4章原理图的绘制 (45)4.1 添加元器件库及放置元件 (45)4.1.1 添加元件库 (45)4.1.2 放置普通元器件 (48)4.1.3 元器件的查找 (48)4.1.4 放置电源和地 (49)4.1.5 放置文本 (49)4.1.6 放置图形 (50)4.1.7 元件的基本操作 (50)4.2 创建电气连接 (51)4.2.1 在同一个页面创建电气互联 (51)4.2.2 在不同页面之间创建电气互联 (53)4.3 使用总线创建连接 (55)第5章层次电路设计 * (57)5.1 拼接式电路 (58)5.2 分层式电路结构 * (58)5.3 简单分层式电路图的绘制 * (59)5.4 复合分层式电路图的绘制 * (64)第6章 PCB高速布线预处理* (65)6.1 Capture到Allegro PCB Editor的信号属性分配 * (65)6.2 建立差分对 * (68)6.2.1 为两个Flat网络建立差分对(手动建立差分对)* (69)6.2.2 为多个at网络同时建立差分对(自动建立差分对)* (69)第7章原理图的后处理 (70)7.1 原理图检查 (70)7.1.1 原理图初步检查 (71)7.1.2 设计规则检查 (73)7.2 在原理图中搜索 (75)7.3 元件的添加与修改 (76)7.3.1 批量替换 replace cache (77)7.3.2 批量更新 update cache (78)7.3.3元器件编号 (78)7.4编辑元件的属性 (82)7.4.1 编辑元件属性的方法 (82)7.4.2 添加footprint属性 (84)7.4.3 定义元件分类属性 * (87)7.4.2 定义ROOM属性 * (89)7.4.2 定义按页摆放属性 * (89)7.5 生成网表与元件清单 (89)7.5.1 生成网表 (89)7.5.2 生成元件清单 (92)7.6 打印原理图 (94)第0章序言0.1几款主流PCB软件比较原理图设计软件:会ORCAD就可以了,支持的Netlist超多,基本是业界标准。

OrCADCaptureCIS原理图设计教程

OrCADCaptureCIS原理图设计教程

OrCAD Capture CIS 原理图设计教程目录第1章概述 (4)1.1原理图设计基本过程 (4)1.2原理图编辑窗口 (6)1.2.1主命令菜单 (6)1.2.2工具栏 (11)1.3本章小结 (13)第2章原理图绘制 (14)2.1添加元件库及放置元件 (14)2.1.1添加元件库 (14)2.1.2放置普通元器件 (16)2.1.3放置电源和地 (17)2.1.4元件的基本操作 (17)2.2创建电气连接 (18)2.2.1在同一个页面创建电气互联 (18)2.2.2在不同页面之间创建电气互联 (19)2.2.3使用总线创建连接 (20)2.3原理图绘制的其它操作 (21)2.3.1放置文本 (21)2.3.2放置图形 (22)2.4打印原理图 (22)2.4.1原理图页的相关操作 (22)2.4.2原理图设置及打印 (22)2.5本章小结 (24)第3章原理图的后处理 (25)3.1检验原理图 (25)3.1.1原理图初步检查 (25)3.1.2设计规则检查 (26)3.2原理图的添加修改 (27)3.2.1批量替换 (28)3.2.2批量更新 (28)3.2.3元器件编号 (28)3.3添加封装属性 (32)3.3.1单个添加 (32)3.3.2批量添加 (33)3.4生成网表与元件清单 (34)3.4.1生成网表 (34)3.4.2生成元件清单 (36)3.5单元小结 (38)第4章层电路设计 (39)4.1拼接式电路 (39)4.2分层式电路结构 (39)4.3简单分层式电路图的绘制 (39)4.4复合分层式电路图的绘制 (44)4.5本章小结 (44)第5章元件和元件库 (45)5.1元件库及普通元件的创建 (45)5.2分裂元件的创建及使用 (50)5.2.1创建Homogeneous类型元件 (50)5.2.2创建Heterogeneous类型元件 (51)5.2.3使用分裂元件 (52)5.3使用电子数据表创建零件 (53)5.4修改元器件 (54)5.5本章小结 (55)第1章概述OrCAD软件模块原是OrCAD公司的产品,后被Caence公司收购集成到Cadence SPB系列软件包中。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第1讲课程介绍,学习方法,了解CADENCE软件第2讲创建工程,创建元件库创建工程前进行设计模板设置:打开OrCAD Capture CIS软件Options Design Template 弹出对话框如下:创建工程文件:File New Project 弹出下面窗口:更换原理图界面背景颜色:菜单Options Preferences Colors/Print Background 选择适合的颜色单独页面设置标题、边框、纸张大小等:菜单Options Schematic Page Properties 弹出对话框,然后进行设置。

显示或打印边框显示或打印标题保存位置右键,选Remane 重命名勾选原理图给工程取名右键,New Page 增加页面创建原理图库:(新建元器件)菜单File New Library放置管脚Place----Pin 或点击图标 弹出对话框单击右键,选Save as 另存为,选一个位置保存单击右键,New Part 新建元件这是规格书,元件管脚要按照规格书填写要设置管脚名字、编号、类型、线型Parts per pkg:元件由1部分构成;Homogeneous:均匀的,相同的; Heterogeneous:不均匀的,异同的。

单个放置管脚:阵列放置管脚: Place单个放置管脚:双击管脚可以修改属性勾选,显示电源管脚。

Starting Name:起始名字; Starting Number:起始编号;Number of Pins:要阵列管脚数量; Increment:增量选中3--8管脚,单击右键,选择Edit Properties显示或隐藏管脚名字、编号等:菜单Options Part Properties以表格的形式批量修改管脚属性。

元件各个引脚修改好的效果图。

元件增加实线边框的效果图显示或隐藏管脚名字、菜单Option---Package properties,修改元设置指针扑捉栅格点:菜单Options Preferences Grid Display勾选:指针扑捉栅格点用在原理图库页面中勾选:指针扑捉栅格点用在原理图页面中第3讲分裂元件的制作方法1、homogeneous 和heterogeneous 区别2、创建homogeneous类型元件3、创建heterogeneous类型元件2、创建homogeneous类型元件:(此元件由2个相同的部分组成,创建方法同上)设置如下:Parts per pkg:元件由2部分构成;Homogeneous:均匀的,相同的;Heterogeneous:不均匀的,异同的。

用直线绘制:菜单Place Line;绘制好后,按Ctrl+N,会自动出现后面的U?B; U?B与U?A只是管脚属性(名称、编号)不同,其它一样,管脚属性需要重新填写;从U?A要返回到U?B,按Ctrl+B即可返回。

1、homogeneous 和heterogeneous 区别homogeneous :由相同的功能模块组成,如运放。

heterogeneous :元件管脚很多,各个功能模块又不一样,且要分成多个部分来画。

第4讲正确使用heterogeneous类型的元件1、可能出现的错误2、出现错误的原因3、正确的处理方法第5讲加入元件库,放置元件1、如何在原理图中加入元件库2、如何删除元件库3、如何在元件库中搜索元件4、放置元件5、放置电源和地1、如何在原理图中加入元件库:在原理图编辑页面菜单Place Part 弹出对话框如下:Place Patr:点击这个图标就可以把元件摆放到原理图编辑页面中。

Part List:某一个元件库所有元件以列表的形式显示出来。

Remove Library:删除元件库Add Library:添加元件库显示某个元件的图形Part Search:搜索元件;Path:搜索元件的路径原理图库默认路径:Candence/SPB_16.6/tools/caputre/library/*.OLB第6讲同一个页面内建立电气互连第6讲同一个页面内建立电气互连1、放置wire,90度转角,任意转角2、wire的连接方式3、十字交叉wire加入连接点方法,删除连接点方法4、放置net alias方法5、没有任何电气连接管脚处理方法6、建立电气连接的注意事项1、放置wire,90度转角,任意转角:在连线(wire)的时候,同时按住Shift键,就可以画出任意角度。

2、wire 的连接方式:3、删除连接点方法:先按住S键,用鼠标左键在节点上单击,待出现方框,再用Delete键删除,就可以啦。

4、放置net alias方法:在某种情况下,用网络标号(net alias)的形式代替连线(Wire)。

5、没有任何电气连接管脚处理方法:Place No Connect 第一行用连线的方式单根单根的连接起来。

第二行用复制、粘贴的方式,方便快捷。

第7讲总线的使用方法1、放置总线2、放置任意转角的总线3、总线命名规则4、把信号连接到总线5、重复放置与总线连接的信号线6、总线使用中的注意事项7、在不同页面之间建立电气连接1、放置总线: Place Bus2、放置任意转角的总线:在放置总线(Bus)的时候,同时按住Shift键,就可以画出任意角度。

3、总线命名规则:总线命名规则:ED[0:31],表示4、把信号连接到总线按住Ctr+拖动或直接按F4进行重复放置5、重复放置与总线连接的信号线:按住Ctr+拖动或直接按F4进行重复放置6、总线使用中的注意事项:7、在不同页面之间建立电气连接:Place Off_Page connectorName:名称,取有实际意义的名称。

第8讲 browse 命令的使用技巧1、浏览所有parts ,使用技巧2、浏览所有nets ,使用技巧3、浏览所有offpage connector ,使用技巧4、浏览所有DRC makers ,使用技巧1、浏览所有parts ,使用技巧:选中.dsn Edit Browse取消编号与自动编号:Tools Annotate2、浏览所有nets ,使用技巧3、浏览所有offpage connector ,使用技巧4、浏览所有DRC makers ,使用技巧:方法同1、浏览所有parts ,使用技巧 查找某一个元器件:选中.dsn Edit FindUnconditional reference update:无条件执行给所有元件编号;Reset part references to “?”取消之前所有元件的编号;双击C2,会自动跳到原理图C2上,并高亮显示。

第9讲搜索操作使用技巧1、搜索特定part2、搜索特定net3、搜索特定power4、搜索特定flat nets第10讲元件的替换与更新1、replace cache用法2、update cache用法3、replace cache与pdate cache区别第11讲对原理图中对象的基本操作1、对象的选择2、对象的移动3、对象的旋转4、对象的镜像翻转5、对象的拷贝、粘贴、删除第12讲1、修改元件的V ALUE及索引编号方法2、属性值位置调整3、放置文本4、文本的移动、旋转、拷贝、粘贴、删除5、编辑文字的大小、字体、颜色选中,单击右键ReplaceCache,弹出下面对话框;要退换新元件的名称要退换新元件的路径保留被退换元件的属性不保留被退换元件的属性第12讲1、修改元件的V ALUE及索引编号方法2、属性值位置调整3、放置文本4、文本的移动、旋转、拷贝、粘贴、删除5、编辑文字的大小、字体、颜色6、放置图形Line:线条各种形状的图形Text:文本第13讲如何添加footprint属性1、在原理图中修改单个元件封装信息2、在元件库中修改封装信息,更新到原理图3、批量修改元件封装信息两种方法:(1)直接针对元件修改,(2)在property editor中选择元件修改4 检查元件封装信息是否遗漏的快速方法1、在原理图中修改单个元件封装信息:在某个元件上双击,弹出对话框如下:在空白位置单击右键,选中Pivot,进行横排与竖排调换PCB Footprint:元件封装2、在元件库中修改封装信息,更新到原理图:这个方法比较麻烦。

3、批量修改元件封装信息:先选中要修改封装的元件(Ctrl+框选)如下图红颜色的元件:把光标放在选中的元件上,待光标变成十字形状,单击右键,选中Edit Properties,弹出对话框如下选中PCB Footprint,然后单击右键,点击Edit给多个相同元件的封装命名对原理图某一页批量修改封装:选中,单击右键,点击Editproject properties,对单页批量修改。

对整个原理图进行批量修改封装:(4 检查元件封装信息是否遗漏的快速方法:)选中,单击右键,点击Editproject properties,对整个原理图进行批量修改。

单个、几个、局部、某页、整个原理图相结合的方法批量修改元件封装第14讲生成网表1、生成netlist前的准备工作2、生成netlist方法1、生成netlist前的准备工作:1)检查原理图逻辑功能和电气连接是否有错误。

2)对整个原理图.dsn重新进行自动编号(之前已经讲过,不再重述)3)对整个原理图.dsn进行规则检查Tools Desgin rules check2、生成netlist方法:选中.dsn文件Tools Create netlist用默认设置第15讲 后处理1、生成元件清单2、打印原理图1、生成元件清单:选中.dsn 文件 Reports CIS Bill of Materials Standard 弹出对话框如下:生成元件清单:选中.dsn 文件 Toos Bill of materials勾选,自动把BOM 表导出到Excel按Remove 按钮可以把Output Format 方框里的选项删除。

按Add 按钮可以把Select Properties 方框里的选项添加到Output Format 方框里。
