热工控制系统和设备试题
长山热控机控高、中、初级工试题答
岗位技术考试试卷（热控机中级工试题）B部门：专业/队：岗位：姓名：一、填空题：（共10题，每题2分）1、电涡流传感器测量的被测体必须是（金属导体）。
2、顺序控制系统简称（ PLC ）。
3、所谓二线制变送器是指（电源线）与（信号线）共用。
4、在DEH控制系统中，由A、B两个主控制器输出的阀位请求信号，阀门控制器取其（小值）来使用。
5、两个10欧姆电阻并联后再与一个10欧姆的电阻串联，其等效电阻为（ 15 ）欧。
6、为了使工业水位电视系统的监视屏幕显示清晰需要（调整水位表照明系统的光照角度）。
7、热工控制回路中所使用的电器开关一般属于（低压电器）8、锅炉吹灰系统采用的吹灰介质是（过热蒸汽）。
9、在其他参数不变的情况下，主蒸汽温度下降，若不加以调节，将导致排汽温度（下降）。
10、汽轮机运行时，其转速最大一般不允许超过额定转速的（保10 ）%。
二、选择题：（共10题，每题2分）1、在交流电路中，线性电阻的大小与（ d ）有关。
a. 电流;b.电压;c.电位;d.材料;2、自动报警装置应包括显示器、音响器和（d ）三大部分。
a.逻辑电路；b.指示电路；c.输入电路；d.控制电路；3、5号机低压加热器共有（ b ）台。
a.2；b.3；c.4；d.5；4、我国电力工业贯彻“安全第一”的方针，基本上采用（ a ）制度。
a.计划预防修理;b.计划保养;c.预防维修;d.以上三种并用;5、当单元机组的汽轮机发电机跳闸时，要求锅炉维持运行，必须投入（ d ）。
a.灭火保护系统；b.协调控制系统；c.燃烧控制系统；d.旁路系统；6、5号炉炉膛长吹灰器共（ b ）台。
a.40；b.50;c.60;d.70;7、热电偶测温时，输出信号应采用（ d ）连接。
a.普通电缆;b.屏蔽电缆;c.通信电缆;d.补偿导线;8、下列汽轮机监控参数中，只作监视无保护作用的是（ c ）。
a.轴向位移；b.差胀；c. 缸胀；d.转速；9、影响锅炉水位电视监视系统清晰度的关键是（ b ）。
热工自动控制试题库与参考答案
热工自动控制试题库与参考答案一、单选题（共40题，每题1分，共40分）1、当单元机组中汽轮机设备及其辅机正常运行，而锅炉设备或辅机异常时，宜采用（）控制方式。
A、炉跟机B、机跟炉C、机炉协调D、以上都不是正确答案：B2、一般再热蒸汽温度随负荷变化较大，当机组负荷降低（）时，大型机组必须对再热汽温进行控制。
A、30%B、20%C、50%D、40%正确答案：A3、已知二阶系统单位阶跃响应曲线呈现出等幅振荡，则其阻尼比可能为(____)。
A、0.707B、0.6C、0D、1正确答案：C4、精度和稳定性之间的矛盾始终是(____)系统存在的主要矛盾。
A、开环B、前馈C、闭环D、以上都不对正确答案：C5、被控对象的时间常数反映对象在阶跃信号激励下被控变量变化的快慢速度，即惯性的大小，时间常数大，则(____)。
A、惯性大，被控变量速度快，控制较困难B、惯性小，被控变量速度慢，控制较困难C、惯性大，被控变量速度慢，控制较平稳D、惯性小，被控变量速度快，控制较平稳正确答案：C6、串级比值控制系统中流量比值是用（）参数来自动校正的。
A、第四个B、第二个C、第一个D、第三个正确答案：D7、在生产过程中，有时工艺上不但要求物料量成一定的比例，而且要求在负荷变化时，它们的提、降量有一定的先后次序，则可选择（）比值控制系统。
A、单闭环B、双闭环C、有逻辑规律的D、串级比值正确答案：C8、再热汽温控制利用再循环风机从（）抽取低温烟气进入炉膛底部A、烟道开始处B、烟道中间处C、烟道尾部D、不确定正确答案：C9、输入信号有微小变化时，(____)调节器可能没有输出。
A、微分B、比例C、积分D、没有正确答案：A10、ζ称为二阶系统的(____)。
A、振幅B、阻尼比C、有阻尼振荡频率D、无阻尼振荡频率正确答案：B11、单位阶跃函数拉氏变换后的象函数为(____)。
A、2/SB、4/SC、3/SD、1/S正确答案：D12、两个环节串联，等效变换后的传递函数为原来两个环节的传递函数(____)。

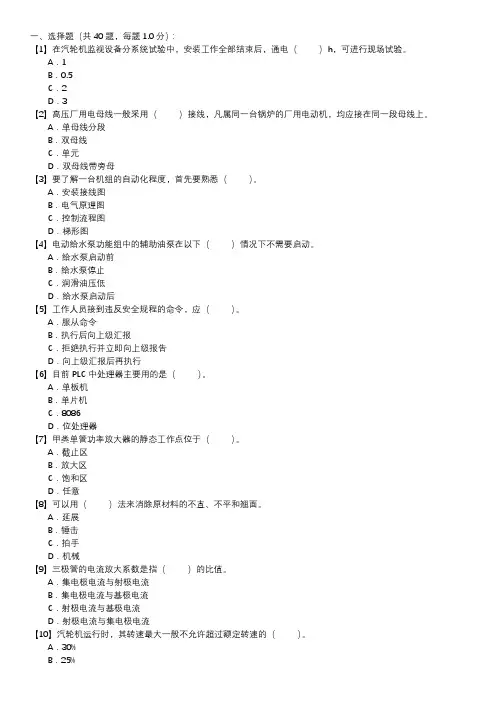

热工程控保护职业技能试卷(109)
一、选择题（共 40 题，每题 1.0 分）：【1】在汽轮机监视设备分系统试验中，安装工作全部结束后，通电（）h，可进行现场试验。
A．1B．0.5C．2D．3【2】高压厂用电母线一般采用（）接线，凡属同一台锅炉的厂用电动机，均应接在同一段母线上。
A．单母线分段B．双母线C．单元D．双母线带旁母【3】要了解一台机组的自动化程度，首先要熟悉（）。
A．安装接线图B．电气原理图C．控制流程图D．梯形图【4】电动给水泵功能组中的辅助油泵在以下（）情况下不需要启动。
A．给水泵启动前B．给水泵停止C．润滑油压低D．给水泵启动后【5】工作人员接到违反安全规程的命令，应（）。
A．服从命令B．执行后向上级汇报C．拒绝执行并立即向上级报告D．向上级汇报后再执行【6】目前PLC中处理器主要用的是（）。
A．单板机B．单片机C．8086D．位处理器【7】甲类单管功率放大器的静态工作点位于（）。
A．截止区B．放大区C．饱和区D．任意【8】可以用（）法来消除原材料的不直、不平和翘面。
A．延展B．锤击C．拍手D．机械【9】三极管的电流放大系数是指（）的比值。
A．集电极电流与射极电流B．集电极电流与基极电流C．射极电流与基极电流D．射极电流与集电极电流【10】汽轮机运行时，其转速最大一般不允许超过额定转速的（）。
A．30%B．25%【11】在热工保护回路中，对同一热工信号进行检测，采用（）的拒动频率最高。
A．信号串联法B．信号并联法C．信号串并联法D．三取二信号法【12】基本的PLC指令执行的时间通常是（）。
A．ms级B．10μs级C．100μs级D．小于1μs【13】生产厂房内、外工作场所的井、坑、孔、洞或沟道，必须覆以与地面平齐的坚固的盖板。
检修各种需取下盖板的设备时，必须（）。
A．派人看守B．挂警告标志C．设临时围栏D．周围摆放障碍物【14】变速给水泵的工作点，由（）和输出阻力特性决定。
A．给水泵效率曲线B．P-Q曲线C．变速性能曲线D．上限工作线【15】在大修中改动的布置图、原理图和接线图，要求在大修结束后（）天内整理更改，重新绘制正确图纸。
热工自动控制试题及答案
热工自动控制（试题）答案在后面一、单选题(共164题)【 1 】. “接地”这一节内容未包括的是______。
A.计算机控制系统的接地检修与质量要求B.保护接地检修与质量要求C.电缆和补偿导线屏蔽层的接地检修与质量要求D.接地防护答案：（）【 2 】. 下述变频控制器日常维护要求，与规程不一致的是______。
A.主回路工作正常。
电机应无过热、振动或异常声音；B.运行环境应符合要求，风冷系统应无异常；C.变频器应无啸叫、蜂鸣等异常振动声音，元、部件应无过热、变色、变形、异常臭味；D.变频器调节电机转速应平稳、频率与转速基本对应，用万用表测量变频器输入电压应符合规定要求。
答案：（）【 3 】. 进行炉膛压力定值扰动时，在规定的定值扰动量下，过渡过程衰减率Ψ=0.75～0.9、稳定时间为：300MW等级以下机组＜_____s，300MW等级及以上机组＜_____ s；A.30 40B.40 60C.60 80D.80 100答案：（）【 4 】. 300MW等级以下机组进行汽包水位进行定值扰动试验时，规程要求扰动量为_____mm，过渡过程衰减率Ψ=0.7～0.8，稳定时间应＜_____ min，A.40 2B.50 2C.40 3D.50 3答案：（）【 5 】. 再热汽温控制系统的稳态质量指标，是300MW等级以下机组为±_____℃，300MW等级及以上机组为±_____℃；执行器不应频繁动作A.2 2B.3 2C.3 4D.2 3答案：（）【 6 】. 不能作为提高火电机组AGC负荷响应速度的主要途径的是______。
A.采用BF和定压工作方式B.采用TF和滑压工作方式C.适当降低运行参数设定值D.增强煤量和一次风量的前馈作用答案：（）【7 】. 不同分度号的热电偶需配用不同型号的补偿导线，其中铂铑-铂______ ，镍铬-镍硅______，镍铬-镍铜______，铜-康铜______A.SC KCA EX TXB.SC EX KX JXC.SR KCB KX TXD.SR KX EX JX答案：（）【8 】. 协调控制系统中，控制方式切换优先级顺序是______。
热工控制系统及设备综合练习题附答案1
一、选择填空题1．恒值调节系统、程序调节系统、随动调节系统是（ C ）来划分的。
A 按自动调节系统的结构B 按自动调节系统的特性C 按给定值变化的规律D 按自动调节系统的类型2．要采用前馈控制克服某种扰动，该扰动应该是（ C ）。
A 定时发生的B随机发生的 C 可以测量的 D 不能测量的3．在控制系统中，被调量的给定值随某已知时间函数变化的调节系统称为（ B ）。
A 恒值调节系统B 程序调节系统C 随动调节系统D 前馈系统4．在分散控制系统中，计算机的输入和输出信号是（ B ）。
A 模拟信号B 数字信号C 4-20mA的标准信号D 开关信号5．在协调控制系统的运行方式中，对负荷给定反应最快的方式是（ D ）。
A 机炉独立控制方式B 协调控制方式C 汽轮机跟随锅炉方式D 锅炉跟随汽轮机方式6．锅炉吹扫必须满足的基本条件是（ A ）。
A 切断进入炉膛的燃料，炉膛内没有火焰，吹扫空气量达到30%额定风量B 电除尘退出运行，风道通畅，各挡板在正确位置C 送、吸风机启动，二次风门保证15%的开度D MFT动作7．在链路层中，信息传递的基本单元为( B )。
(A)包；(B)帧；(C)字节；(D)以上都是8．调节系统的整定就是根据要求的系统性能指标确定（ D ）的参数。
A 变送器B 传感器C 执行器D 调节器9．工业现场压力表的示值表示被测点的（A）。
A 表压力B 全压力C 静压力D 绝对压力10．自动调节系统中，静态与动态的关系（ B ）。
A 是线性关系B 静态是动态的一种特例C 为非线性关系D 无任何关系11．在分散控制系统中，接如AI通道的信号是（B ）。
A 数字信号B 模拟信号C 4-20mA的标准信号D 开关信号12．计算机控制系统中控制器接收现场信号后，经过运算、判断等处理，做出各种控制决策，这些决策以（C）形式输出。
A -5v～+5vB 0～10mAC 二进制编码D 4～20mA13．汽轮机运行时采用( B )，能达到减少节流损失的目的。

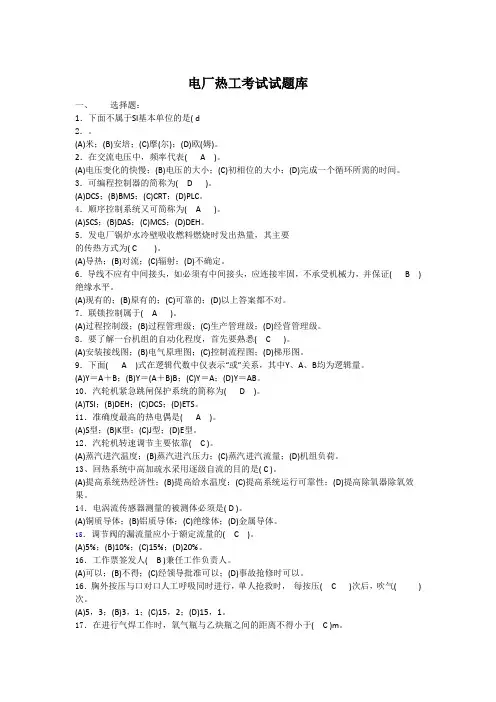

热控题库
电厂热工考试试题库一、选择题：1．下面不属于SI基本单位的是( d2．。
(A)米；(B)安培；(C)摩(尔)；(D)欧(姆)。
2．在交流电压中，频率代表( A )。
(A)电压变化的快慢；(B)电压的大小；(C)初相位的大小；(D)完成一个循环所需的时间。
3．可编程控制器的简称为( D )。
(A)DCS；(B)BMS；(C)CRT；(D)PLC。
4．顺序控制系统又可简称为( A )。
(A)SCS；(B)DAS；(C)MCS；(D)DEH。
5．发电厂锅炉水冷壁吸收燃料燃烧时发出热量，其主要的传热方式为( C )。
(A)导热；(B)对流；(C)辐射；(D)不确定。
6．导线不应有中间接头，如必须有中间接头，应连接牢固，不承受机械力，并保证( B )绝缘水平。
(A)现有的；(B)原有的；(C)可靠的；(D)以上答案都不对。
7．联锁控制属于( A )。
(A)过程控制级；(B)过程管理级；(C)生产管理级；(D)经营管理级。
8．要了解一台机组的自动化程度，首先要熟悉( C )。
(A)安装接线图；(B)电气原理图；(C)控制流程图；(D)梯形图。
9．下面( A )式在逻辑代数中仅表示“或”关系，其中Y、A、B均为逻辑量。
(A)Y＝A＋B；(B)Y＝(A＋B)B；(C)Y＝A；(D)Y＝AB。
10．汽轮机紧急跳闸保护系统的简称为( D )。
(A)TSI；(B)DEH；(C)DCS；(D)ETS。
11．准确度最高的热电偶是( A )。
(A)S型；(B)K型；(C)J型；(D)E型。
12．汽轮机转速调节主要依靠( C )。
(A)蒸汽进汽温度；(B)蒸汽进汽压力；(C)蒸汽进汽流量；(D)机组负荷。
13、回热系统中高加疏水采用逐级自流的目的是( C )。
(A)提高系统热经济性；(B)提高给水温度；(C)提高系统运行可靠性；(D)提高除氧器除氧效果。
14．电涡流传感器测量的被测体必须是( D )。
(A)铜质导体；(B)铝质导体；(C)绝缘体；(D)金属导体。
(完整版)热控专业题库
热工检修复习题一、填空题1、按照测量结果得到的程序，测量分为直接测量和间接测量。
2、按照仪表是否与被测对象接触，测量分为接触测量和非接触测。
3、无论简单仪表还是复杂仪表，其部件按功能可看成是由传感器和变换器、显示器三个环节组成，它们之间用信号线路或信号管路联系。
4、国际单位制中，温度的单位是开尔文。
5、热力学温度的符号是T，其单位名称是开尔文。
6、摄氏温度的符号是t，其单位名称是摄氏度，单位符号为°C。
7、玻璃液体温度计按用途可分为工业用、试验室用、标准水银温度计。
8、热电偶是由两根不同性质的导体焊接或绞接构成的。
9、热电偶两端所处温度不同，在热电偶回路中便会产生热电势。
10、热电偶焊接的一端称为热端，与导线连接的一端称为冷端。
11、热电厂常用测温热电偶有工型，j型和s型等几—12、热电阻温度计是基于导体和半导体的电阻值随温度而改变的特性而测温的。
13、工业热电阻由感温元件、绝缘管、内引线、保护套管、接线盒等五部分组成的。
14、热电阻的测温范围宽、精度高，铂热电阻常用作-200〜+500C范围的标准温度计。
15、常与热电偶配套测温的二次表有测温毫伏表和电子电位差计两种。
16、补偿导线在0〜100范围内具有与热电偶相同的热电特性。
17、工业常用热电阻有铂电阻、铜电阻、镍电阻三种。
18、国际单位制中，压力的单位是牛顿/平方米，又叫帕斯卡，符号是Pa，其定义是1牛顿力垂直均匀作用在平方米面积上所产生的压力。
19、瞬时流量就是单位时间内通过管道某截面的物质的数量。
20、安装压力表时，取样点的选择应有代表性，不能将测点选在有涡流的地方。
21、一次调频是指利用调速器对汽轮机转速进行调节,进而调节_频率。
22、差压式水位计的工作原理是把液位高度变化转换成差压变化。
23、压力表安装在取样点上方较高位置时，其零点采用正修正。
24、一温度计，其测量范围是0—1000C,准确度等级是0.5级，允许基本误差是H—5o25、压力表选择测量上限时，一般压力不高于测量上限的1/3，选择使用范围时，压力表的指示值经常在测量上限的1/3-2/3之间。
热工控制系统和设备试题
一.选择题（每题1分，共计30分。
）1.精度为0.5级的温度表，测量范围为50〜800 C,该表的允许基本误差是（A ）。
A±3.75 C;B、±4C;C、± 4.25 C; D 、± 0.35 Co2.有一压力测点，如被测量最大压力为10MPa则所选压力表的量程应为（A ）。
A、16MP? B 10MPa C、25Mpa；D、20MPa。
3.标准化节流装置是（A ）。
A文丘利管；R偏心孔板；C、翼形动压管；D、毕托管。
4.氧化错氧量计要得到准确的测量结果，其工作温度必须在（B ）。
A 500 c左右；B、850 c左右；C、1200 c左右；D、600 C左右。
5.在计算机控制系统中，计算机的输入和输出信号是（B ）。
A模拟信号；B、数字信号；C、4-20mA的标准信号；D、开关信号。
6.补偿导线的正确敷设应从热电偶起敷到（C ）为止。
A就地接线箱；B、二次仪表；C、和冷端补偿装置同温的地方；D、控制室。
7.在三冲量给水调节系统中，校正信号是（A ）。
A汽包水位信号；B、蒸汽流量信号；C、给水流量信号D 、给水压力信号。
8.热工仪表的质量好坏通常用（B ）等三项主要指标评定。
A、灵敏度、稳定性、时滞； B 、准确度、灵敏度、时滞；C、稳定性、准确性、快速性； D 、精确度、稳定性、时滞。
9.锅炉灭火保护动作最主要作用是（C ）A、跳一次风机B、跳引送风机C、切断所有燃料D、切断所有一二次风源。
10.在协调控制系统的运行方式中负荷调节反应最快的方式是（D ）。
A、机炉独立控制方式B 、协调控制方式C、汽轮机跟随锅炉方式D 、锅炉跟随汽轮机方式11. DCS系统的备用电源的切换时间应小于（D ）mg以保证控制器不初始化。
A、1;B、2;C、3;D、5。
12.关于单元机组自动调节系统中常用的校正信号，下列叙述中错误的是（ B ）A送风调节系统中用烟气氧量和给定值的偏差作为送风量的校正信号；R给水调节系统中用给水压力和给定值的偏差作为送风量的校正信号；G在燃料量调节系统中用机组实际输出的功率和负荷要求的偏差来校正燃烧率；口在汽压调节系统中常引入电网频率的动态校正信号，使电网频率改变时，汽轮机进汽阀不动作。
热工设备调试(试题)
热工设备调试（试题）一、单选题(共134 题)【1 】. 保护信号的作用，一般是实现设备或系统的______。
A.自动投入运行B.自动退出运行C.手动退出运行D.自动投入或退出运行答案：（）【2 】. 自动调节系统进行跟踪精确度试验：手动状态时有积分作用的调节器应跟踪手操信号，跟踪偏差应小于阀位量程的±______。
A.1%B.2%C.3%D.4%答案：（）【3 】. 进入分散控制系统的屏蔽电缆、屏蔽导线、屏蔽补偿导线的屏蔽层接地位置，下列选项中错误的是______。
A.当信号源浮空时，应在表盘或计算机侧接地B.当信号源接地时，应靠近信号源处接地C.当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端当信号源接地时接信号源接地上，当信号源浮空时接在现场接地上D.当信号源来自电气测量信号时，因继电保护系统需要二端接地，因此除信号源始端接地外，计算机侧也应可靠接地答案：（）【4 】. 振动给煤机控制系统检修时，不属于电磁振动器检查要求的是______。
A.线圈外观应完好无损、无腐蚀或过热现象。
各出线柱连接螺丝应牢固。
B.铁芯间隙应均匀、吸力足够，振动频率一定；煤斗应下煤均匀，无卡、碰擦现象。
C.电流表和开度表完好，基本误差和回差校准不大于其允许误差值限。
D.电磁振动线圈绝缘电阻应不小于20MΩ。
答案：（）【5 】. 旁路系统二位式执行机构工作原理：操作______，将EH高压油通过该电磁阀、液控单向阀和双节流/逆止阀进入油缸下腔和上腔，油缸另一腔的油通过节流阀、液控单向阀、电磁阀回到油箱，使高压喷水隔离阀全开或全关。
A.三通电磁阀B.三位四通电磁换向阀C.伺服阀D.节流阀答案：（）【6 】. MEH的油动机控制块中没有快速卸荷阀，所以调节汽门不能快关，只能通过MEH阀位______和电液转换器的______来确保调节汽门的关闭。
A.反馈信号指令信号B.指令信号反馈偏置C.机械零位反馈信号D.电气零位控制信号答案：（）【7 】. 轴向位移是指转子在轴向相对于一个固定参照物（推力盘）的______位移。
热控专业考题(附答案)
一、选择题（每题1分，共计30分）1.>导线不应有中间接头，如必须有中间接头，应连接牢固，不承受机械力，并保证()绝缘水平。
(A)现有的；(B)原有的；(C)可靠的；(D)以上答案都不对。
答案：B2.>汽轮机运行时，其转速最大一般不允许超过额定转速的()。
(A)30%；(B)25%；(C)20%；(D)10%。
答案：D3.>压力开关的被测介质温度一般不超过()℃。
(A)50；(B)100；(C)150；(D)200。
答案：B4.>在正常运行时，锅炉汽包云母水位计指示的水位比汽包内实际汽水分界面()。
(A)高；(B)低；(C)相同；(D)不确定。
答案：B5.>测量气体压力时，取压口高度高于测量点时，对读取的测量结果()。
(A)应加正修正；(B)不需修正；(C)应加负修正；(D)无法决定。
答案：B6.>热电阻测温元件一般应插入管道()。
(A)5～10mm；(B)越过中心线5～10mm；(C)100mm；(D)任意长度。
答案：B7.>热电偶测温时，输出信号应采用()连接。
(A)普通电缆；(B)屏蔽电缆；(C)通信电缆；(D)补偿导线。
答案：D8.>端子排接线时，每一个端子最多只允许接入()根导线。
(A)一；(B)两；(C)三；(D)四。
答案：B9.>新装炉膛安全监控保护装置的炉膛压力取样孔间的水平距离应大于()m。
(A)1；(B)2；(C)0.5；(D)5。
答案：B10.>下列PLC梯形图，正确的画法是()。
答案：D11.>电缆与热表面平行敷设时的间距应大于()mm。
(A)100；(B)200；(C)300；(D)400。
答案：C12.>输煤顺序控制系统中，各设备按()顺序启动。
(A)顺煤流；(B)逆煤流；(C)设备重要程度；(D)无所谓。
答案：B13.>在汽轮机数字电液控制系统(DEH)中，为保证主要参数的测量可靠性，应主要采用()措施。
热工控制系统试卷及答案4套精品文档7页
热工控制系统试卷1一、名词解释（10分，每题2分） 1、峰值时间—— 2、被控对象—— 3、自平衡率ρ—— 4、稳态偏差—— 5、超调量——二、填空题（15分，每空1分）1、锅炉燃烧过程自动调节的基本任务是 、2、自动控制系统按给定值变化规律分类，可分为 调节系统、 调节系统和 调节系统。
3、衡量控制系统控制品质的指标主要有 、 、 。
4、主汽温度控制对象的动态特性特点为 、 、 。
5、给水控制对象的动态特性特点为 、 、 。
三、简答题（20分，每题5分）1、串级控制系统比单回路控制系统为什么更适合对具有大惯性大迟延的被控对象进行控制？2、在主汽温串级调节系统中，惰性区动态特性的特点是什么，对主回路的要求是什么？3、在热工控制系统中，为什么不采用纯积分作用的调节器？4、锅炉给水控制对象动态特性有什么特点，如何克服“虚假水位”现象？四、已知3个二阶系统的闭环极点在复平面上的分布如下图所示，按表格形式比较它们的性能。
（6分）五、某系统的闭环特征方程为()4325816200D s s s s s =++++=，判断此闭环系统的稳定性，并确定特征方程的特征根在复平面上的分布情况。
（5分）六、某系统方框图如下图所示，求其传递函数()()()C s G s R s =。
（10分）七、某系统的开环传递函数为()()243KG s s s s =++，绘制系统的根轨迹图，并确定使闭环系统稳定的K 值的范围。
（10分）八、某系统的开环零、极点分布如下图，其中-P 为极点，-Z 为零点，试绘制系统的根轨迹图。
（4分）九、某最小相位系统的开环对数幅频特性曲线如下图所示，写出系统的开环传递函数表达式()G s 。
（10分） 十、已知某系统的开环传递函数()()31151G s s =+，要求使系统的衰减率0.75ψ=（m ＝0.221），求比例调节器的比例系数K p 的数值。
（10分）热工控制系统试卷2一、名词解释（10分，每题2分）1、调节量——2、被调量——3、飞升速度ε——4、静态放大系数K ——5、时间常数T ——二、填空题（15分，每空1分）1、一般控制系统在受到外界干扰作用时过渡过程的基本形态有 过程、 过程、 过程、 过程。
热控题库
精心整理热控题库一、填空题1、一般控制变频器转速大小的输入指令制式或方式有（4-20mA）、（0-10VDC）和（电位器）。
2、3、、（输4、5、6、7、8、在协调控制系统中，（汽包压力微分）代表锅炉热平衡的变化情况，（调节级压力）代表整个系统的功率或能量信号。
9、在除氧器水位自动控制系统中，（凝结水流量）是反馈信号，（给水流量）是前馈信号，（除氧器水位）是被调量。
10、一期工程辅网PLC+上位机控制系统中，上位机监控软件为（iFIX），下位机的组态软件为（concept）。
11、除氧器的英文单词为（deaerater），汽包的英文单词为（drum），再热器的英文单词为（reheater）。
12、输煤皮带的机械保护一般有（跑偏）、（撕裂）和（打滑）。
13、当前大型火力发电机组热工控制系统常用的电源类别有（220VAC）、（380VAC)、14、15、。
16、17、18、19、20、21、22、23、空预器传动变频器的保护内容包括（过电流）、对地短路、过电压、欠电压和（电源缺相）等。
24、DEH控制部分由DEH常规控制柜（BTC）、DEH（自启停控制柜（ATC））和（继电器柜）组成。
25、执行机构按工作能源划分可分为（电动）、液动、（气动）三种。
26、轴向位移的测量装置有：机械式、液压式、（电磁感应式）和（电涡流式）四种型式。
27、执行机构常见的分类有（电动）、液动、（气动）三种。
28、DCS点信息中记录由该点的点名、（实时值）、（硬件地址）、品质等信息。
29、DCS系统由（人机接口站（MMI））、（分散控制器（DPU））及网络（HIGHWAY）30、、轴二、1、A23C）A45、（A）控制卡件（B）数字调节器（C）计算机编程语言（D）组态软件6、发电厂锅炉水平烟道过热器吸收燃料燃烧时发出的热量，其主要的传热方式为(B)。
(A)导热；(B)对流；(C)辐射；(D)不确定。
7、当单元机组的汽轮机发电机跳闸时，要求锅炉维持运行，必须投入（D）。
热工自动控制考试题与参考答案
热工自动控制考试题与参考答案1、某典型环节的传递函数是，则该环节是(____)。
A、比例环节B、积分环节C、微分环节D、惯性环节答案：B2、洗衣机洗衣过程属于(____)控制。
A、开环B、闭环C、复合D、无法确定答案：A3、(____)引起环节输出发生变化的原因。
A、测量值B、温度C、输入量D、被调量答案：C4、在工业生产过程中不可控的或者工艺上不允许控制的物料流量一般选为（）。
A、副流量B、主流量C、无法确定D、从流量答案：B5、(____)是描述系统控制过渡过程进行快慢的指标。
A、上升时间B、衰减时间C、峰值时间D、调整时间答案：D6、ζ＜0时，二阶系统的阶跃响应为(____)过程。
A、扩散振荡B、衰减振荡C、非周期D、等幅振荡答案：A7、风煤比控制中，煤量为（）。
A、从流量B、主流量C、副流量D、无法确定答案：B8、二阶系统的调节时间越小，说明系统的快速性越(____)。
A、差B、不确定C、稳定D、好答案：D9、(____)反映调节过程时间持续长短。
A、正确性B、稳定性C、快速性D、准确性答案：C10、在锅炉的燃烧系统中，要保持送入炉膛的风量和燃料成一定的比例，要采用（）控制系统。
A、前馈-反馈B、比值C、大迟延D、串级答案：B11、系统频率特性和传递函数的关系为(____)。
A、频率特性与传递函数没有关系B、频率特性可以用图形表示，传递函数不能用图形表示C、传递函数的复变量s用jω代替后，就是相应的频率特性D、二者完全是一样的答案：C12、一般用(____)来定量地表示控制系统的稳定程度。
A、超调量B、衰减率C、调整时间D、阻尼比答案：B13、对象的（）是确定系统结构、调节器控制规律、设置调节器参数的依据。
A、基本特征B、动态特性C、正反特性D、静态特性答案：B14、直接对控制对象进行操作的元件称为(____)。
A、执行元件B、比较元件C、放大元件D、给定元件答案：A15、(____)可以形象描述系统设备组成及相互关系。
热工控制系统设计技术规定试题
一、填空题1.热工控制系统应遵循在确保设备及人身安全的前提下保证机组得到较好的可用性、经济性的原则设计。
2.模拟量控制宜采用能直接反应过程质量要求的参数作为被调量。
当这种参数在测量上有困难或测量迟延过大时，可选择与上述参数有单值对应关系的间接参数作为被调量。
3.采用分散控制系统控制的单元机组，可按照控制系统分层分散的设计原则设计。
模拟量控制可分为下列三级：1）协调控制级级 2）子回路控制级 3）执行级4.机、炉协调控制系统应能协调控制锅炉和汽轮机，满足机组快速响应负荷命令、平稳控制汽轮机及锅炉的要求，并具有下列几种可选的控制方式。
1）机、炉协调控制2）汽轮机跟踪控3）锅炉跟踪控4）手动控制单元机组模拟量控制系统应能满足滑压运行的要求，在不投油最低燃煤负荷到100%MCR负荷变动范围内应保证被控参数满足机组有关验收标准的要求。
5.模拟量控制系统平行控制两个及以上被控对象时，该控制系统应有被控对象的负荷分配和负荷自动转移分配功能。
6.顺序控制设计应遵守保护、联锁操作优先的原则。
7.环境温度较高或力矩较大的被控对象，宜选用气动执行机构。
要求动作较快的被控对象，也可采用液动执行机构。
8.电动执行机构和阀门电动装置应具有可靠的制动性能和双向力矩保护装置；当执行机构失去电源或失去信号时，应能保持位置不变，并具有供报警用的输出接点。
9.自动控制系统中的执行机构与拉杆之间及被控制机构与拉杆之间的连接宜采用球形铰链。
二、判断题1.机柜内的模件应允许带电插拔而不影响其他模件正常工作。
（√）2.125MW及以上机组应配置汽轮机电调系统。
（√）3.连锁控制逻辑应尽量简捷，应采用时序逻辑控制。
（╳）4.电动备用调速给水泵的给水调节机构（在制造厂允许时）应跟踪运行泵的给水调节机构。
（√）5.对于不经常操作且人力操作较为困难的阀门和挡板，必须在DCS上可以操作。
（╳）三、简答题1、设计控制回路时，原则是什么？应该遵循什么规定？答：控制回路应按照保护、连锁控制优先的原则设计，以保证机组设备和人身的安全。
热控专业试题500题库及答案
热控专业考试题库一、选择题1.气动调节阀门的控制装置通常由（）构成。
（A）电信号放大器、电/气转换器、气动定位器；（B）电信号放大器、气动定位器、阀位变送器；（C）电信号放大器、电/气转换器、阀位变送器；（D）电/气转换器、气动定位器、阀位变送器答：（D）2.用热电阻测温时，用三线制接法的主要优点( )。
(A)抵消线路电阻的影响；(B)减少环境温度变化引起线路电阻变化对测量结果的影响；(C)减少线路电阻和接触电阻；(D)提高测量精度；答：（B）3.汽轮机安全监测系统的简称是（）。
（A）DEH （B）ETS（C）TSI （D）DCS 答：（C）4.在热工保护回路中，对同一热工信号进行检测，采用（）的误动频率最高。
（A）信号串联法（B）信号并联法（C）信号串并联法（D）三选二信号法答：（B）5.我厂用EJA压力变送器输出的电信号是( )。
(（A）0～10mA DC (（B）4～20mA DC (C)1～5V DC (D)4～20mA AC 答（B）6.氧化锆氧量计要得到准确的测量结果，其工作温度必须在( )。
(（A）100℃；（B）500℃；（C）850℃；（D） 1200℃。
答：（C）7.热电偶补偿导线的作用是( )。
（A）延伸热电偶冷端（B）补偿冷端温度变化（C）便于信号传输 (（D）提高测量的准确性答：（A）8.在控制过程中手/自动切换时最基本的要求是（）。
（A）手/自动可互相跟踪（B）无扰动（C）切换时的扰动量必须在规定的范围内（D）根据当时的运行工况而定答：（B）9.双金属温度计的感温元件，测温时必须（）。
( A）浸没1/3 (B）浸没1/2 (C）全部浸没 (D）浸入任意长度。
答：（C）10.梯形图编程时，线圈出现在梯级中的（）。
（A）任何地方（B）前部（C）中部（D）尾部答：（D）11.万用表在短期不使用的情况下应将（）。
（A）电源关掉并将切换开关拨至电阻档；（B）电源关掉并交切换开关拨至电流档；（C）电源关掉并将切换开关拨至电压档；（D）将表棒取下就行答：（C）12.集散控制系统中，信息传输是存储转发方式进行的网络拓扑结构，属于（）。
热工题库
热控专业试题库二、判断题1 表压是指流体的绝对压力与测量地点大气压的差。
（）答：（×）2 测量高温高压介质压力时，压力表与接头连接处之间用退火的紫铜垫。
（）答：（√）3 热工控制图纸中安装接线图时用来指导安装接线的施工图。
（）答：（√）4 铠装热电偶是由热电极、绝缘材料和金属套管三者结合，经过拉伸加工而成的坚实组合体。
（）答：（√）5 回程误差也称变差，在相同的条件下，仪表行程上升、下降在同一测点上的示值与被测之差。
（）答：（√）6 0.25级仪表的精度比0.5级仪表的精度低。
（）答：（×）7 机组大联锁保护主要是指主机之间及主机与重要辅机之间的保护（）答：（√）8 调节就是抵消扰动影响，使调节变量恢复到给定值。
（）答：（×）9 差压变送器不可以测量压力信号。
（）答：（×）10 热电偶的补偿导线有分度号和极性之分。
（）答：（√）11 主燃料跳闸后，可立即进行炉膛吹扫。
（）答：（×）12 为了使保护系统的检测信息可靠性最高，通常的做法是“三中取二”。
（）答：（√）13 临时进入生产现场可以不用戴安全帽。
（）答：（×）14 通常进入气动执行机构气缸的是电--气转换器输出的20-100KPa控制气。
（）答：（√）15 轴位移探头现场安装调试的必要条件是：汽轮机已完全处于冷态。
（）答：（√）16 为了防火、防尘和日后改进时敷设电缆，盘内电缆、导管敷设完毕后，盘底地面上的孔洞应用松软的保温材料进行密封。
（）答：（√）17 为保证调节系统手自动切换是无扰的，在手动时，调节器应进行自动跟踪。
（）答：（√）18 遇到电气设备着火时，应立即进行救火。
（）答：（×）19 敷设风压管路时，因被测压力极低，所以不可装设阀门。
（）答：（√）20 汽轮机逆止门保护是汽轮机的重要保护项目之一。
（）答：（×）21 允许误差就是基本误差。
（）答：（×）22 由于锅炉的热胀冷缩，固定在锅炉本体上的和固定在锅炉工作平台上的控制设备，其短距离的管路连接宜用绕性连接。
热工控制系统习题集及答案
第一章、自动控制的基本概念
1－ 1、什么叫系统的静态和动态？什么是系统的动态特征？ 1－ 2、衡量自动调节系统的优劣的标准是什么？ 1－ 3、针对图 1－2 所示的给水调节系统，说明调节系统的输入、输出量与调节
对象的流入、流出量的区别。 1－ 4、举出几个家用电器中采用自动调节的例子，并分析它们的工作原理。 1－ 5、为什么测试对象的动态特性最常使用阶跃函数作为输入？ 1－ 6、使用静态、动态的概念，说明测量人的体温时为什么要将体温计放在腋下
(1) 要使系统在 d(t) = -1(t)的扰动下，输出 c(t)的稳态值为 0.04，δ应为何 值？
(2) 按求得的 δ值绘制系统的开环对数坐标图，并确定相位裕量和增益裕 量。
(3) 根据对数坐标图确定使系统稳定的最小 δ值。
r (t) +-
1 0 .2 s 1
d(t)
1
-
0 .1
c(t)
0.25 s 1 +
Ts 1 ,
T ，画出单位阶跃扰动下的
Xs s 1
响应曲线。 2－ 9、用方框图等效简化的方法求图 2－8(a)和(b)所示的调节系统的传递函数。
R(s)
G 1(s)
+
-
G 2(s)
C(s) G3(s)
+ + H2 (s)
H 1(s) 图 2－8（ a）
H 2(s)
-
R(s)
G 1(s)
+
+
+
-
+
R(s)
r(t) + -
D(s)
+ d (t)
0.1
C(s)
80
热控专业考试试题-热工考试试题库
一、填空1．按照获得测量结果的方式不同．测量分为_____ 测量和_____ 测量。
答：直接；间接。
2．国际温标采用的温度的单位名称是______，单位符号表示为______。
答：开尔文；K。
3.______温度和______温度之间的换算关系是：T=t+273.15(K) 答：热力学；摄氏。
4．热工测量仪表一般有______、______和中间件三部分组成。
答：感受件；显示件。
5．玻璃液体温度计按结构可分为______、______和外标式温度计。
答：棒式温度计；内标式温度计。
6．热电偶是由两根不同性质的导体______或______—构成的。
答：焊接；绞接；7．热电偶焊接的一端称为______端，与导线连接的—端称为______端。
答：热；冷。
8．工业常用热电阻有______, ________和镍电阻三种。
答：铂电阻；铜电阻。
9．弹簧管一般压力表的准确度等级有______ 、______和2.5三种。
答：1．0；1．510．精密压力表的准确度等级有______ 、______、______三种。
答；0．25；0．4和0．1。
11．热电阻与二次仪表的连接方法有两种：即______ 和______ 。
答：二线制；三线制。
12．温度测量仪表按其测量方式可分为______和______两种。
答：接触式测温；非接触性测温。
13．电厂中常用的测量流量的节流元件是 ______ 和______ 。
答：标准喷嘴；标准孔板。
14．火电厂中入厂煤的计量多采用 ______ 或______ 。
答：电子皮带称；轨道衡。
15．评定仪表品质好坏的技术指标是仪表的稳定性、______ 和______。
答：准确度等级，灵敏度。
16．热电偶的热电势是由______和 ______ 组成的。
答：接触电势；温差电势。
17．标准电阻是______的度量器，通常由______制成。
答：电阻单位；锰铜。
18．兆欧表俗称______。
热工控制系统及设备试题
一．选择题（每题1分，共计30分。
）1.精度为0.5级的温度表，测量范围为50～800℃，该表的允许基本误差是（ A ）。
A、±3.75℃；B、±4℃；C、±4.25℃；D、±0.35℃。
2.有一压力测点，如被测量最大压力为10MPa，则所选压力表的量程应为（ A）。
A、16MPa；B、10MPa；C、25Mpa；D、20MPa 。
3.标准化节流装置是（ A）。
A、文丘利管；B、偏心孔板；Ｃ、翼形动压管； D、毕托管。
4.氧化锆氧量计要得到准确的测量结果，其工作温度必须在（ B）。
A、500℃左右；B、850℃左右；C、1200℃左右；D、 600℃左右。
5.在计算机控制系统中，计算机的输入和输出信号是（ B ）。
A、模拟信号；B、数字信号；C、4-20mA的标准信号；D、开关信号。
6.补偿导线的正确敷设应从热电偶起敷到（ C ）为止。
A、就地接线箱；B、二次仪表；C、与冷端补偿装置同温的地方；D、控制室。
7.在三冲量给水调节系统中，校正信号是（ A ）。
A、汽包水位信号；B、蒸汽流量信号；C、给水流量信号D、给水压力信号。
8.热工仪表的质量好坏通常用（ B ）等三项主要指标评定。
A、灵敏度、稳定性、时滞；B、准确度、灵敏度、时滞；C、稳定性、准确性、快速性；D、精确度、稳定性、时滞。
9.锅炉灭火保护动作最主要作用是（ C ）A、跳一次风机B、跳引送风机C、切断所有燃料D、切断所有一二次风源。
10.在协调控制系统的运行方式中负荷调节反应最快的方式是（ D ）。
A、机炉独立控制方式B、协调控制方式C、汽轮机跟随锅炉方式D、锅炉跟随汽轮机方式11.DCS系统的备用电源的切换时间应小于（ D ）ms，以保证控制器不初始化。
A、1；B、2；C、3；D、5。
12.关于单元机组自动调节系统中常用的校正信号，下列叙述中错误的是（ B ）A、送风调节系统中用烟气氧量与给定值的偏差作为送风量的校正信号；B、给水调节系统中用给水压力与给定值的偏差作为送风量的校正信号；C、在燃料量调节系统中用机组实际输出的功率与负荷要求的偏差来校正燃烧率；大唐国际《热工控制系统及设备》试题━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━D、在汽压调节系统中常引入电网频率的动态校正信号，使电网频率改变时，汽轮机进汽阀不动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．选择题（每题1分，共计30分。
）1.精度为0.5级的温度表，测量范围为50～800℃，该表的允许基本误差是（ A ）。
A、±3.75℃；B、±4℃；C、±4.25℃；D、±0.35℃。
2.有一压力测点，如被测量最大压力为10MPa，则所选压力表的量程应为（ A）。
A、16MPa；B、10MPa；C、25Mpa；D、20MPa 。
3.标准化节流装置是（ A）。
A、文丘利管；B、偏心孔板；Ｃ、翼形动压管； D、毕托管。
4.氧化锆氧量计要得到准确的测量结果，其工作温度必须在（ B）。
A、500℃左右；B、850℃左右；C、1200℃左右；D、 600℃左右。
5.在计算机控制系统中，计算机的输入和输出信号是（ B ）。
A、模拟信号；B、数字信号；C、4-20mA的标准信号；D、开关信号。
6.补偿导线的正确敷设应从热电偶起敷到（ C ）为止。
A、就地接线箱；B、二次仪表；C、和冷端补偿装置同温的地方；D、控制室。
7.在三冲量给水调节系统中，校正信号是（ A ）。
A、汽包水位信号；B、蒸汽流量信号；C、给水流量信号D、给水压力信号。
8.热工仪表的质量好坏通常用（ B ）等三项主要指标评定。
A、灵敏度、稳定性、时滞；B、准确度、灵敏度、时滞；C、稳定性、准确性、快速性；D、精确度、稳定性、时滞。
9.锅炉灭火保护动作最主要作用是（ C ）A、跳一次风机B、跳引送风机C、切断所有燃料D、切断所有一二次风源。
10.在协调控制系统的运行方式中负荷调节反应最快的方式是（ D ）。
A、机炉独立控制方式B、协调控制方式C、汽轮机跟随锅炉方式D、锅炉跟随汽轮机方式11.DCS系统的备用电源的切换时间应小于（ D ）ms，以保证控制器不初始化。
A、1；B、2；C、3；D、5。
12.关于单元机组自动调节系统中常用的校正信号，下列叙述中错误的是（ B ）A、送风调节系统中用烟气氧量和给定值的偏差作为送风量的校正信号；B、给水调节系统中用给水压力和给定值的偏差作为送风量的校正信号；C、在燃料量调节系统中用机组实际输出的功率和负荷要求的偏差来校正燃烧率；D、在汽压调节系统中常引入电网频率的动态校正信号，使电网频率改变时，汽轮机进汽阀不动作。
13.关于数字式电液调节系统，下列叙述不正确的是（ D ）A、调节系统中外扰是负荷变化；B、调节系统中内扰是蒸汽压力变化；C、给定值有转速给定和功率给定；D、机组启停或甩负荷时用功率回路控制。
14.考虑到锅炉时间常数的滞后，防止汽机调速器超驰控制，协调控制系统中主蒸汽压力设定值设计了一个（ C ）环节，然后再作用到定值比较器上。
A、微分B、积分C、惯性D、比例15.关于炉膛压力的说法不正确的是（ A ）A、炉膛压力保护定值是由锅炉风烟系统承压能力决定的。
B、锅炉燃烧系统发生故障时，首先反映的就是炉膛压力的变化，然后才是其他参数。
C、炉膛压力过高，炉膛内火焰和高温烟气就会向外泄漏，影响锅炉的安全运行；D、炉膛压力过低，炉膛和烟道内的漏风量将增大，可能使不稳定或灭火。
16.直流炉影响过热蒸汽温度的主要因素（ ABCD ）A、燃料、给水比(煤水比的调节)B、给水温度C、过剩空气系数D火焰中心高度，受热面结渣。
17.为防止运行人员误操作，下列设计的逻辑不正确的是（C）A、探头冷却风压力低是禁止停探头冷却风机。
B、吸送风机控制油站电机在风机运行时禁止全停。
C、汽轮机跳闸联启直流油泵。
D、循环泵启动先开蝶阀后开泵。
18.辅控网系统基本结构中，可缺少的设备为（ B ）A、交换机B、就地操作站C、光电转换器D、冗余服务器19.稀释法测量SO2 、NOx，其稀释比为（ D ）A、1:100B、1:50C、50:1 D 、100:120.可以把单元机组看成具有两输入两输出相关的被控对象，说法正确的是（BC）A、燃料量增大，压力增大；负荷不变；B、燃料量增大，负荷、压力、主汽温度均增大；C、调门开度增大，负荷增大，压力、主汽温度降低；D调门开度变小，负荷增大，压力、温度升高。
21.对机组RB描述正确的是（B）A、给水、燃料、送风、炉膛负压控制在自动方式下运行，汽机主控可以在手动；B、给水泵RB时，主汽压力设定值的迟延时间必须为0；C、当RB工况发生时，锅炉需求指令是根据机组实际负荷指令产生；D、当RB工况发生时，汽机主控自动切换为手动。
22.不会引起汽温自动解除的条件是（D）A、汽温测量系统故障；B、锅炉MFT；C、锅炉主控指令故障；D、过大的超调23.锅炉吹扫必须满足的基本条件是（A）A、切断进入炉膛的燃料，炉膛内没有火焰，吹扫空气量达到30%额定风量；B、电除尘退出运行，风道通畅，各挡板在正确位置；C、送、吸风机启动，二次风门保证15%的开度；D、MFT动作。
24.两台引风机跳闸后，锅炉MFT，联锁（A）A、跳闸送风机；B、立即联开静叶；C、联跳空预器；D、联停冷却风机。
25.锅炉大联锁描述错误的是（A）A、两台空预器全停，联停两台送风机；B、两台一次风机全停，跳闸磨煤机；C、两台空预器全停，联停两台引风机；D、两台引风机全停，联停两台送风机。
26.关于高加的逻辑描述不正确的是（D）A、发电机甩负荷时高加解列；B、投入高加时，先投汽侧，后投水侧；C、高加投入时，先开出口门，再开入口门；D、高加解列时，先解汽侧，后走旁路；27.交直流润滑油泵的逻辑描述不正确的是（B）A、润滑油压低要联启交流润滑油泵；B、交流油泵跳闸，联锁投入时联启直流油泵；C、汽机跳闸要联启交流润滑油泵；D、主油泵出口油压低要联启交流润滑油泵。
28.发电机定子冷却水系统的逻辑描述不正确的是（C）A、定子冷却水母管压力低，联锁投入时联启备用泵；B、定子冷却水流量低跳发电机的保护定值是根据发电机进出水差压试验得出；C、定子冷却水箱水位低禁止启动定冷泵。
D、发电机断水保护也可用发电机定子线圈出水母管温度高来替代。
29.不是DEH的基本功能是（C）A、转速控制；B、阀门管理；C、定/滑压运行；D、负荷控制30.下列DCS系统异常，不构成设备障碍的是（D）A、DCS机柜死机，事件超过2小时；B、DCS系统单台操作站失去超过24小时；C、DEH显示器死机，超过4小时；D、计算机故障，影响运行操作及调整。
二．判断题（每题1分，共计26分）1．任意两种导体材料都可以配制成热电偶。
（√）2．汽轮机联跳发电机只能通过发电机逆功率保护。
（√）3．保护接地可和装置区或单元的电气保护接地网相连，不必单独设置。
（×）4．机组现出现“ASP油压高”报警信号是由于AST电磁阀动作的结果动作，此时若主汽门未关闭，应尽快申请停机。
（×）5．DEH中功率回路和调节级压力回路的投入顺序是：投入时先投功率回路，再投压力回路；切除时先切功率回路，再切压力回路。
（×）6．磨冷、热风门控制在手动，给煤机转速控制不许投自动。
（√）7．给水全程自动调节设两套调节系统，在启停过程中，当负荷低于一定程度时，蒸汽流量信号很小，测量误差很大，所以单冲量给水调节系统切换为三冲量给水系统。
（×）8．对于直流锅炉来说，调节汽温的根本手段是使燃烧率和给水量成适当比例。
（√）9．RB保护是锅炉自动减负荷的保护；RB发生时，负荷指令信号将跟踪实发发电机功率或锅炉主控输出。
（√）10．协调控制系统具有联锁保护的功能，当机组发生局部故障时，可使机组在限定范围内运行，不至造成机组停机。
（√）11．直流锅炉，随着蒸汽压力的升高，锅炉分离器出口汽温和锅炉出口汽温的惯性降低，事件常数和延迟事件降低。
（×）12．FSSS控制逻辑中的一个核心问题是通过周密的安全联锁和许可条件避免可燃性混合物在炉膛、煤粉管道和燃烧器中积存，以防止炉膛爆燃的发生。
（√）13．MFT系统设计的原则是最大限度的消除可能出现的误动作及拒动作。
（×）14．SCR法脱硝工艺流程是:液氨储罐中的液氨（约1.6MPa）通过压力调节阀将压力减到0.2-0.6MPa进入到氨蒸发器蒸发，经氨气缓冲槽后，控制一定的压力及流量和稀释空气在混合器中混合均匀，最后经喷氨格栅喷入烟道，在SCR反应器内进行脱硝反应。
（√）15．汽轮机转子不平衡、不对中、抬起高度、裂纹、碰磨及轴承磨损情况都可以通过转子径向振动支付的测量来探测。
（√）16．汽机轴位移实际上是对相对量的测量，是轴在轴向相对于汽机死点变化的量。
（×）17．由于设备可靠性的提高，目前大型火电机组汽轮机仅设计电气遮断系统，取消了机械式危急遮断装置。
（√）18．锅炉MFT后吹扫条件之一是必须无MFT动作条件。
（×）19．磨一次风量控制采用热风挡板来控制，是因为热风的风量比冷风的风量大。
（√）20．电泵停运辅助油泵联停。
（×）21．高加投入按压力级别由低到高依次投入。
切除按由高到低依次切除。
（√）22．EH油箱油温控制在40～50℃，循环油泵用于EH油箱油的加热/冷却及净化。
（√）23．机组首次启动前必须进行汽轮机调节系统的仿真试验，确认调节系统工作正常，在仿真试验时，确认各项超速保护动作可靠。
（√）24．空预器进风加热方式采用二次风热风再循环，其风量不计入总风量中。
（√）25．锅炉四管泄漏初次投入运行时应当在大于额定负荷50%以上进行调试。
（√）三．填空题（每空0.5分，共计10分）1.基于火焰的（辐射）和（频率）特性，来检测火焰的形状及辐射的能量。
2.目前火电厂SCS的三个等级为机组级、功能组级和（设备级）。
3.DCS接地分为工作接地和（安全）接地；接地的主要措施为：（静电防护）、屏蔽接地、本安接地。
4.MEH控制系统的核心是（转速自动控制），系统设有手自动无扰切换功能。
5.TSI系统检测的参数较多，但从测量角度看，实际上只测量（机械位移）。
6.氢气中含氧量低于（2%）便无法自燃。
7.中央空调系统中电加热器和送风机设有联锁，并有（无风断电）保护和超温报警功能。
8.送风动叶指令输出回路一般设置炉膛压力高（闭锁加）和炉膛压力低（闭锁减）的保护功能。
9.汽轮机调节及保安系统主要由（供油）系统、执行机构和危急遮断系统的液压控制系统组成。
10.辅控网和SIS接口通讯点至少在（3万）点以上。
11.汽轮机高压旁路系统具有抑制锅炉出口蒸汽压力（超限）的功能；低压旁路开度随再热压力增加而（减小）。
12.热控ECS系统一般只设计开关的远方合跳操作和开关（分合）状态、电流、电压、报警的监视。
13.（1975）年，第一套DCS系统问世。
14.真空泵工作液温度温度升高表示换热器（受到污染）；真空泵入口和凝汽器的压力差升高表明吸入管线上某处可能（阻塞）。
15.机组正常运行时高中压的漏汽提供低压缸汽封的用汽，多余的蒸汽通过（溢流调节阀）去往冷凝器。
