网络分析仪校准及测试
EC网络分析仪测试方法
EC网络分析仪测试方法EC网络分析仪是一种用于测试电子设备和电路的仪器，能够精确地测量电路的电气性能和信号传输特性。
在使用EC网络分析仪进行测试时，需要遵循一定的测试方法和步骤，以确保测试结果的准确性和可靠性。
下面是EC网络分析仪测试方法的详细步骤：1.准备工作在进行测试之前，首先需要准备好EC网络分析仪及其相关测试配件，如测试夹具、连接线等。
确保所有设备都处于正常工作状态，并进行必要的校准和调试。
2.连接测试设备将待测试的电路或设备连接到EC网络分析仪上，确保连接线路的质量和稳定性。
在连接过程中，应避免产生干扰或杂音，以确保测试结果的准确性。
3.设置测试参数在EC网络分析仪上设置所需的测试参数，包括频率范围、功率水平、扫描速度等。
根据测试对象的特性和需求，调整相应的参数以实现最佳的测试效果。
4.进行预测试进行预测试以验证连接和设置是否正确，以及测试系统是否正常工作。
可以使用标准件或校准器件进行校准和验证，以确保测试结果的准确性和可靠性。
5.进行主要测试在确认预测试结果正常后，进行主要的测试过程。
根据测试要求和目的，选择适当的测试模式和方法，如频率扫描、功率扫描、时域测试等。
记录和保存测试数据，以备后续分析和比较。
6.分析测试结果对测试数据进行分析和处理，提取所需的电气参数和特性，并进行图表化展示和比较。
可以使用EC网络分析仪软件进行数据处理和分析，以实现更精确和全面的测试结果。
7.解释测试结果根据分析得到的测试结果，进行合理的解释和说明，评估电路或设备的性能和可靠性。
根据测试结果，制定相应的改进方案或措施，以优化电路设计和性能。
8.撰写测试报告根据测试过程和结果，撰写详细的测试报告，包括测试方法、参数设置、数据分析和结论等内容。
报告应清晰明了，具有可操作性和可复现性，以满足相关标准和要求。
9.完成测试和总结完成测试过程后，对测试过程和结果进行总结和回顾，总结经验和教训，提出改进建议和建议。
对测试设备进行清洁和维护，以确保下次测试的准确性和可靠性。
网络分析仪校准及测试
仪器校准及产品测试规范一、校准1.1校准件的选用（1）根据不同的产品接头形式，如N型、SMA型、DIN(7/16)，我公司常用校准方式有2种，一种为SMA型校准，一种为N型校准，根据不同产品输入输出接头形式选用不同的校准件，我公司常见接头形式及配置具体如下：1.2校准方法和步骤1.2.1校准方法：（1）校准前先检查仪器通电、开机显示等是否正常（2）将仪器按电缆配置，以及附件配置进行连接，并使电缆自然弯曲放置，确保完好连接并连接正确无误（3）再根据不同产品，按《调试作业指导书》规定要求设置仪器，S参数、带宽、频点、功率、扫描点，驻波（回波）参考线设置等（4）确认各项设置符合要求后准备校准1.2.2校准步骤：1.2.2.1 N 型校准步骤第一步：PORT1端口的校准将仪器按键面板按→→→→将校准件“OPEN ”件与电缆Port 1端口完好连接，按，待该软键上出现“√”时，将“OPEN ”取下，再将“Short”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Short ”取下，再将“Load ”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Load”取下,PORT1端口校准完成，将各校准件PORT2端口如上操作。
第二步：PORT2端口的校准将各校准件按如上方法接到PORT2端口，往下操作，校准PORT2端口，略。
第三步：直通校准将仪器电缆PORT1和PORT2用“直通”对接，按键，待该软键上出现“√”时，按直通校准完成。
第四步：观察校准值根据仪器所设置相关频点，观察S11、S22通道，如果设置为驻波，显示值应接近1.00，回波值应大于55 dB 以上，S21通道损耗值应接近0.00dB,方可认为校准正确。
第五步:校准、设置保存与调用（1）保存：按硬件，再按软菜单→向下键→ Save as ”对话框，选择需要保存文件的路径，按对应产品型号将校准设置文件命名，按保存校准设置。
Aglient(E5071C) 网络分析仪校准
参数设定
模式设定--Format，选中smith R+jx
参数设定（FE1058）
起始频率设定--start：500MHz
参数设定
终止频率设定--stop值：3GHz
参数设定
扫描点数设定--Sweep Setup：401
校准
校准– Cal—Calibrate—1-port cal
校准
连接校准器的Open端口连接，点击open开始open校准
VSWR测试
连接高频测试头，取制品进行VSWR测试
The End! THKS~
校准连接校准器的short端口连来自，点击short开始short校准
校准
连接校准器的match端口连接，点击load开始load校准
校准
执行校验--Done
校准
VSWR驻波比设定—format--SWR格式 比例设定--Scale设定Y轴为5
保存测试环境
保持测试环境—Save—file dialog--save
Aglient（E5071C) （ 网络分析仪校准
制成： 制成：赵静 审核： 审核：陈娜 时间： 时间：2011.12.16
摘要: 摘要
• • • • • • 还原初始设定 选择校验通道 参数设定 校准 保存测试环境 VSWR测试
还原初始设定
按绿色的Preset按钮还原初始值
选择校验通道
选择信号传输方式--Meas
Aglient(E5071C)网络分析仪校准
参数设定（FE1058）
起始频率设定--start：500MHz
参数设定
终止频率设定--stop值：3GHz
参数设定
扫描点数设定--Sweep Setup：401
校准
校准– Cal—Calibrate—1-port cal
校准
连接校准器的Open端口连接，点击open开始open校准
校准
Aglient（E5071C) 网络分析仪校准
制成：赵静 审核：陈娜 时间：2011.12.16
摘要:
• 还原初始设定 • 选择校验通道 • 参数设定 • 校准 • 保存测试环境 • VSWR测试
还原初始设定
按绿色的Preset按钮还原初始值
选择校验通道
选择信号传输方式--Meas
参数设定
模式设定--Format，选中smith R+jx
ห้องสมุดไป่ตู้
VSWR测试
连接高频测试头，取制品进行VSWR测试
The End! THKS~
连接校准器的short端口连接，点击short开始short校准
校准
连接校准器的match端口连接，点击load开始load校准
校准
执行校验--Done
校准
VSWR驻波比设定—format--SWR格式
比例设定--Scale设定Y轴为5
保存测试环境
保持测试环境—Save—file dialog--save

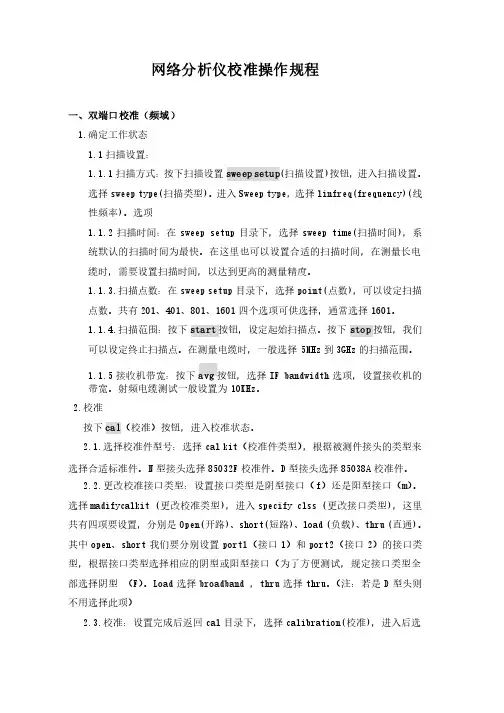

网络分析仪校准规程
网络分析仪校准操作规程一、双端口校准（频域）1.1.确定工作状态确定工作状态确定工作状态1.1扫描设置：扫描设置：1.1.1扫描方式：按下扫描设置sweep setup (扫描设置扫描设置))按钮，进入扫描设置。
选择sweep type(type(扫描类型扫描类型扫描类型))。
进入Sweep type type，，选择linfreq(frequency)(linfreq(frequency)(线线性频率性频率))。
选项。
选项1.1.2扫描时间：在sweep setup 目录下，选择sweep time(sweep time(扫描时间扫描时间扫描时间))，系统默认的扫描时间为最快。
在这里也可以设置合适的扫描时间，在测量长电缆时，需要设置扫描时间，以达到更高的测量精度。
1.1.3.1.1.3.扫描点数：在扫描点数：在sweep setup 目录下，选择point(point(点数点数点数))，可以设定扫描点数。
共有201201、、401401、、801801、、1601四个选项可供选择，通常选择16011601。
1.1.4.1.1.4.扫描范围：按下扫描范围：按下start 按钮，设定起始扫描点。
按下stop 按钮，我们可以设定终止扫描点。
在测量电缆时，一般选择5MHz 到3GHz 的扫描范围。
的扫描范围。
1.1.5接收机带宽：按下avg 按钮，选择IF bandwidth 选项，设置接收机的带宽。
射频电缆测试一般设置为10KHz 10KHz。
2.2.校准校准校准按下按下cal （校准）按钮，进入校准状态。
（校准）按钮，进入校准状态。
2.1. 2.1.选择校准件型号：选择选择校准件型号：选择cal kit kit（校准件类型）（校准件类型），根据被测件接头的类型来选择合适标准件。
选择合适标准件。
N N 型接头选择85032F 校准件。
校准件。
D D 型接头选择85038A 校准件。
校准件。
2.2. 2.2.更改校准接口类型：设置接口类型是阴型接口（更改校准接口类型：设置接口类型是阴型接口（f ）还是阳型接口（）还是阳型接口（m m ）。
网络分析仪校准(E5062A) 作业指导
4. 将开路校准器连接到port1口测试线另一端，见图5.3图5.35. 选中“Port1 Open”项——>按[Enter]确认，进行开路校准，Port1 Open校准器(一)视图：左侧打“√”表示开路校准完成，见图5.4；6. 同样的方法进行短路校准（Port1 Short）和负载校准（Port1校准器(二)视图：Load），见图5.5；五、校准步骤（校准器(一)为例）1. 准备标准校准器一套，包括开路校准器、短路校准器、负载校准器直通校准器，见左图；2. 选择校准模式：按键[Cal]——> Calibre ——>2-Port Cal——>Reflection；3. 将两根测试线分别接到网分仪的两个测试口PORT1、PORT2，测试线的另一端不接任何转接头，见图5.1、图5.2；第 1 页网络分析仪校准（E5062A） 作业指导工艺文件号拟制：2015-4-28签名**************有限公司直通 负载 开路 短路直通 短路 开路 负载注：该组校准器使用时需要通过直通转接。
”项——>按[Enter]退到上一层，选中“Transmission”项——>按[Enter]进入；9. 将直通校准器连接到port1口和port2口，见图5.7、图5.8；2. Port1口接上负载校准器，要求反射＜-40dB，校准器(一)视图：同理，Port2口接上负载校准器，要求反射＜-40dB，见图6.2；图5.8校准器(二)视图： 3. 校准结果确认后网分仪可正常使用，如有问题请重新校准。
10. 选中“port1-2 Thru”项——>按[Enter]确认， 进行校准，port1-2 Thru左侧打“√”表示校准完成，见图5.9；图5.911. 两通道校准完成，选中“Return”项——>按[Enter]退到上一层选中“Done” ——>按[Enter]确认；拟制：2015-4-28签名直通 负载 开路 短路直通 短路 开路 负载注：该组校准器使用时需要通过直通转接。
网络分析仪校准方法
网络分析仪校准方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（网络分析仪校准方法）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为网络分析仪校准方法的全部内容。
培训资料1.仪表的设置:1。
1分屏开机后，默认状态为未撤分的单屏显示，这时应将屏幕设置为上下分屏显示，操作步骤如下：先按DISPLAY软键，然后在屏幕右侧的选项菜单中选取DUAL IPUAD SETUP项,将CHAN ON OFF开关打到ON就可将屏幕分为两屏1。
2 设置两屏对应项目1.2.1此项相关名词如下CHAN 1 ――信道1 CHAN 2 ――信道2S11 ――正向回波状态S12 ――正向通带状态S22 ――反向回波状态S21 ――反向通带状态LOG MAG――回波状态PHASE ――相位状态SWR ――驻波比状态DELAY ――时延状态1.2。
2信道设置原则1.2。
2。
1一般将CHAN 1（信道1）设置为SWR（驻波比状态）,将CHAN 2（信道2）设置为S12或S21（正、反向通带状态）。
当产品有特殊指标要求时也可根据实际情况选取各项目。
比如：800M双时延就需要设置DELAY（时延状态）和PHASE（相位状态）。
1.2.2。
2 S12和S21使用原则：一般将TX端（发射端口）设置成S21状态，RX端（接收端口）设置成S12状态。
此两个方式不同之处主要表现为插入损耗的大小和带外抑制的大小,相对S12状态来说,S21状态时的指标会较差一点.1.2。
3设置信道1步骤如下:在屏幕右侧选项菜单中，先按CHAN 1软键，再按MEAS软键选取S11项，将S11设置成驻波比状态，操作为按FORMAT软键会出现几个常用选项：LOG MAG、PHASE、DELAY、SWR。
网络分析仪的校准方法
网络分析仪的校准方法网络分析仪（Network Analyzer）是一种用于测量和分析电路、设备或系统中信号传输和传输特性的仪器。
为了确保测量结果的准确性，网络分析仪需要定期进行校准。
以下是网络分析仪的校准方法及其主要步骤。
1. 校准需求分析在进行校准之前，需要明确校准的目的和要求。
根据测量对象和应用要求，确定准确度、频率范围、阻抗范围等校准参数。
2. 校准器件准备校准前需要准备标准校准器件，如标准电阻、标准电容、标准电感等。
这些标准器件需要具有高精度和稳定性。
3. 平面校准网络分析仪的平面校准是指对测试仪器的各个通道进行校准，包括接收通道和发射通道。
平面校准分为开路校准、短路校准和负载校准三个步骤。
- 开路校准：将校准器件中的信号引线断开，将通道连接到开路校准器件上，并进行校准，以消除通道中的开路时的反射。
校准过程中会通过测量仪器记录反射系数和相位信息。
- 短路校准：将校准器件中的信号引线短接在一起，将通道连接到短路校准器件上，并进行校准，以消除通道中的短路时的反射。
- 负载校准：将校准器件中的信号引线连接到标准负载上，将通道连接到负载校准器件上，并进行校准，以消除通道中的负载时的反射。
完成平面校准后，网络分析仪的通道会自动消除对应的开路、短路和负载时的反射影响，从而提高测量结果的准确性。
4. 扩展校准平面校准只能消除通道内的反射影响，而不考虑传输线路的传输特性。
为了更准确地反映被测设备或系统的性能，需要进行扩展校准。
扩展校准包括传输校准和参考平面校准。
- 传输校准：通过直接连接参考平面并扫描自由空间校准进行传输校准，以校准仪器的传输损耗和延迟。
在传输校准中，参考平面位于校准设备与被测设备之间。
- 参考平面校准：将校准器件的参考平面与校准设备的参考平面连接，并进行校准，从而消除校准设备参考平面的反射影响。
5. 频率响应校准频率响应校准是指校准仪器的输入和输出之间的功率响应，可以通过将信号引线连接到标准电阻、标准电容和标准电感等设备上进行校准。
实验二网络分析仪的校准
实验二网络分析仪的校准PB11210156韦俞鸿一．实验目的1.了解网络分析仪校准的概念；2.熟悉网络分析仪单端口和双端口校准步骤；3.理解校准后终端负载Open，Short，Load（50欧姆）的传输线特性。
二．实验要求1.严格按照实验操作规范进行操作，注意安全，不要损坏仪器；2.按照文档提供的操作步骤完成实验，得到最后结果，并以实验报告的形式提交。
三．实验结果及分析(思考题在各电路图的分析中回答)（一）.单端口校准进行校准步骤后，得到的S11参数图形如下：a).Short:比较未校准之前，可以发现校准之后，S11的幅度等于0dB了，达到了分析值，而且从Smith圆图可看到圆弧贴在了零电阻线上，从短路线开始，但却不是汇在短路线那一点上，至于是一段弧线的原因是，由于校准器件不是理想的，由于电荷作用，短路原件还是存在电感效应的，故负载阻抗ZL并不是理想的0电阻，而是存在L，在仪器上读到了L0，L1，L2，L3四个电感值，（单位分别为H,H/Hz,H/Hz2,H/Hz3,应是各阶电感值吧）使得ZL的虚部仍会受频率的影响，而这个误差是没有在校准过程中考虑掉的，所以随着扫描频率的范围（30k~3GHz），会出现一段等r线上的弧线。
b).Open:同上Short负载时分析，比较未校准之前，可以发现校准之后，S11的幅度等于0dB了，达到了分析值，而且圆弧也贴在了零电阻线上，从开路线开始，但却不是汇在开路线那一点上。
由于校准器件不是理想的，通过电荷作用，开路元件还是存在电容效应的，故负载阻抗ZL并不是理想的0电阻，而是存在C，在仪器上也能读到C0,C1,C2,C3的值（其中C0为fF级，其他三个更小，单位分别为F,F/Hz,F/Hz2,F/Hz3，使得ZL的虚部也仍会受频率的影响，所以随着扫描频率的范围（30k~3GHz），会出现一段等r线上的弧线。
c).Load(50欧姆)：同上Short负载时分析，可以发现校准之后，Smith作图更准确的汇聚在了r=1，某=0的匹配点上。
网络分析仪校准方法
网络分析仪校准方法网络分析仪是一种测量网络参数和数据的专用仪器。
它可以测量各种类型的网络参数，包括传输速率、抖动、延迟和丢包率等。
网络分析仪能够帮助网络管理员诊断网络性能，解决网络问题，提供准确的数据，确保网络的可靠性和性能。
网络分析仪的正确使用需要进行校准。
网络分析仪校准的目的是保证测量出的网络参数的准确性，以便测量和维护网络的稳定性和可靠性。
网络分析仪校准也有助于提高测量仪器的灵敏度和可靠性，因此，可以节省时间和费用，改善网络运行效率。
网络分析仪校准通常有以下几种方法：1.感耦合连接校准(LCL)是一种常用的网络分析仪校准方法，通过电感耦合连接，低频周期性信号可以被保留，并可以量化和测量。
网络分析仪通过将低频信号与参考值比较，可以确定网络参数的准确性。
2.发类型校准是另一种常用的网络分析仪校准方法。
网络分析仪会通过激发特定的波形，来确定网络参数的准确性。
此外，网络分析仪还可以用来校准电压和频率。
3.振幅响应校准是另一种网络分析仪校准方法，它可以校准信号的振幅、相位和频率等参数，从而确保网络分析仪能够准确测量网络参数。
4.对网络分析仪进行综合校准，以确保其准确度和性能。
综合校准可以确保网络分析仪能够测量出的数据的准确性，并能够提供精确的数据。
正确的网络分析仪校准是网络管理员为实现网络的最佳性能而进行的重要步骤，此外，校准的正确性还可以确保网络可以得到有效的维护，从而改善网络的可靠性和性能。
因此，在使用网络分析仪之前，应该进行校准，以确保网络分析仪测量出的数据的准确性，确保网络的可靠性和性能。
校准不仅可以确保测量出的网络参数的准确性，而且可以改善网络的运行效率，节省时间和费用，从而提升网络的性能和可靠性。
此外，建议定期进行网络分析仪校准，以备不时之需。
网络分析仪校准方法
网络分析仪校准方法
网络分析仪是一种用于测量网络参数，以及电缆和电缆系统性能的测试仪器。
它可以测量和记录一系列网络参数，包括噪声，纹波，信息传输率，延迟，上行/下行速率等。
网络分析仪的正确使用需要
经过准确的校准才能得到准确的结果。
本文详细介绍了网络分析仪的校准方法。
首先，在进行网络分析仪校准之前，需要先准备好必要的工具和设备，包括网络分析仪，校准设备，测试台，安全材料等。
然后，把网络分析仪安装到测试台上，确保它以正确的方式连接到待测网络。
接下来，将网络分析仪连接到校准设备，并确保它被正确的输入校准信号，它可以模拟各种不同类型的参数，来进行校准。
最后，根据校准过程中网络分析仪显示的结果，来进行必要的调整和修改，直到最终达到校准规格为止。
此外，一些新型的网络分析仪可以使用自动校准程序来进行校准，这种自动校准程序可以自动识别校准标准，并以最快的速度将网络分析仪校准到此规格。
这非常方便，可以减少校准的时间，并且可以更好的保证测量的准确性。
最后要说明的是，在操作网络分析仪时，除了遵守上述步骤外，还要注意网络分析仪的使用环境，以及需要注意的安全规则，例如避免在高温、高压、潮湿或非常接近电源的环境中使用网络分析仪，同时也要避免使用损坏的仪器进行校准。
以上就是网络分析仪校准方法的介绍。
要想能够准确的使用网络
分析仪，正确的校准是至关重要的，正确的校准能够确保网络分析仪能够准确的测量和记录网络参数，以及电缆和电缆系统性能，从而保证网络的正常运行。
网络分析仪校准方法
网络分析仪校准方法
网络分析仪是一种广泛应用的测量仪器，用于检测电路和线缆中电压、电流、功率等参数。
尽管这些仪器具有强大的性能，但它们也需要经常校准才能保持准确性。
因此，熟悉网络分析仪校准方法对获得准确数据非常重要。
首先，为了进行网络分析仪校准，需要准备一台标准参考仪，并在参考仪和要校准的网络分析仪之间建立一个串联的电路。
接着，将标准参考仪调节至任意一个电气参数，如电压、电阻、温度或功率，这样要校准的网络分析仪就能获得一个参考值，参考仪和网络分析仪之间的差异就是误差。
接下来，使用特殊的校准程序将该误差补偿回网络分析仪中，调节网络分析仪的参数，以达到校准的目的。
在校准的过程中，将网络分析仪的设置与预设值进行比较，如果出现偏离，就需要通过互补变化，调节到预设的值。
最后，将标准参考仪收束，网络分析仪就可以完成校准，从而达到准确测量的要求。
另外，使用网络分析仪进行测量时，也需要注意其他因素，这些因素可能会对网络分析仪的测量准确度产生影响。
例如，测量电压时，电源负载变化可能会影响测量结果；测量电流时，测量线缆的阻抗变化也可能会影响测量结果。
因此，为了更准确地测量，需要经常进行检查和校准，以确保网络分析仪的准确性。
总之，对网络分析仪的正确校准可以提高测量结果的准确性，有助于为用户提供更可靠的测量数据。
正确的网络分析仪校准方法是有
效提高测量精度的关键，其步骤包括安装标准参考仪，获取参考值，进行补偿，完成校准等；此外，在实际测量时，还应注意因素变化可能带来的影响，以保证最终测量结果的准确性。
E5071C网络分析仪测试方法
E5071C网络分析仪测试方法1.基本设置：首先，将E5071C网络分析仪连接到电源，并确保仪器的正常启动。
然后，确定要测试的电路或网络的连接方式，并确保所有电缆和端口都正确连接。
2.仪器校准：在进行任何测试之前，必须对E5071C进行仪器校准。
校准过程可以通过自动校准程序完成，也可以通过手动校准程序完成。
校准程序将确保仪器能够正确地测量和分析电路或网络的信号。
3.测试准备：在进行具体的测试之前，需要确定测试的频率范围和功率范围，并设置仪器的相关参数。
此外，还需要确定要使用的测试模式和功能，例如S参数测量、功率测量、噪声系数测量等。
4.数据采集：在测试过程中，需要设置所需的测试点，并选择相应的参数进行数据采集。
可以通过手动选择测试点，也可以通过设置自动扫描程序来自动选择测试点。
在采集数据时，可以选择保存数据，以便后续分析和比较。
5.数据分析：在数据采集完成后，可以对采集到的数据进行分析。
可以使用E5071C自带的分析软件进行数据处理和图形显示，也可以将数据导出到其他分析软件进行进一步处理。
利用数据分析，可以得出关于电路或网络性能的定量和定性的结论。
6.结果评估：最后，根据数据分析的结果，可以对电路或网络的性能进行评估。
可以根据所需的指标和规范，对测试结果进行比较和分析，以确定电路或网络是否满足要求。
需要注意的是，E5071C网络分析仪测试方法在不同的应用领域和测试对象上可能会有所差异。
因此，在具体的测试过程中，需要根据实际情况和要求进行相应的调整和定制。
同时，对于不熟悉E5071C网络分析仪的用户来说，还可以参考仪器的使用手册和相关应用指南，以获得更详细和专业的测试方法。
网分校准及使用 (1)
C6S发射板SWR参数
如果S11<-40dB则校准成功，否则重新校准
11.点击格式按钮，切换到smith圆图下；点 击标记按钮，查看显示与负载标识是否一致
标记按钮 视图格式按钮
12.选用适当的配件连接天线，即可测量天 线的反射参数。
UHF天线smith图Fra bibliotekUHF天线SWR
C6S发射板smith参数
上感下容，左并右串
网络分析仪的校准与使用
研发部
网络分析仪的校准
1.仪器、标准件及配件 网络分析仪
标准件 标准件 标准件 开路 短路 负载 扩展端口A 扩展端口B
软键盘
输入区
系统及设置
测量 源配置 功能区
2. 按下电源打开网络分析仪
3. 选择测量类型（S11反射）并进行校准
4. 选择FREQ，输入校准频率范围
频率单位 软键盘
6. 点击校准按钮，校准端口选择
7. 标准件校准（开路、短路、负载） 按照要求连接好开路标准件，点击测量
8. 开路测量完成后，提示连接短路标准件 连接短路标准件，点击测量
9. 短路测量完成后，提示连接负载标准件 连接负载标准件，点击测量
10. 负载测量后，查看是否校准成功
网络分析仪测试介绍
Mag<AMin>
DUT
Time Amplitude
AM <dB >
Q
Mag<AMout>
PM <deg>
Output Response
Mag<PMout>
Time
I AM to PM conversion can cause bit errors
page 20
网络分析仪
网络分析仪测试基本概念 网络分析仪 工作原理 误差和校准 ENA PNA
平衡/非平衡转换
page 3
射频信号在器件中的传播
入射 反射
透射
Lightwave
RF/MW
page 4
网络分析仪测试要讨论的问题
器件性能的描述: 传输特性; 反射特性
器件传输特性/反射特性的指标定义 ?
Gain, Phase, Group delay
VSWR, , , Impedance
反射特性
输入
R
反射
A
反射特性
Reflected
A
=
Incident
R
SWR
S参数 S11,S22
反射系数 ,
反射损耗
阻抗 R+jX, G+jB
输出
B
传输特性
Transmitted
B
Incident = R
增益
S参数 S21,S12
传输系数 T,
群延时 Delay 相位 Phase
page 15
S参数的定义
Range1 Range2 Range3 ….
源功率控制
ALC
源
ALC Driver
网络分析仪测试步骤
网络分析仪测试步骤1.准备工作在进行网络分析仪测试之前，需要做一些准备工作。
首先，确定测试的目标和要测试的网络部分。
检查网络分析仪的状态，确保仪器正常运行。
准备测试所需要的适配器、接头和电缆等配件，并确保它们与被测设备相匹配。
2.连接网络分析仪将网络分析仪与被测设备连接起来。
使用正确的适配器和电缆，确保连接的牢固和可靠。
根据被测设备的类型和通信接口，选择正确的接头和电缆连接。
3.配置网络分析仪打开网络分析仪的电源，确保仪器正常启动。
根据测试的要求和网络的特性，配置分析仪的各项参数。
例如，选择合适的频率范围、带宽和功率级别。
设置测量的时间和数据点数。
配置分析仪的参考面和校准。
4.校准网络分析仪在进行测试之前，需要对网络分析仪进行校准。
校准是一项重要的工作，它可以消除测量误差和提高测试的准确性。
校准包括参考面的校准和插入损耗的校准。
根据仪器的类型，可以选择自动校准或手动校准。
5.进行网络测试在完成校准之后，可以开始进行网络测试了。
根据测试的要求，选择合适的测试模式和指标。
例如，可以测试网络的频率响应、传输损耗、回波损耗、跨导特性等。
对于数字网络，还可以测试位错误率、误码率等性能指标。
6.分析测试结果完成测试后，网络分析仪会生成测试结果和数据。
根据需要，可以对测试结果进行分析和解释。
例如，可以绘制数据曲线、频谱图和功率谱图等。
通过分析测试结果，可以评估网络的性能和质量，找出问题的原因和位置。
7.故障排除如果测试结果不符合预期，或者发现网络故障，需要进行故障排除。
根据测试结果和分析，确定网络故障的原因和范围。
逐步排查和解决问题。
可以使用网络分析仪的其他功能和工具，如追踪功能、事件记录器和故障定位器等。
8.生成报告在完成测试和故障排除之后，可以生成测试报告。
报告应包括测试的目的、方法、结果和结论等内容。
报告可以用于记录和总结测试的过程和结果，也可以用于沟通和交流工作。
网络分析仪是一种复杂的仪器，测试过程需要一定的技术和经验。
