光差保护装置更换方案
光源更换施工方案(3篇)
第1篇一、项目背景随着科技的进步和照明技术的不断发展，照明设备在满足基本照明需求的同时，也在不断地追求节能、环保、舒适和美观。
光源作为照明设备的核心部件，其更换和维护对于提高照明效果、降低能耗具有重要意义。
本方案旨在为光源更换施工提供一套科学、合理、高效的施工流程和操作规范。
二、施工目标1. 确保光源更换施工质量，达到预期的照明效果。
2. 确保施工过程中安全、环保，降低施工对环境和人员的影响。
3. 确保施工进度，按时完成施工任务。
4. 确保施工成本控制，合理利用资源。
三、施工范围1. 办公室、会议室、走廊等室内照明光源更换。
2. 室外道路、景观照明光源更换。
3. 特殊场所（如手术室、实验室等）照明光源更换。
四、施工准备1. 技术准备- 熟悉相关国家及地方照明标准、规范。
- 研究照明设备的技术参数和性能特点。
- 制定详细的施工方案和操作规程。
2. 人员准备- 组织施工队伍，明确各工种人员职责。
- 对施工人员进行技术培训和安全生产教育。
3. 材料准备- 准备更换用的光源、灯具及相关配件。
- 准备施工工具、安全防护用品等。
4. 现场准备- 清理施工现场，确保施工环境整洁、安全。
- 设置安全警示标志，防止意外事故发生。
五、施工流程1. 现场勘查- 对施工区域进行实地勘查，了解照明设备的布局、数量、类型等。
- 确定光源更换的方案和施工难点。
2. 施工准备- 根据勘查结果，制定详细的施工方案。
- 准备施工所需材料和工具。
3. 断电操作- 在施工前，切断施工区域的电源，确保施工安全。
- 设置安全警示标志，防止误操作。
4. 拆除旧光源- 使用专用工具拆除旧光源，注意保护灯具和线路。
- 清理拆除过程中产生的垃圾。
5. 安装新光源- 根据灯具型号和规格，选择合适的新光源。
- 按照操作规程，安装新光源。
6. 调试与验收- 开启电源，对更换后的光源进行调试，确保照明效果。
- 验收施工成果，符合设计要求。
7. 清理现场- 清理施工现场，恢复原状。
NSP 715光差保护装置
平鲁败虎堡风电场35kV配电室备用开关314柜体呵护装置更换之老阳三干创作的影响分析光伏站接入系统需由风场35kV备用间隔314接入系统, 现有装置于备用开关314柜体上的呵护装置DCAP 3000无法满足光伏至风场线路区内故障全线速动的要求, 需更换为南瑞NSP 715线路光差呵护装置, 具体工作内容为：1．呵护装置的装置, 线路光差呵护可以采纳独自组屏装置或就地装置, 一般线路光差呵护均采纳现场独自组屏装置, 而光伏接入风场侧线路呵护是采纳就地装置, 装置位置为开关柜柜体.由于新增呵护装置与原有呵护装置尺寸分歧, 需重新开孔进行装置；2．呵护装置硬压板开孔, 原有呵护硬压板为呵护跳闸和重合闸压板, 新增呵护装置为光差呵护, 需增加差动呵护投入硬压板；3．呵护装置至二次端子排的配线, 新增呵护装置背板插件位置与原有呵护装置位置分歧, 需重新配线；4．光伏线路光差呵护采纳专用光纤通道, 需由风场继电呵护室通信柜光伏站光纤配线架处铺设至备用开关314的光缆；5．需放置光伏电度表屏至314备用开关计量回路二次电缆.6．新增呵护装置接入现有综自需, 需由314开关柜处放置485通讯电缆至继电呵护室通讯管理机；对我站的影响：1．呵护装置采纳就地装置, 装置位置为开关柜柜体上时, 由于装置装置尺寸分歧, 要重新开孔或扩年夜现有装置孔, 原有DCAP3000呵护装置如需恢复时, 只能在柜体上重新打孔；2．新增呵护差动压板对以后装置恢复不会有影响；3．新增呵护装置至端子排二次配线, 由于装置分歧, 原理分歧, 需重新配线, 可是机构至端子排二次接线不会有改动, 呵护、丈量CT、PT回路不会改变, 原有遥信量需重新接入新增装置, 如以前设计的断路器位置、开关储能状态、接地刀闸位置信号等均不变；4．光缆以及计量二次电缆的放置对以后装置恢复不会有影响；5．要求光伏出具变更说明, 方便原有呵护装置恢复时接线使用；新增呵护装置装置完成后, 进行传动时, 应对装置进行整组试验, 测试各回路接线正确性；附更改示意图：此次改动为新增呵护装置NSP 715至柜内端子排的接线, 右侧二次装置接线不发生改动.。
XX变主变保护装置更换施工方案
35kVXX变电站主变保护装置更换施工方案二〇一二年十二月一日说明一、本施工方案一式六份，分别送局生技部、安监部、调度中心、变电管理所,另一份放在施工现场，一份单位存档.二、施工方案经过上级审批通过后,必须严格按计划执行,各类施工必须按计划时间开工及在计划工期内完成.三、施工方案中的各类施工,如涉及到需要办理停电第一种工作票时必须按规定报票。
四、较大型的施工项目，如需有关部门人员到施工现场的，应事先告知。
五、在施工过程中如需申请中间验收的应及时通知相关部门人员组织中间验收，并妥善保管中间验收结论。
六、工程完工后申请竣工验收，经验收合格后，办理竣工报告及移交相关资料等。
编制: 审核：会审:批准:35kV草XX站主变保护装置更换施工方案一工程概况：由于草塘变主变差动保护装置差动保护存在缺陷,为了进一步保护证电网的安全运行，提高供电可靠性，根据局工作安排,需对35kVXX 变电站主变保护装置进行更换。
主要工作如下：1、拆除原主变保护保护装置CSC221N,在该安装位置处安装新保护装置CSC—1、对柜面平布置需进行调整，装设保护压板面板下移；将最下面块面板上移一个位置；3、将五防电编码锁安装位置进行调整，对面板开孔，安装非电气量保护装置二组织措施:1、工作任务:草塘变电站主变保护装置更换工程施工2、现场人员安排及职责分工：电力调度控制中心总协调负责人：XXX—全面负责具体实施工作的协调管理工作负责人：XXX-全面负责具体神话工作的协调管理安全负责人:XXX—负责安全监督、工作人员的(包括厂家技术员)的监护技术负责人：XXX—负责技术监督，工作完毕后的资料报告的收集、整理、上报工作班成员：XXX、XXX 、厂家技术人员(1名）3、工作班成员必须严格遵守工地纪律，文明施工，施工完毕做到“工完、料尽、场地清"。
4、施工结束必须严格执行验收制度,验收合格后方可投运.5、计划工作时间为：2012 年月日－月日。
光差保护安装施工方案
光差保护安装施工方案1. 引言光差保护是一种用于保护光缆的装置，主要用于防止由于外界施工作业或人为因素导致光纤光缆破坏或削弱，从而影响光信号的传输质量。
本文档旨在介绍光差保护的安装施工方案，以确保光缆的稳定传输和可靠性。
2. 施工前准备在进行光差保护安装施工前，需要进行以下准备工作：2.1 设计方案确认确认光差保护的设计方案，包括安装位置、光差保护的型号和数量等。
根据设计方案准备所需的材料和工具。
2.2 施工区域准备准备施工区域，清理施工区域内可能存在的障碍物和杂物，确保施工区域的无尘、无湿并具备良好的光源条件。
2.3 确认施工人员和责任分工确认施工人员，安排合适的施工班组和个人，明确各施工人员的责任分工，确保施工的高效进行。
3. 施工步骤3.1 固定光差保护装置根据设计方案要求，使用合适的固定装置将光差保护装置固定在光缆所在的位置。
确保固定装置牢固可靠，避免装置晃动或松动。
3.2 进行光缆连接根据设计方案，将光差保护装置与光缆进行连接。
连接时需要注意光纤的损耗情况，确保连接质量良好。
使用适当的工具进行光纤的熔接或机械连接。
3.3 进行光差测试在连接完成后，进行光差测试以验证连接是否正常。
使用光差仪等测试设备进行测试，确保光差保护功能正常。
3.4 进行外部保护根据设计方案，对光差保护装置进行外部保护。
使用合适的保护套管或护盒等材料对光差保护装置进行包裹，以保护光差装置免受外界环境影响。
3.5 清理施工现场施工完成后，对施工现场进行清理，清除施工过程中产生的杂物和垃圾。
确保施工现场整洁有序。
4. 施工安全注意事项4.1 注意施工人员安全施工人员在进行光差保护安装施工时，要注意个人安全，遵守施工现场的安全规定，佩戴个人防护装备，确保施工过程中不发生人员伤害事件。
4.2 注意施工工具使用安全在施工过程中，使用合适的施工工具，确保工具的正常使用和安全操作。
禁止使用损坏的工具进行施工。
4.3 注意光纤连接安全在进行光纤连接时，要小心操作，避免光纤受损，尤其是在进行光纤熔接时，要注意熔接机的使用方法和光纤燃烧的危险。
光差保护实验报告
一、实验目的1. 理解光差保护的基本原理和功能。
2. 掌握光差保护装置的安装、调试和操作方法。
3. 通过实验验证光差保护在实际电力系统中的应用效果。
二、实验原理光差保护是一种基于光纤差动原理的保护装置，它利用光纤通道将两侧断路器的电气量进行对比，当流入电流等于流出电流时，产生差流达到保护定值即动作。
光差保护具有全线快速保护、动作可靠等优点，在电力系统中得到广泛应用。
三、实验器材1. 光差保护装置一套2. 光纤通道一套3. 断路器一套4. 电源一套5. 测试仪器一套四、实验步骤1. 安装与调试（1）按照说明书要求，将光差保护装置安装在相应的断路器上。
（2）连接光纤通道，确保光纤连接牢固。
（3）调整光差保护装置的参数，包括保护定值、延时等。
（4）检查电源和测试仪器的正常工作。
2. 实验操作（1）模拟故障情况，例如单相接地故障，观察光差保护装置的动作情况。
（2）记录光差保护装置的动作时间、动作电流等参数。
（3）分析光差保护装置的动作效果，与理论预期进行对比。
3. 实验数据与分析在实验过程中，记录以下数据：（1）故障类型：单相接地故障（2）故障电流：50A（3）光差保护装置动作时间：0.1秒（4）光差保护装置动作电流：50A通过实验数据分析，得出以下结论：1. 光差保护装置在模拟故障情况下能够迅速动作，动作时间为0.1秒，满足实际电力系统的保护要求。
2. 光差保护装置的动作电流与故障电流相等，表明光差保护装置的动作可靠。
3. 光差保护装置在实际应用中，能够有效保护电力系统，提高电力系统的安全性和可靠性。
五、实验结论1. 光差保护装置是一种有效的保护装置，具有全线快速保护、动作可靠等优点。
2. 通过实验验证，光差保护装置在实际电力系统中具有良好的应用效果。
3. 在今后的电力系统保护工作中，应进一步推广光差保护装置的应用。
六、实验建议1. 在实际应用中，应根据电力系统的具体情况，选择合适的光差保护装置。
2. 定期对光差保护装置进行检查和维护，确保其正常运行。
光纤差动保护装置原理分析及其调试、运行注意事项

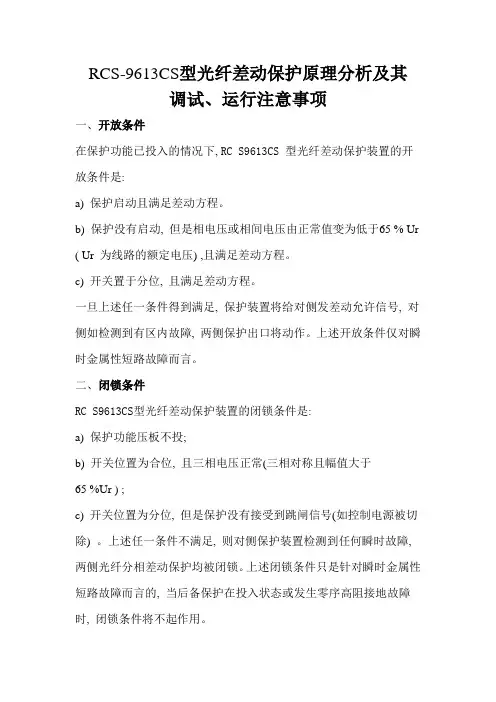

RCS-9613CS型光纤差动保护原理分析及其调试、运行注意事项一、开放条件在保护功能已投入的情况下, RC S9613CS 型光纤差动保护装置的开放条件是:a) 保护启动且满足差动方程。
b) 保护没有启动, 但是相电压或相间电压由正常值变为低于65 % Ur ( Ur 为线路的额定电压) ,且满足差动方程。
c) 开关置于分位, 且满足差动方程。
一旦上述任一条件得到满足, 保护装置将给对侧发差动允许信号, 对侧如检测到有区内故障, 两侧保护出口将动作。
上述开放条件仅对瞬时金属性短路故障而言。
二、闭锁条件RC S9613CS型光纤差动保护装置的闭锁条件是:a) 保护功能压板不投;b) 开关位置为合位, 且三相电压正常(三相对称且幅值大于65 %Ur ) ;c) 开关位置为分位, 但是保护没有接受到跳闸信号(如控制电源被切除) 。
上述任一条件不满足, 则对侧保护装置检测到任何瞬时故障, 两侧光纤分相差动保护均被闭锁。
上述闭锁条件只是针对瞬时金属性短路故障而言的, 当后备保护在投入状态或发生零序高阻接地故障时, 闭锁条件将不起作用。
三、特殊试验条件下的反应特殊试验条件下RC S9613CS型光纤差动保护装置的反应情况:a) 对空载充电线路, 在断路器断开侧对保护装置进行加电流试验。
若只投主保护压板, 其它后备保护压板不投, 模拟各类型故障(故障电压低于40 V) ,则两侧光纤差动保护装置均不动作; 投入主保护压板及其它后备保护压板, 加故障电流, 如本侧开关断开, 则后备加速保护动作, 开关合位时, 后备保护动作, 经一定延时后, 光纤差动保护装置动作, 此时,对侧光纤差动保护装置也随之跳闸; 若只投主保护压板, 其它后备保护压板不投, 空载充电线路有启动电流, 则两侧光纤差动保护装置动作; 任一侧开关跳闸异常, 不影响两侧光纤差动保护的逻辑判别。
b) 空载充电线路发生故障时, 断路器断开侧光纤差动保护装置不动作。
光差保护装置更换方案
220kV赵庄站110kV赵三线更换两侧光差保护装置施工方案XXXXX二〇一X年十月六日220kV赵庄站110kV赵三线更换两侧光差保护装置施工方案一、工作内容说明为了配合怀仁海北头光伏发电送出工程，在怀仁三里庄站安装光差保护装置，110kV 怀仁站由RCS-941保护装置更换为带光纤差动保护的PSL621UD线路保护（南自）。
二、计划工作时间起始时间： 2012 年 10月日 10 时 00 分结束时间： 2012 年 10月日 23 时 00 分三、组织分工及职责1、中心技术科：负责总体工作的组织协调，在工作过程中遇到技术疑难问题时负责协调解决。
2、电调通讯专工张凯、张继：负责索九一线发电一厂与九区变两侧的光纤通讯，电力调度后台与本地后台的通讯。
3、供电队检修班工作负责人：刘恒丰工作班成员：严进嗣、黄冕、刘存龙工作任务：发电一厂索九一线3513保护装置由PSL641线路保护装置（南自）更换为带光纤差动保护的PSL646U线路保护装置（南自）接线，新装置继保试验，CT极性试验；核对新保护装置模拟、开关量与后台（包括电调后台）是否对应；就地和本地后台以及电力调度远动能否正常操作开关。
四、现场工作安全措施1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待安全措施。
2、工作前工作负责人组织检修人员一起召开班前会，交待工作内容、工作区域、危险源点、安全措施、人员分工、注意事项等。
3、应在发电一厂35KV开关场索九一线3513间隔的3513开关及其3513-1、3513-3刀闸四周装设遮拦，并向内悬挂“止步，高压危险！”标识牌，工作人员在开关场的工作范围在遮拦以内，防止工作人员误入带电间隔。
4、应拉开发电一厂35kV索九一线3513开关，3513-1、3513-3隔离刀闸。
5、应在35kV索九一线3513开关与3513-1隔离刀闸开关侧装设三相短路接地线一组，应在35kV索九一线3513开关与3513-3隔离刀闸开关侧装设三相短路接地线一组。
光纤差动保护测控装置介绍
光纤差动保护测控装置介绍光纤差动保护测控装置的原理是利用光纤传感技术和差动保护原理相结合。
它包括传感器、信号处理器和控制单元三个部分。
传感器通过光纤传输光信号，测量线路上的电流和电压，并将信号送到信号处理器进行处理。
信号处理器根据测量值计算差动量，并与设定值进行比较，当差动量超过设定阈值时，会触发控制单元发出保护信号，切断故障区域的电源，保护系统的安全运行。
光纤差动保护测控装置具有多种功能。
首先，它可以测量线路上的电流和电压，实时监测线路的状态。
其次，它可以计算线路的差动量，判断是否存在故障。
当电流差动超过设定值时，装置会及时发出保护信号，保护系统不会因为故障而损坏。
此外，光纤差动保护测控装置还可以对线路的电压和电流进行调节，实现对系统的动态控制。
光纤差动保护测控装置有广泛的应用。
首先，它可以用于输电线路的差动保护。
在高压输电线路上，由于长距离传输和复杂的环境因素，线路可能存在故障，如短路或接地故障。
光纤差动保护测控装置可以对线路进行实时监测和保护，提高电力系统的可靠性和稳定性。
其次，它还可以应用于电力变压器的差动保护。
变压器是电力系统中重要的设备之一，光纤差动保护测控装置可以对变压器的电流和电压进行精确测量和保护，避免过载和故障。
此外，光纤差动保护测控装置还可以应用于其它电力设备的保护，如电动机和电容器等。
总的来说，光纤差动保护测控装置是一种用于光纤差动保护的测量和控制设备。
它利用光纤传感技术和差动保护原理相结合，具有测量、判断和保护的功能。
它可以应用于输电线路、电力变压器和其他电力设备的保护。
它可以提高电力系统的可靠性和稳定性，保证系统的正常运行。
光纤差动保护测控装置在电力系统中的应用前景广阔，对于电网安全运行具有重要意义。
光差保护装置更换方案.doc
光差保护装置更换方案.2XXXX年十月六日2XXXX年10月日10 时00 分结束时间：XXXX年10月日23 时00 分三、组织分工及职责1、中心技术科：负责总体工作的组织协调，在工作过程中遇到技术疑难问题时负责协调解决。
2、电调通讯专工张凯、张继：负责索九一线发电一厂与九区变两侧的光纤通讯，电力调度后台与本地后台的通讯。
3、供电队检修班工作负责人：刘恒丰工作班成员：严进嗣、黄冕、刘存龙工作任务：发电一厂索九一线3513保护装置由PSL641线路保护装置（南自）更换为带光纤差动保护的PSL646U线路保护装置（南自）接线，新装置继保试验，CT极性试验；核对新保护装置模拟、开关量与后台（包括电调后台）是否对应；就地和本地后台以及电力调度远动能否正常操作开关。
四、现场工作安全措施1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待安全措施。
2、工作前工作负责人组织检修人员一起召开班前会，交待工作内容、工作区域、危险源点、安全措施、人员分工、注意事项等。
3、应在发电一厂35KV开关场索九一线3513间隔的3513开关及其3513- XXXX年10月日23 时00 分三、组织分工及职责1、中心技术科：负责总体工作的组织协调，在工作过程中遇到技术疑难问题时负责协调解决。
2、电调通讯专工张凯、张继：负责索九一线发电一厂与九区变两侧的光纤通讯，电力调度后台与本地后台的通讯。
3、供电队检修班工作负责人：刘恒丰工作班成员：严进嗣、黄冕、刘存龙工作任务：发电一厂索九一线3513保护装置由PSL641线路保护装置（南自）更换为带光纤差动保护的PSL646U线路保护装置（南自）接线，新装置继保试验，CT极性试验；核对新保护装置模拟、开关量与后台（包括电调后台）是否对应；就地和本地后台以及电力调度远动能否正常操作开关。
四、现场工作安全措施1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待安全措施。
光差保护装置更换方案
. .220kV庄站110kV三线更换两侧光差保护装置施工案XXXXX二〇一X年十月六日220kV庄站110kV三线更换两侧光差保护装置施工案一、工作容说明为了配合怀仁海北头光伏发电送出工程，在怀仁三里庄站安装光差保护装置，110kV 怀仁站由RCS-941保护装置更换为带光纤差动保护的PSL621UD线路保护〔南自〕。
二、方案工作时间起始时间：2021 年10月日10 时00 分完毕时间：2021 年10月日23 时00 分三、组织分工及职责1、中心技术科：负责总体工作的组织协调，在工作过程中遇到技术疑难问题时负责协调解决。
2、电调通讯专工凯、继：负责索九一线发电一厂与九区变两侧的光纤通讯，电力调度后台与本地后台的通讯。
3、供电队检修班工作负责人：恒丰工作班成员：进嗣、黄冕、存龙工作任务：发电一厂索九一线3513保护装置由PSL641线路保护装置〔南自〕更换为带光纤差动保护的PSL646U线路保护装置〔南自〕接线，新装置继保试验，CT 极性试验；核对新保护装置模拟、开关量与后台〔包括电调后台〕是否对应；就地和本地后台以及电力调度远动能否正常操作开关。
四、现场工作平安措施1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待平安措施。
2、工作前工作负责人组织检修人员一起召开班前会，交待工作容、工作区域、危险源点、平安措施、人员分工、本卷须知等。
3、应在发电一厂35KV开关场索九一线3513间隔的3513开关及其3513-1、3513-3刀闸四装设遮拦，并向悬挂“止步，高压危险！〞标识牌，工作人员在开关场的工作围在遮拦以，防止工作人员误入带电间隔。
4、应拉开发电一厂35kV索九一线3513开关，3513-1、3513-3隔离刀闸。
5、应在35kV索九一线3513开关与3513-1隔离刀闸开关侧装设三相短路接地线一组，应在35kV索九一线3513开关与3513-3隔离刀闸开关侧装设三相短路接地线一组。
南瑞RCS-9613CS线路光纤纵差保护装置操作指(精)
南瑞 RCS-9613CS 线路光纤纵差保护装置操作指导书一:应用范围:RCS-9613CS 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置。
在大庆石化公司范围内 6kV 变电所进线普遍使用,化工区光差改造项目涉及 10个二级单位的 36个变电所 175套综保装置。
二、使用说明:2.1装置的正面面板布置图。
2.2指示灯说明“运行”灯为绿色,装置正常运行时点亮。
“报警”灯为黄色,当发生报警时点亮。
“跳闸”灯为红色,当保护跳闸时点亮,在信号复归后熄灭。
“合闸”灯为红色,当保护合闸时点亮,在信号复归后熄灭。
“跳位”灯为绿色,当开关在分位时点亮。
“合位”灯为红色,当开关在合位时点亮。
2.3键盘说明:“ △”光标上移一行或上翻一页““ ”光标左移动一格,或启动装置,启动打印“ ”光标右移一格,或启动装置,或启动打印“+” 修改 , 增加数值“-” 修改 , 减小数值“ 确定” 进入下一级菜单或确认当前修改 , 执行当前操作“ 取消” 返回上一级菜单或取消当前修改 , 取消当前操作“ 复位” 系统重新启动 , 正常运行时请勿随意触按2.4液晶显示说明2.4.1主画面液晶显示说明装置上电后,正常运行时液晶屏幕将显示主画面,格式如下:2.4.2保护动作时液晶显示说明本装置能存储 64次动作报告,当保护动作时,液晶屏幕自动显示最新一次保护动作报告, 当一次动作报告中有多个动作元件时, 所有动作元件将滚屏显示,格式如下:2.4.3运行异常时液晶显示说明本装置能存储 64次运行报告,保护装置运行中检测到系统运行异常则立即显示运行报告, 当一次运行报告中有多个异常信息时, 所小数点前三位为整组动作的序号,由装置启动到装置返回为一次整组动作。
小数点后两位为在一次整组中各动作(返回元件的排列次序,在跳闸报告显示中仅显示动作元件。
□□□·□□ □□ □□ □□ □□ □□ □□ □□□□ □□□ □□□·□□ A □□□□□□动作元件的动作时刻年、月、日时、分、秒、毫秒前三个方框为故障相显示 (ABC, 后五个方框为最大故障相电流(以过流保护动作为例保护动作元件系统频率显示装置当前运行的定值区号实时保护 CT 的 A 、 C 相电流平均值实时线电压平均值保护实时时钟,年、月、日、时、分、秒有“ . ”显示时,表示装置正在硬件对时重合闸充电标记, 实心时表示重合闸充电有异常信息将滚屏显示,格式如下:2.4.4自检出错时液晶显示说明本装置能存储 64次装置自检报告,保护装置运行中,硬件自检出错将立即显示自检报告, 当一次自检报告中有多个出错信息时, 所有自检信息将滚屏显示,格式如下:2.4.5命令菜单使用说明本装置不提供单独的复归键,在主画面按‘确认’键可实现复归功能。
更换照明装置的方案
更换照明装置的方案背景我们的目标是通过更换照明装置来提高照明效果和节能。
本文档将提供一种简单而有效的方案，不涉及法律问题，并通过独立决策来实现目标。
方案1. 评估现有照明系统：首先，我们需要评估当前的照明系统，包括照明设备和照明方案。
了解现有系统的状况和使用情况将有助于我们制定更好的替换方案。
2. 确定需求：根据评估结果，我们需要确定更换照明装置的需求。
这可能包括提高照明亮度、降低能耗、改善照明质量等。
3. 照明装置选择：根据需求，选择合适的照明装置。
我们应该考虑能效等级高、寿命长、光亮度适宜的产品。
同时，我们还可以研究新技术和创新产品，以满足更高的效果和节能要求。
4. 制定替换计划：制定详细的替换计划，包括时间表和资源需求。
确保计划合理、可行，并尽量避免对业务运营造成过大的干扰。
5. 进行替换：按照制定的计划进行照明装置的替换工作。
在替换过程中，要确保安全操作，避免对其他设备或人员造成伤害。
6. 测试和调整：替换完成后，进行照明效果的测试和调整。
根据实际效果，进行必要的调整和维护工作，以确保照明系统的正常运行。
7. 监测和改进：定期监测照明系统的性能和能耗情况。
根据监测结果，进行必要的改进和优化，以维持良好的照明效果和节能效果。
结论通过评估现有照明系统，确定需求，并选择合适的照明装置，我们可以制定一个简单而有效的更换方案。
在替换过程中，要确保安全操作，避免对业务运营造成过大的干扰。
完成替换后，要进行测试和调整，并定期监测和改进照明系统。
这样，我们可以实现更好的照明效果和节能效果。
更换节能照明设备施工方案
更换节能照明设备施工方案1. 引言节能照明设备的更换是提高建筑能效的关键步骤之一。
随着人们对能源消耗和环境保护意识的不断增强，越来越多的建筑物开始采用节能照明设备来降低能耗。
本文将介绍更换节能照明设备的施工方案。
2. 施工前准备在开始更换节能照明设备之前，需要进行一些施工前的准备工作。
2.1. 确定更换范围首先需要确定更换节能照明设备的范围。
这可以包括一个房间、一层楼，甚至整个建筑物。
确定更换范围将有助于我们制定更详细的施工计划。
2.2. 设计节能照明方案在施工前，我们需要设计一个合适的节能照明方案。
这包括选择适当的节能照明设备，确定灯具的位置和布局，以及设计电路图。
这一步是确保施工过程顺利进行的关键。
2.3. 确定预算在开始施工之前，需要确定一个合理的预算。
这将有助于我们优化资源的使用，选择适当的节能照明设备，并确保施工项目的顺利进行。
3. 施工步骤在施工前准备工作完成后，我们可以开始进行更换节能照明设备的施工了。
3.1. 断电检查在开始更换任何电气设备之前，我们必须确保将供电断开。
这可以通过关闭相应的电路断路器来实现。
然后需要使用电压测试仪检查电路是否真的断电。
这是保证施工过程安全的关键步骤。
3.2. 拆卸旧的照明设备在确保电路已经断电后，我们可以开始拆卸旧的照明设备了。
这包括拆下灯具、电源线和开关等。
需要注意的是，确保拆下的设备不会给施工人员带来伤害，并妥善保存旧设备以备后续处理。
3.3. 安装新的照明设备在拆卸旧设备后，我们可以开始安装新的节能照明设备了。
根据设计方案，将灯具和电源线连接好，并进行必要的调试和测试。
需要注意安装灯具时的位置和布局，以确保光照均匀且符合要求。
3.4. 联通电源在安装新的照明设备后，我们需要联通电源，恢复供电。
这包括重新连接电源线、开启断路器和检查电流是否正常。
确保整个供电过程安全可靠。
3.5. 进行调试和测试一旦电源联通，我们需要进行调试和测试。
通过观察新灯具的工作状态和光照强度，确保它们按照设计方案正常工作。
线路光差保护联调方案
线路光差保护联调⽅案线路光差保护联调⽅案⽂件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]****变电⼯程110kV****路光纤差动保护联调⽅案批准：审核：编制：****公司2016年09⽉⽬录⼀、⽬的为了保证“110kV**⼯程”110kV**线路光钎差动保护联调施⼯安全、⾼效、有序的进⾏，根据电⼒⼯程施⼯安全管理规定的特点和技术要求，特编写本施⼯⽅案。
⼆、适⽤范围本施⼯⽅案适⽤于“110kV**⼯程”110kV**线路光钎差动保护联调。
三、编制依据本⼯程施⼯图纸；设备技术⽂件和施⼯图纸；有关⼯程的协议、合同、⽂件；业主⽅项⽬管理交底⼤纲及相关管理⽂件；云南电⽹公司继电保护反事故措施；《中国南⽅电⽹有限责任公司电⽹建设施⼯作业指导书第5部分：继电保护》（2015）；《10kV～500kV输变电及配电⼯程质量验收与评定标准》Q/CSG 411002-2012；中国南⽅电⽹有限责任公司基建⼯程质量控制作业标准（WHS）Q/CSG 411001-2012；南⽅电⽹10~110kV继电保护检验规范Q/CSG-2011；继电保护和电⽹安全⾃动装置检验规程DL/T995-2006；国家和⾏业现⾏的规范、规程、标准及实施办法；类似⼯程的施⼯⽅案、施⼯经验和⼯程总结。
四、概况110kV**输变电⼯程于2016年9⽉⾄25⽇进⾏**线光纤差动联调试验，具体⼯作时间见表6.1。
五、组织措施5.1 技术准备5.1.1 相关技术⼈员认真核对施⼯图纸，严格按图施⼯，施⼯过程中发现图纸疑问，及时与设计部门联系出具相应的设计变更图纸后再按图施⼯。
5.1.2 联调过程中，发现疑问，及时向业主部门反映，并联系相关设备⼚家进⾏处理。
5.1.3 对试验设备、机具、仪器进⾏全⾯检测、维修保养，确保其能正常⼯作。
5.1.4 熟悉光差联调作业指导书，并对作业⼈员进⾏技术交底。
5.2 组织措施项⽬经理：***项⽬总⼯：***现场施⼯负责⼈：罗志富安全负责⼈：陈应⾼质量员：沈永林调试作业组长：陈刚110kV**变侧调试⼈员：陈刚吴琼松线路对侧调试⼈员：相关设备产权所属单位委派的调试⼈员5.3⼈员主要职责明确岗位职责的主要⽬的是为了能够更好地解决责、权、利的关系，充分调动职⼯的积极性，形成激励机制、动⼒机制、⾃我约束机制，促进施⼯处内部的管理⼯作。
线路光纤差动保护装置
线路光纤差动保护装置随着信息技术的快速发展，光纤通信在现代通信系统中占据着重要的地位。
光纤差动保护装置作为光纤通信系统的重要组成部分，承担着保护系统以免受到电磁干扰和光纤光功率不平衡影响的重要任务。
本文将从以下几个方面来详细介绍线路光纤差动保护装置。
光纤差动保护装置是光纤通信系统中的关键部件。
光纤差动保护装置常常用于光线路的保护，以免受到电磁干扰和光纤光功率不平衡影响。
光纤差动保护装置通过控制光信号的差动延迟来实现光路的保护。
具体而言，当接收端接收到正常的光信号时，光纤差动保护装置会将此信号与备用信号进行比较，以判断当前光路是否正常。
如果光路正常工作，则差动保护装置不进行任何处理。
但如果检测到光路出现问题，差动保护装置会自动切换到备用光路，保证通信系统的稳定性和可靠性。
光纤差动保护装置的工作原理是通过测量光路中传播的两路光信号的差动延迟时间，确定光路是否正常。
当正常光路上发生故障时，备用光路上的信号会填补原本正常光路的空缺，以保障通信系统的正常运行。
此外，光纤差动保护装置还可以实现两线路的自动切换。
光纤差动保护装置具有以下几个优势：1. 自动切换功能：光纤差动保护装置可以自动检测故障情况，并自动切换到备用光路。
2. 快速切换速度：当光路出现故障时，光纤差动保护装置可以在10ms内完成备用光路的切换，保证通信系统的稳定性和可靠性。
3. 可根据实际需求订制：光纤差动保护装置可以根据用户的实际需求进行订制，以满足不同用户的不同需求。
光纤差动保护装置广泛应用于计算机网络、广播电视线路、航空导航、铁路通信等领域。
在计算机网络领域中，光纤差动保护装置可以应用于服务器到交换机、主干光缆到分布光缆、光纤接口板到光纤布线架等地方。
在广播电视线路领域中，光纤差动保护装置可以保护广播电视分发链路、转播链路、信号采集链路等。
在铁路通信领域中，光纤差动保护装置可以应用于设施安全监控、列车运行控制、信令传输等领域。
随着光纤通信技术的不断发展和网络科技的革新，光纤差动保护装置越来越成为信息通信领域中不可或缺的一部分。
光纤差动保护测控装置介绍
差动保护制动曲线
Id 0.8
动作区
0.6
制动区
Icd 5Icd/3
5Icd
Ir
报告主题
辅助功能
• 远传、远跳功能 • 差动保护试验功能
报告主题
三、产品介绍
1、CSD-213B 纵联差动线路保护测控装置
主要功能包括：
1）光纤分相电流差动保护（差动速断和比率差动）、CT断线告警及闭 锁差动保护、CT饱和检测、长期差流告警 2）三段式过流保护（可经方向闭锁，复压闭锁），其中第Ⅲ段可整定 为反时限段； 3）三段式零序过流保护（可经方向闭锁），其中第Ⅲ段可整定为反时 限段； 4）过负荷保护（是否跳闸可选）；
报告主题
一、硬件构架
4、人机接口模块（通讯外设模块、MMI模块） 1）功能强大的通讯接口 2）方便的就地调试维护接口 3）功能完善、界面友好、功能齐全的MMI模块
报告主题
一、硬件构架
5、机箱设计
报告主题
一、硬件构架
6、配置灵活
积 木 式 组 合
报告主题
一、硬件构架介绍 二、软件特点介绍 三、产品功能介绍 四、工具使用方法介绍
2）功能模块统一编制，灵活裁剪！不同型号的装 置只是在其专有模块有所不同，其余部分在全系 列装置公用，从而使得装置运行经验共享。
报告主题
二、软件构架
3、灵活便捷的保护方案配置
1）保护功能子模块采用模块库的方式编制，绝大 部分功能子模块全系列共用。
2）不同型号的装置保护方案的编制是利用保护逻 辑方案配置软件：CSMART对各功能子模块进行积 木式的搭建而成。
CSD-213 系列光纤纵联差动保护测 控装置
戴晨翔
CSD-213 系列光纤纵联差动保 护测控装置
光纤纵差保护及快速切换装置在石化企业供电系统中的应用
（） １ 仪表指示 出现 问题 ， 原因可能是多方面的 ， 无论是
工艺操作或外界条件变化还是仪表本身引起的问题都通过
仪表指示变化或趋势表现 出来 ， 要求 工艺专业与仪表专业
密切配合 ， 勤于沟通 ， 提高仪表 自控率 。
（ ） 生 产 过 程 中 ， 的 问题 可 能 一 直 没有 暴露 出来 ， ２在 有 只 是 在 某 一 特 定 的 时 间段 表 现 出来 ， 要 忽视 问题 的 每 个 不
质 苯 乙 烯 、 烯 腈 、 苯 混 合 物 的 毒 性 增 加 了仪 表 维 护 风 丙 乙 险 。引 压 管频 繁堵 塞 ， 压力 就 不 能 保 证 正 确测 量 ， 置 不 时 装
考 虑到单法兰压力变送 器测量压力 ， 测量介质直接 与 变送器膜盒接触 ， 能够避免 压力测量滞后和介质 聚合后堵 塞， 可以提高压力测量 的可靠性 。因此结合现场装置设备 特点提出将原引压管测 量方式进行改造 ， 把原引压管测量 方式的差压变送器 改为单 法兰压力变送器测量 ， 改造使用
２０ 年 ， 石 化 企 业 ６ｋ ０７ 某 Ｖ电 力 系 统 内 电 缆 发 生 接 地 ，
１光 纤 纵 差 保 护
由于切除速度慢引起电气火 灾 ， 损失惨重。由此可见 ， 配 输
电 系统 线路切换 不及 时会 对用 电企业造 成极其 严重 的危
害。 大庆 石 化公 司化 工 二 厂 于 ２０ 年 在 ２ ６ Ｖ变 电所 装 ０８ 座 ｋ 设 了 Ｒ Ｓ ９ １Ｃ 线 路 光 纤 纵 差 保 护 及 Ｓ Ｅ ０ ０ 速 切 换 Ｃ 一６３Ｓ Ｕ ３０ 快
的单 法 兰 压 力 变 送 器 的法 兰尺 寸 与 按 照 反 应 釜顶 就地 压 力 指 示 表 法 兰 一 致 ， 单 法 兰 压 力 变送 器 安 装 在 原 就 地 压 力 将
110kV母差保护装置更换插件安全措施
110kV母差保护装置插件更换安全措施准: 审: 审:写: 李育文期: 2006-10-17为了确保在110kV 母差保护装置更换插件期间，电气设备能够安全运行，特制定以下安全措施。
工作前母差出口跳闸回路应做下列安全措施1、打开母差保护跳1100母联开关压板1LP,同时打开端子排5X : 1、5X：41 之接线，并用绝缘胶布包扎好，严防短路、接地；2、打开母差保护跳1101# 1主变高压侧开关压板2LP,同时打开端子排5X: 3、5X: 43 之接线，并用绝缘胶布包扎好，严防短路、接地；3、打开母差保护跳1102# 2主变高压侧开关压板3LP,同时打开端子排5X: 5、5X: 45之接线，并用绝缘胶布包扎好，严防短路、接地；4、打开母差保护跳1193金张I线开关压板6LP，同时打开端子排5X:11、5X: 51之接线，并用绝缘胶布包扎好，严防短路、接地。
工作前母差交流电流回路应做下列安全措施1 、在母差保护柜内用短接线，将1100 母联CT 接至母差回路的电流A310（1X: 1）、B310（1X: 2）、C310（1X: 3）、N310（1X: 4）端子可靠短接，严防开路；2、在母差保护柜内用短接线，将1101# 1主变高压侧CT接至母差回路的电流A310（1X: 7）、B310 1X: 8）、C310（1X: 9）、N310（1X: 10）端子可靠短接，严防开路；3、在母差保护柜内用短接线，将1102# 2主变高压侧CT接至母差回路的电流A310（1X: 13）、B310（1X: 14）、C310（1X: 15）、N310 1X : 16）端子可靠短接，严防开路；4、在母差保护柜内用短接线，将1193 金张I 线CT 接至母差回路的电流 A310（1X ：19）、B310（1X ：20）、C310（1X ：21）、N310（1X ： 22）端子可靠短接，严防开路。
其它安全措施为了查清母差保护动作时刻 1193金张 I 线电流的实际波形情况， 应 保护厂家要求，并经讨论后决定：将 1193金张 I 线 CT 接至母差回路的 电流同时串接进录波装置进行录波。
光差保护装置更换方案
光差保护装置更换方案方案一：检测和故障排除在进行更换之前，首先需要对光差保护装置进行详细的检测和故障排除。
可以通过对光差保护装置进行测量、观察和分析，找出故障的具体原因。
如果是因为设备老化、损坏、使用寿命过长等原因导致的故障，那么更换光差保护装置将是必要的。
方案二：选购适当的光差保护装置在更换光差保护装置之前，需要进行充分的市场调研和技术比较，选择适当的光差保护装置。
可以考虑以下几个方面的因素：品牌信誉度、性能指标、质量保证、售后服务等。
同时还需要考虑装置的适用范围、安装方式、使用便捷性等因素。
对于不同的光机械装置，其对光差保护装置的要求也会有所不同，所以选购时需要根据实际情况进行选择。
方案三：制定更换计划制定更换计划是进行光差保护装置更换的关键步骤之一、首先需要确定更换的时间节点和工作进度，以确保更换工作的顺利进行。
同时还需要考虑到设备的可操作性和对生产的影响，尽量在生产不繁忙的时候进行更换，以减少对生产的影响。
在制定更换计划时还需要考虑到设备的维护周期，根据设备的使用寿命和维护要求制定相应的更换计划。
方案四：进行更换操作在进行光差保护装置更换之前，需要进行相应的准备工作，如备齐所需的工具、材料和设备等。
在更换过程中需要注意操作的规范性和安全性，确保操作人员具有相应的技术和操作经验。
在更换过程中需要逐步进行，按照预定的步骤进行拆卸和安装。
同时还需进行相应的测试和调试工作，以确保更换后的光差保护装置能够正常运行。
方案五：做好记录和总结在完成光差保护装置更换之后，需要对更换过程进行记录和总结。
记录包括更换的时间、过程和结果等，以备将来参考和查阅。
总结可以对更换过程中的问题和经验进行总结，以提高工作的效率和质量。
同时还可以对光差保护装置的使用情况进行评估和分析，以为将来的更换工作提供参考。
通过以上方案的实施，可以有效地进行光差保护装置的更换工作。
光差保护装置的更换是一项重要的任务，需要注重设备的选购和更换计划的制定。
10kv光纤差动保护说明书
10kv光纤差动保护说明书一、产品概述10kv光纤差动保护装置是针对10kV电力系统中的高压线路进行保护的装置。
该装置采用光纤作为信号传输媒介，具有高精度、高可靠性的特点，能够有效地实现线路的差动保护功能。
二、产品特点1. 高精度：采用光纤作为信号传输媒介，避免了传统电缆传输过程中信号的衰减和干扰，提高了测量精度和保护可靠性。
2. 快速性：差动保护具有快速动作的特点，能够在短路故障发生后迅速切断故障线路，减小故障影响范围。
3. 可靠性：装置采用先进的硬件和软件技术，具有高度的稳定性和可靠性，能够保证长期稳定运行。
4. 灵活性：可以根据用户需求进行定制化配置，实现不同的保护功能和控制逻辑。
5. 易于维护：装置具有自诊断功能，能够及时发现故障并进行报警，方便用户进行维护和检修。
三、使用说明1. 安装与接线：请按照装置的接线图进行正确接线，包括电源、信号输入输出等。
2. 参数设置：根据实际需求，用户可以通过装置的面板或上位机软件进行参数设置，包括保护阈值、控制逻辑等。
3. 运行与监控：装置正常运行后，可以通过面板或上位机软件对装置的运行状态进行实时监控和记录。
4. 故障处理：当装置发生故障时，应及时根据报警信息进行排查和处理。
如无法解决问题，请联系专业人员进行维修。
5. 维护与保养：定期对装置进行检查和维护，以保证其正常运行和使用寿命。
四、注意事项1. 装置应安装在干燥、无尘、无剧烈震动的地方，避免阳光直射和高温环境。
2. 接线时应保证接线正确、牢固，避免出现接触不良或短路等现象。
3. 在使用过程中，应定期对装置进行检查和维护，保证其正常运行和使用寿命。
4. 当装置发生故障时，应及时处理并记录故障信息，以便日后分析和排除故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理220kV赵庄站110kV赵三线更换两侧光差保护
装置施工方案
XXXXX
RCS-941
三
1
2
3
工作负责人：刘恒丰
工作班成员：严进嗣、黄冕、刘存龙
工作任务：发电一厂索九一线3513保护装置由PSL641线路保护装置（南自）更换为带光纤差动保护的PSL646U线路保护装置（南自）接线，新装置继保试验，CT极性试验；核对新保护装置模拟、开关量与后台（包括电调后台）是否对应；就地和本地后台以及电力调度远
动能否正常操作开关。
四、现场工作安全措施
1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待安全措施。
2、工作前工作负责人组织检修人员一起召开班前会，交待工作内容、工作区域、危险源点、安全措施、人员分工、注意事项等。
3、应在发电一厂35KV开关场索九一线3513间隔的3513开关及其3513-1、3513-3刀闸四周装设遮拦，并向内悬挂“止步，高压危险！”标识牌，工作人员在开关场的工作范围在遮拦以内，防止工作人员误入带电间隔。
4、应拉开发电一厂35kV索九一线3513开关，3513-1、3513-3隔离刀闸。
5、应在35kV索九一线3513开关与3513-1隔离刀闸开关侧装设三相短路接地线一组，应在35kV 索九一线3513开关与3513-3隔离刀闸开关侧装设三相短路接地线一组。
6、应拉开发电一厂35kV索九一线3513保护装置电源空开、操作电源空开、电压空开。
7、工作现场应有运行人员监护。
五、安全注意事项及危险源点
1、应解开保护屏后的（保护回路）、（测量回路）电流端子的连片，将试验线加于端子排装置侧，防止试验时反送电至CT一次侧。
2、试验时试验人员与接线人员应相互呼唱，防止继保仪所加电流、电压伤害到接线人员。
3、在继保试验完成拆除试验接线时应确认保护装置已停止输出电流、电压。
4、在试验完成后恢复解开的电流连片，并由负责人检查连片恢复情况。
5、试验完成后恢复硬压板时应检查保护装置的跳闸信号是否已复归，若没有复归，则应先复归保护跳闸信号后再恢复硬压板。
6、做CT极性试验时检查CT两侧是否挂接地线，装设围栏，防止走错间隔；登高时有人护梯，高处作业时应正确使用安全带。
7、由于保护装置柜内运行设备较多，工作前应用红色绝缘胶带将（除1-1D端子排以外的）其余设备及端子排、空开封起，防止误碰运行设备。
8、在后台进行分合闸操作前，应首先核对后台定义的链接地址与索九一线3513的PSL646U光差保护装置的IP地址正确无误
六、工作步骤
1、改造前准备
1）面板开孔：四个硬压板、一个操作把手。
2）对应接线图纸，在办公室打印需要的线号。
3）装置到后，熟悉装置，对照装置核对图纸，根据技术科下的定值，在办公室进行装置效验，以提高改造完后装置效验速度。
2、改造步骤
1）工作负责人办理工作票，施工前组织相关人员熟悉施工图纸、保护装置说明书、学习施工方案及作业指导书。
2）带领工作人员熟悉工作现场，召开班前会，指明危险源点和安全注意事项。
3）断开PSL641保护装置电源及相关的操作电源（1-1DK1、1-1DK2空开），断开1-1ZKK电压空开，并用万用表在空开上下端口验电，确认装置侧无电压。
4）测量保护装置端子是否还有电压，防止断错空开或漏断相关电源。
5）按照施工图纸对新保护装置PSL646U进行接线。
(接线图纸见改造图)
6）配合厂家修改后台（弹簧未储能、SF6压力信号量是接在35KV1#主变测控装置上的，应该在定义后台时从分画面中全部链接），设置通信地址。
7）工作负责人按照图纸检查接线的正确性。
8）将35KV索九一线保护新定值输入保护装置。
9）完成索九一线CT极性试验，母线指向线路应为正方向，从CT本体直接打到保护装置。
3、改造接线后验收
1）装置上电前依次投退压板、分合隔离刀、分合断路器测量1-1DK1下口电阻，防止直流回路短路，确认无误后方可上电，检查PSL646U装置运行是否正常。
2）通讯专工张凯、张继负责将光纤接入保护装置，并检查本地及与电调后台通信是否正常。
3）在CT一次侧加大电流，检查故障录波、保护装置的保护和测量值、后台显示值是否正确。
4）按照35KV索九一线保护新定值要求对保护装置进行校验及传动试验，并做好试验记录。
5）检查35KV索九一线保护装置就地与后台操作、是否正确可靠，遥信、遥测显示是否正确。
6）投退压板，检查压板功能，。
4、送电后工作内容
1）检查保护装置差流。
2）检查后台（电力调度后台）遥测、遥信量是否正确。
3）工作结束，工作负责人安排整理现场，并终结工作票。
七、保护装置试验项目
八、保护装置改造验收表
九、工具准备。
