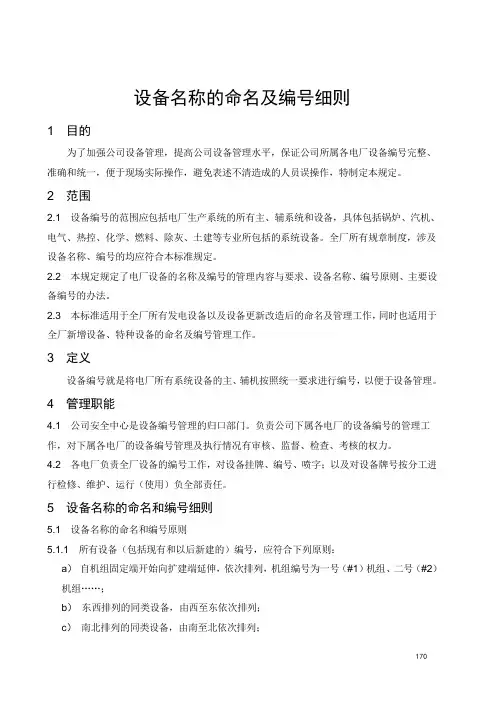

设备名称的命名及编号细则
设备名称的命名及编号细则1 目的为了加强公司设备管理，提高公司设备管理水平，保证公司所属各电厂设备编号完整、准确和统一，便于现场实际操作，避免表述不清造成的人员误操作，特制定本规定。
2 范围2.1 设备编号的范围应包括电厂生产系统的所有主、辅系统和设备，具体包括锅炉、汽机、电气、热控、化学、燃料、除灰、土建等专业所包括的系统设备。
全厂所有规章制度，涉及设备名称、编号的均应符合本标准规定。
2.2 本规定规定了电厂设备的名称及编号的管理内容与要求、设备名称、编号原则、主要设备编号的办法。
2.3 本标准适用于全厂所有发电设备以及设备更新改造后的命名及管理工作，同时也适用于全厂新增设备、特种设备的命名及编号管理工作。
3 定义设备编号就是将电厂所有系统设备的主、辅机按照统一要求进行编号，以便于设备管理。
4 管理职能4.1 公司安全中心是设备编号管理的归口部门。
负责公司下属各电厂的设备编号的管理工作，对下属各电厂的设备编号管理及执行情况有审核、监督、检查、考核的权力。
4.2 各电厂负责全厂设备的编号工作，对设备挂牌、编号、喷字；以及对设备牌号按分工进行检修、维护、运行（使用）负全部责任。
5 设备名称的命名和编号细则5.1 设备名称的命名和编号原则5.1.1 所有设备（包括现有和以后新建的）编号，应符合下列原则：a）自机组固定端开始向扩建端延伸，依次排列，机组编号为一号（#1）机组、二号（#2）机组……；b）东西排列的同类设备，由西至东依次排列；c）南北排列的同类设备，由南至北依次排列；170Q/LG 2050.2－2003d）同工质管道的编号，以起始点为依据，各处编号以介质流动方向顺序编排；e）燃料设备以输料走向编号；f）电气开关、热控接线编号应与热力设备编号对应一致。
5.1.2 供电线路电气开关的编号，以电力系统统一编排为准。
5.1.3 由于生产阶段发展或已成为习惯不能满足上述要求的，可做特殊处理。
5.2 热力设备的编号5.2.1 主机、主炉按一、二、三……编号。
电力系统设备命名编号
• 1.5.3 线路出线刀闸、主变压器的主变刀闸用开关号和“6” 五位数字组成。一个半开关结线方式的线路出线刀闸，按 隶属母线侧刀闸编号。 角形接线方式的出线刀闸按顺时针方向相应隶属于滞后的 开关编号。 如：出线开关5011，其线路侧刀闸为50116。。
• 1.5.4 一个半开关结线刀闸用开关号和所向母线号五位数 字组成。
• 1.5.5 电压互感器刀闸由表示电压等级的“5”、母线号和 “9”三位数字组成。
• 1.5.6 避雷器刀闸由表示电压等级的“5”、母线号和“8” 三位数字组成。
• 1.5.7 线路侧电抗器、串联补偿器刀闸按元件单元式编号， 靠线路侧刀闸为“1”，另侧为“2”。
例如： 双母线，分别称1号、2号母线(#1M、#2M)。
• 1.4 开关： 开关编号用四位数字表示，前两位数码“50”代表500kV 电压等级，后两位数码依结线方式做以下规定：
• 1.4.1 一个半开关结线设备按矩阵排列编号，如第一串的 三个开关，分别为5011(靠＃1M)、5012(中间)、5013(靠 ＃2M)，第二串为5021(靠＃1M)、5022(中间)、5023(靠 ＃2M)。 串序自固定端向扩建端依序排列。
• 2.2.3 主变220kV开关编号按主变序号相应编为2201－ 2213。
• 2.2.4 220kV线路开关号自2214起全网统一编号。
• 2.2.5 一个半开关接线、多角形接线编号同500kV。
2.3 刀闸 • 2.3.1 开关对应的母线刀闸编号均由五位数组成，前四位
为所属开关号，最后一位为所接母线号。
• 1.6.4 电压互感器等元件的接地刀闸，分别在该元件刀闸 编号之后加“7”表示。
设备名称的命名、编号管理制度
设备名称的命名、编号管理制度设备名称的命名、编号管理制度1 总则1.1 为了确保安全⽣产，避免在操作上、联系上产⽣混乱，根据有关技术法规及我⼚的具体情况，制订本制度。
1.2 本制度适应于⼤唐⽢⾕发电⼚所有⽣产设备及系统和⽣产型建筑物的命名和编号。
2 管理2.1 全⼚设备的命名及编号，由设备部统⼀命名和编号，发电部负责审核，总⼯程师（⽣产⼚长）批准后执⾏，任何设备只有唯⼀命名和编号，任何部门不得随意变更。
2.2 新建、改建和正建设备系统的名称及编号，由新建、改建和正建部门命名和编号，上报设备部、发电部、总⼯程师（⽣产⼚长）批准后执⾏。
2.3运⾏规程、检修规程以及各种技术台帐、资料的编写、设备名称及编号遵照本标准执⾏。
2.4 ⼯作票及操作票严格按已定的命名和编号填写，如有与已命名和编号不符的操作票及⼯作票时，操作⼈员应拒绝执⾏。
3 命名编号原则3.1 主设备和独⽴的辅助设备以阿拉伯数字命名编号，单位机组内的主设备的编号相同，如1号锅炉、1号主变压器、1号汽轮机、1号发电机。
3.2主设备所属的辅助设备的编号⽤A、B、C、Ｄ、Ｅ字样，并在其编号前加主设备的名称，如1号机Ａ凝结⽔泵、 2号炉Ｂ送风机、２号炉Ｅ磨煤机等；辅助设备所属的⼀般辅助设备编号⽤A、B、C、Ｄ、Ｅ字样，并在其编号前加辅助设备的名称；全⼚独⽴设备（只有⼀台设备）只呼其名，如启/备变压器故障录波器等。
3.3设备命名编号基本原则是：由东⾄西、⾃下⽽上、由南⾄北顺序进⾏。
3.4设备命称按所在位置和⽤途直呼其名。
3.4 电⽓系统的命名编号3.4.1 电⽓升压站设备的命名应⽤连接的主系统及设备名称双重命名。
如1号主变330KV侧中性点避雷器。
3.4.2 升压站断路器和隔离开关的命名编号按系统电压等级以及开关⽤途⾃始⾄终的顺序使⽤双重编号。
如： 1号机-变3301断路器是指1号机组的330KV 出线断路器。
3.4.3 与出线连接的隔离开关命名：应与本出线及所属系统的设备名称相符。
工厂设备设施编号命名规则
设备设施编号命名规则（水工观测维护班）根据总厂的设备编号命名规则，水工观测维护班需要对所辖的相关设备及设施进行编号命名，其中包括大量监测仪器：如隧洞内观仪器、边坡外观、测斜仪、位移计等，另外还包含主要水工建筑物，如：大坝、引水隧洞、压力钢管、调压井、厂房等。
根据实际情况，监测自动化系统的DAU、NDA已有编号，因涉及到系统软件的改动和原始资料分析，在未做特殊要求的情况下，本次不做改动，只将编号原则列出。
一、仪器命名编号原则1、隧洞内观仪器1.1 II号引水洞编码规则第一个字母为仪器类型： R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为断面序号：F-断面编号，II号引水洞从上游向下游有12个观测断面，依次为A、B、…、L；第三个字母为仪器埋设方向：H（环向）、Z（纵向）、无纵向仪器时没有附号；第四个字母为仪器埋设位置：N（内层）、Z（中部）、W（外层）、D（底板）；后缀数字是仪器埋设方位（面向上游，洞顶为0°，然后反时针旋转分别为90°、180°、270°）例：RFHW180即为本钢筋计处于F断面外层钢盘环向180°方位。
1.2 III号引水洞编码规则第一个字母为仪器类型： R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为仪器埋设方向：H（环向）、Z（纵向）、无纵向仪器时没有附号；第三个字母为仪器埋设位置：N（内层）、Z（中部）、W（外层）、D（底板）；第四部分的数字是仪器埋设方位（面向下游，洞顶为0°，然后顺时针旋转分别为90°、180°、270°）后缀部分为断面序号：如“﹣1”为第1断面，依次为﹣2…﹣16；﹣XZ1为新增1断面，依次为﹣XZ2…﹣XZ5。
埋在底板的仪器编号由5个字母和后缀序号构成：第一个字母为仪器编号由5个字母和后缀序号构成：第一个字母为仪器类型：R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为仪器埋设方向：H（横向）、Z（纵向）；第三个字母为仪器埋设部位名称：D（底板）、J（加强板）；第四个字母为仪器所处平面位置：Y（右边角边）、Z（中部）；第五个字母为仪器所处钢筋层位：S（上层）、X（下层）；第六部分是字母与数字组成：代表仪器所处断面序号：XZ1（新增1断面），依次为XZ2（新增2断面）……XZ5（新增5断面）。
设备名称的命名及编号细则
设备命名及标识管理规定1 目的为规范和提高设备管理水平，确保公司所属电厂设备标识规范和统一，指导现场生产操作，特制定本规定。
2 范围2.1 本规定适用于凯迪生物质电厂设备命名及标识管理。
2.2 设备标识的范围包括电厂生产系统的所有主、辅系统及设备、阀门。
具体包括锅炉、汽机、电气、热控、化学、燃料、除灰、土建等专业的系统设备。
全厂所有规章制度，涉及设备名称、标识均应符合本管理规定。
3 定义将生物质电厂所有系统设备及生产厂房按照统一要求进行标识、命名。
4 管理职能4.1 安全中心负责制定电厂设备标识标准，监督考核设备标识执行情况。
4.2 电厂执行设备标识标准，负责设备标识的采购、安装、维护等工作。
5 设备标识细则5.1 设备名称命名和标识原则5.1.1 所有设备标识及命名应符合下列原则：设备的编号应同设计图纸中规定的设备编号相符，如图纸中未对设备编号进行明确可按照以下要求执行。
a）自机组固定端开始向扩建端依次排列；b）自机组固定端开始向扩建端依次排列，东西排列的同类设备，由东至西依次排列；c）自机组固定端开始向扩建端依次排列，南北排列的同类设备，由南至北依次排列；d）燃料设备以输料方向顺序标识，左侧为A，右侧为B，如：#1A皮带、#1B 皮带、#2A皮带、#2B皮带、……；e）电气开关、热控接线标识应与热力设备标识对应一致。
5.1.2 供电线路电气开关的标识，以电力系统统一编排为准。
5.2 热力设备的标识5.2.1 主设备按一、二、三……标识。
如一号汽轮机、二号锅炉。
5.2.2 辅助设备标识和主设备标识相适应，如“#1机顶轴油泵”。
如有两个及以上同类设备，则以：#1、#2、#3……区分。
如：“#1炉#2高压风机”或“#2机#3凝结水泵”。
5.2.3 公用设备按设备用途及数量标识，如#1补充水泵。
如有两个及以上同类设备，一般按#1、#2、#3……顺序标识。
5.2.4 双向并列的管道以面向设备为序标识，左侧为甲，右侧为乙。
电网中低压配电网设备命名编号原则
云南电网公司企业标准云南电网中低压配电网设备命名编号原则（试行）目次前言 (I)1 适用范围 (1)2 规范及引用文件 (1)3 术语定义 (2)4 线路及配电站命名原则 (4)4.1 线路 (4)4.1.1 线路名称结构 (4)4.1.2 命名原则 (4)4.2 开关站、配电站 (5)4.2.1 开关站、配电站名称结构 (5)4.2.2 命名原则 (5)5 设备 (6)5.1 线路设备命名、编号 (6)5.1.1 线路设备名称、编号结构 (6)5.1.2 命名、编号 (7)5.2 开关站、配电站设备命名、编号 (11)5.2.1 开关站、配电站设备完整名称、编号结构 (11)5.2.2 命名、编号 (12)前言为规范云南电网公司中低压配电网设备的命名及编号，提高中低压配电网运行治理水平，结合云南电网公司实际制定本原则。
本原则由云南电网公司生产技术部提出并归口并解释。
本原则由云南电网公司生产技术部起草。
本原则由云南电网公司标准化委员会易志生统一编号。
本原则要紧起草人：冯磊、李学渊、莫海峰、江建成、季兵、张宇、李建纲、冯勇本技术原则要紧审核人：薛武、邹立峰、刘静萍、周海、魏杰、李绍祥、高孟平、罗基庆本技术原则批准人：廖泽龙本技术原则自2009年7月10日起试行。
云南电网中低压配电网设备命名、编号原则1 适用范围为规范云南电网公司变电站以外的中低压（20kV及以下）配电网设备的命名、编号，特制定本原则。
云南电网公司系统及云南电网公司全资、控股的直属、代管配电生产治理单位应严格遵照本原则要求对中低压配电网设备的命名、编号进行治理。
2 规范及引用文件下列文件中的条款通过本标准的引用即成为本标准的条款。
凡是标注日期的引用文件，其后来所有的修改内容或修订版均不适用于本标准，但推举使用这些文件的新内容或最新版本。
凡是未标注日期的引用文件，其新内容或最新版本适用于本标准。
《中国南方电网有限责任公司110kV及以下配电网装备技术导则》Q/CSG 10703-2009《云南电网公司配电网电气安全工作规程（试行）》QG/YW-AJ-11-2008《云南电网电气一次设备调度编号原则》云电调〔2006〕5号3 术语定义3.1 配电网由110kV、35kV、10（20）kV和380V/220V等电压等级电气设备组成。
设备设施编号命名规则
设备设施编号命名规则（水工观测维护班）根据总厂的设备编号命名规则，水工观测维护班需要对所辖的相关设备及设施进行编号命名，其中包括大量监测仪器：如隧洞内观仪器、边坡外观、测斜仪、位移计等，另外还包含主要水工建筑物，如：大坝、引水隧洞、压力钢管、调压井、厂房等。
根据实际情况，监测自动化系统的DAU、NDA已有编号，因涉及到系统软件的改动和原始资料分析，在未做特殊要求的情况下，本次不做改动，只将编号原则列出。
一、仪器命名编号原则1、隧洞内观仪器1.1 II号引水洞编码规则第一个字母为仪器类型： R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为断面序号：F-断面编号，II号引水洞从上游向下游有12个观测断面，依次为A、B、…、L；第三个字母为仪器埋设方向：H（环向）、Z（纵向）、无纵向仪器时没有附号；第四个字母为仪器埋设位置：N（内层）、Z（中部）、W（外层）、D（底板）；后缀数字是仪器埋设方位（面向上游，洞顶为0°，然后反时针旋转分别为90°、180°、270°）例：RFHW180即为本钢筋计处于F断面外层钢盘环向180°方位。
1.2 III号引水洞编码规则第一个字母为仪器类型： R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为仪器埋设方向：H（环向）、Z（纵向）、无纵向仪器时没有附号；第三个字母为仪器埋设位置：N（内层）、Z（中部）、W（外层）、D（底板）；第四部分的数字是仪器埋设方位（面向下游，洞顶为0°，然后顺时针旋转分别为90°、180°、270°）后缀部分为断面序号：如“﹣1”为第1断面，依次为﹣2…﹣16；﹣XZ1为新增1断面，依次为﹣XZ2…﹣XZ5。
埋在底板的仪器编号由5个字母和后缀序号构成：第一个字母为仪器编号由5个字母和后缀序号构成：第一个字母为仪器类型：R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为仪器埋设方向：H（横向）、Z（纵向）；第三个字母为仪器埋设部位名称：D（底板）、J（加强板）；第四个字母为仪器所处平面位置：Y（右边角边）、Z（中部）；第五个字母为仪器所处钢筋层位：S（上层）、X（下层）；第六部分是字母与数字组成：代表仪器所处断面序号：XZ1（新增1断面），依次为XZ2（新增2断面）……XZ5（新增5断面）。
电力系统设备命名编号
• 曲折变接在10kV母线上的，＃1曲折变开关编号为51XB， 连接母线的刀闸编号为51XB1，连接曲折变的刀闸编号为 51XB4，＃2曲折变的编号在第二位数字改为2。
• 主变是Y/Y0结线，10kV侧中性点接地刀闸编号，对应主变 编号分别编为51000、52000……。 • 10kV旁路开关，开关编号为590，有二台以上旁路开关在编 号最后加A、B区分。连接旁路母线的刀闸在编号最后加5， 例如5905、590A5、7015。
• 1.4.8 角形结线的开关从起始点顺时针编号，如：5001、 5002、5003、5004、⋯⋯。 • 1.4.9 出线上的电抗器的开关，以该出线开关号加DK表示； 串联补偿电容器的开关，以该出线开关号加DB表示；滤 波器开关加LB表示。 接在母线上的电抗器、滤波器开关，按照出线元件处理。
注：根据中调文件，一个半结线开关双重名称之中文命名规 定如下：
• 10kVPT刀闸编号为三位数，＃1母线PT刀编号为51PT，＃ 2母线PT刀编号为52PT，其余类推。
• 站用变刀闸编号为三位数，＃1站用变刀闸编号为51T，＃2 站用变刀编号为52T，其余类推。 • 同一母线上只有一组电容器组的，开关编号为三位数，如 51C、52C、53C……，连接母线侧刀闸编号为51C1、 52C2……，连接电容器侧刀闸编号为51C4、52C4……
10kV线路： • 开关编号为三位数，按F1、F2……对应编号为701、 702……。 • 刀闸编号为四位数。 • 母线侧刀闸编号是在开关编号后加上母线的编号： 例如：＃1母线为7011、7021……； ＃2母线为7122、7132……； ＃3母线为7233、7243……。 • 出线侧刀闸是在该开关编号后加4。 例如：7014、7124、7234……。
某热电公司设备命名编号管理标准
某热电公司设备命名编号管理标准1. 设备编号的组成1.1. 设备编号由英文字母和数字组成，英文字母表示设备的类别或功能，数字表示具体的设备序号。
1.2. 设备编号长度不得超过10个字符。
1.3. 设备编号中的字母不区分大小写。
2. 设备命名规范2.1. 设备命名应简洁明了，能够清晰反映设备的类别或功能。
2.2. 设备命名中的英文单词应当准确，不得使用拼写错误或不规范的单词。
2.3. 设备名称中不得包含任何侮辱性、歧视性或不文明的词语。
3. 设备编号管理3.1. 设备编号应当一一对应具体的设备，不得重复使用。
3.2. 设备编号管理应当建立完整的档案，包括设备名称、型号、生产厂家、安装位置等信息。
3.3. 设备编号管理应当建立台账，并定期进行盘点核对，确保编号的准确性和完整性。
4. 设备命名编号变更4.1. 设备的命名编号变更需经公司设备管理部门审批，并建立变更记录。
4.2. 设备的命名编号变更原则上应当避免，除非出现特殊情况并经过充分的论证和审批。
5. 设备编号使用范围5.1. 设备编号应当在设备的标识牌、文件、台账等管理工作中统一使用，确保设备的唯一标识。
5.2. 设备编号不得随意更改或涂改，如有需要应当建立变更记录并通知相关部门。
本标准由公司设备管理部门制定并负责执行，其他部门应当严格遵守该标准的要求。
对于不遵守该标准的行为，设备管理部门将给予相应的处理和处罚。
同时，公司将定期对设备编号管理工作进行检查和评估，以确保管理工作的规范和有效性。
在热电公司的设备管理工作中，设备的命名编号管理是非常重要的环节。
良好的设备编号管理标准可以提高设备管理的效率、准确性和安全性，有助于公司实现设备管理的科学化、规范化和自动化。
因此，公司必须严格执行设备命名编号管理标准，确保设备编号的准确性和统一性。
为了更好地落实设备命名编号管理标准，公司需要做好以下几方面的工作：首先，建立完善的设备编号管理体系。
公司应当建立统一的设备编号管理制度，明确设备编号的命名规范、管理流程和责任主体。
设备命名规则和编码规则管理办法
（六）附加字母规定 刀闸统一用“QS”表示。
第九条 接地刀闸编号原则
（一）220千伏线路(或主变)接地刀闸编号原则:
第十一条 盘柜内刀闸编号原则
刀闸编号采用四位数，前二位为字母“DZ”，表示交流刀闸，后两位数字为刀闸序号。如DZ01一号刀闸（现场应标明具体刀闸名称：励磁功率盘一号刀闸DZ01）。
第十二条 压板连片编号原则
刀闸编号采用四位数，前二位为字母“YB”，表示压板连片，后两位数字为压板连片序号。如YB01一号压板连片（现场应标明具体压板名称：发电机差动保护一号压板连片YB01）。
（三）主变中心点接地刀闸编号原则 ：
一般按隶属关系，编号采用四位数字表示。前三位数字表示所从属的高压侧开关编号。后一位数字用“0”表示接地。
（四）机组出口母线接地刀闸编号原则 ：
一般按隶属关系，编号采用四位数字表示。前三位数字表示所从属的机组出口开关编号。后一位数字用“0”表示接地。
第十条 直流系统编号原则
采用五位数字表示，前三位数字表示所从属的开关编号,后二位数字表示接地刀闸所在序位。其序位规定如下:以母线侧为基准，向线路(或主变)方向按顺序排列，靠母线侧用"01",开关侧用"02"，线路(或主变)侧用"03"。
（二）电压互感器接地刀闸编号原则:
采用五位数字表示，前三位数字表示所从属的PT编号，后二位数字表示接地刀闸所在序位，其序位规定如下：靠I段母线侧用"01",Ⅱ段母线侧用"02"，靠PT侧用"03"。
江西电力系统设备命名和编号原则
江西电力系统设备命名和编号原则1,命名原则1.1 厂变名称:一般以厂,变所在地名称命名.在规划时应充分考虑目前已投运变电站及相关线路的命名,避免出现重复,谐音,在接入系统命名时应参照规划时命名.1.2 线路名称:一般以线路两端厂,变名称的简称组合命名.命名应避免与其它线路名称重复,谐音之弊.2,编号原则2.1 发电厂的锅炉,汽机,发电机和主变压器的编号原则:采用三位数字表示.前二位数字表示电厂代码,后一位数字表示所属设备的序位.发电厂代码规定:10……20……南昌发电厂30……新余发电厂40……50……江口水电厂60……上犹江水电厂70……萍乡发电厂80……洪门水电厂90……11……分宜发电厂12……柘林水电厂13……景德镇发电厂14……罗湾水电厂15……九江发电厂16……贵溪发电厂17……万安水电厂18……东津水电厂19……丰城发电厂21……井冈山发电厂22……抱子石水电厂以后并入江西电网的发电厂,按并入电网的先后顺序依用23,24,……等代码表示.2.2 变电所主变压器的编号原则按投产的先后顺序用简称 + # 代码(1,2,3……)表示.如昌东#3主变. 2.3 母线编号原则分别采用ⅠⅡⅢⅣ……数字表示,即(数字+名称).排列顺序为:从发电机,变压器向出线,由固定端向扩建端,自上而下排列,角形结线按顺时针方向排列.如;单母线;称Ⅰ段母线.单母线分段:称Ⅰ段,Ⅱ段母线.双母线:称Ⅰ段,Ⅱ段母线.双母线分段:称ⅠA,ⅠB, ⅡA,ⅡB.旁路母线:称Ⅳ段,一般习称"旁母".2.4 开关编号原则采用三位数字表示.首位数字表示电压等级,后二位数表示开关序位.2.4.1 电压等级代码规定:500千伏用"5";220千伏用"2";110千伏用"1";35千伏用"3";6千伏用"6";10千伏(及10千伏以上20千伏以下)用"9".2.4.2 开关序位规定:变压器开关用"01--09";线路开关用"11--19"及"21--29";发电机开关用"10,20,30……"分别表示1,2,3……号机开关;母联开关(兼旁母)用"31";对双母线分段结线;母联开关用"31","32",分段开关用"33""34".旁母开关(兼母联)用"41".2.5 刀闸编号原则采用四位数字.前三位表示刀闸所从属的开关编号,后一位数学表示刀闸序位.具体规定如下:2.5.1 母线侧刀闸:由所从属的开关编号和母线号四位数字组成,即:开关编号+母线号.2.5.2 线路侧刀闸,主变侧刀闸:由所从属的开关编号和"3"四位数字组成,即:开关编号+3.2.5.3 旁母侧刀闸:由所从属的开关编号和旁母号四位数字组成,即:开关编号+4.2.5.4 线路PT刀闸;由所从属的开关编号和"5"四位数字组成,即:开关编号+5.2.5.5 母线PT刀闸:采用四位数字表示.首位数字表示电压等级.后二位数字表示所从属母线PT的代码,用"51"表示Ⅰ段母线PT代码,用"52"表示II段母线PT代码.后一位数字表示母线号.2.6 接地刀闸编号原则2.6.1 220千伏接地刀闸2.6.1.1 线路(或主变)接地刀闸编号原则:采用五位数字表示.前三位数字表示所从属的开关编号,后二位数字表示接地刀闸所在序位.其序位规定如下:以母线侧为基准,向线路(或主变)方向按顺序排列,靠母线侧用"01",开关侧用"02",线路(或主变)侧用"03",旁母侧用"04".2.6.1.2 电压互感器接地刀闸编号原则:采用五位数字表示.前三位数字表示所从属的PT编号.后二位数字表示接地刀闸所在序位.其序位规定如下:靠I段母线侧用"01",Ⅱ段母线侧用"02",靠PT侧用"03".2.6.2 110千伏接地刀闸编号原则:一般按隶属关系,其编号采用五位数字表示.前四位数字表示所从属的刀闸编号.后一位数字用"0"表示接地.即由"刀闸编号+0"组成.2.6.3 主变中性点接地刀闸编号原则:一般按隶属关系,编号采用四位数字表示,前三位数字表示所从属的主变高压侧开关编号,后一位数字用"0"表示.即由"开关编号+0"组成.附录二:江西电网省调调度管辖设备一,南昌电厂1,#2010,#2011机,炉,主变及其开关,刀闸(含接地刀闸,以下同),PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏Ⅰ,Ⅱ段母线及其接地刀闸,母线PT,避雷器,母联开关,CT,#0高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.二,九江电厂(包括三期)1,#151~#156机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备(包括#03,#05,#06高备变及其220千伏开关,刀闸,PT,CT,避雷器,主变中性点接地刀闸和间隙).3,110千伏Ⅰ,Ⅱ段母线及其接地刀闸,母线PT,避雷器,母联开关,CT,#01,#02高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.三,贵溪电厂1,#161~#164机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏Ⅰ,Ⅱ段母线,旁路母线及其接地刀闸,母线PT,避雷器,旁路兼母联开关,CT,#01,#02高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.四,景德镇电厂1,#131~#135机,炉,#133~#135主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙,#131~#132主变及其110千伏和10千伏侧开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备(包括#03高备变及其220千伏开关,刀闸,PT,CT,避雷器,主变中性点接地刀闸和间隙).3,110千伏Ⅰ,Ⅱ段母线及其接地刀闸,母线PT,避雷器,母联开关,CT,#02高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.五,萍乡电厂1,#704~#705机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏Ⅰ,Ⅱ段母线,旁路母线及其接地刀闸,母线PT,避雷器,母联兼旁路开关,CT,#0高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.六,丰城电厂1,#191~#194机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备(包括#01,#02启备变及其220千伏开关,刀闸,PT,CT,避雷器,主变中性点接地刀闸和间隙).3,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.七,井冈山电厂1,#2101~#2102机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备(包括#01启备变及其220千伏开关,刀闸,PT,CT,避雷器,主变中性点接地刀闸和间隙).3,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.八,新余电厂1,#301~#302机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏Ⅰ,Ⅱ段母线,旁路母线及其接地刀闸,母线PT,避雷器,母联兼旁路开关,CT,#01高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.九,分宜电厂1,#117机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,#4主变220千伏,110千伏侧开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.4,110千伏Ⅰ,Ⅱ段母线,旁路母线及其接地刀闸,母线PT,避雷器,母联兼旁路开关,CT,#02高备变.5,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.十,柘林电厂1,#121~#126水轮发电机组,#121,#122,#125～#126主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙,#123主变及其110千伏和10千伏侧开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏母线及其接地刀闸,母线PT,避雷器.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.十一,万安电厂1,#171~#174水轮发电机组,主变及开关,刀闸(含接地刀闸,以下同),PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏Ⅰ,Ⅱ段母线及其接地刀闸,母线PT,避雷器.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.十二,东津电厂#181~#182水轮发电机组,上犹江电厂#601~#604水轮发电机组,洪门电厂#801~#805水轮发电机组,江口电厂#501~504水轮发电机组,罗湾电厂#141~#143水轮发电机组,抱子石#2201~#2202水轮发电机组十三,220千伏线路1,220千伏联络线:浔南线,浔西线,浔青线,浔盘线,盘青线,浔妙Ⅰ,Ⅱ线,妙市线,浔市线;柘盘线,柘西Ⅱ线;南盘Ⅰ,Ⅱ线,南斗Ⅰ,Ⅱ线,南昌Ⅰ,Ⅱ,Ⅲ线,南梅Ⅰ,Ⅱ线,南档线;七昌线,七艾线,昌艾线,西斗Ⅰ,Ⅱ线,斗石Ⅰ,Ⅱ线,丰石Ⅰ,Ⅱ线,丰金Ⅰ,Ⅱ线,盘西Ⅰ,Ⅱ线,梦西Ⅰ,Ⅱ线,梦金Ⅰ,Ⅱ线,罗丰线,丰江线,丰临线,临石线,石江线,白江线,白珠线,罗珠Ⅰ,Ⅱ线,罗金线,罗白线,新珠线,新白线,新袁线,分白线,萍跑线,萍五线,袁五线,分袁线,跑袁线,白吉线,罗吉线,井吉Ⅰ,Ⅱ线,井葛线,葛江线,井渡线,渡潭线,万潭线,万虎Ⅰ,Ⅱ线,万吉Ⅰ,Ⅱ线,虎潭线,虎金线,嘉金线,潭嘉Ⅰ,Ⅱ线,景兴线,景蛇Ⅰ,Ⅱ线,档蛇线,月梅线,贵月线,贵临线,贵档线,梅档线,档德线,贵上线,月上线.2,地区间220千伏终端线路:金上线.十四,110千伏线路1,南昌电厂--昌东变电磁环网运行期间的110千伏联络线:昌纺线,七纺线及线路两侧间隔及与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.十五,220千伏变电站1,220千伏联络变电站中除主变和终端线路外所有220千伏设备及相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.2,市中变主变及其220千伏侧开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.500千伏变电站除网调调度设备外的220千伏所有设备及相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.附录三:江西电网省调调度许可及备案设备第一部分许可设备1,江口,罗湾,洪门,上犹江,东津,抱子石发电厂的110千伏主变,母线,110千伏出线及检修时会影响其出力并由相应地调调度管辖的110千伏线路.罗湾发电厂:110千伏母线,主变,罗靖线,靖义线,岭义线,盘岭蛟线.(由南昌地调管辖)洪门发电厂:110千伏母线,主变,洪南线,建南线.(由抚州地调管辖)江口发电厂:110千伏母线,主变,江新线,江周线.(由赣西地调管辖)东津发电厂:110千伏母线,主变,津下线,万下线,袁万线.(由宜春地调度管辖)上犹江发电厂:110千伏母线,主变.(由赣州地调管辖)抱子石发电厂:110千伏母线,主变,抱修线,武修线,柘武线(由九江地调管辖)2,省调调度管辖220千伏变电站主变压器,其主变及其中性点接地方式改变须经省调许可.第二部分备案设备1,检修时会对省调非正常运行方式构成影响的地调管辖110千伏设备.上饶地调:上旭永线,贵永线抚州地调:东余线,崇公线,临崇线,220千伏临建线赣东北地调:珠梅线,档珠线,档万线,桥万线,桥余线,梅华线,珠华线鹰潭地调:余泉线,贵泉线景德镇地调:景田线,龙银西景线九江地调:田新线,海新线,柘军线,军青线宜春地调:分钤东线,袁东线,袁西线萍乡地调:跑芦线,西芦线赣西地调:石洛线,洛公线吉安地调:万泰线,泰敦线,吉敦线南昌地调:昌纺线,七纺线2,地调间启用跨地区联络线(110千伏珠梅线,桥余线,东余线,分钤东线,西芦线,崇公线,田新线,)进行转移负荷时地区间联络线仍作为省调调度许可设备,须由申请方向省调提出申请,经省调许可后方可进行.3,影响省调调度的安全稳定控制装置省调调度的安全稳定控制装置所切的110千伏线路.。
设备命名及编号原则.
设备命名及编号原则1总则1.1为适应现代企业发展的要求，提高我公司设备系统调度运行管理水平，特制定本原则。
1.2凡属我公司生产设备，均应照本原则实行统一命名及编号。
1.3凡与省调关联的设备，参照省调编号原则编号，并报请省调同意后方可执行。
1.4设备变更或技改后，新增设备的命名及编号应按照本原则套编。
1.5凡遇本原则未明确的设备的命名及编号，应报生产调度部门审定。
1.6本原则由工程技术部、运行部组织实施，有关专业应根据本原则编制各专业的设备名称及编号清册。
1.7本原则的解释权归运行部。
2电气系统部分设备名称调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语缩写而成，常用基本符号见表1。
表1常用基本符号项目1 2 3 4 5 6 7 8 9 10基本符号GTWBQFQSWLCTPTLF名称发电机变压器母线开关刀闸线路电流互感器电压互感器电抗器避雷器3交流220kV设备编号3．1220kV交流线路命名遵循如下原则：3.1.1线路及主变名称按照调度下发的命名执行；3.1.2每一条线路均有独立的线路名称，不同的线路对应不同的代码编号。
“ “ “ “ “ “ “ “ 3.1.3 母线命名原则：按照调度下发的命名执行。
4 6kV 及以下系统设备编号原则4.1 变压器命名原则4.1.1 6kV 及以上变压器为高压变压器，在命名第一字中以“高”标示，400V 变压器为低压变压器，不标注电压等级。
4.1.2 根据变压器所带主要负荷的不同，在名称中加入标示字，如 6kV 系统中#1 机高厂变、#2 机高厂变、#01 高备变。
4.1.3 各低厂变命名标明机组号、变压器名称。
如：#1 机汽机 1A 变、#1 机锅炉 1B 变等。
4.1.4 按低厂变所带负荷不同，以数字与英文字母作为标示，作为其开关及相关元件的编号代码。
（见附表 1）4.2 母线命名原则4.2.1 母线名称标示出机组号、负荷类型、电压等级、母线段号，两段母线一般以 A 、B标注，如：#1 机汽机 400V PC ⅠA 段母线，#1 机 6kV ⅠB 段母线，6kV 输煤 A 段母线。
设备命名与编码规则内容及要求
设备命名与编码规则内容及要求2019年8月9日第1条命名原则（一）命名应以用途为基本，不足以表明时，增加辅助性文字。
（二）命名应避免名称重复、谐音之弊。
（三）机组名称：发电机、水轮机。
（四）变压器名称：主变、厂用变、近区变、专用变、励磁变。
（五）励磁系统各柜名称：功率柜、调节柜、灭磁开关柜。
（六）开关、刀闸名称：断路器、隔离开关、接地刀闸。
（七）互感器、避雷器、耦合电容器名称：电压互感器、电流互感器、避雷器、耦合电容器。
（八）线路名称：一般以线路两端厂、变名称的简称组合命名。
（九）油、水、风系统名称：高压机、低压机、滤油机、滤过器、泵、罐、槽、阀。
（十）盘、柜、箱名称：操作盘、保护盘、PLC盘、LCU盘、动力盘、配电盘、操作柜、控制箱、端子箱；（1）盘：无后门的为盘；（2）柜：有后门的为柜。
第2条发电机、水轮机、主变压器编号原则（一）发电机、主变压器采用数字+附加字母表示。
（二）附加字母规定发电机用“GS”表示；变压器用“T”表示。
如： 1GS 1T（三）厂用高压变压器（13.8KV）以数字“9”开头的两位数字+附加字母表示,如:91T。
（四）机组励磁变以机组序号+“TS”表示，如：1 TS（五）厂用及坝区10KV变压器以数字“4”开头的两位数字+附加字母表示,如:41T。
第3条母线编号原则：分别采用ⅠⅡⅢⅣ……数字表示,即数字+名称。
如：220KVI 段母线排列顺序为：从发电机、变压器向出线，由固定端向扩建端，自上而下排列，角形结线按顺时钟方向排列。
如：单母线：称Ⅰ段。
单母线分段：称Ⅰ段、Ⅱ段母线。
双母线：称Ⅰ段、Ⅱ段母线。
第4条开关、互感器编号原则（一）采用三位数字+附加字母表示。
首位数字表示电压等级、后两位数字表示开关序位或互感器序位。
（二）电压等级代码规定：220KV用“2”表示； 10 (及10KV以上20KV以下)用“9”表示；0.4KV用“4”表示。
（三）开关序位规定（1）主变压器开关用“01-09”表示；（2）线路开关用“11-19”及“21-29”表示；（3）发电机开关用“10、20、30……”分别表示1、2、3……号机开关。
0.4kv低压配电设施命名及编号原则(试行)
0。
4kV低压配电设施命名及编号原则（试行)1 总则1。
1为了规范0.4kV配电线路及设备的命名及编号,结合广西电网系统低压配电网的实际情况，制定本原则。
执行中凡与本规定有冲突文件，按本文件执行。
1。
2适用范围：广西电网公司所属资产的0.4配电线路和设备，客户资产参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
《广西电网公司中压配电线路及设备标志管理规定》《广西电网公司10kV及以下配电线路及设备命名原则》《电网一次设备编号及调度管辖范围划分原则》(Q/GDD-316.16—2002）3线路命名、编号3.1 主干线命名为：“从属的变压器名称"＋“从属低压总开关末位序号”。
例如：XX公变401开关出线，命名为“XX公变1线"。
若台区低压出线处为总刀闸，则线路编号以刀闸第3位序号确定。
例如：XX 公变4021刀闸出线，命名为“**公变2线”.3。
2 一级支线命名为:“T 接主干线名称”＋“一级支线编号"。
支线编号从电源侧向负荷侧依次递增编号，不允许重号。
例如:“**线1支"。
3。
3 二级支线命名为：“T 接主干线名称”＋“一级支线编号”+“-”+“二级支线编号”，二级支线编号从支线电源侧向负荷侧依次递增编号。
例如:“＊＊线1—1支"。
3。
4 三级及以下支线原则上不进行命名，有特殊需要可参考3。
3条款进行下一级支线的命名。
3。
5 对于低压主干线多于9回的线路，低压主干线可参考3.1条文进行命名，即采用：“总开关后两位序号进行命名”。
如图1所示。
图13.6架空线路回路、长度、型号表示架空线路长度表示“回路数×导线型号-截面/回路长度(km）”，例如：2×JKY-240/0.5，表示2回交联聚氯乙烯240mm2铜芯共杆（担）架设长0.5km线路。
设备命名编号原则
设备命名编号原则设备编号及命名原则设备编号及命名原则1．总则：1.1机组编号为＃1机、＃2机；＃1炉、＃2炉。
1.2 属同⼀机组内的同类设备和系统的编号区分采⽤⼤写的A、B、C……（⾼、低压加热器除外）。
1.3属两台机组公⽤的系统编号按＃1、＃2、＃3……。
1.4 编号⽅向的约定：●对于⼯艺系统中串联⽅式排列的同类设备，设备序号按介质流向排序，编号由⼩到⼤递增（⾼、低压加热器除外）；●当设备序号依位置⽽定时，从固定端向扩建段，从A排柱向B排柱⽅向，由东向西，由南向北，顺序编号为A、B、C……或＃1、＃2、＃3……。
●不同⾼度的同类设备或系统，由低往⾼按顺序编号为A、B、C……。
1.5 对于锅炉燃烧器，与相应的磨煤机编号相同。
如#1炉A1…A4燃烧器(#1炉A层A1…A4燃烧器)、#1炉B1…B4燃烧器(#1炉B 层B1…B4燃烧器)等。
1.6 ⾼、低压加热器编号按相应的抽汽段编号,如＃1⾼加对应1段抽汽。
设备以⼯艺专业为准，电⽓和热控专业与⼯艺专业相对应。
2、热机主、辅设备编号细则2.1主设备的编号：主设备由固定端向扩建端的排列顺序编号，编为#1、#2…，如：#1、#2汽轮机，#1、#2锅炉。
2.2辅助设备编号：2.2.1辅助设备的排列顺序由固定端向扩建端、由A排墙向B排墙的编号为A、B、C……，例如：A凝结⽔泵、B凝结⽔泵等。
2.2.2单机多台同样功能辅助设备的编号为机组号加A、B……加设备名称，如：#1机汽动给⽔泵分别为#1机A汽动给⽔泵、#1机B汽动给⽔泵，#2炉磨煤机分别为#2炉A、#2炉B、#2炉C、#2炉D磨煤机，电动滤⽔器#1机为#1机A、#1机B电动滤⽔器，#2机为#2机A、#2机B电动滤⽔器等。
2.2.3单机只有单台辅助设备的编号：机组号加设备作⽤名称。
例如#1机电动给⽔泵，#1机交流润滑油泵、#1机直流润滑油泵， #2机轴封加热器、#2机除氧器、#2炉捞渣机、#2机冷却塔、#1机除氧器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备命名及编号原则
1 总则
1.1 为适应现代企业发展的要求，提高我公司设备系统调度运行管理水平，特制定本原则。
1.2 凡属我公司生产设备，均应照本原则实行统一命名及编号。
1.3 凡与省调关联的设备，参照省调编号原则编号，并报请省调同意后方可执行。
1.4 设备变更或技改后，新增设备的命名及编号应按照本原则套编。
1.5 凡遇本原则未明确的设备的命名及编号，应报生产调度部门审定。
1.6 本原则由工程技术部、运行部组织实施，有关专业应根据本原则编制各专业的设备名称及编号清册。
1.7 本原则的解释权归运行部。
2 电气系统部分设备名称
调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语缩写而成，常用基本符号见表1。
表1 常用基本符号
3 交流220kV设备编号
3．1 220kV交流线路命名遵循如下原则：
3.1.1 线路及主变名称按照调度下发的命名执行；
3.1.2 每一条线路均有独立的线路名称，不同的线路对应不同的代码编号。
3.1.3 母线命名原则：按照调度下发的命名执行。
4 6kV及以下系统设备编号原则
4.1 变压器命名原则
4.1.1 6kV及以上变压器为高压变压器，在命名第一字中以“高”标示，400V变压器为低压变压器，不标注电压等级。
4.1.2 根据变压器所带主要负荷的不同，在名称中加入标示字，如6kV系统中#1机高厂变、#2机高厂变、#01高备变。
4.1.3 各低厂变命名标明机组号、变压器名称。
如：#1机汽机1A变、#1机锅炉1B变等。
4.1.4 按低厂变所带负荷不同，以数字与英文字母作为标示，作为其开关及相关元件的编号代码。
（见附表1）
4.2 母线命名原则
4.2.1 母线名称标示出机组号、负荷类型、电压等级、母线段号，两段母线一般以A、B 标注，如：#1机汽机400V PC ⅠA段母线，#1机6kV ⅠB段母线，6kV输煤A段母线。
4.3 6kV开关命名原则
4.3.1 6kV段进线开关以“1或2”代表机组号，“6”表示电压等级，“01”“10”“02”“20”表示某段工作进线、备用进线。
如#1机6kV 1A段母线工作进线开关编号为1601，其备用进线开关为1610。
4.3.2 低厂变高压侧开关同样以“1或2”代表机组号，“6”表示电压等级，然后加上段号与该变压器代号组成，如汽机变代码为1，锅炉变代码为2，如#1机6kV ⅠA段上所接的#1机汽机ⅠA变高压侧开关编写为：1611，#2机6kV ⅡB段上所接的#2机锅炉ⅡB变高压侧开关编写为2622。
4.3.3 厂用6kV电动机负荷开关编号原则：以“1”或“2”代表机组号，“6”表示电压等级，然后加母线编号“1”或“2”，最后跟两位数字的开关柜物理位置编号。
例如：#1机6kV 1A段上的#1炉1A磨煤机负荷开关在第十七间隔，则该开关编号为：16117。
4.3.4 输煤6KVAB段开关以“F”代表燃料，“6”代表电压等级，“1”“2”表示某段工作进线，“3”表示联络开关。
4.4 400V开关命名原则
4.4.1 400V PC 开关命名原则：
4.4.1.1 400V工作进线开关：
以“1或2”代表机组号，“4”代表电压等级，与变压器代码组成开关的编号。
如#1机汽机400V PC ⅠA段工作进线开关：141A，ⅠB段进线开关为141B，联络开关为141C。
隔离插头以D为后缀。
4.4.1.2 400V工作馈线开关：
1）所带负荷非MCC段以进线开关编号后加“-”组成，“-”后的数字代表柜体号，字母代表开关所在柜体间隔号。
例如：
①#1汽机400V PC ⅠA段3柜1间隔馈线开关：141A-3A；
②#1汽机400V PC ⅠA段13柜8间隔馈线开关为：141A-13H。
2）所带负荷为MCC段以“1或2”代表机组号（两机共用则略去），“M”代表所带负荷为MCC段，其他字母为MCC名称的拼音缩写，“-A、-B或-C”代表MCC的进线电源序号；若MCC段为多段，则“-”前的字母A、B、C代表MCC的段号。
例如：
①#1汽机400V PC ⅠA段11柜2间隔的汽机MCC III段电源一开关：1MJC-A；
②#1汽机400V PC ⅠA段的汽机MCCⅡ段电源一开关：1MJB-A；
③#1汽机400V PCⅠB段12柜1间隔主厂房通风MCC电源二开关：1MTF-B。
4.4.2 400V MCC 开关命名原则：
1) 进线开关命名原则
以“1或2”代表机组号（两机共用则略去），“M”代表MCC段，其他字母为MCC名称的拼音缩写，“-A1、-B1或-A/B”代表MCC的进线电源序号，若MCC段为多段“-”前的字母A、
B、C代表MCC的段号。
例如：
①#1汽机400V MCC Ⅰ段进线开关：1MJA-A1和1MJA-B1；
②#1汽机400V MCC Ⅱ段进线开关：1MJB-A1和1MJB-B1；
2) 馈线开关命名原则
“-”前与进线开关编号相同，“-”后的数字代表柜体号，字母代表开关所在柜间隔号。
例如：#1汽机400V MCC ⅠA段2柜4间隔的开关命名为：1MJA-2D。
4.4.3 400V保安段开关以以“1或2”代表机组号，E作为“保安”缩写，“1”“2”为工作电源，“0”为备用电源。
柴油发电机出口开关为1E0、2E0；#1机保安PC A、B段的工作电源进线开关为1E1-1,1E2-1；#1机保安PC A、B段的备用电源进线开关为1E0-1,1E0-2。
由#1机锅炉PC ⅠA、ⅠB段去#1机保安PC A、B段的电源开关编号分别为1E1、1E2。
4.4.4 输煤段400V开关以“F”代表燃料，“4”代表电压等级，与变压器代码组成开关编号。
5 机务部分设备命名及编号原则
5.1 机组级按1、2、3数字编号，设备级按A、B、C，部件级按1、2、3。
如：#1炉1A吸风机#1轴承、#2炉2B磨煤机#1油泵。
5.2 设备东西方向排列：从东---→西，设备编号A、B、C······，顺序递增。
5.3 设备上下方向排列：从北---→南，如各磨煤机，从固定端（北）---→扩建端（南），设备编号A、B、C······，顺序递增。
5.4 设备呈环形或方形布置：从东南角按顺时针，设备编号#1、#2、#3······或A、B、C······，顺序递增。
5.5 有流程性要求的工艺系统，如煤粉管道、输煤系统、电除尘系统、化学水处理、补水管道系统，其设备按工艺流程方向，编号#1、#2、#3······或A、B、C······，顺序递增。
5.6 以矩阵或多层矩阵形式排列的设备：按系统、子系统、设备的顺序以多个字母数字的组合表示。
如电除尘器各电场的编号，#2炉AB2电场表示#2锅炉的A（北侧）电除尘器的B 除尘通道的东起第二个电场。
6 附录
6.1 附表1 变压器代码
6.2 附表2 部分电气设备命名及编号
附表1：低压厂用变代码及编号
附表2：部分电气设备命名及编号。
