强弱电布线注意事项
【分享】弱电工程布线注意事项(9点及5点注意事项)
【分享】弱电工程布线注意事项前言：天气太热，做管穿线的弱电工们，注意防暑。
弱电布线是一个技术活，需要注意些什么呢？正文：1、为避免干扰，弱电线和强电线应保持一定距离，国家标准规定，电源线及插座与电视线及插座的水平间距不应小于50厘米。
2、充分考虑潜在需求，预留插口，比如，在餐厅或者厨房也可以考虑预留电视信号插口，在卫生间或许可以预留电话线口。
3、为方便日后检查维修，尽量把家中的电话、网络等控制集中在一个方便检查的位臵，从这个位臵再分到各个房间，目前无线网络是主流，还有就是光纤入户已经普及！4.布放网线时尽可能与室内装修同时进行。
为了防止建筑材料对网线的腐蚀，先沿墙壁开凿一约4cm左右壁槽，将网线穿入PVC管内后，埋如壁槽里，再装修好墙壁。
5.所有线缆均需用PVC管套装敷设，穿线过程中尽量避免线缆扭绞和90度的直弯。
一般预埋用PVC，吊顶管路用JDG/KBG铁管。
6.网络线布放时尽量不要和交流电源线并行布放，插座与电源插座保持20cm以上的距离。
以防止交流电产生的磁场干扰。
7.网络线不同于普通线缆，为保证较高的带宽，对网线的质量要求较高，需使用超五类网线以上，且网络线的连接必须采用专用模块和接插件作端接。
8.要求各房间的网线长度不要超过40米，中间不可接头，特别不可像电源线一样用胶布将较短的网线连接后使用。
实在没有办法，线头必须焊接！9.进户网络线可同进户电话线一起集中布放在大厅进门入口处预埋的弱电箱内。
施工之前一定要研究好图纸，做好施工方案！我们首先需要做的就是画一个居室的平面图，然后将所有计划好的信息点标识在图上，之后将需要连通的线画到图中，并粗略计算出各种线缆的长度（宁长一丈不短一寸）。
物料的购买以PVC管材和各种线材为主，线材的要求：结实、质量好。
网线，这个当然不用说，不管以后是否需要1000M的速度，最好购买超5类双绞线，电话线就直接用2对双绞线代替了。
因为各种线缆要预埋在地下或墙体内长期使用，无法随意更换，因此，线缆的质量就显得尤为重要，切勿贪图一时省钱，而应从正规渠道购买线缆。
弱电布线规范
弱电布线规范弱电布线规范是为了保证弱电系统运行稳定、安全、可靠，确保弱电设备正常工作而制定的一系列技术规范和标准。
下面将结合常见的弱电系统设备和布线方式，总结以下弱电布线规范：1. 电缆选择与布线方式（1）选择合适的弱电电缆，根据传输距离、传输速率、电磁兼容等要求确定电缆规格。
（2）布线时应避免强电线路与弱电线路相交，尽量分设弱电线缆综合管或采用不同的布线通道。
（3）布线时应考虑电缆的走向、弯曲半径和承受张力，尽量避免弯折和拉力对电缆的损坏。
2. 线缆安装与固定（1）电缆穿过墙、楼板等时应保留适当的间隙，防止电缆压损或受潮。
（2）电缆终端应制作良好的接线盒，固定牢固，接头应紧固，并进行必要的防护措施。
（3）线缆固定应采用专用固定夹具，不得使用钉子或铁丝等尖锐物品捆绑，以免割破绝缘层。
3. 接地与防雷保护（1）弱电设备应接地可靠，接地电阻小于1Ω。
（2）额定电压高于50V的线缆应进行防雷保护，采用避雷器、引下线等装置。
（3）弱电系统与强电系统之间应设有适当的隔离带，以减少电磁干扰。
4. 设备安装与接线（1）弱电设备安装时应与强电设备保持一定的距离，避免相互干扰。
（2）设备的接线应按照电气图纸进行，接线端子应紧固可靠，不得出现松动、接触不良等情况。
（3）设备上的标志标签应清晰可见，便于日常操作和维护。
5. 弱电柜与配线架（1）弱电柜应放置在通风良好、无尘、干燥的场所，禁止放置易燃、易爆物品。
（2）配线架应悬挂牢固，电缆线束整齐，标签清晰可见，便于线缆的管理和维护。
（3）弱电柜与配线架上的电源插座应按照规定进行布置，保证电缆正常引入和插拔。
6. 系统维护与保养（1）定期检查弱电设备的运行情况，及时处理故障、更换损坏部件。
（2）对于设备和线缆的重要位置和接口，定期进行润滑、紧固等维护保养工作。
（3）每年至少进行一次全面的系统检测，对系统进行全面评估和验证。
以上就是弱电布线规范的一些基本要点，根据不同的项目和要求，还需根据具体情况进行进一步的补充和细化。
家庭装修强弱电布线十大注意事项
家庭装修强弱电布线十大注意事项随着新房建设和旧房改造的不断增多，家庭装修已经成为一个越来越多人关注的话题。
在家庭装修中，强弱电布线是一个非常重要的步骤，它直接影响到日常生活中的用电安全。
下面就为大家介绍家庭装修强弱电布线注意事项。
1. 按照国家标准进行布线在进行强弱电布线时，必须要按照国家标准进行，这是保证用电安全的基本要求。
同时，在进行布线前，要查看房屋的用电负荷，根据负荷制定出最合理的布线方案。
2. 强、弱电布线区分明确在家庭装修中，强电和弱电是两种完全不同的电源，需要按照不同的布线方式进行区分。
并且，在进行装修时，要确保强、弱电的布线区分明确，不能将两者进行混合布线，否则会对用电设备造成严重影响。
3. 让强弱电线路不同走线管或桥架强、弱电线路在进行布线时，尽量要让两条线路不同走线管或桥架。
如果两条线路走在同一个走线管或桥架内，会导致信号干扰或短路等问题。
4. 合理安装电缆箱电缆箱的作用是作为强、弱电线路的接口点，在进行布线时需要将其安装在容易触及和检修的位置。
安装时应注意，强电线路和弱电线路的电缆箱应该分别设立，不能混合使用。
5. 控制接收天线的位置接收天线设计时，一定要安装在干燥和露天的地方，同时要考虑周围电磁环境对天线接收的影响。
在家庭装修时，应该将接收天线安装到不同走线管中，不要接近强电线路，以免造成干扰。
6. 充分考虑各个用电设备的功率布线时一定要考虑到各个用电设备的功率，尽量避免多个用电设备在同一路线运行，这样会导致电路的过载，影响用电设备的寿命。
7. 每个房间应设备三个以上的插座在家庭装修时，每个房间至少要有三个以上的插座，这样可以满足各个用电设备的需求。
同时，插座位置也要摆放在便于使用的位置，以便后期更换使用和维修。
8. 确保接口安全可靠在进行电气设备设施布线时，一定要严格按照国家标准，防止因接口安全性差导致的火灾事故。
插头插座要符合电压、电流、功率要求等国家规范，插座应尽可能的多选用防水插座。
弱电线路安装注意事项
弱电线路安装注意事项
在安装弱电线路时，要注意以下事项:
1)在确定弱电箱安装位置后，在箱体埋入墙体时，若弱电箱是钢板面板，其箱体露出墙面 1cm，若面板是塑料面板，其箱体和墙面平齐，箱体出线孔不要填埋，当所有布线完成并测试后，才用石灰封平。
2)弱电箱的安装高度一般为距离地面1.6m，这个高度操作管理方便，如果希望隐藏弱电箱，可安装在距离地面0.3m较隐蔽的位置。
3)为了减少强电对弱电的干扰，弱电线路距离强电线路应不小于0.5m，弱电与强电线路有交叉走线时，应用铝箔包住交叉部分的弱电线路。
4)在穿线前，应对所有线缆的每根芯线进行通断测试，以免布线完毕后才发现有断线而重新铺设。
5)穿线时，应在弱电箱内预留一定长度的线缆，具体长度可根据进线孔到模块的位置确定，一般最短长度(从进线孔起计算)要求为:电视线(75同轴电缆)预留至少25cm，网线(5类双绞线)预留至少35cm，接入的电话外线预留至少30cm，其他类型弱电线缆预留至少30cm。
强电和弱电布线注意事项
强电和弱电布线注意事项强电和弱电的管槽之间距离30厘米以上，这样做对工人会增加劳动力，但为了以后不郁闷，我们要求工人一定要这样做，因为并排走线强电和弱电之间会有干扰。
而且我们的插座位置都距离地面80厘米以下，因为怕放在高处容易看到电线，不美观。
我们的厨房是做整体橱柜，工人在布这里的水电时，要求让橱柜公司把厨房的水电位置确定下来，虽然橱柜公司把水电已经设计好，但我们还是在厨房特别多留了三个插座，怕以后会增加东西，如果装修好了到时再想布线就完全不同了，拉明线不好看，拆装修重布暗线，不但人郁闷还不划算。
1、插座要多装，宁滥勿缺。
楼梯间一定要有插座。
炉罩旁边不要设计插座，有安全隐患。
2、开关不要放在门背后等距离狭小的地方。
3、走道里最好设计一个双控灯，这头打开，那头关闭。
4、插头最好买带有面板的，一些长时间不用的插座不容易损坏。
5、餐厅灯要考虑餐桌摆放的位置，否则灯不在餐桌正中。
6、小的射灯一定要装变压器，没有变压器，灯就像随时会爆炸的小炸弹，最后的结果是永远不开。
7、多买2眼的插座，3眼的电器少。
8、有线插座要买宽频的。
9、原有的下水管、地漏的位置最好别改变。
改不好的话，最容易泛水。
10、电工管线刚一铺完，没封槽之前，就要求工人画出走线图。
11、施工开展过程中，还是尽量地看着，发现不妥马上让工人改动，怕等下道工序做完了再改就来不及了，省却了为返工而扯皮的烦恼。
12、为了省电，请准确规划平时微弱耗电电器（如电视、DVD 机、微波炉、空调，DVD机等）的插座。
不拔插头都处于待机状态的DD最好装有开关的插座面板，因为待机所耗的电在普通电表里读不出来，但分时电表会读出来。
13、穿好线管后要把线槽里的管道封闭起来，用水泥砂浆把线盒等封装牢固，其合口要略低于墙面0∙5cm左右，并保持端正。
师傅说，别看现在这个插座线改造这么简单，穿线的讲究可不止这些，像空调等大功率电器都要单独走线,而且现在一般的通讯线也要走暗线，走暗线时通信线不仅不能和电源线的管路一起走，并且还要保持50厘米以上的间距，否则会产生电磁干扰。
强弱电线缆敷设标准

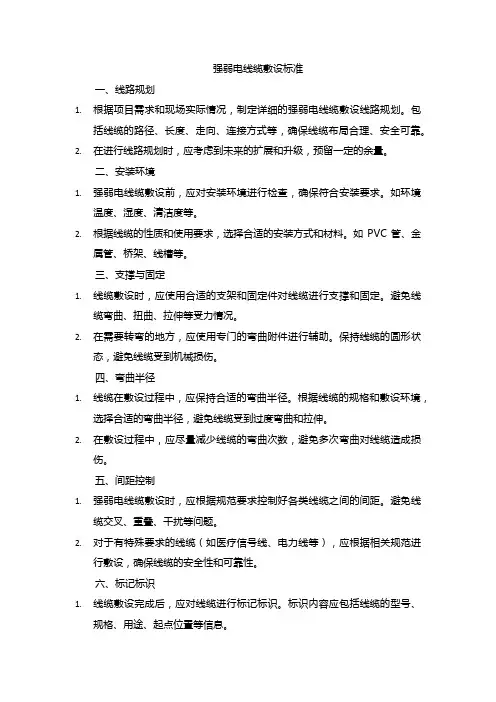

强弱电线缆敷设标准
一、线路规划
1.根据项目需求和现场实际情况，制定详细的强弱电线缆敷设线路规划。
包
括线缆的路径、长度、走向、连接方式等，确保线缆布局合理、安全可靠。
2.在进行线路规划时，应考虑到未来的扩展和升级，预留一定的余量。
二、安装环境
1.强弱电线缆敷设前，应对安装环境进行检查，确保符合安装要求。
如环境
温度、湿度、清洁度等。
2.根据线缆的性质和使用要求，选择合适的安装方式和材料。
如PVC管、金
属管、桥架、线槽等。
三、支撑与固定
1.线缆敷设时，应使用合适的支架和固定件对线缆进行支撑和固定。
避免线
缆弯曲、扭曲、拉伸等受力情况。
2.在需要转弯的地方，应使用专门的弯曲附件进行辅助。
保持线缆的圆形状
态，避免线缆受到机械损伤。
四、弯曲半径
1.线缆在敷设过程中，应保持合适的弯曲半径。
根据线缆的规格和敷设环境，
选择合适的弯曲半径，避免线缆受到过度弯曲和拉伸。
2.在敷设过程中，应尽量减少线缆的弯曲次数，避免多次弯曲对线缆造成损
伤。
五、间距控制
1.强弱电线缆敷设时，应根据规范要求控制好各类线缆之间的间距。
避免线
缆交叉、重叠、干扰等问题。
2.对于有特殊要求的线缆（如医疗信号线、电力线等），应根据相关规范进
行敷设，确保线缆的安全性和可靠性。
六、标记标识
1.线缆敷设完成后，应对线缆进行标记标识。
标识内容应包括线缆的型号、
规格、用途、起点位置等信息。
2.标记标识应清晰、易读，并采取适当的防腐蚀措施。
弱电布线施工规范
弱电布线施工规范
弱电传输的是信息，假如受到干扰，家中的电视等就会因信号不好而影响功能使用。
如何尽量削减这种状况的发生呢?这就需要在弱电施工时做好防护了。
1、强弱电线路需分开布线
电路改造时一大禁忌，就是施工队为了施工便利，将全部线路收纳到一起。
这样做的后果是线路之间会受到干扰，导致信号不稳定，而且还会留下火灾隐患。
因此在电路改造的时候，强弱电应当分开走线，严禁强弱电共用一管和一个底盒，强电线路平行间距不能低于30cm，尽量是50cm，交叉必需成直角。
弱电所穿线管应采纳钢管或硬质PVC 管，PVC管价格相对廉价，比较常用，但是对信号屏蔽效果没有铜管好。
因此，假如所步线路存在局部干扰源，且不能满意最小净距离要求时，应当采纳钢管作为穿线管。
2、不同弱电线之间需分开走管
为避开信号干扰，网线、有线电视线等弱电在电路施工中要单独穿管，不行穿在同一管内。
3、先布管再走线
弱电施工和强电一样，在施工时应当先安装管路，然后再穿线，这样就可以避开将来进行换线时，消失线无法抽动的现象。
4、避开同一管内线路过多
敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。
直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50%。
5、避开走折断式直角弯
走线的时候留意线管不要直接折断式的转直角，这样很简单造成线穿不过去，且对信号影响也很大，尽量用大弯连接。
强电线缆与弱电线缆敷设注意事项
强电线缆与弱电线缆敷设注意事项
强电线缆与弱电线缆敷设注意事项：
1. 强电线缆与弱电线缆应该分开敷设，避免相互干扰或造成安全事故。
2. 强电线缆应保持一定距离与弱电线缆敷设，一般至少为0.5米，以防止干扰引起的故障。
3. 强电线缆需要采取防火措施，在遇到易燃物时，应使用阻燃材料管道或保护套，尽量减少火灾风险。
4. 强电线缆的敷设要避开水管、燃气管道等易受损的区域，以防止意外事故。
5. 弱电线缆要远离高压设备或高强度磁场区域，以避免干扰或损坏。
6. 弱电线缆敷设时应尽可能采用导电性较好的金属材料，可提高灵敏度。
7. 需要对强电线缆和弱电线缆进行标识，以便于维护和管理。
8. 在进行线缆敷设前需要进行必要的检测和测试，确保线缆质量和敷设的符合要求。
9. 线缆敷设需要按照安全规范和标准进行，相关操作人员需要具备专业的技能和经验。
10. 进行线缆敷设时要注意施工环境的安全，采取防护措施，确保人员的安全。
家装强弱电应注意的事项
家装强弱电应注意的事项随着现代家庭电器日益增多，人们在家居装修时需要考虑到强弱电布线的问题。
强弱电是指家庭电器的供电方式不同，强电属于高压电，弱电属于低压电。
在家装中，强弱电的布线应该得到严格的规范和注重细节。
下面就来了解一下家装中强弱电应注意的事项。
1.强电与弱电分开布线强电和弱电不应该混合布线，因为高压电和低压电之间的干扰会影响电器的运行和寿命。
因此，必须在装修前，确定哪些电器属于强电，哪些属于弱电，并正确分开布线。
家居电器中的大多数电器都属于弱电，包括电话、电视、电脑等。
2.强电布线要规范在进行强电布线时，必须遵循国家标准和规范，不能私自增加或减少强电插座和开关的数量。
在强电插座，开关顶部一定要有标志，明确指出哪些插座是强电插座。
强电插座应该安装在离地面1.5米以上的墙面，不能安装在地面或者靠近水源的地方。
3.弱电布线要布满整个房间弱电布线也需要注意，可在房间中按需安装电话插座、电脑插座、网线插座等。
此外，弱电插座不需要与强电插座隔离，但应留有空间和位置便于日后维修和更换。
弱电插座最好安装在离地面1.2米以上的墙面，防止自来水污染。
4.各种线要标志清楚在装修强弱电线路时，必须为每条电线标明标识，并制作具有可见度和耐久性的标志，以方便日后维护维修与故障排除。
在强电线路中，标识应该清楚，以方便快速确定对应电器。
5.强电设备与弱电设备分开放置家庭中的强电设备包括洗衣机、冰箱、热水器、空调等，应该尽可能的安排在不同的区域内，防止电气干扰问题。
此外，弱电设备应该与强电设备隔开，以增强安全性。
6.电线管材要选好电线管材是将强弱电线路装入的管道，是电路走向的基础，也是整个装修工程的重要部分。
管材的选择必须符合国家标准和安全规范。
通常，家中的强电管材选用铁制管或者PVC管，弱电管材采用塑料管材更为合适。
7.维修保养和管道布置在装修过程中，需要注意强电管路的保养和维护。
管道的布置要注意坡度，在姿态上要垂直，坡度要达到1%以上，以避免电线出现接地的情况。
强弱电线缆敷设标准
强弱电线缆敷设标准电线缆是电力工程中不可或缺的基础材料，它承载着电力传输的重要任务。
强弱电线缆的敷设是电力工程中的一项重要环节，正确的敷设能够确保电力系统的正常运行和安全性。
本文将介绍强弱电线缆敷设的标准和要求，以及敷设的具体方法和注意事项。
一、强弱电线缆敷设应符合以下标准和要求：1. 电线缆选择和材质：根据电力工程的需求和具体情况，选择符合规定标准的电线缆，并确保其质量达到要求。
强电线缆应采用耐高压的绝缘材料，防止电线绝缘击穿。
弱电线缆则应选用更加柔软、绝缘性能优越的材料。
2. 敷设环境要求：敷设电线缆的环境应达到相关的要求。
如强电线缆应远离强电磁场和高温热源，避免因环境因素导致电线缆受损。
弱电线缆应避免与强电线缆共同敷设，以减少干扰和干扰。
3. 敷设路径规划：根据具体工程需要和安全要求，合理规划电线缆的敷设路径。
避免将强弱电线缆敷设于同一通道，以防止相互干扰和交叉感应。
4. 敷设深度和间距：电线缆的敷设深度应符合规定的标准要求，以保护电线缆免受外部损坏。
敷设间距应根据电线缆的类型和额定电流确定，避免过于密集或过于分散的敷设方式。
5. 敷设方式：电线缆的敷设应采用合适的方式。
如强电线缆可以采用埋地或架空敷设，弱电线缆则适合采用埋地、杂敷等方式。
二、强弱电线缆敷设的具体方法和注意事项1. 敷设前准备工作：a. 验收电线缆质量和数量，确保符合要求。
b. 根据电线缆路径规划设计，确定敷设的起点和终点。
c. 清理敷设区域，确保无障碍物和杂物。
2. 敷设过程：a. 强电线缆的敷设通常采用埋地方式。
首先，进行挖沟作业，沟槽宽度和深度应符合规定标准。
然后，敷设电线缆，注意与弱电线缆保持一定间距。
最后，进行沟槽的回填和压实工作。
b. 弱电线缆的敷设可以采用埋地或杂敷方式。
埋地敷设与强电线缆类似。
杂敷方式指将弱电线缆穿过已存在的空隙中，如管道、空心板等。
在此过程中，注意保护弱电线缆的绝缘层，避免划伤或挤压。
3. 敷设后工作：a. 进行电线缆的验收和试运行，确保敷设质量和安全性。
强电弱电布线施工规范(二)
强电弱电布线施工规范（二）引言概述:强电弱电布线施工规范是在建筑工程中，为了确保电力供应的安全性和稳定性，规划和实施电力布线的重要性不可忽视。
本文将重点讨论强电弱电布线施工规范的五个主要方面，包括规范的安装要求、材料选择、线路敷设、设备安装和验收标准。
正文:1. 规范的安装要求- 遵守相关的国家标准和法规，确保布线施工符合安全性要求。
- 合理规划电缆走向和布线路径，确保电力供应的高效性和可靠性。
- 必要时进行地下电缆敷设，确保电线的防水性和耐久性。
- 防止电缆和设备与其他建筑构件的直接接触，避免可能的电磁干扰和安全隐患。
- 安装适当的保护措施，以防止电力故障和火灾等意外事故的发生。
2. 材料选择- 选择符合国家标准的电缆和线缆材料，确保其安全可靠。
- 强调对阻燃性能和耐高温性能的重视，以防止火灾和电线老化等问题。
- 确保使用的接线头和插座符合相关的电气规范，保障连接质量和电流传输效果。
- 选择合适的绝缘材料和保护套管，以增加电缆的绝缘性能和耐久性。
3. 线路敷设- 根据建筑的需求和功能布局，合理规划和安排强弱电线路的敷设。
- 严格遵循安全距离要求，确保强弱电线路之间以及与其他线路之间的安全隔离。
- 避免强弱电线路交叉，减少电磁干扰的可能性。
- 采用合适的固定装置和吊架，确保电缆的牢固固定，避免振动和损坏。
4. 设备安装- 根据设备的功率需求和安装要求，合理选用设备材料和安装方式。
- 保证设备的接地良好，确保电力供应的安全性和稳定性。
- 安装过程中注意防水和防尘，以延长设备的使用寿命。
- 遵守相关的设备安装规范，确保设备的正常使用和维护。
5. 验收标准- 使用专业的测量工具和检测设备，对强弱电布线进行全面的测试和检查。
- 确保各项参数和指标符合国家规定的标准和要求。
- 进行漏电检测和接地测试，确保电力供应的安全性和可靠性。
- 完善相关的施工记录和验收报告，备案并备查。
总结:强电弱电布线施工的准确的规范和标准对于建筑工程的电力供应至关重要。
强弱电布线基本常识
强弱电布线基本常识一．电路改造工艺流程1. 草拟布线图。
2. 划线。
确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。
3. 开槽。
4. 埋设暗盒及敷设PVC电线管。
5. 穿线。
6. 安装开关，面板，各种插座，强弱电箱和灯具。
7. 检查。
8. 完成电路布线图，提交公司备案。
二．电路改造的施工要点1．设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。
2．开槽深度应一致，一般是PVC管直径+10MM。
3．电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
一般情况，照明1.5平方，空调挂机及插座2.5平方，柜机4.0平方，进户线10.0平方。
4．暗线敷设必须配阻燃PVC管。
插座用SG20管，照明用SG16管。
当管线长度超过15m或有两个直角弯时，应增设拉线盒。
天棚上的灯具位设拉线盒固定。
5． PVC管应用管卡固定。
PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。
暗盒，拉线盒与PVC管用锣接固定。
6． PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。
7．电源线与通讯线不得穿入同一根管内。
8．电源线及插座与电视线及插座的水平间距不应小于500mm。
9．电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。
10．穿入配管导线的接头应设在接线盒内，线头要留有余量15 0MM，接头搭接应牢固，绝缘带包缠应均匀紧密。
11．安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。
保护地线为2.5平方的双色软线。
12．当吊灯自重在3kg及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。
严禁安装在木楔、木砖上。
13．连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。
家庭强电和弱电布线原则
家庭强电和弱电布线原则
家庭强电和弱电布线原则可以总结如下：
1. 强电和弱电应分开布线：强电指的是家庭用电中的高压电力线路，如电灯、插座等；弱电指的是低压信号线路，如电话、网络、电视等。
强电和弱电应分开布线，避免相互干扰。
2. 强弱电线路应有明确标识：强电线路和弱电线路应有明确的标识，以便安装和维修时可以清楚区分。
3. 强电线路距离弱电线路尽量保持一定距离：强电线路的电磁干扰对弱电线路的影响比较大，为了避免互相干扰，应尽量保持一定距离，如可以采用隔离墙壁或管道隔离。
4. 强电线路应采用金属管道或金属装潢：强电线路应采用金属管道或金属装潢，以确保电气安全和防止火灾的发生。
5. 弱电线路应采用屏蔽线缆：弱电线路会受到外界的电磁干扰，为了减少干扰影响，应采用屏蔽线缆或者建立良好的接地系统。
6. 强电线路应符合国家电气安全标准：强电线路的设计和施工应符合国家电气安全标准，确保安全使用。
7. 弱电线路应有适当的接地措施：弱电线路的接地措施有助于减少干扰和保护设备，应根据具体情况采取适当的接地措施。
总之，家庭强电和弱电布线原则的核心是分离和保护，以确保
电气安全和防止干扰影响。
在布线设计和施工过程中，应严格按照相关标准和规范进行操作。
强电、弱电布线注意事项
强电、弱电布线注意事项强电这一概念是相对于弱电而言，一般并无电压电流的实在界限划分。
电子类人们习惯分为强电（电力）和弱电（信息）两部分。
两者既有联系又有区分，一般来说强电的处理对象是能源（电力），其特点是电压高、电流大、功率大、频率低，重要考虑的问题是削减损耗、提高效率。
弱电的处理对象重要是信息，即信息的传送和掌控，其特点是电压低、电流小、功率小、频率高，重要考虑的是信息传送的效果问题，如信息传送的保真度、速度、广度、牢靠性。
一般来说，弱电工程包括电视工程、通信工程、消防工程、保安工程、影像工程等等和为上述工程服务的综合布线工程。
一、强电弱电布线距离要求随着科技进展以及智能建筑时代的到来，弱电工程越来越受到人们的重视。
而做弱电的伙伴都知道强电弱电布线距离是有要求的。
为什么强电弱电布线要分开呢？这是由于强电四周有磁场，假如强电弱电布线距离过近就会对弱电的信号产生影响，实在表现为：假如是电视线，信号就不会很清楚；假如是电话线，电话就会显现杂音；假如是网线，网络传输速度就会受到影响等等。
因此，在强弱电布线时，肯定要遵从如下强电弱电布线距离要求：1、用户电缆不能与高压（AC1000V，DC1500V）电缆一起（捆绑）走线。
通信电缆的终端与高压电缆的终端最小间隔450mm。
2、用户电缆一般情况下避开与低压（AC1000V,DC1500V）电线一起（捆绑）走线。
通信电缆的终端与低压电线的终端（在有坚固间隔物的情况下）最小间隔150mm。
3、用户电缆可以允许与超低压（AC42.4V，DC60V）电线一起（捆绑）走线,且终端无需间隔。
4、用户电缆应与一些有害设备（诸如:避雷器、腐蚀性流体、温度超过60℃的物体等等）分隔，且其间距不得少于150mm。
5、电力电缆与用户电缆布线分隔参见下图。
6、低压电缆与通信电缆交叉时防备噪音的分隔参见下图。
二、强电对弱电的干扰电网运行正常时，在不发生单相接地故障的情况下，一般是不存在强电对弱电造成的电磁干扰问题。
强弱电施工注意事项
强弱电施工事项1、线管固定：电线管的明敷应采用开口型管卡固定，管卡用尼龙膨胀螺钉或粘合剂固定。
2、固定间距为：φ20以下为1.0m，φ25-40为1.5m，严禁用木榫固定。
管卡距管终端，转弯处中点、电气设备或接线盒边缘的距离为：φ15-20150mm，φ25-40250mm。
3、线管排列：明配电线管应排列整齐，垂直度及水平度允差为：在2.0m以内为5mm，全长偏差不大于1/2倍管子内径。
墙面暗敷应垂直或平行于地面，不可排放斜线。
4、电管沿地面施工要求：电线管不得成束沿墙布置，以免削弱地龙骨端头的强度，宜就近、取直布线，尽量减少转弯次数。
5、管内穿线：管内导线不允许有接头或扭结，所有接头应装设接线盒连接，电线接头用相应规格的尼龙压接帽，并用专用工具（压线钳）压紧（这一点有很多公司都做不到，要注意）。
导线总截面面积不应超过管内截面面积的40%，一根管子内的穿线不能超过8根，强、弱电不可处于同一护套管中。
6、电气管与水管：电气管路与水管在同一平面或交叉敷设时，一般电气管路在下，相互间距不小于50mm。
如条件不允许，则应采取可靠的隔热措施。
导线与燃气管之间的距离：在同一平面内不小于100mm，在不同平面内不小于50mm，电气开关接头与燃气管之间距离不小于20mm。
7、避开强电线：弱电信号属低压电信号，抗干扰性能较差，所以弱电线地走线应该避开强电线（电源线）。
国家标准规定，电源线及插座与电视线及插座的水平间距不应小于50厘米。
8、电工国标规定一般指弱电为电话、电视、宽带等，强电为电源线。
两者不能同穿一根管内，平行距离为300mm以上。
强电（220V或380V等电力线）弱电（电话电视AV宽带报警监控对讲等传送信号的线缆）在布线的时候坚决不能走在一起！平行走线套管铺设相距50CM以上插座相距20CM以上而电视属于弱电的较高频信号会对低频的电话和宽带信号有影响应分别套管铺设！一般规定1、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
(完整版)弱电工程综合布线施工规范
综合布线施工规范一、强电电路部分：1、配线：① 电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（P日有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③ 配线时，所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零（N）线。
④配线必须穿管（阻燃型PVC管材）。
⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、No2、确定点位：① 点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
② 暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地1.2— 14m，距门框15cm — 20cm。
① 测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm— 30cm，配线箱内：预留线的长度为50cm。
② 确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称-房间-序号。
3、配线线径选择： 2.5平方毫米铜电源的安全截流量为28A, 4平方毫米铜电源线的安全截流量为35A, 6平方毫米铜电源线的安全截流量为48A, 10平方毫米铜电源线的安全截流量为65A, 16平方毫米铜电源线的安全截流为91A, 25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的1.5 — 2倍。
4、暗装开槽：① 开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
② 确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。
③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm ;若选用20mm 的PVC 管，则开槽深度为25mm。
装修强电弱电布线施工的规范
强电弱电布线施工的规范一、确定点位1、点位确定的依据：根据空间布线设计图纸，结合工位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。
若有多个暗盒在一起，暗盒之间的距离至少为10mm。
3、布线箱位置的确定：1＞内嵌式：在所采用弱电布线箱尺寸上宽、高各增加10mm，在深度方向上减少10mm。
2＞外置式：按所用产品的型号尺寸标注固定孔位置。
3＞内置式：确定管线进入所用产品的高度。
二、开槽1、确定开槽路线：根据以下原则：1＞路线最短原则；2＞不破坏原有强电原则；3＞不破坏防水原则。
2、确定开槽宽度：根据信号线的多少确定PVC管的多少，进而确定槽的宽度。
3、确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。
4、线槽外观要求：横平竖直，大小均匀。
5、线槽的测量：暗盒和配线箱槽独立计算，所有线槽按开槽起点到线槽终点测量，若线槽宽度超过80mm按双线槽长度计算。
三、布线1、确定线缆通畅：1＞网线、电话线的测试：分别做水晶头，用网络测试仪测试通断；2＞有线电视线、音视频线、音响线的测试：分别用万用表测试通断；3＞其他线缆：用相应专业仪表测试通断。
2、确定各点位用线长度：1＞测量出配线箱槽到各点位端的长度；2＞加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm－300mm，配线箱内：线的长度为500mm，背景音乐出口处：线长1.5米至2米。
3、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类－房间－序号。
4、确定管内线数：管内线的横截面积不得超过管的横截面积的80%。
四、封槽1、固定暗盒：除厨房、卫生间暗盒要凸出墙面20mm外，其他暗盒与墙面要求齐平。
几个暗盒在一起时要求在同一水平线上。
2、固定PVC管：1＞地面PVC管要求每间隔一米必须固定；2＞地槽PVC管要求每间隔两米必须固定；3＞、墙槽PVC管要求每间隔一米必须固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
强弱电有条件的最好分开，如现场条件不允许可共用管井（未见规范说明如有误请留言指出）但强弱电缆必须在管井两侧分开敷设，如弱电电缆对抗干扰有要求，弱电电缆应穿钢管或金属线槽敷设，且保护管或线槽需接地。
强电弱电的电缆之见不小于500mm，有盖板的不小于300mm。
布线原则：强电弱电要分开电缆和钢管，不得共用一管。
线槽布线：弱电系统的配线宜采用同槽分隔方式。
电压大于65v的辅助供电回路，必须另管另槽敷设，不得共管敷设。
尤其是弱电与动力之间，必须有良好的屏蔽和相互隔离度，以避免电磁干扰。
