强弱电布线规范
建筑装饰工程中的强弱电布线规范要求
建筑装饰工程中的强弱电布线规范要求在建筑装饰工程中，强弱电布线是一个重要而复杂的工作环节。
它涉及到电力电缆、通讯电缆、配线架、插座等设备的合理布置和连接，直接关系到电力和通信系统的运行效果和安全性。
为了确保强弱电布线的规范要求得到满足，下面将详细介绍建筑装饰工程中关于强弱电布线的规范要求。
1. 强电布线规范要求强电布线主要指供电输电和电力系统的布置。
在建筑装饰工程中，强电布线的规范要求主要包括以下几个方面：1.1 电缆选择与敷设强电布线中，应选择符合国家标准的电力电缆，例如：低压电缆、矿物绝缘电缆等。
根据线路负荷计算和供电距离，确定电缆截面积和敷设方式。
在敷设过程中，电缆应告知产地、型号、截面，保持电缆的完整和外观整洁。
电缆应沿墙面或吊顶的更正位置进行敷设，严禁乱拉乱敷，保持直线，不与弱电箱、管线交叉。
1.2 插座与开关布置强电布线中，插座与开关的布置要符合国家规范和设计方案要求。
插座应按照功能布置，如：办公区、会议室等需要多个插座的地方。
墙壁插座的安装高度一般为300-500mm，插座与插座之间的距离不宜小于500mm。
开关的安装位置应方便操作，通常安装在出入口便于控制大面积照明。
1.3 配线架布置配线架是强电布线中的重要组成部分，用于连接主干线和分支线，起到分配电力的作用。
建筑装饰工程中，配线架应布置在易于维修、安全可靠的位置，避免与弱电系统的设施交叉。
2. 弱电布线规范要求弱电布线主要指通信信号、控制信号等微弱电流的传输系统。
在建筑装饰工程中，弱电布线的规范要求主要包括以下几个方面：2.1 通信电缆选择与敷设弱电布线中，通信电缆的选择要符合国家标准和设计要求，如：光纤、双绞线等。
敷设时应注意保护电缆的弯曲半径，避免电缆受损。
同时，在敷设过程中，应保持电缆整齐、规范，不得与强电系统电缆交叉或平行敷设。
2.2 弱电箱布置弱电箱是弱电布线中的重要设备，用于集中连接各种弱电系统设备。
弱电箱应布置在易于管理和维护的位置，通常安装在公共区域或专用机房。
弱电布线施工规范
弱电布线施工规范强电是指一些强力的电线电源，弱电传输的则是信息，可以说强弱电是家装电线的重要组成部分。
假如说弱电受到了干扰，家中的网络、电线则会因信号不好而影响使用。
所以建议大家熟悉一下弱电布线施工规范！一、强弱电线路需分开布线电路改造时一大禁忌，是施工队为了施工方便，将所有线路收纳到一起。
这样做的后果是线路之间会受到干扰，导致信号不稳定，而且还会留下火灾隐患。
因此在电路改造的时候，强弱电应该分开走线，严禁强弱电共用一管和一个底盒，强电线路平行间距不能低于30cm，好是50cm，交叉必须成直角。
二、弱电钢管应采用钢管弱电所穿线管应采用钢管或硬质PVC 管，PVC管价格相对便宜，比较常用，但是对信号屏蔽效果没有铜管好。
因此，如果所步线路存在局部干扰源，且不能满足小净距离要求时，应该采用钢管作为穿线管。
三、先布管再走线弱电施工和强电一样，在施工时应该先安装管路，然后再穿线，这样可以避免将来进行换线时，出现线无法抽动的现象。
四、不同弱电线之间需分开走管为避免信号干扰，网线、电话线、有线电视线弱电在电路施工中要单独穿管，不可穿在同一管内。
五、避免同一管内线路过多敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。
直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%-50%。
六、避免走折断式直角弯走线的时候注意线管不要直接折断式的转直角，这样很容易造成线穿不过去，且对信号影响也很大，好用大弯连接。
弱电布线施工规范介绍到这了，弱电传输的是信息，如果受到干扰，家中的电话、电视会因信号不好而影响功能使用。
另外，为避免各种线路的弯曲回路，要保证所有线路均为“活线”。
原文地址:/news/2433.html。

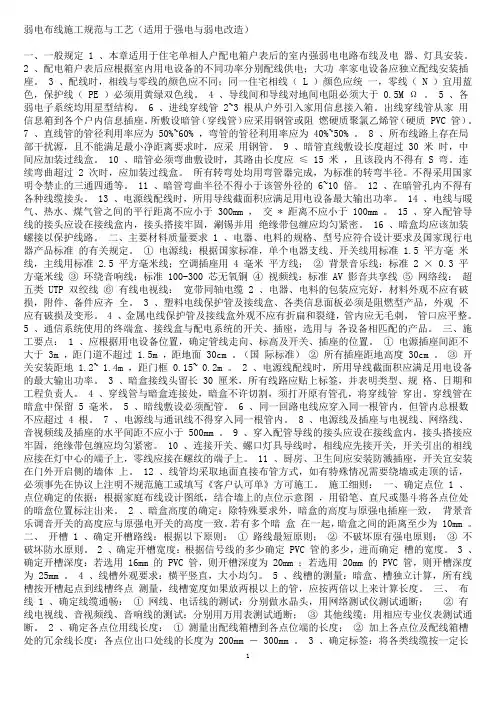

弱电布线施工规范与工艺(适用于强电与弱电改造)
弱电布线施工规范与工艺（适用于强电与弱电改造）一、一般规定 1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于 0.5M Ω。
5 、各弱电子系统均用星型结构。
6 、进线穿线管 2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质 PVC 管）。
7 、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。
8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。
10 、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。
连续弯曲超过 2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11 、暗管弯曲半径不得小于该管外径的 6~10 倍。
12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交 * 距离不应小于 100mm 。
15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16 、暗盒均应该加装螺接以保护线路。
二、主要材料质量要求 1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用 4 毫米平方线；② 背景音乐线：标准 2 × 0.3 平方毫米线③ 环绕音响线：标准 100-300 芯无氧铜④ 视频线：标准 AV 影音共享线⑤ 网络线：超五类 UTP 双绞线⑥ 有线电视线：宽带同轴电缆 2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
强电弱电工程布线施工要求规范
强电弱电施工规范一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。
7 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50% 。
8 、暗管直线敷设长度超过30 米时，中间应加装过线盒。
9、暗管必须弯曲敷设时，其路由长度应≤15 米，且该段内不得有S 弯。
连续弯曲超过2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
10、暗管弯曲半径不得小于该管外径的6~10 倍。
11、在暗管孔内不得有各种线缆接头。
12、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交叉距离不应小于100mm 。
14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
15、暗盒均应该加装螺接以保护线路。
主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用4 毫米平方线；②背景音乐线：标准2 ×0.3 平方毫米线③视频线：标准AV 影音共享线④网络线：超五类UTP 双绞线⑤有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
弱电布线施工规范
弱电布线施工规范
弱电传输的是信息，假如受到干扰，家中的电视等就会因信号不好而影响功能使用。
如何尽量削减这种状况的发生呢?这就需要在弱电施工时做好防护了。
1、强弱电线路需分开布线
电路改造时一大禁忌，就是施工队为了施工便利，将全部线路收纳到一起。
这样做的后果是线路之间会受到干扰，导致信号不稳定，而且还会留下火灾隐患。
因此在电路改造的时候，强弱电应当分开走线，严禁强弱电共用一管和一个底盒，强电线路平行间距不能低于30cm，尽量是50cm，交叉必需成直角。
弱电所穿线管应采纳钢管或硬质PVC 管，PVC管价格相对廉价，比较常用，但是对信号屏蔽效果没有铜管好。
因此，假如所步线路存在局部干扰源，且不能满意最小净距离要求时，应当采纳钢管作为穿线管。
2、不同弱电线之间需分开走管
为避开信号干扰，网线、有线电视线等弱电在电路施工中要单独穿管，不行穿在同一管内。
3、先布管再走线
弱电施工和强电一样，在施工时应当先安装管路，然后再穿线，这样就可以避开将来进行换线时，消失线无法抽动的现象。
4、避开同一管内线路过多
敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。
直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50%。
5、避开走折断式直角弯
走线的时候留意线管不要直接折断式的转直角，这样很简单造成线穿不过去，且对信号影响也很大，尽量用大弯连接。
强电弱电布线施工规范(二)
强电弱电布线施工规范（二）引言概述:强电弱电布线施工规范是在建筑工程中，为了确保电力供应的安全性和稳定性，规划和实施电力布线的重要性不可忽视。
本文将重点讨论强电弱电布线施工规范的五个主要方面，包括规范的安装要求、材料选择、线路敷设、设备安装和验收标准。
正文:1. 规范的安装要求- 遵守相关的国家标准和法规，确保布线施工符合安全性要求。
- 合理规划电缆走向和布线路径，确保电力供应的高效性和可靠性。
- 必要时进行地下电缆敷设，确保电线的防水性和耐久性。
- 防止电缆和设备与其他建筑构件的直接接触，避免可能的电磁干扰和安全隐患。
- 安装适当的保护措施，以防止电力故障和火灾等意外事故的发生。
2. 材料选择- 选择符合国家标准的电缆和线缆材料，确保其安全可靠。
- 强调对阻燃性能和耐高温性能的重视，以防止火灾和电线老化等问题。
- 确保使用的接线头和插座符合相关的电气规范，保障连接质量和电流传输效果。
- 选择合适的绝缘材料和保护套管，以增加电缆的绝缘性能和耐久性。
3. 线路敷设- 根据建筑的需求和功能布局，合理规划和安排强弱电线路的敷设。
- 严格遵循安全距离要求，确保强弱电线路之间以及与其他线路之间的安全隔离。
- 避免强弱电线路交叉，减少电磁干扰的可能性。
- 采用合适的固定装置和吊架，确保电缆的牢固固定，避免振动和损坏。
4. 设备安装- 根据设备的功率需求和安装要求，合理选用设备材料和安装方式。
- 保证设备的接地良好，确保电力供应的安全性和稳定性。
- 安装过程中注意防水和防尘，以延长设备的使用寿命。
- 遵守相关的设备安装规范，确保设备的正常使用和维护。
5. 验收标准- 使用专业的测量工具和检测设备，对强弱电布线进行全面的测试和检查。
- 确保各项参数和指标符合国家规定的标准和要求。
- 进行漏电检测和接地测试，确保电力供应的安全性和可靠性。
- 完善相关的施工记录和验收报告，备案并备查。
总结:强电弱电布线施工的准确的规范和标准对于建筑工程的电力供应至关重要。
强电与弱点布线工艺
强电与弱点布线工艺强电与弱点布线工艺材料展示：1、穿线管及配件工艺要点说明：1、强电布线工艺（1）云石机沿弹线切割，切割深度控制在5~8mm。
（2）线管入盒端头长度不小于5mm，并用锁母锁紧。
（3）所有管内穿线，禁止管内有接头，管内所有电线横截面积不超过管截面的40%。
（4）普通线路为2.5平方毫米塑铜BV线，空洞插座线路为4平方毫米塑铜BV线。
（5）10A及以上插座必须从配电箱单独压闸下线，不许串联和并联。
（6）照明线路绝缘电阻不小于0.5MΩ，插座线路绝缘电阻值不小于1MΩ。
2、弱电布线工艺（1）云石机沿弹线切割，切割深度控制在5~6mm。
（2）各种线管入盒端头长度不小于5mm，并用锁母锁紧。
（3）所有管内弱电线禁止有接头，管内弱电线只能单独走线。
（4）线路配线时，使用川豪专用弱电线与强电并行，必须保证15mm间距；插座线路绝缘电阻值不小于1MΩ。
（1）穿线管左：川豪专用彩色PVC平导管。
在阻燃、抗压和抗冲击的强度方面做了强化处理。
右：普通PVC穿线管（2）配件左：川豪专用底盒。
深度高，制作光滑，避免施工损伤；并设计了底盒保护盖。
右：普通底盒2、强电线缆左：川豪专用电线。
为多股软芯线，含铜率达99%，能有效降低电阻；绝缘塑胶为中国石油聚氯乙烯料，在抗老化耐高温、阻燃方面均优于国家标准。
右：普通电线。
图片13、弱电线缆（1）电视电缆左：川豪专用H3YV-5E4x2x0.52数字通信电缆右：普通电视电缆（2）音箱线缆左：川豪专用TVB-2x0.5MM音箱线右：普通音箱线（3）电话线左：川豪专用HYV4x0.4电话通信电缆右：普通电话线循环水系统及布管工艺工艺要点说明：给水管为川豪专用EVOP管、弯头，直接采用热熔连接，给水管走管必须横平竖直，左热右冷，专用过桥弯。
材料展示：1、给水管左：川豪专用EVOP给水管。
绿色为冷水管，黄色为热水管。
为三层高压挤塑管，表层为抗紫外线阻氧层；内层为抗菌环保层；中间层为稳态层；管件铜采用国标62铜。
强弱电的布线施工规范
强弱电的布线施工规范一、确定点位1、点位确定的依据:根据办公空间布线设计图纸,结合办公工位示意图,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2、暗盒高度的确定:除特殊要求外,暗盒的高度与原强电插座一致,背景音乐调音开关的高度应与原强电开关的高度一致。
若有多个暗盒在一起,暗盒之间的距离至少为10mm。
3、布线箱位置的确定:1>内嵌式:在所采用弱电布线箱尺寸上宽、高各增加10mm,在深度方向上减少10mm。
2>外置式:按所用产品的型号尺寸标注固定孔位置。
3>内置式:确定管线进入所用产品的高度。
二、开槽1、确定开槽路线:根据以下原则:1>路线最短原则;2>不破坏原有强电原则;3>不破坏防水原则。
2、确定开槽宽度:根据信号线的多少确定PVC管的多少,进而确定槽的宽度。
3、确定开槽深度:若选用16mm的PVC管,则开槽深度为20mm;若选用20mm的PVC管,则开槽深度为25mm。
4、线槽外观要求:横平竖直,大小均匀。
5、线槽的测量:暗盒和配线箱槽独立计算,所有线槽按开槽起点到线槽终点测量,若线槽宽度超过80mm按双线槽长度计算。
三、布线1、确定线缆通畅:1>网线、电话线的测试:分别做水晶头,用网络测试仪测试通断;2>有线电视线、音视频线、音响线的测试:分别用万用表测试通断;3>其他线缆:用相应专业仪表测试通断。
2、确定各点位用线长度:1>测量出配线箱槽到各点位端的长度;2>加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为200mm-300mm,配线箱内:线的长度为500mm,背景音乐出口处:线长1.5米至2米。
3、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类-房间-序号。
4、确定管内线数:管内线的横截面积不得超过管的横截面积的80%。
四、封槽1、固定暗盒:除厨房、卫生间暗盒要凸出墙面20mm外,其他暗盒与墙面要求齐平。
强电弱电工程布线施工规范
强电强电动工典型之阳早格格创做普遍确定1 、本章适用于住房单相人户配电箱户表后的室内强强电电路布线及电器、灯具拆置.2 、配电箱户表后应根据室内用电设备的分歧功率分别配线供电；大功率家电设备应独力配线拆置插座.3 、配线时，相线与整线的颜色应分歧；共一住房相线（ L ）颜色应统一，整线（ N ）宜用蓝色，呵护线（ PE ）必须用黄绿单色线.4 、导线间战导线对付天间电阻必须大于0.5M Ω .5 、各强电子系统均用星型结构.6 、进线脱线管 2~3 根从户中引进家用疑息接进箱.出线脱线管从家用疑息箱到各个户内疑息插座.所敷设暗管（脱线管）应采与钢管大概阻焚硬量散氯乙烯管（硬量 PVC 管）.7 、直线管的管径利用率应为 50%~60% ，直管的管径利用率应为 40%~50% .8 、暗管直线敷设少度超出 30 米时，中间应加拆过线盒.9、暗管必须蜿蜒敷设时，其路由少度应≤ 15 米，且该段内不得有 S 直.连绝蜿蜒超出 2 次时，应加拆过线盒. 所有转直处均用直管器完成，为尺度的转直半径.不得采与国家明令克制的三通四通等.10、暗管蜿蜒半径不得小于该管中径的 6~10 倍.11、正在暗管孔内不得有百般线缆接洽.12、电源线配线时，所用导线截里积应谦足用电设备最大输出功率.13、电线与温气、热火、煤气管之间的仄止距离不该小于 300mm ，接叉距离不该小于 100mm .14、脱进配管导线的接洽应设正在接线盒内，接洽拆接坚韧，涮锡并用绝缘戴包缠应匀称稀切.15、暗盒均该当加拆螺接以呵护线路.主要资料品量央供1、电器、电料的规格、型号应切合安排央供及国家现止电器产品尺度的有闭确定.①电源线：根据国家尺度，单个电器支线、开闭线用尺度 1.5 仄圆毫米线，主线用尺度 2.5 仄圆毫米线；空调插座用 4 毫米仄圆线；②背景音乐线：尺度 2 × 0.3 仄圆毫米线③视频线：尺度 AV 影音共享线④搜集线：超五类 UTP 单绞线⑤有线电视线：宽戴共轴电缆2 、电器、电料的包拆应完佳，资料中瞅不该有破坏，附件、备件应齐齐.3 、塑料电线呵护管及接线盒、百般疑息里板必须是阻焚型产品，中瞅不该有破坏及变形.4 、金属电线呵护管及接线盒中瞅不该有合扁战缝隙，管内应无毛刺，管心应仄坦.5 、通疑系统使用的终端盒、接线盒与配电系统的开闭、插座，采用与各设备相匹配的产品.动工重心：1 、应根据用电设备位子，决定管线走背、标下及开闭、插座的位子.①电源插座间距不大于3m，距门讲不超出1.5m，距大天30cm.（国际尺度）②所有插座距天下度30cm.③开闭拆置距天 1.2~ 1.4m，距门框 0.15~ 0.2m.2 、电源线配线时，所用导线截里积应谦足用电设备的最大输出功率.3 、暗盒接线头留少 30 厘米，所有线路应揭上标签，并标明典型、规格、日期战工程控制人.4 、脱线管与暗盒对接处，暗盒禁绝切割，须挨开本有管孔，将脱线管脱出.脱线管正在暗盒中死存5 毫米.5 、暗线敷设必须配管.6 、共一回路电线应脱进共一根管内，但是管内总根数不该超出 4 根.7 、电源线与通讯线不得脱进共一根管内.8 、电源线及插座与电视线、搜集线、音视频线及插座的火仄间距不该小于50mm.9 、脱进配管导线的接洽应设正在接线盒内，接洽拆接应坚韧，绝缘戴包缠应匀称稀切.10、对接开闭、螺心灯具导线时，相线应先接开闭，开闭引出的相线应接正在灯核心的端子上，整线应接正在螺纹的端子上.11、厨房、卫死间应拆置防溅插座，开闭宜拆置正在门中开开侧的墙体上.12、线管均采与大天间接布管办法，如有特殊情况需要绕墙大概走顶的话，必须预先正在协议上证明不典型动工大概挖写《客户认可单》圆可动工.动工细则：一、决定面位1 、面位决定的依据：根据布线安排图纸，分离墙上的面位示企图，用铅笔、直尺大概朱斗将各面位处的暗盒位子标注出去.2 、暗盒下度的决定：除特殊央供中，暗盒的下度与本强电插座普遍，背景音乐调音开闭的下度应与本强电开闭的下度普遍.若有多个暗盒正在所有，暗盒之间的距离起码为 10mm .二、开槽1 、决定开槽门路：根据以下准则：①门路最短准则；②不益害本有强电准则；③不益害防火准则.2 、决定开槽宽度：根据旗号线的几决定 PVC 管的几，从而决定槽的宽度.3 、决定开槽深度：若采用 16mm 的 PVC 管，则开槽深度为 20mm ；若采用 20mm 的 PVC 管，则开槽深度为25mm .4 、线槽中瞅央供：横仄横直，大小匀称.5 、线槽的丈量：暗盒、槽独力估计，所有线槽按开槽起面到线槽终面丈量，线槽宽度如果搁二根以上的管，应按二倍以上去估计少度.三、布线1 、决定线缆通畅：①网线、电话线的尝试：分别搞火晶头，用搜集尝试仪尝试通断；②有线电视线、音视频线、声响线的尝试：分别用万用表尝试通断；③其余线缆：用相映博业仪容尝试通断.2 、决定各面位用线少度：①丈量出配线箱槽到各面位端的少度；②加上各面位及配线箱槽处的冗余线少度：各面位出心处线的少度为 20mm － 30mm .3 、决定标签：将百般线缆按一定少度剪断后正在线的二端分别揭上标签，并证明：强电种类－房间－序号.4 、决定管内线数：管内线的横截里积不得超出管横截里积的 80% .四、启槽1 、牢固暗盒：除厨房、卫死间暗盒要凸出墙里20mm 中，其余暗盒与墙里央供齐仄.几个暗盒正在所有时央供正在共一火仄线上. 2 、牢固 PVC 管：①大天 PVC 管央供每隔断一米必须牢固；②槽 PVC 管央供每隔断二米必须牢固；③墙槽 PVC 管央供每隔断一米必须牢固.3 、启槽：启槽后的墙里、大天不得下于天圆仄里.4 、浑扫动工现场：启槽中断后，浑运垃圾，挨扫动工现场.附：为预防百般线路的蜿蜒回路，包管所有线路均为“ 活线” ，布线动工工艺为大天间接布管办法（无特殊情况不得走踢足线大概者天花板内，可则线路无法搞成“活线” ）.强电动工典型一、管讲资料采用战动工央供1、火仄子系统火仄子系统的走线管讲由二部分形成：一部分是每层楼内搁置火仄传输介量的总线槽，另一部分是将传输介量引背各房间疑息接心的分线管大概线槽.从总线槽到分线槽大概线管需要有过度对接.总线槽央供宽度与下度的比率为3:1，正在线槽中搁置的单绞线应不超出三层.正在线槽中搁置的单绞线稀度过大会做用下层单绞线的传输本能.火仄线槽普遍有多处转直，正在转直处应留有足够大的空间以包管单绞线有充分的蜿蜒半径.根据EIA/TIA569尺度，超五类4对付非屏蔽单绞线的蜿蜒半径应不小于线径的8倍.最新的尺度认为，蜿蜒半径大于线径的4倍已不妨谦足传输央供了.但是有一面是要害的，即坚持足够大的蜿蜒半径不妨包管系统的传输本能.正在火仄线槽的转直处，应有垫衬以减小推线时的摩揩力.火仄子系统线槽大概线管应采与镀锌铁槽大概铁管.单绞线战光纤对付拆置有分歧的央供，单绞线笔直搁置于横井之内，由于自己的沉量牵推，日暂之后会使单绞线的绞合爆收一定程度的改变，那种改变对付传输语音的三类线去道做用不是太大，但是对付需要传输下速数据的超五类线，那个问题是不克不迭被忽略的，果此安排笔直横井内的线槽时应小心思量单绞线的牢固.单绞线的牢固时的力的大小是该当受到沉视的一种本领，如果扎线太紧大概会落矮NEXT值，从而做用线缆的传输本能.缆线的敷设战呵护办法考验缆线般应按下列央供敷设：缆线的型式、规格应与安排确定相符.缆线的布搁应自然笔直，不得爆收扭绞、挨圈接洽等局里，不该受中力的挤压战益伤.缆线二端应揭有标签，应标明编号，标签书籍写应浑晰，规则战精确.标签应采用阻挡易益坏的资料.缆线终接后，应有余量.接接间、设备间对付绞电缆预留少度宜为0.5~1.0m，处事区为10~30mm；光缆布搁宜盘留，预留少度宜为3~5m，有特殊央供的应按安排央供预留少度.缆线的蜿蜒半径应切合下列确定：（1）非屏蔽4对付对付绞线电缆的蜿蜒半径应起码为电缆中径的4倍；（2）屏蔽4对付对付绞线电缆的蜿蜒半径应起码为电缆中径的6~10倍；（3）主搞对付绞电缆的蜿蜒半径应起码为电缆中径的10倍；（4）光缆的蜿蜒半径应起码为光缆中径的15倍.电源线、概括布线系统缆线应分开布搁，缆线间的最小洁距应切合安排央供.正在暗管大概线槽中缆线敷设完成后，宜正在疑讲二端出心处用弥补资料举止启堵.预埋线槽战暗管敷设缆线应切合下列确定：敷设线槽的二端宜用标记表示出编号战少度等真量.敷设暗管宜采与钢管大概阻焚硬量PVC管.布搁多层屏蔽电缆、扁仄缆线战大对付数主搞光缆时，直线管讲的管径利用率为50%~60%，直管讲应为40%~50%.暗管布搁4对付对付绞电缆大概4芯以下光缆时，管讲的截里利用率应为25%~30%.预埋线槽宜采与金属线槽，线槽的截里利用率不该超出50%.树坐电缆桥架战线槽敷设缆线应切合下列确定：电缆线槽、桥架宜超过大天2.2m以上.线槽战桥架顶部距楼板不宜小于30mm；正在过梁大概其余障碍物处，不宜小于50 mm.槽内缆线布搁应逆直，尽管不接叉，正在缆线出进线槽部位、转直处应绑扎牢固，其火仄部分缆线不妨不绑扎.笔直线槽布搁缆线应每隔断1.5m牢固正在缆线支架上.电缆桥架内缆线笔直敷设时，正在缆线的上端战每隔断1.5m处应牢固正在桥架的支架上；火仄敷设时，正在缆线的尾、尾、转直及每隔断5~10m处举止牢固.正在火仄、笔直桥架战笔直线槽中敷设缆线时，应付于缆线举止绑扎.对付绞电缆、光缆及其余旗号电缆应根据缆线的类型、数量、缆径、缆线芯数分束绑扎.绑扎间距不宜大于1.5m，间距应匀称，紧紧适度.楼内光缆宜正在金属线槽中敷设，正在桥架敷设时应正在绑扎牢固段加拆垫套.采与吊顶支撑柱动做线槽正在顶棚内敷设缆线时，每根支撑柱所辖范畴内的缆线不妨不树坐线槽举止布搁，但是应分束绑扎，缆线护套应阻焚，缆线采用应切合安排央供.修筑群子系统采与架空、管讲、直埋、墙壁及暗管敷设电、光缆的动工技能央供应依照当天网通疑线路工程查支的相闭确定真止.呵护步伐火仄子系统缆线敷设呵护应切合下列央供.预埋暗管呵护央供如下：（1）预埋正在墙体中间的最大管径不宜超出50mm，楼板中暗管的最大管径不宜超出25mm.（2）直线布管每30m处应树坐过线盒拆置.（3）暗管的转直角度应大于90度，正在路径上每根暗管的转直角度不得多于2个，本去不该有S直出现，有直头的管段少度超出20m时，应树坐管线过线盒拆置；正在有2个直时，不超出15m应树坐过线盒.（4）暗管转直的直率半径不该小于该管中径的6倍，如暗管中径大于50mm时，不该小于10倍.（5）暗管管心应光润，并加有护心呵护，管心伸出部位宜为25~50mm.搜集天板缆线敷设呵护央供如下：（1）线槽之间应相通.（2）线槽盖板应可开开.（3）主线槽的宽度由搜集天板盖板的宽度而定，普遍宜正在200mm安排，支线槽宽不宜小于70mm.（4）天板块应抗压、抗冲打战阻焚.塑料线槽槽底牢固面间距普遍宜为1m.铺设活动天板敷设缆线时，活动天板内洁空应为150~300mm.采与公用坐柱动做顶棚支撑柱时，可正在坐柱中布搁缆线.坐柱支撑面宜躲开沟槽战线槽位子，支撑应坚韧.坐柱中电力线战概括布线缆线合一布搁时，中间应有金属板隔开，间距应切合安排央供.搞线子系统缆线敷设呵护办法应切合下列央供：缆线不得布搁正在电梯大概供火、供汽、供温管讲横井中，亦不该布搁正在强电横井中.搞线通讲间应相通.2、主搞子系统主搞子系统用于大楼之间的传输，普遍采与多对付数单绞线大概多模光纤，光纤有极强的抗搞扰本领，所以拆置后不会爆收如单绞线那样的问题，但是光纤自己较为坚强，强力牵推大概直合会使纤芯合断，果此拆置时应有有体味的工程师正在现场指引.光纤的架设不妨采与架空、直埋、管讲等要领，直埋时应正在光纤通过的场合搞告诫标记，以防以去的动工益害.由于光纤的纤芯是石英玻璃的极易弄断，所以正在动工时千万于不允许超出允许的最小蜿蜒半径.捆扎时起码为光纤中径的10倍；推线时起码为光纤中径的15倍.其次，光纤的抗推强度比铜缆小，果此正在动工时，决不允许超出抗推强度（46N）.光纤配线架分挂墙式、机架式二种，根据端接光纤数目可分为24心、48心、72心几种，配线架上有适配板，用去拆置耦合器.光纤加进配线架前要适合天捆扎，加进配线架之后要预留有一定备用线缆，以便当拆置、维护.备用的线缆应盘正在光纤配线架的卷轴上.3、管制区子系统管制区子系统是工程动工中思量最搀纯的部分.那部分动工应充分思量环境做用战端接工艺的做用.电磁辐射是思量管制区子系统拆置环境的主要果素.电磁辐射的做用主要去自二个圆里，一是环境对付系统传输的做用，一是系统正在疑息传输历程中对付环境设备的做用. 正在修筑物内，环境对付系统传输的做用主要去自强电磁辐射源，如电台，修筑物内的电梯，马达，UPS电源等.如果环境中那些搞扰源的做用较大，应试虑采与屏蔽步伐，大概采用距离较近的位子.布线系统的端接工艺是间接做用系统本能的要害果素.对接配件的拆置工艺主要做用布线系统的近端串扰战衰减，而那二个参数是推断系统本能的要害依据.正在管制区子系统还要思量环境的透气，照明，酸碱度，干度等条件，那些果素将对付端接配件制成腐蚀战老化，日暂之后会做用系统的本能.管制区子系统内的仄安性也要加以思量，端接配件最佳拆置正在布线机柜大概墙柜内.4、处事区子系统处事区子系统正在动工时要思量的果素较多，果为分歧的房间环境央供分歧的疑息墙座与其协共.正在动工安排时，应尽大概思量用户对付室内筹备的需要，共时又要思量从疑息墙座连接应用设备（如估计机，电话等）便当战仄安.墙上拆置型疑息墙座普遍思量嵌进式拆置.正在海内采与的是尺度的86型墙盒，该墙盒为正圆形，规格80 ×80mm，螺丝孔间距60 mm.疑息墙盒与电源墙座的间距应大于20cm.桌上型墙座应试虑战家具，办公桌协做，共时应试虑拆置位子的仄安性.疑息墙盒与电源墙座的间距应大于20cm.抬下式天板拆置正在预制的天板盒内，盒内不妨拆置疑息墙座战电源墙座.疑息墙座接洽的端接拆置必须由博业工程师完成.与管制区子系统的端接一般，它的拆置工艺对付系统的本能有间接的做用.二、动工历程央供动工历程由三个圆里完成：管讲拆置，推线拆置战配件端接.1、管讲拆置：由具备电疑部分二级通疑工程拆置资格的工程队完成，工艺品量谦足国家电疑部分有闭的动工典型战EIA/TIA569尺度.布线桥架的焊接，线槽的过度连接谦足国家电工尺度中对付强电拆置的工艺战仄安央供.2、推线拆置：开搁式布线系统对付推线动工的技能央供较其余布线下得多，那主假如由传输介量的特性决断的.正在开搁式布线系统中，采与的传输介量普遍有二种典型，一类为单绞线，另一类为光纤，它们的资料形成战传输特性虽然分歧，但是正在推线时皆央供沉推沉搁，不典型的动工支配有大概引导传输本能的落矮，以至线缆益伤.正在动工中时常不妨瞅到下列情况：（1）单绞线中包覆皮起皱大概撕裂，那是由于推力过大战线槽的转角，过度连接不切合央供制成的.（2）单绞线中包覆皮光润，瞅不出问题，但是用仪容丈量时创制传输本能达不到央供，那是由于推线时推力过大，使单绞线的少度推少，绞合推直制成的.那种情况用于语音战10Mbps以下的数据传输时，做用也许不太大，但是用于下速数据传输时则会爆收宽沉的问题.（3）光纤不光旗号通过，那是由于推线时支配不当，线缆宽沉直合使纤芯断裂制成的.那种情况罕睹于光纤布线的直合之处.为了预防动工中出现上述问题，正在ISO/IEC11801尺度EIA/TIA569尺度中确定：单绞线（更加是超五类单绞线）推线时的推力不克不迭超出13磅（约20公斤）. 光纤的推力不克不迭超出5磅（约8公斤）. 为了包管动工的品量，确定：（1）推线时每段线的少度不超出20米，超出部分必须有人接支；（2）正在线路转直处必须有人接支；3、配件端接：配件端接的工艺火仄将间接做用布线系统的本能.公司对付其庄重把闭，所有的端接支配皆将由博业工程师完成.三、动工工艺技能央供1、庄重按图纸动工，正在包管系统功能品量的前提下，普及工艺尺度央供，保证动工品量.2、予埋（留）位子准确、无遗漏.3、管路二端设备处导线应根据本量情况留有足够的冗余.导线二端应依照图纸提供的线号用标签举止标记，根据线色去举止端子接线，并应正在图纸上举止标记，动做动人为料举止存档.4、设备拆置坚韧、好瞅、预拆设备、横成列，墙拆设备规则普遍，资料整治正规完备无遗漏，百般现场变动脚绝齐齐灵验.电缆（线）的敷设正在布线系统中，大多旗号皆是电流旗号大概数字旗号，故对付电缆（线）的敷设处事应注意以下几面：1、电缆敷设必须设博人指引，正在敷设前背部分动工人员接底，证明敷设电缆的根数，初终端的编号，工艺央供及仄安注意事项.2、敷设电缆前要准备标记牌，标明电缆的编号、型号、规格、图位号、起初天面.3、正在敷设电缆之前，先查看所有槽、管是可已经完成并切合央供，路由与拟拆置疑息心的位子是可与安排相符，决定有无遗漏.4、查看预埋管是可疏通，管内戴丝是可到位，若不应先处理佳.5、搁线前对付管路举止查看，脱线前应举止管路浑扫、挨磨管心.扫除管内纯物及积火，有条件时应使用0.25Mpa压缩气氛吹进滑石粉风包管脱线品量.所有金属线槽盖板、护边均应挨磨，不留毛刺，免得划伤电缆. 6、核查于电缆的规格战型号.7、正在管内脱线时，要预防电缆受到过分推引，每米的推力不克不迭超出7公斤以便呵护线对付绞距.8、布搁线缆时，线缆不克不迭搁成死角大概挨结，以包管线缆的本能良佳，火仄线槽中敷设电缆时，电缆应逆直，尽管预防接叉.9、搞佳搁线呵护，不克不迭伤呵护套战踏踏线缆.10、对付于有拆置天花的天区，所有的火仄线缆敷设处事必须正在天花动工前完成；所有线缆不该中露.11、留线少度：楼层配线间、设备间端留少度（从线槽到大天再返上）铜缆3~5m，光缆7~9m，疑息出心端预留少度0.4m.12、线缆敷设时，二端应搞佳标记表记标帜，线缆标记表记标帜要表示领会，正在一根线缆的二端必须有普遍的标记，线标应浑晰可读.标线号时央供以左脚拿线头，线尾背左，以便于以去线号的确认.13、笔直线缆的布搁：脱线宜自上而下举止，正在搁线时线缆央供仄止晃搁，不克不迭相互绞缠、接叉，不得使线缆搁成死直大概挨结.14、光缆应尽管预防沉物挤压.15、绑扎：动工脱线时做佳临时绑扎，预防笔直推紧后再绑扎，以缩小沉力下垂对付线缆本能的做用.主搞线脱完后举止完齐绑扎，央供绑扎间距≤1.5M.光缆当令止单独绑扎.绑扎时如有蜿蜒应谦足不小于10CM的变直半径.16、拆置正在天下的共轴电缆须有屏蔽铝箔片以阳隔潮气.17、共轴电缆正在拆置时要举止需要的查看，不可有益伤屏蔽层.18、拆置电缆时要注意保证各电缆的温度要下于5?C.19、挖写佳搁线记录表：记录中主搞铜缆大概光纤给定的编号应精确楼层号、序号. 20、电缆敷设完成后，二端必须留有足够的少度，各拐直处、直线段应整治后得到指引人员的确认切合安排央供圆可掐断.21、线槽内线缆布搁完成后应盖佳槽盖，谦足防火、防潮、防鼠害之央供.机柜（箱）内接线1、按安排拆置图举止机架、机柜拆置，拆置螺丝必须拧紧.2、机架、机柜拆置应与进线位子对付准；拆置时，应安排佳火仄、笔直度，偏偏好不该大于3mm.3、按供货商提供的拆置图、安排安插图举止配线架拆置.4、机架、机柜、配线架的金属基座皆应搞佳接天对接.5、核查于电缆编号无误.6、端接前，机柜内线缆应做佳绑扎，绑扎要整齐好瞅.应留有1米安排的移动余量.7、剥除电缆护套时应采与博用剥线器，不得剥伤绝缘层，电缆中间不得爆收断接局里.8、端接前须准备佳配线架端接表，电缆端接依照端接表举止.9、去自现场加进机柜（箱）内的电缆最先要举止校验编号.10、去自现场加进机柜（箱）内的电缆要举止牢固.11、去自现场加进机柜（箱）内的电缆，应留有一定的余量.12、去自现场加进机柜（箱）内的电缆普遍阻挡许有接洽.13、去自现场加进机柜（箱）内的电缆尽管预防相互接叉.14、按图动工接线精确，对接坚韧交战良佳，配线整齐、好瞅、标牌浑晰.15、采用共一区段的电缆跳线颜色要尽大概统一，便于拆置调试战凡是维护.接天央供1、桥架接场合法，应用不小于2.5mm?的铜塑线与主体钢筋接天.2、各机柜、机箱接天电阻不大于1欧姆.3、机房设备采与二种独力的接场合式，处事接天的共同接天.处事接天电阻不大于4欧姆，共同接天电阻不大于1欧姆.调试阶段应注意：1、宽禁不经查看坐时上电.2、庄重依照图纸、资料查看各分项工程的设备拆置、线路敷设是可与图纸相符.3、逐个查看各搜集设备、PBX设备、疑息面位的拆置情况战接线情况，如有分歧格挖写品量反馈单，并搞佳相映的记录.4、各设备、面位查看无误完成后，对付各设备面位逐个通电真验.5、通电真验后，圆可举止系统调试.并搞佳记录.概括布线动工典型1.本章适用于住房单相户配电箱户表后的室内强强电电路布线及电器、灯具拆置.。
弱电布线施工规范与工艺
弱电布线施工规范与工艺（适用于强电与弱电改造）一、一般规定1、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。
4、导线间和导线对地间电阻必须大于0.5M Q。
5、各弱电子系统均用星型结构。
6、进线穿线管2~3根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。
7、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。
8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9、暗管直线敷设长度超过30米时，中间应加装过线盒。
10、暗管必须弯曲敷设时，其路由长度应W15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11、暗管弯曲半径不得小于该管外径的6~10倍。
12、在暗管孔内不得有各种线缆接头。
13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交*距离不应小于100mm。
15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16、暗盒均应该加装螺接以保护线路。
二、主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准1.5平方毫米线，主线用标准2.5平方毫米线；空调插座用4毫米平方线；②背景音乐线：标准2X0.3平方毫米线③环绕音响线：标准100-300芯无氧铜④视频线：标准AV影音共享线⑤网络线：超五类UTP双绞线⑥有线电视线：宽带同轴电缆2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
强弱电工程施工规范
强弱电工程施工规范篇一：弱电工程综合布线施工规范综合布线施工规范一、强电电路部分：1、配线：① 电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
② 配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③ 配线时，所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。
④ 配线必须穿管（阻燃型PVC管材）。
⑤ 在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥ 对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位：① 点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
② 暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地1.2－14m，距门框15cm－20cm。
① 测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。
② 确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。
3、配线线径选择： 2.5平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的1.5－2倍。
4、暗装开槽：① 开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
② 确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。
③ 确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。
强电弱电工程布线施工规范
强电弱电【1 】施工规范一般划定1 .本章实用于室庐单相人户配电箱户表后的室内强弱电电路布线及电器.灯具装配.2 .配电箱户表后应根据室内用电装备的不合功率分离配线供电;大功率家电装备应自力配线装配插座.3 .配线时,相线与零线的色彩应不合;同一室庐相线（ L ）色彩应统一,零线（ N ）宜用蓝色,呵护线（ PE ）必须用黄绿双色线.4 .导线间和导线对地间电阻必须大于0.5M Ω .5 .各弱电子体系均用星型构造.6 .进线穿线管 2~3 根从户外引入家用信息接入箱.出线穿线管从家用信息箱到各个户内信息插座.所敷设暗管（穿线管）应采取钢管或阻燃硬质聚氯乙烯管（硬质 PVC 管）.7 .直线管的管径运用率应为 50%~60% ,弯管的管径运用率应为40%~50% .8 .暗管直线敷设长度超出 30 米时,中央应加装过线盒.9.暗管必须曲折敷设时,其路由长度应≤ 15 米 ,且该段内不得有 S 弯.持续曲折超出 2 次时,应加装过线盒. 所有转弯处均用弯管器完成,为尺度的转弯半径.不得采取国度明令制止的三通四通等.10.暗管曲折半径不得小于该管外径的 6~10 倍.11.在暗管孔内不得有各类线缆接头.12.电源线配线时,所用导线截面积应知足用电装备最大输出功率.13.电线与暖气.热水.煤气管之间的平行距离不该小于 300mm , 交叉距离不该小于 100mm .14.穿入配管导线的接头应设在接线盒内,接头搭接稳固,涮锡并用绝缘带包缠应平均慎密.15.暗盒均应当加装螺接以呵护线路.重要材料质量请求1.电器.电料的规格.型号应相符设计请求及国度现行电器产品尺度的有关划定.① 电源线：根据国度尺度,单个电器支线.开关线用尺度 1.5 平方毫米线,主线用尺度 2.5 平方毫米线;空调插座用 4 毫米平方线;② 布景音乐线：尺度2 × 0.3 平方毫米线③视频线：尺度 AV 影音共享线④收集线：超五类 UTP 双绞线⑤有线电视线：宽带同轴电缆2 .电器.电料的包装应无缺,材料外不雅不该有破损,附件.备件应齐全.3 .塑料电线呵护管及接线盒.各类信息面板必须是阻燃型产品,外不雅不该有破损及变形.4 .金属电线呵护管及接线盒外不雅不该有折扁和裂痕,管内应无毛刺, 管口应平整.5 .通信体系运用的终端盒.接线盒与配电体系的开关.插座,选用与各装备相匹配的产品.施工要点：1 .应根据用电装备地位,肯定管线走向.标高及开关.插座的地位.① 电源插座间距不大于3m,距门道不超出1.5m,距地面30cm.（国际尺度）② 所有插座距地高度30cm.③ 开关装配距地 1.2~ 1.4m,距门框 0.15~ 0.2m.2 .电源线配线时,所用导线截面积应知足用电装备的最大输出功率.3 .暗盒接线头留长 30 厘米,所有线路应贴上标签,并标明类型.规格.日期和工程负责人.4 .穿线管与暗盒衔接处,暗盒不准切割,须打开原有管孔,将穿线管穿出.穿线管在暗盒中保存5 毫米.5 .暗线敷设必须配管.6 .同一回路电线应穿入同一根管内,但管内总根数不该超出 4 根.7 .电源线与通信线不得穿入同一根管内.8 .电源线及插座与电视线.收集线.音视频线及插座的程度间距不该小于50mm.9 .穿入配管导线的接头应设在接线盒内,接头搭策应稳固,绝缘带包缠应平均慎密.10.衔接开关.螺口灯具导线时,相线应先接开关,开关引出的相线应接在灯中间的端子上,零线应接在螺纹的端子上.11.厨房.卫生间应装配防溅插座,开关宜装配在门外开启侧的墙体上.12.线管均采纳地面直接布管方法,如有特别情形须要绕墙或走顶的话 ,必须事先在协定上注明不规范施工或填写《客户承认单》方可施工.施工细则：一.肯定点位1 .点位肯定的根据：根据布线设计图纸,结合墙上的点位示意图 ,用铅笔.直尺或墨斗将各点位处的暗盒地位标注出来.2 .暗盒高度的肯定：除特别请求外,暗盒的高度与原强电插座一致, 布景音乐调音开关的高度应与原强电开关的高度一致.如有多个暗盒在一路,暗盒之间的距离至少为 10mm .二. 开槽1 .肯定开槽路线：根据以下原则：① 路线最短原则;② 不破坏原有强电原则;③ 不破坏防水原则.2 .肯定开槽宽度：根据旌旗灯号线的若干肯定 PVC 管的若干,进而肯定槽的宽度.3 .肯定开槽深度：若选用 16mm 的 PVC 管,则开槽深度为20mm ;若选用 20mm 的 PVC 管,则开槽深度为 25mm .4 .线槽外不雅请求：横平竖直,大小平均.5 .线槽的测量：暗盒.槽自力盘算,所有线槽按开槽起点到线槽终点测量,线槽宽度假如放两根以上的管,应按两倍以上来盘算长度.三. 布线1 .肯定线缆通行：① 网线.德律风线的测试：分离做水晶头,用收集测试仪测试通断;② 有线电视线.音视频线.音响线的测试：分离用万用表测试通断;③ 其他线缆：用响应专业内心测试通断.2 .肯定各点位用线长度：① 测量出配线箱槽到各点位端的长度;② 加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为 20mm － 30mm .3 .肯定标签：将各类线缆按必定长度剪断后在线的两头分离贴上标签 ,并注明：弱电种类－房间－序号.4 .肯定管内线数：管内线的横截面积不得超出管横截面积的80% .四. 封槽1 .固定暗盒：除厨房.卫生间暗盒要凸出墙面 20mm 外,其他暗盒与墙面请求齐平.几个暗盒在一路时请求在同一程度线上.2 .固定 PVC 管：① 地面 PVC 管请求每距离一米必须固定;② 槽 PVC 管请求每距离两米必须固定;③ 墙槽 PVC 管请求每距离一米必须固定.3 .封槽：封槽后的墙面.地面不得高于地点平面.4 .清扫施工现场：封槽停止后,清运垃圾,打扫施工现场.附：为防止各类线路的曲折回路,包管所有线路均为“ 活线” ,布线施工工艺为地面直接布管方法（无特别情形不得走踢脚线或者天花板内,不然线路无法做成“活线” ）.弱电施工规范一.管道材料选择和施工请求1.程度子体系程度子体系的走线管道由两部分组成：一部分是每层楼内放置程度传输介质的总线槽,另一部分是将传输介质引向各房间信息接口的分线管或线槽.从总线槽到分线槽或线管须要有过渡衔接.总线槽请求宽度与高度的比例为3:1,在线槽中放置的双绞线应不超出三层.在线槽中放置的双绞线密渡过大会影响底层双绞线的传输机能.程度线槽一般有多处转弯,在转弯处应留有足够大的空间以包管双绞线有充分的曲折半径.根据EIA/TIA569尺度,超五类4对非屏障双绞线的曲折半径应不小于线径的8倍.最新的尺度以为,曲折半径大于线径的4倍已可以知足传输请求了.但有一点是重要的,即保持足够大的曲折半径可以包管体系的传输机能.在程度线槽的转弯处,应有垫衬以减小拉线时的摩擦力.程度子体系线槽或线管应采取镀锌铁槽或铁管.双绞线和光纤对装配有不合的请求,双绞线垂直放置于竖井之内,因为自身的重量牵拉,日久之后会使双绞线的绞合产生必定程度的转变,这种转变对传输语音的三类线来说影响不是太大,但对须要传输高速数据的超五类线,这个问题是不克不及被疏忽的,是以设计垂直竖井内的线槽时应细心斟酌双绞线的固定.双绞线的固准时的力的大小是应当受到看重的一种技能,假如扎线太紧可能会下降NEXT值,从而影响线缆的传输机能.缆线的敷设和呵护方法磨练缆线般应按下列请求敷设：缆线的型式.规格应与设计划定相符.缆线的布放应天然平直,不得产生扭绞.打圈接优等现象,不该受外力的挤压和毁伤.缆线两头应贴有标签,应标明编号,标签书写应清楚,正直和精确.标签应选用不轻易破坏的材料.缆线终接后,应有余量.交代间.装备间对绞电缆预留长度宜为0.5~1.0m,工作区为10~30mm;光缆布放宜盘留,预留长度宜为3~5m,有特别请求的应按设计请求预留长度.缆线的曲折半径应相符下列划定：（1）非屏障4对对绞线电缆的曲折半径应至少为电缆外径的4倍;（2）屏障4对对绞线电缆的曲折半径应至少为电缆外径的6~10倍;（3）骨干对绞电缆的曲折半径应至少为电缆外径的10倍;（4）光缆的曲折半径应至少为光缆外径的15倍.电源线.分解布线体系缆线应分隔布放,缆线间的最小净距应相符设计请求.在暗管或线槽中缆线敷设完毕后,宜在信道两头出口处用填充材料进行封堵.预埋线槽和暗管敷设缆线应相符下列划定：敷设线槽的两头宜用标记暗示出编号和长度等内容.敷设暗管宜采取钢管或阻燃硬质PVC管.布放多层屏障电缆.扁平缆线和大对数骨干光缆时,直线管道的管径运用率为50%~60%,弯管道应为40%~50%.暗管布放4对对绞电缆或4芯以下光缆时,管道的截面运用率应为25%~30%.预埋线槽宜采取金属线槽,线槽的截面运用率不该超出50%.设置电缆桥架和线槽敷设缆线应相符下列划定：电缆线槽.桥架宜凌驾地面2.2m以上.线槽和桥架顶部距楼板不宜小于30mm;在过梁或其它障碍物处,不宜小于50 mm.槽内缆线布放应顺直,尽量不交叉,在缆线进出线槽部位.转弯处应绑扎固定,其程度部分缆线可以不绑扎.垂直线槽布放缆线应每距离1.5m固定在缆线支架上.电缆桥架内缆线垂直敷设时,在缆线的上端和每距离1.5m处应固定在桥架的支架上;程度敷设时,在缆线的首.尾.转弯及每距离5~10m处进行固定.在程度.垂直桥架和垂直线槽中敷设缆线时,应对缆线进行绑扎.对绞电缆.光缆及其它旌旗灯号电缆应根据缆线的类别.数量.缆径.缆线芯数分束绑扎.绑扎间距不宜大于1.5m,间距应平均,松紧适度.楼内光缆宜在金属线槽中敷设,在桥架敷设时应在绑扎固定段加装垫套.采取吊顶支持柱作为线槽在顶棚内敷设缆线时,每根支持柱所辖规模内的缆线可以不设置线槽进行布放,但应分束绑扎,缆线护套应阻燃,缆线选用应相符设计请求.建筑群子体系采取架空.管道.直埋.墙壁及暗管敷设电.光缆的施工技巧请求应按照当地网通信线路工程验收的相干划定履行.呵护措施程度子体系缆线敷设呵护应相符下列请求.预埋暗管呵护请求如下：（1）预埋在墙体中央的最大管径不宜超出50mm,楼板中暗管的最大管径不宜超出25mm.（2）直线布管每30m处应设置过线盒装配.（3）暗管的转弯角度应大于90度,在路径上每根暗管的转弯角度不得多于2个,其实不该有S弯消失,有弯头的管段长度超出20m时,应设置管线过线盒装配;在有2个弯时,不超出15m应设置过线盒.（4）暗管转弯的曲率半径不该小于该管外径的6倍,如暗管外径大于50mm时,不该小于10倍.（5）暗管管口应滑腻,并加有护口呵护,管口伸出部位宜为25~50mm.收集地板缆线敷设呵护请求如下：（1）线槽之间应沟通.（2）线槽盖板应可开启.（3）主线槽的宽度由收集地板盖板的宽度而定,一般宜在200mm阁下,支线槽宽不宜小于70mm.（4）地板块应抗压.抗冲击和阻燃.塑料线槽槽底固定点间距一般宜为1m.铺设运动地板敷设缆线时,运动地板内净空应为150~300mm.采取公用立柱作为顶棚支持柱时,可在立柱中布放缆线.立柱支持点宜避开沟槽和线槽地位,支持应稳固.立柱中电力线和分解布线缆线合一布放时,中央应有金属板离隔,间距应相符设计请求.干线子体系缆线敷设呵护方法应相符下列请求：缆线不得布放在电梯或供水.供汽.供暖管道竖井中,亦不该布放在强电竖井中.干线通道间应沟通.2.骨干子体系骨干子体系用于大楼之间的传输,一般采取多对数双绞线或多模光纤,光纤有极强的抗干扰才能,所以装配后不会产生如双绞线那样的问题,但光纤本身较为脆弱,强力牵拉或弯折会使纤芯折断,是以装配时应有有经验的工程师在现场指点.光纤的架设可以采取架空.直埋.管道等办法,直埋时应在光纤经由的地方做警告标记,以防今后的施工破坏.因为光纤的纤芯是石英玻璃的极易弄断,所以在施工时绝对不许可超出许可的最小曲折半径.捆扎时至少为光纤外径的10倍;拉线时至少为光纤外径的15倍.其次,光纤的抗拉强度比铜缆小,是以在施工时,决不许可超出抗拉强度（46N）.光纤配线架分挂墙式.机架式两种,根据端接光纤数量可分为24口.48口.72口几种,配线架上有适配板,用来装配耦合器.光纤进入配线架前要恰当地捆扎,进入配线架之后要预留有必定备用线缆,以便利装配.保护.备用的线缆应盘在光纤配线架的卷轴上.3.治理区子体系治理区子体系是工程施工中斟酌最庞杂的部分.这部分施工应充分斟酌情形影响和端接工艺的影响.电磁辐射是斟酌治理区子体系装配情形的重要身分.电磁辐射的影响重要来自两个方面,一是情形对体系传输的影响,一是体系在信息传输进程中对情形装备的影响. 在建筑物内,情形对体系传输的影响重要来自强电磁辐射源,如电台,建筑物内的电梯,马达,UPS电源等.假如情形中这些干扰源的影响较大,应斟酌采纳屏障措施,或选择距离较远的地位. 布线体系的端接工艺是直接影响体系机能的重要身分.衔接配件的装配工艺重要影响布线体系的近端串扰和衰减,而这两个参数是断定体系机能的重要根据.在治理区子体系还要斟酌情形的通风,照明,酸碱度,湿度等前提,这些身分将对端接配件造成腐化和老化,日久之后会影响体系的机能.治理区子体系内的安然性也要加以斟酌,端接配件最好装配在布线机柜或墙柜内. 4.工作区子体系工作区子体系在施工时要斟酌的身分较多,因为不合的房间情形请求不合的信息墙座与其合营.在施工设计时,应尽可能斟酌用户对室内计划的须要,同时又要斟酌从信息墙座联策运用装备（如盘算机,德律风等）便利和安然.墙上装配型信息墙座一般斟酌嵌入式装配.在国内采取的是尺度的86型墙盒,该墙盒为正方形,规格80 ×80mm,螺丝孔间距60 mm.信息墙盒与电源墙座的间距应大于20cm. 桌上型墙座应斟酌和家具,办公桌调和,同时应斟酌装配地位的安然性.信息墙盒与电源墙座的间距应大于20cm. 举高式地板装配在预制的地板盒内,盒内可以装配信息墙座和电源墙座. 信息墙座接头的端接装配必须由专业工程师完成.与治理区子体系的端接一样,它的装配工艺对体系的机能有直接的影响. 二.施工进程请求施工进程由三个方面完成：管道装配,拉线装配和配件端接. 1.管道装配：由具有电信部分二级通信工程装配资历的工程队完成,工艺质量知足国度电信部分有关的施工规范和EIA/TIA569尺度.布线桥架的焊接,线槽的过渡联接知足国度电工尺度中对强电装配的工艺和安然请求. 2.拉线装配：凋谢式布线体系对拉线施工的技能请求较其它布线高得多,这主如果由传输介质的特色决议的.在凋谢式布线体系中,采取的传输介质一般有两种类型,一类为双绞线,另一类为光纤,它们的材料组成和传输特点固然不合,但在拉线时都请求轻拉轻放,不规范的施工操纵有可能导致传输机能的下降,甚至线缆毁伤.在施工中经常可以看到下列情形：（1）双绞线外包覆皮起皱或扯破,这是因为拉力过大和线槽的转角,过渡联接不相符请求造成的. （2）双绞线外包覆皮滑腻,看不出问题,但用内心测量时发明传输机能达不到请求,这是因为拉线时拉力过大,使双绞线的长度拉长,绞合拉直造成的.这种情形用于语音和10Mbps以下的数据传输时,影响也许不太大,但用于高速数据传输时则会产生轻微的问题. （3）光纤没有光旌旗灯号经由过程,这是因为拉线时操纵不当,线缆轻微弯折使纤芯断裂造成的.这种情形罕有于光纤布线的弯折之处. 为了防止施工中消失上述问题,在ISO/IEC11801尺度EIA/TIA569尺度中划定：双绞线（尤其是超五类双绞线）拉线时的拉力不克不及超出13磅（约20公斤）. 光纤的拉力不克不及超出5磅（约8公斤）. 为了包管施工的质量,划定：（1）拉线时每段线的长度不超出20米,超出部分必须有人接送; （2）在线路转弯处必须有人接送;3.配件端接：配件端接的工艺程度将直接影响布线体系的机能.公司对其严厉把关,所有的端接操纵都将由专业工程师完成. 三.施工工艺技巧请求 1.严厉按图纸施工,在包管体系功效质量的前提下,进步工艺尺度请求,确保施工质量. 2.予埋（留）地位精确.无漏掉. 3.管路两头装备处导线应根据现实情形留有足够的冗余.导线两头应按照图纸供给的线号用标签进行标识,根据线色来进行端子接线,并应在图纸长进行标识,作为施工材料进行存档. 4.装备装配稳固.美不雅.预装装备.竖成列,墙装装备正直一致,材料整顿正规完全无漏掉,各类现场变着手续齐备有用. 电缆（线）的敷设在布线体系中,大多旌旗灯号都是电流旌旗灯号或数字旌旗灯号,故对电缆（线）的敷设工作应留意以下几点：1.电缆敷设必须设专人批示,在敷设前向全部施工人员交底,解释敷设电缆的根数,始末尾的编号,工艺请求及安然留意事项. 2.敷设电缆前要预备标记牌,标明电缆的编号.型号.规格.图位号.肇端地点.3.在敷设电缆之前,先检讨所有槽.管是否已经完成并相符请求,路由与拟装配信息口的地位是否与设计相符,肯定有无漏掉.4.检讨预埋管是否疏浚,管内带丝是否到位,若没有应先处理好.5.放线前对管路进行检讨,穿线前应进行管路清扫.打磨管口.消除管内杂物及积水,有前提时应运用0.25Mpa紧缩空气吹入滑石粉风包管穿线质量.所有金属线槽盖板.护边均应打磨,不留毛刺,以免划伤电缆.6.查对电缆的规格和型号.7.在管内穿线时,要防止电缆受到过度拉引,每米的拉力不克不及超出7公斤以便呵护线对绞距.8.布放线缆时,线缆不克不及放成逝世角或打结,以包管线缆的机能优越,程度线槽中敷设电缆时,电缆应顺直,尽量防止交叉.9.做好放线呵护,不克不及伤呵护套和踩踏线缆. 10.对于有装配天花的区域,所有的程度线缆敷设工作必须在天花施工前完成;所有线缆不该外露. 11.留线长度：楼层配线间.装备间端留长度（从线槽到地面再返上）铜缆3~5m,光缆7~9m,信息出口端预留长度0.4m. 12.线缆敷设时,两头应做好标识表记标帜,线缆标识表记标帜要暗示清楚,在一根线缆的两头必须有一致的标识,线标应清楚可读.标线号时请求以左手拿线头,线尾向右,以便于今后线号的确认. 13.垂直线缆的布放：穿线宜自上而下进行,在放线时线缆请求平行摆放,不克不及互相绞缠.交叉,不得使线缆放成逝世弯或打结. 14.光缆应尽量防止重物挤压. 15.绑扎：施工穿线时作好暂时绑扎,防止垂直拉紧后再绑扎,以削减重力下垂对线缆机能的影响.骨干线穿完落后行整体绑扎,请求绑扎间距≤1.5M.光缆应时行单独绑扎.绑扎时如有曲折应知足不小于10CM的变曲半径. 16.装配在地下的同轴电缆须有屏障铝箔片以阴隔潮气. 17.同轴电缆在装配时要进行须要的检讨,不成有毁伤屏障层. 18.装配电缆时要留意确保各电缆的温度要高于5?C. 19.填写好放线记载表：记载中骨干铜缆或光纤给定的编号应明白楼层号.序号. 20.电缆敷设完毕后,两头必须留有足够的长度,各拐弯处.直线段应整顿后得到批示人员的确认相符设计请求方可掐断. 21.线槽内线缆布放完毕后应盖好槽盖,知足防火.防潮.防鼠害之请求.机柜（箱）内接线1.按设计装配图进行机架.机柜装配,装配螺丝必须拧紧.2.机架.机柜装配应与进线地位瞄准;装配时,应调剂好程度.垂直度,误差不该大于3mm.3.按供货商供给的装配图.设计安插图进行配线架装配. 4.机架.机柜.配线架的金属基座都应做好接地衔接.5.查对电缆编号无误.6.端接前,机柜内线缆应作好绑扎,绑扎要整洁美不雅.应留有1米阁下的移动余量.7.剥除电缆护套时应采取专用剥线器,不得剥伤绝缘层,电缆中央不得产生断接现象.8.端接前须预备好配线架端接表,电缆端接按照端接表进行.9.来自现场进入机柜（箱）内的电缆起首要进行校验编号. 10.来自现场进入机柜（箱）内的电缆要进行固定. 11.来自现场进入机柜（箱）内的电缆,应留有必定的余量. 12.来自现场进入机柜（箱）内的电缆一般不许可有接头. 13.来自现场进入机柜（箱）内的电缆尽量防止互相交叉. 14.按图施工接线精确,衔接稳固接触优越,配线整洁.美不雅.标牌清楚. 15.选用同一区段的电缆跳线色彩要尽可能同一,便于装配调试和日常保护.接地请求 1.桥架接地办法,运用不小于2.5mm?的铜塑线与主体钢筋接地. 2.各机柜.机箱接地电阻不大于1欧姆. 3.机房装备采纳两种自力的接地方法,工作接地的结合接地.工作接地电阻不大于4欧姆,结合接地电阻不大于1欧姆. 调试阶段应留意： 1.严禁不经检讨立刻上电. 2.严厉按照图纸.材料检讨各分项工程的装备装配.线路敷设是否与图纸相符. 3.逐个检讨各收集装备.PBX装备.信息点位的装配情形和接线情形,如有不合格填写质量反馈单,并做好响应的记载. 4.各装备.点位检讨无误完毕后,对各装备点位逐个通电试验. 5.通电试验后,方可进行体系调试.并做好记载.分解布线施工规范1.本章实用于室庐单相户配电箱户表后的室内强弱电电路布线及电器.灯具装配.2.配电箱户表后应根据室内用电装备的不合功率分离配线供电;大功率家电装备应自力配线装配插座.3.配线时,相线与零线的色彩应不合:同一室庐相线（L）色彩应同一,零线（N）宜用蓝色,呵护线（PE）必须用黄绿双色线.4.导线间和导线对地间电阻必须大于0.5MΩ .5.各弱电子体系均用星型构造.6.进线穿线管2~3根从户外引入家用信息接入箱.出线穿线管从家用信息箱到各个户内信息插座.所敷设暗管（穿线管）应采取钢管或阻燃硬质聚氯乙烯管（硬质PVC管）.7.直线管的管径运用率应为50%~60%,弯管的管径运用率应为40%~50% .8.所布线路上消失局部干扰源,且不克不及知足最小净距离请求时,应采取钢管.9.暗管直线敷设长度超出30米时,中央应加装过线盒.。
建设装饰高级工程师的强弱电布线规范要求
建设装饰高级工程师的强弱电布线规范要求建设装饰工程是指对建筑物内部进行布线、配管以及安装管线等工作，其中强弱电布线是其中一个重要的步骤。
作为一名建设装饰高级工程师，我们需要了解和掌握强弱电布线规范要求，以确保施工质量和安全性。
本文将详细介绍建设装饰高级工程师的强弱电布线规范要求。
一、强电布线规范要求强电布线是指电力供应、照明设备、空调设备等大功率设备的供电系统。
以下是建设装饰高级工程师在强电布线中需要遵守的规范要求：1. 断路器和保护开关：在强电布线中，必须合理设置断路器和保护开关，以保证电路的安全和可靠运行。
断路器和保护开关的选择要根据电气负荷和电路容量进行合理搭配。
2. 充分考虑电线数量和容量：根据各个房间和区域的用电需求，合理规划电线的数量和容量。
不同用途的电器设备应使用不同容量和规格的电线，以确保供电质量和安全性。
3. 电线布线走向：在布线过程中，要避免将强电线路与弱电线路交叉或平行敷设，以减少电磁干扰。
强电线路应独立设置，并与弱电线路保持一定的距离。
4. 接地系统：建设装饰工程中的强电设备和线路都应有良好的接地系统。
接地系统的设计和施工必须符合相关技术标准，以确保人身和设备安全。
二、弱电布线规范要求弱电布线是指电话、网络、监控、安防等低功率设备的布线系统。
以下是建设装饰高级工程师在弱电布线中需要遵守的规范要求：1. 线缆选择：根据工程需要选择适当的弱电线缆，如电话线、电视线、网线等。
线缆应符合国家标准，并具备良好的传输性能和抗干扰能力。
2. 信号传输距离：弱电线缆的信号传输距离有一定限制，工程师在设计布线时应合理规划线路长度。
对于超过规定距离的线路，应采取信号放大或中继措施。
3. 分布架和机柜：根据实际需求，在弱电布线中设置分布架和机柜。
分布架用于集中管理和分配各个弱电线路，机柜用于存放网络设备和监控设备，保证布线系统的可操作性和可管理性。
4. 路由器和接口设备：在弱电布线中，建设装饰高级工程师应根据实际需求合理设置路由器和接口设备，以保证数据传输和网络连接的稳定性和性能。
强电弱电电线走线标准
强电弱电电线走线标准强电弱电电线走线标准包括以下方面：1.强弱电施工规范一般规定：•配电箱户表后应根据室内用电设备的不同功率分别配线供电，大功率家电设备应独立配线安装插座。
•配线时，相线与零线的颜色应不同，同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。
•电线同时相交处要用锡箔纸包裹起来，以免强电对弱电信号造成干扰。
•进线穿线管23根从户外引入家用信息接入箱，出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。
1.水电布线坚持横平竖直，尽可能减少弯曲次数，弯管铺设时需要使用弯管器，弧度要大于90度。
如果使用90度弯头，电线在线管里面可能拉不动。
2.管道内的电线根数不应超过5跟，电线总的横截面积不应超过管内横截面积的40%，方便散热。
3.强电、弱电要分布线。
强电是指220V以上，负责提供插座线、空调线、照明线等的电流，弱电是指220v以下，常用来传递信息，比如网线、电视信号、门禁等。
如果发现家中电视信号或者是网络不太稳定，则很有可能在电路布线的时候，没有按照强弱电分布线的标准实施造成的。
强弱电必须分布线，间距30cm，且不要共用一个盒子，不然会产生火灾隐患。
4.强弱电线颜色要分清。
如果所有电线的颜色都是一样的，强弱电布线的时候是很难分清的。
一般是弱电用红色、强电用蓝色。
5.电线同时相交处要用锡箔纸包裹起来，以免强电对弱电信号造成干扰。
6.不同用途的电线粗细要分清。
总的来说，强电弱电的走线标准主要是根据国家的相关规范和标准进行施工和设计，以确保安全和正常使用。
在具体操作中，还需要结合实际情况进行具体分析和处理。
强电弱电工程布线施工规范
强电弱电施工规范一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω 。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。
7 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50% 。
8 、暗管直线敷设长度超过30 米时，中间应加装过线盒。
9、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有S 弯。
连续弯曲超过2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
10、暗管弯曲半径不得小于该管外径的6~10 倍。
11、在暗管孔内不得有各种线缆接头。
12、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交叉距离不应小于100mm 。
14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
15、暗盒均应该加装螺接以保护线路。
主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
① 电源线：根据国家标准，单个电器支线、开关线用标准1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用4 毫米平方线；② 背景音乐线：标准2 × 0.3 平方毫米线③视频线：标准AV 影音共享线④网络线：超五类UTP 双绞线⑤有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
家庭强电和弱电布线原则
家庭强电和弱电布线原则
家庭强电和弱电布线原则可以总结如下：
1. 强电和弱电应分开布线：强电指的是家庭用电中的高压电力线路，如电灯、插座等；弱电指的是低压信号线路，如电话、网络、电视等。
强电和弱电应分开布线，避免相互干扰。
2. 强弱电线路应有明确标识：强电线路和弱电线路应有明确的标识，以便安装和维修时可以清楚区分。
3. 强电线路距离弱电线路尽量保持一定距离：强电线路的电磁干扰对弱电线路的影响比较大，为了避免互相干扰，应尽量保持一定距离，如可以采用隔离墙壁或管道隔离。
4. 强电线路应采用金属管道或金属装潢：强电线路应采用金属管道或金属装潢，以确保电气安全和防止火灾的发生。
5. 弱电线路应采用屏蔽线缆：弱电线路会受到外界的电磁干扰，为了减少干扰影响，应采用屏蔽线缆或者建立良好的接地系统。
6. 强电线路应符合国家电气安全标准：强电线路的设计和施工应符合国家电气安全标准，确保安全使用。
7. 弱电线路应有适当的接地措施：弱电线路的接地措施有助于减少干扰和保护设备，应根据具体情况采取适当的接地措施。
总之，家庭强电和弱电布线原则的核心是分离和保护，以确保
电气安全和防止干扰影响。
在布线设计和施工过程中，应严格按照相关标准和规范进行操作。
强电弱电项目工程布线施工标准规范
'\强电弱电施工标准一般规定、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
、配线时，相线与零线的颜色应不同；同一住宅相线〔L〕颜色应统一，零线〔N〕宜用蓝色，保护线〔PE〕必须用黄绿双色线。
、导线间和导线对地间电阻必须大于Ω。
、各弱电子系统均用星型结构。
、进线穿线管2~3根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管〔穿线管〕应采用钢管或阻燃硬质聚氯乙烯管〔硬质PVC管〕。
、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。
1、暗管直线敷设长度超过30米时，中间应加装过线盒。
'\9、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
10、暗管弯曲半径不得小于该管外径的6~10倍。
11、在暗管孔内不得有各种线缆接头。
12、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。
14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
15、暗盒均应该加装螺接以保护线路。
主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准平方毫米线，主线用标准平方毫米线；空调插座用 4毫米平方线；②背景音乐线：标准2×平方毫米线'\③视频线：标准AV影音共享线④网络线：超五类UTP双绞线⑤有线电视线：宽带同轴电缆、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。
强弱电布线规范
强电弱电布线施工的规范一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω 。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。
7 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~5 0% 。
8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9 、暗管直线敷设长度超过30 米时，中间应加装过线盒。
10 、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有S 弯。
连续弯曲超过2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11 、暗管弯曲半径不得小于该管外径的6~10 倍。
12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交* 距离不应小于100mm 。
15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16 、暗盒均应该加装螺接以保护线路。
二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用 4 毫米平方线；②背景音乐线：标准 2 ×0.3 平方毫米线③环绕音响线：标准100-300 芯无氧铜④视频线：标准AV 影音共享线⑤网络线：超五类UTP 双绞线⑥有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
强电、弱电计算规则
强电、弱电计算规则强弱电线间距在50cm以上，如果达不到可用频蔽线隔离电磁波，电视和电话线严禁出现接头，并要单独穿管。
强电：走电视插头等，弱电：走HDMI、DVD电视，网络线等。
弱电：一般是指电话线，电视线，网线，音响环绕线，特点是易受干扰，特别是网线，音响环绕线。
强弱电分开就是布线时把强电和弱电分开布，各用一个线管，目的是减少对弱电的干扰。
单槽就是强弱电的线管共用一个线槽，抗干扰效果不大，，双槽就是各用各的线槽，线槽间留有一定距离，抗干扰效果较好。
计算电气工程应撑握以下的计算规律：1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地2.4米以下的金属灯具必须连接PE 专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯安装高度2）、N联开关共有（N+1）根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。
3）、单相插座支线有三根导线，现行国家规范要求照明支路和插座支路分开，一般照明支线在顶棚上敷设，插座支路在地面下敷设，并且在插座回路上安装漏电保护器，插座支路导线根数由极数（孔数）最多的插座决定，所经二、三孔双联插座是三根导线，若是四联三极插座也是三根线。
单相三孔插座中间孔接保护线（PE）,下面两孔是左接中性线，（为零线N）右接相线1.,单相两孔插座则无保护线4）、三相五线制供电干线，其中有三根相线，（现称1.1.1.2、1.3即原来的A、B、C）一根零线N,一根专用保护线PE,也有的是单相三线制供电方式，即一根相线、一根零线、一根保护线。
A、从室外至配电箱的计算过程为：入户管道长度二水平段长度+竖直段长度（其中水平段长度=1.5+图上外墙皮至配电箱量出的尺寸，竖直段长度二室外地坪下的0.8米+室内外高差常规为0.4+配电箱距地高度一般为1.4米）=Y 米入户电缆长度=（Y米+2米+2米）*1.025=（其中2米为进箱预留的长度，另2米为入户处预留的长度）入户电缆头为1个B、从配电箱至配电箱的计算为：管子长度二水平段长度+竖直段长度（其中水平段长度为图上所量尺寸，竖直段长度二（配电箱距地高度+0.2米）*2=Y米各种规格的电线长度=（Y米+配电箱的半周长+另一个配电箱的半周长）*线的根数各种规格电线端子的个数二有几根电线就有几个端子*2（其中2面配电箱都有）C、从配电箱至照明回路的计算为：（照明回路一般沿顶板敷设）管子长度二水平段长度+竖直段长度（其中水平段长度为图上所有灯具和开关相连量出的尺寸，竖直段长度二（层高-配电箱距地高度）+（层高-开关距地高度）*此照明回路开关的个数二Y米各种规格的电线长度=（Y米+配电箱的半周长）*线的根数各种规格电线端子的个数二有几根电线就有几个端子*1（其中1指一侧有配电箱）I）、从配电箱至插座回路的计算为：（插座回路一般沿地面敷设）管子长度二水平段长度+竖直段长度（其中水平段长度为图上同一插座回路相连量出的尺寸，竖直段长度二（配电箱距地高度+0.2）+（插座距地高度+0.2）*此插座回路插座头的个数=Y米各种规格的电线长度=（Y米+配电箱的半周长）*线的根数各种规格电线端子的个数=有几根电线就有几个端子*1（其中1指一侧有配电箱）配电箱二次接线是指该配电箱与连接各配电箱之间的干线及其用户支线的连接线头个数，一根导线进或出配电箱就有一个接线头，一根电缆（不管几芯）进、出配电箱就是一个电缆终端头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
强电弱电布线施工的规范
一、一般规定
1、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。
4、导线间和导线对地间电阻必须大于0.5M Q。
5 、各弱电子系统均用星型结构。
6、进线穿线管2~3根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻
燃硬质聚氯乙烯管（硬质PVC管）。
7、直线管的管径利用率应为50%~60% ,弯管的管径利用率应为40%~5 0%。
8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9、暗管直线敷设长度超过30米时，中间应加装过线盒。
10、暗管必须弯曲敷设时，其路由长度应 < 15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11 、暗管弯曲半径不得小于该管外径的6~10 倍。
12、在暗管孔内不得有各种线缆接头。
13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交*
距离不应小于100mm 。
15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16、暗盒均应该加装螺接以保护线路。
、主要材料质量要求
1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准 1.5平方毫米线，
主线用标准2.5平方毫米线；空调插座用4毫米平方线；
②背景音乐线：标准2 X 0.3平方毫米线
③环绕音响线：标准100-300 芯无氧铜
④视频线：标准AV影音共享线
⑤网络线：超五类UTP双绞线
⑥有线电视线：宽带同轴电缆
2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
3、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。
4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。
5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
二、施工要点：
1、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。
①电
源插座间距不大于3m ，距门道不超过1.5m ，距地面30cm 。
（国际标准）②所有插座距地高度30cm 。
③开关安装距地1.2~ 1.4m ，距门框0.15~ 0.2m 。
2、电源线配线时，所用导线截面积应满足用电设备的最
大输出功率。
3、暗盒接线头留长30厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。
4、穿线管与暗盒连接处，暗盒不许切割，
须打开原有管孔，将穿线管穿出。
穿线管在暗盒中保留5毫米。
5、暗线敷设必须配管。
6、同一回路电线应穿入同一根管内，但管内总根数不应超过 4 根。
7、电源线与通讯线不得穿入同一根管内。
8、电源线及插座与电视线、
网络线、音视频线及插座的水平间距不应小于500mm 。
9、穿入配管导线
的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。
10、连
接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。
11、厨房、卫生间应安装防溅插座，开
关宜安装在门外开启侧的墙体上。
12、线管均采取地面直接布管方式，如有特殊情况需要绕墙或走顶的话，必须事先在协议上注明不规范施工或填写《客户认可单》方可施工
一、确定点位
1、点位确定的依据：根据空间布线设计图纸，结合工位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。
若有多个暗盒在一起，暗盒之间的距离至
少为10mm。
3、布线箱位置的确定：
1＞内嵌式：在所采用弱电布线箱尺寸上宽、高各增加10mm在深度方向上减少
10mm。
2＞外置式：按所用产品的型号尺寸标注固定孔位置。
3＞内置式：确定管线进入所用产品的高度。
二、开槽
1、确定开槽路线：根据以下原则：
1＞路线最短原则；2＞不破坏原有强电原则；3＞不破坏防水原则。
2、确定开槽宽度：根据信号线的多少确定PVC管的多少，进而确定槽的宽度。
3、确定开槽深度：若选用16mm勺PVC管，则开槽深度为20mm若选用20mn t勺PVC 管，则开槽深度为25mm
4、线槽外观要求：横平竖直，大小均匀。
5、线槽的测量：暗盒和配线箱槽独立计算，所有线槽按开槽起点到线槽终点测量，若线槽宽度超过80mm按双线槽长度计算。
三、布线
1 、确定线缆通畅：
1＞网线、电话线的测试：分别做水晶头，用网络测试仪测试通断；2＞有线电视线、音视频线、音响线的测试：分别用万用表测试通断；3＞其他线缆：用相应专业仪表测试通断。
2、确定各点位用线长度：
1＞测量出配线箱槽到各点位端的长度；2＞加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm－300mm配线箱内：线的长度为500mm背景音乐出口处：线长1.5米至2米。
3、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类－房间－序号。
4、确定管内线数：管内线的横截面积不得超过管的横截面积的80%。
四、封槽
1、固定暗盒：除厨房、卫生间暗盒要凸出墙面20mn外，其他暗盒与墙面要求齐平。
几个暗盒在一起时要求在同一水平线上。
2、固定PVC管：
1＞地面PVC管要求每间隔一米必须固定；
2＞地槽PVC管要求每间隔两米必须固定；
3＞、墙槽PVC t要求每间隔一米必须固定。
3、封槽：封槽后的墙面、地面不得高于所在平面。
4、清扫施工现场：圭寸槽结束后，清运垃圾，打扫施工现场。
1）各弱电子系统均用星型结构。
2）进线穿线管2~3根从大厦配电箱引入机房。
出线穿线管从机房到各个信息点。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。
3）直线管的管径利用率应为50%~60%弯管的管径利用率应为40%~50%
4）所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
5）暗管直线敷设长度超过30米时，中间应加装过线盒。
6）暗管必须弯曲敷设时，其路由长度应w 15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
7）暗管弯曲半径不得小于该管外径的6~10倍。
8）在暗管孔内不得有各种线缆接头。
