同轴电缆简介100页PPT
同轴电缆简介
☆ 根據要求,可在護套外加鎧裝以提供高的機械 強度或其它特殊的保護 * 鍍鋅鋼絲編織鎧裝,增加電纜抗張和耐磨保護 * 鋼帶繞包鎧裝,提供抗張及抵抗白蟻,老鼠的 侵蝕 * 皺紋鋼管鎧裝,具有高強度,省材,密封的優點
標准依據﹕
GB/T 14864-93
型號表示
SFYVP數字傳輸設備電纜
芯線絕緣外徑
V:PVC護套 同軸射頻電纜 總屏蔽層
S F Y V P - 75 - 2 x 8
絕緣材料: 特性阻抗 F:內層實心氟塑料 Y:外層實心PE
用于數字傳輸設備,長途數字程控交換機及其配 線架間的連接,傳輸速率20Mb/s
☆ 同軸電纜的結構特點
* 傳輸頻帶寬,可在較低衰減下傳輸高頻信號
* 抗干擾性高,對外界干擾的防衛性高 * 小的天線效應,輻射損耗小 * 結構和安裝簡單﹑經濟
同軸電纜及對稱電纜的電磁場
同軸電纜
對稱電纜
E H
內導體磁場 外導體磁場
同軸對磁場
內導體電流密度分布
同軸對電流密度分布
外導體電流密度分布
同軸對中的工作 電流與干擾電流
* LAN/計算機電纜
* 視頻電纜
* 射頻電纜
* 特種用途電纜,如﹕地鐵﹑隧道用漏泄電纜
☆ 同軸電纜的分類
* 按種類分
* 按絕緣形式分 * 按絕緣外徑尺寸分 * 按充許傳輸的功率分 * 按柔軟程度分
☆ 同軸電纜的分類(按種類分)
* 低噪音電纜 適用于振動條件下測量系統
* 高壓脈沖電纜 應用于高壓脈沖場合,峰值 功率可達几十兆瓦 * 漏泄電纜(LCX) 地鐵﹑隧道等場合,實現無 線和有線的轉換
絕緣
☆ 絕緣是信號傳輸的介質,要求其材料和結構選 擇得保證電纜有盡可能低的損耗,并須有足夠 的機械強度以保證內外導處于同軸位置 ☆ 絕緣結構型式可分為: * 實芯絕緣 * 空氣絕緣 * 半空氣絕緣

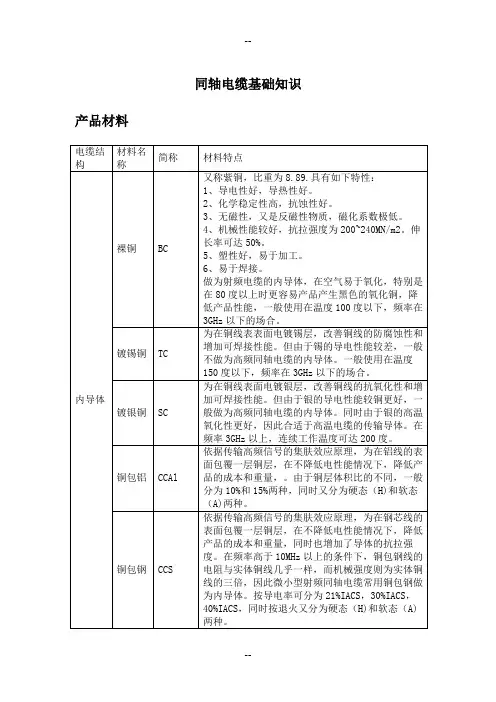

同轴电缆基础知识
同轴电缆基础知识产品材料产品结构同轴射频电缆由内导体、绝缘体、外导体、以及护套四部份组成，每一组成部份对电缆的性能都有一定的影响。
必须根据使用要求，从电性能、机械性能及热性能进行严密的计算，选择合理的结构形式。
一、内导体内导体与外导体是同轴电缆的主要结构元件，它起着电磁波的导向作用，由于内导体尺寸比外导体小得多，因此内导体的损耗在总的导体损耗中占有很大比重，导体损耗是电缆的主要损耗因素，因此对内导体提出了很高的要求。
内导体有实芯、绞线、空管及皱纹管等几种形式。
二、绝缘考虑衰减、传输功率、承受电压等要求，射频电缆的绝缘结构可制成实体绝缘、空气绝缘及半空气绝缘三种形式。
1、实体绝缘优点是耐电强度高，机械强度高，热阻小以及结构稳定；缺点是用的介质材料多，介电常数大，当频率高时，电缆的衰减较大。
2、空气绝缘是在内外导体之间除了以一定间隔或螺旋式固定在内导体上的支撑物外，均是空气，其等效介电常数及介质损耗角正切都较小，因此在保持同样波阻抗的条件下，内导可以做得更大，从而降低电缆衰减。
3、半空气绝缘各项性能则介于实体与空气绝缘之间。
三、外导体外导体起着回路和屏蔽双重作用，在外导体上的能量损耗占导体损耗的三分之一左右，因此对外导体材料的电导率要求，不如对内导体要求高，可以采用电导率比铜小的铝作为外导体，这对总衰减影响不大，但在成本及重量上有很大好处。
结构有编织、管状、绞合，镀层等形式。
1、编织外导体一般使用直径0.1~0.3mm的软铜线、镀银铜线、镀锡铜线编织而成。
为减少及改进屏蔽性能，应使用编织覆盖率不小于90%。
2、管状外导体具有衰减低、屏蔽性好，机械强度高，防潮及密封性好等优点，缺点是柔软性差，允许弯曲半径大，不宜用于需要经常移动或反复弯曲的情况下。
而大直径管状外导体需要轧纹，可以改善其弯曲性能。
3、绞合外导体电气性能不如密闭的管状外导体，但比编织外导体好，并且具有足够的柔软性。
4、电镀外导体是用化学方法在绝缘表面镀包一层0.05微米的铜层，电镀增加到0.025毫米。
《同轴电缆介绍》课件2
按导体材料分类
可分为铜芯同轴电缆和铝芯同轴电 缆。
按绝缘材料分类
可分为聚乙烯同轴电缆、聚氯乙烯 同轴电缆等。
常见品牌与规格
常见品牌
安普、康宁、百通等。
常见规格
50Ω和75Ω是常见的阻抗规格，用于不同的应用场景。
03
同轴电缆的性能参数
传输速率
总结词
同轴电缆的传输速率是指单位时间内 传输的数据量，通常以Mbps（兆比 特每秒）为单位。
详细描述
同轴电缆需要在一定的温度范围内保持稳定的传输性能，以 确保信号传输的质量。一些特殊材料和工艺也被用于提高同 轴电缆的温度特性，使其能够在高温或低温环境下正常工作 。
04
同轴电缆的优缺点
优点
高带宽
同轴电缆具有较大的带 宽，可以支持高速数据 传输和视频信号传输。
抗干扰能力强
同轴电缆的外层导体起 到屏蔽作用，减少信号 干扰，提高信号传输质
详细描述
同轴电缆的传输速率取决于其制造材 料、工艺和规格等因素。一般来说， 同轴电缆的传输速率较高，能够满足 各种高速数据传输的需求。
衰减系数
总结词
同轴电缆的衰减系数是指信号在 传输过程中的损耗程度，通常以 分贝（dB）为单位。
详细描述
同轴电缆的衰减系数越低，信号 传输的距离就越远。为了保持信 号的稳定传输，同轴电缆需要在 一定长度范围内控制衰减系数。
正常工作。
干扰问题
同轴电缆可能会受到其他电磁干 扰的影响，导致信号传输不稳定 。可以检查周围是否存在其他电 磁源，并采取相应的措施减少干
扰。
安装问题
如果发现安装问题，如弯曲过度 、固定不良等，应及时进行调整 和修复，以免影响信号传输质量
。
《射频同轴电缆》课件
01
02
03
04
拉伸强度测试
检验射频同轴电缆在拉伸作用 下的强度表现。
弯曲测试
评估射频同轴电缆在不同弯曲 半径下的性能表现。
振动测试
模拟实际使用中可能遇到的振 动情况，检测射频同轴电缆的
稳定性。
冲击测试
模拟意外冲击情况，检验射频 同轴电缆的抗冲击能力。
环境性能测试
温度性能测试
在不同温度环境下，检测射频 同轴电缆的性能变化。
屏蔽特性
总结词
阐述射频同轴电缆的屏蔽特性的作用和重要性。
详细描述
屏蔽特性是指射频同轴电缆对外界电磁干扰的抵抗能力。良好的屏蔽特性可以减少信号传输过程中的干扰，提高 信号的纯净度。常见的屏蔽方式有金属编织屏蔽和金属管屏蔽等。
04
射频同轴电缆的制造工艺
拉线工艺
拉线工艺是射频同轴电缆制造 的第一道工序，主要是将铜线 经过多次拉制，逐渐达到所需 的直径。
外导体
材料
常用铝、铜、不锈钢等金属材料，根据需求选择 。
作用
作为屏蔽层，防止外部电磁干扰进入电缆，同时 防止电缆内的电磁波辐射出去。
结构
多采用无缝铜管或铝管加工而成，也有采用编织 结构的。
内导体
材料
纯铜或铜包钢线。
作用
传输信号。
结构
实心线或绞合线，根据传输需求选择。
绝缘材料
材料
聚乙烯、聚氯乙烯、聚四 氟乙烯等有机高分子材料 。
固定方式
选择合适的固定方式，如支架、卡扣等，确保电 缆稳定，避免因振动或移动而影响信号传输。
3
弯曲半径
在安装过程中，应保持电缆的弯曲半径适当，避 免过度弯曲或扭曲，以免造成信号损失或电缆损 坏。
同轴电缆的说明
同轴线缆是一种优质的宽带传输介质优点：传输信号的衰减小技术水平同轴：目前我国的同轴产品的技术水平已经做到了0-20Gz;双绞线：双绞线的传输带宽约为同轴的1/10抗干扰性：同轴线：它把传输信号产生的电磁场全部限制在屏蔽层内部，不向外辐射，根据收发可逆原理，外界电磁场也不能穿过屏蔽层进入内部。
双绞线：双绞线不同了，干扰产生原理是另一回事，它的信号传输电磁场理论上是分布在无限空间。
根据收发可逆原理，外部空间电磁场也可以直接进入双绞线。
双绞线无法防止外界电磁场进入,但采用了螺旋扭绞的办法，让两条线接收到的信号“尽量完全一样”，并采用平衡差分信号处理技术，把这种完全一样的“共模信号”抑制掉。
这里关键是双绞线的“平衡”特性，“平衡”一旦有差别，干扰便乘虚而入，外界物体也会影响平衡。
工程上“平衡”是相对的，不是绝对的，电路的“共模抑制”性能是有一定范围的。
这两项实际问题，决定了双绞线的抗干扰能力，是有限制的，整合网络布线规则中规定强干扰情况下，必须使用屏蔽双绞线，就是这个道理。
传输特性：同轴线特线：同轴和双绞线的传输特性是由国标规定的，改变不了。
如视频信号上边频为6M,对于2000米传输距离，SYWV-75-5电缆衰减为40db,即电压衰减100倍，1Vp-p的6M视频信号衰减到10mv,或80db微伏，在这个电平进行视频恢复，可以保证高信噪比。
具有有线电视系统设计经验的工程师，对此十分清楚；对于非屏蔽双绞线，2km的6M衰减为92db,衰减将近4万倍，比75-5同轴电缆大52db(近400倍)；双绞线特性：双绞线传输2km,1Vp-p信号衰减到了25微伏，即电平为28db微伏，已经可以和电路噪声电平接近了，仅用末端补偿,信噪比会严重变坏，出路只能是提高前端电平。
这就是目前双绞线传输必须采用的“前推后拉”技术方案，要求前后设备的补偿提升总能力必须大于92db,实际应该做到100db。
需要注意的还有，前端大信号放大提升电路本身产生的固有噪声，要比末端小信号电路产生的固有噪声大很多，系统信噪比变坏的更快，有人提出双绞线传输设备接力的中继级数可以做得很多（比同轴多很多），这纯属想象，理论上和实践上都是讲不通的;结论：比较同轴和双绞线传输系统时，有两个要点必须抓住：一是比较两种线传输特性的区别，二是看传输设备的水平和性能。
同轴电缆
主要分类
基带
宽带
基带同轴电缆的屏蔽层通常是用铜做成的状结构，其特征阻抗为50Ω。该电缆用于传输数字信号，常用的型 号一般有RG-8(粗缆)和RG-58(细缆)。粗缆与细缆最直观的区别在于电缆直径不同。粗缆适用于比较大型的局部 络，它的标准距离长，可靠性高；但是粗缆络必须安装收发器和收发器电缆，安装难度也大，因此总体造价高。 相反，细缆则比较简单，造价较低；但由于安装过程中要切断电缆，因而当接头较多时容易产生接触不良的隐 患。
同轴电缆
电缆种类
01 历史发展
03 主要分类 05 优缺点
目录
02 发展概况 04 工作原理 06 安装方法
07 参数指标
09 应用
目录
08 质量检测
同轴电缆(Coaxial Cable)是一种电线及信号传输线，一般是由四层物料造成：最内里是一条导电铜线，线 的外面有一层塑胶（作绝缘体、电介质之用）围拢，绝缘体外面又有一层薄的状导电体（一般为铜或合金），然 后导电体外面是最外层的绝缘物料作为外皮。
同轴电缆的设计正是为了解决这个问题。中心电线发射出来的无线电被状导电层所隔离，状导电层可以通过 接地的方式来控制发射出来的无线电 。
同轴电缆也存在一个问题，就是如果电缆某一段发生比较大的挤压或者扭曲变形，那么中心电线和状导电层 之间的距离就不是始终如一的，这会造成内部的无线电波会被反射回信号发送源。这种效应减低了可接收的信号 功率。为了克服这个问题，中心电线和状导电层之间被加入一层塑料绝缘体来保证它们之间的距离始终如一。这 也造成了这种电缆比较僵直而不容易弯曲的特性 。
安装方法
同轴电缆一般安装在设备与设备之间。在每一个用户位置上都装备有一个连接器，为用户提供接口。接口的 安装方法如下 ：
同轴电缆结构、参数、发展和应用
CCTV闭路电视用电 缆
CCTV :Close Circuit Television Cable
标准依据:UL1655,UL444
用于闭路电视系统的引入线,测试频率到400MHz 常用规格 75Ω: RG11/U,RG6/U,RG59/U 93Ω: RG62/U
RG型射频电缆
RG:Radio Frequency Cable,General Specification 标准依据:Mil-C-17G 用于通信系统及信号控制力系统 常用规格 50Ω: RG58A/U,RG174/U,RG5B/U 75Ω: RG59/U,RG6/U 93Ω: RG62/U 其中: A,B…..表示对基本型的修改
同轴电缆及对称电缆的电磁场
同轴电缆
对称电缆
E
H
内导体磁场 外导体磁场
同轴对磁场
内导体电流密度分布
同轴对电流密度分布
外导体电流密度分布
同轴对中的工作 电流与干扰电流
各种线路的衰 减频率特性
α衰减 （dB/km ）
100
铜对绞电缆
10
(1)
同轴电缆
1
(2)
0.1
波导 (3)
0
1MHz
1GHz
单模光纤
绝缘径 3 C - 2 V CS 导体种类
特性阻抗 PVC被覆
C: 75Ω
V: 1层编织 + PVC被覆
D: 50Ω
W: 2层编织 + PVC被覆
S:内导体为绞线构成 Z: 1层编织(无被覆)
CS:内导体为铜包钢 T: 3层编织 + PVC被覆
SYV同轴射频电缆
型号表示
同轴射频电缆 PE绝缘 (2,3,4,5)芯线绝缘外径
同轴电缆
金属线或镀铜铝棒，对不需供电的用户网采用铜包钢线，对于需 要供电的分配网或主干线建议采用铜包铝线，这样既能保证电缆 的传输性能，又可以满足供电及机械性能的要求，减轻了电缆的 重量，也降低了电缆的造价。
(2)绝缘材料:主要有聚乙烯、聚丙烯、聚氯乙烯（PVC）和氟 塑料等，常用的绝缘介质是损耗小、工艺性能好的聚乙烯。
2.同轴电缆的分类
按传输的信号分类: 1)基带同轴电缆
屏蔽线是用铜做网状的,特征阻抗是50 Ω ,用于数字传输。
2)宽带同轴电缆 屏蔽线是用 铝冲压的,特征阻抗是75 Ω ,用于模拟信号或数字
传输的传输。 使用有限电视电缆进行模拟信号传输的同轴电缆系统。
3宽带系统与基带系统的区别：覆盖的区域广。
按同轴电缆的直径大小分
2.1.2 同轴电缆
同轴电缆：以硬铜线为芯，外包一层用密织的网状导体环绕的绝缘材料。网状 导体外又覆盖一层保护性材料。用于数字传输。 特性：（1）高带宽；
（2）极好的噪声抑制。 同轴电缆的带宽取决于电缆长度。 线缆中间还须要使用中继器.
应用：（1）有线电视； （2）某些局域网。
图1 同轴缆结构
1.同轴电缆的结构及性能指标
图7衰减与光能量损失百分数之间的关系
光纤的传输损耗原因
• 材料的吸收 • 弯曲损耗 • 光在光纤中传输产生的散射(色散)
二、 光纤的传输特性
1.光纤通信系统的组成：光源、光纤、光发送机和光接 收机。
1．主要：光源、光纤、光发送机和光接收机 如图所示。 ⑴ 光源—光源是光波产生的根源； ⑵ 光纤—光纤是传输光波的导体；
的损耗。
如图3-27。
图15 轴线倾角过大
《同轴电缆网络》课件2
同轴电缆网络调制解调器是一种设备 ，用于将数字信号转换为适合在同轴 电缆网络上传输的模拟信号，或将模 拟信号转换为数字信号。
同轴电缆网络调制解调器通常具有高 速的数据传输速率和良好的信号质量 ，能够提供稳定的网络连接。
它通常具有一个或多个网络接口，可 以连接到计算机或其他网络设备，并 通过同轴电缆传输数据。
智能均衡技术
通过智能均衡技术自动调整信号传输过程中的参 数，以适应不同的传输环境和线路条件。
同轴电缆网络与其他技术的融合
与光纤技术的融合
将同轴电缆网络与光纤技术相结合，实现高速、大容量的数据传 输。
与无线技术的融合
将同轴电缆网络与无线技术相结合，实现灵活、便捷的网络接入。
与物联网技术的融合
将同轴电缆网络与物联网技术相结合，实现智能化、自动化的网络 管理。
同轴电缆网络应用场景
有线电视网络
同轴电缆网络广泛应用于有线电 视信号传输，提供电视节目信号
。
社区网络
在某些社区，同轴电缆网络用于实 现宽带上网、视频监控等功能。
工业应用
在工业领域，同轴电缆网络可用于 控制信号传输、传感器数据采集等 场景。
02
同轴电缆网络基础知识
Chapter
同轴电缆结构
同轴电缆由内导体、外导体和绝缘层组成。内导体通常由铜 线或铜合金线制成，外导体通常由金属编织网或金属箔制成 ，绝缘层由聚乙烯、聚四氟乙烯等材料制成。
同轴电缆网络安全防护
物理安全防护
确保同轴电缆网络设备放置在安全的环境中，防 止未经授权的访问和破坏。
访问控制
实施严格的访问控制策略，限制对同轴电缆网络 的访问权限，防止未经授权的访问和操作。
数据加密
采用加密技术对同轴电缆网络传输的数据进行加 密，保护数据的安全性和完整性。
同轴电缆
3．主要特点：（1）可靠性高，抗干扰能力强； （2）地理覆盖范围大，最长距离可达2500米； （3）安装、维护和扩展困难； （4）造价高。 4．实施时应注意的问题 （1）自然平直铺设； （2）弯角半径应大于30厘米； （3）各工作站点间的距离应大于2.5米； （4）接头要牢靠，防止信号短路； （5）走线在电缆槽内，防止电缆损坏； （6）拉线时不可用力过猛，防止扭曲； （7）可用连结器，总长度不可大于500米， （8）一定要安装终端匹配电阻，一个接地； （9）可安装在室外，要防护措施。
2).同轴电缆的性能指标
主要电气参数：⑴ 特性阻抗； ⑶ 传播速度； 主要物理参数：⑴ 中心导体直径； ⑶ 外部隔离材料的材质⑷
⑵ 衰减； ⑷ 直流回路电阻。 ⑵ 屏蔽层的内外径； 最小弯曲半径。
2.同轴电缆的分类
按传输的信号分类:
1)基带同轴电缆
屏蔽线是用铜做网状的,特征阻抗是50 Ω ,用于数字传输。
2)光纤的结构
光纤典型的结构是多层同轴圆柱体. 自内向外为:纤芯、 包层和涂敷层。
3).光纤的工作原理
• (1).光的全反射
图4 许可角示意图
同轴电缆
同轴电缆同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。
目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。
1同轴电缆的结构射频同轴电缆由内导体、绝缘介质、外导体（屏蔽层）和护套4部分组成。
1.1内导体内导体通常由一根实心导体构成，利用高频信号的集肤效应，可采用空铜管，也可用镀铜铝棒，对不需供电的用户网采用铜包钢线，对于需要供电的分配网或主干线建议采用铜包铝线，这样既能保证电缆的传输性能，又可以满足供电及机械性能的要求，减轻了电缆的重量，也降低了电缆的造价。
1.2绝缘介质绝缘介质可以采用聚乙烯、聚丙烯、聚氯乙烯（PVC）和氟塑料等，常用的绝缘介质是损耗小、工艺性能好的聚乙烯。
1.3外导体同轴电缆的外导体有双重作用，它既作为传输回路的一根导线，又具有屏蔽作用，外导体通常有3种结构。
（1）金属管状。
这种结构采用铜或铝带纵包焊接，或者是无缝铜管挤包拉延而成，这种结构形式的屏蔽性能最好，但柔软性差，常用于干线电缆。
（2）铝塑料复合带纵包搭接。
这种结构有较好的屏蔽作用，且制造成本低，但由于外导体是带纵缝的圆管，电磁波会从缝隙处穿出而泄漏，应慎重使用。
（3）编织网与铝塑复合带纵包组合。
这是从单一编织网结构发展而来的，它具有柔软性好、重量轻和接头可靠等特点，实验证明，采用合理的复合结构，对屏蔽性能有很大提高，目前这种结构形式被大量使用。
1.4护套室外电缆宜用具有优良气候特性的黑色聚乙烯，室内用户电缆从美观考虑则宜采用浅色的聚乙烯。
常用同轴电缆结构如表1所示。
表1常用同轴电缆结构尺寸型号SYKV-75SYWV-75-5-7-9-12-5-7-9-12内导体(mm)1.001.602.002.601.001.662.152.77绝缘介质(mm)4.807.259.0011.54.807.259.0011.5外导体(mm)5.808.3010.012.65.808.3010.112.6护套(mm)7.5010.612.615.67.2010.312.215.0重量(kg/km)46751081654370931422同轴电缆的分类及命名方式2.1按照同轴电缆在CATV系统中的使用位置可分为3种类型（1）干线电缆：其绝缘外径一般为9mm以上的粗电缆，要求损耗小，柔软性要求不高。
《射频同轴电缆》课件
在卫星通信领域，射频同轴电缆将用于传输高速数据和高清视频 信号。
物联网应用
物联网技术的普及将推动射频同轴电缆在智能家居、智能交通等 领域的应用。
市场前景分析
全球市场需求增长
随着通信技术的不断发展，全球市场对射频同轴电缆的需求将持 续增长。
市场竞争格局
国内企业将面临来自国际知名品牌的竞争，但通过技术创新和品质 提升，国内企业有望占据更多市场份额。
清洁
定期清洁射频同轴电缆表面，去除灰 尘和污垢，保持电缆的绝缘层和保护 套完好。
检查
定期检查电缆的外观和连接头，发现 损伤或老化应及时修复或更换。
固定
确保射频同轴电缆在安装和使用过程 中固定牢固，避免受到外力损伤。
存储
在存储过程中应避免过度弯曲或扭曲 电缆，保持电缆的自然状态。
06
射频同轴电缆的发展趋势与
02 03
故障排除方法
针对不同的故障类型，可以采用相应的检测工具和技巧进行定位和修复， 例如使用信号发生器和频谱分析仪检测信号传输质量，检查电缆外观和 连接头是否损坏等。
预防措施
为了减少故障发生的概率，应定期对射频同轴电缆进行检查和维护，同 时采取措施防止电缆受到外部损伤。
使用注意事项
1 2 3
适用频率范围
政策支持
政府对通信产业的支持政策将有利于射频同轴电缆行业的发展。
感谢观看
THANKS
RG-6U
用于卫星电视接收系统， 具有较高的电气性能和机 械强度。
RG-178
常用于军事通信，具有较 小的直径和弯曲半径。
RG-59
较早的电视信号传输电缆， 现已逐渐被RG-6U取代。
规格参数
线规
传播速度
同轴电缆基础知识
同轴电缆基础知识同轴电缆是通信电缆中一种，其从开始制造到现在已发展了四代：第一代：聚乙烯<LDPE>材料作实芯绝缘介质的电缆，使用型号有SBVD带状型，SYV实芯型。
第二代：化学发泡PE材料作绝缘介质的电缆，使用型号，SYFV型。
第三代：藕芯纵孔PE材料作绝缘介质的电缆，使用型号，CAT型。
第四代：物理发泡PE材料作绝缘介质，使用型号SYWV，94/95年。
同轴电缆从第一代到现在在信号传输上一直起着重要作用，随着国民收入的提高，数字化电视的普及是必然趋势，同轴电缆将会受到应用，同轴电缆在未来几十年里在电线电缆中所占比重将越来越高。
1.同轴电缆的简介1）同轴电缆的定义同轴电缆（Coaxial）是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆；最基本的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯材料的护套包住。
图2.32为最常见最简单的同轴电缆。
图2.32 常见同轴电缆同轴电缆同心结构使电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。
常用于传送多路电话和电视。
同轴电缆也是局域网中最常见的传输介质之一。
2）同轴电缆的分类同轴电缆的使用场合较多，使用要求各种各样，故其型号规格较为繁多，很难将其进行具体分类，人们只是将其简单进行归类。
同轴电缆按用途可分为两种基本类型：（1）基带同轴电缆目前基带常用的电缆，其屏蔽线是用铜做成的网状的，特征阻抗为50（如RG-8、RG-58等）。
（2）宽带同轴电缆宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的，特征阻抗为75（如RG-59等）。
按同轴电缆的直径大小分为：（1）粗同轴电缆粗缆适用于比较大型的局部网络，它的标准距离长、可靠性高。
由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置。
但粗缆网络必须安装收发器和收发器电缆，安装难度大，所以总体造价高。
（2）细同轴电缆细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生接触不良的隐患，这是目前运行中的以太网所发生的最常见故障之一。
同轴电缆及弱电电缆相关知识
15
同轴电缆---结构
材料选用:
3、屏蔽层 材料:合金丝/裸铜/镀锡铜
类型：编织网/铝带纵包/铝管焊接
对信号影响: （1）干扰感应电动势 （2）趋肤效应
16
同轴电缆---结构
材料选用:
4、聚氯乙烯（PVC）外被料 其分子结构通式 ：C<-CH2 CH->n 1 C1 一般特性： 它具有热塑性的高分子材料，可塑性和柔软性能好。 因（C-C1）极性键的存在，使树脂具有较大的极性， 分子间作用力大，力学强度较高，化学稳定性好，不 燃性强，适用作电缆护套。
dB Loss
19
同轴电缆---发展历程
衰减:
衰减常数（DB）-------20℃，100M
频率（MHz）
50 200 300
5C-FB
4.4 9.0 11.2
6C-FB
3.8 7.7 9.6
7C-FB
3.0 5.9 7.4
9C-FB
2.3 4.6 5.7
12C-FB
1.6 3.4 4.5
450
550 750 800
26
同轴电缆---物理发泡
工艺结构（国标）:
27
同轴电缆---物理发泡
工艺结构（行业标准）:
28
同轴电缆---简易检测
观察绝缘介质的圆整度 检测同轴电缆绝缘介质的一致性 检测同轴电缆的编织网 检查铝箔的质量 检查外护层的挤包紧度
观察电缆成圆形状
29
其他弱电电缆---A、R系列
30
其他弱电电缆---A、R系列
应用:
• • • • • • • 自动化控制系统用线 消防工程、通信工程 光缆同轴电缆混合网工程 计算机网络布线工程 机械、仪表、电气等设备用线 广播、音响布线工程 电源、照明工程
同轴电缆介绍
同轴电缆基本结构
2
同轴电缆
同轴电缆由里到外分为四层：中心铜芯（单股的实心线或多股绞合线），塑料 绝缘层，外导体屏蔽层和电缆护套。同轴电缆因为中心铜芯和网状屏蔽层为同 轴关系而得名。
中心铜芯（内导体） 塑料绝缘层 屏蔽层（外导体） 电缆护套
同轴电缆结构的功能
3
内导体：对电信号的传输引导作用
共性：特性阻抗均为50Ω，网络拓扑均为总线型结构。
同轴电缆的分类及应用
7
宽带同轴电缆是特性阻抗为75Ω的CATV电缆，用于传输模拟信号。宽带同轴电 缆由于其高带宽，故能将语音、图形、图像、数据同时在一条电缆上传送。宽带同轴 电缆的传输距离最长可达10km，如要将计算机产生的数字信号变成模拟信号在CATV 电缆上传输，就要求发送端和接收端加入调制解调器。
4
同轴电缆的分类及应用
5
基带同轴电缆是特性阻抗为50Ω的同轴电缆，用于传输数字信号，网络拓扑均为总线 型拓扑结构。
连接器
总线
同轴电缆的分类及应用
6
基带同轴电缆
粗缆：
传输距离远，适用于大型局域网 可靠性高 安装难度大，总体造价高。
细缆： 传输距离要低于粗缆 安装比较简单，造价低 网络连接头（BNC）多时易产生不良隐患，造成网络整体瘫痪。
绝缘层：PE材质，主要是提高抗干扰性能。还要防止水，氧侵蚀。 外导体（屏蔽层）：具有双重作用，它既作为传输回路的一根导线，传 输低电平，同时，具有屏蔽作用。外导体常见的有管状和编织网状结构
外护套：起保护作用，室外电缆宜用具有优良气候特性的黑色聚乙烯， 室内用户电缆从美观考虑则宜采用浅色的聚乙烯。。
各种同轴电缆
射频同轴电缆结构及主要技术性能 PPT
而形成得电缆品种,电性能优越,介于软
电
缆与半刚性电缆之间。
半刚性电缆:外导体为铜管或铝管,弯曲性能
差但弯曲后易于定型,电性能优越。
刚性电缆:也称硬电缆,最用于微波测试系统
中,做为测试标准元件,一般以空气为绝
缘
介质,没有多少工程使用价值。
波纹铜管电缆:外导体为螺旋状或环状波纹铜
管,较易弯曲,一般尺寸较大,损耗低、
其它要求不很高得电缆组件则可利用其它更加快捷 得剥线方法。
4、半刚、半柔性电缆得弯曲 半刚、半柔性电缆本身具有一定得机械强度,
容易弯折成一定得形状,以达到特定整机结构得要 求,这就是此类电缆得一大特色。对不同直径得电 缆,有不同得最小弯曲半径,我们加工打弯时不应使 弯曲半径小于规定值,以免对电缆造成损伤。
射频同轴电缆结构及主要技术性能
一、射频同轴电缆简介
射频同轴电缆就是一种常用得微波信号传输 线,它具有频带宽、电性能优越、可弯折、使用 方便等优点,被广泛用于仪器仪表、微波通信及 武器系统中。其典型结构如下图所示:
一、射频同轴电缆简介
１、电缆结构 射频同轴电缆从里到外可分为四层: 芯线:射频同轴电缆得内导体。 单根或多根无氧铜线 单根钢包铜线 单根铝包铜线 铝管或波纹铜管 屏蔽层:射频同轴电缆得外导体。 单层或又层多股铜线纺织层 单层多股铜线纺织层加铝薄 单层铝薄加镀银铜带包绕层 一层铜管或波纹铜管
三、稳相射频同轴电缆组件得生产
(一) 哪些因素对相位一致性及幅值有响: 1、对组件相位一致性有影响得因素有: 电缆机械长度得一致性、 电缆得均一性 焊接对电缆产生得影响 打弯或弯曲形状 电缆组件相位一致性得因素就是组件得有效电
接部位,并迅速加上焊锡丝;焊接时间不应超过5秒钟, 如5秒钟内没焊好,则停下待冷却后再进行焊接,以免 损伤电缆。焊接部分要求光滑平整、无虚焊。再次 百分之百检验其绝缘电阻及介质耐压就是否符合要 求。
