电子元器件应用-Agilent E4980A精密LCR表20Hz至2MHz--阻抗测量的新标准
E4980A 精密 LCR 表用户指南
E4980A中的LED是一级产品，符合IEC60825-1的一级LED产品标准。 • 将仪器接地
为了避免电击，必须用所附三相电源线的接地插脚将仪器底盘和机壳接地。 • 切勿在易爆环境中操作
切勿在有易燃气体或烟雾的环境中操作仪器。显然，在这种环境下操作任何 电子仪器都存在安全隐患。 • 远离带电电路
本产品符合以下适用欧洲指令(European Directives)中的基本要求，并相应贴有CE标志： 73/23/EEC低电压指令，经由93/68/EEC进行修改。 89/336/EEC EMC指令，经由93/68/EEC进行修改。
如欲获得符合性声明，请与当地的是德科技销售处、代理商或经销商联系。
这个注意标志表示危险。它提醒用户如果不正确执行或遵守某个程序、操作规程或条 件，将会导致仪器部分或全部损坏。
这个注解标志表示重要信息。它提醒用户需要理解的必要程序、规则或条件。
4
重要声明
认证
是德科技证明，此产品在出厂发运时符合发布的技术规格。是德科技进一步证明 其 校准测量可溯源至美国国家标准技术研究院（NIST），达到了该研究院的校准设备或其 他国际标准化组织成员国的校准设备允许的范围。
2006年7月
第2版（制造号：E4980-90010）
2014年11月
第3版（制造号：E4980-96510）
最新的手册可从以下网站下载。 /find/e4980a
2
注 注
警告
安全概述
在操作、维护和修理本仪器的任何阶段，请务必遵守以下一般安全防范措施。不遵守 这些防范措施或本手册中的特定警告，仪器提供的保护可能会大打折扣。这种违规行为还 违反了仪器的设计、制造和预期使用的安全标准。对于因客户不遵守这些防范措施而导致 的后果，是德科技不承担任何责任。

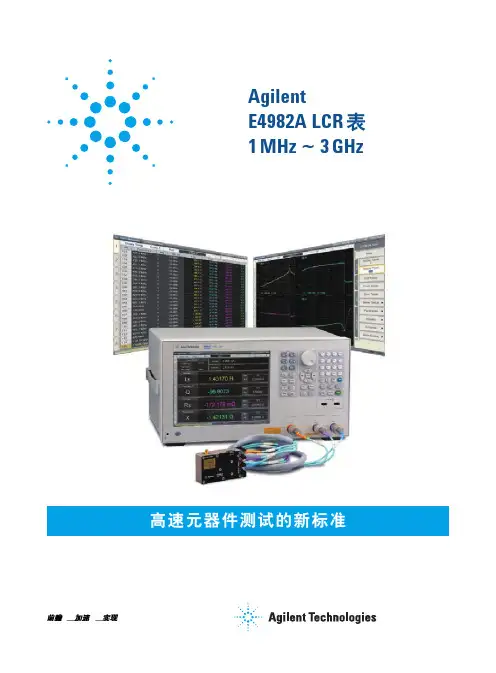

E4982A射频LCR表产品介绍(中文版)
开始
是否满足 BIN1 的 1 至 4 号条件 ?
否
是否满足 BIN2 的 1 至 4 号条件 ?
否
归类为 BIN1 是
归类为 BIN2 是
是否满足 BIN3 的 1 至 4 号条件 ?
归类为 BIN3 是
否
归类为 OUT_OF_BINS
分选仓分类顺序
比较器设置显示 7
统计分析功能
E4982A 配有数据统计分析功能，可提高质量控制过 程中的数据采集效率。
Agilent E4982A LCR 表 1 MHz ~ 3 GHz
高速元器件测试的新标准
高速元器件测试的新标准
SMD 电感器和 EMI 滤波器等无源器件在制造过程中 通常需要在高频率上进行阻抗测试，Agilent E4982A LCR 表为这种条件下的测试提供了最佳性能。除了制造领域， E4982A 还可用于研发，并以其强大的功能 ( 例如列表测 量 ) 为您提供质量保证。E4982A 以其无与伦比的测量速度 和可重复性，卓越的精度和阻抗范围，成为当之无愧的 高速元器件测量新标准。
统 计 分 析 功 能 用 于 计 算 下 列 统 计 参 数， 最 多 能 有 1,000,000,000 个测量点。可通过 GPIB/LAN/USB 接口获取 所需的原始测量结果。
● 平均值、最大值、最小值、标准偏差、3 σ/ 平均值
统计分析
数据存储和传输
E4982A 的内置数据存储器包括一个硬盘驱动器和若 干个 USB 端口。这些功能强大的存储设备可以保存和调 用测量设置参数 ( 仪器状态 ) 和测量数据。此外，这些测 量设置参数和数据可通过 GPIB/LAN/USB 接口在 E4982A 和外部计算机之间进行传输。
海底石油管道金属探测器设计及应用分析
海底石油管道金属探测器设计及应用分析发布时间：2022-07-07T01:23:12.704Z 来源：《科学与技术》2022年3月第5期作者：苏方波谢培刘帅[导读] 我国海洋资源较为丰富苏方波谢培刘帅杭州丰禾石油科技有限公司摘要:我国海洋资源较为丰富，再过去受限于技术条件，无法对海洋资源进行有效利用，而目前社会发展突飞猛进，带动着各项技术的更新，使海洋资源开发具备了可能性。
海底石油管道承担着石油的输送任务，但海底工作环境恶劣，为避免发生被海水侵蚀发生泄漏问题，做好海底石油管道的侵蚀检测是关键。
关键词:海底石油管道；金属探测器；前言:现如今日均消耗的能源数量巨大，而新能源所产生的能源有限，无法满足现时的需求，在能源使用面临困境，还要保护生态环境不能过度开采的情况下，海洋资源成为了能源供应的另一出路，各项石油开采技术的发展，海底石油开采量越来越丰富，而长时间的开采作业带来了新的问题，海水对石油输送管道有较高的侵蚀性，而石油管道作为运输的主要设施，影响着海底石油开采、运输及生态保护。
1.海底石油管道的重要性海底石油管道终日浸泡在海水中，工作环境恶劣，盐度、洋流及开采施工作业都会对管道产生影响，以便使得管道极易出现问题，因管道断裂、遭腐蚀泄露的案例并不少见，石油能源大量被浪费，经济遭受打击，同时泄露区域及周边环境被污染。
海底石油管道发生泄漏，比陆地管道泄露造成的危害要大很多，并且难以处理，因此海底管道检测对于排除管道安全隐患，确保管道安全有极大的意义。
2.金属探测器的设计金属探测器的设计与常规的线圈设计结构相同，在电路设计与功能上略有不同。
发射极有两个部分，即振荡器与发射线圈，接收极由接收线圈、相位检测电路与PIC微处理器构成。
PIC微处理器连接LCD显示器。
发射频率在55KHz上，接收线圈与发射极存在于同个铜芯线圈上。
发射极在外端，而接收极与振幅相位检测装置由一系列简单的无源滤波器、放大器、逻辑门构成。
（整理）LCR测试仪的说明.
Hioki，日置是日本一家非常出名的测试厂商，提供颇为广泛的产品。其生产的LCR HiTESTER系列涵盖了1kHz~120MHz的 测试频率范围，除了1kHz的型号3511-50以外，其余型号均提供触摸面板。3532-50在本次对比中提供了最高的测试速度200 次每秒，但测试范围也是本次对比中最差的，详情可看附表。
Chenhwa 3305自动变压器测试仪/零件分析仪，除了提供变压器扫描的测试功能外，也提供LCR Meter功能，可应用於各式零 件之进出料检验，研发分析或生产线自动化应用。提供用于良品/不良品判定，10 级分类及总合计数的输出接口HANDLER。 提供高达100k的损耗因数D和品质因数Q的测试，并提供 0.01m~100M直流电阻测试功能。 Chroma，中茂或致茂电子，虽不是通用仪器制造商，但在生产测试方面却广有涉猎，并均有建树。其在Chenhwa 3302的基 础上做了如下改进，使得该机型适用范围更广。
7. Quadtech 7600
Quadtech是一家提供安规和被动元件测试解决方案的厂商，始创于1991年，创始人Phil Hiarris买下了著名ICT厂商GenRad的 精密仪器部门，GenRad后来被Terryda收购。7600测试频率高达2MHz，标准测试电压高达5V，损耗因数低至0.1u，品质因 数0.1u~1M，为本次对比中最佳。也提供图形化显示。
6. Wayne kerr 6440B
Wayne kerr是全球有名的元器件测试仪器制造商，LCR尤其出名。Wayne kerr 总部位于伦敦，其产品有个特点，性能十分出 众，价格卓越不群。由其生产的423x系列口碑十分的好，4239的测试频率更是高达10MHz，但不知何故官方网站现在不见这 个系列的踪影。现在能见到的最好产品就是6440B，频率到3MHz，基本精度0.2%，为本次对比中最好。支持直流电阻测试。
LCR 表、阻抗分析仪和测试夹具
射频 I-V 法
阻抗测量范围 (Ω)
测量频率范围 (Hz) 图 1. 阻抗分析仪 /LCR 表的阻抗测量技术
表 1. 阻抗测量产品类型
产品要点 扫频测量能力
显示屏 其他
优势
LCR 表 点 / 列表
只有数字显示方式 机械手接口 , 比较器
低成本解决方案 , 容易使用 , 测试速度快
● 用 42941A 阻抗探头可以进行在线器件或接地器件的测量
● 7-mm 射频测试夹具与 42942A 端子适配器
● 内置的 LAN 接口
● 测量参数 : |Z|、|Y|、θ、R、X、G、B、L、C、D、Q ● 内置直流偏置 (0 至 ±40 V，最大值 ±100 mA)
4
网络分析仪
E5061B 低频 - 射频网络分析仪LCR 元件Fra bibliotekABB
LCR 元件、材料测试
和半导体测试
ABB
LCR 元件、材料测试
和半导体测试
ABB
LCR 元件、变压器
ABB
MLCC
1. 基本阻抗精度是仪表工作在最佳状态下的值 , 会随测量条件的改变而改变，详细信息需要阅 读具体产品的技术资料。
2. 只针对电容的测量 3. 阻抗测量精度为 10% 的测试范围。
● 选件 005 作为入门级型号，除了测量时间不同外 ( 速度 较慢 )，其他特性与基本型一样
● 选件 201 和 301 分别增添了机械手接口和扫描仪接口
● 在测试功率电感器和变压器时，应选择使用选件 002、 42841A 和 42842A/B，以实现 20 A 直流偏置电流 1
● 测量参数: |Z|、|Y|、θ、R、X、G、B、L、C、D、Q， 选件 001 添加了 Rdc、Idc 和 Vdc。
Agilent电子标准(ECal)模块系列说明书
•Control ECal directly from the PNA or ENA •300 kHz to 26.5 GHz module •10 MHz to 67 GHz module •Nine connector types available•Ideal calibration technique for manufacturing •Mixed-connectors available(Type-N 50 ohm, 3.5 mm and 7-16)Agilent Electronic Calibration (ECal) Modules for Vector Network AnalyzersN4690 Series, 2-port Microwave ECal 85090 Series, 2-port RF ECal N4430 Series, 4-port ECalTechnical Overview198125. ENA series consists of E5070/1.6. ENA-L series consists of E5061/2.7.N3381/2/3 have been discontinued.8. PNA-L series consists of N5230.ECal and Agilent Network Analyzer ConfigurationsPNA and ENA SeriesECal modules are controlled directly from the PNA and ENA Series network analyzers. No external PC is required. Simply connect the ECal module to the USB port on the network analyz-er. You can control your calibra-tion from the front panel keys of the PNA Series or automatically by your user program.Calibration configuration using the PNA series3Perform adapter removal calibrations fasterSome analyzers, such as later versions of the 8753 and 8720, offer adapter removal calibration for non-insertable and mixed connector measurement capabil-ity. Since this method requires two full two-port calibrations, it is often time consuming and prone to operator errors. Using ECal to perform the two-port calibrations addresses both of these concerns by reducing the calibration time and the number of connections, simplifying the overall adapter removal process.Perform a User-characterization Normally, when you perform a calibration with an ECal module, the error terms for a calibration are computed using the factory characterization (data) stored in the module. User-characteriza-tion allows you to change the characterization of the module in two ways:• Change the connector configuration: allows you to add an adapter or fixture to the test port of the module and embed the effects into the characterization of the module. The result of the new characterization extends the reference plane from one or more of the module’s test ports to those on the adapter (or fixture).• Modify the state settings: allows you to specify the number of data points (1601 maximum) or other stimulus settings the module uses to perform a cali-bration.When you perform a user-charac-terization, the factory characteri-zation data remains stored in the module’s memory. At calibration, you can select the factory characterization or any of the user-defined characterizations stored in the module. The module can store up to five user-defined characterizations (in addition to the factory characterization data). User-characterization is available with PNA and ENA Series Network Analyzers.41. If the maximum input power is exceeded when calibrating, compression may occur.2. When using the PNA-X, the power level can be increased after calibration with minimal impact on measurement accuracy.3. When mated with male connectors with a 0.77 mm (0.030 in) to 0.86 mm (0.034 in) pin diameter51. When applied power exceeds +9 dBm, calibration results will be degraded from the performance indicated in the table.2. When applied power exceeds –5 dBm, calibration results will be degraded from the performance indicated in the table.3. 3.5 mm modules have precision slotless connectors that guarantee the best calibration accuracy is transferred to your system.61.When applied power exceeds +9 dBm, calibration results will be degraded from the performance indicated in the table.2. When applied power exceeds –5 dBm, calibration results will be degraded from the performance indicated in the table.73. Performance from 9 kHz to 300 kHz is valid only for the E5071C ENA network analyzer with firmware version A.09.10 or higher.4. 9 to 13.5 GHz range not vaild for the N4431A81. When applied power exceeds –7 dBm, calibration results will be degraded from the performance indicated in this table.2. Values based on using the PNA Network Analyzer N5230A Option 240 or 245910Ordering informationSelect an ECal module based on the connector type required and the frequency range of your vector network analyzer (refer to table below).OptionsOption Description00F Replace f-m connectors on ECal module(s) with f-f connectors 00M Replace f-m connectors on ECal module(s) with m-m connectors00A Adds male-to-male and female-to-female adapters (also adds a 5/16” 90 N-cm (8 in-lb) torque wrench to 3.5 mm modules)1A7ISO 17025 compliant calibration A6J ANSI Z540 compliant calibrationUK6Commercial calibration certificate with measured data M0F f-m connectors on ECal module(s)010Four female, 3.5 mm connectors 020Four female, Type-N 50 ohm connectorsECal modules and available options2-portConnector Frequency range ECal module Available options Type model number Type-F300 kHz to 3 GHz85099C 00A, 00F, 00M, UK6, M0FType-N 300 kHz to 9 GHz 85092C00A, 00F, 00M, UK6, 1A7, A6J, M0F,50 ohms mixed-connectorsType-N 300 kHz to 18 GHz N4690B00A, 00F, 00M, UK6, 1A7, A6J, M0F 50 ohmsType-N 300 kHz to 3 GHz 85096C 00A, 00F, 00M, UK6, M0F75 ohms3.5 mm 300 kHz to 9 GHz85093C00A, 00F, 00M, UK6, 1A7, A6J, M0F mixed connectors3.5 mm 300 kHz to 26.5 GHz N4691B 00A, 00F, 00M, UK6, 1A7, A6J, M0F 7 mm 300 kHz to 9 GHz 85091C UK6, 1A7, A6J 7 mm 300 kHz to 18 GHz N4696BUK6, 1A7, A6J7-16 300 kHz to 7.5 GHz 85098C 00A, 00F, 00M, UK6, M0F, mixed-connectors 2.92 mm 10 MHz to 40 GHz N4692A 00A,00F, 00M, UK6, 1A7, A6J, M0F 2.4 mm 10 MHz to 50 GHz N4693A 00A,00F, 00M, UK6, 1A7, A6J, M0F 1.85 mm10 MHz to 67 GHzN4694A00A,00F, 00M, UK6, 1A7, A6J, M0F4-portConnector Frequency range ECal module Available options Type model number 3.5 mm or 9 kHz to 13.5 GHz N4431B010, 020, UK6, 1A7, A6J, mixed-connectorsType-N 50 ohms Type-N 300 kHz to 18 GHz N4432A 020, mixed-connectors 50 ohms 3.5 mm300 kHz to 20 GHzN4433A010Notes:1. Order the 85097B interface module if you will be using ECal with your 8719, 8720, 8722 or 8753. (Please reference the ECal and network analyzer/firmware compatibility table on page 3.) The 85097B con-sists of an interface module and a power supply.2.When using the N469x ECal prod-ucts with the 8720 or 8753 network analyzer families, an adapter cable (8121-1047) is needed. This adapter cable is orderable as an option with the 85097B.1.Performance from 9 kHz to 300 KHz is valid only for the E5071C ENA network analyzer with firmware version A.09.10 or higher.1111.Limits ECal module high frequency to 7.5 GHz.Remove all doubtOur repair and calibration services will get your equipment back to you, performing like new, when prom-ised. You will get full value out of your Agilent equipment through-out its lifetime. Your equipment will be serviced by Agilent-trained technicians using the latest factory calibration procedures, automated repair diagnostics and genuine parts. You will always have the utmost confidence in your measurements. For information regarding self maintenance of this product, please contact your Agilent office.Agilent offers a wide range of ad-ditional expert test and measure-ment services for your equipment, including initial start-up assistance, onsite education and training, as well as design, system integration, and project management.For more information on repair and calibration services, go to:/find/removealldoubt/find/emailupdatesGet the latest information on theproducts and applications you select./find/agilentdirectQuickly choose and use your testequipment solutions with confidence./find/openAgilent Open simplifies the process of connecting and programming test systems to help engineers design, validate and manufacture electronic products. Agilent offers open connectivity for a broad range of system-ready instruments, open industry software, PC-standard I/O and global support, which are combined to more easily integrate test system development.For more information on Agilent Technol-ogies’ products, applications or services, please contact your local Agilent office. The complete list is available at:/find/contactus Americas Canada(877) 894-4414Latin America 305 269 7500United States (800) 829-4444Asia Pacific Australia 1 800 629 485China800 810 0189Hong Kong 800 938 693India 1 800 112 929Japan 0120 (421) 345Korea 080 769 0800Malaysia 1 800 888 848Singapore 180****8100Taiwan 0800 047 866Thailand1 800 226 008Europe & Middle East Austria 01 36027 71571Belgium 32 (0) 2 404 93 40 Denmark 45 70 13 15 15Finland 358 (0) 10 855 2100France 0825 010 700**0.125 €/minuteGermany ************Ireland 1890 924 204Israel 972-3-9288-504/544Italy 39 02 92 60 8484Netherlands 31 (0) 20 547 2111Spain 34 (91) 631 3300Sweden 0200-88 22 55Switzerland 0800 80 53 53United Kingdom 44 (0) 118 9276201Other European Countries:/find/contactusRevised: October 6, 2008© Agilent Technologies, Inc. 2002-2009Printed in USA, February 3, 20095963-3743EWindows ®and Windows NT ®are U.S. registered trademarks of Microsoft Corp.Product specifications and descriptions in this document subject to change without notice.Web ResourcesVisit our Web sites, for additional product information and literature.Electronic calibration (ECal):/find/ecalPNASeries network analyzers:/find/pnaTest and measurement accessories:/find/accessories。
是德科技 E4980AL 精密LCR表技术简介
201 点 GPIB, LAN, USB 是 兼容 4284A 0.1 %, SHORT 模式 0.05 %, MED/LONG 模式 Cp-D/Q/G/Rp, Cs-D/Q/Rs, Lp-D/Q/G/Rp, Ls-D/Q/Rs, R-X, Z-Ød/Ør, G-B, Y-Ød/Ør Lp-Rdc, Ls-Rdc 579 ms/650 ms @ 20Hz 149 ms/250 ms @100 Hz 26 ms/140 ms @ 1 kHz 14 ms/122 ms @10 kHz 12 ms/119 ms @ 100 kHz 12 ms/118 ms @ 1 MHz 内置/USB 存储器 0, 1, 2, 4 m 370 (宽) x 105 (高) x 390 (深) mm 5.3 kg
LED 状态灯 1
方便地查看直流偏置和 USB 存储器状态。
直流电源 1
不提供。
1. E4980A 选件 001 不适用于 E4980AL。 2. 在 1 MHz 时的测量时间。补充信息。
更多信息，请参阅 E4980A/E4980AL 技术资料 (5989-4435EN)。
2
100 μV 至 2 Vrms 可变测试信号
体积小巧，便于运输 —— 370 (宽) x 105 (高) x 390 (深) mm —— 5.3 kg (11.7 lb.)
标准 LAN/USB/GPIB 接口
灵活的 PC 连通性和极快的传输速度 —— 10/100 Base-T LAN —— USB（USBTMC）接口 —— GPIB 可实现稳定的仪器控制和测试自动化
4279A C-V 表 1 MHz 20 m, 50 m, 100 m, 200 m, 500 m, 1 Vrms 否 内置 ± 38 V 外部偏置输入 51 点 GPIB 否 只支持 4279A 0.1 %, SHORT 模式
精密电容电阻电容器（LCR）仪器说明书
Product Declassification and SecurityProduct Name: Precision LCR MeterModel Number(s): E4980APage 1 of 7E4980A Security FeaturesRev. 1.0E4980-90802 March 2006Copyright 2006 Agilent Technologies1981Contacting Agilent Sales and Service OfficesAssistance with test and measurements needs and information on finding a local Agilent office is available on the internet at, /find/assist. If you do not have access to the internet, please contact your field engineer.Note: In any correspondence or telephone conversation, refer to the signal source analyzer by its model number and full serial number. With this information, the Agilent representative can determine whether your unit is still within its warranty period.Product Declassification and SecurityModel Number(s): E4980AProduct Name: Precision LCR MeterThis document describes instrument security features and the steps to declassify an instrument through memory sanitization or removal. For additional information please go to/find/ad and click on the security instrument tab.Table of ContentsTerms and Definitions (3)Instrument Memory (4)Memory Clearing, Sanitization and/or Removal (5)User and Remote Interface Security (6)Procedure for Declassifying a Faulty Instrument (7)Page 2 of 7Terms and DefinitionsDefinitions:Clearing – Clearing is the process of eradicating the data on media before reusing the media so that the data can no longer be retrieved using the standard interfaces on the instrument. Clearing is typically used when the instrument is to remain in an environment with an acceptable level of protection.Sanitization – Sanitization is the process of removing or eradicating stored data so that the data cannot be recovered using any known technology. Instrument sanitization is typically required when an instrument is moved from a secure to a non-secure environment such as when it is returned to the factory for calibration. (The instrument is declassified) Agilent memory sanitization procedures are designed for customers who need to meet the requirements specified by the US Defense Security Service (DSS). These requirements are outlined in the “Clearing and Sanitization Matrix” issued by the Cognizant Security Agency (CSA) and referenced in National Industrial Security Program Operating Manual (NISPOM) DoD 5220.22M ISL 01L-1 section 8-301.Security Erase – Refers to either the clearing or sanitization features of Agilent instruments.Instrument declassification – A term that refers to procedures that must be undertaken before an instrument can be removed from a secure environment such as is the case when the instrument is returned for calibration. Declassification procedures will include memory sanitization and or memory removal. Agilent declassification procedures are designed to meet the requirements specified by the DSS NISPOM security document (DoD 5220.22M chapter 8)Page 3 of 7Page 4 of 7Instrument MemoryThis section contains information on the types of memory available in your instrument. It explains the size of memory, how it is used, its location, volatility, and the sanitization procedure.Summary of instrument memory - base instrumentMemory Type and SizeW r i t a b l e D u r i n g N o r m a l O p e r a t i o nD a t a R e t a i n e d W h e n P o w e r e d O f fPurpose/ContentsData Input MethodLocation in Instrument and RemarksSanitization ProcedureMain Memory (FLASH) 8 MB No No Firmware operating memory Operatingsystem (notuser) PPMC CPU Board NAMemory (EEPROM) 1 KB Yes Yes GPIB SettingLAN Setting UserModifiable PPMC CPU Board Reset to Factory Setting Memory (FLASH) 8 MBYes Yes Save/Recall Files,User Correction Data,Beeper Tone/State, Handler/Scanner State,Data/Image Dump file name numberUserModifiablePPMC CPU BoardReset to Factory SettingNo Yes Serial Number,Installed Option Factory or Service OnlyA1 Mother BoardNot Required.Nomeasurement data present Memory (EEPROM) 256 KBYesYesNumber of Power On times Non-User ModifiableA1 Mother Board NoneMemory (EEPROM) 32 KB No Yes System Calibration Data Factory orServiceOnly A2 Analog BoardNot Required.Nomeasurement data presentMemory (MPU) 128 B Yes Yes Power onAccumulate TimeNon-User ModifiableDisplay Interface Board NoneMemory Clearing, Sanitization and/or Removal ProceduresThis section explains how to clear, sanitize, and remove memory from you instrument for all memory that can be written to during normal operation and for which the clearing and sanitization procedure is more than trivial such as rebooting your instrument.PPMC CPU Board Main Memory (FLASH)Description andpurposeFirmware for instrument operationSize 8 MBMemory clearing Cycle PowerMemory sanitization Cycle PowerMemory removal This memory can not be removed without damaging the instrument.Write protecting N/APPMC CPU Board (EEPROM)Description andpurposeStores GPIB and LAN addresses setting.Size 1KBMemory clearing Press [Preset] > FACTORY DEFAULT > OK.Memory sanitization Press [Preset] > FACTORY DEFAULT > OK.Memory removal This memory can not be removed without damaging the instrument.Write protecting N/APPMC CPU Board (FLASH)Description and purpose Stores the Save/Recall Files, User Correction Data, Beeper Tone/State, Handler/Scanner State, and Data/Image Dump file name number.Size 8MBMemory clearing Press [Preset] > FACTORY DEFAULT > OK.Memory sanitization This memory can not be sanitized.Memory removal This memory can not be removed without damaging the instrument.Write protecting N/AA1 Mother BoardDescription andpurposeStores the Serial Number, Installed Option, and Number of Power On times. Size 256 KBMemory clearing They can not be cleared at customer site.Memory sanitization They can not be sanitized at customer site.Memory removal This memory can not be removed without damaging the instrument.Write protecting N/AA2 Analog BoardDescription andpurposeStores the system calibration data which is stored by factory or service center. Size 256 KBMemory clearing Adjustment clears the data. The adjustment must be performed Agilent’squalified service personnel.Memory sanitization Adjustment sanitizes the data. The adjustment must be performed Agilent’squalified service personnel.Memory removal This memory can not be removed without damaging the instrument.Write protecting N/APage 5 of 7Display Interface BoardPower On Accumulate times.Description andpurposeSize 128BMemory clearing They can not be cleared at customer site.Memory sanitization They can not be sanitized at customer site.Memory removal This memory can not be removed without damaging the instrument.Write protecting N/AUser and Remote Interface Security MeasuresScreen and Annotation BlankingThe display blanking feature is available.The operator can perform the following keystrokes to activate the display blank.[Display Format] > DISPLAY BLANKOr can activate the display blank by the following SCPI command.:DISPlay:ENABle {ON|OFF}USB Mass Storage Device SecurityE4980A does not have a capability to disable a USB Mass Storage Device.Remote Access InterfacesThe user is responsible for providing security for the I/O ports for remote access by controlling physical access to the I/O ports. The I/O ports must be controlled because they provide access to all user settings, user states and the display image.The I/O ports include USB, GPIB and LAN.The LAN port provides the following services.z httpz socketsz telnetz VXI-11There is also a ‘ping’ service, which presently cannot be selectively disabled. The concern here might be that it is possible to discover IP addresses of connected instruments in order to query their setups over the net or break into the code.Page 6 of 7Procedure for Declassifying a Faulty InstrumentIf the instrument is not functioning and you are unable to clear/sanitize the stored user information, you must physically remove the PPMC CPU and display boards from the instrument. See to the Service Guide for removal procedures.Page 7 of 7。
E4980A 精密 LCR 表用户指南
注
上述制造号中“x”显示的编号位置表示版本号。
示例程序
为了便于内部使用，客户将拥有个人使用、复制或修改本手册中示例程序的权利， 但这种权利不可转让。客户可根据自己的用途独自使用示例程序，但不得许可、租赁、 买卖或散布示例程序，也不得对其中的任何部分进行修改。
是德科技将不对示例程序的质量、性能或运行状况负责。是德科技不保证示 例 程序的运行不间断或无差错。示例程序按照原样提供。
安全概述
当用户发现下列任何异常情况时，应立即终止操作并断开电源线。 维修仪器请与当地的是德科技销售代表或其授权的维修公司联系。如果不对仪器进行 维修而继续使用，则可能会给操作者带来失火或触电隐患。
- 仪器操作异常。 - 操作过程中，仪器发出异常噪音、异味、冒烟或电火花。 - 操作过程中，仪器产生高温或出现电击现象。 - 电源线、插头或仪器的插座受损。 - 外界物质或液体进入仪器。
3
警告 注意 注
安全符号
下面列出了仪器上或手册中使用的安全符号的一般定义。 维护手册符号：在需要用户参考仪器手册时，试用此符号表明。 交流。 直流。 接通（电源）。 切断（电源）。 按钮开关到位。 按钮开关复位。
机壳终端；与仪器机壳的连接，包括所有外露的金属结构。 待用。
这个警告标志表示危险。它提醒用户如果不正确执行或不遵守某个程序、操作规程 或条件，将会导致人员伤害或死亡。
字体约定
示例（黑体） 示例（斜体） [示例]键
示例菜单/按钮/方框
示例1-示例2-示例3
黑体字用于强调说明。
斜体字用于强调说前面板或外部键盘上的键）。 “键”可省略。
表示标有“示例”的屏幕上的菜单/按钮/方框，可 通过点击“菜单”、“按钮”或“方框”选择/执行 “示例”。菜单/按钮/方框可省略。
Agilent安捷伦功率器件分析仪-操作指导说明
Scale：选择曲线显示格式
Anode：二极管正极接电流源（依据
规格书测试条件合理选择，大于 1A
VF 测试-方法二
则需要选择 HC 通道） VfStart：开始电压
3.2 3.2 参数设置
VfStop：结束电压 VfStep：每个测试点电压间隔值
均有“Force”和“Sence”双孔，实 际内部相当于短路，即通过双线并 绕以降低测试误差； 应用 HC 模块时，下方 low 双孔默认 接地即可； 可看成将 HP/HC/HV 作为电源正极， GNDU1 作为电源负极
Agilent 安捷伦功率器件分析仪-操作指导说明
测试台说明： 2.2
2.2 接线模块
2.3 数据读取
▷ 点击“ ”启动测试；
完成测试后点击自动刻度； List Display 下拉数据，可以查看每个
Vr 下的反向漏电流 Ir，一般 Ir=250μA 时对应的最小 Vr 作为击穿电压
Agilent 安捷伦功率器件分析仪-操作指导说明
VF 测试 3.1
3.1 连线
按测试电路原理图，正确连接各接线柱。
IfSpec@Vf：自动读取所设正向电流
下对应的正向压降
Agilent 安捷伦功率器件分析仪-操作指导说明
▷ 点击“ ”启动测试；
完成测试后点击自动刻度；
VF 测试-方法一 List Display 下拉数据，可以查看每个
3.3
If 下的正向压降 Vf
3.3 数据读取
Agilent 安捷伦功率器件分析仪-操作指导说明
依 次 从 Application Test 选 择 PowerDiode，再选择 Ir-Vr 测试模块：
VR/IR 测试 2.2
安捷伦台式LCR测试仪培训2
4263B
LCR 表, 100 Hz 至 100 kHz
4338B
毫欧表, 1kHz
4339B
高阻表, DC
电容器
电感器 电阻器 变压器
C: 电容, R: 寄生电阻, D: 损耗因素
L: 电感, R: 寄生电阻, Q: 品质因素 R: 电阻, L: 寄生电感, C: 寄生电容 L: 电感, M: 互感, R: 电阻, 匝数比 ( 仅限 4263B 选 件 001 ) 分布常数 εr: 相对介电常数 μr: 相对透气率 R: 线包电阻
4263B
快的 25ms 测量速度，即使在100 / 120 Hz 时,测量小电感，大电容和变压 器参数 (N, M, DCR) 的更高精度
Agilent Confidential
DUT 和测量参数图
DUT E4980A
精密 LCR 表，20Hz 至 2MHz
4263B
LCR 表, 100 Hz 至 100 kHz
R: 绝缘电 阻
电缆
材料
εr: 相对介电常数 μr: 相对透气率
R: 绝缘电 Agilent Confidential 阻
4338B 毫欧表，1 kHz
起价: $4k 符合各种低阻测量需要的先进毫欧表解决方案 • 1 kHz AC 测量 • 0.4% 基本精度 • 高分辨率，宽测量范围 (10 µΩ 至100 kΩ ) • GPIB/装载机接口 主要竞争产品：Hioki 3560
向客户提问
• .
Target application: What components do you plan to test?
• LCR meters are suited for measurements of extensive electric components and materials. • Milliohm meter and high resistance meter serve for evaluation of connectors, switches and more.
Agilent E4981A 容量测试仪操作使用规程
文件名称 Agilent E4981A 容量测试仪操作使用规程文件编号 JEYSDCJLT007-2012版本号1页码第 1 页 共 6 页发布日期 2013-11-30生效日期2013-12-1更改次数更改单号更改位置更改日期签名 审核 批准 生效日期一、目的为了正确操作Agilent4981E 容量测试仪，做好必要的检查维护工作，确保测试的准确性。
二、主要用途该操作规程适用于片式电容器容量、损耗测试。
三、仪器简介名 称 安捷伦电容测试仪 型 号 E4981A制造商 美国安捷伦公司 类 型 高精密仪器技 术 规 格频率：20HZ-20MHZ电流：50uA-200mA精度：±0.05%四、操作规程图示步骤操作方法备注4.1开机准备 4.1.1检查接线电源检查仪器电源线是否连接牢固，输入电源是否是220V 。
文件名称 Agilent E4981A 容量测试仪操作使用规程文件编号 JEYSDCJLT007-2012版本号1页码第 2 页 共 6 页发布日期 2013-11-30生效日期2013-12-1更改次数更改单号更改位置更改日期签名 审核 批准 生效日期4.1.2 检查夹具检查夹具尖端部分是否有污染或损坏。
检查夹具尖端灵活、平整。
夹具在正常情况下，是出于张开状态。
4.1开机准备4.1.3 检查夹具连接状况检查夹具是否连接正确、牢固。
4.2开机操作打开测试仪开关电源，电源灯显示为橙色。
将仪器预热30分钟。
4.3参数设置4.3.1开启测试功能按“Display Format ”键。
按B 区功能键第一个。
使用光标键选择“FUNC ”字段。
按屏幕边上的软键，选择测试的项目。
确认夹具口灵活、张开、光洁注意夹具连接方向Display FoematFUNCB文件名称 Agilent E4981A 容量测试仪操作使用规程文件编号 JEYSDCJLT007-2012版本号1页码第 3 页 共 6 页发布日期 2013-11-30生效日期2013-12-1更改次数更改单号更改位置更改日期签名 审核 批准 生效日期4.3.2设置测试量程使用光标键选择“RANGE ”字段。
电子元器件应用-Agilent E4980A精密LCR表20Hz至2MHz--阻抗测量的新标准
列表扫描模式
测量稳定性: E4980A vs. 4284A 低阻抗测量 100 kHz 时 1 m Ω
高阻抗测量 1 MHz 时 1 pF
2.极快的测量速度
极快的速度提供更高的吞吐量，以降低测试成本 ● 1 MHz 时，为 5.6 ms (短)，88 ms (中)，220 ms (长)
直流电阻测量
使用直流源进行测量
应用软件支持文献
文献 阻抗测量手册
出版物编号 5950-3000
推荐的附件
被测件 引线
夹具类型 轴向 / 径向
线夹类型
型号
16047A/E 16089A/B/C/D/E (5 Hz 至 100 kHz)
SMD/ 芯片
SMD/ 芯片
镊子型 延长电缆 外部 DC 偏置
16034E/G/H
16044A 16334A 16048A/D/E 16065A
本文中的产品指标和说明可不经通知而更改 Agilent Technologies, Inc. 2009 出版号 : 5990-4793CHCN 2009 年 11 月 印于北京
有关高电流直流偏置和其他附件的信息, 请参见配置指南 5989-8321EN。
/见以下文献。
文献 手册 技术资料 配置指南
出版物编号 5989-4235EN 5989-4435EN 5989-8321EN
推荐的服务选件 附加的两年返厂保修 附加的两年返厂校准 如欲了解更多信息, 请访问 /find/removealldoubt
100 µV 至 2 Vrms/20 Vrms (可选) 直流偏置 1.5 V, 2 V/0 至 ± 40 V (可选)
1.精确的测量
在低阻抗和高阻抗条件下均具有极低的噪声，以提高测试质量 ● 0.05% 基本阻抗精度 ● 开路 / 短路 / 负载补偿 ● 测试电缆延长 (1/2/4 米)
E4982计量规程
E4982计量规程
Keysight E4982A LCR 表的性能十分卓越，适用于在 SMD 电感器和 EMI 滤波器等无源元器件的制造过程中提供高频阻抗测试。
E4982A 提供了列表测量等强大功能，不仅适用于制造测试，在研发和质检领域也能大显身手。
E4982A 拥有出色的测量速度和可重复性、优异的测量准确度和宽广的阻抗量程，为高速元器件测试树立了新标杆。
频率
•四种频率选件：1 MHz 至 300 MHz / 500 MHz / 1 GHz / 3 GHz，可升级
测量时间
•高速测量：0.9 ms（模式 1）、2.1 ms（模式 2）、3.7 ms （模式 3）
基本准确度和阻抗量程
•0.8% 基本准确度，测量可重复性超高
•宽广的阻抗量程，从140 mΩ 至4.8 kΩ
更多特性
•SCPI 命令和机械手接口与 4287A 兼容
•小巧的测试头（与 4287A 的尺寸相同）
•列表测量
•通用计算机连通性（GPIB、LAN 和 USB）
E4982A LCR 表的性能十分出色，适用于在 SMD 电感器和 EMI
滤波器等无源元器件的制造过程中提供高频（1 MHz 至 300 MHz / 500 MHz / 1 GHz / 3 GHz）阻抗测试。
LCR表、阻抗分析仪和测试夹具选购指南
阻抗 分析仪 组合式 分析仪 LCR 表
专用仪表
RF LF/HF
RF
HF
RF HF LF LF LF LF LF
高性能
E4991A
/ 多功能
高性能
4294A
/ 多功能
探头测量 4294A+
42941A
网络分析 4396B3
/ 频谱分析
/ 阻抗测量
网络分析 4395A3
/ 频谱分析
/ 阻抗测量
高性能
4287A
0.1% 的基本测试精度
4284A 精密 LCR 表
频率范围: 20 Hz ~ 1 MHz 0.05% 的基本测试精度
Agilent LCR 表、阻抗分析仪和测试夹具
选购指南
元器件和材料测试解决方案
适应您各种应用的具有成本效益的测试解决方案
无论您的应用是在研究开发、生产制造、质量保 证、还是来料检验方面，Agilent 科技都可以向您提供正 确的阻抗测试解决方案。Agilent 科技备有完整的系列 阻抗测试设备和测试附件来帮助您高效率地完成测试任 务，当您决定从 Agilent 购买一台阻抗测试仪表时，您 将得到的不仅仅是精确和可靠的测试结果，我们还向您 提供:
4294A 精密阻抗分析仪
在从 40 Hz 到 110 MHz 的频率范围内进行高精度的 四端子对阻抗测量，利用基本精度为 0.08% 的扫描 测量功能，可以对器件特性的极小变化进行精确的 测量
是对电容器、电感器、谐振器、半导体等元器件以及 印刷电路板、环形铁芯等材料进行测量的最好的测 试仪器，利用各种测量和分析功能提高测试的效率
D
OTR
变压器，电容器
2
1 k~1.0x1015
Agilent E4980A精密LCR测量仪用户指南第八版说明书
Agilent E4980A Precision LCR MeterUser’s GuideEighth EditionFIRMWARE REVISIONSThis manual applies directly to instruments that have the firmware revision A.02.11.For additional information about firmware revisions, see Appendix A.Manufacturing No. E4980-90080June 2010 1981NoticesThe information contained in this document is subject to change without notice.This document contains proprietary information that is protected by copyright. All rights are reserved. No part of this document may be photocopied, reproduced, or translated to another language without the prior written consent of Agilent Technologies.Microsoft®, MS-DOS®, Windows®, Visual C++®, Visual Basic®, VBA®, and Excel®are registered trademarksUNIX is a registered trademark in the U.S. and other countries, licensedexclusively through X/Open Company Limited.Portions ©Copyright 1996, Microsoft Corporation. All rights reserved.© Copyright 2006, 2008, 2010 Agilent TechnologiesManual Printing HistoryThe manual’s printing date and manufacturing number indicate its current edition. The printing date changes when a new edition is printed (minor corrections and updates that are incorporated at reprint do not cause the date to change). The manufacturing number changes when extensive technical changes are incorporated.March 2006 First Edition (manufacturing number: E4980-90000)July 2006 Second Edition (manufacturing number: E4980-90010)November 2006 Third Edition (manufacturing number: E4980-90020)May 2007 Fourth Edition (manufacturing number: E4980-90030)July 2007 Fifth Edition (manufacturing number: E4980-90050)October 2007 Sixth Edition (manufacturing number: E4980-90060)June 2008 Seventh Edition (manufacturing number: E4980-90070)June 2010 Eighth Edition (manufacturing number: E4980-90080)The latest manuals can be downloaded from the following site./find/e4980a/2Safety SummaryThe following general safety precautions must be observed during all phases of operation,service, and repair of this instrument. Failure to comply with these precautions or withspecific WARNINGS elsewhere in this manual may impair the protection provided by theequipment. Such noncompliance would also violate safety standards of design,manufacture, and intended use of the instrument. Agilent Technologies assumes no liabilityfor the customer’s failure to comply with these precautions.NOTE The E4980A complies with INSTALLATION CATEGORY II as well as POLLUTION DEGREE 2 in IEC61010-1. The E4980A is an INDOOR USE product.NOTE The LEDs in the E4980A are Class 1 in accordance with IEC60825-1,CLASS 1 LED PRODUCT•Ground the InstrumentTo avoid electric shock, the instrument chassis and cabinet must be grounded with thesupplied 3-pole power cable’s grounding prong.•DO NOT Operate in an Explosive AtmosphereDo not operate the instrument in the presence of inflammable gasses or fumes.Operation of any electrical instrument in such an environment clearly constitutes asafety hazard.•Keep Away from Live CircuitsOperators must not remove instrument covers. Component replacement and internaladjustments must be made by qualified maintenance personnel only. Do not replacecomponents with the power cable connected. Under certain conditions, dangerousvoltage levels may remain even after the power cable has been disconnected. To avoidinjuries, always disconnect the power and discharge circuits before touching them.•DO NOT Service or Adjust the Instrument AloneDo not attempt internal service or adjustment unless another person, capable ofrendering first aid and resuscitation, is present.•DO NOT Substitute Parts or Modify the InstrumentTo avoid the danger of introducing additional hazards, do not install substitute parts orperform unauthorized modifications to the instrument. Return the instrument to anAgilent Technologies Sales and Service Office for service and repair to ensure thatsafety features are maintained in operational condition.•Dangerous Procedure WarningsWarnings in this manual, such as the example below, precede potentially dangerousprocedures. Instructions contained in the warnings must be followed.WARNING Dangerous voltage levels, capable of causing death, are present in this instrument.Use extreme caution when handling, testing, and adjusting this instrument.34Safety SymbolsGeneral definitions of safety symbols used on the instrument or in manuals are listedbelow.Instruction Manual symbol: the product is marked with this symbol when it is necessary forthe user to refer to the instrument manual.Alternating current.Direct current.On (Supply).Off (Supply).In-position of push-button switch.Out-position of push-button switch.A chassis terminal; a connection to the instrument’s chassis, which includes all exposedmetal structure.Stand-by.WARNING This warning sign denotes a hazard. It calls attention to a procedure, practice, or condition that, if not correctly performed or adhered to, could result in injury or death to personnel.CAUTION This Caution sign denotes a hazard. It calls attention to a procedure, practice, or condition that, if not correctly performed or adhered to, could result in damage to or destruction of part or all of the instrument.NOTE This Note sign denotes important information. It calls attention to a procedure, practice, or condition that is essential for the user to understand.CertificationAgilent Technologies certifies that this product met its published specifications at the timeof shipment from the factory. Agilent Technologies further certifies that its calibrationmeasurements are traceable to the United States National Institute of Standards andTechnology, to the extent allowed by the Institution’s calibration facility or by thecalibration facilities of other International Standards Organization members.WarrantyThis Agilent Technologies instrument product is warranted against defects in material andworkmanship for a period corresponding to the individual warranty periods of itscomponent products. Instruments are warranted for a period of one year. During thewarranty period, Agilent Technologies will, at its option, either repair or replace productsthat prove to be defective.For warranty service or repair, this product must be returned to a service facility designatedby Agilent Technologies. The buyer shall prepay shipping charges to Agilent Technologies,and Agilent Technologies shall pay shipping charges to return the product to the Buyer.However, the Buyer shall pay all shipping charges, duties, and taxes for products returnedto Agilent Technologies from another country.Agilent Technologies warrants that its software and firmware designated by AgilentTechnologies for use with an instrument will execute its programming instruction whenproperly installed on that instrument. Agilent Technologies does not warrant that theoperation of the instrument, or software, or firmware, will be uninterrupted or error free.Limitation of WarrantyThe foregoing warranty shall not apply to defects resulting from improper or inadequatemaintenance by the Buyer, Buyer-supplied software or interfacing, unauthorizedmodification or misuse, operation outside the environmental specifications for the product,or improper site preparation or maintenance.IMPORTANT No other warranty is expressed or implied. Agilent Technologies specifically disclaims the implied warranties of merchantability and fitness for a particular purpose.Exclusive RemediesThe remedies provided herein are the Buyer’s sole and exclusive remedies. AgilentTechnologies shall not be liable for any direct, indirect, special, incidental, orconsequential damages, whether based on contract, tort, or any other legal theory.5AssistanceProduct maintenance agreements and other customer assistance agreements are availablefor Agilent Technologies products.For any assistance, contact your nearest Agilent Technologies Sales and Service Office.Addresses are provided at the back of this manual.Typeface ConventionsSample (bold)Boldface type is used for emphasis.Sample (Italic)Italic type is used for emphasis and manual title.[Sample] key Indicates a hardkey (key on the front panel orexternal keyboard) labeled “Sample.” “key” maybe omitted.Sample menu/button/box Indicates a menu/button/box on the screen labeled“Sample” that can be selected/executed byclicking “menu,” “button,” or “box,” may beomitted.Sample 1 - Sample 2 - Sample 3Indicates a sequential operation of Sample 1,Sample 2, and Sample 3 (menu, button, or box).“-” may be omitted.Documentation MapThe following manuals are available for the Agilent E4980A.•User’s Guide (Manufacturing Number E4980-900x0, attached to Option ABA,English)This manual describes most of the basic information on the E4980A. It provides adetailed operation procedure for each function (from the function overview to systemsettings), measurement examples, options, accessories, specifications, GPIBcommands, function lists by softkeys, and error messages.NOTE The number position shown by “x” in the manufacturing number above indicates theedition number.6Sample ProgramsThe customer shall have the personal, nontransferable rights to use, copy, or modify SAMPLE PROGRAMS in this manual for the Customer’s internal operations. The customer shall use the SAMPLE PROGRAMS solely and exclusively for their own purpose and shall not license, lease, market, or distribute the SAMPLE PROGRAMS or modifications of any part thereof.Agilent Technologies shall not be liable for the quality, performance, or behavior of the SAMPLE PROGRAMS. Agilent Technologies especially disclaims that the operation of the SAMPLE PROGRAMS shall be uninterrupted or error free. The SAMPLE PROGRAMS are provided AS IS.AGILENT TECHNOLOGIES DISCLAIMS IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.Agilent Technologies shall not be liable for any infringement of any patent, trademark, copyright, or other proprietary rights by the SAMPLE PROGRAMS or their use. Agilent Technologies does not warrant that the SAMPLE PROGRAMS are free from infringements of such rights of third parties. However, Agilent Technologies will not knowingly infringe or deliver software that infringes the patent, trademark, copyright, or other proprietary right of a third party.78Contents 1.Unpacking and PreparationChecking the Shipment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Preparations before Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Verifying the Power Supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Setting up the Fuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Verifying and Connecting the Power Cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 How to Remove the Handle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Caution when Using the Handle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Environmental Requirements. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Operating Environments. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Ventilation Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 Protection Against Electrostatic Discharge (ESD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Ensuring Adequate Free Space around the LCR meter for Immediate Disconnection of the Power Cable in Case of Emergency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Starting the E4980A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Turning the Power ON and OFF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Disconnecting from the Supply Source. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 2.OverviewProduct Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 Front Panel: Names and Functions of Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 391. Power switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 402. LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 403. Softkeys. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 404. Menu keys. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 405. Cursor keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 406. Entry keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 407. LED indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418. Preset key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 419. Trigger key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4110. DC Bias key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4111. DC Source key. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4112. UNKNOWN terminals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4113. Front USB port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4214. Ground terminal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4215. DC Source terminal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42Rear Panel: Names and Functions of Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 431. GPIB Interface Connector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 432. Interface Connector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 433. USB (USBTMC) Interface Port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 444. LAN Port. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 445. External Trigger Input Connector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 446. Serial Number Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 447. Power Cable Receptacle (to LINE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 448. Fan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45Screen Area: Names and Functions of Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 461. Display Page Area. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 462. Comment Line Area . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 463. Softkey Area . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 479Contents4. Measurement Data/Conditions Area. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 475. Input Line Area. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 486. System Message Area. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 487. Status Display Area. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48Basic Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 How to Use Cursor Keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 How to Use Skip Keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 3.Display FormatMEAS DISPLAY Page. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 Measurement Function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 Impedance range. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 Test Frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64 Test Signal Level. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66 DC Bias. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69 Measurement Time Mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73 Display Setting for Measurement Results . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 Displaying Errors instead of Measurement Results . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76 Monitor Information. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79 BIN NO. DISPLAY Page. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 Comparator Function ON/OFF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 BIN COUNT DISPLAY Page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82 Counter Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83 LIST SWEEP DISPLAY Page. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 Sweep Mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 DISPLAY BLANK Page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87 4.Configuring Measurement Conditions (Display and Function Related Settings)Initializing the Instrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 MEAS SETUP page. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91 Comment line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93 Trigger mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 Automatic level control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96 DC Bias Current Isolation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 Averaging Factor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101 Trigger Delay Time. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102 Step Delay Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104 DC Bias V oltage Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106 DC Bias Current Monitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 DCR Range. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 DCI Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109 DC Source. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 Automatic Bias Polarity Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111 Deviation Measurement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113 CORRECTION page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 To set the correct function to on or off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116 The correction functions of the E4980A are operated as follows:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117 Open Correction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 10Short Correction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121 Correction Based on User-Specified Frequency Points . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123 Relationships between Correction Based on All Frequency Points and Correction Based on SpecifiedFrequency Points. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127 Reading/Writing Correction Data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129 Measurement Functions for the Standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 Selecting Single/Multiple Correction Mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131 Selecting the Cable Length. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132 LIMIT TABLE SETUP Page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133 Parameter Swap Feature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134 Comparator Limit Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136 Tolerance Mode Nominal Value . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138 Turning On/Off the Comparator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139 Turning On/Off the Auxiliary Bin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140 Beep Feature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142 Lower and Upper Limits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143 LIST SWEEP SETUP Page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146 Sweep Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147 List Sweep Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148 Sweep Points and Limit Modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149 Sweep Parameter Auto-completion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 5.System ConfigurationsSYSTEM INFO Page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156 Bias Current Interface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157 Handler Interface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158 Scanner Interface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 Monitor Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 SYSTEM CONFIG Page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 Turning On/Off the Beep Feature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161 Changing the Beep Tone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162 Changing the Beep Tone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163 Configuring the Time Zone. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164 Configuring the System Date . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 Configuring the GPIB Address. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167 Configuring the LAN IP address. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168 SELF TEST Page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171 Choosing a Test Item. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172 SERVICE Page. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173 Monitor Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174 Saving the System Information into External Memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174 6.Save/RecallOverview of Save/Recall Functionality . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176 Save Methods and Their Uses. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176 Folder/File Structure on USB Memory. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176 USB Memory Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177 Saving/Recalling Instrument Configuration States. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178。
E4980A应用文集
Agilent E4980A 精密LCR 表Agilent E4980A 精密LCR 表和4294A 精密阻抗分析仪的MEMS 测试应用指南Agilent 4294A 精密阻抗分析仪目录利用Agilent E4980A精密LCR表提高MEMS电容传感器的测试效率 (3)利用Agilent E4980A精密LCR表表征电磁MEMS光学开关执行器 (5)利用Agilent E4980A精密LCR表表征电磁MEMS光学扫描仪 (6)利用Agilent E4980A精密LCR表提高MEMS静电执行器的测试效率 (8)利用Agilent 4294A精密阻抗分析仪精确评测MEMS压电传感器和执行器 (11)利用Agilent 4294A和E4991A阻抗分析仪表征MEMS磁阻抗传感器 (14)23简介本文将简要介绍Agilent E4980A 的特性，以及它如何显著提高MEMS 电容传感器的测试效率。
Agilent E4980A 精密LCR 表Agilent E4980A 精密LCR 表拥有出色的精度和测试速度，是进行研发和生产测试的理想工具。
MEMS 电容传感器对于MEMS 传感器（例如压力传感器或加速传感器）来说，检测机械位移的一个主要方法就是检测机械位移引起的电容变化（图1）。
电容器是在基底（substrate ）上采用微工艺制造的，电容器电极的位移可通过检测电容变化得出。
图1. MEMS 电容传感器的工作原理传感器电容的高精度测量当执行器的位置变化很小时，其电容变化也很小，所以测量MEMS 电容传感器的电容需要达到亚飞法拉（千万亿分之一法拉）级精度。
因此，电容测量要求仪器的测量精度和可重复性都非常高。
Agilent E4980A 精密LCR 表具有阿托（10-18）法拉级可重复性（σ<1 fF ）的电容测量能力，是测试MEMS 电容传感器的理想工具。
E4980A 能够不受MEMS 结构谐振的影响进行电容测试，因为高达2 MHz 的频率范围已远离机械结构（例如可动电极）的谐振频率（通常为几十KHz ）（见图2）。
基于GPIB通信的电容测试仪表校准方法研究
基于GPIB通信的电容测试仪表校准方法研究发布时间：2022-09-01T08:30:12.685Z 来源：《工程建设标准化》2022年第9期作者：姚金平[导读] 本文以安捷伦工业4980A电容测试仪表为例，介绍了校准系统的组成方式以及各个模块的功能。
最终形成的校准方法为：分别使用万用表、电容测试仪表对某个电容元器件的参数进行测量，将相关的数据上传至电脑后，进行系统性的比较，最后由电脑端根据差值发布调节指令，最终实现对基于GPIB通信的电容测试仪表的校准。
姚金平深圳市中测计量检测技术有限公司广东省深圳市 518000摘要：本文以安捷伦工业4980A电容测试仪表为例，介绍了校准系统的组成方式以及各个模块的功能。
最终形成的校准方法为：分别使用万用表、电容测试仪表对某个电容元器件的参数进行测量，将相关的数据上传至电脑后，进行系统性的比较，最后由电脑端根据差值发布调节指令，最终实现对基于GPIB通信的电容测试仪表的校准。
关键词：GPIB通信；电容测试仪表；校准调节1.基于GPIB通信的电容测试仪表简析本研究使用的电容测试仪表为安捷伦工业4980A电容测试仪表，由法澜克仪器设备（深圳）有限公司销售，属于精密LCRZ电桥电容测试表。
该仪表设备的主要性能如下：①额定工作频率介于20Hz～20MHz之间，仪表在正常情况下能够提供4位分辨率显示；②仪表的基本精度对高低阻抗的高精度重复性测量，基本精度可达到0.05%；③直流偏置内置工况具体值为40V；④测试信号的强度达到20Vrms；⑤偏置电源提供的额定工作电流为40A直流；⑥测试期间，仪表每间隔5.6ms便会完成一次测量，速度达到“高速”标准；⑦其他重点参数为：可达到201points list sweep的标准。
总体而言，安捷伦工业4980A电容测试仪表的性能具有较强的适配性，已经广泛应用于各类工业元器件的测量。
据英飞凌科技（无锡）有限公司发布的研究数据，由于该仪表的额定工作频率上限较高，故能够适用低阻抗及高阻抗情况，且均能够提供非常快的测量速度，测量结果的准确性普遍较高。
keysight4980 电路 测试原理
keysight4980 电路测试原理Keysight 4980 Precision LCR Meter is a highly accurate instrument used for testing the electrical properties of electronic components and materials. It offers a wide frequency range, high measurement speed, and is capable of performing a variety of tests such as impedance, phase, and quality factor measurements.Keysight 4980 Precision LCR Meter采用先进的技术，能够精确测试电子元件和材料的电气特性。
其具有广泛的频率范围、快速的测量速度，并且能够执行各种测试，如阻抗、相位和品质因数的测量。
The principle behind the operation of the Keysight 4980 Precision LCR Meter is based on the measurement of impedance, which is a combination of resistance, inductance, and capacitance in an electrical circuit. By applying an AC voltage signal to the device under test and measuring the resulting current and phase shift, the instrument can accurately determine the electrical properties of the component or material.Keysight 4980 Precision LCR Meter操作的原理是基于对阻抗的测量，阻抗是电路中电阻、电感和电容的组合。
含氟三环NCS液晶材料的介电性能研究
含氟三环NCS液晶材料的介电性能研究高林;戴亚雨;常雨珂;李振杰;蔡明雷;王晓燕;邢红玉;朱吉亮;叶文江【摘要】为了探究液晶材料的介电性能,本文研究了4PPTGS和4PUTGS两种含氟三环NCS类液晶材料的介电各向异性和介电损耗.首先用精密LCR表(Agilent E4980A)测量液晶盒的电容并用双盒模型和液晶盒电容模型得到4PPTGS和4PUTGS两种液晶材料的平行和垂直介电常数,再由电压-电容特性曲线得到它们的阈值电压,并进一步探讨了介电各向异性和阈值电压对温度的依耐性;然后,在20 Hz～10 kHz范围内研究了外加电压频率对液晶材料介电损耗的影响,两种液晶材料在1 kHz左右都存在介电损耗峰值,为了减小器件的功耗和提升器件的质量,液晶材料应选择在介电损耗小的频率下工作;最后,通过对平行和垂直排列向列相盒中液晶材料在不同电压下介电损耗的测试与分析,介电损耗的变化是由于在外加电场下液晶分子固有偶极矩的取向极化引起的,介电损耗值的大小与液晶分子的排列状态密切相关.此项研究对提升液晶材料在应用中的介电性能具有一定的指导意义.【期刊名称】《液晶与显示》【年(卷),期】2018(033)007【总页数】7页(P561-567)【关键词】液晶材料;电容;介电各向异性;介电损耗【作者】高林;戴亚雨;常雨珂;李振杰;蔡明雷;王晓燕;邢红玉;朱吉亮;叶文江【作者单位】河北工业大学理学院,天津300401;河北工业大学理学院,天津300401;河北工业大学理学院,天津300401;河北工业大学理学院,天津300401;河北冀雅电子有限公司,河北石家庄050071;河北省液晶显示器工程技术研究中心,河北石家庄050071;河北冀雅电子有限公司,河北石家庄050071;河北省液晶显示器工程技术研究中心,河北石家庄050071;河北工业大学理学院,天津300401;河北工业大学理学院,天津300401;河北工业大学理学院,天津300401【正文语种】中文【中图分类】O753.21 引言液晶材料因其独特的光学和电学特性而被广泛应用在显示和非显示领域[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
描述
增强功率和直流偏置 偏置电流接口 进入模式 (精度相同, 速度降低) handler 接口 扫描仪接口 无接口 英语本地化版本 日语本地化版本 ISO 17025 一致性校准 ANSI Z540 一致性校准 机架安装套件
有关选件配置的更多信息, 请参见配置指南 5989-8321EN。
升级选件
相关升级信息, 请参见配置指南 5989-8321EN。
100 µV 至 2 Vrms/20 Vrms (可选) 直流偏置 1.5 V, 2 V/0 至 ± 40 V (可选)
1.精确的测量
在低阻抗和高阻抗条件下均具有极低的噪声，以提高测试质量 ● 0.05% 基本阻抗精度 ● 开路 / 短路 / 负载补偿 ● 测试电缆延长 (1/2/4 米)
3.测量多功能
直流偏置电流源
产品快报
Agilent E4980A 精密 LCR 表
型号
型号 E4980A
描述 精密 LCR 表, 20 Hz 至 2 MHz
选件
型号
E4980A-001 E4980A-002 E4980A-005 E4980A-201 E4980A-301 E4980A-710 E4980A-ABA E4980A-ABJ E4980A-1A7 E4980A-A6J E4980A-1CM
本文中的产品指标和说明可不经通知而更改 Agilent Technologies, Inc. 2009 出版号 : 5990-4793CHCN 2009 年 11 月 印于北京
有关高电流直流偏置和其他附件的信息, 请参见配置指南 5989-8321EN。
/find/lcrmeters
有关其他的文献和产品信息, 请参见以下文献。
文献 手册 技术资料 配置指南
出版物编号 5989-4235EN 5989-4435EN 5989-8321EN
推荐的服务选件 附加的两年返厂保修 附加的两年返厂校准 如欲了解更多信息, 请访问 /find/removealldoubt
列表扫描模式
测量稳定性: E4980A vs. 4284A 低阻抗测量 100 kHz 时 1 m Ω
高阻抗测量 1 MHz 时 1 pF
2.极快的测量速度
极快的速度提供更高的吞吐量，以降低测试成本 ● 1 MHz 时，为 5.6 ms (短)，88 ms (中)，220 ms (长)
直流电阻测量
使用直流源进行测量
简单、直观的操作
LED 状态指示灯 USB 接口 (只限于存储器)
测量时间模式 = SHORT
E4980A (标准) E4980A-005 (进入) 4284A
测量时间 [/ms]
测量时间: E4980A 标准 / 进入模式 vs. 4284A
全 7 位数字显示和和 6 位显示模式
主要特性
直流源 (可选)
描述
弹簧接触型 (A)/ 螺纹紧锁型 (E) 大线夹 (A)/ 中线夹 (B)/IC 夹 (C)/ 鳄鱼夹 (D)/ 高可重复性 (E) 大面积接触 (E)/小面积接触 (G)/ 用于阵列 元器件 (H) Kelvin 接触 镊子 (电缆长 1 米) BNC 测试引线 (1/2/4 米) ± 200 V DC 最大值
应用软件支持文献
文献 阻抗测量手册
出版物编号 5950-3000
推荐的附件
被测件 引线
夹具类型 轴向 / 径向
线夹类型
型号
16047A/E 16089ห้องสมุดไป่ตู้/B/C/D/E (5 Hz 至 100 kHz)
SMD/ 芯片
SMD/ 芯片
镊子型 延长电缆 外部 DC 偏置
16034E/G/H
16044A 16334A 16048A/D/E 16065A
产品快报
Agilent E4980A 精密 LCR 表 20 Hz 至 2 MHz
阻抗测量的新标准
测试频率
Agilent E4980A 精密 LCR 表通过其无与伦比的精度、速度、可定义的测试信号电 平和扩展性，树立了高端 LCR 表的新标准。E4980A 的先进性能提供最佳解决方案和真 实多功能性，适用于通用研发和产品环境中的各种元器件和材料测量应用。
● 20 Hz 至 2 MHz 测试频率，4 位分辨率 ● 16 个阻抗参数 ● 100 µV 至 2 Vrms，1 µV 至 20 mA 可变
测试信号 ● 自动电平控制 ● 201 点的可编程列表扫描
4.功率和直流偏置增强功能 (选件 001)
● 0 至 20 Vrms/100 mArms 测试信号 ● 0 至 ± 40 V DC 偏置和 0.3 mV 最低分辨率 ● 0 至 ± 10 V 的第二直流源控制 ● 直流电阻、直流偏置电流 / 电压测量功能
