洛氏硬度、布氏硬度等硬度对照表
洛氏和布氏维氏硬度对照表
洛氏硬度、布氏硬度、维氏硬度对照表以下是洛氏硬度、布氏硬度、维氏硬度的常用范围值的对照表。
洛氏硬度HRC 洛氏硬度HRA 布氏硬度HB 30D2维氏硬度HV 近似强度σ(MPa)70.0 86.6 - 1037.0 --69.5 86.3 -1017.069.0 86.1 - 997.0 -68.5 85.8 - 978.0 -68.0 85.5 - 959.0 -67.5 85.2 - 941.0 -67.0 85 - 923.0 -66.5 84.7 - 906.0 -66.0 84.4 - 889.0 -65.5 84.1 - 872.0 -65.0 83.9 - 856.0 -64.5 83.6 - 840.0 -64.0 83.3 - 825.0 -63.5 83.1 - 810.0 -63.0 82.8 - 795.0 -62.5 82.5 - 780.0 -62.0 82.2 - 766.0 -61.5 82.0 - 752.0 -61.0 81.7 - 739.0 -60.5 81.4 - 726.0 -60.0 81.2 - 713.0 2607 59.5 80.9 - 700.0 2551 59.0 80.6 - 688.0 2496 58.5 80.3 - 676.0 2443 58.0 80.1 - 664.0 2391 57.5 79.8 - 653.0 2341 57.0 79.5 - 642.0 2293 56.5 79.3 - 631.0 2247 56.0 79.0 - 620.0 2201 55.5 78.7 - 609.0 2157 55.0 78.5 - 599.0 2115 54.5 78.2 - 589.0 2074 54.0 77.9 - 579.0 2034 53.5 77.7 - 570.0 1995 53.0 77.4 - 561.0 1957 52.5 77.1 551.0 1921 52.0 76.9 543.0 1885 51.5 76.6 534.0 1851 51.0 76.3 525.0 1817 50.5 76.1 517.0 1785 50.0 75.8 509.0 1753 49.5 75.5 501.0 1722 49.0 75.3 493.0 1692 48.5 75.0 485.0 1662 48.0 74.7 478.0 163547.5 74.5 470.0 1608 47.0 74.2 449 463.0 1581 46.5 73.9 442 456.0 1555 46.0 73.7 436 449.0 1529 45.5 73.4 430 443.0 1504 45.0 73.2 424 436.0 1480 44.5 72.9 413 429.0 1457 44.0 72.6 407 423.0 1434 43.5 72.4 401 417.0 1411 43.0 72.1 396 411.0 1389 42.5 71.8 391 405.0 1368 42.0 71.6 385 399.0 1347 41.5 71.3 380 393.0 1327 41.0 71.1 375 388.0 1307 40.5 70.8 370 382.0 1287 40.0 70.5 365 377.0 1268 39.5 70.3 360 372.0 1250 39.0 70.0 355 367.0 1232 38.5 69.7 350 362.0 1214 38.0 69.5 345 357.0 1197 37.5 69.2 341 352.0 1180 37.0 69.0 336 347.0 1163 36.5 68.7 332 342.0 1147 36.0 68.4 327 338.0 1131 35.5 68.2 323 333.0 111535.0 67.9 318 329.0 1100 34.5 67.7 314 324.0 1080 34.0 67.4 310 320.0 1070 33.5 67.1 306 316.0 1056 33.0 66.9 302 312.0 1042 32.5 66.6 298 308.0 1028 32.0 66.4 294 304.0 1015 31.5 66.1 291 300.0 1001 31.0 65.8 287 296.0 989 30.5 65.6 283 292.0 976 30.0 65.3 280 289.0 964 29.5 65.1 276 285.0 951 29.0 64.8 273 281.0 940 28.5 64.6 269 278.0 928 28.0 64.3 266 274.0 917 27.5 64.0 263 271.0 906 27.0 63.8 260 268.0 895 26.5 63.5 257 264.0 884 26.0 63.3 254 261.0 874 25.5 63.0 251 258.0 864 25.0 62.8 248 255.0 854 24.5 62.5 245 252.0 844 24.0 62.2 242 249.0 835 23.5 62.0 240 246.0 825 23.0 61.7 237 243.0 81622.5 61.5 234 240.0 80822.0 61.2 232 237.0 799以上数据摘自《实用五金手册》广东科技出版社，2004.3硬度试验是机械性能试验中最简单易行的一种试验方法。
各种硬度值对照表
(HRA)(HRB)(HRC)(HRA)(HRB)(HRC)—85.6—689409737570.6—40.439654—85.3—67.59209636370—39.138352—85—679009535269.3—37.93725176784.7—66.48809334168.7—36.63605075784.4—65.98609233168.1—35.53504874584.1—65.38409132167.5—34.33394773383.8—64.78209031166.9—33.132********.4—648008830266.3—32.131********—63.37808729365.7—30.93094369882.6—62.57608628565.3—29.9301—68482.2—61.8740—27764.6—28.82924168282.2—61.77378426964.1—27.62844067081.8—61e 8326263.6—26.62763965681.3—60.1700—25563—25.426938消氏硬度(HS)各种硬度值对照表硬度试验方法有很多种，包括洛氏硬度、布氏硬度、维氏硬度、努氏硬度、里氏硬度、韦氏硬度、巴氏硬度等，每种试验方法还包括不同的试验条件，如试验力的大小和加载方式、压头的类型和材料等，这就造成了在不同国家、行业和单位中采用的硬度单位不统一的问题。
为了从一种硬度单位换算成另一种硬度单位，就需要借助硬度换算表或硬度换算工具。
洛氏硬度洛氏硬度布氏硬度(HB)维氏硬度(HV)消氏硬度(HS)布氏硬度(HB)维氏硬度(HV)(HRA)(HRB)(HRC)(HRA)(HRB)(HRC)(HS)(HB)(HV)(HS)(HB)(HV)65381.2—606978124862.5—24.226137 64781.1—59.7690—24161.810022.825336 63880.8—59.26808023561.49921.724735 63080.6—58.8670—22960.898.220.524134 62780.5—58.7667—223—97.3—234—62080.3—58.366079217—96.4—22833 60179.8—57.364077212—95.5—222—57879.1—5661575207—94.6—21832—78.8—55.6607—201—93.8—21231 55578.4—54.759173197—92.8—20730—78—54579—192—91.9—20229 53477.8—53.556971187—90.7—196——77.1—52.5553—183—90—19228 51476.9—52.154770179—89—18827—76.7—51.6539—174—87.8—182——76.4—51.1530—170—86.8—17826 49576.3—5152868167—86—175——75.9—50.3516—163—85—17125 47775.6—49.650866156—82.9—163—(HRA)(HRB)(HRC)(HRA)(HRB)(HRC)(HS)(HB)(HV)(HS)(HB)(HV)—75.1—48.8495—149—80.9—15623 46174.9—48.549165143—78.7—15022—74.3—47.2474—137—76.4—14321 44474.2—47.147263131—74—137—42973.4—45.745561126—72—13220 41572.3—44.544059121—69.8—12719 40172—43.142558116—67.6—12218 38871.4—41.841056111—65.7—11715。
布氏硬度和洛氏硬度对照表
布氏硬度和洛氏硬度对照表硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
############################################# ################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A 相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
洛氏硬度(HRC)、布氏硬度(HB)等硬度对照区别和换算
洛氏硬度(HRＣ)、布氏硬度(HＢ)等硬度对照区别与换算洛氏硬度(ＨRＣ)、布氏硬度(HＢ)等硬度对照区别与换算硬度就是衡量材料软硬程度得一个性能指标、硬度试验得方法较多,原理也不相同,测得得硬度值与含义也不完全一样。
最普通得就是静负荷压入法硬度试验,即布氏硬度(HB)、洛氏硬度(HRA,HＲＢ,HＲC)、维氏硬度(HV),橡胶塑料邵氏硬度(ＨA,ＨD)等硬度其值表示材料表面抵抗坚硬物体压入得能力。
最流行得里氏硬度(HＬ)、肖氏硬度(ＨS)则属于回跳法硬度试验,其值代表金属弹性变形功得大小、因此,硬度不就是一个单纯得物理量,而就是反映材料得弹性、塑性、强度与韧性等得一种综合性能指标、1、钢材得硬度 :金属硬度(Harｄness)得代号为H。
按硬度试验方法得不同,ﻫ●常规表示有布氏(HB)、洛氏(HRC)、维氏(HV)、里氏(ＨL)硬度等,其中以HB及HRＣ较为常用。
●HB应用范围较广,HRＣ适用于表面高硬度材料,如热处理硬度等、两者区别在于硬度计之测头不同,布氏硬度计之测头为钢球,而洛氏硬度计之测头为金刚石。
●HV—适用于显微镜分析。
维氏硬度(HＶ)以1２0kg以内得载荷与顶角为１３6°得金刚石方形锥压入器压入材料表面,用材料压痕凹坑得表面积除以载荷值,即为维氏硬度值(HV)、ﻫ●ＨL手提式硬度计,测量方便,利用冲击球头冲击硬度表面后,产生弹跳;利用冲头在距试样表面１mｍ处得回弹速度与冲击速度得比值计算硬度,公式:里氏硬度HＬ=100０×ＶB(回弹速度)/ VＡ(冲击速度)。
●目前最常用得便携式里氏硬度计用里氏(HL)测量后可以转化为:布氏(HＢ)、洛氏(ＨRC)、维氏(HV)、肖氏(HS)硬度。
或用里氏原理直接用布氏(HB)、洛氏(ＨＲC)、维氏(HＶ)、里氏(ＨL)、肖氏(HS)测量硬度值。
时代公司生产得ＴH系列里氏硬度计就有此功能,就是传统台式硬度机得有益补充！”(详细情况请点击《里氏硬度计TH１4０/TＨ1６0／ＨLN－11Ａ/ＨS1４1便携式系列》)2、HB - 布氏硬度;ﻫ布氏硬度(HB)一般用于材料较软得时候,如有色金属、热处理之前或退火后得钢铁。

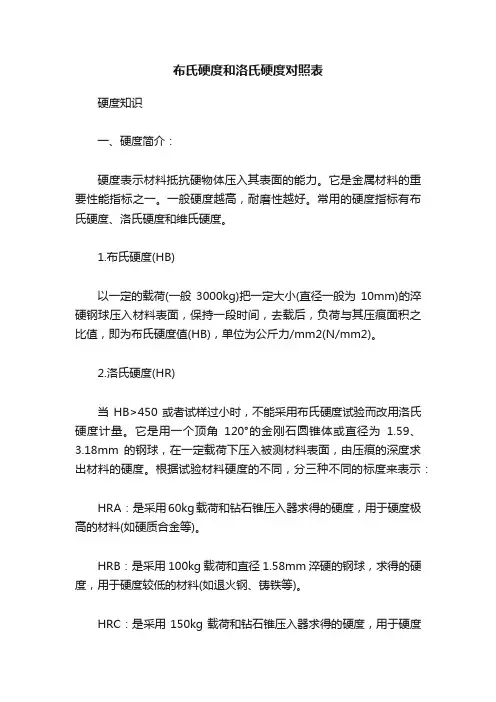

布氏硬度和洛氏硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
########################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
洛氏硬度与布氏硬度对照表HRC&HB
高速工具钢的洛氏和维氏硬度之间的实测换算值与国家标准GB/T1172-1974《黑色金属硬度及强度换算表》中的换 算值不相符合，其有自身的特殊性。根据我国具体的生产实际情况，有必要建立我国自己的淬硬高速钢洛氏硬度和 维氏硬度换算的标准。用附加公式HRC=100-37353/(HV+200)来进行辅助换算可以得到非常精确的结果，该公式在 实际应用中非常方便
洛氏硬度

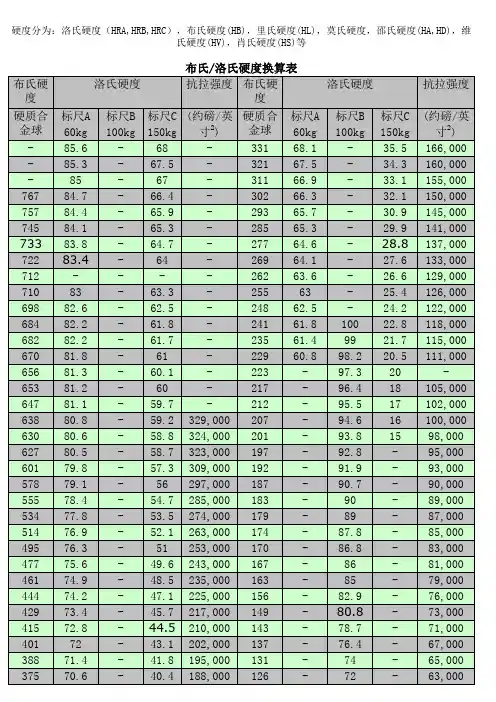

布氏/洛氏硬度换算表
抗拉强度 布氏硬 度
洛氏硬度
标尺A 60kg 85.6 85.3
85 84.7 84.4 84.1 83.8 83.4
83 82.6 82.2 82.2 81.8 81.3
标尺B 100kg
-
标尺C (约磅/英 硬质合
150kg 寸2)
金球
68
-
3030301kg
67.5
-
72
-
抗拉强度
(约磅/英 寸2)
166,000 160,000 155,000 150,000 145,000 141,000 137,000 133,000 129,000 126,000 122,000 118,000 115,000 111,000
105,000 102,000 100,000 98,000 95,000 93,000 90,000 89,000 87,000 85,000 83,000 81,000 79,000 76,000 73,000 71,000 67,000 65,000 63,000
⑴布氏硬度（HB） 以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载 后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。 ⑵洛氏硬度（HR） 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体 或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料 硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。 ⑶维氏硬度（HV） 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值， 即为维氏硬度值（HV）
洛氏硬度与布氏硬度换算表
洛氏硬度与布氏硬度换算表作者 Lyzsy2005 浏览 604 发布时间 14/06/15一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度不同，分三种不同的标度来表示：·HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等·HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(·HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等) 3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑即为维氏硬度HV值(kgf/mm2)。
#####################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作力是1471N(合150kgf)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、硬度简介
硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度(HB)
以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2. 洛氏硬度(HR)
当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：
•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3. 维氏硬度(HV)
以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为
1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
但各种材料的换算关系并不一致。
二、硬度对照表
根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
三、硬度換算公式
1. 肖氏硬度(HS)=勃式硬度(BHN)/10+12
2. 肖式硬度(HS)=洛式硬度(HRC)+15
3. 勃式硬度(BHN)= 洛克式硬度(HV)
4. 洛式硬度(HRC)= 勃式硬度(BHN)/10-3
硬度测定范围：
HS<100
HB<500
HRC<70
HV<1300
附录G 钢的硬度值换算（续）
表1 钢的维氏硬度（HV）与其他硬度和强度的近似换算值a（续）
300 295 290 285 280 275 270 265 260 255 250 245 240 230 220 210284
280
275
270
265
261
256
252
247
243
238
233
228
219
209
200
284
280
275
270
265
261
256
252
247
243
238
233
228
219
209
200
65.2
65.8
64.5
64.2
63.8
63.5
63.1
62.7
62.4
62.0
61.6
61.2
60.7
－
－
－
(105.5)
－
(104.5)
－
(103.5)
－
(102.0)
－
(101.0)
－
99.5
－
98.1
96.7
95.0
93.4
29.8
29.2
28.5
27.8
27.1
26.4
25.6
24.8
24.0
23.1
22.2
21.3
20.3
(18.0)
(15.7)
(13.4)
47.5
47.1
46.5
46.0
45.3
44.9
44.3
43.7
43.1
42.2
41.7
41.1
40.3
－
－
－
74.9
74.6
74.2
73.8
73.4
73.0
72.6
72.1
71.6
71.1
70.6
70.1
69.6
－
－
－
50.2
49.7
49.0
48.4
47.8
47.2
46.4
45.7
45.0
44.2
43.4
42.5
41.7
－
－
－
31.1
30.4
29.5
28.7
27.9
27.1
26.2
25.2
24.3
23.2
22.2
21.1
19.9
－
－
－
42
－
41
－
40
－
38
－
37
－
36
－
34
33
32
30
a）在本表中用黑体字表示的值与按ASTM－E140表1的硬度转换值一致，由相应的SAE－ASM－ASTM
联合会列出的。
b）括号里的数值是超出范围的，只是提供参考。
利用布氏硬度压痕直径直接换算出工件的洛氏硬度
在生产现场，由于受检测仪器的限制，经常使用布氏硬度计测量大型淬火件的硬度。
如果想知道该工件的洛氏硬度值，通常的方法是，先测量出布氏硬度值，然后根据换算表，查出相对应的洛氏硬度值，这种方式显然有些繁琐。
那么，能否根据布氏硬度计的压痕直径，直接计算出工件的洛氏硬度值呢？答案当然是肯定的。
根据布氏硬度和洛氏硬度换算表，可归纳出一个计算简单且容易记住的经验公式：HRC =（479-100D）/4，其中D为Φ10mm钢球压头在30KN压力下压在工件上的压痕直径测量值。
该公式计算出的值与换算值的误差在0.5 ～-1范围内，该公式在现场用起来十分方便，您不妨试一试。
文章来源：热处理生态圈。
