防止电源正负极接反的方法
防电源接反,这里有个方法,加个肖特基二级管就可以!
防电源接反,这里有个方法,加个肖特基二级管就可以!熟悉二极管的特性就知道,二极管显著的一个特性就是单向导电性。
防止电路板正负极接反,在电路板中加二极管是最简单有效的方法。
为什么用肖特基二极管呢?因为肖特基二极管功耗低、超高速。
其最显著特点是反向恢复时间极短(可以小到几纳秒),正向导通压降0.4V左右。
其主要用于高频、低压、大电流整流二极管、续流二极管、保护二极管,也有在微波通信等电路中作整流二极管、小信号检波二极管使用。
在变频器、通信电源等应用中比较常见。
那么该怎么在电路板中加肖特基二极管呢?有几种方法:(1)最常见的就是在电路板电源输入正极上加一个二极管如图所示,在电源的正极上接个二极管,由二极管的单向导电性可知,此时,电源与负载电路板形成一条回路,电路板可正常工作。
当电源正负极接反时,如图所示:此时电流从电路板负极流向正极,经过二极管处时,由于二极管的单向导电性,阻止了电流流过,此时的电路板与电源无法构成一条回路,因此电源接反对电路板没有任何影响。
假如没有这个防电源接反二极管,当电源接反时,此时负载电路构成回路,负载流过的电流与正常情况不一样,从而导致负载电路烧毁。
(2)在电路板电源输入负极上加一个二极管原理和加在正极一样,当电源接反时,二极管阻止了电流流过,无法形成回路。
(3)一种无极电路接法上面单二极管防反接原理,只有当电源正负极接线正常时电路板才能正常工作。
下面介绍一种方法:电源正负极接反一样可以正常工作的电路原理。
具体原理如图所示。
(1)当输入IN1为正,IN2为负时,D1导通,D3截止,正电压电流从D1流向电路板正极;D4导通,D2截止,电路板负极电流由D4流向IN2,形成一条完整的回路,电路板正常工作。
(2)当输入IN2为正,IN1为负时,D2导通,D4截止,正电压电流从D2流向电路板正极;D3导通,D1截止,电路板负极电流由D3流向IN1,形成一条完整的回路,电路板正常工作。
总结:此电路的优点是,无论电源的正负极如何接线,电路板一样正常工作;缺点是,整个回路有两个二极管的压降。

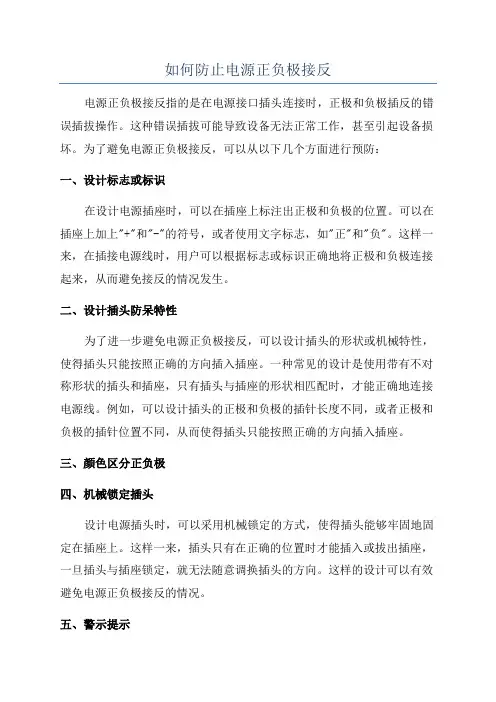

如何防止电源正负极接反
如何防止电源正负极接反电源正负极接反指的是在电源接口插头连接时,正极和负极插反的错误插拔操作。
这种错误插拔可能导致设备无法正常工作,甚至引起设备损坏。
为了避免电源正负极接反,可以从以下几个方面进行预防:一、设计标志或标识在设计电源插座时,可以在插座上标注出正极和负极的位置。
可以在插座上加上"+"和"-"的符号,或者使用文字标志,如"正"和"负"。
这样一来,在插接电源线时,用户可以根据标志或标识正确地将正极和负极连接起来,从而避免接反的情况发生。
二、设计插头防呆特性为了进一步避免电源正负极接反,可以设计插头的形状或机械特性,使得插头只能按照正确的方向插入插座。
一种常见的设计是使用带有不对称形状的插头和插座,只有插头与插座的形状相匹配时,才能正确地连接电源线。
例如,可以设计插头的正极和负极的插针长度不同,或者正极和负极的插针位置不同,从而使得插头只能按照正确的方向插入插座。
三、颜色区分正负极四、机械锁定插头设计电源插头时,可以采用机械锁定的方式,使得插头能够牢固地固定在插座上。
这样一来,插头只有在正确的位置时才能插入或拔出插座,一旦插头与插座锁定,就无法随意调换插头的方向。
这样的设计可以有效避免电源正负极接反的情况。
五、警示提示在使用电源线连接设备时,可以为用户提供警示提示,提醒他们注意插头的正负极连接。
例如,可以在电源线的接口或设备上设置灯光指示器,当插头正确连接时,指示灯亮起,用户可以通过观察灯光状态来判断插头是否正确连接。
此外,也可以在电源线接口处设置声音提示,当正负极插反时,发出警报声,提醒用户重新插接。
六、提供操作说明书为了帮助用户正确连接电源线,可以提供详细的操作说明书。
说明书中可以包括电源插头的正负极标志、正确的插拔方法、常见错误插拔的后果以及如何避免接反等内容。
通过向用户提供清晰的操作指导,可以帮助用户正确使用电源线,避免接反的发生。
常见电源正负极接反烧板的4种解决方法
常见电源正负极接反烧板的4种解决方法当我们在使用电源时,可能会由于各种原因导致电源的正负极接反,这时就会发生电路短路或者烧板等严重问题。
为了解决这个问题,我们可以采取以下四种方法:1.使用保险丝:保险丝是一种熔断器,当电路中通过的电流超过了保险丝额定的电流值时,保险丝就会断开电路,起到保护作用。
因此,我们可以在电源的输入端和输出端分别串联一个保险丝,这样当电源的正负极接反时,可以保护电路不会短路或烧板。
2.使用极性保护二极管:极性保护二极管是一种特殊的二极管,它可以确保电源的正负极接反时,电流始终只能从电源的正极流向负极。
我们可以在电源的输出端并联一个极性保护二极管,这样即使正负极接反,电流也不会逆向流入电路,起到保护作用。
3.使用继电器:继电器是一种电器控制开关,当输入的电流或电压满足一定条件时,继电器的线圈会激励,从而使继电器的触点闭合或断开。
我们可以在电源的输出端串联一个继电器,通过控制继电器的触点状态,使其只有在电源的正负极正确连接时才闭合,否则保持断开状态,避免电路短路或烧板。
4.使用极性标识的插座或连接器:为了防止用户在接线时误将电源的正负极接反,我们可以在插座或连接器上设置明显的极性标识,如“+”和“-”符号或者红色和黑色的标记。
这样用户在接线时就能够正确判断出正负极的连接方式,避免接反而导致电路问题。
综上所述,常见电源正负极接反烧板的解决方法包括使用保险丝、极性保护二极管、继电器和极性标识的插座或连接器。
这些方法都能有效地解决电源正负极接反导致的电路短路或烧板问题,保护电路的安全运行。
同时,在实际使用中,我们应该重视电源接线的正确性,操作时仔细核对正负极的连接,以免给电路带来不必要的损害。
电源反接保护国标
电源反接保护国标电源反接保护国标是指为了保护电子设备和用户的安全,在电源设计和使用中制定的一系列规范和标准。
电源反接是指将电源的正负极接反,即将正极接到负极,负极接到正极的操作。
如果在电源设计或使用中发生电源反接,将会导致电子设备的损坏甚至发生火灾、爆炸等严重后果。
因此,制定电源反接保护国标是十分必要的。
电源反接保护国标的制定是为了规范电源设计和使用,以减少电源反接带来的危险。
在电源反接保护国标中,会对电源的设计、接线、标识等方面进行规定,以确保电源的正常使用和用户的安全。
电源反接保护国标中对电源的设计进行了规范。
在设计电源时,需要考虑到电源反接的可能性,并采取相应的措施来避免电源反接造成的危险。
比如,在电源设计中添加反接保护电路,当发生电源反接时,能够及时切断电源,避免电流逆流导致设备损坏或安全事故发生。
电源反接保护国标对电源的接线进行了规定。
在使用电源时,用户需要按照规定的接线方法进行接线,避免电源反接。
国标中会详细说明正负极的接线方法和标识,以便用户正确使用电源,减少电源反接的风险。
电源反接保护国标还对电源的标识进行了规范。
在电源上需要标明正负极的符号和接线方法,以便用户正确连接电源。
标识清晰明确,能够帮助用户正确使用电源,避免电源反接带来的危险。
电源反接保护国标的制定对于保护电子设备和用户的安全具有重要意义。
通过规范电源设计和使用,可以减少电源反接造成的危险,降低事故发生的概率。
同时,电源反接保护国标的存在也提醒用户在使用电源时要格外小心,避免因粗心大意而导致电源反接。
电源反接保护国标的制定对于保障电子设备和用户的安全至关重要。
在电源设计和使用中,遵守电源反接保护国标的规定是保证电源正常运行和使用安全的基础。
只有通过制定和遵守标准,才能有效地减少电源反接带来的危险,保障人们的生命财产安全。
正常接线最简单的方法
正常接线最简单的方法引言在日常生活中,我们经常需要进行电线接线的操作,比如家庭电路的布线、电器的安装等。
正确的接线方法不仅能够保证电器的正常运行,还能够确保人身安全。
本文将介绍正常接线的最简单方法,以帮助读者正确、安全地完成接线工作。
工具准备在进行电线接线之前,需要准备一些必要的工具和材料。
以下是常用的工具和材料清单:- 绝缘剥线钳:用于剥去电线的绝缘层。
- 螺丝刀:用于拆卸电器设备的外壳。
- 电胶带:用于包扎线头,增加绝缘保护。
- 绝缘胶带:用于固定电线。
正确接线步骤下面是进行正常接线的最简单步骤,以家庭电路的接线为例。
步骤一:切断电源在进行任何电气接线之前,必须确保电源已经切断,以避免触电危险。
可以通过切断电源开关或拔掉插头来实现。
步骤二:确定连接方式根据接线需求,确定正确的连接方式。
在家庭电路中,一般有两种连接方式:串联和并联。
串联连接用于将电器连接到电源的正负极,而并联连接则将多个电器连接在同一电源上。
步骤三:剥线使用绝缘剥线钳,将电线两端的绝缘层剥去一小段。
一般来说,剥去的绝缘层长度约为电线头的一半。
步骤四:连接电线将剥去绝缘层的电线头插入对应的插头孔中,确保插头孔与电线颜色相对应。
一般来说,红色电线代表正极,黑色电线代表负极。
步骤五:固定电线用电胶带将连接好的电线进行包扎,以增加绝缘保护。
步骤六:整理线头使用绝缘剥线钳,将线头剪成整齐的形状,确保没有松散的电线。
步骤七:测试接线在重新通电之前,进行接线测试。
可以使用电压表或测试笔来测量线路是否正常接通。
步骤八:恢复电源确保接线测试通过后,可以重新通电。
记得在完成接线之后,将电器的外壳安装好,以防止触电事故。
安全注意事项在进行电线接线时,还需要注意以下安全事项:1. 切断电源:在进行电气工作之前,务必切断电源,以免触电危险。
2. 绝缘保护:确保电线的绝缘层完好无损,需要包扎好电线头,增加绝缘保护。
3. 正确连接:根据接线需求,确保正确连接电线,避免短路或反接。
24v电源输入防反接过载电路原理
24v电源输入防反接过载电路原理24V电源输入防反接过载电路原理在电子设备中,电源输入防反接过载电路被广泛应用于保护电路免受反向电压和过载电流的损害。
本文将介绍一种基于24V电源输入的防反接过载电路原理,以及其工作原理和应用场景。
一、原理介绍防反接过载电路的主要功能是防止电源的正负极接反,以及过载电流的流入。
在24V电源输入防反接过载电路中,通常采用二极管和保险丝两种元件来实现。
二、工作原理1. 防反接功能防反接功能是通过二极管实现的。
在电源输入端的正极和负极之间串联一个二极管,使其正向导通,反向截止。
当电源正极和负极接反时,二极管处于反向偏置状态,形成一个高阻抗,阻止电流流入。
2. 过载保护功能过载保护功能是通过保险丝实现的。
在电源输入端的正极和负极之间串联一个合适的保险丝。
当电流超过保险丝额定电流时,保险丝将熔断,切断电路,防止电流过载造成设备损坏。
三、应用场景24V电源输入防反接过载电路广泛应用于需要保护电路免受反向电压和过载电流损害的场景,例如:1. 电子设备:在各种电子设备中,如控制板、开关电源等,防反接过载电路可有效保护设备免受电源接反和过载电流的损害。
2. 汽车电子:在汽车电子系统中,防反接过载电路可防止电池的正负极接反,以及过载电流对汽车电子设备的损坏。
3. 太阳能电池系统:在太阳能电池系统中,防反接过载电路可防止太阳能电池板反向电流流入电池,保护电池免受损坏。
四、总结通过24V电源输入防反接过载电路,可以有效保护电子设备免受反向电压和过载电流的损害。
该电路利用二极管实现防反接功能,通过保险丝实现过载保护功能。
在不同的应用场景下,该电路都能提供可靠的保护机制,确保设备的正常运行。
以上是关于24V电源输入防反接过载电路原理的介绍,希望对读者有所帮助。
通过合理应用防反接过载电路,我们可以提高设备的可靠性和安全性,延长其使用寿命。
开关电源接线方法
开关电源接线方法开关电源是电子设备中常见的一种电源类型,它能够在电路中实现开关控制,为设备提供稳定的电力支持。
在实际的电路连接过程中,正确的接线方法对于设备的正常运行至关重要。
因此,本文将介绍开关电源的接线方法,帮助读者正确、安全地完成电源接线。
首先,我们需要准备好接线所需的工具和材料,包括开关电源、导线、绝缘套管、螺丝刀等。
在进行接线之前,务必确认电源已经断开,并采取必要的安全措施,确保自身和设备的安全。
接下来,我们需要根据电源的输入和输出端子进行正确的连接。
通常情况下,开关电源会标有输入端和输出端的标识,输入端一般为交流电源输入,而输出端则为直流电源输出。
在接线时,务必将输入端与交流电源连接,输出端与设备负载连接。
同时,需要注意接线的极性,确保正负极连接正确,避免反接导致设备损坏。
在进行接线时,需要注意导线的选择和连接质量。
导线应选择符合电流负载要求的规格,且质量良好,保证电流传输的稳定性和安全性。
在连接过程中,需要将导线端子剥离一定长度,确保良好的接触,并使用绝缘套管进行绝缘保护,避免短路和触电风险。
此外,对于一些特殊的开关电源,如有过载保护、短路保护等功能的电源,需要按照其说明书上的要求进行接线。
在接线完成后,务必进行电源的功能测试,确保电源正常工作,并注意观察是否有异常现象出现。
总之,正确的开关电源接线方法对于设备的安全运行至关重要。
在进行接线时,务必仔细阅读电源的说明书,按照要求进行正确的接线操作。
同时,在接线过程中,要注意安全防护措施,确保自身和设备的安全。
希望本文能够帮助读者正确、安全地完成开关电源的接线工作。
防反接电路对应测试项目
防反接电路对应测试项目一、什么是反接电路?反接电路是指在电路设计中,为了防止电源或信号输入端的反接而引起的损坏或故障,而采取的一种保护措施。
在一些特殊场合,由于操作人员的疏忽或误操作,可能会导致电源或信号输入端的正负极接反,从而对电路设备产生不可逆的破坏。
因此,为了避免这种情况的发生,我们需要对反接电路进行测试。
二、反接电路测试的目的反接电路测试的主要目的是验证电路设计是否符合防反接的要求,以保证电路的正常工作和设备的安全。
通过测试可以检测电源或信号输入端接反时,是否能够及时切断电源或信号,避免对设备产生不可逆的损坏。
三、反接电路测试的内容反接电路测试的内容主要包括以下几个方面:1. 电源或信号输入端的正负极接反测试:此项测试主要是为了验证电源或信号输入端是否具备防反接功能。
测试方法可以通过输入不同的电源或信号,然后观察设备是否正常工作。
如果接反时设备能够及时切断电源或信号,则说明电路设计合理,具备防反接功能。
2. 切断速度测试:此项测试主要是为了验证反接电路的切断速度是否满足要求。
测试方法可以通过输入一个较大的电流或信号,然后观察设备切断电源或信号的时间。
如果切断时间在规定范围内,则说明反接电路的切断速度符合要求。
3. 耐压测试:此项测试主要是为了验证反接电路在正常工作时是否能够承受额定的电压或信号。
测试方法可以通过输入不同的电压或信号,然后观察设备是否正常工作。
如果设备能够正常工作,并且不发生损坏或故障,则说明反接电路具备足够的耐压能力。
4. 故障保护测试:此项测试主要是为了验证反接电路在发生故障时是否能够及时切断电源或信号,避免对设备产生进一步的损坏。
测试方法可以通过人为制造故障,然后观察设备的反应。
如果设备能够及时切断电源或信号,并且不发生进一步的损坏,则说明反接电路具备良好的故障保护功能。
四、反接电路测试的注意事项在进行反接电路测试时,需要注意以下几点:1. 安全防护:由于反接电路测试涉及到电流或信号的输入,因此需要采取相应的安全防护措施,确保测试人员的安全。
电池正负极并联二极管
电池正负极并联二极管
将二极管并联在电池的正负极之间,通常是为了提供保护作用。
具体来说,并联的二极管有以下几个功能:
1. 防止电流反向:当电源发生反接时,即正负极颠倒,此时并联在电池两端的二极管会导通,从而避免了负电压损坏电路。
因为二极管具有单方向导电的特性,它只会在一个方向上导电,这可以防止因电流反向而对电路造成损害。
2. 过压保护:如果电路中出现异常高压,并联在电池两端的二极管可能会先于其他敏感元件发生击穿,从而保护这些元件不被损坏。
这种情况下,二极管起到了一个安全阀的作用。
3. 静电放电保护:在有静电放电风险的应用中,并联的二极管可以为静电提供一个泄放路径,避免电荷累积导致电路损伤。
4. 太阳能电池应用中的防反充:在太阳能光伏系统中,为了防止在光照不足的情况下电池板被其他电池板逆向充电,会在每块电池板的输出端并联二极管,以避免这种情况发生。
5. 旁路保护:在由多个太阳能电池组件组成的串联电池方阵中,为了不影响整个系统的运行,每个电池板都会并联旁路二极管。
这样即使某个电池板发生故障或是被遮挡,电流也可以通过旁路二极管绕过该电池板继续流动。
综上所述,通过以上分析可知,并联二极管是电子电路设计中常用的一种保护措施,用于确保电路稳定运行,减少因操作失误或外界干扰导致的损害。
三相电源反相
三相电源反相
三相电源反相是指三相电ABC反相,即在三相电源或负载接线中,原本按照A-B-C顺序连接的三相线路被错误地连接为A-C-B或者B-A-C、C-B-A等形式。
这种情况会导致电路中的电流和电压分布发生变化,可能会影响设备的正常运行。
对于电机来说,三相电的相序决定了其旋转方向,当三相电ABC反相时,电机的旋转方向将会改变,这可能会导致机械设备无法正常工作。
三相电线接反的主要原因是由于连接时接线的不正确,可能会导致相序问题。
当三相电源经过线路输送后,到达目的地时,必须正确地将三相电线接连接到负载上,否则可能会导致电器设备不正常运行。
如果三相电线接反,那么电器设备将不能正常工作或者工作不稳定,可能会导致设备过热、噪音增加、设备寿命缩短、电能浪费等问题。
此外,三相电线接反还会引起短路和安全隐患,可能导致设备或建筑物起火等严重后果。
因此,正确连接三相电线是很重要的。
应首先准确判断电源的相序,可以通过电源电线颜色、线头标记以及电源台标示等方式确定。
确认电源相序无误后,再正确接线,u相对应u相,v相对应v相,w相对应w相。
同时,线接完后应进行仔细检查,确保接线正确,以防发生事故。
防反接充电器的原理分析讲解
防反接充电器的原理分析讲解防反接充电器是一种能够避免充电器连接错误极性而提供异常、过电流、过温等保护的装置。
其原理是通过电路设计和元件的选择,实现对输入电压和电流的检测和控制,从而有效避免反接电路造成的损坏和危险。
一、防反接充电器的原理防反接充电器的原理主要包括以下几个方面:1. 双极性二极管:防反接充电器内部采用双极性二极管来保护电路,通常采用SS34或SS54等型号的二极管。
这种二极管具有双向导通的特性,可以实现正负极性互换时的保护。
2. MOS场效应管:防反接充电器内部还采用了MOS场效应管,可以实现对输入电流的检测和控制。
通过对输入电流的监测,当电流异常时可以及时切断电路,从而避免过流情况的发生。
3. 控制电路:防反接充电器内部还包含了一套控制电路。
该控制电路能够根据输入电流的变化,实时调整MOS场效应管的导通或截止状态,从而实现对输入电流的精确控制。
当输入电压错误连接时,该控制电路可以及时检测到反向极性,并切断电路,避免错误极性造成的损坏。
4. 过电流保护:防反接充电器还具备过电流保护功能。
当输入电流超过一定的阈值时,控制电路会及时切断电路,避免电路过载工作。
这样可以有效保护充电器和被充电设备的安全。
二、防反接充电器的工作原理防反接充电器的工作原理主要包括以下几个步骤:1. 基准电压检测:当充电器插入电源时,充电器内部的基准电压检测电路能够检测到输入的基准电压。
如果检测到的基准电压与设定值匹配,则继续工作;否则,控制电路将判断输入电压错误,并切断电路。
2. 输入电流检测:充电器连接到被充电设备后,输入电流开始流动。
MOS场效应管通过监测电流大小来判断输入电流的变化。
如果输入电流正常,则继续工作;如果输入电流超过预设的阈值,则控制电路将判断输入电流过大,并切断电路。
3. 反向极性判断:当输入电压存在错误连接时,双极性二极管会将错误极性的电流导通到控制电路中。
控制电路通过判断反向电流的存在,可以切断电路,防止错误极性的电压对充电器和被充电设备造成损坏。
如何解决电路中的反串问题
如何解决电路中的反串问题电路中的反串问题是指电流或电压在电路中的流向与设计意图相反的情况。
它可能会导致电路无法正常工作,严重时甚至可能损坏电路元件。
因此,解决电路中的反串问题对于保证电路的正常运行至关重要。
本文将介绍几种常见的解决电路反串问题的方法。
一、使用二极管防止电流反串二极管是一种具有单向导电性的元件,可以很好地解决电路中的反串问题。
一种常见的应用场景是直流电源的输入端,通过合理放置二极管可以防止电流反串。
具体操作方法是:将二极管的正极连接到电路的正极,将负极连接到负极。
这样,当电源的正负极连接正确时,电流可以顺利通过二极管进入电路。
但当电源的正负极接反时,二极管的导通状态会被阻断,从而防止电流反串。
二、使用继电器控制电路开关在一些需要控制电路开关的场合,如交流电路中的正反转控制,可以使用继电器来解决电路反串问题。
继电器是一种电气控制设备,可以根据输入信号的变化,控制一个或多个输出电路的开闭。
具体操作方法是:将继电器的控制端和电源正确连接,然后将要控制的电路连接到继电器的输出端。
当继电器的控制端输入正确信号时,继电器的输出端正常导通,电路可以正常工作。
而当输入信号反串时,继电器的输出端不会导通,从而避免电路反串问题的发生。
三、使用回路保护元件在一些特殊的电路中,使用回路保护元件也可以解决电路反串问题。
回路保护元件是一种能够自动切断电流回路的设备,可以防止电流在反串情况下造成的损坏。
具体操作方法是:将回路保护元件正确连接到电路中,当电流反串时,回路保护元件会自动切断电路,避免电流继续流过,从而保护电路正常运行。
四、增加标识和检测步骤为了避免电路反串问题,我们可以在电路设计和使用过程中增加标识和检测步骤。
在电路设计中,应当给出明确的正负极标识,以指导正确的电路接线。
在电路使用时,可以使用万用表等工具进行电路的检测,确认电路的连接是否正确。
此外,还可以使用专用的标志牌或标识贴纸,将正负极位置醒目地标出,为工作人员提供正确的连接指引。
如何正确配置物理实验中的电路连接
如何正确配置物理实验中的电路连接引言:物理实验是培养学生动手实践能力、观察和分析问题能力的重要环节。
而电路连接是物理实验中的重要一环,正确的电路连接是保证实验结果准确性的基础。
本文将从实验室安全、电流方向、电路元件连接等多个方面探讨如何正确配置物理实验中的电路连接。
一、确保实验室安全在进行物理实验时,实验室安全是首要考虑的因素。
在配置电路连接之前,需要做好以下几方面的安全工作:1.检查实验仪器:确保实验仪器完好并进行必要的校验工作,以避免仪器损坏或漏电现象。
2.确认电源:检查电源插座的连接情况,确保电源接地良好且电压稳定。
3.合理安排电线:电线应避免交叉接触和交错布置,防止短路等意外事故的发生。
4.穿戴防护用品:在进行涉及高压或高温实验时,应穿戴好防护用品,如绝缘手套、护目镜等。
二、明确电流方向电流的方向在电路连接中起着至关重要的作用。
正确判断电流方向可以帮助我们准确连接电路、计算电流大小等。
通常,我们通过电源的正负极来判断电流的方向,正极指向负极即电流的方向。
在具体实验中,可以使用万用表等仪器来测量电流方向,以确保连接正确。
三、正确连接电路元件在实验中,电路元件的连接方式直接影响实验结果。
以下介绍几种常见电路元件的正确连接方法:1.电源连接:电源的正负极分别与电路的正负极连接,一般采用插头连接方式。
在实验前,应确认电源电压与实验要求一致,避免过高或过低的电压对实验产生影响。
2.电阻连接:电阻一般使用导线连接,两端分别与电路的两个节点相连。
注意不同电阻值的连接方式可能不同,如串联连接需将电阻顺序排列,而并联连接则需要将两个电阻通向同一节点。
3.电容连接:电容连接也使用导线连接,将电容的两个极板分别与电路的两个节点相连。
需要注意的是,在连接电容时应防止误接反极性,否则会对实验产生不良影响。
4.电感连接:电感一般使用导线连接,将电感的两端分别与电路的两个节点相连。
在连接电感时,需要考虑电感对电流的影响,避免形成较大的电感阻抗。
电子电路中的常见接线错误及其修复方法
电子电路中的常见接线错误及其修复方法电子电路是现代科技发展的基础,而正确的接线是电子电路正常运行的前提条件。
然而,在实际操作中,我们常常会遇到一些接线错误,导致电路无法正常工作。
本文将介绍几种常见的接线错误,并分别提供相应的修复方法。
一、接线反转接线反转指的是将元件或连线连接到错误的位置上,从而导致电路无法正确工作。
常见的接线反转错误包括电源极性接反、信号线接错等。
修复方法:1.电源极性接反的修复方法为将电源正负极连接正确的位置上。
通常情况下,电源的正极是连接到元件的正极,负极是连接到元件的负极,如果发现连接错误,应及时修复。
2.信号线接错的修复方法为将信号线连接到正确的位置上。
可以通过参考电路图或相关资料来确认连接的正确性,并将信号线重新连接到正确的位置。
二、接触不良接触不良是指连接器、插头或插座等连接部件没有良好的接触,导致信号传输异常或电路无法正常工作。
修复方法:1.首先检查连接部件是否干净整洁,如果有脏物或氧化,应使用洁净的细腻布轻轻擦拭。
2.如果连接部件已经损坏或磨损,建议更换为新的连接器、插头或插座来保证良好的接触。
三、短路短路是指两个或多个电路节点直接连接,并且跳过了相应的元件,导致电流过大,甚至引发损坏。
修复方法:1.首先检查电路板上是否有明显的焊接错误或短接处,如有,应及时修复。
2.如果没有明显的焊接错误,可以使用万用表进行排查。
将电路板两端相连的元件或连线一个个检测,当发现两个节点存在极低的电阻或直接短路时,即可找到短路的位置。
3.一旦确定了短路位置,应小心地修复焊接或绝缘,以恢复电路的正常工作状态。
四、接线断路接线断路是指连接线或焊接点断开,导致电路中断而无法正常工作。
修复方法:1.通过仔细观察和检查,确定接线断路出现的位置,有可能是焊点松动或断裂、连接线断裂等。
2.如果是焊接点松动或断裂,应使用焊接工具重新焊接。
3.如果是连接线断裂,应剪断断开的部分,并重新焊接或使用导线连接器连接。
电动车控制器技术问答
电动车控制器技术问答●什么叫电动车控制器?答:电动车控制器是控制电机转速的部件,也是电动车电动系统的核心,具有欠压、限流或过流保护功能。
职能电动车控制器还具有多种骑行模式和整车电器部件自检功能。
电动车控制器是电动车能量管理与各种信号处理的核心部件。
●无刷电动车控制器和有刷电动车控制器有什么区别?答:因无刷电动车控制器依靠电子换相所以其控制方式较之有刷电动车控制器困难的多,其电路的复杂程度远高于有刷电动车控制器,其制造成本及工艺远高于有刷电动车控制器。
●电动车控制器在电动车当中起何作用?答:主要控制电机的转速,同时兼有多种保护功能,如欠压保护、限流保护、刹车断电等,捷能电动车的电动车控制器还有自检保护等其它保护功能。
●电动车控制器的电机线与电源线哪两根是相通的?答:电机的正极线与电源线的正极线相通,其实就是一根线。
●什么叫电动车控制器的限流保护?答:限流保护电路时对电动车控制器输出的最大电流进行限制,以保护电池、电动车控制器和电机等允许范围上的大电流,以免电流过大,对上述器件造成损坏。
●电动车控制器的限流的测试有哪些方法?答:A 。
去掉刹车断电的功能,保持机械刹车功能,然后把电流表置20A 的直流电流档上,拔开电动车控制器的正极线,把电流表红黑表笔串联在电池正极与电动车控制器正极之间,在正常运转到最高速时缓慢制动电机,这时会有一个最大电流值,即可测出限流值。
B .接上电流表后,上车骑行得到的最大的电流。
●电动车控制器的限速时何原理?有何用处?在限速时是否浪费效率?答:国标规定电动车的最高时速是20 公里/ 小时,所以很多厂家为了满足客户的要求加上的限速线开关。
在限速状态时车速不会超过20 公里/ 小时,调解后可以达到最高时速。
其原理就是限制电动车控制器对电机的输出电压不能达到最高,电机不会实现最高速度,从而达到限速的目的。
在限速时对效率的影响很小。
●什么是限速电位器?答:从电动车控制器的限速线上加一可调节的电位器,使其达到调节电机最高速度的目的。
电动车防反接保护电路原理
电动车防反接保护电路原理1.引言1.1 概述概述随着电动车的普及和使用增加,电动车反接现象成为一个日益引起关注的问题。
电动车反接即是指在电动车电池组的正极和负极之间接线错误,导致电流的流向与设计要求相反。
这种错误接线可能会对电动车的电池、电机和其他电器设备造成严重损坏,甚至会引发火灾等安全事故。
为了避免电动车反接带来的问题,防反接保护电路应运而生。
防反接保护电路通过监测电动车电池组的电流方向,一旦检测到电流反向流动的情况,就会立即切断电路,阻止错误电流的进一步传导,从而保护电动车的电器设备。
本文将重点介绍电动车防反接保护电路的原理和工作机制。
首先,将介绍电动车反接现象的危害和常见原因,帮助读者更好地理解为什么需要防反接保护电路。
然后,将详细介绍防反接保护电路的组成和工作原理,包括电流方向检测、触发保护动作和恢复电路连接等关键技术。
通过本文的阅读,读者将能够全面了解电动车防反接保护电路的原理和作用,有助于提高对电动车使用中的电路安全问题的认识和应对能力。
同时,本文也对未来防反接保护电路的发展进行展望,以期为电动车领域的技术创新和安全提供参考和启示。
文章结构是指文章内容的组织和布局方式,合理的结构可以使读者更好地理解和掌握文章的主要内容。
本文将采用如下的文章结构:1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 电动车反接现象2.2 防反接保护电路原理3. 结论3.1 总结3.2 展望在引言部分,我们将首先概述电动车反接保护电路的重要性和必要性,引出文章的主题。
随后,我们将介绍本文的结构和内容安排,让读者能够清晰地了解整个文章的组织框架。
在正文部分,我们首先将介绍电动车反接现象的背景和原理,包括什么是电动车反接、反接会造成什么样的后果等。
然后,我们将详细解释防反接保护电路的原理和作用,包括常用的电路设计方案、工作原理和防止电动车反接的效果等。
通过对原理的深入剖析,读者可以更加全面地了解电动车反接保护电路的工作方式和机制。
总配电箱到分配电箱的接线方法及注意事项
总配电箱到分配电箱的接线方法及注意事项一、串联接线:串联接线是将总配电箱和分配电箱按照电路线路的顺序依次连接起来。
具体的操作步骤如下:1.首先确定总配电箱和分配电箱的位置,并将它们之间的电缆布线好。
2.将总配电箱和分配电箱的电缆分别插入电缆槽内,并进行编号,以便安装和维护时能够准确找到对应的电缆。
3.连接总配电箱和分配电箱的电缆:先将总配电箱的电缆与分配电箱的第一个电缆连接,然后将分配电箱的第一个电缆接入分配电箱的第一个插座,再将分配电箱的第二个电缆接入第一个电缆的下一个插座,以此类推,直到最后一个电缆插入总配电箱的最后一个插座。
注意事项:1.在接线过程中,应该确保电缆的正负极与接线端的正负极相符,避免接反导致电路故障。
2.接线端应采用专用的接线端子,可靠耐用,以确保接线稳固可靠。
3.接线前要先检查电缆是否完好无损,以防因电缆损坏导致电路不通或发生短路故障。
4.在接线结束后,应使用绝缘胶布将接线端子进行绝缘处理,以确保接线面不暴露在外,防止安全事故发生。
二、并联接线:并联接线是将总配电箱和分配电箱同时与电源连接,实现对电力负载的分配。
具体的操作步骤如下:1.确定总配电箱和分配电箱的位置,并将总配电箱和分配电箱与电源相连。
2.在总配电箱和分配电箱之间进行并联接线,即将总配电箱的电缆分别连接到分配电箱的所有插座上。
注意事项:1.在并联接线时要确保电缆的正负极与接线端的正负极相符,避免接反导致电路故障。
2.接线端应采用专用的接线端子,可靠耐用,以确保接线稳固可靠。
3.接线前要先检查电缆是否完好无损,以防因电缆损坏导致电路不通或发生短路故障。
4.在接线结束后,应使用绝缘胶布将接线端子进行绝缘处理,以确保接线面不暴露在外,防止安全事故发生。
5.并联接线时要确保总配电箱和分配电箱的容量足够满足电力负载的需求,避免电力负载过大导致电路过载,引发火灾等安全事故。
总结:总配电箱到分配电箱的接线方法可以选择串联接线或者并联接线,具体根据实际情况选择。
usb充电线正负极接反的处理方法
usb充电线正负极接反的处理方法
如果 USB 充电线的正负极接反,应立即停止使用充电线,并采
取以下措施:
1. 将充电器断开电源,确保安全。
2. 检查充电线两端的连接口。
通常,USB 充电线的插口分为标
有“+”和“-”的两个针脚,确保将线与插口正确匹配。
3. 检查充电设备的连接口。
有些设备可能使用不同的接口,如Type-C 或 Micro-USB,确保将充电线正确连接到设备。
4. 如果之前已经连接了充电器和充电设备,并发现充电线接反,可能会导致充电设备遭受损坏。
在这种情况下,建议更换新的充电线,并检查设备是否正常工作。
5. 如果充电设备因接反的充电线导致损害,则可能需要维修或
更换设备。
在这种情况下,建议联系设备制造商或专业维修人员进行
进一步处理。
总之,如果发现 USB 充电线正负极接反,一定要停止使用,并
正确连接充电线后再次进行充电。
如果设备受损,可更换充电线或与
制造商联系更进一步的处理。
电堆 正负极 接反
电堆正负极接反
当电堆的正负极接反时,会出现以下几种情况:
1. 电流反向:电堆的正负极接反后,电流方向也会反向,这会导致电堆内部的反应方向与预期相反,从而影响电堆的性能和寿命。
2. 功率下降:由于电流方向的改变,电堆的输出功率也会降低,这意味着电池的能量转换效率降低,电池的性能下降。
3. 电池发热:当电堆的正负极接反时,电池内部的反应会产生热量,导致电池温度升高。
如果热量没有及时散出,电池可能会过热,甚至可能引起火灾等安全问题。
4. 设备损坏:如果电堆的正负极接反的情况发生在某些设备中,例如电动工具或电子设备等,可能会损坏设备内部的电路或元器件,导致设备无法正常使用。
因此,为了避免上述情况的发生,我们应确保在连接电堆时正负极的正确性。
如果发现正负极接反,应及时纠正,并检查电池和设备是否出现异常情况。
同时,在存放和运输电堆时,也应注意正负极的标识和区分,以避免发生接反的情况。
动铁单元正负极
动铁单元正负极动铁单元,作为现代电声转换器件的重要组成部分,广泛应用于各类耳机、扬声器等音频设备中。
在这些设备中,动铁单元通过其内部的磁场变化来驱动振膜振动,从而产生声音。
而要实现这一过程,正负极的准确连接和电流的有效传输就显得尤为重要。
一、动铁单元的基本结构动铁单元通常由永磁体、线圈、振膜等部件组成。
其中,永磁体提供恒定的磁场,线圈则通过音频信号中的电流变化来产生变化的电磁场,这个变化的电磁场与永磁体的磁场相互作用,从而驱动振膜振动。
在这个过程中,正负极的准确连接是确保电流能够按照预定路径流动,进而产生正确声音的关键。
二、正负极的作用与识别在动铁单元中,正极和负极分别对应着电流的输入和输出端。
正极通常接收来自音频设备的电流信号,而负极则负责回流电流的导出。
正确的正负极连接可以确保电流在动铁单元内部形成闭合回路,从而驱动振膜有效振动。
识别正负极的方法有多种,一般可以通过观察动铁单元上的标记、颜色编码或使用万用表进行测试。
在实际操作中,应确保准确识别并连接正负极,以避免因接错而导致的设备损坏或声音失真。
三、正负极连接注意事项1. 确保电源关闭:在进行正负极连接之前,务必确保音频设备已关闭,以避免短路或电流冲击。
2. 使用合适的线材:选择导电性能良好、绝缘层完好的线材进行连接,以确保电流的稳定传输。
3. 注意连接顺序:在连接时,应先连接负极,再连接正极,以确保安全。
4. 检查连接是否牢固:连接完成后,应检查接线处是否牢固、无松动,以避免因接触不良而导致的声音问题。
四、正负极接反的影响及处理方法如果动铁单元的正负极接反,可能会导致声音失真、设备损坏或无法正常工作。
在这种情况下,应立即断开电源,检查并更正正负极的连接。
如果设备已受损,可能需要送修或更换相关部件。
为了避免正负极接反的情况发生,建议在连接前仔细阅读设备说明书,了解正确的连接方法,并在实际操作中保持谨慎。
五、动铁单元正负极的维护与保养1. 定期检查:定期检查动铁单元的正负极连接情况,确保接线处无松动、无腐蚀现象。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
防止电源正负极接反的方法
1、介绍
电源的输入部分,为了防止误操作,将电源的正负极接反,对电路造成损坏,一般会对其进行防护,如采用保险丝,二极管,MOS管等方式,这里就稍微做一下梳理总结。
2、方式:
2.1 二极管防反接
采用二极管进行保护,电路简单,成本低,占用空间小。
但是二极管的PN结在导通时,存在一个保护电路的作用,但这种方式修理更换比较麻烦。
2.3 MOS管防护
MOS管因工艺提升,自身性质等因素,其导通内阻技校,很多都是毫欧级,甚至更小,这样对电路的压降,功耗造成的损失特别小,甚至可以忽略不计,所以选择MOS管对电路进行保护是比较推荐的方式。
2.3.1 NMOS防护
如下图:上电瞬间,MOS管的寄生二极管导通,系统形成回路,源极S的电位大约为0.6V,而栅极G的电位为Vbat,MOS管的开启电压极为:Ugs = Vbat - Vs,栅极表现为高电平,NMOS的ds导通,寄生二极管被短路,系统通过NMOS的ds接入形成回路。
若电源接反,NMOS的导通电压为0,NMOS截止,寄生二极管反接,电路是断开的,从而形成保护。
2.3.2 PMOS防护
如下图:上电瞬间,MOS管的寄生二极管导通,系统形成回路,源极S的电位大约为Vbat-0.6V,而栅极G的电位为0,MOS管的开启电压极为:Ugs = 0 -(Vbat-0.6),栅极表现为低电平,PMOS的ds导通,寄生二极管被短路,系统通过PMOS的ds接入形成回路。
