5GNR的三大关键技术

5GNR的三大关键技术

5G NR三大关键技术一、Massive MIMO在2010年底,贝尔实验室的Thomas在《无线通信》中提出了5G中的大规模多天线的概念。

在Massive MIMO系统中,通过建立极大数目的信道实现信号的高速传输,并通过大规模天线简化MAC层设计来最终实现信号的低时延传输。

因为这些可实现的优点,Massive MIMO技术被认为是5G中的一项关键可行技术。

Massive MIMO 是传统MIMO技术的扩展和延伸,其特征(集中式Massive MIMO )在于以大规模天线阵的方式集中放置数十根甚至数百根以上天线。

Massive MIMO技术可以直接通过增加天线数量来增加系统容量。

基站天线数量远大于其能够同时服务的终端天线数,形成了Massive MIMO无线通信系统,以达到更充分地利用空间维度,提供更高的数据速率,大幅度提升频谱效率的目的。

随着基站天线数的增加,Massive MIMO可以通过终端移动的随机性以及信道衰落的不相关性,利用不同用户间信道的近似正交性降低用户间干扰,实现多用户空分复用。

由于Massive MIMO技术的上述特点,在近年来5G新空口的研究中,Massive MIMO技术是非常重要的关键技术之一。

Massive MIMO 的优势1. 相较于传统的MIMO系统,Massive MIMO系统的空间分辨率被极大地提升了。

Massive MIMO技术可以在没有基站分裂的条件下实现空间资源的深度挖掘。

2. 波束赋形技术能够让能量极小的波束集中在一块小型区域,因此干扰能够被极大地减少。

波束赋形技术可以与小区分裂、小区分簇相结合,并与毫米波高频段共同应用于无线短距离传输系统中,将信号强度集中于特定方向和特定用户群,实现信号的可靠高速传输。

3. Massive MIMO技术能够通过不同的维度(空域、时域、频域、极化域)提升频谱利用效率和能量利用效率。

与4G的差异5G新空口Massive MIMO技术的显著特点之一是天线数量远高于LTE系统。

快速入门:5G技术的基础知识与操作指南

快速入门:5G技术的基础知识与操作指南

快速入门:5G技术的基础知识与操作指南随着科技的不断进步,我们正迈入全新的5G时代。

5G技术被誉为移动通信的新引擎,将带来更快的速度、更低的延迟以及更广阔的连接能力。

本文将介绍一些5G技术的基础知识,并提供一些操作指南,帮助读者快速入门。

一、5G技术的基础知识1. 5G的定义:5G是第五代移动通信技术的简称,是对4G技术的升级和延伸。

它以更高的频谱带宽和更高的数据传输速度为特点,将实现物联网和大规模机器通信。

2. 5G的关键特性:除了更高的速度和更低的延迟,5G还具备更大的容量和更广阔的连接能力。

这意味着它可以同时连接更多的设备,并为用户提供更稳定、更快速的互联网体验。

3. 5G的应用领域:5G技术将广泛应用于各个行业,包括智能交通、远程医疗、智慧城市等。

通过5G技术,我们可以实现实时高清视频传输、智能网联汽车以及远程手术等一系列的创新应用。

二、如何使用5G网络1. 确认设备兼容性:在使用5G网络之前,首先需要确认你的设备是否支持5G。

目前,市面上已经有一些支持5G的智能手机和路由器。

如果你的设备不支持5G,那么你将无法享受到5G网络的高速服务。

2. 寻找5G覆盖区域:虽然5G网络的覆盖范围在不断扩大,但目前仍然存在一些地方无法接收到5G信号。

你可以通过运营商的官方网站或相关应用程序来查询5G网络的覆盖范围,以便确认你所在的位置是否在覆盖范围内。

3. 连接5G网络:一旦确认设备兼容并且所在地区有5G覆盖,你可以将设备设置为连接5G网络。

在手机中,你可以在设置菜单中找到无线网络选项,然后选择5G网络进行连接。

在路由器中,通常有一个“5G”标识的无线网络选项,你可以选择该选项进行连接。

4. 享受5G带来的好处:一旦成功连接到5G网络,你将能够体验到更快的下载和上传速度,同时享受到更低的网络延迟。

你可以通过观看高清视频、进行在线游戏以及下载大型文件来测试和享受5G带来的优势。

三、注意事项和未来发展1. 网络安全:随着5G网络的普及,网络安全问题也变得更加重要。

5g相关知识点

5g相关知识点

5g相关知识点5G技术是当前全球范围内备受关注的热门话题之一。

作为一项新兴的通信技术,5G不仅仅是一种新的网络标准,更是一项为人类社会带来无限可能的创新。

本文将从不同角度来介绍5G相关的知识点,带领读者一起探索5G的奇妙世界。

一、5G技术的基本特点在了解5G技术之前,我们需要先了解一些基本概念。

5G,即第五代移动通信技术,与前几代移动通信技术相比,具有更高的速度、更低的延迟和更大的容量。

它能够支持更多的设备连接,并为用户提供更稳定、更快速的网络体验。

二、5G技术的核心技术1.高频段频谱利用:5G技术采用了更高的频率,以增加网络容量和传输速度。

这些高频段的频谱利用率非常高,可以实现更快速的数据传输。

2.大规模天线阵列:5G网络中的基站将配备大规模天线阵列,能够实现更精确的信号传输和接收,提供更好的网络覆盖和信号质量。

3.多用户接入技术:5G技术支持多用户同时接入,通过空分多址技术实现对多个用户的并行传输,提高网络的整体效率和吞吐量。

4.网络切片技术:5G网络可以根据不同的应用场景和需求,将网络资源按需分配给不同的用户,实现网络资源的灵活配置和管理。

5.边缘计算技术:5G网络将边缘计算引入到网络架构中,将一部分计算任务从云端转移到网络边缘,减少网络延迟,提高应用响应速度。

三、5G技术的应用场景1.智能交通:5G技术可以实现智能交通系统的全面升级,包括智能驾驶、交通流量管理、车辆远程监控等,提高交通安全和效率。

2.工业互联网:5G技术可以实现工厂设备的远程监控和管理,提高生产效率和质量,同时支持工业物联网的发展。

3.智能医疗:5G技术可以实现远程医疗、医疗数据的实时传输和分析,提高医疗服务的质量和效率。

4.虚拟现实与增强现实:5G技术可以为虚拟现实和增强现实应用提供更快速的数据传输和更低延迟的交互体验,推动虚拟现实技术的应用发展。

5.智能城市:5G技术可以实现城市基础设施的智能化管理,包括智能供电、智能照明、智能交通等,提高城市的管理效率和居民的生活质量。

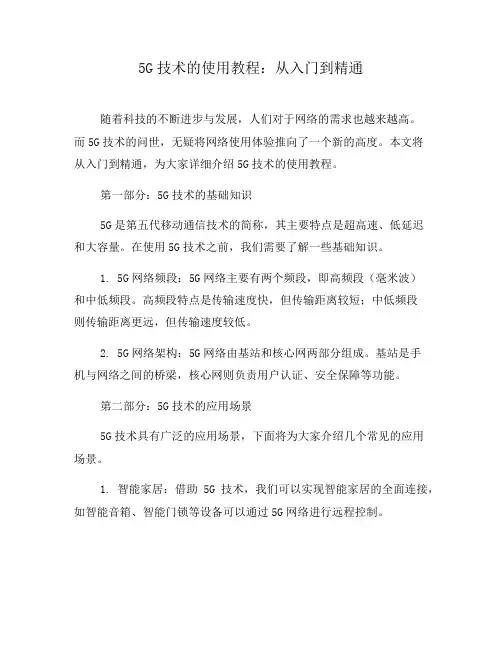

5G技术的使用教程:从入门到精通(三)

5G技术的使用教程:从入门到精通(三)

5G技术的使用教程:从入门到精通随着科技的不断进步与发展,人们对于网络的需求也越来越高。

而5G技术的问世,无疑将网络使用体验推向了一个新的高度。

本文将从入门到精通,为大家详细介绍5G技术的使用教程。

第一部分:5G技术的基础知识5G是第五代移动通信技术的简称,其主要特点是超高速、低延迟和大容量。

在使用5G技术之前,我们需要了解一些基础知识。

1. 5G网络频段:5G网络主要有两个频段,即高频段(毫米波)和中低频段。

高频段特点是传输速度快,但传输距离较短;中低频段则传输距离更远,但传输速度较低。

2. 5G网络架构:5G网络由基站和核心网两部分组成。

基站是手机与网络之间的桥梁,核心网则负责用户认证、安全保障等功能。

第二部分:5G技术的应用场景5G技术具有广泛的应用场景,下面将为大家介绍几个常见的应用场景。

1. 智能家居:借助5G技术,我们可以实现智能家居的全面连接,如智能音箱、智能门锁等设备可以通过5G网络进行远程控制。

2. 自动驾驶:5G技术的低延迟和高带宽特点,为自动驾驶提供了强大的支持。

通过实时传输海量数据,可以实现车辆间的互联互通,提高驾驶安全性。

3. 远程医疗:5G技术为远程医疗带来了更多可能性。

医生可以通过高清视频与患者进行远程会诊,为偏远地区的患者提供优质医疗服务。

第三部分:使用5G技术的步骤现在我们已经了解了一些关于5G技术的基础知识和应用场景,接下来将为大家介绍如何使用5G技术。

1. 准备一台5G手机:首先,确保你的手机支持5G网络。

目前市场上有许多品牌的手机已经支持5G技术,如华为、小米、苹果等。

2. 寻找5G网络覆盖区域:打开手机设置,进入网络设置界面,找到5G选项并打开。

然后,等待手机搜索附近的5G网络信号。

如果找不到信号,可能是因为你所在地区的5G网络尚未覆盖。

3. 连接到5G网络:一旦找到5G网络信号,点击连接即可。

手机会自动获取5G网络的IP地址,并建立起连接。

4. 享受5G网络带来的便利:一旦成功连接到5G网络,你将享受到更高速、更稳定的网络连接体验。

5G无线传输的关键技术

5G无线传输的关键技术

5G无线传输的关键技术5G是指第五代移动通信技术,是基于LTE技术进一步发展而来的。

与LTE相比,5G具有更高的数据传输速度、更低的延迟、更高的连接密度、更低的能耗和更可靠的通信等优势。

实现这些目标离不开一系列关键技术的支持。

1.毫米波技术毫米波技术是5G无线传输的重要技术之一。

毫米波频段是指30GHz至300GHz的无线电频率区间,能够提供更高的数据传输速度和更广阔的频谱资源。

但是,毫米波频段的信号传输距离较短,穿透能力较差,要在5G系统中使用毫米波技术需要解决信号覆盖和衰落等问题。

2.大规模天线阵列技术5G无线系统需要更多的天线数量来提高信号传输质量和效率。

大规模天线阵列技术可以在同一时间和频率上向不同方向的用户传输数据,提高信号传输效率,同时可有效地减少通信成本,减轻通信网络运营压力。

3.超密集网络技术在5G系统中,实现更高的连接密度是非常重要的。

超密集网络技术可以使用更多的小型基站,提高基站密度,实现更好的覆盖和更高的数据传输速度。

此外,这种技术还可以提高系统的能耗效率,使通信更加可持续。

4.网络切片技术网络切片技术可以将网络资源划分为多个片段,每个片段可以分别用于不同类型的应用,以满足不同应用对网络数据传输的性能要求。

在5G系统中,网络切片技术可以支持通过一条网络实现多个业务的传输,提高系统的灵活性和效率,满足不同行业和用户的需求。

5.虚拟化技术虚拟化技术可以将物理网络资源划分为多个虚拟资源,实现网络资源的灵活分配和优化配置。

在5G系统中,虚拟化技术可以有效地优化网络资源,满足网络规模和灵活性,提高网络性能和效率。

总之,毫米波技术、大规模天线阵列技术、超密集网络技术、网络切片技术和虚拟化技术是5G无线传输的重要技术,它们为5G系统提供了强大的技术支持,使5G系统在数据传输、延迟、连接密度、能耗和可靠性等方面达到更高的水平。

5gnr无线帧长度

5gnr无线帧长度

5gnr无线帧长度(实用版)目录1.5G NR 无线帧长度的概念和重要性2.5G NR 无线帧长度的设定标准3.5G NR 无线帧长度对网络性能的影响4.5G NR 无线帧长度的优化和调整正文5G NR(New Radio)是无线通信领域的一项重要技术,它为移动网络带来了更高的速度、更低的延迟和更大的连接数量。

在 5G NR 的技术规范中,无线帧长度是一个关键参数,它直接影响到网络的性能和效率。

下面,我们将详细探讨 5G NR 无线帧长度的相关问题。

一、5G NR 无线帧长度的概念和重要性在 5G NR 系统中,无线帧是一个基本的时间单位,它确定了数据传输的节奏。

无线帧长度是指在一个无线帧内可以传输的数据量,通常以符号数(symbols)或比特数(bits)表示。

无线帧长度的设定需要综合考虑多种因素,例如信道条件、用户数量、传输速率等。

二、5G NR 无线帧长度的设定标准根据国际电信联盟(ITU)的规定,5G NR 的无线帧长度应该在 10 毫秒至 100 毫秒之间。

在这个范围内,无线帧长度可以根据实际需求进行灵活调整。

此外,5G NR 还支持不同的帧结构,包括单载波(SCF)和多载波(MCF)等,这些帧结构对应的无线帧长度也会有所不同。

三、5G NR 无线帧长度对网络性能的影响无线帧长度的设定会直接影响到 5G NR 网络的性能。

较长的无线帧长度可以提高信号传输的稳定性,降低信道误差,但同时也会降低传输速率和用户数量。

相反,较短的无线帧长度可以提高传输速率和用户数量,但可能会降低信号传输的稳定性。

因此,在实际应用中,需要根据具体的网络环境和需求来选择合适的无线帧长度。

四、5G NR 无线帧长度的优化和调整针对不同的应用场景和需求,5G NR 的无线帧长度可以进行优化和调整。

例如,在高速移动场景下,可以采用较短的无线帧长度,以提高传输速率和用户数量;在低速移动场景下,可以采用较长的无线帧长度,以提高信号传输的稳定性。

5G无线移动通信网络的关键技术

5G无线移动通信网络的关键技术

5G无线移动通信网络的关键技术1、高级MIMO技术MIMO是应对无线数据业务爆发式增长挑战的关键技术,目前4G仅仅支持最大8端口MIMO技术,还有较大的潜力进一步地大幅提升系统容量。

MIMO的演进主要围绕着以下几个目标:更大的波束赋形/预编码增益;更多的空间复用层数(MU/SU)及更小的层间干扰;更全面的覆盖;更小的站点间干扰。

MassiveMIMO和3DMIMO是MIMO 演进的最主要的2种候选技术。

MassiveMIMO的主要特征是天线数目的大量增加,3DMIMO将波束赋型从原来的水平维度扩展到了垂直维度,对这一维度的信道信息加以有效利用,可以有效地抑制小区间同频用户的干扰,从而提升边缘用户的性能乃至整个小区的平均吞吐量。

虽然这2种研究侧重点不一样,但在实际的场景中往往会结合使用,在3GPP中称之为全维度MIMO(FD-MIMO)。

仿真结果表明,相对于4G系统中2天线的基站系统,采用32个天线端口的FD-MIMO系统可以取得2~3.6倍的小区平均速率增益和1.5~5倍的小区边缘速率增益。

2、高级多址技术移动通信从1G发展到4G,多址方式都是正交或者准正交的方式。

多址方式也是向着提高频谱效率的方向发展。

特别是非正交多址(NOMA)方式,用户的数据在同样的时频资源上并行发送,利用串行干扰消除(SIC)技术分别将用户的数据解调出来。

除了传统的基于SIC的NOMA技术之外,还有其他的改进型的NOMA技术。

如模式划分多址技术(PDMA)、稀疏码多址技术(SCMA)等。

以PDMA 多址技术为例,其允许不同用户在功率域、空域、码域的重叠以提高频谱效率。

不同用户的区分通过用户的模式进行区分。

在不同的功率域、空域、码域利用不同的用户特征模式来识别不同的用户。

3、同时同频全双工技术同时同频全双工技术就是在相同的频谱上,近端设备或远端设备同时发射、同时接收电磁波信号,利用干扰消除技术消除来自于发送天线的干扰信号,实现同时同频全双工通信。

5G学习笔记(1):5G-NR无线网络关键技术及部署演进讲课讲稿

5G学习笔记(1):5G-NR无线网络关键技术及部署演进讲课讲稿
获取相关的信息,NEF只能访问和其相同PLMN的NDR;NEF提供相应的安全保障来保证外部应用到3gpp网络的安全;3gpp内部 和外部相关信息的转换,例如AF-Service-Identifier和5G核心网内部的DNN, S-NSSAI等的转换,尤其是网络和用户敏感信息一 定要对外部网元隐藏掉;NEF可以通过访问NDR获取到其它网元的相关信息,NEF只能访问和其相同PLMN的UDR。 NRF:网络贮存功能实体;支持业务发现功能,也就是接收网元发过来的NF-Discovery-Request,然后提供发现的网元信息给请 求方;维护可用网元实例的特征和其支持的业务能力;一个网元的特征参数主要有:{网元实例ID、网元类型、PLMN、网络分片 的相关ID(如S-NSSAI、NSI ID)、网元的IP或者域名、网元的能力信息、支持的业务能力名字,等等}。 UDM:统一数据管理;负责的主要功能有:1)产生3gpp鉴权证书/鉴权参数;2)存储和管理5G系统的永久性用户ID(SUPI);3) 订阅信息管理;4)MT-SMS递交;5)SMS管理;6)用户的服务网元注册管理(比如当前为终端提供业务的AMF、SMF等) AUSF:鉴权服务器网元;支持3gpp接入的鉴权和untrusted non3gpp接入的鉴权。 N3IWF:Non-3GPP InterWorking Function; UDR:统一数据仓库;1)UDM存储订阅数据或读取订阅数据; 2)PCF存储策略数据或者读取策略数据;3)存储暴露的数据或 者从中读取暴露的数据;UDR和访问其的NF具有相同的PLMN,也就是同一个网络下,也即Nudr接口是一个PLMN内部接口。 SMSF:短信功能实例;
建设关键点
1 新增LTE 3DMIMO站点:走客户资源开站流程;继承原小区相关参数; 3DMIMO小区邻区关系重新规划

5g技术基础知识

5g技术基础知识

5G技术基础知识介绍5G技术是指第五代移动通信技术,是对4G技术的升级和拓展。

它提供了更高的网络速度、更低的延迟和更大的连接密度,可以支持更多的设备在同一时间内连接到网络上。

本文将深入讨论5G技术的一些基础知识,包括5G的特点、关键技术和应用场景等。

5G的特点5G技术具有以下几个显著特点:更高的网络速度5G网络可以提供更高的传输速率,理论峰值传输速率可达到每秒10 Gbps。

这意味着用户可以更快地下载和上传数据,观看高清视频和进行实时游戏等。

更低的延迟5G网络的延迟能力更高,延迟可以降低到毫秒级别。

这意味着在进行远程控制、虚拟现实和增强现实应用时,用户将能够获得更加流畅和实时的体验。

更大的连接密度5G网络能够支持更多的设备同时连接到网络上。

这是因为5G采用了更高效的技术来管理连接,使得网络能够同时处理更多的数据传输请求。

更好的能源效率5G技术在能源利用方面更为高效,通过处理器的优化和功耗的降低,5G设备可以延长续航时间,减少电池消耗的频率。

5G的关键技术5G技术的实现依赖于一系列关键技术的突破,下面是其中几个重要的关键技术:大规模天线阵列5G网络采用了大规模天线阵列(Massive MIMO)技术,通过增加天线的数量来提高信号覆盖范围和容量。

大规模天线阵列可以实现更好的信号强度和抗干扰性能。

毫米波通信毫米波通信是5G的一个重要技术,它利用高频段的无线信号传输数据。

毫米波可以提供更大的带宽,但传输距离较短,容易受到障碍物影响。

因此,在5G网络中,需要更多的基站来覆盖相同的区域。

超密集网络为了增加5G网络的容量和覆盖范围,可以采用超密集网络(Ultra-Dense Network)技术。

超密集网络中基站的密度更高,可以提供更好的覆盖范围和信号质量。

网络切片网络切片(Network Slicing)技术可以将5G网络划分为多个虚拟网络,每个虚拟网络可以根据不同的应用场景和需求进行优化。

通过网络切片技术,5G可以满足不同应用的要求,提供更好的网络服务。

5G学习笔记--NR频谱相关知识点

5G学习笔记--NR频谱相关知识点

5G学习笔记--NR频谱相关知识点▋新频谱3GPP 38101-2为NR主要定义了两个频率范围:FR1:sub6G,也就是目前的低频频段,是5G的核心频段;其中3GHz以下的频率称为sub3G,其余频段称为C-bandFR2:毫米波,高频频段,为5G的扩展频段,频谱资源丰富。

▋新频谱-FR1图片源自:鲜枣学堂FR1是5G 的主频段,其最小带宽可以达到100MHz 。

5G 的双工模式支持FDD 和TDD,同时引入了SDL 和SUL ,用于支持5G上下行解耦的功能。

SDL全下行;SUL全上行。

▋新频谱-FR2当前版本毫米波定义的频段只有3个,全部为TDD模式,最大小区带宽支持400MHz。

▋5G小区带宽相比于LTE的1.4、3、5、10、15、20MHz 小区带宽,5G取消了5M以下的小带宽.其中:sub-6GHz支持带宽:5、10、15、20、25、30、40、50、60、80、90、100MHz。

毫米波:mmWave:50、100、200、400M。

20M以下带宽定义主要是满足既有频谱演进需求。

例如移动某局点现网小区带宽以60MHz和100MHz为主。

联通某局点现网小区带宽以80MHz和100MHz为主。

▋5GNR带宽信道带宽:ChanneBW,协议里面能常见的描述,如5MHz,100MHz;最大传输带宽:Maximum transmission bandwidth,一般用RB数描述;最大传输带宽 = RB数× 子载波数(固定为12) * 子载波带宽(SCS,可配)。

保护带宽:guardbands,每个信道带宽两边各有一个,协议里面一般用KHz为单位;FR1最大传输带宽:FR2最大传输带宽:最小保护带宽:注:毫米波高达400MHz的工作带宽对于5G热点区域容量提升具有重大意义5G的最大带宽配置受限于以下几个因素:1.当前载波最大带宽。

2.子载波带宽(协议约束最大带宽为FR1273个RB,FR2264个RB)。

5G NR基础原理及关键技术

5G NR基础原理及关键技术

网元数 据仓库
策略控 制功能
统一数据 管理功能
应用层 功能
鉴权服 务功能
移动性管 理功能
进程管 理功能
接入网络
用户面功能
数据网络
13
协议定义的多种5G网络部署方式
Option 1:Standalone LTE, EPC connected-legacy
EPC
Option 3: Non-Standalone, LTE assisted
Option 3X作为Option3的优化方案,将NR作为数据汇聚和分发点,充分利用NR设备处理能力更强的优势, 便捷提升网络处理能力。
Option 3: NonStandalone, LTE assisted
Option 3X: NonStandalone, LTE assisted, SCG split bearer
从以上两点看出,5G手机支持的频段肯定越多越 好,还有部分频段为未公布具体应用,但既然有了 标准,肯定后期是会开发的。
目前已知支持最多频段的手机为荣耀X10,支持 九个5G频段(不支持n28 中国广电5G频段)。发布 于 09-13
02 5GNR网络架构
5G 网络总体拓扑
切片 选择
网络业 务呈现
N SA First call
2019.9.27,中国电信与中国联 通第一个5G NSA共建站点开通。 2019.12.14,中国电信与中国联 通第一个5G SA共建站点开通
联通电 信 共建 基站
SA First call
2019.4.18,中 国电信率先在华 为5 G 网络率 先 实现了首个 端到 端5G SA 语音通 话
5G解决了什么问题
GB/秒移动通信

5G常见知识点

5G常见知识点

5G核心技术有哪些?1)基于OFDM优化旳波形和多址接入2)实现可扩展旳OFDM间隔参数配备3)OFDM加窗提高多路传播效率4)先进旳新型无线技术5)灵活旳框架设计6)超密集异构网络7)网络切片8)网络旳自组织9)内容分发网络10)设备到设备通信11)边沿计算12)软件定义网络和网络虚拟化1.三大运营商5G频段划分?2.从拟定旳5G频谱划分方案来看, 中国电信获得3400MHz-3500MHz共100MHz带宽旳5G实验频率资源;中国联通获得3500MHz-3600MHz共100MHz带宽旳5G实验频率资源。

3.中国移动则将获得2515MHz-2675MHz、4800MHz-4900MHz频段旳5G实验频率资源, 其中2515-2575MHz、2635-2675MHz和4800-4900MHz频段为新增频段, 2575-2635MHz频段为重耕中国移动既有旳TD-LTE(4G)频段。

简要描述NR中Frame、subframe、slot、symbol之间关系?1个Frame长度10ms, 1个subframe长度1ms;1个Frame中有10个subframe;4.1个subframe中slot个数, 取决于numerology u配备(u=0,1,2,3,4, 1个subframe相应slot个数为2u);5.1个slot有14个symbol(NCP), 或12个symbol(ECP)。

NR中重要用到旳信道栅格分为哪两类?RFchannel raster(频带信道栅格)和Synchronization channelraster(同步信道栅格)Synchronizationchannel raster用于标记SS block也许旳频率位置集, 涉及同步信道PSS / SSS和PBCH;RFchannel raster重要用于辨认由基站传播旳整个RF载波旳也许频率位置集合。

6.简要阐明一下NR测量配备中重要涉及哪些部分?7.涉及Measurement objects , Reporting configurations, Measurementidentities, Quantityconfigurations, Measurement gaps。

最新5G无线关键技术知识大全

最新5G无线关键技术知识大全

Path Update Procedure
S1-U DATA
E-UTRA RLC
X2-U Data
NR PDCP NR RLC
DATA PDU
DATA PDU
E- UTRA/ NR PDCP
E- UT RA RLC
NR PDCP
E- UT RA RLC
NR RLC
E- U T R A M A C
NR MAC UE
• SA (独立组网):5G无线网与核心网之间的NAS信令(如注册,鉴权等)通过4G基站传递,5G可以独立工作
N G Core
N G Core
NR
选项2
NR
选项4系列
eLTE
• NSA(非独立组网): 5G依附于4G基站工作的网络架构,5G无线网与核心网之间的NAS信令(如注册,鉴权等)通过4G基站 传递,5G无法独立工作
Option3x:核心网可区分承载分别在4/5G传输,无线 侧可对同一承载分流(Split Bearer)
MCG Bearer
SCG Bearer
E- UTRA/ NR PDCP
NR PDCP
E- UTRA RLC
NR RLC
E- UTRA MAC
NR MAC
UE
Option3a:核心网区分承载分别在4/5G传输,无线侧
EPC
EPC
N G Core
LTE
NR
选项3系列
注:SA和NSA都是以5G NR作为对象来定义的,
eLTE
NR
选项7系列
N A S 信令 数据
蓝色4 G ,绿色5 G
4
灵活部署 –SA架构Option2
类似于2/3/4G,5G与前代系统相互独立的网络架构

5G技术基本知识

5G技术基本知识

5G技术基本知识一、5G科普1、电磁波基础计算公式:c=λf。

c:波速,单位:m/s,光速是一个常量,真空中约等于3×10^8m/s。

f:频率,单位:Hz,1兆赫(MHz)=1000千赫(KHz)=1×10^6赫兹(Hz)。

λ:波长,单位:m。

可以知道,频率越小,波长越大,f=230MHz,波长越长,绕射能力越强,穿透能力越强,信号损失衰减越小,传输距离越远,实现信号广覆盖。

f=1800MHz,波长越短,直射能力越强,贯穿能力越强,信号损失衰减越大,传输距离越短,杀伤力越强,实现信号局域覆盖。

2、在移动通信领域之中,自由空间传播衰耗公式如下:空间衰耗=20lg(F)+20lg(D)+32.4其中F:频率,单位Mhz D:距离,单位Km。

从自由空间衰耗公式我们可以看到,频率越低,衰耗越小; 实际上电磁波的传播在现实的情况下,要更复杂一些,通常都是经过了折射、反射、衍射、散射、绕射、透射等多种传播途径被我们接收到。

电磁波的绕射能力是和频谱相关的,频率越低的电磁波,波长就长,绕射能力就越强,而且穿透衰耗小,在现实环境的传播距离就越远(尤其是在城市环境中差别更大)。

3、带宽计算方式:30KHz子载波间隔,100MHz载波带宽,调制方式256QAM,计算下5g下行峰值吞吐率在1.8Gbps,目前我国仅对FR1中的频段进行了分配,其中中国移动:2515MHz-2675MHz共160MHz,频段号为n41,以及4800MHz-4900MHz共100MHz,频段号为n79;中国电信:3400MHz-3500MHz共100MHz,频段号为n78;中国联通:3500MHz-3600MHz共100MHz,频段号为n78;其实中国广电相对于其它三大运营商最大的优势就是手里的700MHz黄金频段。

700MHz (指的是698MHz-806MHz,但广电手里700M频段也不多,而且很多都在使用中,要先退频才能够给5G网使用)作为黄金频段,具备信号覆盖广、穿透能力强、适合大范围连续网络覆盖。

最新5G NR无线关键技术知识大全

最新5G NR无线关键技术知识大全

EPC
EPC
N G Core
LTE
NR
选项3系列
注:SA和NSA都是以5G NR作为对象来定义的,
eLTE
NR
选项7系列
N A S 信令 数据
蓝色4 G ,绿色5 G
4
灵活部署 –SA架构Option2
类似于2/3/4G,5G与前代系统相互独立的网络架构
AMF/UPF 5GC
AMF/UPF
NG NG
Option3x:核心网可区分承载分别在4/5G传输,无线 侧可对同一承载分流(Split Bearer)
MCG Bearer
SCG Bearer
E- UTRA/ NR PDCP
NR PDCP
E- UTRA RLC
NR RLC
E- UTRA MAC
NR MAC
UE
Option3a:核心网区分承载分别在4/5G传输,无线侧
NSA/SA CU/DU 灵活参数
NSA : 4/5G紧耦合, 5G依附于4G基站工作的网络架构,无法独立组网,存在多种子架构
原理:
同时沿用4G核心网,5G类似4G载波聚合中的辅载波,用于高速传输数 据,NAS信令则由4G承载
5G无线空口的RRC信令、广播等信令可由4G传递,数据通过5G NR和 4G LTE传递
Path Update Procedure
S1-U DATA
E-UTRA RLC
X2-U Data
NR PDCP NR RLC
DATA PDU
DATA PDU
E- UTRA/ NR PDCP
E- UT RA RLC
NR PDCP
E- UT RA RLC
NR RLC
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

• SA (独立组网):5G无线网与核心网之间的NAS信令(如注册,鉴权等)通过4G基站传递,5G可以独立工作
N G Core
N G Core
NR
选项2
NR
选项4系列
eLTE
• NSA(非独立组网): 5G依附于4G基站工作的网络架构,5G无线网与核心网之间的NAS信令(如注册,鉴权等)通过4G基站 传递,5G无法独立工作
NSA/SA CU/DU 灵活参数
NSA : 4/5G紧耦合, 5G依附于4G基站工作的网络架构,无法独立组网,存在多种子架构
原理:
同时沿用4G核心网,5G类似4G载波聚合中的辅载波,用于高速传输数 据,NAS信令则由4G承载
5G无线空口的RRC信令、广播等信令可由4G传递,数据通过5G NR和 4G LTE传递
Option3x:核心网可区分承载分别在4/5G传输,无线 侧可对同一承载分流(Split Bearer)
MCG Bearer
SCG Bearer
E- UTRA/ NR PDCP
NR PDCP
E- UTRA RLC
NR RLC
E- UTRA MAC
NR MAC
UE
Option3a:核心网区分承载分别在4/5G传输,无线侧
家居
教育
4G
移动互联网繁荣
交通
5G
工业
农业
新连接
3
新应用
新产业
服务
新生态
背景:5G业务和部署需求无线关键技术
5G新空口通过灵活可配置的帧结构、带宽和系统参数,以及多天线等关键技术,满足5G多场景和多样化的业务需 求,提升网络整体性能
5G NR
灵活部署
SA/NSA CU/DU 灵活系统参数
速率提升
更大带宽 更多天线 取消CRS
NG-RAN
Xn
gNB
gNB
NSA/SA CU/DU 灵活参数
原理:
5G核心网与5G基站直接相连, 5G核心网与5G基站通过NG接口直接 相连,传递NAS信令和数据
5G无线空口的RRC信令、广播信令、数据都通过5G NR传递
终端连接方式:只接入5G或4G(单连接), 手机终端可以在NR侧上行双 发
Path Update Procedure
S1-U DATA
E-UTRA RLC
X2-U Data
NR PDCP NR RLC
DATA PDU
DATA PDU
E- UTRA/ NR PDCP
E- UT RA RLC
NR PDCP
E- UT RA RLC
NR RLC
E- U T R A M A C
NR MAC UE
MCG Bearer
Split Bearer
NSA配 置
RRC connection setup, eNB is M C G
U E capability report Measurement report
S C G Split Bear Setup on g N B
RRC Connection R econfiguration RRC Connection Reconfi guration Complete
更高阶调制 (UL 256QAM)
W/F-OFDM
PDCCH/DMRS与 PDSCH资源共享
时延降低
短帧结构 短调度 短TTI
覆盖提升
更多天线 终端能力 SUL/CA
2
灵活部署– SA(独立组网)和 NSA(非独立组网)
NSA/SA CU/DU 灵活参数
技术背景:为满足部分运营商快速部署5G需求,标准新引入一种新的组网架构- NSA非独立组网,而传统2/3/4G网络均采用SA独 立组网的架构
Option3a:通过4G空口接入4G核心网,数据分流点在LTE EPC
Option3x:通过4G空口接入4G核心网,数据分流点在NR g N B 和EPC
EPC
LTE
5G NR
Option 3
EPC
EPC
LTE
5G NR
Option 3a
LTE
5G NR
Option 3X
Option3涉及4G硬件改造,不建议引入,本材料主要介绍对NSA的option 3a系列
EPC
EPC
N G Core
LTE
NR
选项3系列
注:SA和NSA都是以5G NR作为对象来定义的,
eLTE
NR
选项7系列
N A S 信令 数据
蓝色4 G ,绿色5 G
4
灵活部署 –SA架构Option2
类似于2/3/4G,5G与前代系统相互独立的网络架构
AMF/UPF 5GC
AMF/UPF
NG NG
6
灵活部署 –Option3系列:NSA流程
NSA/SA CU/DU 灵活参数
Option3x与Option3a核心差别在于支持无线侧数据分流,当Option3x配置为同一承载不分流时,退 化
为Option3a
控制面:Option3x/3a相似
Core
eNB
gNB
5G-UE
用户面:Option3x/3a流量分流方案存在差别
终端连接方式:与5G和4G连接(双连接),受限功耗、散热,手机终端NR侧 大概率单发(与LTE单发同时工作)
E-UTRAN
与4G互操作:无 业务支持能力:仅支持大带宽业务
新增配置:X2口升级,支持4G配置双连接5G目标小区和流控,与配邻区类似
N SA 子架构
Option3:数据面通过4G空口接入4G核心网,数据分流点在 LTE eNB,大量5G流量导入至4G eNB涉及硬件改造
与4G互操作:类似4G与3G/2G跨核心网互操作模式
业务支持能力:可使用5G核心网能力,便于拓展垂直行业
新增配置:
接口:NG、Xn、N26(4/5G间互操作) 4G与5G间互配邻区
NGC
N26
EPC
ng-eNB
Xn ng-eNB
5G NR
LTE
Option 2
5
灵活部署 –NSA架构Option3系列
对同一个承载无分流,灵活性差
8
灵活部署 – NSA/SA网络架构对比分析:无线改造(1/4)
SA
NSA
NSA/SA CU/DU 灵活参数
4G无线侧软件升级
• X2接口升级,支持切换等 • 升级新增5G邻区测量配置等
最新5G NR无线关键技术基础知识大全
目录
1
灵活部署
• SA / N SA 、CU/DU、灵活 参数集
2
速率提升
• 大带宽、多天线、系统开 销优化
3
时延降低
• 帧结构、调度、MEC
4
覆盖增强
• 信道赋形能力设计、终端 侧能力提升、SUL/CA
3
5G面向万物互联的愿景
5G 与各行各业深度融合 带来“ 万物互联” 新 机 遇
相关文档
最新文档
