异步电动机的结构和工作原理
异步电动机的工作原理
异步电动机的工作原理异步电动机是一种常见的交流电动机,它在工业生产和日常生活中都有着广泛的应用。
它的工作原理是基于电磁感应和旋转磁场的相互作用,通过这种相互作用来实现电能转换为机械能。
本文将介绍异步电动机的工作原理,包括其结构、工作过程和特点。
1. 结构异步电动机的主要部件包括定子和转子。
定子是由绕组和铁芯组成的,绕组通常是由绝缘线圈绕成的,而铁芯则用于集中磁场。
转子通常是由铁芯和绕组组成的,绕组通常是由铜或铝导线绕成的,而铁芯则用于传递磁场。
异步电动机的外壳通常由铸铁或钢制成,用于支撑和保护电机的内部部件。
2. 工作过程当异步电动机接通电源时,电流通过定子绕组产生磁场,这个磁场会在空气隙中形成一个旋转磁场。
这个旋转磁场会感应转子中的感应电流,从而在转子上产生一个额外的磁场。
由于转子中的感应电流是由旋转磁场感应产生的,所以它的磁场也是旋转的。
这个旋转的磁场会与定子的旋转磁场相互作用,从而产生一个力矩,这个力矩会驱动转子旋转。
当转子旋转时,它会带动负载进行工作,从而实现电能转换为机械能。
3. 特点异步电动机有着许多特点,包括结构简单、制造成本低、维护方便、运行可靠等。
由于其结构简单,所以它的制造成本通常比较低,这使得它在工业生产中有着广泛的应用。
另外,由于它没有需要维护的机械刷子和换向器,所以它的维护成本也比较低。
此外,由于它的结构简单,所以它的运行也比较可靠,通常可以连续长时间工作而不需要停机维护。
总结来说,异步电动机是一种常见的交流电动机,它的工作原理是基于电磁感应和旋转磁场的相互作用。
通过这种相互作用,它可以实现电能转换为机械能。
它的结构简单、制造成本低、维护方便、运行可靠等特点使得它在工业生产和日常生活中有着广泛的应用。
希望通过本文的介绍,读者对异步电动机的工作原理有了更深入的了解。
三相异步电动机的基本工作原理和结构
三相异步电动机的基本工作原理和结构三相异步电动机是一种常见的电动机类型,广泛应用于各个领域。
它的基本工作原理和结构对于了解电动机的工作原理和性能具有重要意义。
一、基本工作原理三相异步电动机的基本工作原理是利用电磁感应和电磁力相互作用的原理。
它由定子和转子两部分组成。
1. 定子:定子由三个相位相隔120度的绕组组成,每个绕组被连接到一个相位的交流电源上。
当交流电源通电时,定子的绕组中会产生交变电磁场。
2. 转子:转子由导体材料制成,通常是铜或铝。
转子内部的导体形成了一组绕组,称为转子绕组。
转子绕组与定子绕组之间存在磁场的相互作用。
当交流电源通电后,定子绕组中的交变电磁场会感应出转子绕组中的电流。
由于定子绕组和转子绕组之间存在磁场的相互作用,转子绕组中的电流会产生电磁力,使转子开始旋转。
由于定子绕组中的电流是交变的,所以转子会不断地受到电磁力的作用,从而保持旋转。
二、结构特点三相异步电动机的结构特点主要包括定子、转子和机壳三部分。
1. 定子:定子通常由一组三相绕组和铁芯组成。
绕组通过固定在定子槽中的方法固定在铁芯上。
绕组的数量和连接方式与电机的功率和转速有关。
2. 转子:转子一般由铁芯和绕组组成。
转子绕组通常是通过槽和导条的形式固定在铁芯上。
转子绕组的数量和连接方式也与电机的功率和转速有关。
3. 机壳:机壳是电机的外壳,通常由铸铁或铝合金制成。
机壳的作用是保护电机内部的部件,同时起到散热和隔离的作用。
三、工作特性三相异步电动机具有一些特殊的工作特性。
1. 转速:三相异步电动机的转速与电源的频率和极数有关。
当电源频率恒定时,电动机的转速与极数成反比。
这意味着可以通过改变电源频率或改变电动机的极数来实现不同的转速要求。
2. 启动特性:三相异步电动机的启动通常需要较大的起动电流。
为了降低启动时的电流冲击,通常采用起动装置,如星角启动器或自耦变压器。
3. 转矩特性:三相异步电动机的转矩与电动机的电流成正比,并且与电动机的功率因数有关。
异步电动机结构及原理
电机结构图
一、三相异步电动机的结构
一. 三相异步电动机的结构
三相异步电动机
鼠笼式 绕线式
端盖
定子
风叶
定子 转子
定子铁芯 定子绕组 机座 转子铁芯 转子绕组 转轴
转子
风罩
(一)、定子:电 动机的静止部分称 定子,主要包括有 定子铁心、定子绕 组、机座等部件,
(1)定子铁心
S
在单相异步电动机的定子绕组通入单
相交流电,电动机内产生一个大小及方
向随时间沿定子绕组轴线方向变化的磁
场,称为脉动磁场。
N
若能给单相异步电动机一个外力使它转动起来
,则顺时针旋转磁场B1和逆时针旋转磁场B2产生的合成电磁转 矩不再为零,在这个合成转矩的作用下,即使不需要其它的外
在因素,单相异步电动机仍将沿着原来的运动方向继续运转。
异步电动机结构及原理
主要内容:
一、三相异步电动机的结构
(一)、定子:(1)定子铁心(2)定子绕组(3)绕组绝缘: (二)、转子:(1)转子铁心:(2)绕线式转子:(3)绕线式转子:(4)转轴 (三)、机座: (四)、其它附件(1)端盖: (2)轴承: (3)轴承端盖:(4)、风扇
(5)、风扇护罩(6)、接线盒及接线柱:(7)、铭牌: (8) 、异步电动机的型号:
接法 Δ
绝缘等级 B
工作方式 连续
工作制 S1
B级绝缘
编号
××电机厂
Y表示异步机,132(mm)表示 机座中心高度;M代表中机座(L 长机座、S短机座)。
额定功率指的是电动机输出的机 械功率。
额定电压、电流均指电动机额定 运行情况下的定子线电压、线电 流的数值。
额定转速指的是电动机转子的转 速n 。
异步电动机工作原理
异步电动机工作原理1.异步电动机的结构2.异步电动机的工作原理当三相交流电源接通时,通过定子绕组产生旋转磁场。
旋转磁场的频率由电源的频率决定,通常为50Hz或60Hz。
旋转磁场的方向会随着时间发生变化,通常按照正弦曲线变化。
当异步电动机接通电源后,转子处于静止状态。
此时,在定子绕组中形成一个旋转磁场。
根据电磁感应定律,这个旋转的磁场会在转子中感应出感应电动势。
3.转子的运转由于转子中有导体存在,感应电动势会在导体中产生电流。
这个电流会在转子中形成一个磁场,与旋转磁场相互作用。
根据洛伦兹力的原理,当两个磁场相互作用时,会产生力使物体运动。
所以,在异步电动机中,转子会受到洛伦兹力的作用,开始旋转。
由于转子是由导体组成的,它也会在磁场中产生电流。
这个电流会产生一个自己的磁场,与旋转磁场相互作用。
这个交互作用是一个循环的过程。
通常情况下,转子的旋转速度会稍慢于旋转磁场的速度。
这是因为转子中的电流引起的磁场需要一定的时间来产生,这会导致转矩产生滞后。
所以,转子的旋转速度始终会稍慢于旋转磁场的速度。
4.转子的运转稳定性在转矩滞后的作用下,转子会持续加速,直到达到与旋转磁场同步旋转的速度。
一旦达到同步速度,转矩滞后将不能继续加速转子,转子的旋转速度将保持稳定。
然而,在实际应用中,在任何时间点上,转子的速度都有可能与旋转磁场不完全同步。
这种情况会导致转矩的变化,从而引起电机的振动和噪音。
为了避免这种情况,通常采用控制器来调节电机的电流和电压,使转子保持同步。
总结:异步电动机的工作原理是基于感应电动机的原理。
当三相交流电源接通后,定子绕组会形成一个旋转磁场,感应电动势在转子中产生,并使转子开始旋转。
转矩滞后导致转子的速度稍慢于旋转磁场的速度,但一旦达到同步速度,转子的运转将保持稳定。
为了确保稳定运转,可以采用控制器调节电机的电流和电压。
异步电动机的工作原理
异步电动机的工作原理异步电动机是一种常见的电动机类型,其工作原理基于电磁感应和电动力学原理。
本文将详细介绍异步电动机的工作原理,包括电磁感应原理、转子运动原理、转子电流原理、转矩产生原理以及启动和运行过程。
一、电磁感应原理1.1 磁场的产生:异步电动机中,通过三相交流电源提供的电流在定子绕组中产生磁场。
根据电磁感应定律,当电流通过绕组时,会在绕组周围产生磁场。
1.2 磁场的转动:由于三相交流电源的相位差,定子绕组中的磁场也会随之旋转。
这种旋转磁场是异步电动机正常运行的基础。
1.3 磁场的作用:旋转磁场会感应转子中的导体产生电动势,从而产生转矩,推动转子运动。
二、转子运动原理2.1 转子结构:异步电动机的转子由导体和磁性材料组成。
导体通常采用铜或者铝,而磁性材料则用于增强磁场。
2.2 转子运动:当转子置于旋转磁场中时,由于电磁感应原理,转子中的导体味感受到旋转磁场的作用力,从而产生转矩,使转子开始旋转。
2.3 转子的惯性:转子旋转时具有一定的惯性,需要一定的时间才干达到稳定运行状态。
转子的惯性也会影响机电的启动和运行特性。
三、转子电流原理3.1 感应电流:当转子旋转时,转子中的导体味感受到旋转磁场的变化,从而产生感应电动势。
根据电动势的方向,感应电流会在导体中产生。
3.2 感应电流的作用:感应电流会产生自身的磁场,与旋转磁场相互作用,从而产生转矩。
这种转矩使得转子能够继续旋转。
3.3 转子电流的影响:转子电流的大小和方向会影响机电的转矩、效率和功率因数。
合理控制转子电流可以优化机电的性能。
四、转矩产生原理4.1 感应转矩:由于转子中的感应电流与旋转磁场相互作用,产生的转矩称为感应转矩。
感应转矩是使得转子旋转的主要力量。
4.2 转子运动的稳定性:感应转矩与机械磨擦力和负载力平衡,使得转子能够稳定运行。
转子的稳定运行与转矩的大小和负载特性有关。
4.3 转矩的调节:通过调节机电的电流、电压和频率等参数,可以实现对转矩的调节,满足不同负载条件下的工作要求。

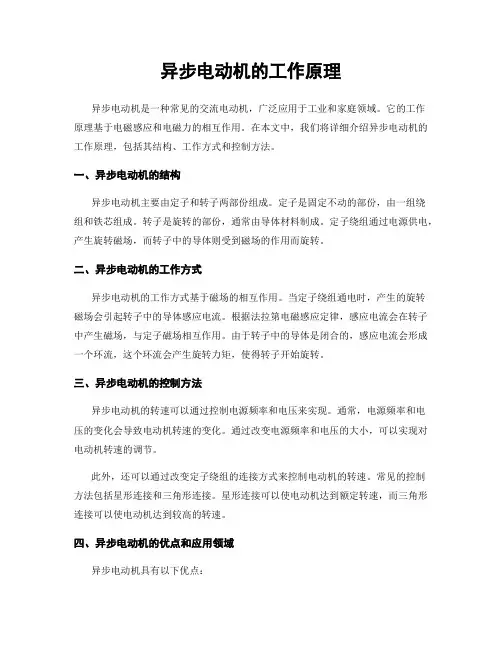

异步电动机的工作原理
异步电动机的工作原理异步电动机是一种常见的交流电动机,广泛应用于工业和家庭领域。
它的工作原理基于电磁感应和电磁力的相互作用。
在本文中,我们将详细介绍异步电动机的工作原理,包括其结构、工作方式和控制方法。
一、异步电动机的结构异步电动机主要由定子和转子两部份组成。
定子是固定不动的部份,由一组绕组和铁芯组成。
转子是旋转的部份,通常由导体材料制成。
定子绕组通过电源供电,产生旋转磁场,而转子中的导体则受到磁场的作用而旋转。
二、异步电动机的工作方式异步电动机的工作方式基于磁场的相互作用。
当定子绕组通电时,产生的旋转磁场会引起转子中的导体感应电流。
根据法拉第电磁感应定律,感应电流会在转子中产生磁场,与定子磁场相互作用。
由于转子中的导体是闭合的,感应电流会形成一个环流,这个环流会产生旋转力矩,使得转子开始旋转。
三、异步电动机的控制方法异步电动机的转速可以通过控制电源频率和电压来实现。
通常,电源频率和电压的变化会导致电动机转速的变化。
通过改变电源频率和电压的大小,可以实现对电动机转速的调节。
此外,还可以通过改变定子绕组的连接方式来控制电动机的转速。
常见的控制方法包括星形连接和三角形连接。
星形连接可以使电动机达到额定转速,而三角形连接可以使电动机达到较高的转速。
四、异步电动机的优点和应用领域异步电动机具有以下优点:1. 结构简单,创造成本低。
2. 转速范围广,适合于不同的工作场景。
3. 可靠性高,运行稳定。
由于这些优点,异步电动机被广泛应用于各个领域,包括工业生产、交通运输、家庭电器等。
例如,它可以用于驱动工厂中的机械设备,如水泵、风扇和输送带等。
在家庭中,异步电动机常用于洗衣机、冰箱和空调等家电产品中。
总结:异步电动机是一种常见的交流电动机,其工作原理基于电磁感应和电磁力的相互作用。
通过定子绕组产生的旋转磁场和转子中的感应电流相互作用,实现了电动机的旋转。
异步电动机具有结构简单、转速范围广和可靠性高等优点,被广泛应用于工业和家庭领域。
单相异步电动机的原理、结构和分类
两相绕组产生的旋转磁场
单相异步电动机
单相异步电动机在旋转磁场作用下,产生启动转矩,在其作用 下,转子顺着旋转磁场旋转方向开始转动。单相异步电动机转子旋 转以后,启动绕组就失去作用,如果此时将启动绕组的电源断开, 其工作绕组中电流产生的磁场为脉动磁场,这时脉动磁场就会在转 子上产生一个与旋转磁场转动方向一致的电磁转矩,拖动转子继续 按原来旋转方向转动下去,电动机轴上输出机械能。
单相异步电动机
二、单相异步电动机的结构及分类 1.罩极式单相异步电动机 罩极式单相异步电动机是小型单相异步电动机中最简单
的一种。罩极式单相异步电动机有凸极式和隐极式两种。
凸极式定子铁心的结构
单相异步电动机
凸极式定子铁心产生的磁通
凸极式单相异步电动机极靴下磁场的变化规律
工作绕组中
工作绕组中电流
工作绕组中
单相脉动磁场 电流正半周期产生的磁场 电流负半周期产生的磁场
单相异步电动机
一个脉动磁场可分解为大小相等、同步转速相同、旋转方向 相反的两个旋转磁场。
脉动磁场分解成两个方向相反的旋转磁场
单相异步电动机 的机械特性曲线
单相异步电动机
2.单相异步电动机的启动
产生旋转磁场的方法:在单相 异步电动机的定子铁心中,加装一 个启动绕组,并要保证工作绕组与 启动绕组是对称绕组,即两个绕组 的匝数相等、在空间上互差90°电 角度。
单相异步电动机
(1)电阻启动单相异步电动机
单相异步电动机
(2)电阻启动单相异步电动机
单相异步电动机
(3)电容启动单相异步电动机
单相异步电动机
(4)双值电容单相异步电动机
单相异步电动机
三、单相异步电动机的常用启动开关 1.电磁启动继电器
相异步电动机的基本工作原理和结构
(1)笼型转子
转子每个槽中有一根导条,在铁心两端用短路环短接,形成一个多相对称短路绕组(一个槽为一相)。如去掉转子铁心,整个绕组犹如一个“松鼠笼子”,由此得名。
大型电动机多用铜导条和铜端环组成;
中、小型电动机采用铸铝导条,连同端环、冷却用的风叶一次浇铸成型 。
是三相对称绕组,一般采用星形联结。 三相绕组的出线端分别接在三个滑环上,经电刷引出,再经串联电阻后短接起来。 转子回路串电阻,可以改善电动机的起动性能或实现电动机调速。 绕线转子
发电机运行状态 定子接电源,并用原动机拖动电机转轴顺着定子磁场方向以大于同步转速旋转, 电磁转矩方向与转子转向相反,起制动作用,即电磁转矩为制动转矩, 电机把机械能转变为电能输送给电网,
n > n1 s < 0。
电磁制动状态 定子接电源,在外力作用下电机转子逆着定子磁场方向转动, 电磁转矩方向与电机转向相反,起制动作用, 电机定子从电网吸收电能,转子从外力吸收机械能,都成为了电机损耗,
2. 定子绕组
用来固定和支撑定子铁心及端盖。 中小电机用铸铁机座,大型电机用钢板焊接而成。
3. 机座
二、转子部分
1. 转子铁心
是电机磁路的一部分; 用0.5 mm硅钢片叠成,以减少铁心损耗; 叠片外圆冲有槽,以嵌放转子绕组。 转子铁心固定在转轴上。
2. 转子绕组
有两种结构型式
鼠笼型转子——鼠笼型异步电动机
定子和转子之间气隙大小,对电动机性能影响很大。
1
变压器主磁路全部是铁心,磁阻很小,产生主磁
2
通所需励磁电流很小(2~10%)。
3
异步电机主磁路由定、转子铁心和两段气隙构成,气隙虽然很小但磁阻却很大,
异步电动机的结构和工作原理
第五章异步电动机前言:①定义:异步电机(也叫感应电机)是一种交流旋转电机,它的转速除与电网频率有关外,还随负载而变。
②应用:主要作电动机使用,如:机床;水泵;家用电器;③它的功率因数永远是滞后的。
5.1异步电动机的结构和工作原理一、异步电动机的主要用途和分类1、异步电机主要用作电动机,去拖动各种生产机械。
异步电动机的优点:结构简单、容易制造、价格低廉、运行可靠、坚固耐用、运行效率较高和具有适用的工作特征。
异步电动机的缺点:功率因数较差。
异步电动机运行时,必须从电网里吸收落后性的无功功率,它的功率因数总是小于1。
2、异步电动机的种类很多,从不同角度看,有不同的分类法:(1)按定子相数分有①单相异步电动机;②两相异步电动机;③三相异步电动机。
(2)按转子结构分有①绕线式异步电动机;②鼠笼式异步电动机。
又包括单鼠笼异步电动机、双鼠笼异步电动机和深槽式异步电动机。
此外,根据电机定子绕组上所加电压的大小,又有高压异步电动机、低压异步电动机之分。
从其它角度看,还有高起动转矩异步电机、高转差率异步电机、高转速异步电机等等。
二、异步电动机的结构1. 定子:定子铁心:0.5mm厚硅钢片叠压而成,磁路的一部分定子绕组:电磁线制而成,电路一部分机座:铸铁或钢板焊接而成(1)定子铁心是电动机磁路的一部分,装在机座里。
为了降低定子铁心里的铁损耗,定子铁心用用0.5mm厚的硅钢片叠压而成的,在硅钢片的两面还应途上绝缘漆。
下图所示为定子槽,其中(a)是开口槽,用于大、中型容量的高压异步电动机中;(b)是半开口槽,用于中型500V以下的异步电动机中;(c)是半闭口槽,用于低压小型异步电动机中。
(2)定子绕组:高压大、中型容量的异步电动机定子绕组常采用Y 接,只有三根引出线,如图(a)所示。
对中、小容量低压异步电动机,通常把定子三相绕组的六根出线头都引出来,根据需要可接成Y形或△形,如图(b)所示。
定子绕组用绝缘的铜(或铝)导线绕成,嵌在定子槽内。
异步电动机的工作原理
异步电动机的工作原理异步电动机是一种常见的电动机类型,广泛应用于工业生产和家庭用电中。
它的工作原理基于电磁感应和电磁力的相互作用,通过交流电源的供给来驱动转子转动。
1. 结构组成异步电动机由定子和转子两部分组成。
定子是固定不动的部分,由定子绕组和铁心构成。
绕组通常由若干个线圈组成,线圈上通有交流电流。
转子是旋转的部分,由导体材料制成,通常是铜条或铝条。
2. 工作原理当外部电源通电时,定子绕组中的电流会产生旋转磁场。
这个旋转磁场会穿过转子,由于转子中的导体材料也受到磁场的作用,导体内部会产生感应电流。
根据电磁感应的原理,感应电流会产生一个与旋转磁场相反的磁场。
这两个磁场相互作用,产生一个电磁力,使得转子开始转动。
3. 差动运动异步电动机的转子并不会与旋转磁场完全同步,因此被称为“异步”。
转子的转速会略低于旋转磁场的速度,这种差异被称为“滑差”。
滑差的大小取决于负载的大小和电机的设计参数。
当负载增加时,滑差会增大,转速会下降。
4. 启动和运行为了使异步电动机启动,通常需要一种启动装置。
常见的启动方式包括直接启动、星角启动和自耦变压器启动等。
启动后,异步电动机会根据负载的要求,通过调整电源的电压和频率来控制转速和转矩。
5. 优点和应用异步电动机具有结构简单、成本低、可靠性高的优点,广泛应用于各个领域。
它们被用于驱动风扇、泵、压缩机、输送机等各种设备。
异步电动机还可以通过变频器等控制装置实现调速和节能运行。
总结:异步电动机的工作原理基于电磁感应和电磁力的相互作用。
通过定子绕组中的电流产生旋转磁场,转子中的导体材料感应出一个与旋转磁场相反的磁场,从而产生电磁力驱动转子转动。
异步电动机的转速略低于旋转磁场的速度,这种差异称为滑差。
异步电动机具有结构简单、成本低、可靠性高的优点,广泛应用于各个领域。
单相异步电动机结构与工作原理
单相异步电动机结构与工作原理单相异步电动机是一种常见的电动机,在家庭和工业应用中广泛使用。
本文将介绍单相异步电动机的结构和工作原理。
一、单相异步电动机的结构单相异步电动机一般由转子、定子、端盖、轴承、风扇,以及连线板等组成。
其中,定子和转子是单相异步电动机最核心的组件。
1. 定子单相异步电动机的定子一般由一个圆柱形的铁芯(又称铁心)和绕在铁心上的线圈组成。
铁心负责固定线圈,而线圈则通过电磁作用力产生旋转力。
2. 转子单相异步电动机的转子一般也是由圆柱形的铁芯和绕在铁芯上的线圈组成。
不同的是,转子的线圈不是直接与电源相连,而是通过定子上的线圈和电源产生交互作用。
3. 端盖和轴承单相异步电动机的端盖被用来保护转子和定子。
而轴承则被用来支撑转子和定子并减少摩擦。
端盖和轴承的材料通常是金属或塑料。
4. 风扇单相异步电动机的风扇用来产生强制对流并防止电机过热。
风扇的材料通常是塑料或金属。
5. 连线板单相异步电动机的连线板被用来将线圈连接到电源。
它通常包含一个或多个接线柱和几条导线。
二、单相异步电动机的工作原理单相异步电动机的工作原理基于电磁感应和磁场相互作用。
当电压被施加在定子线圈上时,线圈会产生一个交变的磁场。
这个磁场会引起转子线圈中的电流。
转子线圈中的电流产生的磁场会与定子的磁场相互作用,从而产生一个旋转力。
这个旋转力越强,转子转速也就越快。
当转子开始旋转,它的旋转运动会产生一个旋转磁场。
这个旋转磁场会相对于定子线圈的磁场受到异步响应。
这种异步响应导致了转子始终低于定子旋转速度的现象。
为了防止转子达到过高的速度,单相异步电动机通常使用起动电容器或偏置电容器。
这些电容器将相位差引入定子线圈中,从而使转子的速度始终保持与定子一致。
异步电机结构及工作原理
异步电机结构及工作原理朋友们!今天咱们来唠唠异步电机这个在工业和日常生活中都超级常见的东西。
先说说异步电机的结构吧。
异步电机主要有两个大的部分,一个是定子,另一个是转子。
这就像是一个电机的身体和心脏一样,各有各的重要性。
定子呢,就像是电机的外壳部分的重要组成。
它主要由定子铁芯、定子绕组和机座组成。
定子铁芯是由一片片很薄的硅钢片叠压而成的,你可别小瞧这些硅钢片,它们的作用可大了。
硅钢片有很好的导磁性能,可以让磁场在里面顺利地通过。
定子绕组就缠绕在这个定子铁芯上,就像给铁芯穿上了一件有特殊功能的衣服。
定子绕组是用绝缘导线绕制而成的,这些绕组按照一定的规律排列,一般是三相绕组,它们是产生旋转磁场的关键所在。
机座呢,就是用来固定定子铁芯和定子绕组的,它就像一个坚实的框架,让整个定子部分稳稳当当的。
再看看转子。
转子有两种常见的类型,一种是鼠笼式转子,另一种是绕线式转子。
鼠笼式转子看起来就像是一个小笼子一样。
它是由转子铁芯和嵌在铁芯槽里的导条组成的,这些导条的两端用端环连接起来,整体看起来就特别像一个小老鼠笼子,所以才叫鼠笼式转子呢。
绕线式转子呢,它的结构稍微复杂一点。
它也是有转子铁芯,但是上面绕着三相绕组,而且这些绕组的三个端点是通过滑环和电刷连接到外部电路的。
那异步电机是怎么工作的呢?这就很有趣了。
当异步电机接通电源后,定子绕组中就会通入三相交流电。
这三相交流电会在定子铁芯内部产生一个旋转磁场。
这个旋转磁场就像一个无形的大手,以一定的速度在旋转。
这个速度被称为同步转速,它和电源的频率以及电机的磁极对数有关。
对于转子来说,当这个旋转磁场开始旋转的时候,转子绕组或者导条就会切割这个旋转磁场的磁感线。
根据电磁感应定律,只要导体切割磁感线就会产生感应电动势。
由于转子绕组或者导条是闭合的电路,所以就会产生感应电流。
这个感应电流又会在转子上产生一个磁场。
这个转子的磁场和定子产生的旋转磁场就会相互作用。
就好像是两个磁铁之间的相互吸引和排斥一样。
异步电动机的工作原理
异步电动机的工作原理引言概述:异步电动机是一种常见的电动机类型,广泛应用于各种工业领域。
它的工作原理基于电磁感应,通过交变电流产生的旋转磁场来驱动转子运动。
本文将详细介绍异步电动机的工作原理,包括定子和转子的构造、工作原理以及其应用。
一、定子的构造和工作原理1.1 定子的结构异步电动机的定子由绕组和铁芯构成。
绕组通常由若干个线圈组成,线圈中的导线绕制在定子的槽中。
铁芯则采用硅钢片制成,用于增加磁路的导磁性能。
1.2 定子的工作原理当定子绕组通电时,产生的交变电流会在定子绕组中形成旋转磁场。
这个旋转磁场的频率等于电源的频率,通常为50Hz或者60Hz。
定子绕组的磁场与转子中的永磁体或者感应体磁场相互作用,产生转矩,从而驱动转子旋转。
1.3 定子的应用定子是异步电动机的主要组成部份,其工作原理决定了电动机的性能和应用范围。
异步电动机广泛应用于家电、工业生产线、交通工具等领域,用于驱动各类机械设备的运动。
二、转子的构造和工作原理2.1 转子的结构异步电动机的转子通常由铝或者铜制成,具有导电性能。
转子的形状可以是圆柱形、鼓形或者圆锥形,其中圆柱形转子最常见。
转子上通常有若干个鼓形槽,用于安装永磁体或者感应体。
2.2 转子的工作原理当定子产生旋转磁场时,转子中的永磁体或者感应体受到磁场的作用,产生感应电动势。
根据电磁感应原理,感应电动势会导致转子中的电流流动。
这个电流与定子磁场相互作用,产生电磁力,从而使转子尾随旋转磁场运动。
2.3 转子的应用转子是异步电动机的旋转部份,其工作原理决定了电动机的转速和输出功率。
异步电动机的转子结构和材料选择根据具体应用需求进行设计,以满足不同工作环境和负载要求。
三、异步电动机的效率和控制方式3.1 异步电动机的效率异步电动机的效率取决于其设计和负载情况。
通常情况下,异步电动机的效率在70%到95%之间。
为了提高效率,可以采用优化的机电设计、高效率材料和先进的控制技术。
3.2 异步电动机的控制方式异步电动机的控制方式包括直接启动、星三角启动、变频启动等。
异步电动机的工作原理
异步电动机的工作原理异步电动机是一种常见的交流电动机,广泛应用于工业和家庭领域。
它具有结构简单、可靠性高、成本低等优点,因此被广泛使用。
本文将详细介绍异步电动机的工作原理。
一、异步电动机的结构异步电动机由定子和转子两部分组成。
定子是固定不动的部分,通常由三相绕组构成,绕组中通电产生旋转磁场。
转子是可以旋转的部分,通常由导体材料制成,通过与定子的磁场相互作用而产生转矩。
二、工作原理异步电动机的工作原理基于磁场的相互作用。
当三相交流电源接通后,定子绕组中的电流会产生旋转磁场。
这个旋转磁场会感应到转子中的导体,从而在转子中产生感应电动势。
由于转子中的导体是闭合回路,感应电动势会产生电流,这个电流会在转子中形成旋转磁场。
由于定子和转子中的磁场是旋转的,所以它们之间会相互作用。
这个相互作用会产生转矩,使得转子开始旋转。
转子的旋转速度会逐渐接近旋转磁场的速度,但永远不会完全达到。
因此,异步电动机的名称中有“异步”一词。
三、转子的类型异步电动机的转子有两种常见的类型:鼠笼型转子和绕线型转子。
1. 鼠笼型转子:鼠笼型转子由许多平行排列的导体组成,形状类似于一个倒置的鼠笼。
当定子产生旋转磁场时,磁场会感应到鼠笼型转子中的导体,从而在导体中产生电流。
由于导体是闭合回路,电流会在导体中形成环流,进而产生转矩,使得转子开始旋转。
2. 绕线型转子:绕线型转子由绕组组成,绕组中的导线与定子绕组相连。
当定子产生旋转磁场时,磁场会感应到绕线型转子中的导线,从而在导线中产生电流。
由于导线与定子绕组相连,电流会在绕线型转子中形成环流,进而产生转矩,使得转子开始旋转。
四、启动和运行异步电动机在启动时需要克服转子的惯性和转子电阻带来的阻力。
为了实现启动,通常采用启动装置,如起动电容器、起动电阻器等。
这些启动装置可以提供额外的起动转矩,帮助异步电动机顺利启动。
在运行时,异步电动机的转子速度会逐渐接近旋转磁场的速度。
当转子速度接近旋转磁场的速度时,电动机达到额定运行状态。
异步电动机的工作原理
异步电动机的工作原理异步电动机,也被称为感应电动机,是一种常见的交流电动机,广泛应用于工业和家庭领域。
它的工作原理基于电磁感应,通过交流电的供给来产生旋转力,驱动机械设备运转。
1. 结构和组成部份异步电动机主要由定子、转子、端盖、轴承和外壳等部份组成。
定子是固定部份,由电磁线圈和铁心组成。
转子是旋转部份,通常由铁心和导体构成。
2. 工作原理当交流电通过定子线圈时,产生一个旋转磁场。
这个旋转磁场的频率与电源频率相同,通常为50Hz或者60Hz。
转子中的导体味感受到旋转磁场的作用力,从而产生电流。
根据楞次定律,这个电流会产生一个反向磁场。
定子磁场和转子磁场之间的相互作用会导致转子开始旋转。
转子的旋转速度略低于旋转磁场的速度,因此称为异步电动机。
3. 启动过程在启动过程中,由于转子静止,没有感应电动势产生,因此无法启动。
为了解决这个问题,通常采用启动装置,如启动电容器或者起动电阻。
这些装置可以改变电流的相位,使得转子开始旋转。
一旦转子开始旋转,它会继续保持旋转,直到电源供电住手。
4. 转矩和效率异步电动机的转矩取决于定子磁场和转子磁场之间的相对速度。
当转矩达到最大值时,称为额定转矩。
效率是指电能转化为机械能的比例,通常在80%到95%之间。
5. 控制和调速异步电动机可以通过改变供电频率和电压来实现调速。
通过改变供电频率,可以改变旋转磁场的速度,从而改变转子的转速。
通过改变电压,可以改变电流和转矩。
此外,还可以使用变频器等设备来实现更精确的调速控制。
6. 应用领域异步电动机广泛应用于各种机械设备,如风扇、泵、压缩机、传送带、电动车等。
它们的简单结构、可靠性和较低的成本使它们成为工业和家庭领域的首选电动机。
总结:异步电动机的工作原理基于电磁感应,通过交流电的供给产生旋转磁场,从而驱动转子旋转。
启动装置可以解决启动过程中的问题。
转矩和效率是衡量异步电动机性能的重要指标。
通过改变供电频率和电压可以实现调速控制。
异步电动机原理
异步电动机原理第四章 异步电动机原理§4-1 基本工作原理与结构一、 异步电动机的基本工作原理·原理:定子旋转磁场以速度n0切割转子导体感生电动势(发电机右手定则), 在转子导体中形成电流,使导体受电磁力作用形成电磁转矩, 推动转子以转速n 顺n0方向旋转 (电动机左手定则),并从轴上输出一定大小的机械功率。
(n 不能等于n0)特点:·电动机内必须有一个以n0旋转的磁场。
-实现能量转换的前提;·电动运行时n 恒不等于n0(异步)-必要条件n<n0;·建立转矩的电流由感应产生。
-感应名称的来源。
U U V V W W 1112221W U 2V 1122绕组空间位置转子绕组展开图(星形联接)NSn 0n 异步电动机模型笼型转子ii ui vi wi uωt32π34π2π三相电流波形U U V V W W 111222ωt =Iu=ImU U V V W W 111222ωt =2π3Iv=ImU U V V W W 111222ωt =4π3Iw=Im·空间120度 对称分布的三相绕组通过三相对称的交流电流时,产生的合成磁场为极对数p=1的空间旋转磁场,每电源周期旋转一周,即两个极距;·某相绕组中电流达到最大值时,磁极轴线恰好旋转到该相绕组轴线上。
·每相空间对称分布串联线圈数增加,合成磁场磁极对数也增加: 例:由3个线圈增加到6个,依次滞后60度机械角度对称分布:U V V W W 111121221绕组空间位置U 12V W 12U 22V 22W 21W 22P=2绕组展开图(Y联接)U V W 111111U 12V 12W 12U U 2122V 21V 22W 21W 22U U V W W 2212221212ωt =0U 11U 21V W V V 212122U U V W W 2212221212ωt =U 11U 21V W V V 21212232πU U V W W 2212221212ωt =11U 21V W V V 21212234πU U V W W 2212221212ωt =2π11U 21V W V V 212122·p=2时,电源电压变化一周,磁场在空间旋转半周,即180度机械角度; 对应电角度仍为00360180=⨯p 。
异步电动机的工作原理
异步电动机的工作原理异步电动机是一种常见的交流电动机,广泛应用于工业生产和家庭用电中。
它的工作原理是基于电磁感应的原理,通过交变电流在电机中产生旋转磁场,从而驱动转子转动。
1. 电磁感应原理异步电动机的工作原理基于法拉第电磁感应定律。
当通入交变电流的线圈中,会产生交变磁场。
当交变磁场与转子中的导体相互作用时,会在导体中产生感应电动势,并引起感应电流流动。
根据洛伦兹力定律,感应电流与磁场之间会产生力的作用,从而驱动转子转动。
2. 构造和工作原理异步电动机由定子和转子两部分组成。
定子是固定的部分,通常由三组线圈组成,分别称为A相、B相和C相。
这三组线圈相互位移120度,通过交变电流通入线圈中,产生旋转磁场。
转子是可转动的部分,通常由铜条或铝条制成,铜条或铝条通过端环连接形成闭合回路。
当三相交变电流通入定子线圈时,会在定子中产生旋转磁场。
这个旋转磁场会与转子中的导体相互作用,产生感应电流。
感应电流在转子中形成一个旋转磁场,这个旋转磁场与定子的旋转磁场相互作用,从而产生力矩,驱动转子转动。
3. 工作过程当异步电动机通电后,定子中的三相线圈会产生旋转磁场。
这个旋转磁场会感应到转子中的导体,产生感应电流。
感应电流在转子中形成一个旋转磁场,这个旋转磁场与定子的旋转磁场相互作用,产生力矩。
这个力矩会使转子开始转动。
由于转子的转动速度较慢,所以转子的旋转磁场与定子的旋转磁场之间会有一个差距,称为转差。
转差会导致在转子中产生感应电动势,感应电动势会产生感应电流,感应电流会产生旋转磁场。
这个旋转磁场与定子的旋转磁场相互作用,产生的力矩会使转子加速,直到转差减小到足够小的程度。
当转差减小到足够小的程度时,转子的转动速度接近同步速度,此时转差几乎为零。
在这个状态下,转子的旋转磁场与定子的旋转磁场完全同步,不再产生转矩。
异步电动机的工作状态就是在这个接近同步速度的状态下工作。
4. 相关参数异步电动机的工作原理还与一些重要的参数相关。
异步电动机的工作原理
异步电动机的工作原理异步电动机是一种常见的电动机类型,广泛应用于各种工业和家用设备中。
它的工作原理基于电磁感应和旋转磁场的相互作用。
在本文中,我们将详细介绍异步电动机的工作原理,包括其结构、工作原理和应用。
一、异步电动机的结构异步电动机主要由定子和转子两部份组成。
1. 定子:定子是电动机的固定部份,通常由一组绕组和铁芯构成。
定子绕组通常采用三相对称的绕组,分别称为A相、B相和C相。
绕组中的每一相都由若干个线圈组成,这些线圈被连接在一起,形成一个环形的结构。
定子的铁芯用于集中磁通,提供磁场。
2. 转子:转子是电动机的旋转部份,它位于定子的内部。
通常情况下,转子由导体材料制成,如铜或者铝。
转子上的导体通常是通过绕组连接在一起,形成一个环形的结构。
转子的结构可以是鼠笼式或者绕线式。
二、异步电动机的工作原理基于电磁感应和旋转磁场的相互作用。
当三相交流电通过定子绕组时,会在定子中产生一个旋转磁场。
这个旋转磁场由三相电流的相互作用产生,每一个相位电流在不同的时间点达到峰值。
这个旋转磁场的速度称为同步速度,它与电源频率和极数有关。
当异步电动机启动时,定子绕组中的旋转磁场将产生一个感应电动势,这个电动势将在转子上产生电流。
由于转子上的导体是闭合的,这些电流将形成一个旋转磁场。
转子的旋转磁场与定子的旋转磁场相互作用,产生一个力矩,使得转子开始旋转。
由于转子的旋转速度略低于同步速度,所以称为异步电动机。
转子的旋转速度取决于负载和机电的设计。
当负载增加时,转子的速度会下降,但它仍然保持在同步速度的附近。
三、异步电动机的应用异步电动机广泛应用于各种工业和家用设备中,包括:1. 工业应用:异步电动机在工业领域中被广泛应用于泵、风扇、压缩机、机床和输送带等设备中。
由于其结构简单、可靠性高和成本低,它成为许多工业应用中的首选电动机类型。
2. 家用应用:异步电动机也用于家用设备,如家用电器、空调、洗衣机和冰箱等。
由于其高效率和可靠性,异步电动机被广泛用于家庭环境中,为人们提供舒适和便利。
异步电动机原理、结构
运行过程中出现异常响声、振 动、过热等现象,可能原因是 机械部分松动、轴承损坏、转 子不平衡等。处理方法包括紧 固机械部分、更换轴承、进行 转子动平衡等。
电机绕组绝缘损坏,可能原因 是电机过载、电压过高、轴承 损坏等。处理方法包括减轻负 载、降低电压、更换轴承等。
电机控制电路异常,可能原因 是控制元件损坏、线路接触不 良等。处理方法包括更换控制 元件、检查并修复线路等。
异步电动机原理、结 构
目 录
• 异步电动机概述 • 异步电动机的工作原理 • 异步电动机的结构 • 异步电动机的运行与控制 • 异步电动机的故障与维护
01
异步电动机概述
异步电动机的定义
总结词
异步电动机是一种利用电磁感应原理将电能转换为机械能的电机,其转子转速与电源频率不同步。
详细描述
异步电动机是一种常见的电机类型,其工作原理基于电磁感应定律。在异步电动机中,电流在定子绕 组中产生旋转磁场,该磁场与转子导体相互作用,产生转矩,使转子转动。由于转子转速与电源频率 不同步,因此被称为异步电动机。
02
异步电动机的工作原理
异步电动机的旋转原理
旋转磁场
异步电动机的旋转原理基于磁场和电 流的相互作用。当三相电流通过定子 绕组时,产生旋转磁场,该磁场与转 子导体相互作用,使转子转动。
转子转动
转子导体在旋转磁场中切割磁力线, 产生感应电动势和电流。感应电流与 磁场相互作用产生转矩,推动转子转 动。
VS
能耗制动
在电动机定子绕组中接入直流电源,产生 一个与转子旋转方向相反的力矩使电机快 速停车。能耗制动平稳、安全,但需要消 耗电能。
05
异步电动机的故障与维 护
异步电动机常见故障及处理
启动故障
相异步电动机的结构和工作原理
*
转差率的概念
2
3
4
5
6
*
*
异步电动机的三种运行状态
根据转差率大小和正负情况,异步电动机运行、发运行 和电磁制动运行三种运行状态。 电动机运行状态 当异步电动机作电动机运行时,电磁转矩为驱动性质,电磁 转矩克服负载制动转矩而做功,把从定子吸收的电功率转变 成机械功率从定子输出。电动机转速n与定子旋转磁场转速 N1同方向,且实际方向取决与负载大小。
鼠笼式电动机与绕线式电动机的的比较:
鼠笼式: 结构简单、价格低廉、工作可靠;不能人为改变电动机的机械特性。
绕线式: 结构复杂、价格较贵、维护工作量大;转子 外加电阻可人为改变电动机的机械特性。
转轴 转轴一般由中碳钢或合金钢制成,其作用是支撑转子和传递转矩,因此要求它有一定的机械强度。 气隙 气隙的大小对异步电动机的性能影响很大。为了降低电机的励磁电流和提高功率因数,气隙应尽可能做得小些,但气隙过小,将使装配困难或运行不可靠,因此气隙大小除了考虑电性能外,还要考虑便于安装。气隙的最小值常由制造加工工艺和安全运行等因素来决定,异步电动机气隙一般为0.2~2mm左右,比直流电机和同步电机定、转子气隙小得多。
转子绕组 2.转子部分 转子铁心 轴
问题:三相异步电机又是如何工作的呢?
*
制作人第三组全体人员
(一)定子(静止部分) 异步电动机定子由定铁芯、定子绕组和机座等部件组成,定子的作用是用来产生 旋转磁场的
*
*
发电机运行状态
1
如果用原电动机拖动异步电动机顺着旋转磁场的方向旋转,
2
且使电动机转速n大于同步转速n1,即n>n1,则s<0,磁场切割转
3
子导体的方向与电动机状态时相反。因此转子电势、转子电
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第五章异步电动机前言:①定义:异步电机(也叫感应电机)是一种交流旋转电机,它的转速除与电网频率有关外,还随负载而变。
②应用:主要作电动机使用,如:机床;水泵;家用电器;③它的功率因数永远是滞后的。
5.1异步电动机的结构和工作原理一、异步电动机的主要用途和分类1、异步电机主要用作电动机,去拖动各种生产机械。
异步电动机的优点:结构简单、容易制造、价格低廉、运行可靠、坚固耐用、运行效率较高和具有适用的工作特征。
异步电动机的缺点:功率因数较差。
异步电动机运行时,必须从电网里吸收落后性的无功功率,它的功率因数总是小于1。
2、异步电动机的种类很多,从不同角度看,有不同的分类法:(1)按定子相数分有①单相异步电动机;②两相异步电动机;③三相异步电动机。
(2)按转子结构分有①绕线式异步电动机;②鼠笼式异步电动机。
又包括单鼠笼异步电动机、双鼠笼异步电动机和深槽式异步电动机。
此外,根据电机定子绕组上所加电压的大小,又有高压异步电动机、低压异步电动机之分。
从其它角度看,还有高起动转矩异步电机、高转差率异步电机、高转速异步电机等等。
二、异步电动机的结构1. 定子:定子铁心:0.5mm厚硅钢片叠压而成,磁路的一部分定子绕组:电磁线制而成,电路一部分机座:铸铁或钢板焊接而成(1)定子铁心是电动机磁路的一部分,装在机座里。
为了降低定子铁心里的铁损耗,定子铁心用用0.5mm厚的硅钢片叠压而成的,在硅钢片的两面还应途上绝缘漆。
下图所示为定子槽,其中(a)是开口槽,用于大、中型容量的高压异步电动机中;(b)是半开口槽,用于中型500V以下的异步电动机中;(c)是半闭口槽,用于低压小型异步电动机中。
(2)定子绕组:高压大、中型容量的异步电动机定子绕组常采用Y 接,只有三根引出线,如图(a)所示。
对中、小容量低压异步电动机,通常把定子三相绕组的六根出线头都引出来,根据需要可接成Y形或△形,如图(b)所示。
定子绕组用绝缘的铜(或铝)导线绕成,嵌在定子槽内。
(3)机座:主要是为了固定与支撑定子铁心。
如果是端盖轴承电机,还要支撑电机的转子部分。
因此,机座应有足够的机械强度和刚度。
对中、小型异步电动机,通常用铸铁机座。
对大型电机,一般采用钢板焊接的机座,整个机座和座式轴承都固定在同一个底板上。
2. 转子:转轴:支撑转子转子铁心:0.5mm硅钢片叠压而成,磁路一部分转子绕组:笼型绕组铸铝铜条绕线式绕组: 电线绕制而成,Y接,滑环引出,外接电阻(1)转子铁心:是电动机磁路的一部分,它用0.5mm厚的硅钢片叠压而成。
铁心固定在转轴或转子支架上,整个转子的外表呈圆柱形。
(2)转子绕组:分为笼型和绕线型两类。
1)笼型转子:笼型绕组是一个自己短路的绕组。
在转子的每个槽里放上一根导体,在铁心的两端用端环连接起来,形成一个短路的绕组。
如果把转子铁心拿掉,则可看出,剩下来的绕组形状像个松鼠笼子,如图(a)所示,因此又叫鼠笼转子。
导条的材料有用铜的,也有用铝的。
2)绕线型转子:绕线型转子的槽内嵌放有用绝缘导线组成的三相绕组,一般都联接成Y形。
转子绕组的三条引线分别接到三个滑环上,用一套电刷装置引出来,如图所示。
这就可以把外接电阻串联到转子绕组回路里去,以改善电动机的启动性能或调节电动机的转速。
与笼型转子相比较,绕线型转子结构稍复杂,价格稍贵,因此只在要求起动电流小,起动转距大,或需平滑调速的场合使用。
3. 气隙:磁路的一部分, 异步电动机的气隙比同容量直流电动机的气隙小得多,在中、小型异步电动机中,气隙一般为0.2~1.5mm左右。
δ↓→Im ↓→Nϕcos↑但易发生扫膛现象δ↑→Im ↑→Nϕcos↓三、异步电动机的铭牌数据三相异步电动机的铭牌上标明电机的型号、额定数据等。
1、三相异步电动机的型号电机产品的型号一般采用大写印刷体的汉语拼音字母和阿拉伯数字组成。
其中汉语拼音字母是根据电机的全名称选择有代表意义的汉字,再用该汉字的第一个拼音字母组成。
例如:Y 112S-6极数6极短机座规格代号:中心高112mm我国生产的异步电动机种类很多,下面列出一些常见的产品系列。
•Y系列为小型鼠笼全封闭自冷式三相异步电动机。
用于金属切削机床、通用机械、矿山机械、农业机械等。
也可用于拖动静止负载或惯性负载较大的机械,如压缩机、传送带、磨床、锤击机、粉碎机、小型起重机、运输机械等。
•JQ2 和JQO2系列是高起动转矩异步电动机,用在起动静止负载或惯性负载较大的机械上。
JQ2 是防护式和JQO2是封闭式的。
•JS系列是中型防护式三相鼠笼异步电动机。
•JR系列是防护式三相绕线式异步电动机。
用在电源容量小、不能用同容量鼠笼式电动机起动的生产机械上。
•JSL2 和JRL2系列是中型立式水泵用的三相异步电动机,其中JSL2 是鼠笼式,JRL2是绕线式。
JZ2 和JZL2系列是起重和冶金用的三相异步电动机,JZ2是鼠笼式,JZL2是绕线式。
•JD2 和JDO2系列是防护式和封闭式多速异步电动机。
•BJO2 系列是防爆式鼠笼异步电动机。
•JPZ系列是旁磁式制动异步电动机。
•JZZ系列是锥形转子制动异步电动机。
•JZT系列是电磁调速异步电动机。
其他类型的异步电动机可参阅产品目录。
• 2、异步电动机的额定值:异步电动机的额定值包含下列内容:(1)额定功率 PN 电动机在额定运行时轴上输出的机械功率,单位是kw。
(2)额定电压 UN 额定运行状态下加在定子绕组上的线电压,单位为V。
(3)额定电流IN 指电动机在定子绕组上加额定电压、轴上输出额定功率时,定子绕组中的线电流,单位为A。
(4)额定频率f 指我国规定工业用电的频率是50Hz。
(5)额定转速n 指电动机定子加额定频率的额定电压,且轴端输出额定功率时电机的转速,单位为r/min 。
(6)额定功率因数指电动机定子加额定负载时,定子边的功率因数。
四、异步电动机的工作原理三相异步电动机定子接三相电源后,电机内便形成圆形旋转磁动势,圆形旋转磁密,设其方向为逆时针转,如图所示。
若转子不转,转子鼠笼导条与旋转磁密有相对运动,导条中有感应电动势e,方向由右手定则确定。
由于转子导条彼此在端部短路,于是导条中有电流,不考虑电动势与电流的相位差时,电流方向同电动势方向。
这样,导条就在磁场中受力f,用左手定则确定受力方向,如图所示。
转子受力,产生转矩T ,为电磁转矩,方向与旋转磁动势同方向,转子便在该方向上旋转起来。
转子旋转后,转速为n ,只要n <n1(n1为旋转磁动势同步转速),转子导条与磁场仍有相对运动,产生与转子不转时相同方向的电动势、电流及受力,电磁转矩T 仍旧为逆时针方向,转子继续旋转,稳定运行在T=TL 情况下。
5.2、异步电动机的运行分析一、 三相异步电动机运行时的电磁关系正常情况下,电机转子总是旋转的,但是为了分析问题的方便,在这里我们首先从转子静止出发进行分析。
1. 转差率定义:11n nn s -= 式中n 1—旋转磁场的转速(同步转速) n —转子的转速当0<n<n 1时,即0<s<1时,电机为电动运行状态(电能→机械能)当 n>n 1时,即 0>s 时,电机为发电运行状态(机械能→电能)当 n<0时,即 s >1 时,电机为电磁制动运行状态(机械能和电能→热能)2. 分析:(i 1a 的方向必与i 2a 的方向相反) (1)电机运行状态:n<n 1 ,e 1与e 2同方向 ,i 2a 与e 2同方向 ,i 2a →Te 与n 同方向(驱动性质),i 1a 与i 2a 反向→i 1a 与e 1反方向,因i 1a 由u 1产生,即i 1a 与u 1同方向,所以从电网吸收电能.(2)发电运行状态若原动机使n>n 1 →s 为负→e 2和i 2a 反向(与电机比) →T e 反向(T e 与n 反方向)(制动性质),又因i 2a 反向→i 1a 反向→i 1a 与e 1同方向(注e 1未变) →i 1a e 1为正→输出电能 (3)电磁制动运行状态若T 1驱动转子以反方向旋转,则切割方向同电动运行状态→e 1,e 2,i 1a ,i 2a ,T e 同电机运行状态,因T e 与n 1同方向,但与n 反方向(制动性质),所以T1必须输入机械功率.又因e 1与i 1a 反向→i 1a e 1为负→从电网吸收电功率. 3、 空载运行时的磁动势和磁场1)主磁通Φ0: ①作用:传递能量的媒介作用;②路径:定子—气隙—转子—气隙—定子。
2)漏磁通Φσ: ①不起传递能量的媒介作用,只起电抗压降的作用; ②包括:槽部漏磁通、端部漏磁通和高次谐波。
二、负载运行时的磁动势和磁场 1.转子电动势的频率:12sf f =;2.转子绕组的感应电动势:2222244.4sE k N f E w S =Φ=;3.转子绕组的电阻和漏抗:忽略集肤效应,认为2r 不变; 22122222sx L sf L f x S ===ππ;4.转子绕组的电流:正常运行时,转子端电压U 2=0,2222222jsx r E s jx r E I S S +=+=⋅⋅⋅;有效值:222222)(sx r sE I +=;*结论:转子电流I 2随S 的增加而增加。
5.转子绕组的功率因数:222222)(cos sx r r +=ψ*结论:转子功率因数随S 的增加而减小。
6.转子磁动势的转速:2F 相对转子速度:11226060sn psf p f n =⋅==2F 相对定子速度:112n n sn n n =+=+**1F 与2F 相对静止。
三、磁动势平衡方程1.磁动势形式:021F F F =+2.电流形式:L I I I 101⋅⋅⋅+=四、三相感应电动机的电压方程和等效电路 1、电动势平衡方程方程:)(11111jx r I E U ++-=⋅⋅⋅ )(02222S S jx r I E +-=⋅⋅ m m m Z I jx r I E 001)(⋅⋅⋅-=+-=m Z 的物理意义与变压器的相同,但由于气隙的存在,比变压器的小。
例:已知:一台三相异步电动机,在额定转速下运行,m in /1470r n N =,电源频率Hz f 501=,试求:1)转子电流频率2f ;2)定子电流产生的旋转磁动势以什么速度切割定子?又以什么速度切割转子?3)由转子电流产生的转子磁动势以什么速度切割定子?又以什么速度切割转子?2、等效电路 (1)折算折算原则:①保持F2不变,只要使等效前后转子电流的大小和相位相等即可;②等效前后转子电路的功率和损耗相等。
折算方法:222222222222221r s s jx r E jx sr E jsx r E s jx r E I S S -++=+=+=+=⋅⋅⋅⋅⋅**①附加电阻21r ss-的物理意义:模拟转轴上总的机械功率; ②转子方程为:)(22222jx r I E U +-=⋅⋅⋅2221r ssI U -=⋅⋅ (2)转子绕组折算说明:原则和方法与变压器相同。
