电气设备绝缘电阻、和吸收比及极化指数
绝缘试验中,测量极化指数、吸收比的用途及合格标准
绝缘试验中，测量极化指数、吸收比的用途及合格标准本文关键词：吸收比极化指数绝缘电阻吸收比多少合格吸收比与极化指数的特征极化指数和吸收比是用来鉴别大型电气设备绝缘性能，小容量电气设备测量绝缘电阻即可，吸收比和极化指数是两个不同时间下绝缘电阻的比值，与设备的尺寸无关，消除尺寸、结构的影响，并且与温度基本无关，无须换算，反应电气设备的局部和整体缺陷。
绝缘电阻吸收比吸收比指的是在同一次试验中，用数字兆欧表测得60s与15s时的绝缘电阻值之比，由于给设备加直流电压的时间长度不同，对设备的潮湿等状况影响也不同，因此比较两个时间比值，可以判断设备是否是因为潮湿的原因影响了绝缘电阻，绝缘受潮时吸收比最小值为1，干燥时吸收比均大于1，吸收比试验，通常用于电容量较大的电气设备，小型电气设备测量绝缘电阻即可。
吸收比和极化指数合格范围极化指数在比值不低于1.5，R60s大于10000MΩ时，极化指数忽略，吸收比比值大于1.3或1.2即合格，吸收比不合格时应测量极化指数，二者取其一。
绝缘电阻极化指数极化指数PI是指在同一次试验中，加压10min时的绝缘电阻值与加压1min时的绝缘电阻值之比。
《电气装置安装工程电气设备交接试验标准》（GB 50150-2006），7.0.9第4条，变压器电压等级为220kV及以上且容量为120MVA及以上时，宜用5000V兆欧表测量极化指，测得值与产品出厂值相比应无明显差别，在常温下不小于1.3。
吸收比和极化指数都与绝缘电阻有关，当给被试物施加一定的直流电压后，在直流电压的作用下流过被试物绝缘介质的电流，通常由电容电流、介质吸收电流和电导(泄漏)电流三部分组成，其中，电容电流是由绝缘介质弹性极化引起的，绝缘介质的极化过程很快，电容电流只是在直流电压加到绝缘介质上的瞬间出现，然后很快衰减为零，电容电流的大小主要由外加电压的高低、电源内阻的大小、绝缘材料的材质、几何尺寸、结构等因素决定，与介质的绝缘能力无关。
绝缘电阻测试仪测量吸收比和极化指数作用
绝缘电阻测试仪测量吸收比和极化指数作用
绝缘电阻测试仪测量吸收比和极化指数作用。
一、什么是吸收比和极化指数
1、吸收比：在同一次绝缘电阻试验中，1分钟时的绝缘电阻值与15秒时的绝缘电阻值之比。
2、极化指数：在同一次绝缘电阻试验中，10分钟中时的绝缘电阻值与1分钟时的绝缘电阻值之比值。
二、绝缘电阻测试仪测量吸收比与极化指数的意义
在绝缘电阻测试中,某一个时刻的绝缘电阻值是不能全面反映被试品绝缘性能好坏的,绝缘材料在加上高压后均存在对电荷的吸收比过程和极化过程.所以,电力系统要求在主变压器、电缆、电机等绝缘测试中应测量吸收比和极化比来判定绝缘状况的优劣.
绝缘电阻测量中吸收比或极化指数能反映发电机或主变压器绝缘的受潮程度。
绝缘受潮后吸收比值或极化指数降低，因此它是判断绝缘是否受潮的一个重要指标。
绝缘电阻、吸收比、极化指数的测量时,应当选择合适的数字兆欧表,在这里为大家推荐一款功能强大性能优良的兆欧表数字绝缘电阻测试仪，如想了解更多请点击数字绝缘电阻测试仪的操作方法。
以上是为大家讲解的绝缘测试中吸收比与极化指数应用和意义。
现场绝缘试验实施导则
现场绝缘试验实施导则绝缘电阻、吸收比和极化指数试验DL474.1-92中华人民共和国能源部佃92-11-03批准1993-04-01 实施1主要内容和适用范围1.1本导则提出了绝缘电阻、吸收比和极化指数试验所涉及的仪表选择、试验方法和注意事项等一系列技术细则，贯彻执行有关国家标准和能源部《电气设备预防性试验规程》的相应规定。
1.2本导则适用于在发电厂、变电所、电力线路等现场和在修理车间、试验室等条件下对高、低压电气设备绝缘进行绝缘电阻、吸收比和极化指数试验。
2试验内容2.1绝缘电阻测量电气设备的绝缘电阻，是检查设备绝缘状态最简便和最基本的方法。
在现场普遍用兆欧表测量绝缘电阻。
绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
用兆欧表测量设备的绝缘电阻，由于受介质吸收电流的影响，兆欧表指示值随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。
2.2吸收比和极化指数吸收比心为60s绝缘电阻值(R60S)与15s绝缘电阻值(R15S)之比值，即K __?603K1 _R15scaH)nt8060拒2ffl]Qfl图1某台发电机绝缘电阻R与时间t的关系1—干燥前15C；2—干燥结束时735C；3 —运行72h后，并冷却至27 C对于大容量和吸收过程较长的变压器、发电机、电缆等，有时R60s/R l5s吸收比值尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min（R伽in）和R lmin（R lmin）时绝缘电阻的比值K，称作绝缘的极化指数K _ R10minK2K在工程上，绝缘电阻和吸收比（或极化指数）能反映发电机或油浸变压器绝缘的受潮程度。
绝缘受潮后吸收比值（或极化指数）降低（如图1），因此它是判断绝缘是否受潮的一个重要指标。
应该指出，有时绝缘具有较明显的缺陷（例如绝缘在高压下击穿），吸收比值仍然很好。
电气设备的预防性试验教材
（1）绝缘电阻。读数时间为1min。数值应归算到 同一温度和过去值相比较，即存在一个温度修正 的问题。它可以发现绝缘的整体和贯通性受潮、 贯通性的集中缺陷。对局部缺陷反映不灵敏。 （2）吸收比。采用读数为1min和15S（或30S） 绝缘电阻的比值。我国采用15S。该值和温度无 关，不用进行温度的换算，便于比较。可以较好 地判断绝缘是否受潮，适用于容量较大的设备。 （3）极化指数。采用读数为10min和1min的绝缘 电阻的比值。该值和温度无关，不用进行温度的 换算，便于比较。可以很好地判断绝缘受潮。适 用于各种电气设备绝缘系统，特别是干式绝缘系 统，如旋转电机、电缆、干式变压器等。
（3）表面状态的影响。表面的污染、受潮使绝缘物的表面电阻 率下降，从而使绝缘电阻也下降。测试品表面容易附着灰尘 或油污等污秽物质，这些污秽物质大多能够导电，使绝缘物 表面电阻降低，但这不代表绝缘体的真实情况。针对这一情 况，通常要用清扫手段，把绝缘体表面揩拭干净，这样被测 试物的绝缘电阻值就会大大提高。 （4）试验电压大小的影响。 （5）电气设备上剩余电荷的影响。重复测量时，由于残余电荷 的存在，使重复测量时所得到的充电电流和吸收电流比前一 次小，造成绝缘电阻假增现象。因此，每测一次绝缘电阻后， 应将被测试品充分放电，做到放电时间大于充电时间，以利 于残余电荷放尽。 （6）兆欧表容量的影响。 （7）接线和表计型式的影响。操作方法 兆欧表使用不当，会 使得数据不准确，因此，可选择合适电压等级的兆欧表。接 线要正确(测量端接表的“L"端，接地端接表的“E”端，屏 蔽端接表的“G”端)，驱动转速为120转／分。只有通过正确 的操作方法，才能测得一个比较真实的试验数据。

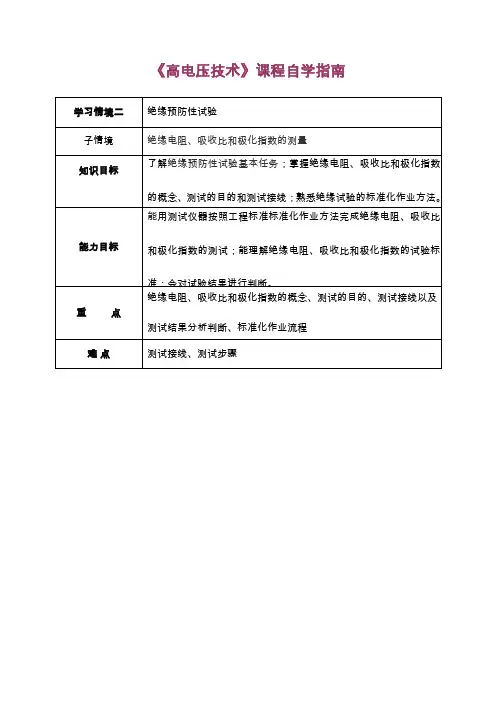

1绝缘预防性试验基本任务及绝缘电阻吸收比和极化指数的测量
1、手摇式兆欧表：本质上是手摇发电机。
2、电子指针式兆欧表、数显式兆欧表：将直流电源（蓄电池或干电池）采用高频 开关脉冲宽度调制（PWM），经内部倍压整流输出直流高压。
3、智能绝缘电阻测试仪：可同时测量与显示绝缘电阻、吸收比和极化指数，能存 储数据。
接线要求：被试品绝缘接在L和E之间，G接屏蔽环以消除秒面泄漏电流的影响。
工程上，绝缘电阻需进行温度折算，吸收比3和极化指数3不用温度校正。
2、试验的作用
测量绝缘电阻和吸收比（或极化指数）能发现绝缘中的贯穿性导电通道、整体受潮 和表面污垢（比较接入G端和不接入G端两种情况）等缺陷。但不能发现绝缘中的局部 损伤、裂缝、分层脱开、内部含有气隙等局部缺陷，这是因为兆欧表的输出电压较低， 在低电压下此类缺陷对测量结果影响很小。
1、绝缘电阻、吸收比、极化指数
绝缘电阻:在绝缘结构的两个电极之间施加的直流电压与流经该对电极的泄流电流 之比。考核指标通常是指60s时的绝缘电阻值。
吸收比：在同一次试验中，60s时的绝缘电阻值与15s时的绝缘电阻值之比，能灵 敏地发现绝缘受潮。
极化指数：指在同一次试验中，10min时的绝缘电阻值与1min（即60s）时的绝缘 电阻值之比。
（三）测试方法与试验结果分析判断
1、测试方法：选设备、断开各侧的并放电、去污、兆欧表短路开路检查、接线、 测试读数、拆线放电。
2、测试结果分析判断
（1）测试参数温度换算后于规程比较
（2）测试参数进行“三比较”，即与出厂、交接、历年、大修前后和耐压试验前 后的数值进行比较，与同型设备进行比较，与同一设备相间比较。
（3）对电容量比较大的高压电气设备，主要以吸收比和极化指数的大小为判断依 据。如果吸收比和极化指数有明显的下降，说明绝缘严重受潮或油质严重劣化。
电气设备预防性试验相关知识培训讲解
测量应注意的事项：
1 对同一台设备的历次测量，最好使用同一只兆欧表， 以消除由于不同的兆欧表输出特性不同给测量结果 带来影响。
2 当所测绝缘电阻过低时，能分解的设备应进行分解 试验，找出绝缘电阻最低的部位。
3 设备绝缘电阻受温度的影响较大，测量结果应在相 近的温度或换算至相同的温度下进行纵、横比较。 在环境温度低于5℃时，不宜进行绝缘测量和换算。
绝缘电阻和吸收比(或极化指数)能反映发 电机或油浸变压器绝缘的受潮程度。绝缘受 潮后吸收比值（或极化指数）降低，因此它 是判断绝缘是否受潮的一个重要指标。
绝缘电阻试验使用仪表
最常用的测量仪表是兆欧表。兆欧表按电源 型式通常可分为发电机型和整流电源型两大类。 发电机型一般为手摇（或电动）直流发电机或 交流发电机经倍压整流后输出直流电压；整流 电源型由低压50HZ交流电（或干电池）经整 流稳压、晶体管振荡器升压和倍压整流后输出 直流电压。
测量介质损耗因数
电介质在交流电压作用下，除电导和 周期性缓慢极化引起的损耗外，有时 可能产生游离损耗，即电晕和局部放 电损耗，这些损耗统称为介质损耗。 介质损耗因数tanδ的测量，习惯上简 称“介损试验”。tanδ是绝缘品质的 重要指标，tanδ越小意味着介质损耗 越小。
介质在交流电压作用下，通常把绝缘 介质看成由一个等值电阻R和一个等 值无损耗电容C并联组成的电路，如 图所示，通过介质的总电流Ì是由通过 R的有功电流ÌR和通过C的无功电流ÌC 所组成。ÌR流过电阻R所产生的功率代 表全部的介质损耗, ÌR越大,介质损耗 越大。
电压互感器测量
通过电压互感器将高压变换为低电压，然后用普 通低压电压表测量，测量范围由互感器电压等级 决定。精密测量用互感器一般在200千伏以下， 可与准确度高的仪表配合，作为校正其它测量装 置之用。
变压器绝缘电阻及吸收比、极化指数检测
变压器绝缘电阻及吸收比、极化指数检测绝缘电阻试验是对变压器主绝缘性能的试验，主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等影响程度，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，是变压器能否投运的主要参考判据之一。
1．绝缘电阻的试验原理变压器的绝缘电阻对双绕组结构而言是表征变压器高压对低压及地、低压对高压及地、高压和低压对地等绝缘在直流电压作用下的特性。
它与上述绝缘结构在直流电压作用下所产生的充电电流、吸收电流和泄漏电流有关。
变压器的绝缘结构及产这三种电流的等效电路如图2—6所示。
图2—6 绝缘介质的等效电路U-一外施直流电压；C1一等值几何电容；C、R一表征不均匀程度和脏污等的等值电容、电阻；Rl 一绝缘电阻；iC1－电电流；iCR一吸收电流；iRi一泄漏电流；i一总电流(1)充电电流是当直流电压加到被试晶上时，对绝缘结构的几何电容进行充电形成的电流，其值决定于两极之间的几何尺寸和结构形式，并随施加电压的时间衰减很快。
当去掉直流电压时相反的放电电流。
电路中便会产生与充电电流极性(2)吸收电流是当直流电压加到被试品上时，绝缘介质的原子核与电子负荷的中心产生偏移，或偶极于缓慢转动并调整其排列方向等而产生的电流，此电流随施加电压的时间衰减较慢。
(3)泄漏电流是当直流电压加到被试品上时，绝缘内部或表面移动的带电粒子、离子和自由电子形成的电流，此电流与施加电压的时间无关，而只决定于施加的直流电压的大小。
总电流为上述三种电流的合成电流。
几种电流的时间特性曲线如图2—7所示。
图2—7直流电压作用下绝缘介质中的等值电流i－总电流；i1－吸收电流；i2充电电流；i3泄漏电流变压器的绝缘电阻是表征同一直流电压下，不同加压时间所呈现的绝缘特性变化。
绝缘电阻的变化决定于电流i的变化，它直接与施加直流电压的时间有关，一般均统一规定绝缘电阻的测定时间为一分钟。
因为，对于中小型变压器，绝缘电阻值一分钟即可基本稳定；对于大型变压器则需要较长时间才能稳定。
绝缘电阻、吸收比、极化指数
电力变压器绝缘电阻、吸收比与极化指数一、工作目的电力变压器是发电厂、变电站和用电部门最主要的电力设备之一，是输变电能的电器。
测量绕组绝缘电阻、吸收比和极化指数，能有效地检查出变压器绝缘整体受潮，部件表面受潮脏污，以及贯穿性的集中行缺陷，如瓷瓶破裂、引线接壳、器身内有金属接地等缺陷。
二、工作对象SL7-1000/35型电力变压器三、知识准备见第三篇第XXX章XXXXXX标题四、工作器材准备10 放电棒1支11 接地线2根12 短路铜导线2根13 高压引线1根14 低压引线1根五、工作危险点分析见第一篇第二章通用危险点六、工作接线图上图为低压对高压及地的绝缘电阻，吸收比与极化指数测试的接线图：将非被试绕组短路接地；兆欧表的输出L端接被试品端，E端接地，G端接屏蔽测量顺序为：1)低压对高压及地（abco短路接兆欧表的输出L端）2)高压对低压及地（ABCO短路接兆欧表的输出L端）1)高压、低压对地（ABCO与abco短路接兆欧表的输出L端）七、工作步骤1）检查兆欧表，将其水平放稳。
2）高压线接“L”端子，低压线接“E”端子。
接通电源，电压设置为5000V。
用导线瞬时短接“L”和“E”端子，按“启动”按钮，其指示应为“0”。
按“停止”按钮。
关掉电源。
3）“L”和“E”端子开路时，接通电源，电压设置为5000V，按“启动”按钮，指示应指“∞”。
按“停止”按钮，关掉电源。
4）将兆欧表的接地端与被试品地线连接。
5）兆欧表的高压端上接屏蔽连接线，另一端悬空，再次接通电源，指示应无明显差异。
6）将高压侧A、B、C、O用短路铜导线短接起来，同理低压短接。
7）将非测试绕组接地；先接接地端，后接被试品端。
8）将兆欧表接地；先接接地端。
9）使用专用带屏蔽的绝缘护套线，一端接“L”，“G”接屏蔽，别一端接被试品的测量端。
10）接通电源，选择电压5000V，按“启动”键测试。
测试1min。
测试完毕后按“停止”键。
11）记录试验结果，若吸收比合格，则不需测极化指数。
绝缘电阻的测量---李旺
在高压高阻的测试环境中，为什么要求仪表接“G”端 连线？ 在被测试品两端加上较高的额定电压，且绝缘阻值较 高时，被测试品表面受潮湿，污染引起的泄漏较大， 示值误差就大，而仪表“G”端是将被测试品表面泄漏 的电流旁路，使泄漏电流不经过仪表的测试回路，消 除泄漏电流引起的误差。
能不能用兆欧表直接测带电的被测试品，结果有什么 影响，为什么？
3、使用手摇式的摇动手柄时，应由慢渐快，均匀加速到 120r／min，并注意防止触电。摇动过程中，当出现指针已 指零时，就不能再继续摇动，以防表内线圈发热损坏。
SUCCESS
THANK YOU
2020/6/1
1、测量前断开被试设备与其他设备的电气联系， 停止该设备上的其他工作，有可能接触带电设备 的地方应派专人看守。
2、试验前作好规范记录（包括试验电压），测量 完毕后应及时作好数据记录，并进行判断。
3、升压站测试应考虑电磁场的干扰，要选用对电 磁场屏蔽性能较好的设备，否则有时测量不出一 个定值。
4 、测试前不忘记检查兆欧表是否合适、测量档 位是否正确，是否有有效合格证、校零和无穷大 的检查。
每测完一次绝缘电阻后，应将被试品充分 放电。放电时间应大于充电时间，以利将剩余 电荷放尽。
否则，在重复测量时，由于剩余电荷的 影响，其充电电流和吸收电流将比第一次测量 时小，因而造成吸收比减小，绝缘电阻值增大 的虚假现象。
二、影响绝缘电阻的因素和分析判断
4、分析判断 ：
I、所测的绝缘电阻应等于或大于一般容许的 数值。
II、将所测得的绝缘电阻值进行横向和纵向比 较，比较结果均不应有明显的降低或较大的差异 。否则应引起注意，对重要的设备必须查明原因 。
III、对电容量比较大的高压电气设备的绝缘状 况，主要以吸收比值和极化指数的大小为判断的 依据。如果吸收比和极化指数有明显下降者，说 明绝缘受潮，或油质严重劣化。
绝缘电阻,吸收比,极化指数
3)绝缘电阻大于10000 MΩ时，吸收比不低于1.1或极化指数不低于1.3
应当指出：只有当绝缘缺陷贯通于两极之间，测得其绝缘电阻时才会有明显的变化。若设备绝缘只是局部缺陷，而两极之间仍保持有部分良好绝缘时。绝缘电阻降低很少，甚至不发生变化。因此不能检出收比时，应该说到绝缘电阻极化指数。
绝缘电阻,在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比。R=U/I，常用单位：（MΩ）兆欧
吸收比K在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。用字母K来表示。
极化指数PI在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。用字母P来表示。
绝缘材料的绝缘电阻并不是一个恒定的值，当绝缘材料吸收水份或表面有灰尘或瓷件表面有污垢时，绝缘材料的绝缘电阻就会大大地降低。绝缘电阻之所以会降低是由于吸收水份受脏后相当于并联了一个相当数值的电阻，使绝缘材料的总电阻下降。绝缘电阻降低后泄漏电流就增大。所以绝缘电阻可以判断内部绝缘材料是否受潮，或外绝缘表面是否有缺陷。对外绝缘而言，如果擦干净后，即可恢复其绝缘性能，说明不了外绝缘的绝缘性能本质。对内绝缘而言，也不能表示其老化程度与损伤情况(这些绝缘性能要由介质损失角及局部放电试验来测定)。所以绝缘电阻，吸收比试验，极化指数是一项在低电压下测定的绝缘性能。它们能反映一部分影响绝缘性能的原因 。
绝缘电阻测试是电气试验人员最常用的方法；该方法操作简单，易于判断。通常用兆欧表进行测量。根据测得的试品1分钟时的绝缘电阻值的大小以及吸收比，可检出绝缘是否有贯通性的集中缺陷、整体受潮或贯通性受潮。
预防性试验规程对变压器绝缘电阻的要求：
绝缘电阻和吸收比极化指数试验
绝缘是电气设备构造中旳主要构成部分，其作用是把电位 不等旳导体分开，使其保持各自旳电位，没有电气连接。
理想旳绝缘介质内部没有自由电荷，但实际旳电介质内部 总是存在少许自由电荷，它们是造成电介质泄露电流旳原因。 一般情况下，未经电场作用旳电介质内部旳正负束缚电荷成对 出现到处抵消，宏观上不显电性。在外电场旳作用下，束缚电 荷旳局部移动造成宏观上显示出电性，在电介质旳表面和内部 不均匀旳地方出现电荷，这种现象称为极化。
试验注意事项
1. 绝缘电阻可分为体积绝缘电阻和表面绝缘电阻， 当绝缘受潮或有其他贯穿性缺陷时，体积绝缘电阻降低。 所以，体积绝缘电阻旳大小标志着绝缘介质内部绝缘旳 优劣。故现场测量中，当测得旳试品绝缘电阻低时，应 采用屏蔽措施，排除表面绝缘电阻旳影响，以便测得真 是精确旳体积绝缘电阻值。
试验注意事项
绝缘介质在直流电压作用下会产生极化和电导等物理过程。 极化按衰减速度可分为两类，一是电子式极化和离子式极化；二 是偶极子式极化和夹层极化（限于不同绝缘材料或不均匀材料交 界面）。
电子式极化和离子式极化所形成旳电流一般叫充电电流， 也叫电容电流i1。电子式极化（10-15s）和离子式极化（10-13s） 旳过程很短暂，电容电流在加直流电压后迅速衰减为零。
绝缘电阻和吸收比/极化指数试验
试验目旳 判断绝缘是否受潮和脏污，绝缘击穿 和严重热老化等缺陷。
试验仪器 兆欧表
试验原理
兆欧表是经过用一种电压鼓励被测装置或 网络，然后测量鼓励所产生旳电流，利用欧 姆定律（R=U/I）测量出电阻。
基本原理
兆欧表主要有电源、流比计、LEG接线柱构成。 当接通电源时，两个线圈同步有电流流过，在两 个线圈上产生方向相反旳转矩，表针伴随两个转矩旳 合成转矩旳大小而偏移某一角度，这个偏转角度决定 于两个电流旳比值。
绝缘电阻、吸收比、极化系数的测试
用吸收比K判断绝缘状态有不确切性。
特别是对于大型变压器，因吸收时间常数T较大，往往不能取得大的吸收比。
由于绝缘结构的不同，使测试的吸收时间常数延长，吸收过程明显变长，稳态时一般可达10min或以上。
大量数据表明，10min绝缘电阻均大于1min绝缘电阻值，说明这些变压器的吸收电流确实衰减很慢。
因而出现绝缘电阻提高、吸收比小于1.3而绝缘并非受潮的情况。
若仍然按传统的吸收比来判断大型变压器的绝缘状况，已不能有效地加以判断。
为更好地发挥绝缘电阻项目的作用，根据目前我国广泛采用晶体管兆欧表测试的情况，在电力变压器绕组的测试中，用"极化指数PI"作为另一种判断绕组绝缘是否受潮的依据。
所以对吸收比小于1.3，一时又难以下结论的变压器，可以补充测量极化指数作为综合判断的依据。
预防性试验规程对变压器绝缘电阻的要求：1)绝缘电阻换算至同一温度下，与前一次测试结果相比应无显著变化，一般不低于上次值的70％2)35kV及以上变压器应测量吸收比，吸收比在常温下不低于1.3；吸收比偏低时可测量极化指数，应不低于1.53)绝缘电阻大于10000 MΩ时，吸收比不低于1.1或极化指数不低于1.3《国家电网山东电力集团公司2007版电力设备交接和预防性试验规程》对极化指数有如下规定：极化指数在常温下不低于1.5；当R60s大于10000MΩ时，极化指数可不作要求。
预试时可不测量极化指数；吸收比不合格时增加测量极化指数，二者之一满足要求即可。
《电气装置安装工程电气设备交接试验标准》（GB 50150-2006），7.0.9第4条，变压器电压等级为220kV及以上且容量为120MVA及以上时，宜用5000V兆欧表测量极化指数。
测得值与产品出厂值相比应无明显差别，在常温下不小于1.3；当R60s大于10000MΩ时，极化指数可不做考核要求。
表1摘自美国《变压器维护指南》，可作为根据极化指数判断绝缘状况的参考。
配电变压器绝缘电阻、吸收比、极化指数的测量及合格标准
配电变压器绝缘电阻、吸收比、极化指数的测量及合格标准变压送电保安全，测量绝缘查隐患。
测量使用兆欧表，根据电压把表选，三五以上两千五，十千以下用一千。
仪表E端应接地，污染严重加G端。
未测绕组和元件，可靠接地保安全。
手摇转速一百二，测后放电再拆线。
若要计算吸收比，十五、六十记两点；极化指数时更长，一分、十分记两点。
绝缘电阻应多高，经验数值供参考。
电压不同标不同，温度下降标升高。
温度七十基值算，每减十度增一半。
十千伏级为四十，三五千伏五十算；电压更高标更高，前级数值翻一翻。
1. 测量绝缘电阻的作用为了电力变压器能正常安全地运行，要经常对其进行监视和维护。
其中一项主要的任务是测量绕组和相关电器元件（引接线和绝缘套管等）的绝缘电阻。
并根据测量结果判断它们的绝缘状态和运行情况，及时发现隐患并给与排除，以避免较大事故的发生。
2. 测量仪表的选用原则测量绝缘电阻的仪器叫绝缘电阻表，习惯称为兆欧表或高阻计，对用手摇发电的传统式兆欧表，又习惯称为“摇表”，兆欧表的规格是用其发出的额定电压值来规定的，例如1000V的兆欧表所发出的电压额定值即为1000V。
测量变压器的绝缘电阻时，应根据被测变压器的电压等级来选择兆欧表的规格。
对于10kV及以下的变压器，应使用规格为1000V的兆欧表；对于35kV及以上的变压器，应使用规格为2500V的兆欧表。
口诀“三五以上两千五，十千以下用一千”中的“三五”和“十千”指变压器的电压等级为“35kV及以上”和“10kV及以下”；“两千五”和“一千”即指应选用兆欧表的规格（电压等级）分别为2.5kV 和1kV。
3. 测量接线、读数和有关要求（见图1）图1 测量变压器绕组的绝缘电阻、吸收比和极化指数测量时，应停电并将各绕组与电网断开，兆欧表的L端接变压器的一侧绕组（例如低压绕组），E端接外壳，外壳应接地，其他绕组和有关器件与外壳连接，例如测量低压绕组时，高压绕组、中压绕组和油箱等应与外壳连接。
变压器绝缘电阻、吸收比、极化指数的检测
变压器绝缘电阻、吸收比、极化指数的检测绝缘电阻试验是对变压器主绝缘性能的试验，吸收比和极化指数能够反映变压器绝缘受潮问题，是变压器诊断受潮故障的重要手段。
标签：绝缘电阻；吸收比和极化指数绝缘电阻试验是对变压器主绝缘性能的试验，主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等因素影响程度，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，主变压器能否投运的主要参考数据之一。
一、变压器绝缘电阻试验类型电力变压器的绝缘电阻试验：中小型变压器一般采用测量一分钟的直流电阻值即可；大型变压器采用测量吸收比值即：R60 / R15来判断；对特大型变压器，则应采用极化指数（R600 / R60）的测定来判断变压器的绝缘。
吸收比的测量可以反映变压器是否受潮，但特大型变压器往往会出现绝缘电阻绝对值较大时，吸收比反而偏小。
采用极化指数的测量，有助于正确判断上述所遇到的问题。
为了比较不同温度下的绝缘电阻值，GB / T6451——1999国家标准夫定了不同温度t下测量的绝缘电阻值R60换算到标准温度（20℃）时的换算公式当t20℃R20 = A Rt式中A为换算系数，具体见下表绝缘电阻换算系数表温度差℃5 10 15 20 25 30 35 40 45 50 55 60系数 A 1.2 1.5 1.8 2.3 2.8 3.4 4.1 5.1 6.2 7.5 9.2 11.2DL / T596—1996规程规定吸收比（10～30℃）不低于1.3和极化指数不低于1.5，且对吸收比和极化指数不进行温度换算。
在判断时，新的预试规程规定：吸收比与极化指数中任一項，达到上述要求，均应为符合标准。
美国按极化指数判断变压器绝缘状况的参考标准如下：美国“变压器维护指南”推荐参考标准表变压器绝缘状态极化指数良好>2较好 1.25～2一般 1.1～1.25不良1～1.1危险<1二、变压器绝缘电阻的度验方法测量部位1、二绕组变压器，应分别测量：高压绕组对低压绕组及地；低压绕组对高压绕组及地；高、低绕组对地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备绝缘电阻和吸收比及极化指数测量
测量电气设备的绝缘电阻和吸收比及极化指数，是检查设备绝缘状况最简便的方法，在现场进行设备绝缘试验项目时，测量绝缘电阻是绝缘试验的第一个项目，检查设备是否有严重缺陷。
一、定义
1. 绝缘电阻是指在设备绝缘结构的两个电极之间施加的直流电压值与流经该电极的泄漏电流值之比。
若无特殊说明，均值加压1min 的测试值。
2. 吸收比是指在进行同一次绝缘电阻试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。
3. 极化指数是在同一次绝缘电阻试验中，10min中时的绝缘电阻值与1min时的绝缘电阻值之比值。
二、测试意义
测量电气设备的绝缘电阻和吸收比及极化指数，可有效监测出绝缘是否有贯通的集中性缺陷，整体受潮或贯通性受潮等。
应指出，只有当绝缘缺陷贯通于两极之间时，绝缘电阻测量才比较灵敏。
若绝缘只存在局部缺陷，而两极间仍保持有部分良好绝缘,绝缘电阻很少下降或没有变化,测量绝缘电阻试验便不能发现此类缺陷。
三、绝缘电阻的测试方法
绝缘电阻试验时，必须按照正确的方法测试。
在现场进行绝缘电阻测试时，按以下步骤进行。
2.试验前应断开被试设备电源及一切对外连线，并将被试设备短接后接地放电1min,电容量较大的应至少放电5min,以免试验人员触电或烧坏仪器。
3.校验绝缘电阻表是否短路指针指零或显示为0,和开路指针指示无穷大。
4.用干燥清洁的柔软布擦去被试设备的表面污垢，必要时可用汽油擦拭，以消除表面泄露电流的影响。
5. 根据被试设备铭牌选择绝缘电阻表的电压等级。
连接好试验线，打开绝缘电阻表电源或驱动绝缘电阻表至额定转速，将L端引出线连至被试设备，待1min时读取绝缘电阻值。
6. 绝缘电阻测试完毕，应先断开接至被试设备的测试线，然后再停止摇动绝缘电阻表。
7.试验完毕或重复试验前，必须将被试设备短接后对地充分放电。
这样既可以保证安全又可以提高测量准确性。
如在湿度较大的条件下测量或需排除表面泄漏的影响的情况下加屏蔽线，屏蔽线可用软铜线缠绕，屏蔽端应接近火线而远离接地部分。
若测量的绝缘电阻值较历史数据变化较大应查明原因。
四、吸收比及极化指数的测量方法
进行设备吸收比及极化指数试验时，必须按照正确的方法测试。
在现场吸收比及极化指数测试时，按以下步骤进行。
2.试验前，应拆除被试设备电源及一切对地连线，并将被试设备短接后接地放电1min,电容量较大的应至少放电5min，以免试验人员出点货烧坏仪器。
3.校验绝缘电阻表是否短路指针指零或显示为0,和开路指针指示无穷大。
4.用干燥清洁的柔软布擦去被试设备的表面污垢，必要时可用汽油擦拭，以消除表面泄露电流的影响。
5. 根据被试设备铭牌选择绝缘电阻表的电压等级。
连接好试验线，打开绝缘电阻表电源或驱动绝缘电阻表至额定转速，将L端引出线连至被试设备，同时计时，并分别读取15s和60s及10min的绝缘电阻读数。
6. 试验完毕或重复试验前，必须将被试设备短接后对地充分放电。
这样既可以保证安全又可以提高测量准确性。
7.计算吸收比R60s/R15S和极化指数R10min/R1min值，判断设备的绝缘状况。
五、绝缘电阻测试的注意事项
现场进行设备绝缘电阻测试时，必须遵照安全规程规定，按照绝缘电阻标准作业指导书进行操作，测试时有以下注意事项。
1.在测量容量较大试品时，最初充电电流较大，绝缘电阻表指示数值很小，但这并不表示绝缘不良，需持续较长时间后，才能得到正确的结果。
2.对于同杆架设双回路架空线或双母线，当一路带电时，不得测量另一回路绝缘电阻，以防感应高压损坏仪表和危机人身安全。
对平行线路，也同样要注意感应电压，一般不应测量其绝缘电阻，在必须测量时，要采取必要措施后才能进行。
3.如被试设备绝缘电阻过低，应排除环境温度、湿度、表面脏污、感应电压等影响。
能分解试验的尽量分解试验，找出绝缘电阻最低的部分。
4.绝缘电阻表的L和E端子严禁对调。
5.屏蔽环的装设位置。
为了避免表面泄漏电流的影响，测量时应在绝缘电阻表面加等电位屏蔽环，且应靠近L端子装设。
6.为了便于试验数据的比较，对同一设备最好用同型号绝缘电阻表。
7.试验前后对被试设备均应充分放电。
六、影响绝缘电阻的因素和分析判断
设备绝缘电阻在现场测试时，有很多因素影响绝缘电阻测量，因此对绝缘电阻值有影响的因素应采取有效措施进行消除，并对绝缘电阻值进行分析，判断设备绝缘性能。
1.影响绝缘电阻的因素
1）湿度的影响
湿度对绝缘表面泄漏电流影响很大。
它能使绝缘表面吸附潮气、瓷质表面形成水膜，常使绝缘电阻显著降低。
此外，还有一些绝缘材料有毛细血管作用，当空气湿度较大时，会吸收较多的水分，增加了
电导率，也使绝缘电阻降低。
2）温度的影响
温度对绝缘电阻的影响很大，一般绝缘物的绝缘电阻岁温度升高而减小。
为便于比较，对同一设备尽可能在相近温度下进行，以减小因温度换算带来的误差。
3）被试设备剩余电荷的影响
绝缘电阻测量完毕后，应对被试品虫充分放电，以将剩余电荷放尽，否则由于剩余电荷的存在会使测量数据虚假的增大或减小。
4）感应电压的影响
测量高压架空线路的绝缘电阻时，若该线路与另一带电线路有一段平行，则不能进行测量，以免工频感应电流流过绝缘电阻表，使测量无法进行。
另外也防止感应电压危及测试人员人身安全。
2.试验结果的分析判断
1）所测得的绝缘电阻值应符合规程规定值。
2）将绝缘电阻值换算至统一温度后，与出厂、交接、历年大修前后和耐压前后的数值进行比较；与同型设备、同一设备相间比较，绝缘电阻试验结果不应有明显的降低或较大差异，否则应引起注意。
七、吸收比及极化指数测试的注意事项
现场进行设备吸收比及极化指数测试时，必须遵照安全规程规定，按照吸收比及极化指数测试标准化作业指导书进行，注意以下几点事项。
1.应避免记录时间带来的误差。
条件允许时，应尽量使用带有测
试绝缘吸收比和极化指数的只能绝缘电阻表。
2.对电容量较大的高压电气设备，如电缆、电容器、变压器扥搞得绝缘状况，主要以吸收比及极化指数的大小为判断依据。
如果吸收比及极化指数有明显下降，说明绝缘受潮或油质严重劣化。
3.其他注意事项与绝缘电阻测试相同，如下：
1）湿度的影响
湿度对绝缘表面泄漏电流影响很大。
它能使绝缘表面吸附潮气、瓷质表面形成水膜，常使绝缘电阻显著降低。
此外，还有一些绝缘材料有毛细血管作用，当空气湿度较大时，会吸收较多的水分，增加了电导率，也使绝缘电阻降低。
2）温度的影响
温度对绝缘电阻的影响很大，一般绝缘物的绝缘电阻岁温度升高而减小。
为便于比较，对同一设备尽可能在相近温度下进行，以减小因温度换算带来的误差。
3）被试设备剩余电荷的影响
绝缘电阻测量完毕后，应对被试品虫充分放电，以将剩余电荷放尽，否则由于剩余电荷的存在会使测量数据虚假的增大或减小。
4）感应电压的影响
若被试设备周围有高压带电体，由于感应，被试设备也会带有一定的电荷，此电荷也会使测量数据虚假增大或减小。
思考与练习：
1.绝缘电阻表的种类有哪些？
2.监护绝缘电阻表如何进行试验接线？
3.绝缘电阻表各接线端子都有什么作用？
4.什么是绝缘电阻、吸收比、极化指数？
5.测量电气设备的绝缘电阻和吸收比及极化指数的意义是什么？
6.怎样进行绝缘电阻测试？
7.绝缘电阻测试前放电时间是如何规定的？
8.简述吸收比及极化指数的测试方法？
9.怎样计算吸收比及极化指数？
10.简述绝缘电阻测试的注意事项？
11.绝缘电阻试验时有什么外界干扰影响测试结果？
12. 影响绝缘电阻的因素有哪些？
13.如何对绝缘电阻的测试结果进行分析和判断？
14.简述吸收比及极化指数测试中的注意事项？
15.对电容量较大的高压电气设备判断依据是什么？。
