《发电厂电气部分》课程设计任务书

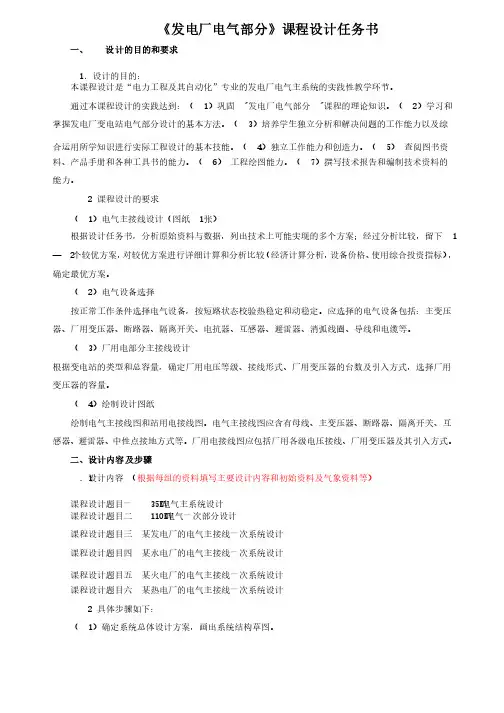

《发电厂电气部分》课程设计任务书一、设计的目的和要求1 ．设计的目的：．设计的目的：．设计的目的：本课程设计是“电力工程及其自动化”专业的发电厂电气主系统的实践性教学环节。

通过本课程设计的实践达到：（通过本课程设计的实践达到：（ 1 1 ）巩固）巩固）巩固 " " 发电厂电气部分发电厂电气部分发电厂电气部分 " " 课程的理论知识。

（课程的理论知识。

（ 2 2 ）学习和）学习和掌握发电厂变电站电气部分设计的基本方法。

（掌握发电厂变电站电气部分设计的基本方法。

（ 3 3 ）培养学生独立分析和解决问题的工作能力以及综）培养学生独立分析和解决问题的工作能力以及综合运用所学知识进行实际工程设计的基本技能。

（合运用所学知识进行实际工程设计的基本技能。

（ 4 4 ）独立工作能力和创造力。

（）独立工作能力和创造力。

（ 5 5 ）查阅图书资料、产品手册和各种工具书的能力。

（料、产品手册和各种工具书的能力。

（ 6 6 ）工程绘图能力。

（工程绘图能力。

（ 7 7 ）撰写技术报告和编制技术资料的）撰写技术报告和编制技术资料的能力。

能力。

2 ．课程设计的要求．课程设计的要求（ 1 ）电气主接线设计（图纸）电气主接线设计（图纸）电气主接线设计（图纸 1 1 张）张）张）根据设计任务书，分析原始资料与数据，列出技术上可能实现的多个方案；经过分析比较，留下 1 — 2个较优方案，对较优方案进行详细计算和分析比较（经济计算分析，设备价格、使用综合投资指标），确定最优方案。

确定最优方案。

（ 2 ）电气设备选择）电气设备选择）电气设备选择按正常工作条件选择电气设备，按短路状态校验热稳定和动稳定。

应选择的电气设备包括：主变压器、厂用变压器、断路器、隔离开关、电抗器、互感器、避雷器、消弧线圈、导线和电缆等。

（ 3 ）厂用电部分主接线设计）厂用电部分主接线设计）厂用电部分主接线设计根据变电站的类型和总容量，确定厂用电压等级、接线形式、厂用变压器的台数及引入方式，选择厂用变压器的容量。

发电厂变电所电气部分课程设计 (2)

发电厂变电所电气部分课程设计1. 引言本文档旨在对发电厂变电所电气部分课程设计进行详细介绍和说明。

本课程设计旨在培养学生对发电厂变电所电气部分的了解与掌握，为学生将来的工作打下坚实的基础。

2. 设计目标本课程设计的目标是：通过对发电厂变电所电气系统的详细了解，掌握变电站的运行、维护、故障排除等实际操作技能，培养专业电气工程技术人才。

3. 设计具体内容3.1 课程设置本课程的设置应包括课程开设的时间、地点、方案、教学目标、教学形式、学习方法等方面。

应该考虑到学生的特点和实际需要，制定科学、合理的课程设计方案。

3.2 课程教学计划本课程的教学计划应该明确教学目标和内容，安排教学时间和教学方法，合理安排实验和实践环节。

同时，也应该考虑到学生的学习特点和实际情况，避免过于繁琐和枯燥。

3.3 实践环节的设计本课程设计必须包括实践环节的设计和实践教学计划。

应该安排一定的时间进行实践训练，让学生能够通过实践操作来掌握电气知识和技能。

3.4 课程评估方式本课程的评估方式应该考虑到学生的实际情况，采取多种形式进行评估，如考试、实验报告、作业等方式，以全面了解学生的学习情况。

4. 教学方法通过多种教学方法，如理论教学、案例教学、实验教学、模拟教学等来进行教学。

应着重注重讲解实际应用中的知识和技能，使学生更好的掌握发电厂变电所电气系统的实际运行情况。

5. 课程总结本课程设计旨在培养学生对发电厂变电所电气部分的了解和掌握，为学生将来走向职场的道路打下坚实的基础。

教师要注重理论知识和实际应用的结合，提高学生的综合素质和实际操作技能。

6. 参考文献•《电气工程基础》张广泰等著，电力出版社，2008年版•《模拟与数字电路》朱鹏，电子工业出版社，2004年版•《电气工程基础实验》张广泰等著，电力出版社，2010年版。

变电站课程设计任务书(4)

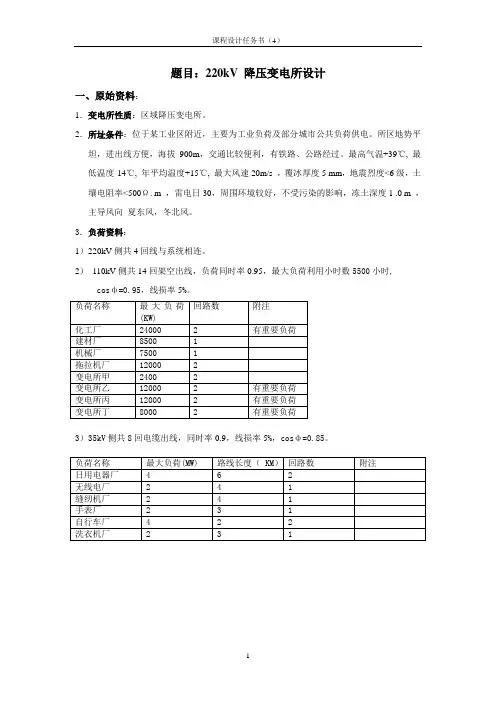

题目：220kV 降压变电所设计一、原始资料：1．变电所性质：区域降压变电所。

2．所址条件：位于某工业区附近，主要为工业负荷及部分城市公共负荷供电。

所区地势平坦，进出线方便，海拔900m，交通比较便利，有铁路、公路经过。

最高气温+39℃, 最低温度-14℃, 年平均温度+15℃, 最大风速20m/s ，覆冰厚度5 mm，地震烈度<6级，土壤电阻率<500Ω. m ，雷电日30，周围环境较好，不受污染的影响，冻土深度1 .0 m ，主导风向夏东风，冬北风。

3．负荷资料：1）220kV侧共4回线与系统相连。

2）110kV侧共14回架空出线，负荷同时率0.95，最大负荷利用小时数5500小时, cosф=0.95，线损率5%。

3）35kV侧共8回电缆出线，同时率0.9，线损率5%，cosф=0.85。

4．系统情况：系统 X *S j 二、设计任务1．变电站总体分析，2．负荷计算 3．选择变压器的台数、容量、型号、参数。

4．电气主接线设计。

5．计算短路电流。

6．高低压电器设备的选择。

三、成品要求1、说明书（附计算书）1份。

2、电气主接线图1张（2# 图纸）。

3、课程设计答辩。

附：1、要求选择的电器设备包括：1）220kV 配电装置中的主母线、高压断路器、高压隔离开关、电压互感器、电流互感器、避雷器、接地刀闸；2）110kV 配电装置中的主母线、高压断路器、高压隔离开关、电压互感器、电流互感器、避雷器、接地刀闸；3）35kV 侧配电装置中的主母线、高压断路器、高压隔离开关、避雷器、接地刀闸。

2、要求设计：说明书书写字迹清晰、规范。

电气主接线图比例合适、图面整洁、绘图规范。

3、参考资料：《发电厂电气部分》教材，熊信银主编《发电厂电气部分课程设计参考资料》，天津大学黄纯华主编《电力工程电气设计手册》，西北电力设计院编，电力出版社1995《电力工程电气设备手册》，西北电力设计院编，电力出版社1995，《变电所所址选择与总布置》张玉珩，水电出版社，19864、课程设计说明书规格（见附录）3*150MVA U d %=13 2*50MW cos φ=0.85 X d ”*=0.12 2*63MVA U d %=14.45。

毕业设计(论文)110kv变电所一次系统设计

长沙电力职业技术学院毕业设计（论文）课题任务书（2007 ---- 2008 学年）长沙电力职业技术学院毕业设计（论文）评阅表前言通过三年的电力专业系统的学习,我们已经初步掌握了一些电气方面的知识,认识了很多电气设备。

老师深刻而形象的传授,使我们受益匪浅，学校丰富多彩的实习使我们不但有理论的优势，也有实践操作能力。

这次110KV变电所一次系统的设计不但复习总结了以前的知识，而且学习了很多新的知识，培养了很多新的能力，比如上网查阅资料的能力，整理数据、分析数据的能力，使用AUTO CAD 解决实际绘画问题的能力等等。

在设计的过程中，为了数据的严肃性，我翻阅了很多参考资料，有时，一个小小的标点也要让我仔细斟酌良久，我知道科学是严肃性的。

本设计的思路秉着经济性，可靠性，可行性原则设计使设计尽量紧凑化。

由于这个变电所属于终端变电所，停电只影响到用户侧，而且主要是三类负荷，对供电的可靠性不是很高，所以只采用了一台主变，对于一处二类负荷，我们采用从其他电源引过来，这样不但节省了备用变压器，断路器，隔离开关等设备的费用，同时还使结构简单，便于操作，节省了运行管理费用等等。

110KV侧不带负荷，但采用了单母接线，主要考虑是留有发展空间。

考虑10年以后负荷的增长，容量增加，变电所再增加变压器留有余地。

电抗器主要用在10KV侧限制短路电流，主要安装在短路电流在30KA及以上分段接线的母线上，所以本设计没有考虑。

最后感谢指导老师的悉心指导，设计过程中出现了许多困难，多亏老师的耐心指点。

设计存在很多缺陷，万望专业人士批评指正。

设计者：胡欣2008年1月目录前言摘要第1章基本概念1.1常用概念 (1)1.2变电所分类 (1)第2章变电所一次系统的设计2.1 原始材料分析及主变的选择 (2)2.2 电气主接线设计 (4)2.3 所用电设计 (8)2.4 短路电流的计算 (8)2.5 电气设备的选择 (10)2.6高低压配电装置的设计 (23)第3章计算书3.1 短路电流计算 (25)3.2 电气设备的选择和校验 (27)附录后记致谢参考资料及文献摘要变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。

发电厂电气课程设计任务书

发电厂电气课程设计任务书
一、课程设计目的和要求
1.目的发电厂电气部分课程设计是在学生学习《发电厂电气部分》后的一次综合训练，通过这次训练不仅使学生复习巩固了本课程及其它课程的有关内容，而且增强学生工程观念，培养他们的电气设计能力
2.要求
1)熟悉国家能源开发策略和有关的技术规程、规定，树立供电必须安全可靠、经济的观念;
2)掌握发电厂初步设计的基本方法和主要内容:
3)熟悉发电厂初步设计的基本计算;
4)学习工程设计说明书的撰写。

1.发电厂情况:
(1)类型:水电厂;水电厂机组容量与台数:4X50MW，发电机端电压，cos0.85:发电厂年利用小时数Tmax4000hMaX
(2)发电厂所在地最高温度40摄氏度，年平均温度20摄氏度，气象条件一般，所在地海拔高度1000m
2．电力系统负荷情况:
(1)发电厂电压负荷:最大10MW，最小8MW，cos0.85，
Tmax4000h.
(2)35KV电压负荷:最大200MW，最小100MW，cos0.8，
Tmax3800h.
(3)其余功率送入110KV系统，系统容量1000MVA。

归算到
110KV母线阻抗，其中S100MVA:自用电3%
(4)供电线路数目
1．发电机电压，架空线路6回，每回输送容量2MW，cOS0.85 架空线路6回，每回输送容量20MW，cOS0.85
架空线路2回，与系统连接。

三．设计成果
1.课程设计说明书一份。

2.发电厂电气主接线图一张。

3.课程设计计算书一份。

工厂供电课程设计任务书

--石家庄铁道大学电气与电子工程学院课程设计（论文)任务书专业班级：电1２０１-4学生姓名: 张桂芳指导教师（签名)：杜立强一、课程设计（论文)题目某制药厂 10KV 变电站电气部分的设计二、本次课程设计（论文)应达到的目的工厂供电课程设计是在《供电技术》课程学完结束后的一次教学实践环节。

课程设计是实践教学环节的重要组成部分,其目的是通过课程设计加深学生对课程基本知识的理解,提高综合运用知识的能力,掌握本课程的主要内容、工程设计或撰写论文的步骤和方法。

围绕课本内容培养学生独立进行工业供电系统和建筑供电系统电气部分设计计算能力，包括供电系统设计计算能力和电力设备选择能力。

培养学生理论联系实际的能力，加强供电专业知识的认识水平。

锻炼和培养学生分析和解决电力供电专业技术问题的能力和方法。

三、本次课程设计(论文）任务的主要内容和要求（包括原始数据、技术参数、设计要求等）1、设计依据1)电源和环境条件:由石家庄热电集团热电四厂 10KV 双回路供电,正常情况下,一路工作,一路备用。

热电四厂10kv 出线母线短路容量为 2０0MＶA，该路线路长为:架空线采用高压架空绝缘线 LYＪ—3ⅹ１50mm2,o 长度 1.2km，引至厂区北边，然后换用 YJLV22 型高压交联聚乙烯电缆直埋至高压配电室内。

热电四厂 1０ｋV 母线的定时限过电流保护装置整定为 1.2 秒。

酵母生产厂变电所内设有两台变压器，容量待选。

2)其它条件石家庄供电局要求在 1０ＫV 电源进线处装设计量电费的专用仪表,要求厂总负荷的月平均功率因数不低于 0.92。

当地最热月平均最高气温为 35℃`。

总配电所周围无严重粉尘和腐蚀性气体。

３)负荷资料----序号 1 2 3 4 5 6 7 8 9 10 11 12 13用电单位名称制冷站空压站干燥压榨成型设备容量工作（KW）1332备用（KW）需要系数KX0.83800.8550.8150.75功率因数 cos φ 0.80.80.80.75真空包装400.75 0.75搅拌水泵房及水处理真空过滤14.5 90 300.75 0.75 0.75 0.75 0.7 0.75酵母离心900.65 0.75试验室200.6 0.75照明500.85 0.6办公楼400.6 0.6宿舍楼1000.6 0.6计算系数 tgφ0.75 0.75 0.75 0.88 0.88 0.88 0.88 0.88 0.88 0.88 1.33 1.33 1.332、设计内容 1）、负荷分级及负荷计算 2)、无功功率补偿 3)、主变压器台数和容量、类型的选择 4）、变电所主接线方案的设计 5）、短路电流的计算６）、变电所一次设备的选择与校验 7）、变电所进出线的选择与校验 3、书面报告格式及内容要求:----1）、说明书的格式要符合相关规定。

火力发电厂课程设计

⽕⼒发电⼚课程设计⽬录设计说明 (1)⼀绪论 (2)第⼀章发电⼚电⽓部分课程设计任务书 (3)1.1 拟建⽕电⼚的⽬的 (3)1.2 拟建⽕电⼚情况 (3)2 课题任务要求 (4)3 课题完成后应提交的⽂件(或图表、设计图纸 ) (5)第⼆章⽕⼒发电⼚电⽓主接线的确定 (6)1 电⽓主接线的意义和要求 (6)2 主接线的设计⽅案: (7)⽅案⼀ (7)⽅案⼆ (9)⽅案三 (10)⽅案的⽐较与选择 (11)3负荷计算及变压器的选择 (11)3.1 主变压器选型 (11)3.2 主变压器容量、型号的确定 (12)4 ⼚⽤电设计 (14)4.1设计的⼀般原则 (14)4.2 ⼚⽤电接线形式如图2.4： (15)4.3 ⼚⽤变压器的选择 (16)5最⼤负荷电流及短路电流计算结果 (16)5.1最⼤负荷电流 (16)5.2 短路电流计算结果 (17)6 设备选择 (17)6.1断路器型式的选择 (17)6.2 隔离开关的选择 (18)6.3 母线的选择说明 (19)6.4电流互感器和电压互感器的选择说明 (20)第三章设计计算书 (21)1 短路电流计算书 (21)1.1 概述 (21)1.2 各系统短路电流的计算 (21)1.3电抗图及电抗计算 (23)1.4 短路点的选择、短路电流以及冲击电流的计算 (25)2 主要电⽓设备选择计算书 (29)2.1 ⾼压断路器与隔离开关的选择计算 (29)2.2 隔离开关的选择计算 (32)2.3 母线选择的计算 (35)2.4 电流互感器选择 (38)2.5 电压互感器选择 (39)结束语 (42)参考⽂献： (43)教师批阅设计说明由发电、变电、输电、配电和⽤电等环节组成的电能⽣产与消费系统。

它的功能是将⾃然界的⼀次能源通过发电动⼒装置转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中⼼。

电⽓主接线是发电⼚、变电所电⽓设计的⾸要部分，也是构成电⼒系统的重要环节。

发电厂电气部分课程设计任务书

发电厂电气部分课程设计任务书一、课程设计目的和要求1目的1）熟悉国家能源开发策略和有关的技术规程，规定，树立供电必须安全，可靠，经济的观念；1课程设计说明书1份。

2电气主接线图1张(可手绘)。

附录：1、110KV地区变电所电气一次部分设计电压有三个等级分别为：110kV/35kV/10kV其中110kV的近期出线数2条，远景发展出线3条；35kV的近期出线数4条，远景发展3条；10kV的近期出线数12条远景发展出线3条。

110kV侧机械厂重要负荷所占比例65%，市甲线重要负荷所占比例60%。

其中最大负荷功率18MW，自然功率因数是0.85，Tma某为5000。

110kV远景发展的最大负荷23MW，35kV侧化肥厂重要负荷所占的比例为55%，冶炼厂重要负荷所占的比例为50%，铝厂重要负荷所占的比例为65%，煤矿重要负荷所占比例为55%。

其中最大负荷功率3.5MW，自然功率因数是0.9，Tma某为4500。

35kV远景发展的最大负荷5MW，10kV侧市区、乙镇和食品厂重要负荷所占的比例为35%，甲镇重要负荷所占的比例为25%，服装厂、玻璃厂、针织厂、副食厂和制药厂重要负荷所占的比例为45%，毛纺厂和纺织厂重要负荷所占的比例为50%，汽修厂重要负荷所占的比例为55%。

其中最大负荷功率3.1MW，自然功率因数是0.8，Tma某为5000。

10kV远景发展的最大负荷5MW。

计算主变压器的容量时的线损率为5%，同时率0.85。

该变电所的所处的地区地势平坦，海拔高度250m，周围空气无污染。

2、220KV降压变电所电气一次部分设计1）待建变电所与电力系统的连接情况如图所示：2）待建变电所的电压等级电源电压为220kV，以110kV对开发区的炼钢厂供电，并以10kV对附近还有地区负荷。

3）待建变电所的连接情况220kV侧：对侧变电所D双回线路，系统C双回线路，共计4回；110kV侧：双回路送至炼钢厂，共计2回；110kV负荷统计表用户名称炼钢厂序号12345用户名称矿机厂机械厂汽车厂电机厂炼油厂最大负荷（KW）P1=2500P2=2300P3=2100P4=3200P5=35000.922功率因数回路数重要负荷百分数R1=56R2=48R3=66R4=50R5=65最大负荷（KW）P0=32000功率因数0.95回路数2重要负荷百分数R0=695）待建变电所的其它基本参数最大负荷利用小时数Tma某＝5256h，同时率0.9，线路损耗率6％。

变电站课程设计任务书规格

课程设计说明书规格一、课程设计说明书结构组成:封面+课程设计任务书+评语（教师填写）＋摘要+目录+正文（分章节来写）+总结+附录（计算书等）+参考资料。

二、课程设计说明书书写规格1.封面（按要求填写）。

2.课程设计任务书（按照1～5项的要求填写）。

3.摘要（讲述本课程设计的目的及所做设计的主要内容）。

4.目录。

5.原始资料6、正文: (仅作参考)第1章总降压变电所主接线的类型和选择1.1总降压变电所主接线的基本要求1.2总降压变电所的常用电气主接线1.3总降压变电顾主接线的选用原则1.4变电站主接线的设计第2章分析原始资料, 选择确定主变压器进线侧的接线形式的选择及出线侧的接线形式。

第3章总降压变电所变压器的台数和容量选择2.1变压器台数的选择。

(选择原则及台数的确定)2.2变压器的容量选择。

(选择原则及容量的确定)2.3变压器型号和接线组别的选择。

第3章短路电流计算3.1 短路电流计算的目的和条件3.1.1 短路电流计算的目的3.1.2 短路电流计算的条件3.2 短路电流计算步骤和计算结果3.2.1 短路电流计算步骤3.2.2 短路电流计算结果（计算过程见附录）第4章总降压变电所高压电器设备的选择4.1 电气设备及导体选择的一般条件4.1.1 一般原则4.1.2 技术条件4.1.3 环境条件4.2 设备选择断路器、隔离开关、互感器、电抗器等的选择。

4.3高压开关柜的选择（可选项）4.4选择的结果（以表格的形式列出）第5章总降压变电所的所用电和操作电源的选择（可选项）5.1 总降压变电所的所用电5.2 总降压变电所的操作电源6、总结7、附录（计算书等）8、参考资料《发电厂电气部分》教材, 范锡普主编《发电厂电气部分课程设计参考资料》, 天津大学黄纯华主编《工业企业供电课程设计及实验指导书》, 天津大学黄纯华主编《电力工程电气设计手册》, 西北电力设计院编, 电力出版社1995《电力工程电气设备手册》, 西北电力设计院编, 电力出版社1995,《变电所所址选择与总布置》张玉珩, 水电出版社, 1986三、课程设计说明书书写要求1. 阐明设计主题, 阐述设计方案。

(完整)110KV变电所一次部分设计

课程设计(论文）题目 110KV变电所一次部分设计学院名称电气工程学院指导教师职称讲师班级电力113班学号学生姓名2014年 6月 30日电气工程基础设计任务书一、设计内容要求设计110KV变电所(B所）的电气部分二、原始资料1供设计的变电所有A、B、C三个,各自的地理位置和系统发电机、变压器相关数据如附图1所示.附图1 各变电所的地理位置2各变电所的10kV低压负荷分别为P a=500kW，P b=300kW，P c=200kW.3各变电所典型负荷曲线有两种,分别如附图2（a）和附图2（b）所示。

4110kV输电线路l1、l2、l3、l4的长度各不相同，电抗均按0。

4Ω/km计.5每位同学设计的原始数据，除了P a=500kW,P b=300kW,P c=200kW之外，其它数据应根据自己所在班级的序号，在附表1中查找。

附图2 典型日负荷曲线附表1 每位同学设计原始数据查找表三、设计任务（1)设计本变电所的主变压器台数、容量、形式。

（2)设计高低压侧主接线方式。

(3）设计本变电所的所用电接线方式。

（4）计算短路电流。

(5）选择电气设备（包括断路器、隔离开关、互感器等）。

设计成果1.设计说明书一份 2。

计算书一分 3。

主接线图一份要求:上述3者按顺序装订成一册（简装，钉书针左边钉好3颗,勿用夹子夹)五、主要参考资料［1]姚春球。

发电厂电气部分。

北京:中国电力出版社:2004［2]电力工业部西北电力设计院.电力工程电气设备手册(第一册）.北京：中国电力出版社,1998 ［3]周问俊.电气设备实用手册.北京:中国水利水电出版社，1999［4]陈化钢。

企业供配电。

北京：中国水利水电出版社,2003。

9[5]电力专业相关教材和其它相关电气手册和规定摘要：本次设计为110kV降压变电站电气一次部分的初步设计，根据原始资料，以设计任务书和国家有关电力工程设计的规程、规范及规定为设计依据.变电站的设计在满足国家设计标准的基础上，尽量考虑当地的实际情况。

热力发电厂课程设计

热力发电厂课程设计学校机械工程系课程设计说明书专业班级：学生姓名：指导教师：完成日期：学校机械工程系课程设计评定意见设计题目：国产660mw凝汽式机组全厂原则性热力系统排序学生姓名：专业班级测评意见：评定成绩：指导教师（亲笔签名）：2021年12月9日评定意见参考提纲：1.学生顺利完成的工作量与内容与否合乎任务书的建议。

2.学生的勤奋态度。

3.设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。

《热力发电厂》课程设计任务书一、课程设计的目的（综合训练）1、综合运用热能动力专业基础课及其它先修成课程的理论和生产实际科学知识展开某660mw凝气式机组的全厂原则性热力系统的设计排序，并使理论和生产实际科学知识紧密的融合出来，从而并使《热力发电厂》课堂上所学科学知识获得进一步稳固、增进和拓展。

2、学习和掌握热力系统各汽水流量、机组的全厂热经济指标的计算，以及汽轮机热力过程线的计算与绘制方法，培养学生工程设计能力和分析问题、解决问题的能力。

3、《热力发电厂》就是热能动力设备及应用领域专业学生对专业基础课、专业课的综合自学与运用，亲自参予设计排序为学生今后展开毕业设计工作打下基础，就是热能动力设备及应用领域专业技术人员必要的专业训练。

二、课程设计的要求1、明晰自学目的，端正学习态度2、在教师的指导下，由学生单一制顺利完成3、正确理解全厂原则性热力系统图4、恰当运用物质均衡与能量守恒原理5、合理精确的列表格，分析处置数据三、课程设计内容1.设计题目国产660mw凝汽式机组全厂原则性热力系统计算（设计计算）2.设计任务（1）根据取值的热力系统原始数据，排序汽轮机热力过程线上各排序点的参数，并在h-s图上绘制热力过程线；（2）计算额定功率下的汽轮机进汽量do，热力系统各汽水流量dj、gj；（3）计算机组和全厂的热经济性指标；（4）绘制全厂原则性热力系统图，并将所排序的全部汽水参数详尽五字在图中（建议计算机绘图）。

发电厂电气主系统课程设计-2任务书

<<发电厂电气主系统>>课程设计原始资料题目:中型电厂电气主接线1. 发电厂(变电厂)的建设规模 (1) 类型:中型凝汽式电厂(2) 最终容量和台数:MW 1002⨯ (QFQ-100-2) KV U N 5.10=85.0=ϕCOS %3.163=d X %20'=dX %4.12"=d X MW 3002⨯ (QFSN-300-2) KV U N 20=85.0=ϕCOS %6.186=d X %2.19'=dX %3.14"=d X (3) 利用小时数:5000小时/年2. 接入系统及电力负荷情况(1)10.5KV 电压级最大负荷42MW,最小负荷25MW,,8.0=ϕCOS a h T MAX /5000=.电缆馈线(出线)6回,每回平均输送容量7000KW.(2)110KV 出线 5回,每回额定输送容量15MW.110KV 最大负荷300MW,最小负荷200MW, ,8.0=ϕCOS a h T MAX /4500= (3)220KV 电压等级: 出线 4回,其中备用出线2回,接受该厂的剩余功率.电力系统容量:3500MW,当取基准容量为100MVA 时,系统归算到220KV 母线上的021.0*=s x(4)发电机出口处主保护动作时间取s t pr 1.01=,后备保护时间s t pr 0.22=(5)厂用电率取6% 厂用电负荷平均功率因数取85.0cos =ϕ 3.环境因素：海拔小于1000米，环境温度025c ，母线运行温度080c世界很大，风景很美；人生苦短，不要让自己在阴影里蜷缩和爬行。

应该淡然镇定，用心灵的阳光驱散迷雾，走出阴影，微笑而行，勇敢地走出自己人生的风景！人们在成长与成功的路途中，往往由于心理的阴影，导致两种不同的结果：有些人可能会因生活的不顺畅怨天尤人，烦恼重重，精神萎靡不振，人生黯淡无光；有人可能会在逆境中顽强的拼搏和成长，历练出若谷的胸怀，搏取到骄人的成就。

变电站课程设计报告书

前言随着工业化社会的进步和发展，电力系统承担着越来越重要的角色。

变电站（Substation）是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点。

，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

电气主接线是发电厂变电站的主要环节。

它决定着变电站的运行质量，功能，建设投产，维护条件，和供电可靠性。

经过两年的系统理论知识的学习，及各种实习操作，还有老师精心培育下，我们对电力系统各部分有了初步的认识与了解。

在认真阅读原始材料，分析材料，参考阅读《发电厂电气部分》《电力系统分析》和《中小型变电站设计手册》及《电力工程电气设计手册电气一次部分》等参考书籍，在指导老师的指导下，经过周密的计算，完成了此次课程设计。

限于设计者的水平，设计书中难免有错误和不足之处，热诚希望指导老师们提出宝贵的意见。

设计容有以下：第一部分：设计任务书；第二部分：35／10KV电气主接线的设计；第三部分：35／10KV变电站短路电流的计算；第四部分：35／10KV变电站电器设备的选择；十几天的课程设计，使我了解设计的要求极其设计的容，更加深刻了解课本的容，是知识与理论相结合，使基础知识与实际操作联系。

尤其对主接线，电气设备以及电力系统的选择方法进一步掌握。

目录前言第一篇：设计任务书 (3)第一章：电气主接线设计方案 (4)第一节：电气主接线设计的原则和步骤 (4)第二节：主接线方案的拟定 (4)第三节：主接线方案的经济比较 (6)第四节：主接线方案的确定 (6)第二章：短路电流的计算 (6)第一节：计算短路电流的目的 (6)第二节：计算原则 (6)第三节：计算方法 (7)第四节：计算短路电流 (7)第三章：电器设备的选择 (8)第一节：10KV电压等级上断路器和隔离开关的选择 (8)第二节：35KV变电站主变压器的选择 (9)第三节：35KV变电站10KV母线的选择 (10)第四章：设计结果 (11)第五章：答辩 (11)第一篇任务书本设计是受镇巴县泾阳镇桃园居民小区委托，为其设计一个35KV变电站电气主接线。

发电厂电气部分110KV变电站课程设计

发电厂电气部分110KV变电站课程设计I二、设计原始资料1、电力系统接线及参数如图1所示，待设计的变电站为丙变电站，是一个110系统的枢纽变电站。

2、待设计的变电站的电压等级为：110kV、35kV、10kV。

5～10年规划负荷如下：2.1 35kV电压级：架空出线6回，每回出线最大输送功率5MW，送电距离30km，功率因数,Ⅰ、Ⅱ类负荷所占比例为60％. 负荷同时率取0。

9。

2.2 10kV电压级：架空出线10回，每回架空出线最大输送功率2MW，送电距离6km，功率因数:cosΦ=0.8。

,Ⅰ、Ⅱ类负荷所占比例为70％.负荷同时率取0.9。

3、自然条件：站址为农田，土质为黏土，土壤电阻率ρ=60m海拔高度.处于Ⅳ类气象区。

4、各电压级进出线方向110kV进线为同一方向进线；35kV出线为两个方向出线；10kV出线为多方向出线。

5、各电压级母线后备保护的动作时间：10kV母线1s；35kV母线2s；110kV母线3s。

6、依据负荷曲线，变电站最大负荷利用小时数。

7、电力系统直流分量电流衰减时间常数，（冲击系数）。

8、系统运行方式：最大运行方式为发电厂机组全部投入，变电站110kV为4回进线、最小运行方式为每个电厂停一台发电机，变电站110kV各发电厂只有一回进线。

此表装订在报告（论文）的前面。

摘要本摘要主要进行110KV变电站设计。

首先根据任务书上所给系统及线路和所有负荷的参数，通过对所建变电站及出线的考虑和对负荷资料分析，满足安全性、经济性及可靠性的要求确定了110KV、35KV、10KV侧主接线的形式，然后又通过负荷计算及供电范围确定了主变压器台数、容量、及型号，从而得出各元件的参数，进行等值网络化简，然后选择短路点进行短路计算，根据短路电流计算结果及最大持续工作电流，选择并校验电气设备，包括母线、断路器、隔离开关，并确定配电装置。

根据负荷及短路计算为线路、变压器、母线配置继电保护并进行整定计算。

课程设计110-10KV变电站电气一次部分设计

XXXX学校课程设计说明书题目：A1# 110/10KV变电站电气一次部分设计姓名：院（系）：XXXXXXXXX学院专业班级：学号：指导教师：成绩：时间：课程设计任务书题目 A1# 110/10KV变电站电气一次部分设计专业学号姓名 XX 主要内容、基本要求、主要参考资料等：一、设计内容1.对待设计变电所在系统中的地位和作用及所供用户的分析。

2.选择待设计变电所主变的台数、容量、型式。

3.分析确定高、低压侧主接线及配电装置型式。

4.进行互感器、避雷器等电气设备配置。

5.进行短路电流计算。

6.选择变电所高、低压侧及lOkV馈线的断路器、隔离开关。

7.选择10kV硬母线。

8.编写设计说明书、计算书,绘制电气主接线图。

二、设计文件及图纸要求1.设计说明书一份；2.计算机绘制变电所主接线图一张。

三、有关原始资料1.发电厂变电所地理位置图(见附图)。

各变电站布置方式无特殊要求。

2.环境最高气温40℃，最热月最高平均气温32℃。

3.110kV输电线路电抗均按0.4Ω／km计。

4.最大运行方式时，发电机并联运行，A、B站电源线路分裂运行，C站电源线路并联运行。

5.各变电站负荷的功率因数cosφ均按0.9计。

6.设计参数附图发电厂变电所地理位置图G 一汽轮发电机 QFS-50-2，10.5KV,50MW, cosΦ=O．8，X"d＊=0.195；T —变压器 SF10—63000／121±2x2.5％；YNd11;UK％=10.5；Po=45.5kW；Pk=221kW；Io(％)=O.4四、参考文献1.冯建勤.电气工程基础.北京.中国电力出版社，20102.孙丽华.电力工程基础.北京：机械工业出版社，20063.水利电力部西北电力设计院.电力工程电气设计手册（电气一次部分）.北京:水利电力出版社，19894.姚春球.发电厂电气部分. 北京：中国电力出版社，2004目录第一章资料分析 (1)第二章主变容量、形式及台数的选择 (2)第四章电气设备配置原则 (6)第五章短路电流计算 (8)第六章主要电气设备选择与校验 (13)参考文献 (19)致谢 (20)附录-Ⅰ电气主接线图 (21)附录-Ⅱ电气设备布局图 (22)IA1# 110/10KV变电站电气一次部分设计第一章资料分析第一节变电所在电力系统的地位电力系统是由发电机、变压器、输电线路和用电设备（负荷）组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。

供配电设计任务书

《供配电课程设计》任务书设计题目配电系统设计学院电气工程学院班级姓名学号指导教师时间一、设计任务1、变配电所设计变配电所设计包括以下基本内容：1) 负荷计算及无功功率补偿计算。

2) 变配电所所址和型式的选择。

3) 变电所主变压器台数、容量及类型的选择。

4) 变配电所主结线方案的设计。

5) 短路电流的计算。

6) 变配电所一次设备的选择。

2、高压配电线路设计高压配电线路设计包括以下基本内容：1) 高压配电系统方案的确定。

2) 高压配电线路的负荷计算。

3) 高压配电线路的导线和电缆的选择。

3、低压配电线路设计低压配电线路设计包括以下基本内容：1)低压配电系统方案的确定。

2)低压配电线路的负荷计算。

3)低压配电线路的导线和电缆的选择。

4)低压配电设备和保护设备的选择。

二、原始资料1、负荷状况：参照相关规范，确定车间用电负荷2、供电电源：电源进线为10KV电缆线路，经高压配电室，引至各车间变电所，上级断路器开断容量400MVA。

厂区中10KV的龙门吊、水泵为高压直供，其余为车间变电所220/380V供电。

配电室配备备用电源。

3、气象、土壤等资料：1)．海拔高度12.5m．2)．年最热月温度，平均28.2℃，平均最高32℃．3)．极端最高温度40.7℃，极端最低-14℃．4)．年雷暴日数T=36.4．5)．最热月地面下0.8m处土壤平均温度27.7℃．6)．土壤电阻率p=100Q．m．三、设计内容1、确定该厂的各级计算负荷及各负荷的等级电源进线为YJV-10kV，经高压配电室，引至各车间变电所，上级断路器开断容量400MV A。

厂区中10kV的龙门吊、水泵为高压直供，其余为车间变电所220/380V供电。

车间1旁设车间变电所一个，距总高压配电室800m，供车间1使用；车间2旁设车间变电所一个，距总高压配电室1100m，供车间2使用；2、确定该厂配电系统的接线方式根据供电要求，划分供电回路，确定整个工厂的电气主接线，画出主接线图。

发电厂电气部分课程设计任务书

发电厂电气部分课程设计任务书一、课程设计目的和要求 1．目的发电厂电气部分课程设计是在学生学习《发电厂电气部分》后的一次综合训练，通过这次训练不仅使学生复习巩固了本课程及其它课程的有关内容，而且增强学生工程观念，培养他们的电气设计能力。

2．要求1）熟悉国家能源开发策略和有关的技术规程、规定，树立供电必须安全、可靠、经济的观念；2）掌握发电厂初步设计的基本方法和主要内容； 3）熟悉发电厂初步设计的基本计算； 4）学习工程设计说明书的撰写。

1．发电厂情况：（1）类型：水电厂；水电厂机组容量与台数：4X50MW ，发电机端电压，85.0cos =ϕ；发电厂年利用小时数h T 4000max =（2）发电厂所在地最高温度40摄氏度，年平均温度20摄氏度，气象条件一般，所在地海拔高度1000m 。

2．电力系统负荷情况：（1）发电厂电压负荷：最大10MW ，最小8MW ，85.0cos =ϕ，h T 4000max =。

（2）35KV 电压负荷：最大200MW ，最小100MW ，8.0cos =ϕ，h T 3800max =。

（3）其余功率送入110KV 系统，系统容量1000MVA 。

归算到110KV 母线阻抗，其中MVA S j 100=；自用电3%（4）供电线路数目1．发电机电压，架空线路6回，每回输送容量2MW ，85.0cos =ϕ 架空线路6回，每回输送容量20MW ，85.0cos =ϕ 架空线路2回，与系统连接。

三、设计成果1．课程设计说明书一份2．发电厂电气主接线图一张3．课程设计计算书一份第一部分课程设计说明书第一章主接线的设计对原始资料的分析设计电厂为小型水电厂，器容量为4*50MW，占电力系统总容量的,以满足检修备用容量8%~15%和事故备用容量10%的限额，说明该厂在系统中作用的地位比较重要，年利用小时数4000h，承担为腰荷，该厂为水电厂，所以不考虑扩建，主要从稳定性和经济型考虑主接线形式。

供配电工程课程设计任务书

《供配电工程》课程设计任务书一、设计题目二、设计目的：1）使学生初步掌握企业供配电系统和变电所设计的基本思路、方法和步骤；2）使学生学会查阅工程手册，借助资料进行简单设计；3）通过设计将所学理论知识系统化、工程化，从而培养学生分析问题，解决问题的能力。

三、设计要求要求根据本厂或小区所能取得的电源及本厂用电负荷情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量，选择变电所主接线方案及高低压设备与进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求提交设计计算书及说明书，绘出设计图纸。

四、设计依据五、设计任务（一）设计任务及设计大纲1、高压供电系统设计根据供电部门提供的资料，选择本厂最优供电电压等级。

2、总降压变电站设计<1>主接线设计：根据设计任务书，分析原始资料与数据，列出技术上可能实现的多个方案，经过概略分析比较，留下2-3个较优方案，对较优方案进行详细数据计算分析比较（经济计算分析时，设备价格，使用综合投资指标），确定最优方案<2>短路电流计算，根据电气设备选择继电保护需要，确定短路计算点，计算三相短路电流，计算结果列出汇总表<3>主要电器设备选择：主要电气设备选择，包括断路器，隔离开关，导电截面和型号，绝缘子等设备的选择和校验。

选用设备型号、数量、汇成设备一览表。

<4>主要设备继电保护设计，包括主变压器，线路等元件的保护方案、保护方式的选择和整定计算。

<5>配电装置设计：包括配电装置布置型式的选择、设备布置图。

<6>防雷、接地设计：包括直击雷保护，进行波保护和接地网设计。

3、车间变电所设计根据车间负荷情况，选择车间变压器的台数，容量，以及变电所位置的原则考虑。

4、厂区10KV配电系统设计根据所给资料，列出配电系统接线方案，经过详细的设计和分析比较，确定最优方案。
