中职教育-《机械制图》第五章组合体.ppt

第五章组合体
第一节画组合体视图
第一节画组合体视图

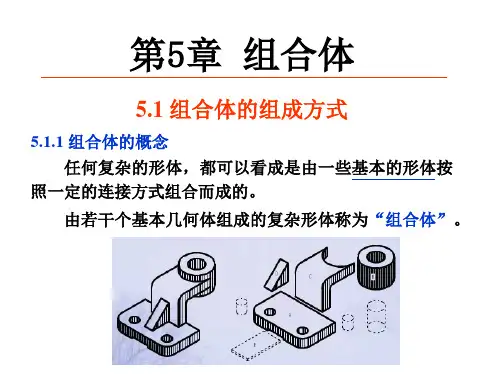

任何机械零件，从形体角度来分析，都可以看作是由一些基本体经过叠加、切割或钻孔等方式组合而成的。这种由两个或两个以上的基本体组合而成的形体称为组合体。
画组合体的三视图时，应首先利用形体分析法弄清楚该组合体的组合形式，以及各基本形体间的相对位置、表面连接关系等，然后按照组合体的形成过程逐一画出各基本形体的三视图。组合体是本课程的核心内容之一，熟练掌握绘制、识读和标注组合体视图的方法，将为进一步识读和绘制零件图打下基础。
二、叠加型组合体视图的画法
1．形体分析
如图所示的轴承座由底板、圆筒、支撑板和肋板四部分叠加而成。支撑板的左、右侧面与圆筒的表面相切，肋板在底板上且与圆筒相交，底板的后端面与支撑板、圆筒的后端面平齐，底板上有两个圆柱通孔，如图所示。
二、叠加型组合Biblioteka 视图的画法2．视图选择首先选择主视图的投射方向，使主视图能较多地反映组合体的形状特征。选择主视图时，应先将组合体放平、摆正，使其主要表面或主要轴线平行或垂直于投影面，然后选择能较好地反映组合体形状特征和各组成部分相对位置的方向作为主视图的投射方向，同时还需兼顾另外两个视图的可见性，使得视图整体上表达清晰且阅读方便。
第二节组合体的尺寸标注
视图只能表达物体的形状，要表达它的真实大小，还需要在视图上标出其尺寸，所标注的尺寸应正确、齐全和清晰。
第二节组合体的尺寸标注
一、尺寸基准
标注尺寸的起始位置称为尺寸基准。组合体有长、宽、高三个方向的尺寸，每个方向至少应有一个尺寸基准。组合体的尺寸标注中，常选取对称面、底面、重要端面以及回转体的轴线等作为尺寸基准。在选择基准时，每个方向上必须要有一个主要基准，有时还可以有一个或几个辅助基准。选定尺寸基准后，各方向的主要尺寸就应从相应的尺寸基准处进行标注。

化工制图学课件第五章组合体

例1. 已知形体的主、俯视图，补画左视图。
Ⅰ Ⅲ
Ⅱ
1）形体分析 2）分析各形体的相对位置，想象出组合体的空间形状， 3) 逐个画出各形体的左视图，按由大到小的顺序 4）检查图形，擦除辅助线
Ⅰ Ⅲ
Ⅱ
Ⅱ
Ⅰ Ⅲ
组合体的整体形状
例2 已知组合体的主视图和左视图，补画俯视图。
1.线面分析 2.作图步骤
a' b' c'
d e
f" g"
e'
h"
k"
G
A
B C
E D
一个视图不能确切表示物体的形状
几个视图联系起来进行分析看图
（三）从反映形体特征最明显的视图看起
特征视图就是指反映形体的形状特征最明显的视图。读组合体视图时，从特征视图入手（一般情况下是主视图），再配合其它视图，就能较快地想象物体的形状来。

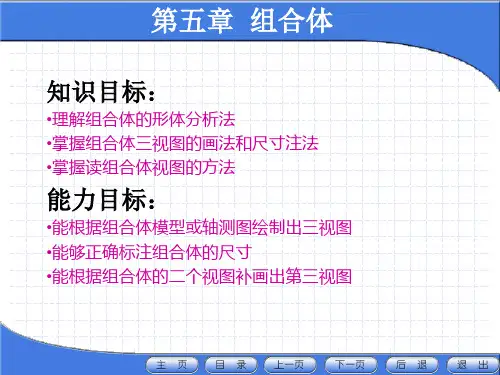

第五章组合体
知识目标：
•理解组合体的形体分析法 •掌握组合体三视图的画法和尺寸注法 •掌握读组合体视图的方法
能力目标：
•能根据组合体模型或轴测图绘制出三视图 •能够正确标注组合体的尺寸 •能根据组合体的二个视图补画出第三视图
第五章组合体
第一节组合体的形体分析第二节组合体三视图的画法第三节组合体的尺寸标注第四节读组合体视图的方法
a' b' c'
d e
f" g"
e'
h"
k"
G
A
B C
E D
（二）视图中的一个封闭线框
1、表示形体上的单一面（平面、曲面）的投影。 2、表示形体上曲面与曲面相切或曲面与平面相切的一个表面的投影。 3、相邻的封闭线框表示形体上位置不同的两个面（相交或错开)投影。 4、大线框内含有小线框表示在一个面上向外凸出或向内凹进的孔或槽。

机械制图第5章组合体

• 对照三个视图可以想象出线框2为中间挖了半圆槽的长方体，如图5-21(c) 所示。
• 线框3、4为对称图形，主视图可反映出两个小块的三角形板的形状特征，如图5-21(d)所示。
•( b)
PPT文档演模板
•(
•(
c)
d)
•图5-21 用形体分析法读图
机械制图第5章组合体
•资讯
•(3) 综合想象整体形状
• 按照分析出的各部分形状以及它们之间的相对位置，综合想象视图所表达物体的空间形状，如图5-21(e)、(f)所示。
•(
•(
•(
b)
c)
d)
•图5-21 用形体分析法读图
•( e)
PPT文档演模板
•( 机械制图第5f章) 组合体
•资讯
•2. 线面分析法 •对于切割类组合体，一般采用线面分析法读图。 • 线面分析法就是按照投影规律，将视图分解为线和线框(面)，再
• 在读图时应根据投影规律结合相应的视图，对视图中图线和线框的具体意义进行判别。
PPT文档演模板
•图5-18 视图中的图线及线框的含义
机械制图第5章组合体
•资讯
•3. 读图要点
•(1) 联系几个视图 • 一般情况下，一个视图不能完全确定物体的形状。如图5-19所示，虽然五组视图的主视图形状相同，但对照俯视图即可看出它们形状的区别。
•图5-2 切割型组合体
PPT文档演模板
•(a) 叠加
•(b) 切割
•(c) 综合
•图5-3 综合型组合体
机械制图第5章组合体
•资讯
•5.1.2 组合体的表面连接关系 •组合体的表面连接关系有平齐、不平齐、相切和相交四种类型。

机械制图入门基本知识5组合体

•Ⅰ •Ⅱ •Ⅲ
PPT文档演模板
机械制图入门基本知识5组合体
•小结：
•⑴ 形体分析法和面形分析法两者的读图步骤虽 • 然相似，但形体分析法是从体的角度出发， • 划分视图所得的三个投影是一个形体的投影； • 而面形分析法是从面的角度出发，“分线框 • 对投影”所得的三个投影是一个面的投影。
•⑵ 形体分析法较适合于以叠加方式形成的组合 • 体，面形分析法较适合于以切割方式形成的 • 组合体。 • 由于组合体的组合方式往往既有叠加又有切 • 割，所以看图时一般不是独立地采用某种方 • 法，而是两者综合使用，互相配合，互相补 • 充。
PPT文档演模板
2020/11/18
机械制图入门基本知识5组合体
•例：
•调整
PPT文档演模板
•有多余尺寸
机械制图入门基本知识5组合体
• 当组合体的某一方向具有回转结构时，
由于注出了定形、定位尺寸，该方向的总体尺
寸不再注出。
•①
•②
•R
PPT文档演模板
•2×
•×
•2×
•×
•R
•×
机械制图入门基本知识5组合体
•例：标注轴承座的尺寸
•
•基准
•2×
•R
PPT文档演模板
投影，想象出它们的形状。
•• 面形分析攻难点
• 当形体由切割方式形成时，常采用面形分析法
对形体主要表面的形状进行分析，进而准确地想象
出形体的形状。
•• 综合起来想整体
• 抓住位置特征视图，分析各部分间的相互位置
关系，综合起来想象出物体的整体形状。
PPT文档演模板
机械制图入门基本知识5组合体
•例：已知物体的三视图，想象出物体的形状

《机械制图》教案解析精品PPT课件

5.4.1 读图的基本知识
1·几个视图联系起来看
如果采用三视图表达一个组合体，那么，看图时要将这三个视图联系起来进行分析。
2·寻找特征视图
几个图联系起来看
所谓“特征视图”，就是把物体的形状特征及相对位置反映最充分的那个视图叫“特征视图”。
一组主、俯
视图投影相同，而左视图不同的组合体
3·了解视图中的线框和图线的含义
5.3.1 基本形体的尺寸标注
常见形体的标注方法
三棱柱
四棱柱
六棱柱
四棱锥
掌握组合
体尺寸的标注，
()
必须了解基本
形体的尺寸标
四棱台
圆柱
圆锥
圆球
注方法。
一个基本
形体应该有长、
□□
Φ
Φ
宽、高三个方
向的尺寸。
半球
圆
台
Φ
内环
Φ
基本形体的尺寸标注
Φ
Φ
Φ
总体尺寸不直接标注实例
总体尺寸= 定位尺寸+ 定形尺寸
基本体上的切口、开槽和穿孔等，一般只标注截平面的定位尺寸和开槽或穿孔的定形尺寸，而不标注截交线的尺寸。
是实形体与实形体进行组合。
圆锥圆柱
圆台
圆柱
切割 —是指把物体用平面或曲面切割去若干部分.
是从实形体中挖去一个实形体，被挖去的部分就形成空形体（空洞）；或是从实形体中切去一部分，使被切的实形体成为不完整的基本几何体。
注：有时组合体既有叠加，也有挖切。
根据组合体连接方式的相对位置形式，可以分为：平行、相切和相交。
组合体中两相邻基本几何体之间相对位置关系:相切、相交、平行
相交
交线

机械制图组合体ppt课件

图5-26 相同的主视图，构思出不同的形体
38
注意：在构形过程中除要求结构合理、组合关系正确、有一定难度外，还应提倡创新，造型新颖美观。
3. 画图设计
先画草图纸画出新形体三视图，经修改完善后再按画组合体三视图的步骤画出该形体的三视图。
39
三、构型设计实例
[例5-6] 根据已知形体进行构形设计（图4-27）。
(a)
(b)
(c)
(d)
图5-5 选择主视图
10
二、组合体的画图方法
例1 ：求作轴承座的三视图
●
●
●
凸台
圆筒
支撑板
●
●
底板
肋板
上页下页 11 返回
例 2：求作导向块的三视图
上页下页 12 返回
§5-3 组合体的尺寸标注
组合体的尺寸标注应达到如下三点要求：
正确—符合国家标准关于尺寸标注的有关规定；完整—所注尺寸齐全，既不多余，也不遗漏，不重复；清晰—尺寸的布局要整齐清晰，便于阅读。
组合体尺寸标注步骤：
• 作形体分析；
• 选择长、宽、高三个方向的尺寸基准，逐一注出简单形体的定位尺寸和截割体的定位尺寸；
• 依次标注各简单形体和截割体的定形尺寸；
• 标注总体尺寸。
13
一、尺寸种类
1.定形尺寸——确定形体形状及大小的尺寸，图4-8中的直径、半径及形体的长、宽、高等尺寸都是定形尺寸。
表面相切，肋板两侧面与水平圆筒的外表面相交，凸台与水平圆筒
相贯。
Ι Ⅱ
Ⅲ Ⅳ
(a) 立体
Ⅴ
(b) 形体分析
图5-4 轴承座
9
视图选择
在选择视图时，首先要选好主视图。确定主视图一般应符合以下原则： ⑴ 符合自然安放位置；（面积最大） ⑵ 反映形体特征，也就是在主视图上能清楚地表达组成该组合

演示文稿机械制图组合体

无轮廓线
m`
（切点）
m‘’
画连接板
m
无轮廓线
第十八页，共109页。
4. 画轴承座三视图的过程
(1) 布图
大致确定各投影的位置,画作图基准线.
(2) 画出各组成部分的投影
先画主要形体，后画次要形体；先画各形体的主要部分，后画细部特征；先画可见部分，后画不可见部分。
第十九页，共109页。
画肋板
第十五页，共109页。
画底板
4. 画轴承座三视图的过程
(1) 布图
大致确定各投影的位置,画作图基准线.
(2) 画出各组成部分的投影先画主要形体，后画次要形体；先
画各形体的主要部分，后画细部特征；先画可见部分，后画不可见部分。
第十六页，共109页。
画圆筒
4. 画轴承座三视图的过程
(1) 布图大致确定各投影的位置,画作
1. 定形尺寸
第四十页，共109页。
1 . 定形尺寸
确定组合体各组成部分形状大小的尺寸
ф18
R 17
12
73
33
4－ф9
如图中底板长、宽、高孔径、圆角半径等。
55
第四十一页，共109页。
2 . 定位尺寸
确定组合体各组成部分相对位置的尺寸
ф18
R 17
12
73
4－ф9
33
如图中底板孔在长、宽方向的定位尺寸及立板上的孔在高度方向的定位尺寸。
5.3组合体的尺寸标注
5.4读组合体的视图
第二页，共109页。

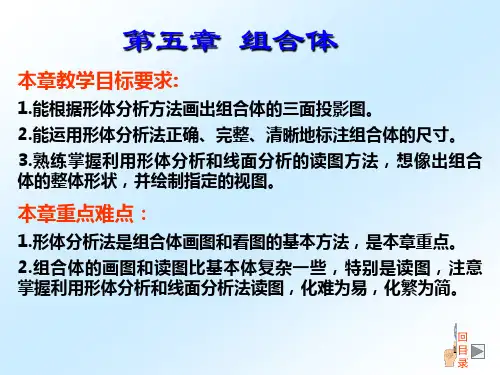

第五章.组合体
二教学目标：
1. 熟练掌握组合体的形体分析法，了解线面分析法；
2. 掌握组合体的画图，读图和尺寸标注；
