10系列电磁流量计简明操作手册
电磁流量计使用说明书
电磁流量计使用说明书武汉磐宇科技发展有限公司1产品用途与适用范围1.1特点：■频率可编程低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；■采用新型含有FLASH存贮器的16位超低功耗微处理器，集成度高，运算速度快，计算精度高。
■全数字量处理，抗干扰能力强，测量可靠；■超低EMI开关电源，适用电源电压变化范围大，效率高，温升小。
EMC性能好；■中英文菜单操作，使用方便，操作简单，易学易懂；■高清晰度背光宽温型LCD显示；■能进行双向流量测量、双向总量累计。
具有量程自动切换功能，更有效地提高了模拟电流和频率输出的测量精度，特别适用于昼夜流量范围变化大并需要发出控制信号的场合。
流量测量范围度可达1500:1。
■内部有三个积算器，分别记录和显示正向累计量、反向累计量及累计差值积算量，方便于流体计量和贸易交接。
■提供隔离或非隔离RS485/RS232C数字通讯接口，并支持MODBUS、PROFIBUS-DP及HART等现场总线通讯方式；■采用恒流源流体电阻测量，可以在长线传输的情况下，准确测量电极信号内阻。
不仅可用来判别传感器内流体是否空管，而且能够判别电极被污染、覆盖等异常现象，为用户提供清洗电极等故障处理信息；■使用智能化判断，不采用测量修正设置，空管报警与电极检测应用更加便捷。
■先进的“粗大误差处理”技术，能够切除浆液等流体测量尖状干扰，减小输出跳动，保持高精度测量并使输出更加稳定；■具有流体密度设置，可以显示质量流量；■恒流励磁电流范围大，可与不同制造商、不同类型的电磁流量传感器配套使用；■具有积算器远程清零的控制功能，具有开启与停止累计的接点信号输入，适于总量检验和批量处理应用；■具有自检与自诊断功能；■采用先进的非易失性存贮器，电路可靠性更高，有效地保护设置和测量参数；■仪表可选配不掉电时钟及存储器，用于记录掉电时间、上电时间及掉电时刻的流量。
■仪表带有可选小时记录功能，可保存30天以上历史的流量和电极电阻测量值。
E+H电磁流量计10系列操作手册
KA00032D/06/ZH/14.11 71154561
Proline Promag 10
目录
1 安全指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2
Endress+Hauser
Proline Promag 10
安全指南
1 安全指南
1.1 用途
• 本测量设备仅用于测量密闭管道中导电介质的流量。对于大部分液体，测量时需要 的最小电导率可为 50 μS/cm。
• 除本文指定用途外，其他任何用途均会对人员和整个测量系统的安全造成威胁，禁 止使用。
• 制造商对由于不恰当使用或用于非指定用途而引起的损坏不承担责任。
1.1 用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.3 操作安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.4 安全图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
E H电磁流量计基本调试说明 Promag 10要点
电磁流量计基本调试说明（Promag 10）【功能键说明】1、操作界面有三个按键，分别是：“+”“－”和“E”；2、“+”、“－”可以上下切换菜单，也可以在数值输入界面设定数值（数字输入界面有阴影时，按一下“+”或者“－”，阴影消失出现单个光标，对当前数值进行修改，如数字“1”按一下“+”，变为数字“2”）；“E”为确认键，用来进入相应菜单或确认数值（如果需要输入多位数，比如“178”，则先在第一位输入1，按E 确认进入第二位后输入“7”，再按E 进入第三位输入“8”，再按E 进行确认）。
3、同时按下“+”和“－”为返回键。
如果设定过程中，不小心进入了错的菜单，多按几次，便可返回测量主界面，然后重新进入正确的菜单进行设定。
【单位设定】1、仪表上电后经过启动程序进入测量模式，按“E ”进入功能菜单：2、按“E ”确认，设定系统单位，按“+”或“－”提示输入密码“10”，按“E ”确认，再按“+”或“－”修改瞬时体积流量单位，按“E”确认：3、按“E ”进入下一项设定，按“+”或“－”修改累积量单位，修改完后按“E”确认；4、多次同时按“+”与“－”退出至功能菜单：【量程设定】1、由功能菜单按“+”或“－”至“CURRENT OUTPUT”：2、按“E ”至显示“VALUE 20mA”即20mA 对应的值，按“+”或“－”进行修改（该值需和上位机设置一致），后按“E”确认：3、同时按“+”与“－”退出至功能菜单：【过程参数设定】（小信号切除及空管检测功能）1、由功能菜单按“+”或“－”至显示“PROCESS PARAMETER”2、按“E ”进入过程参数设定，按“+”或“－”设定“LOW FLOW CUT OFF”值（即为小信号切除值），建议小信号切除值为量程的1%～5%：3、按“E ”进入下一项“EPD ”（即为空管检测功能），“+”或“－”将“EPD ”项选择为“ON ”，按“E”确定：4、多次同时按“+”与“－”退出至测量模式：经过以上设置即完成仪表的基本设定。
10系列电磁流量计累积流量设置和复位
该资料仅供参考，若有异议，请以随设备附带的操作手册为准 10系列电磁流量计累积流量设置和复位
按键控制
键，键 同时按
键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时按键取消数据输入。
按进入菜单，按键找到TOTALIZER （累积流量）
输入密码：0010，也可以直接输入“10”，当从左向右数第三个“*”号变成回车键后按“E ”确认就可。
进入累积流量菜单
累积值
溢流值 累积流量复位
密码：0010累积流量单位
修改成：YSE 复位
重新确认复位
累积流量数字最多7位浮点数组成，可以使用功能作为溢流值来观察更高的数值（>9,999,999），有效数值是OVERFLOW 功能的累积量加上SUM 功能的数值。
举例：
OVERFLOW 溢流数值：2E7dm3 (= 20,000,000 dm3)
"SUM"功能上数值 = 196,845 dm3
有效总累积数值= 20,196,845 dm3。
E+H电磁流量计10系列(原理,参数,硬件,波动和错误代码)

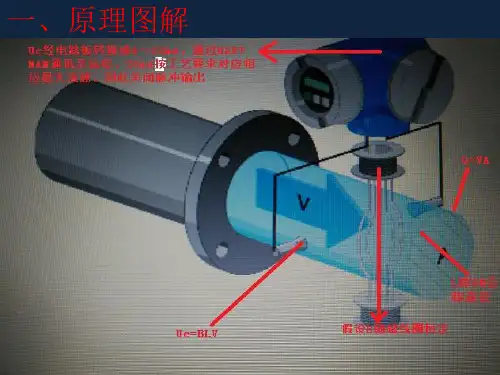

一、原理图解二、参数设置（重点是流量系数、公称直径、系列编号、关闭脉冲输出、HART输出选型、设定量程上限等）SENSOR VERSION 传感器版本AMP VERSIONSYSTERM UNITS[ˈju:nɪt]系统单位UNIT VOLUME FLOW [ˈvɒlju:m]单位体积流量ACCESS CODE 密码10**m3/h累计值单位m3UNIT VOLUMEFORMAT DATE/TIMEDD.MM.YY.24HOPERATION运行LANGUAGE ENGLISH FRANCE USER INTERFACE用户界面FORMAT['fɔ:mæt]格式xxxx.xTOTALIZER累积器SUM 204675m3OVERFLOW溢流值OE7m3RESET TOTALIZERNOYESCURRENT OUTPUTCURRENT SPAN 电流范围4～20mA HART NAM4～20mA US4～20mA HART US4～20mA （25mA）4～20mA （25mA）HART4～20mA NAMUROFFValue 20mA +700.00m3/hTime constant 3.00SPULSE/STAT. OUT脉冲/状态输出OPERATION MODE运行模式OFFPULSESTATUS['steɪtəs]COMMUNICATION 对话TAG NAME……标签名称TAG DESCRIPTION……位号描述FIELDBUS ADDRESS 总线地址0000WRITE PROTECT 写入保护OFF ONPROCESS PARAMETER工艺参数ON-VAL.LF-CUTOFF小流量切除20.000m3/h（修改日期后才能进入密码）EMPTY PIPE DET（detection）空管检测 OFF ONEPD ADJUSTMENT空管检测调整OFFEMPTY PIPE ADJFULL PIPE ADJUSTSYSTEM PARAMETERINSTL.DIR.SENSORFORWARD[‘fɔ:wəd] 向前REVERSE 翻转MEASURING MODESTANDARD标准SYMMETRY对称[ˈsɪmətri]POS.ZERO RETURNOFFONSYSTEM DAMPING阻尼['dæmpɪŋ] 3（介质变粘稠，调大可减小波动）SUPERVISION 监控FAILSAFE MODE故障安全模式MINIMUM VALUE 极小值MAXIMUM VALUE[ˈmæksɪməm ]极大值 ACTUAL[ˈæktʃuəl] VALUE 实际值ALARM DELAY 0s报警延迟SYSTEM RESET系统复位NORESET DELIVERY[dɪˈlɪvəri]投递RESTART SYSTEM重启系统SELF CHECKING 自检查OFF ONSIMULAT SYSTEM 模拟系统SIM FAILSAFE MODEOFFONSIM MEASURAND[‘meʒərənd]被测变量OFFVOLUME FLOWSENSOR VERSION[ˈvɜ:ʃn]传感器版本SERIAL NUMBER[ˈsɪəriəl] FT01GA18000连续编号SENSOR TYPE类型W 42000200AMP VERSIONSW-REV.AMPV1.04.0019.01.12 10:481.035+0DN80/3〃流速≥ 0.2m/s或≤ 10m/s三、硬件接线（一）分离式传感器转换器导致流量波动第七种原因左图是组成E+H分离式电磁流量计的传感器（如中图）和转换器（如右图）的端子接线图。
电磁流量计使用说明书
技术资料Technical Information电磁流量计使用说明书北京多益慧元科技有限公司本仪表在出厂前已经过全面调试。
为了保证仪表的正常使用，请仔细阅读产品说明书，并在操作前充分了解如何使用该仪表。
关于本套用户说明书该套说明书必须提供给最终使用用户。
未经预先通知，产品说明书的内容可能改动。
版权所有，未经本公司书面同意，不得以任何形式复制说明书的任何部分。
本公司不对本说明书做任何形式的保证，其中包括但不限于本说明书的出售以及用于其他特殊目的。
本公司努力确保说明书的各项内容正确性，但若发现任何错误或者疏漏，请通知本公司。
除上面提到的内容以外，本公司不对本产品承担任何其他责任。
如产品规格、结构或者操作的改变不影响其运行、使用和性能，用户说明书不随之修订。
本产品说明书将协助您安装、使用和维护您的流量计。
我们的责任：确保所有使用者获得足够的安全操作和维护程序。
警告为了您的安全，请在使用仪表前认真阅读以下安全警告。
1．流体不会腐蚀仪表表体和接液部件材质。
2．当测量易燃液体，注意防范火灾或爆炸。
3．处理有害液体时，须遵循生产厂商的安全操作规范。
4．在危险的环境中工作时，须遵循正确操作步骤。
5．流量计拆除时，可能会造成液体飞溅。
请按照流体设备商的安全操作规范防止飞溅。
6．为了达到最佳效果，仪表校准周期最长不超过1年。
第一部分电磁流量转换器说明书 (1)A、通用型电磁流量转换器 (1)一、概述 (1)二、技术参数 (1)2.1通用指标 (1)2.2电气指标 (2)2.2.1普通型流量转换器 (2)2.2.2电池供电型流量转换器 (3)2.2.3过程控制型流量转换器 (5)三、安装 (6)3.1安装注意事项 (6)3.2电气接线 (6)3.2.1普通型转换器接线 (6)3.2.2电池供电型转换器接线 (10)3.2.3过程控制型转换器接线 (15)3.3主要部件及尺寸参数 (16)3.3.1普通型\过程控制型转换器安装尺寸图 (16)3.3.2电池供电型转换器安装尺寸图 (17)四、操作、使用与设置 (18)4.1普通型转换器 (18)4.2电池供电型转换器 (26)4.2.1脉冲输出参数设置 (26)4.2.2参数设置 (27)4.2.3仪表详细参数说明 (28)4.2.4仪表报警显示 (29)4.2.5非线性修正功能说明 (30)4.2.6各口径下脉冲宽度为1ms时设置参考表 (31)4.3过程控制型转换器 (32)4.3.1基本操作说明 (32)4.3.2参数一览表 (32)4.3.3仪表参数详细说明 (33)4.3.4HART通讯功能说明 (35)4.3.5带非线性修正功能补充说明 (36)B、经济型电磁流量转换器 (37)一、概述 (37)1.1应用场合 (37)1.2特点 (37)二、电气指标 (38)三、安装 (39)3.1机械连接 (39)3.2电气连接 (39)3.2.1键盘及显示面板 (39)3.2.2接线端子及电源输入 (40)3.2.3模拟量（4-20mA）输出 (41)3.2.4数字量输出 (42)3.3主要部件及尺寸参数 (45)四、操作及使用 (46)4.1操作、使用 (46)4.2参数设置 (47)4.2.1按键功能及参数设置 (47)4.2.2参数设置功能及功能键操作 (47)4.2.3功能选择 (48)4.2.4仪表详细参数说明 (50)4.2.5空管报警参数设置 (54)第二部分电磁流量传感器说明书 (55)A、管道式电磁流量传感器 (55)一、概述 (55)1.1应用场合 (55)1.2仪表特点与用途 (55)二、工作原理 (56)三、技术规格 (57)3.1技术参数 (57)3.2测量范围 (58)四、安装 (60)4.1电磁传感器尺寸参数 (60)4.1.1传感器外型尺寸 (60)4.1.2传感器的安装尺寸 (61)4.1.3电磁传感器材质 (62)4.2安装及注意事项 (64)4.2.1安装位置 (64)4.2.2安装方向 (64)4.2.3对直管段要求 (65)4.2.4安装说明 (66)B、插入式电磁流量传感器 (69)一、概述 (69)二、工作原理 (69)三、功能特点 (69)四、技术参数 (70)4.1技术规格 (70)4.2测量范围 (71)五、安装说明 (73)第三部分保修及常见故障排除 (76)一、保修 (76)二、铭牌型号与规格 (76)三、运输和贮存注意事项 (77)四、安装场所注意事项 (77)五、常见故障排除 (78)第一部分电磁流量转换器说明书A、通用型电磁流量转换器一、概述通用型智能电磁流量计由传感器和转换器两部分构成。
电磁流量计说明书
1
1.1
电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成。它是根据法拉第电磁感应定律而制成的一种仪表，用于测量封闭管道中导电液体和浆液的体积流量。电磁流量计有各种输出信号供用户选择。电磁流量计应用于化工、电力、矿冶、给排水、造纸、医药、食品、环保等工业部门。
一体型电磁流量计：-25℃～+55℃
相对湿度：（5～90）%；
大气压力：（86～106）kPa.
1.4
流体电导率： 不低于5μs/cm;
公称压力： 4.0MPa DN(15、20、25、32、40、50、65、80、100、150)
1.0MPa DN(200、250、300、350、400、450、500、600、700、800、900、1000)
1.2
a.测量不受流体密度、粘度、温度、压力和电导率变化影响；
b.测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性；
c.可输出与流速成正比例的线性模拟信号或频率信号，测量范围宽；
d.采用低频方波励磁，功耗小，零点稳定。
1.3
环境温度：分体型电磁流量传感器：（-25～+55）℃ 分体型转换器：（-25～+55）℃
0.2级
0.3级
0.5级
2
DN（600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600）
0.3级
0.5级
流量范围对应的流速范围:（0.5～10）m/s
测量管材质: 304
衬里材质:软橡胶、聚氨酯橡胶、聚四氟乙烯、氟化乙炳烯
电极材质:不锈钢0Cr18Ni12Mo2Ti、哈氏合金B、哈氏合金C、钛、钽
电磁流量计操作说明书
电磁流量计操作说明书第一章引言电磁流量计是一种用于测量导电液体流量的仪器，其原理基于法拉第电磁感应定律。
本操作说明书旨在帮助用户正确操作电磁流量计，确保其正常运行并获得准确的流量测量结果。
在使用本仪器之前，请仔细阅读本说明书并按照其中的操作步骤进行操作。
第二章仪器概述2.1 外观与结构电磁流量计主体由流量传感器和转换器组成。
流量传感器通常由两个平行的电极和一对辅助电极构成，其中两个平行电极用于产生磁场，辅助电极用于测量电导率。
转换器则负责接收传感器信号并进行处理，最终将流量值输出到显示屏或其他记录设备。
2.2 规格与参数根据不同型号的电磁流量计，规格和参数会有所差异。
在使用前，请查看所购买的电磁流量计的技术手册，了解其具体规格和参数。
第三章安装与调试3.1 安装3.1.1 安装环境电磁流量计的安装环境应满足以下条件：- 温度范围：XX℃至XX℃- 相对湿度：不大于XX%- 安装位置：远离磁场干扰和强电磁波辐射源- 安装方向：尽量保持垂直安装3.1.2 安装步骤根据安装环境特点和流量计型号的不同，具体的安装步骤可能会有所差异。
请按照以下一般步骤进行操作：1) 确保安装环境符合要求。
2) 将流量计与管道连接，确保连接牢固并无泄漏。
3) 连接电磁流量计的电缆至转换器。
4) 检查安装是否正确，确保传感器与管道之间没有间隙或阻塞物。
5) 安装完成后，检查各连接部位是否紧固。
3.2 调试完成安装后，进行如下调试步骤：1) 检查电源线是否连接正确并插入可靠。
2) 按照转换器说明书设置各参数。
3) 打开阀门，使介质流经流量计。
4) 根据需要进行校准，并记录相关参数。
5) 检查转换器显示的流量值是否与实际值一致。
第四章使用与维护4.1 使用注意事项在正常使用电磁流量计时，需注意以下事项：1) 请勿撞击仪器或使用硬物敲打仪器外壳。
2) 请勿让电磁流量计接触强酸、强碱等腐蚀性物质。
3) 请勿将电磁流量计放置在温度过高或过低的环境中。
10系列电磁流量计简明操作手册
1200 48" 150 m3/h
– 54" 200 m3/h
1400 – 225 m3/h
– 60" 250m3/h
1600 – 300 m3/h
– 66" 325m3/h
1800 72"
– 78" 450 m3/h
2000 – 450m3/h
小流量切 除 (v ~ 0.04 m/s)
350 m3/h
按 进入菜单，按 键找到SIMULAT.SYSTEM（仿真系统），进入菜单SIM.MEASURAND（仿真测量），直接仿 真瞬时流量值，此时有电流输出和脉冲输出。仿真结束后，关闭仿真功能 输入密码：0010，也可以直接输入“10” ，当从左向右数第三个“*”号变成回车键后按“E”确认就可。
进入仿真系统菜单
375 15" 20 m3/h
400 16" 20m3/h
450 18" 25 m3/h
500 20" 30 m3/h
600 24" 40 m3/h
700 28" 50m3/h 30" 60 m3/h
800 32" 75m3/h
900 36" 100m3/h
1000 40" 125 m3/h
– 42" 125m3/h
9-300 25-700 35-1100 60-2000 90-3000 145-4700 Promag D
0.06-1.8 0.25 to 7 1-30 4-100 9-300 25-700 35-1100 60-2000 90-3000 145-4700 Promag H
Promag D
电磁流量计使用说明书共17页文档
LDB型电磁流量计使用说明书1 产品用途与适用范围1.1 特点：■可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；■采用16位嵌入式微处理器，运算速度快。
精度高；■全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达1500 : 1；■超低EMI开关电源，适用电源电压变化范围大。
抗EMC性能好；■全汉字菜单操作，使用方便，操作简单，易学易懂；■高清晰度背光LCD显示；■具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能。
■内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量。
■具有RS485或RS232C数字通讯信号输出；■具有电导率测量功能，可以判别传感器是否空管；■具有自检与自诊断功能；■采用SMD器件和表面安装（SMT）技术，电路可靠性高；■仪表内部设计有不掉电时钟，可记录16次掉电时间。
1.2主要用途电磁流量计用来测量封闭管道中导电流体的体积流量。
广泛地适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。
1.3正常工作条件环境温度：分体型–10～+ 60℃；相对湿度：5%～90%；供电电源：单相交流电85～265V，45～63Hz；功率：小于20W。
1.4 试验参比条件环境温度：20℃±2℃相对湿度：45%～85%电源电压：220±2% 电源频率：50Hz ±5% 谐波含量小于5%。
预热时间：30min2 产品型式电磁流量计有分体型和一体型两种结构形式。
3 工作原理电磁流量计的工作原理基于法拉第电磁感应定律。
当一个导体在磁场内运动，在与磁场方向、运动方向相互垂直方向的导体两端，会有感应电动势产生。
电动势的大小与导体运动速度和磁感应强度大小成正比。
在图1-1中，当导电流体以平均流速V （s m /）通过装有一对测量电极的一根内径为D （m ）的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B （T ）的磁场中。
上海飞卓电磁流量计FM10使用说明书
上海飞卓电磁流量计FM10使用说明书
工作原理：
插入式电磁流量计测量原理基于法拉第电磁感应定律。
传感器的探头，是一非导磁绝缘材料短管，管内装有绝缘线圈，两只电极沿管径方向穿通管壁固定在短管上，其电极头与探头表面基本齐平。
励磁线圈由双向方波脉冲励磁时，在与探头轴线平行的方向上产生一磁通量密度为B的工作磁场。
由于探头轴线与用户管道轴线垂直，故沿管道流动的有一定电导率的流体以平均流速V流经探头时，将切割磁力线感应出电动势E电动势E正比于磁通量密度B与平均流速V的乘积ExKVB，其中K为结构系数。
电动势E（流量信号）由电极检出并通过电缆送至转换器。
通常，传感器插入的深度是电极置于管道轴线上直径位置，首先测量出该点的流速，根据流量测量的标准IS07145（BS1042）2节，当满足规定的条件时，可从一个单点流速的测量推导出流经管道截面的体积流量。
转换器将流量信号放大处理后，可显示流量、总量，并能输出脉冲、模拟电流等信号，产品特点FMI插入式电磁流量计采用当代电磁流量计最新技术制造，具有下列特点：
测量不受流体密度、粘度、温度、压力和电导率变化的影响；适于在公称通径DN200DN1800的金属管道上安装使用。
转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。
转换器可与传感器组成一体型或分离型；转换器采用16位高性
能微处理器，参数设定方便，编程可靠，流量计为双向测量系统，内装三个积算器记录总量：正向总量、反向总量及差值总，量：可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯；用途FMI插入式电磁流量计用于测量封闭管道中无腐蚀性的导电液体的体积流量，适用于化工、电力、矿冶、给排水、造纸、医药、食品等部门。
10系列电磁流量计安装使用说明
10系列电磁流量计安装使用说明一、安装方法：1.安装前，应检查流量计外观是否完好无损，并确认流量计型号和规格是否符合要求。
2.安装时，应选择水平或竖直安装，并确保电磁流量计与管道的连接方向一致。
3.安装时应避免强电磁场干扰，需与其他电磁场源保持一定的距离。
4.安装时应避免阴影区的存在，以确保流量计能正常工作。
5.安装时，应注意电磁流量计的距离与管道的对接密封，并使用密封垫圈等密封材料进行连接。
二、安装注意事项：1.在水平安装时，应注意水平仪的使用，确保流量计的水平度。
2.安装后，应检查电磁流量计与管道的连接是否牢固，防止漏水和松动。
3.安装时应避免流体的振动和冲击，可在流量计前后增设缓冲器或减震器。
三、使用说明：1.使用前，应检查电磁流量计的各项参数设置是否正确，包括单位、线性度、测量范围等。
2.使用时，应确保电磁流量计和管道内部的介质干净，避免杂质对测量结果的影响。
3.使用时应保持电磁流量计的显示清晰，如发现显示不清楚或有故障，应及时维修或更换。
4.使用时应定期校准电磁流量计，以确保测量结果的准确性和可靠性。
四、维护保养：1.定期检查电磁流量计的电源和信号线是否存在老化或断裂现象，如有问题应及时更换。
2.定期进行清洗和检查流量计的内部结构和传感器，确保其正常工作。
3.定期检查电磁流量计的工作温度和压力范围是否在正常范围内，如超出范围应停止使用并及时维修。
4.定期校准电磁流量计，以确保测量结果的准确性和可靠性。
总之，正确的安装和使用是保证10系列电磁流量计准确性和可靠性的重要保证。
遵循以上安装使用说明，并定期进行维护保养，可以延长流量计的使用寿命，提高测量效果。
电磁流量计怎么用
电磁流量计怎么用电磁流量计是一种用于测量管道内液体流量的常见设备，它通过应用法拉第电磁感应原理来确定导电液体内的流速。
使用电磁流量计可以实现准确的流速测量，适用于各种工业应用领域。
下面将详细介绍电磁流量计的使用方法。
步骤一：安装电磁流量计1.将电磁流量计安装在要测量的管道上。
确保安装方向正确，传感器与管道呈90度角，并且没有倾斜。
2.确保电磁流量计的电气连接正确，接好电源线和信号线。
3.对电磁流量计进行初始化设置，如输入流体参数、管道直径等。
步骤二：设置流量计参数1.打开流量计设备的电源，进入设备设置菜单。
2.在设备设置菜单中，输入流体密度、流速范围，根据实际情况设置输出信号类型和量程。
3.确认设备参数设置无误后保存并退出设置菜单。
步骤三：校准电磁流量计1.使用标准流量计或知名流速测量仪器对电磁流量计进行校准。
2.根据实际测量情况，对电磁流量计进行手动或自动调零和调校。
3.确认校准结果准确无误后，即可进行正式的流量测量。
步骤四：实际使用1.开启电磁流量计的测量功能，观察流速显示。
2.监测流速变化，根据需要调整参数或操作。
3.定期清洁和维护电磁流量计，确保其长期稳定的测量性能。
注意事项1.电磁流量计只适用于导电液体的流速测量，不适用于非导电液体或气体。
2.在使用过程中，避免电磁流量计受到强磁场干扰，影响测量准确性。
3.定期对电磁流量计进行检查和校准，确保测量结果的准确性和可靠性。
通过以上步骤，您可以成功地使用电磁流量计进行准确的流速测量，为工业生产和流程控制提供可靠的数据支持。
10系列电磁流量计量程范围设置
按键控制 同时按 按 键， 键 键并保持3秒以上直接回到主显示页位置，同时 键步步退出功能矩阵到主显示页位置，同时按 键取消数据输入。
按 进入菜单，按 键找到CURRENT OUTPUT（电流输出）。 输入密码：0010，也可以直接输入“10” ，当从左向右数第三个“*”号变成回车键后按“E”确认就可。
输入密码:0010，修改量程 Promag Promag Promag P L W 最小/ 最大满量程值m3/h (v ~ 0.3 或10 m/s) 20-600 20-600 20-600 35- 1100 55-1700 80-2400 1103300 140-4200 140-4200 180 5400 220 6600 310-9600 42013500 48015200 35- 1100 55-1700 80-2400 110-3300 140-4200 140-4200 180-5400 220-6600 310-9600 42013500 48015200 35- 1100 55-1700 80-2400 110-3300 140-4200 180-5400 220-6600 310-9600 PP 最小/ 最大满量程值m3/h (v ~ 0.3 或10 m/s) 550-18000 55018000 690-22500 69022500 850-28000 85028000 950-40000 95040000 1250-40000 125040000
-
-
Promag Promag Promag P L W 最小/ 最大满量程值m3/h (v ~ 0.3 或10 m/s) 170055000 220070000 280090000 3400110000
电磁流量计操作指南说明书
电磁流量计操作指南说明书1. 引言电磁流量计是一种常用的流量测量仪表，广泛应用于工业生产、水处理、石油化工等领域。
本操作指南旨在帮助用户正确操作电磁流量计，提高测量准确性和工作效率。
2. 安装与连接2.1 安装根据现场实际情况选择合适的安装位置，确保电磁流量计与被测介质流向一致，并确保安装位置平整、无振动。
安装时应注意保持流量计的垂直放置，并留出足够的空间以便于维修和更换。
2.2 连接将电磁流量计与管道系统连接，确保连接口紧固可靠，避免泄漏。
请按照电磁流量计与管道连接口的规格选用适当的密封件。
连接完成后，检查连接口是否有松动，若有松动应及时进行重新紧固。
3. 参数设定在开始测量之前，需进行相关参数的设定，以确保电磁流量计的准确度。
3.1 测量范围根据被测介质的流量范围，设置电磁流量计的测量范围。
请确保所设置的测量范围能够满足实际测量需求，并预留一定的余量，以防止超量程的发生。
3.2 温度和压力补偿根据被测介质的实际温度和压力情况，设置电磁流量计的温度和压力补偿参数。
温度和压力补偿能够有效提高测量的准确性，确保测量结果的可靠性。
4. 运行操作4.1 供电与启动将电磁流量计与电源进行连接，并确保电源正常供电。
在供电后，按照操作面板上的启动指示进行操作，启动电磁流量计。
4.2 测量显示与记录在启动后，电磁流量计将实时显示被测介质的流量值。
可以根据需要选择记录仪表或计算机系统进行流量数据的记录与存储，便于后期数据分析和处理。
4.3 异常处理与维护在日常使用中，若发现电磁流量计的显示异常或其他问题，请及时进行检查和维护。
遇到故障时，应按照设备说明书进行相应的维修操作，或联系售后服务人员进行维修。
5. 注意事项5.1 防护措施在安装和操作电磁流量计时，应注意避免其接触任何化学物质，以防损坏仪表。
同时，应做好防护措施，避免流量计受到外部环境的影响。
5.2 清洁与维护定期对电磁流量计进行清洁和维护，以保持仪表的良好工作状态。
10系列电磁流量计安装使用说明
PROline promag 10电磁流量计安装使用手册铝外壳, IP67M20基本型软件E+H公司10系列电磁流量计用于导电流体流量测量，最小导电度不应小于50μs/cm。
一、安装最理想的安装方式：建议使用者将电磁流量计按照右图方式安装在垂直管道上，并且被测流体自下向上流。
水平安装：安装在水平管道上，应保证两侧的测量电极水平，以减少气泡对测量电极造成瞬间绝缘，并且也可以使空管检测电极更好地工作。
应保证满管测量，管道的顶点容易聚集气泡，下降管也容易形成气泡，应避免这种安装。
安装在自流管道前应保证安装位置比自流管道低两个管道直径的距离。
为避免泵后真空对仪表造成的损害，电磁流量计不应该安装在泵后。
测量非满管时，为了保证电磁流量计满管测量，使用者可以参照右图设计管道。
电磁流量计安装在下降高度超过5m的下降管之前时，为了防止下降管产生的负压破坏电磁流量计衬里，同时为了防止下降管产生气泡，应该在电磁流量计与下降管之间做一个虹吸管安装一个放气阀。
a=排气阀，b=虹吸管入口和出口直管段：为了确保测量精度电磁流量计前后应有足够的直管段，远离泵、阀门、三通、弯头等组件。
直管段要求：•入口长度≥5×DN•出口长度≥2×DN密封垫片：一般的电磁流量计与管道安装，在它们之间都要加密封垫片，密封垫片应该用非导电材料制成。
应注意密封垫片的尺寸，安装后不要进入管道影响流体流动。
PTFE衬里的电磁流量计可以不加密封垫片。
等电位原则与接地环：使用电磁流量计测量流量必须遵从等电位原则，被测介质和测量电极保证电位相同才能保证正确的测量和避免电极被腐蚀。
