《机械原理》课件_第12章_其它常用机构
机械原理 其他常见机构
特点:槽轮机构结构简单，制造容易，工作可靠，分度准确， 机械效率高，可以正反向运动。但在启动和停止时加速度变 化大，存在冲击，且动程不可调节，槽数不宜过多，故常用 于转角较大，转速不高的自动机械、轻工机械及仪器仪表中。
次动、停时间不等的间歇运动； 缺点： 进入和退出啮合时存在冲击，故不适于高速。
2. 不完全齿轮机构的类型及应用
单齿外啮合传动
部分齿外啮合传动
单齿内啮合轮传动
齿轮与齿条传动
圆锥不完全齿轮传动
应用 多用于多工位自动机和半自动机工作台的间歇
转位、计数机构及某些间歇进给机构中。
§12-6 星轮机构
第12章 其他常用机构
间歇机构特点
将主动件的连续运动转换成从动件有规律的运动和停歇。
间歇运动机构
由于生产工艺的要求，常需要某些构件实现周期性的转位、分 度、进给等时动时停的间歇运动，能够将原动件的连续运动转 换成输出构件周期性间歇运动的机构通称为间歇运动机构。
几种常见的间歇运动机构
棘轮机构 槽轮机构 不完全齿轮机构 凸轮式间歇运动机构
§12-9 万向铰链机构
作用
用于传递两相交轴之间的动力和运动，在传动过程中， 两轴之间的夹角可以改变。
单万向联轴节
双万向联轴节
§12-4 凸轮式间歇机构
1.凸轮式间歇机构的组成和特点 （1）结构简单，运转可靠，无需专门定位装置； （2）通过选择合适的运动规律，减小动载荷，适于 高速运转； （3）精度要求高，加工复杂，安装调整困难。
2. 凸轮式间歇机构的类型及应用 类型： 圆柱凸轮间歇运动机构 蜗杆凸轮间歇运动机构
机械原理ppt课件完整版
齿轮传动的设计步骤
包括选择齿轮类型、确定齿轮模 数、齿数、压力角等参数，进行 齿轮强度校核等。
齿轮传动的应用
广泛应用于各种机械设备中，如 汽车、机床、工程机械等。
链传动的设计与分析
链传动的类型
包括滚子链传动、齿形链传动等。
链传动的设计步骤
包括选择链条类型、确定链条节距、链轮齿 数等参数，进行链条强度校核等。
定义与研究对象
机械系统动力学是研究机械系统在力作用下的运动规律及其与力的相互关系的学科。它主要 关注机械系统在外力作用下的运动状态，如速度、加速度、位移等的变化规律。
基本术语与概念
包括力、质量、加速度、动量、动能、势能等，这些术语和概念是描述机械系统运动状态的 基础。
动力学原理
牛顿运动定律、动量定理、动能定理等是机械系统动力学的基本原理，它们揭示了机械系统 运动的基本规律。
命和可靠性。
检测装备
包括测量仪器、检测设备等，用 于对加工过程中的产品精度和质 量进行检测和控制，确保产品符
合设计要求。
先进制造技术与装备简介
数控技术
机器人技术
通过计算机编程控制机床等加工装备，实现 自动化、高精度和高效率的加工过程。
应用机器人进行自动化生产，提高生产效率 和产品质量，降低劳动强度和生产成本。
2023
PART 03
机械传动与驱动
REPORTING
机械传动的类型和特点
摩擦传动
螺旋传动
利用摩擦力传递动力和运动的传动方 式，如带传动、摩擦轮传动等。其特 点是结构简单、成本低廉，但传动效 率较低且易磨损。
利用螺旋副传递动力和运动的传动方 式，如螺旋千斤顶、螺旋压力机等。 其特点是结构简单、自锁性好，但传 动效率较低。
机械原理ppt课件
随着数学、力学等学科的发展，机械 原理开始形成较为完整的理论体系。
02
机构的结构分析
机构组成要素及运动副
机构组成要素
包括构件、运动副和约束等，是 机构的基本组成部分。
运动副
两构件直接接触并能产生一定相对 运动的连接称为运动副。根据接触 形式的不同，运动副可分为低副和 高副两类。
提高机械效率的方法
通过优化机械设计、采用高性能材料、降低摩擦和磨损等方式可 以提高机械效率。
机械的自锁
自锁现象的定义
自锁现象是指机械在某些特定条 件下，无法依靠自身力量进摩 擦系数、负载等因素有关。当机 械处于自锁状态时，无论输入多 大的力，机械都无法产生运动。
挠性转子的平衡方法
挠性转子的特点
与刚性转子相比，挠性转子在旋转过程中会发生弹性变形，导致不平衡量的动态变化。
挠性转子的平衡方法
主要包括影响系数法和模态平衡法。影响系数法通过测量和计算得到各校正平面上的不 平衡量，然后进行加重或去重操作；模态平衡法则针对挠性转子的振动模态进行平衡处
理。
机械速度波动的调节
感谢观看
克服自锁的方法
克服自锁的方法包括改变机械的 几何形状、增加驱动力矩、减小 负载等。在实际应用中，需要根 据具体情况选择合适的克服自锁
的方法。
06
机械的平衡与调速
机械平衡的目的及分类
机械平衡的目的
消除或减小因机械运动而产生的振动、噪音和不必要的动载荷，提高机械运转的平 稳性和可靠性。
机械平衡的分类
解析法的特点
精度高、适用范围广，可以处理复杂 机构的运动分析问题。
《机械原理》ppt课件
01机械原理概述Chapter机械原理的定义与重要性定义重要性机械原理的研究对象和内容研究对象主要研究各种机构（如连杆机构、凸轮机构、齿轮机构等）和机器（如内燃机、电动机、机床等）的工作原理、运动特性、力学性能以及设计计算方法等。
研究内容包括机构的组成原理、运动学分析、动力学分析、机械效率与自锁、机器的平衡与调速等。
机械原理的发展历程和趋势发展历程发展趋势02机构的结构分析与设计Chapter机构的基本概念和分类机构定义由刚性构件通过运动副连接而成的系统，用于传递运动和力。
机构分类根据运动特性可分为连杆机构、凸轮机构、齿轮机构等。
运动副类型包括低副（转动副、移动副）和高副（点接触、线接触）。
结构分析通过自由度计算、运动链分析等方法，确定机构的组成、运动特性和约束条件。
综合方法基于功能需求，选择合适的机构类型，进行组合、变异和演化，设计出满足特定要求的机构。
创新设计运用创新思维和现代设计方法，如拓扑优化、仿生学等，进行机构创新设计。
机构的结构分析和综合方法机构设计的原则和方法设计原则设计方法案例分析03机械传动与驱动Chapter机械传动的类型和特点摩擦传动啮合传动利用齿轮、链轮等啮合元件传递动力和运动。
具有传动效率高、工作可靠、使用寿命长等优点，但需要较高的制造精度和安装精度。
齿轮类型选择齿轮参数设计强度校核030201齿轮传动的设计与分析链传动和带传动的设计与分析链传动设计带传动设计强度校核液压与气压传动的设计与分析液压传动设计01气压传动设计02控制与调节0304机械系统动力学与振动Chapter机械系统动力学的基本概念和方法动力学基本概念动力学建模方法动力学分析方法机械系统的振动分析和控制振动基本概念振动分析方法振动控制策略机械系统动力学优化设计方法优化设计基本概念动力学优化设计方法优化设计实例分析05机械制造工艺与装备Chapter机械制造工艺的基本概念和流程机械制造工艺的基本概念机械制造工艺的流程机械制造装备的分类和特点机械制造装备的分类机械制造装备的特点先进制造技术是指基于先进制造理论、技术和方法的总称，包括计算机辅助设计（CAD ）、计算机辅助制造（CAM ）、计算机辅助工艺规划（CAPP ）、数控技术（NC ）、柔性制造系统（FMS ）等。

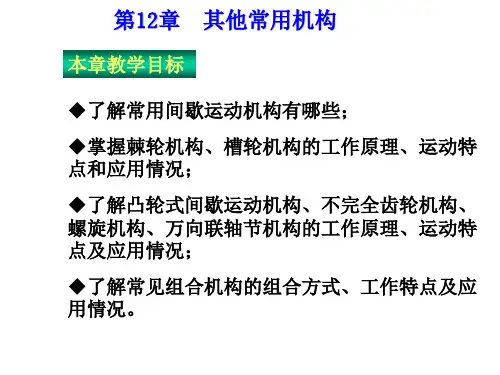

《机械原理》课件 第12章 其它常用机构
◆组合机构的基础机构：指组合机构中自由度大于1的差 动机构。
◆组合机构的附加机构：指组合机构中自由度为1的基本 机构。
2. 组合机构应用
多用来实现一些特殊的运动轨迹或获得特殊的运动 规律，因此广泛应用于纺织、印刷和轻工业等机械中。
二、组合机构的常见组合方式
二、棘轮机构的类型（续）
◆双动式棘轮机构
直推棘爪
钩头棘爪
运动特点：主动件往复摆动一次时，棘轮沿同一方向 间歇运动两次
二、棘轮机构的类型（续）
◆摩擦式棘轮机构
外接式
内接式
运动特点：通过摩擦力推动从动轮间歇转动，克服了齿式棘轮 机构噪声大、转角不能无级调节的缺点，但运动准确性差。
三、棘轮机构的应用和功能
一、凸轮式间歇运动机构工作原理及特点
1. 组成 主动凸轮、从动盘
2. 工作原理
主动凸轮连续转动，推动 从动盘实现间歇分度转动。
3. 机构特点
★结构紧凑，不需定位装置即 可获得高的定位精度
★廓线设计得当，可使从动件 获得预期的任意运动；
★动载荷小，无冲击，宜高速；
动画
★加工成本高，安装、调整要 求严。
二、槽轮机构的类型Fra bibliotek◆外槽轮机构 ◆内槽轮机构
主、从动轮转向相反
主、从动轮转向相同， 且具有传动较平稳、 停歇时间短、所占空 间小等特点。
动画
二、槽论机构的类型（续）
不等臂长多销槽轮机构
特点：径向槽径向 尺寸不同，拨盘上 销分布不均匀。槽 轮转一周，可以实 现在几个运动时间 和停歇时间中其运 动速度的大小和停 歇时间的长短均不 相同的要求
1. 应用场合
各种机床中，以实现进给、转位或分度功能。
机械原理--其他机构
华中科技大学机械学院
槽轮机构
华中科技大学机械学院
一、槽轮机构 1. 槽轮机构的组成及工作特点
槽轮机构的组成及工作特点
2. 槽轮机构的应用 一般用于转速不很高的自动机械、轻工机械或仪器仪表 中，例如电影放映机的送片机构，长图记录仪的打印机构 等。 3. 槽轮机构的类型 外槽轮机构 内槽轮机构 槽条机构 球面槽轮机构等
202
O2
t2 t1
华中科技大学机械学院
2
O1
201
201 202 (2 z)
t 2 2 01 1 K( z 2) t 1 2 K1 2z
202
O2
2
z为槽数，K为均布的圆销数
华中科技大学机械学院
1
201 202
华中科技大学机械学院
7－3 螺旋机构
用螺旋副联接两构件而形成的机构称为螺旋机构常用 的螺旋机构中，除包含螺旋副以外，还有转动副、移动副
华中科技大学机械学院
螺旋机构
螺旋机构(Screw mechanism)利用螺旋副传递运动和动力。
华中科技大学机械学院
单螺旋副传动机构
华中科技大学机械学院
外啮合轮齿式棘轮机构 Externally meshed tooth ratchet mechanism
内啮合轮齿式棘轮机构 Internally meshed tooth ratchet mechanism
华中科技大学机械学院
棘条机构 Ratchet rack mechanism
华中科技大学机械学院
连杆-棘轮组合
华中科技大学机械学院
（２）将一个非匀速运动机构作为前置机构与工作机构串联， ２、轨迹点串联 则可改变机构的速度特性。
机械原理ppt课件
汇报人：
xx年xx月xx日
• 机械原理概述 • 机械系统组成 • 机械运动学与动力学 • 常用机构分析 • 机械系统设计 • 机械系统优化与仿真
目录
01
机械原理概述
机械原理的定义与重要性
定义
机械原理是研究机械系统运动规 律、力的传递和能量转换的一门 学科。
重要性
机械原理是机械工程学科的基础 ，对于机械设计、制造、维修和 性能优化具有重要意义。
01
02
03
汽车工业
汽车中的发动机、变速器 和底盘等关键部件的设计 和制造都涉及到机械原理 的应用。
航空航天
飞机和火箭等航空航天器 的设计和制造进程中，需 要运用机械原理来确保其 稳定性和可靠性。
机器人技术
机器人技术中需要运用机 械原理来设计机器人的运 动机构和控制机构，实现 精确的运动控制。
02
总结词
具有较大的传递力矩的能力。
详细描写
由于连杆机构中的构件之间是接触传递运动和力的，因此 能够承受较大的力矩，适用于传递较大功率的场合。
总结词
可以实现多种复杂的运动轨迹。
详细描写
通过改变连杆机构的构件尺寸、运动副的配置以及输入构 件的运动规律，可以实现多种复杂的运动轨迹，如往复摆 动、连续曲线等。
总结词
适用于高速、中等到重载的传动场合。
详细描写
凸轮机构适用于高速、中等到重载的传动场合，因为凸 轮与从动件之间的接触面积较小，能够承受较大的单位 压力，同时也能实现高速运动。
齿轮机构
总结词
实现回转运动最常用的一种机构。
详细描写
齿轮机构是实现回转运动最常用的机构之一，由两个或多 个齿轮通过齿廓相互啮合来实现回转运动，具有较高的传 动效率和精度。
机械原理棘轮及其他机构PPT课件
即槽轮的运动时间总是小于其静止时间。
如果想得到k≥0.5的槽轮机构，则可在拨盘上多装几个 圆销，设装有n个均匀分布的圆销，则拨盘转一圈，槽 轮被拨动n次。故运动系数是单圆柱销的n倍，即:
k= n(1/2-1/z) ∵ k≤1 得：n≤2z/ (z -2)
当k=1时，槽轮机构已经不具备间歇运动特性了。
槽轮机构的类型及应用
外槽轮机构 槽轮与拨盘转向相反
内槽轮机构 槽轮与拨盘转向相同
槽轮机构的应用
电影放映机的拨片机构
球面槽轮机构
三、槽轮机构的运动系数及运动特性
ω1
拨盘等速回转，在一个运动循
环内，总的运动时间为：
t＝2π/ω1 槽轮的运动时间为：
td＝2α1/ω1
2α1 90°2φ920°
定义： k=td / t 为运动系数，即：
不大的场合。
棘轮机构的类型及应用
内接棘轮机构
外接棘轮机构
棘条机构
钩头双动式棘轮机构
直推双动式棘轮机构
可变向棘轮机构
摩擦式棘轮机构
外摩擦式接棘轮机构
外摩擦式接棘轮机构滚子内接摩擦来自棘条机构棘轮机构的应用
工作面
牛头刨床
为了切削工件，刨刀需作连续往复直线运动，工作台作间歇移动。当曲柄转动时，经连杆带动摇杆作 往复摆动；摇杆上装有双向棘轮机构的棘爪，棘轮与丝杠固连，棘爪带动棘轮作单方向间歇转动， 从而使螺母（即工作台）作间歇进给运动。若改变驱动棘爪的摆角，可以调节进给量；改变驱动棘爪的 位置（绕自身轴线转过180°后固定），可改变进给运动的方向。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
机械原理其它常用机构
外啮合式
20
铣刀 8
9
2
球拍 6
靠模凸轮
作者：潘存云教授
7
不完全齿轮1
不完全齿轮1 5
1
34
乒乓球拍专用靠模铣床
15.10.2020
21
退煤饼
压制
作者：潘存云教授
不完全齿轮 锁止弧
填料
填料
15.10.2020
锁止弧
蜂窝煤饼压制机
使运动平稳
瞬心线附加杆
22
§12－7 非圆齿轮机构
s / rφ =l /r2π s=lφ/2π
3
12
K
作者：潘存云教授
K向
15.10.2020
s
l
rφ
r2π
27
图示螺旋机构中，螺母A固 定，螺母2可沿轴向移动，
且: lA≠lB
当A、B段螺纹旋向相同时， 螺杆1相对于机架3的位移为：
s1=lAφ/2π
lA
A
作者：潘作存者云：教潘授存云教授
3 2B
B
工作原理：外套筒逆时针转 动时，滚子楔紧→内套筒 随之转动,当外套筒顺时针 转动 时，滚子松开 →内套筒不动。
特点：传递运动较平稳、无噪声，
从动件的转角可作无级调整。
易出现打滑现象，运动准确性较差，
不15.1适0.2020合用于精确传递运动的场合
9
摩擦自锁式 棘轮机构
15.10.2020
滚子楔紧式
15.10.2020
2'
2
1
2
3
3
6
特点及应用
结构简单、转角 可调、转向可变。 但只能有级调节动 程, 且棘爪在齿背 滑行会引起噪音、 冲击和磨损→高速 时不宜采用。
机械原理全套ppt课件
机械传动系统
轴系零部件
熟悉带传动、链传动、齿轮传动等传动方 式的工作原理、特点及应用场合。
了解轴承、轴、联轴器、离合器等轴系零部 件的结构、功能及选用原则。
机械原理在实际工程应用中的价值
1 2
指导机械设计
机械原理为机械设计提供理论依据，指导设计师 进行科学合理的机构选型、传动方案制定和零部 件设计。
获得综合性能最优的连杆机构方案。
多目标优化
在给定设计空间和约束条件下，寻求连杆机构材料的 最优分布，以实现轻量化设计和提高机构的整体性能 。
04 凸轮机构设计与 分析
凸轮机构类型及特点
盘形凸轮
凸轮为绕固定轴线转动且有变化 直径的盘形构件，具有结构简单 、紧凑的特点，适用于较小行程
的场合。
移动凸轮
等因素。
07 轮系设计与分析
轮系类型及特点
定轴轮系
所有齿轮的几何轴线均固定不变，适 用于简单、低速的传动系统。
混合轮系
由定轴轮系和行星轮系组合而成，兼 具两者的特点，适用于复杂、高速的 传动系统。
行星轮系
至少有一个齿轮的几何轴线绕其他齿 轮的几何轴线转动，结构紧凑、承载 能力大、传动效率高。
轮系传动比计算方法
06 蜗杆传动设计与 分析
蜗杆传动类型及特点
蜗杆传动类型
包括圆柱蜗杆传动、环面蜗杆传动和锥蜗杆传动等。
蜗杆传动特点
具有传动比大、结构紧凑、传动平稳、噪声小、自锁性好等特点。但同时也存在 效率低、发热量大、制造成本高等缺点。
蜗杆传动参数选择与强度计算
参数选择
包括蜗杆头数、蜗轮齿数、模数、压 力角、螺旋角等参数的选择，需根据 传动要求和工作条件进行确定。
机械原理课程目标与要求
机械原理课件完整版
THANK YOU
机械平衡的内容
研究机械系统在各种力作用下的平衡条件，分析平衡状态下系 统的受力情况和运动特性，以及探讨实现平衡的方法和措施。
刚性转子的平衡设计
01
刚性转子平衡设计的原则
根据转子的结构特点和工艺要求，选择合适的平衡方法，确定平衡精度
等级和校正量，以保证转子在运转过程中的稳定性和可靠性。
02 03
刚性转子平衡设计的方法
采用静平衡或动平衡方法，通过测量转子的不平衡量，对其进行相应的 校正，使转子达到平衡状态。其中，静平衡方法适用于低速、小直径的 转子，而动平衡方法适用于高速、大直径的转子。
刚性转子平衡设计的注意事项
在进行转子平衡设计时，需要考虑转子的结构刚度、转速、轴承类型等 因素对平衡的影响，同时还需要注意测量仪器的精度和测量方法的正确 性。
刚性转子平衡试验的注意事项 在进行转子平衡试验时，需要选择合适的试验设备和测量方法，确保试验结果的准确性和可靠性。同时， 还需要注意试验过程中的安全问题，防止意外事故的发生。
07
机械的运转及其速度波 动的调节
机械运转过程及驱动力、阻力矩
01
02
03
机械运转过程
机械运转是指机械设备中 各个零部件之间通过相互 作用和传动，实现预定的 运动和功能的过程。
利用速度瞬心进行机构的速度分析，可以简化计算过程，提高求 解效率。
用矢量方程图解法作机构的速度和加速度分析
1 2
矢量方程的建立
根据机构中各构件之间的运动关系，建立矢量方 程。
矢量方程的解法
运用几何方法求解矢量方程，得到机构的速度和 加速度。
3
矢量方程图解法的应用 适用于平面机构中速度和加速度的求解，具有直 观、形象的特点。
机械原理（第七版）孙桓主编第12章
八、其他常用机构1.将连续回转运动转换为单向间歇转动的机构有、、。
2.当原动件作等速转动时，为了使从动件获得间歇的转动，则可以采用机构。
(写出三种机构名称。
)3.欲将一匀速回转运动转变成单向间歇回转运动，采用的机构有、、等，其中间歇时间可调的机构是机构。
4.齿式棘轮机构制动爪的作用是。
5.径向槽均布的槽轮机构槽轮的最少槽数为。
6.槽数z=4的外啮合槽轮机构，主动销数最多应为。
7.不完全齿轮机构在运动过程中传动比是，而槽轮机构在运动过程中传动比则是。
8.单万向联轴节的转动不均匀系数随两轴夹角β的增大而。
9.传动两相交轴间的运动而又要求两轴间夹角经常变化时可以采用机构。
10.能实现间歇运动的机构有、、。
11.在棘轮机构中，为使棘爪能自动啮紧棘轮齿根不滑脱的条件是。
12.在齿式棘轮机构中，棘轮的模数m是与之比；槽轮的运动系数k是指在主动拨盘的内，时间t与时间t之比。
13.图示棘轮机构棘爪自动啮入的条件是。
14.四槽单销的外槽轮机构的运动系数为。
15.轮齿式棘轮机构的转角可以调整。
(A)有级；(B)无级16.在单销四槽的外槽轮机构中，槽轮转动的时间与静止的时间之比为。
17.有一外槽轮机构，已知槽轮的槽数z=4，转臂上装有一个圆销，则该槽轮机构的运动系k，静止系数k=。
数18.径向槽均布的外槽轮机构，其径向槽数最少数为，利用槽轮上的作为槽轮机构中的定位装置，齿式棘轮机构棘齿齿面的偏角φ应棘爪与棘齿间的摩擦角。
19.槽轮机构是由、、组成的。
对于原动件转一周槽轮只运动一次的单销外槽轮机构来说，槽轮的槽数应不小于；机构的运动特性系数总小于。
20.主动盘单圆销、径向槽均布的槽轮机构中，槽轮的最少槽数为个，槽数愈多柔性冲击将；在一个运动周期中，其时间与之比称为槽轮机构的运动特性系数k。
21.用单万向节传递相交轴之间的运动时，其瞬时角速比，平均角速比。
22.双万向节传递相交轴之间的运动，在满足下列条件时其主、从动轴角速比为1：193(1)；(2)。
机械原理12(本科)其他常用机构 (2)
一．螺旋机构的运动分析
当螺杆转过φ时，螺母沿其轴向移动的距离为： S＝l φ/(2π) 其中l为螺旋的导程 mm。
A段螺纹
螺母
（1）微动螺旋机构
设螺旋机构中A、 B段的螺旋导程分别 为lA、lB , 且两端螺旋 的旋向相同（即同为 左旋或右旋）
B段螺纹
当螺杆转过φ时，螺母的位移s为：
s＝(lA－lB)φ/(2π） 因lA、lB相差很小时，故位移s可能很 小，故这种螺旋机构称为微动螺旋机构。 此种机构常用测微计、分度机构中。
即槽轮的运动时间总是小于其静止时间。
如果想得到k ≥0.5的槽轮机构，则可在拨盘上 多装几个圆销，
设装有n个均匀分布的圆销，则拨盘转一圈， 槽轮被拨动n次。故运动系数是单圆柱销的n 倍，即:
k =n(z-2)/2z
∵k＜1
槽数z 圆销数n 3
得：n＜ 2z / (z-2)
4 1~3 5
≥ 6
1~2
内啮合槽轮机构
球面槽轮机构
单动式外啮合槽轮机构
双动式外啮合槽轮机构
内啮合槽轮机构
应用实例： 电影放映机、 自动摄影机、六角车床转塔。
停顿作用
放映机机构
转位作用
六角车床的刀架转位机构
3空闲
车螺纹 4
六槽内槽轮
2
车帽口
圆销 拨盘
切尾 5 卸牙膏筒
6
1 装牙膏筒
六角车床转塔
三、槽轮机构的运动系数及运动特性
故 即
tan f tan
（7－1）
因此棘爪顺利滑入齿根的条件为：棘轮 齿面角θ 大于摩擦角φ 。或棘轮对棘爪 总反力FR 的作用线必须在棘爪轴心O1 和 棘轮轴心O2之间穿过。
机械原理 12其它常用机构
缺点：机械效率较低。
应用：螺旋压力机、千斤顶、机床进给装置、微调 机构等。 肥皂输送机构
§12－9 万向铰链机构
作用：用于传递两相交轴之间的动力和运动，而且在 传动过程中，两轴之间的夹角还可以改变。共轴、 有夹角 应用：广泛应用于汽车、机床等机械传动系统中。
α
作者：潘存云教授
单万向联轴器
2.双万向铰链机构 为了消除从动轴变速转动的缺点，常 将两个单万向铰链机构串联使用，构成双万向铰链机构。 安装要求： ①主动、从动、中间三轴共面； ②主动轴、从动轴的轴线与中间轴的轴线之间的夹 角应相等； ③中间轴两端的叉面应在同一平面内。 α
C 冲压工位
作者：潘存云教授
D 冲头
卸料工位
作者：潘存云教授
间歇转动
装料工位
B
A
§12－2 槽轮机构（马尔它机构）
一、槽轮机构的组成及其工作特点
拨盘
因槽轮象马尔它共和 国铁十字勋章而得名
锁止弧 o1
组成：带圆销的拨盘、带有径向 圆销 槽的槽轮。拨盘和槽轮上都有锁 止弧：槽轮上的凹圆弧、拨盘上 的凸圆弧，起锁定作用。 工作过程：拨盘连续回转，当两锁止弧 接触时，槽轮静止；反之槽轮运动。
φ
0 1 2 3 4
5
作者：潘存云教授
牛头刨床进给调整机构 通过调整杆长来调摆角
作者：潘存云教授
通过调滑动 罩来调角度
二、棘轮机构的类型与应用 按轮齿分布： 外缘、 内缘、 端面棘轮机构。 按工作方式： 棘轮 类型 单动式、 双动式棘轮机构。
按棘轮转向是否可调: 单向、双向运动棘轮机构。 按转角是否可调: 固定转角、可调转角 按工作原理分 : 轮齿棘轮、 摩擦棘轮
作者：潘存云教授
机械原理完整ppt课件
微器等。
04 连杆机构与凸轮机构
连杆机构的基本形式和设计方法
连杆机构的基本形式
包括曲柄摇杆机构、双曲柄机构、双摇杆机构等，每种形式都有其特定的运动特 性和应用场合。
连杆机构的设计方法
根据给定的运动规律和设计要求，选择合适的连杆机构形式，并通过几何关系、 运动学分析和动力学计算等方法，确定机构的尺寸、运动参数和动力参数。
机械原理完整ppt课 件
目录
CONTENTS
• 机械原理概述 • 机构的结构分析与设计 • 机械传动与驱动 • 连杆机构与凸轮机构 • 间歇运动机构与组合机构 • 机械系统动力学与平衡 • 现代设计方法在机械原理中的应用
01 机械原理概述
机械原理的定义与重要性
定义
机械原理是研究机械系统运动、 力和能量转换规律的科学。
01
链传动应用
适用于机床、起重机械、农业机械等需要较大传动比和较高效率的场合
。
02
带传动应用
广泛应用于轻工、纺织、化工等行业的传动系统中，如缝纫机、皮带运
输机等。
03
螺旋传动应用
常用于机床进给机构、千斤顶、螺旋压力机等需要直线运动或升降运动
的场合。同时，在精密仪器和微调装置中也有广泛应用，如精密螺旋测
中的重要性。
优化设计的数学模型
02
讲解优化设计的数学模型，包括设计变量、目标函数和约束条
件等要素的定义和表示方法。
优化算法与实例分析
03
介绍常用的优化算法，如梯度下降法、遗传算法等，并通过实
例分析展示如何在机械设计中应用这些算法进行优化。
可靠性设计在机械原理中的应用
可靠性设计的基本概念
介绍可靠性设计的定义、目的和意义，阐述可靠性设计在机械设计中的重要性。
机械原理 第十二章 其他常用机构
第十二章其他常用机构1 棘轮机构有几种类型，它们分别有什么特点，适用于什么场合？2 调节棘轮转角常用的方法有哪些？3 内槽轮机构和外槽轮机构相比有何优点？4槽轮机构的槽数z和圆销数n的关系如何？5 何谓槽轮机构的运动系数K？为什么K要大于零而小于1？6常用的间歇运动机构有哪些？试从各自的工作特点、运动和动力性能分析它们各适用于什么场合？7 双万向联轴节满足传动比恒为1的条件是什么？8画出一种原动件为往复摆动，从动件为单向间歇运动的机构简图。
9棘轮每次转过的角度可以通过哪几种方法来调节？10 摩擦式棘轮机构与爪式棘轮机构有什么异同？11如果主动棘爪所在杆的摆角不变，棘轮直径大小及齿数不变，要使主动棘爪所在杆每摆动一次，棘轮只转过1/2齿距，应采取什么措施？12槽轮机构中，作圆周运动的圆柱销与径向直槽槽轮组成的机构各尺寸之间最重要的一个几何关系是什么？13内槽轮机构与外槽轮机构相比有何优点？14 为什么不完全齿轮机构主动轮的首齿或末齿一般要削低齿顶？15万向联轴器的四个转动副轴线之间有怎样的关系？其输入、输出轴之间的传动比如何变化？16 用串联的双万向联轴器实现瞬时传动比恒为1的条件是什么？17与棘轮机构、槽轮机构相比，凸轮式间歇运动机构的最大优点是什么？18当主动件作等速连续转动，需要从动件作单向间歇运动时，可采用_槽轮机构_、__不完全齿轮机构_、_凸轮式间歇运动机构_机构。
19 在间歇运动机构中，当需要从动件的动程可无级调节时，可采用_摩擦式棘轮机构_机构。
20 在棘轮机构中，棘爪能顺利滑过棘轮齿根部的条件是_棘轮齿面倾斜角β>棘轮与棘爪之间的摩擦角φ_。
21 棘轮机构中，止回棘爪的作用是_防止棘轮反向转动_。
22 在高速、高精度机械中，通常采用__凸轮式间歇运动机构_机构来实现间歇运动。
23 在工程实际中，常选用_空间槽轮机构_机构、_凸轮式间歇运动机构_机构来实现空间间歇运动。
24 不完全齿轮机构在运动过程中的传动比是_ 常量_，而槽轮机构在运动过程中的传动比是_变量_。
