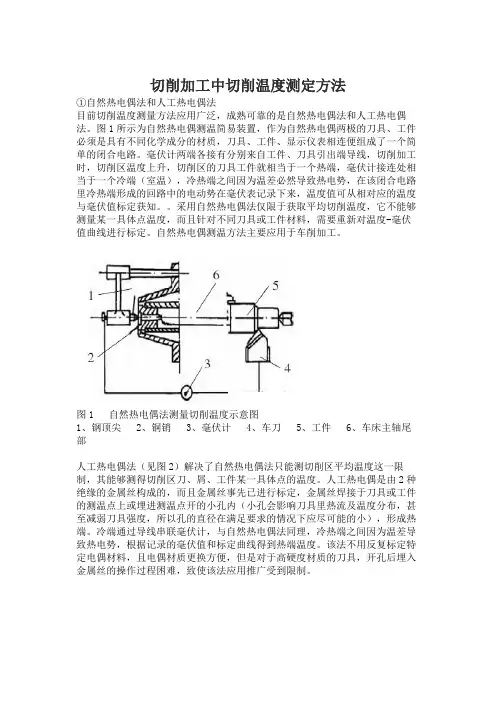

切削加工中切削温度测定方法①自然热电偶法和人工热电偶法目前切削温度测量方法应用广泛，成熟可靠的是自然热电偶法和人工热电偶法。

图1所示为自然热电偶测温简易装置，作为自然热电偶两极的刀具、工件必须是具有不同化学成分的材质，刀具、工件、显示仪表相连便组成了一个简单的闭合电路。

毫伏计两端各接有分别来自工件、刀具引出端导线，切削加工时，切削区温度上升，切削区的刀具工件就相当于一个热端，毫伏计接连处相当于一个冷端（室温），冷热端之间因为温差必然导致热电势，在该闭合电路里冷热端形成的回路中的电动势在毫伏表记录下来，温度值可从相对应的温度与毫伏值标定获知。

采用自然热电偶法仅限于获取平均切削温度，它不能够测量某一具体点温度，而且针对不同刀具或工件材料，需要重新对温度-毫伏值曲线进行标定。

自然热电偶测温方法主要应用于车削加工。

图1 自然热电偶法测量切削温度示意图1、钢顶尖2、铜销3、毫伏计4、车刀5、工件6、车床主轴尾部人工热电偶法（见图2）解决了自然热电偶法只能测切削区平均温度这一限制，其能够测得切削区刀、屑、工件某一具体点的温度。

人工热电偶是由2种绝缘的金属丝构成的，而且金属丝事先已进行标定，金属丝焊接于刀具或工件的测温点上或埋进测温点开的小孔内（小孔会影响刀具里热流及温度分布，甚至减弱刀具强度，所以孔的直径在满足要求的情况下应尽可能的小），形成热端。

冷端通过导线串联毫伏计，与自然热电偶法同理，冷热端之间因为温差导致热电势，根据记录的毫伏值和标定曲线得到热端温度。

该法不用反复标定特定电偶材料，且电偶材质更换方便，但是对于高硬度材质的刀具，开孔后埋入金属丝的操作过程困难，致使该法应用推广受到限制。

a测刀具b测工件图2 人工热电偶法测量切削温度示意图1、工件2、刀具3、毫伏计②新型薄膜热电偶法新型薄膜热电偶法采用真空蒸镀，将热电偶材料沉积在绝缘基板上形成的。
