最新电子元器件认识培训教材

4.7KΩ±5% 不接受不良品，不制造不良品，不流出不良品
2.2.1电子元器件基础知识---贴片电阻
压敏贴片电阻
排阻
不接受不良品，不制造不良品，不流出不良品
2.2.2电子元器件基础知识---插装电阻
1.电阻：一般用符号‘R’标示，图‘
’无正负极之分
2.参数：
2.1单位:电阻的单位是欧姆(Ω)，倍率单位有：千欧(K Ω )，兆欧(M Ω)
223表示22Х1000 Ω(即：22K)，2R2表示2.2 Ω
b.四位数字：前三位是有效数值，第四位是有效数值后面0的个数，如：
1333表示133Х1000 Ω(即：133K)，2R49表示2.49 Ω
4.3:误差：常用的误差值，D表示±0.5%，F表示为±1%，
J表示±5%，K表示±10%，M表示±20%
不接受不良品，不制造不良品，不流出不良品
2.2.1电子元器件基础知识——贴片电阻
1.电阻：一般用符号‘R’标示，图‘
’无正负极之分
2.参数：
2.1单位:电阻的单位是欧姆(Ω)，倍率单位有：千欧(K Ω )，兆欧(M Ω)
2.2阻值:贴片电阻常用三位或四位数字表示阻值的大小
a.三位数字：前两位是有效数值，第三位是有效数值后面0的个数，如：
不接受不良品，不制造不良品，不流出不良品
不接受不良品，不制造不良品，不流出不良品
不接受不良品，不制造不良品，不流出不良品
不接受不良品，不制造不良品，不流出不良品
不接受不良品，不制造不良品，不流出不良品
1.1电子行业常用术语一
12.元件符号：每种元件，比如说电阻和电容，都有一个元件符号，这些符 号通常被标在电路板的元件面上。不同种类的元件用不同的 字母识别，在同种类的元件中，用不同的数字从所有其它项 目中识别出来。

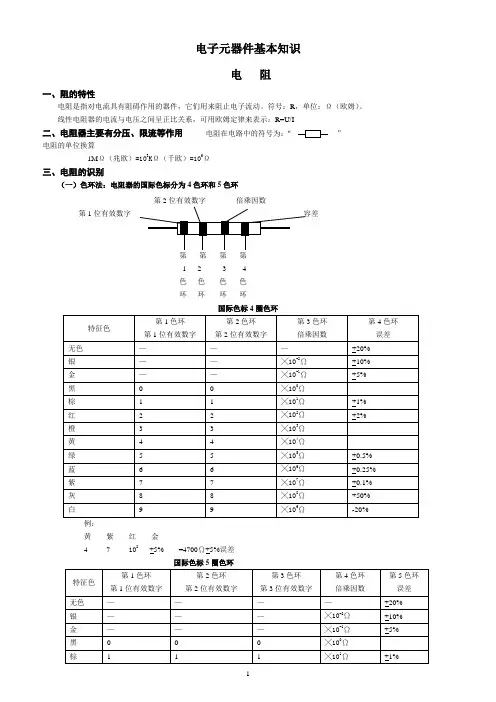

2.2阻值:
三色环电阻器的色环表示标称电阻值（允许误差均为20%）。例如，色环为
棕黑红，表示10102＝1.0k20%的电阻器。
四色环电阻器的色环表示标称值（二位有效数字）及精度。例如，色环为棕绿 橙金表示15103＝15k5%的电阻器。
五色环电阻器的色环表示标称值（三位有效数字）及精度。例如，色环为红紫 绿黄棕表示275104＝2.75M1%的电阻器。

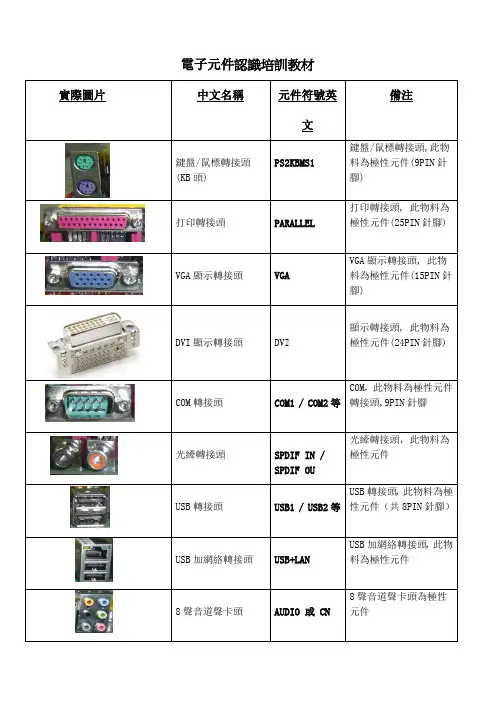

二、基本电子元件特性一览表
不接受不良品，不制造不良品，不流出不良品
不接受不良品，不制造不良品，不流出不良品
2.1电子元器件基础知识---PCB板
一、PCB（Printed Circuit Board）：即印刷电路板 1.PCB材质：常用的为FR-4材质，由环氧树脂和玻璃纤维复合而成 2.PCB作用：
一般四色环和五色环电阻器表示允许误差的色环的特点是该环离其它环的距离 较远。较标准的表示应是表示允许误差的色环的宽度是其它色环的（1.5~2）倍。 有些色环电阻器由于厂家生产不规范，无法用上面的特征判断，这时只能借助 万用表判断
不接受不良品，不制造不良品，不流出不良品
2.2.2电子元器件基础知识---插装电阻
例：电容的元件符号为C，一块电路板上有7个电容，可分别表示为C4、 C5、C10、C15、C16、C39、C40。
13.极性元件：有些元件，插入电路板时必需定向，否则元件就有可能在测 试时被融化或发生爆炸。
14.极性标志：在印刷电路板上，极性元件的位置印有极性符号，以方便正 确插入元件。
+
-
+
-
不接受不良品，不制造不良品，不流出不良品
b.碳膜电阻
它是采用高温真空镀膜技术将碳紧密附在瓷棒
表面形成碳膜，然后加适当接头切割，并在其
表面涂上环氧树脂密封保护而成的。碳膜的厚 二者区分
度决定阻值的大小，通常用控制膜的厚度和刻
外观区分：金属膜的为五个环（1％），碳 膜的为四环（5％）。金属膜的为蓝色，碳
槽来控制电阻器。是目前电子产品使用量最大， 膜的为土黄色或是其他的颜色；
手工区分：用刀片刮开保护漆，露出的膜
价格最便宜，品质稳定性信赖度高。
的颜色为黑色为碳膜电阻；膜的颜色为亮
白的则为金属膜电阻；
不接受不良品，不制造不良品，不流出不良品
2.2.2电子元器件基础知识---插装电阻
3.插装电阻分类： c.水泥电阻
将电阻线绕在无碱性耐热瓷件上，外面加上耐热、耐湿 及耐腐蚀之材料保护固定并把绕线电阻体放入方形瓷器框 内，用特殊不燃性耐热水泥充填密封而成。水泥电阻的外 侧主要是陶瓷材质。它的作用和一般电阻一样，只是可以 用在电流大的场合，有2W，3W，5W，10W甚至更大的功 率，比如和电动机串联，限制电动机的启动电流，阻值一 般不大。但其分布电容和电感系数都比较大，不能再高频 电路中使用。
475×101Ω±1%=4.75KΩ±1%
不接受不良品，不制造不良品，不流出不良品
2.2.2电子元器件基础知识---插装电阻
3.插装电阻分类： a.金属膜电阻
是用镍铬或类似的合金真空电镀技术，着膜于 白瓷棒表面，经过切割调试阻值，以达到最终 要求的精密阻值。金属膜电阻器提供广泛的阻 值范围，有着精密阻值，公差范围小的特性。
普通电阻(四环电阻)： 第1、2色环表示有效数字：22 第3色环表倍数： 104 第4色环表允许误差：± 5％
22×104Ω±5%=220KΩ±5%
记忆口诀：棕1红2橙为3，4黄5绿6是蓝； 7紫8灰9雪白，黑色是零须牢记；
精密电阻(五环电阻)： 第1、2、3色环表示有效数字：475 第3色环表倍数： 101 第4色环表允许误差：± 1％
电子元器件认识培训教材
课程简介
欢迎进入本课程学习………请ห้องสมุดไป่ตู้位认真做好笔记
※课程名称：电子元器件认识培训
※课程简介：
●电子元器件简介 ●电子元器件认识 ●料号与规格认识
作业标准能 遵守！
品质效率不 用愁！
※课程目标：
●了解最常用的电子元器件的基本资料
●提高员工的作业技能、生产效率和品质
※课程讲师：强松柏
d.绕线电阻 绕线电阻是用镍铬线或锰铜线、康铜线绕在瓷管上制成 的，分固定式和可调试两种。 优点：阻值精度极高，工作时噪声小、稳定可靠，温度 系数小，能承受高温，在环境温度170℃下仍能正常工作。 缺点：体积大、阻值较低，大多在100KΩ以下。其分布 电容和电感系数都比较大，不能再高频电路中使用。
2.1提供元件组装的基本支架 2.2提供零件之间的电性连接（利用铜箔线） 2.3提供组装时安全、方面的工作环境 3.PCB分类： 3.1根据线路层：分为单面板、双面板、多层板双面板指两面有线路， 多层板出两面有线路外，其中间亦布有线路
4.PCB板由线路、焊垫、丝印、绝缘漆、定位孔、螺丝孔、贯穿孔等组成
