电极设计规范--模具结构设计
电火花机放电加工中的经验分享——电极设计制作
电火花机放电加工中的阅历共享——电极设计制作（1）设计电极前要充足了解模具结构。
分清楚模具的胶位、插破位、靠破位、枕位等，确认好哪些部位需要放电加工，模仁与镶件是否要组装放电。
（2）设计电极时要依照肯定的顺序进行，以防漏拆电极。
这点对于多而杂模具的电极设计特别紧要。
（3）设计电极要考虑电极的制作问题。
设计的电极应简单制作，是只使用一种加工方法就可以完成。
如用CNC铣制作多而杂电极特别便利，也简单保证电极精度。
（4）对于产品有外观和棱线要求的模具，可以优先考虑将电极设计为一次可以加工整体型腔的结构；但也要注意，电火花在加工中存在“面积效应”，在电极面积比较大，且加工深度较深、排屑困难的情况下，应将整体电极分拆成几个电极进行分次加工，否则在加工中会显现放电不稳定、加工速度慢、精度难以保证等不良情况；有时整体电极加工有困难，有加工不到的死角，或者是不好加工，所需刀具太长或太小，就可以考虑分多一个电极，有时局部需要清角电极。
（5）电极的尖角、棱边等凸起部位，在放电加工中比平坦部位损耗要快。
为提高电火花加工精度，在设计电极时可将其分解为主电极和副电极，先用主电极加工型腔或型孔的重要部分，再用副电极加工尖角、窄缝等部分。
（6）对于一些薄小、高处与低处跌差很大的电极，电极在CNC铣制作和电火花加工中都特别简单变形，设计电极时，应采纳一些加强电极，防止变形的方法。
下为典型的加强电极的例子。
（7）电极在加工部位开向的方向，必须延长肯定尺寸，以保证工位加工出来后口部无凸起的小筋。
（8）电极需要避空的部位必须进行避空处置，躲避在电火花加工中发生加工部位以外不希望的放电情况。
（9）设计电极时应考虑削减电极的数目。
可以合理地将工件上一些不同的加工部位组合在一起，作为整体加工或通过移动坐标实现多处位置的加工；将工件上多处相同的加工部位采纳电极移动坐标来加工。
（10）设计电极时应将加工要求不同的部位分开设计，以充足各自的加工要求。
电极设计规范--模具结构设计
电极设计标准–模具结构设计1. 引言电极设计是模具结构设计中非常关键的一环，它直接影响到模具的加工质量、生产效率和寿命。
本文将介绍电极设计的一些标准和要点，帮助设计师更好地完成电极设计工作。
2. 电极设计标准2.1. 电极材料选择电极材料的选择应根据具体的加工材料和要求来决定。
一般而言，常用的电极材料有铜、钨铜合金和银钢等。
在选择材料时，需考虑其导电性能、硬度和耐磨性。
电极的形状和尺寸应考虑到加工工艺的要求，确保能够顺利进行放电加工。
一般情况下，电极的尺寸应稍大于被加工图形的尺寸，以保证加工余量；而电极的形状那么根据被加工图形的形状来确定，可以采用直角形、圆形或其他形状。
2.3. 电极排放标准电极的排放位置应遵循以下原那么： - 排放位置应易于加工操作，便于放电加工工艺的顺利进行； - 排放位置应尽可能远离起配、切口等重要部位，以免影响模具的正常使用； - 排放位置应防止与其它电极交叉，以免产生穿丝等问题。
电极的固定方式应稳固可靠，以保证加工精度。
常用的电极固定方式有螺纹固定、夹紧固定和磁力固定等。
具体选择哪种固定方式，需考虑到电极尺寸、加工精度要求以及生产效率等因素。
2.5. 电极的外表处理电极的外表处理有助于提高放电材料的附着力和耐磨性。
可以采用电镀、氧化和喷涂等方式进行外表处理。
不同的加工材料、要求和本钱预算会影响到外表处理的选择。
3. 模具结构设计与电极设计的关系模具结构设计与电极设计密切相关，两者相互影响。
模具结构设计需要考虑到电极的放置和固定，以及电极排放位置的设定。
而电极设计受限于模具结构的要求和限制，需要与模具结构设计师密切合作，确保设计的实用性和可操作性。
4. 结论电极设计是模具结构设计中不可或缺的一局部，它直接关系到模具的加工质量和生产效率。
本文介绍了电极设计标准的一些要点，包括电极材料选择、形状尺寸、排放标准、固定方式和外表处理等。
同时，也强调了电极设计与模具结构设计的密切关系，希望能对模具设计师在电极设计方面提供一些参考和帮助。
电极板的冲压工艺与模具毕业设计说明书
电极板的冲压工艺与模具毕业设计说明书第一章绪论1.1 项目背景电极板是电池负极板的重要组成部分，具有重要的电化学性能。
制造电极板需要利用冲压工艺以及相应的模具，保证其质量和效率。
1.2 项目意义本毕业设计旨在研究电极板的冲压工艺和模具设计，实现高效、高质量的电极板制造，提高企业的生产效率和产品质量。
第二章电极板的冲压工艺分析2.1 冲压工艺流程电极板的冲压工艺主要包括以下几个步骤：（1）原材料准备：根据设计和要求，选择合适的材料进行加工。
（2）剪板：根据板材的尺寸数量进行裁剪。
（3）冲剪：将已经剪裁的板材放入冲床中，冲压成电极板的形状。
（4）清洗：将冲压成型的电极板进行清洗。
（5）打孔：将电极板中的孔进行打制。
（6）去毛刺：对电极板表面进行去毛刺处理。
（7）检验：对制成的电极板进行检验，满足要求的产品送入下一个工序，不合格的产品进行返工处理。
2.2 冲压工艺参数（1）冲头：冲头是冲压工艺中重要的组成部分，其选择应考虑板材性质，冲裁形状和大小等因素。
（2）模具：模具是冲压工艺中必不可少的工具，其设计应根据产品的外形、数量、材料性质等因素。
（3）冲裁速度：冲裁速度对冲压效率有较大影响，应根据材料强度、板厚、冲头锋利度等因素进行选择。
（4）冲裁深度：冲裁深度是指冲头从板材表面到达所需深度的距离，通常需要进行试验确定。
2.3 设计要求在冲压工艺中，需要满足以下设计要求：（1）保证冲头和模具的匹配性，确保冲压成品的精度和质量。
（2）合理选择冲头和模具，避免损坏或过度磨损，节约成本。
（3）要能适应多种类型电极板的冲裁，提高生产效率。
（4）能够满足品质检验标准，保证产品质量稳定。
第三章模具设计3.1 模具类型电极板的冲压需要使用单工位模具，其设计需要满足以下要求：（1）能够适应多款电极板的冲裁要求。
（2）具有耐磨性和耐腐蚀性，减少模具使用寿命。
（3）设计上应具有较高的精度和韧性。
3.2 模具结构设计模具结构设计应满足以下几个方面：（1）模具定位模具定位应该准确，避免在冲压过程中出现偏差。

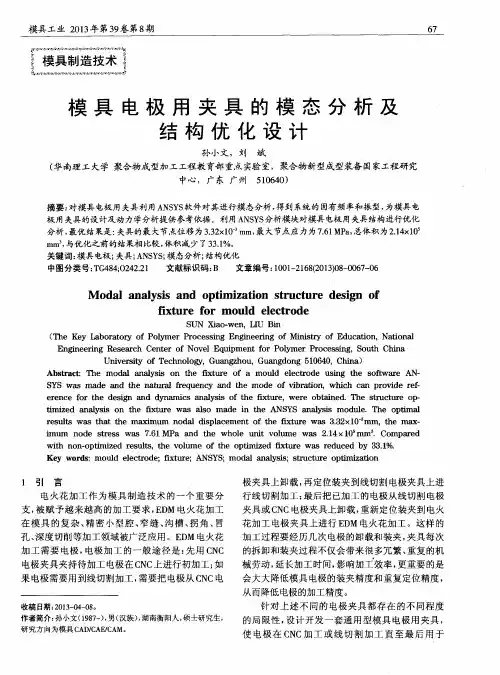

模具电极用夹具的模态分析及结构优化设计
