电气控制技术项目任务书1
电气自动化技术专业毕业设计任务书范文
一、毕业设计的目的毕业设计是教学和工程实践的重要结合点，是学生毕业前进行全面、综合、实践训练的教学环节，对培养学生的实践能力、创新能力、全面提高教学质量有着重要意义。
毕业生通过几年的系统学习，已具备必需的基础理论知识，毕业设计应用根据专业实习岗位，选择专业范围内相关课题。
通过毕业实习、市场调查、收集资料，综合运用所学过的基础知识、专业知识和基本技能，用设计、计算、绘图、实验、安装调试、操作等基本手段，做出解决一般工程技术问题的毕业设计，并撰写毕业论文。
通过毕业设计，训练学生建立正确的设计思想和实事求是的工作作风，培养学生综合运用所学基础理论、专业知识、基本技能去分析和解决工程技术实际问题的能力，提高学生的综合素质水平，使学生成为合格的工程应用性人材。
二、毕业设计基本要求根据选定设三、毕业设计的选题原则计课题，经过顶岗实习，结合生产实际独立完成一项电气自动化技术专业的模拟工程设计,通过毕业设计，要求学生能较快地对国外引进设备中的新技术、新装置进行消化吸收；能用目前较先进的装置和技术对现有控制系统及设备进行技术改造，充分提高运用新科技、新信息、新技术成果及装置的能力；学会搜集技术资料，吸收已有设计方法，避免重复劳动，正确处理好资料与创新的关系。
毕业设计选题目:主要分为两类,一是供配电系统设计,包括工厂供配电系统设计和工厂供配电系统设计;一类是自动控制系统设计。
四、毕业设计可选题目1. PLC控制花样喷泉2. S7-200PLC在数控车床控制系统中的应用3. PLC控制五层电梯设计4. 超高压水射流机器人切割系统电气控制设计5. 基于PLC的恒压供水系统设计6. 西门子PLC交通灯毕业设计7. 双恒压供水西门子PLC毕业设计8. 世纪星组态PLC控制自动配料系统毕业论文9. 三菱梯形图PLC控制四层电梯10.三菱PLC五层电梯控制11.全自动洗衣机西门子PLC控制12.欧姆龙PLC控制交通灯13.基于PLC电机故障诊断系统设计14.双恒压无塔供水系统plc设计毕业论文15.工业用洗衣机的PLC控制16.PLC在配料生产线上的应用毕业论文17.变频调速恒压供水系统18.PLC电梯控制毕业论文19.基于PLC电梯控制设计20.基于PLC中断技术的集选电梯控制系统实现21.自动送料装车系统PLC控制设计22.简易电梯控制模型的设计与实现23.PLC在数控机床中的应用24.机械手PLC控制设计25.PLC控制锅炉输煤系统26.PLC控制自动门的课程设计27.基于PLC的三层电梯控制系统设计28.交流变频调速PLC控制电梯系统设计毕业论文29.PLC控制的自动售货机毕业设计论文30.PLC在变电站变压器自动化中的应用31.PLC在电网备用自动投入中的应用32、三相异步电动机在PLC中的应用33、绕线式异步电动机串级调速在企业中的应用34、电能的社会意义35、我国电力事业的发展前景36、变电所供电设备的发展意义37、变电所供电方案概况38、我国水力发电的前景39、变电所馈电线路控制的进步40、我国核电事业展望41、低压配电设备的发展42、高低压配电系统的发展43、6、10、35KV的变配电的整体性44、6、10KV配电线路建成设计方案、控制及改进45、电能的社会应用46、供配电设计五、毕业论文的内容1.设计类，如单片机控制系统设计写一本设计说明书，说明设计方案、硬件接口设计、信号处理及显示电路接口设计、控制程序流程图、控制程序设计说明、硬件系统原理图、软件清单、系统调试说明、设计总结及改进意见。
任务书与评分标准
电气接线任务书与评分标准
适用专业： 机电技术
适用年级： 二年级
所属课程： 电气控制技术与实训 任务名称： 电动机自动Y —△降压启动线路 班级：
姓名：
学号：
任务书
任务内容：
1、完成自动Y —△降压启动线路中主电路的连接（下图）；
2、利用万用表检测自动Y —△降压启动主电路；
3、检查自动Y —△降压启动主电路各接触器主触头相序
FU2
QS
L1L2L3
FU1KM3
M
3～
FR
FR
SB1SB2
KM1
KM21
2
3456
7KM1KM1KM3KM2
KM2KM3KM389U1V1
W1
W2
U2V2
KT KT
评分标准
项目内容配分评分标准扣分
接线30分(1)主电路和辅助电路电线没有分类扣10分
(2)损伤导线绝缘层或线芯扣10分
(3) 接线头松动，露铜过长每个扣5分
(4) 电线没有理顺放在线槽内扣10分
(5) 漏接、错接每个扣5分
检测20分
(1)不会使用万用表检测扣10分
(2)检测到故障但无法排除扣10分
调试30分(1)不会连接电动机或电源线扣10分
(2)操作顺序错误扣10分
(3)调试不成功扣10分
检修10分
(1)查不出故障点扣10分
(2)查出故障点但不能排除扣5分安全操作10分违反安全文明操作规范和7S管理制度扣10分定额时间超出规定时间，每超时10min(<10min) 扣5分开始时间结束时间实际时间总分等级。
电气控制实训任务书应该做,计划
电气控制实训任务书应该做,计划下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电气控制实训任务书编制计划一、前言电气控制实训是电气工程及其自动化专业的重要实践环节，旨在通过实际操作，使学生理解和掌握电气控制系统的基本原理和操作方法。

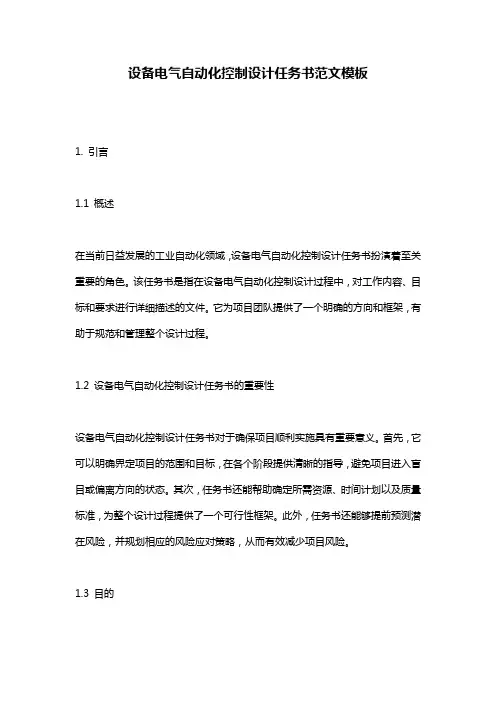

设备电气自动化控制设计任务书范文模板
设备电气自动化控制设计任务书范文模板1. 引言1.1 概述在当前日益发展的工业自动化领域，设备电气自动化控制设计任务书扮演着至关重要的角色。
该任务书是指在设备电气自动化控制设计过程中，对工作内容、目标和要求进行详细描述的文件。
它为项目团队提供了一个明确的方向和框架，有助于规范和管理整个设计过程。
1.2 设备电气自动化控制设计任务书的重要性设备电气自动化控制设计任务书对于确保项目顺利实施具有重要意义。
首先，它可以明确界定项目的范围和目标，在各个阶段提供清晰的指导，避免项目进入盲目或偏离方向的状态。
其次，任务书还能帮助确定所需资源、时间计划以及质量标准，为整个设计过程提供了一个可行性框架。
此外，任务书还能够提前预测潜在风险，并规划相应的风险应对策略，从而有效减少项目风险。
1.3 目的本篇文章旨在深入研究设备电气自动化控制设计任务书，并描述其编写过程中应注意的事项和流程。
通过讨论任务书的内容分析、设计要点及标准以及设备选型和技术方案等方面，读者可以更好地了解任务书的重要性和作用。
此外，文章还将通过实例分析和应用场景介绍，展示任务书在电气控制系统设计中的具体应用，并对不同行业中任务书的应用情况进行对比分析。
最后，我们将在结论与展望部分总结经验教训并提出未来的发展趋势和改进建议，为该领域的从业人员提供有价值的参考意见。
以上就是本文引言部分的详细内容，希望能够帮助您撰写长文《设备电气自动化控制设计任务书范文模板》。
2. 设备电气自动化控制设计任务书深入解析：2.1 任务书内容分析:设备电气自动化控制设计任务书是一份重要的文档，用于明确设备电气自动化控制设计的目标、要求和范围。
该任务书应包含以下内容：- 项目背景：提供项目的概况，介绍为什么需要进行设备电气自动化控制设计。
- 项目目标：明确该项目的主要目标，例如提高生产效率、降低能源消耗等。
- 技术要求：指定所需技术方案的具体要求，如哪些功能需要实现、性能指标等。
plc课程设计任务书(09级)
电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
现代电气控制系统安装与调试比赛试题 (任务书1-三菱)
2015年全国职业院校技能大赛现代电气控制系统安装与调试（总时间：240分钟）工作任务书场次号工位号注意事项一、本任务书共17页，如出现缺页、字迹不清等问题，请及时向裁判示意，进行任务书的更换。
二、在完成工作任务的全过程中，严格遵守电气安装和电气维修的安全操作规程。
电气安装中，低压电器安装按《电气装置安装工程低压电器施工及验收规范（GB50254-96）》验收。
三、不得擅自更改设备已有器件位置和线路，若现场设备安装调试有疑问，须经设计人员（赛场评委）同意后方可修改。
四、竞赛过程中，参赛选手认定竞赛设备的器件有故障，可提出更换，器件经现场裁判测定完好属参赛选手误判时，每次扣参赛队3分；若因人为操作损坏器件，酌情扣5-10分；后果严重者（如导致PLC、变频器、伺服等烧坏），本次竞赛成绩计0分。
五、所编PLC、触摸屏等程序必须保存到计算机的“D: \工位号”文件夹下，工位号以现场抽签为准。
六、参赛选手在完成工作任务的过程中，不得在任何地方标注学校名称、选手姓名等信息。
请按要求在4个小时内完成以下工作任务：一、按“混料罐系统控制说明书”，设计电气控制原理图，并按图完成器件选型计算、器件安装、电路连接（含主电路）和相关元件参数设置。
二、按“混料罐系统控制说明书”，编写PLC程序及触摸屏程序，完成后下载至设备PLC及触摸屏，并调试该电气控制系统达到控制要求。
三、参考YL-ZT型T68镗床电气原理图，排除T68镗床电气控制电路板上所设置的故障，使该电路能正常工作，同时完成维修工作票。
混料罐系统控制说明书一、混料罐系统运行说明在炼油、化工、制药、水处理等行业中,将不同液体混合是必不可少的工序,而且这些行业中多为易燃易爆、有毒有腐蚀性的介质,不适合人工现场操作。
本混料罐系统设计借助PLC来控制混料罐,对提高企业生产和管理自动化水平有很大的帮助,同时又提高了生产效率、使用寿命和质量,减少了企业产品质量的波动。
液料罐M1M2M3M4原料1原料2出料混料泵SQ3SQ2SQ1图1 混料罐系统混料罐系统由以下电气控制回路组成：进料泵1由电机M1驱动【M1为三相异步电机，只进行单向正转运行】。
《电机及电气控制技术》实训任务书(电子专业)
广西机电职业技术学院课程设计（实训）任务书电子1001班：根据教学计划安排，于本学期2010年6月14日到2010年6月18 日进行为期一周的课程设计（实训），望做好准备。
实训名称：《电机与电气控制技术》实训（X62W万能铣床模拟控制线路的安装调试）指导老师：潘德军、？（第13周）提交成果：实训报告实训内容与要求（见附件）专业带头人（负责人）审批：系主任审批：电气工程系2010年6月10日附件：X62W万能铣床模拟控制线路的安装调试一、时间安排熟悉元器件+ 解读电气原理图1天线路安装2天线路调试1天验收并答辩1天二、X62W工作原理简介X62W万能铣床可用来加工平面、斜面、沟槽，装上分度头可以铣切直齿齿轮和螺旋面，装上圆工作台还可铣切凸轮和弧形槽。
X62W万能铣床工作台可分为长工作台和圆工作台两类，其中长工作台可作直线运行，圆工作台可作单向回转运行。
X62W万能铣床运动形式有主运动、进给运动及辅助运动。
铣刀的旋转运动即主轴的旋转运动称为主运动（M1）；工件夹持在工作台上在垂直于铣刀轴线方向做直线运动，称为进给运动（M2），包括工作台上下、前后、左右三个相互垂直方向上的进给运动；而工件与铣刀相对位置的调整运动即工作台在上下、前后、左右三个相互垂直方向上的快速直线运动及工作台的回转运动称为辅助运动(M2)；另外，铣削加工时为冷却铣刀设有冷却泵电动机(M3)。
利用主轴变速箱可使主轴获得18种转速，为使主轴变速时齿轮顺利啮合，减小齿轮端面的冲击，主轴电动机在主轴变速时有主轴变速冲动控制环节；进给运动由进给电动机拖动，经进给变速机构可获得18种进给速度，为使变速后齿轮顺利啮合，减小齿轮端面的撞击，进给电动机应作进给变速冲动控制。
进给运动与快速移动则是由进给电动机拖动，是在工作进给电磁离合器与快速移动电磁离合器的控制下完成的运动。
工作台的进给有左右的纵向运动，前后的横向运动和上下的垂直运动，它们都是由进给电动机拖动的，故进给电动机(M2)要求正反转。
《电气控制与PLC技术》课程设计任务书
《电气控制与P1C技术》课程设计任务书1.必选项目：（以下两个项目为必做项目。
）1.1正次品分拣机1.1.1课程设计目的（1）加深对定时器的理解，掌握各类定时器的使用方法。
（2）理解企业车间产品的分捡原理。
112控制要求及参考图1.1正次品分拣模拟控制图（1）控制要求①用启动和停止按钮控制电动机M运行和停止。
在电动机运行时，被检测的产品（包括正、次品）在皮带上运送。
②产品（包括正、次品）在皮带上运送时，S1（检测器）检测到的次品，经过5秒传送，到达次品剔除位置时，启动电磁铁Y驱动剔除装置，剔除次品（电磁铁通电0.1秒），检测器S2检测到的次品，经过3秒传送，启动Y,剔除次品；正品继续向前输送。
正次品分拣操作流程如图1.2所示。
图1.2正次品分拣流程图（2）参考电路P1CI/O端口分配及参考电路图:SB110.0M启动按钮SB210.1M停止按钮SQ110.2检测站1SQ210.3检测站2M Q0.0电动机（传送带驱动）,Y Q0.1次品剔除P1C+MV■"M O'JD ------ —I―T1 ___-+24V N二2≡M图1.3正次品分拣机P1C电气原理图1.1.3.课程设计内容及要求（1）按参考电路图完成P1C程序并调试。
（2）分析各种定时器的使用方法及不同之处。
（3）总结程序输入、调试的方法和经验。
（4）试将S1作为产品计数的检测装置，对每日产量进行统计。
（5）程序要求增加皮带传送机构不工作时，检测机构不允许工作（剔除机构不动作），编写梯形图控制程序。
1.2交通灯自动控制1.2.1课程设计目的（1）练习定时器、计数器的基本使用方法。
（2）掌握P1C的编程和调试方法。
（3）对应用P1C解决实际问题的全过程有个初步了解。
图14交通灯模拟控制122控制要求及参考交通路口红、黄、绿灯的基本控制要求如下：路口某方向绿灯显示（另一方向亮红灯）10秒后，黄灯以占空比为50%的一秒周期（0.5秒脉冲宽度）闪烁3次（另一方向亮红灯），然后变为红灯（另一方向绿灯亮、黄灯闪烁），如此循环工作。
电气课程设计任务书(接触器连锁正反转控制)
电气控制课程设计任务书—接触器联锁的三相异步电动机正反转控制线路专业班级学号姓名成绩一、设计任务生产过程中，生产机械的运动部件往往要求能进行正反方向的运动，这就是拖动电机能作正反向旋转。
由电机原理可知，将接至电机的三相电源进线中的任意两相对调，即可改变电机的旋转方向。
但为了避免误动作引起电源相间短路，往往在这两个相反方向的单相运行线路中加设必要的机械及电气互锁。
按照电机正反转操作顺序的不同，分别有“正—停—反”和“正—反—停”两种控制线路。
对于“正—停—反”控制线路，要实现电机有“正转—反转”或“反转—正转”的控制，都必须按下停止按钮，再进行方向起动。
然而对于生产过程中要求频繁的实现正反转的电机，为提高生产效率，减少辅助工时，往往要求能直接实现电机正反转控制。
本课题要求对接触器联锁的三相异步电动机正反转控制线路进行设计。
二、仪器清单序号名称数量备注1 电源及仪表控制屏 1 提供三相四线制380V、220V电压2 M14型异步电动机 13 万用表、剥线钳、螺丝刀、尖嘴钳等（自备）1套4 导线若干5678910三、设计要求1. 接触器联锁三相异步电动机正反转控制线路原理图设计，对原理图进行说明；2. 接触器连锁的三相异步电动机正反转控制线路端子接线图设计；3. 根据设计的图纸进行实际线路搭建、调试，实现接触器联锁的三相异步电动机正反转控制线路。
四、成果要求1. 课程设计任务书；2. 设计说明书；3. 控制线路原理图及端子接线图（CAD图）；4. 控制线路实际接线图（实物图）；五、参考资料1.何巨兰主编.电机与电气控制. 北京：机械工业出版社,20042.许翏主编.电机与电气控制技术. 北京：机械工业出版社,20103.李崇华主编.电气控制技术.重庆：重庆大学出版社,20044.程绪琦主编. AutoCAD 2006中文版标准教程.北京：电子工业出版社,20055.李莉, 施喜平. 电气工程CAD.武汉：华中科技大学出版社,2011。
电气设计任务书
电气设计任务书电气设计任务书是一份非常重要的文档，它详细地描述了一个电气设计项目中所需要完成的任务和目标。
这份文档通常在项目启动之前编写，它可以帮助项目团队在整个过程中更好地组织和管理工作，确保项目顺利完成。
在本文中，我将探讨电气设计任务书的主要内容和编写要点。
一、电气设计任务书的主要内容电气设计任务书需要包含以下主要内容：1. 项目概述：这一部分需要简要介绍电气设计项目的背景和需要解决的问题。
如果有相关背景材料，可以在此处附上一份简单的说明。
2. 目标：这一部分需要明确电气设计项目的具体目标和任务，例如，设计一个新型的电气控制系统、改进现有设备的效率或扩展设备的功能等。
3. 范围：这一部分需要详细描述电气设计项目的范围，包括需要设计的设备或系统、所涉及的技术和学科，以及需要解决的具体问题。
4. 设计要求：这一部分需要明确电气设计项目的技术要求、性能要求和安全要求等。
例如，设计要符合相关标准、保证设备的稳定性和可靠性、保证工作环境的安全等。
5. 时间表：这一部分需要列出电气设计项目的时间表，包括每个任务的开始时间和完成时间、项目的总持续时间等。
6. 人员需求：这一部分需要明确电气设计项目所需要的人员资源，包括设计师、工程师、技术人员和项目经理等。
7. 费用预算：这一部分需要列出电气设计项目的总预算，包括设备和人员费用、测试费用和采购费用等。
二、编写电气设计任务书的要点编写一个完整的电气设计任务书是一项复杂的任务。
以下是编写电气设计任务书时需要注意的要点：1. 与客户进行沟通：在编写电气设计任务书之前，需要与客户进行沟通，了解客户的需求和期望。
只有这样，才能确定项目目标和范围，并为客户提供最佳的解决方案。
2. 确定项目的关键问题：在编写电气设计任务书之前，需要确定项目的关键问题和难点，并在文档中进行详细的描述。
这将有助于项目团队明确任务目标和推进项目进展。
3. 制定详细的时间表：在编写电气设计任务书之前，需要制定详细的时间表，以确定项目的进度和完成时间。
电气自动化技术专业毕业设计任务书
电气自动化技术专业毕业设计任务书电气自动化技术专业毕业设计任务书新版课题名称：x62铣床plc与变频调速控制系统的电气设计1x62w铣床是一种通用的多用途机床，它可以进行平面、斜面、螺旋面及成型表面的加工，它采用继电接触器器电路实现电气控制。
可编程控制器（简称plc,型号：三菱）专为工业环境应用而设计。
变频器是是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
我们通过plc和变频器来实现对x62w 铣床的全自动化的控制系统。
涉及相关计算有：电动机的相关计算，继电器的相关计算，变频器的相关计算。
2、x62铣床plc与变频调速控制系统电气设计要求：（1）了解转换开关、电磁离合的工作原理、特点及其在机床电气控制中的应用。
（2）掌握电动机不同顺序控制电气线路的设计方法与技巧。
（3）掌握电动机多地控制的原理与设计这类控制控制电路的特点与技巧。
（4）了解x62w型万能铣床的主要结构与运动形式，并熟悉铣床的基本操作过程。
（5）掌握x62w型铣床电气控制线路工作原理与电气故障的分方法。
（6）能检修转换开关、电磁离合器的电器故障。
（7) 学会电动机顺序控制、多地控制线路的安装接线与故障维修。
（8）能排除x62w铣床的常见故障。
（9）能熟练掌握plc的软件及程序的设计所需指令。
（10）掌握变频器的原理。
能掌握变频调速的指令及能熟练操作变频器。
（11）学会plc与变频器的接线方式。
（12）学会plc与x62w铣床的接线（13）能应用plc和变频器实现对电梯的全自动控制。
2、毕业设计（论文）完成内容要求：（1）描述x62铣床的发展及在生活中的作用。
（2）说明电梯的结构并说明其相关名称及作用。
（3）绘制电动机的不同顺序控制的控制接线图（正转，反转，△/丫，两地控制，多地控制等），并说明各种控制的特点及作用与运动形式。
（4）绘制x62铣床电气控制原理图。
（5）说明电气控制线路的特点。
（6）电气控制线路的分析。
电气控制技术小型冷库
长沙学院课程设计说明书题目小型冷库的电气控制系(部) 电子信息与电气工程系专业(班级) 电气工程及其自动化01班姓名学号指导教师起止日期2014/12/01-2014/12/12电气控制技术课程设计任务书系（部）：电子信息与电气工程系专业：电气工程及其自动化指导教师：张丹课题名称小型冷库的电气控制设计内容及要求某小型冷库配有22KW压缩式制冷机一台，采用水冷式冷凝器，相应配有冷却水泵一台和玻璃钢冷却塔一座。
水泵电动机功率为4KW，冷却塔风机电动机功率为 1.1KW。
三台电动机单向连续运转；冷库内温度应在要求的上限与下限之间变化；应有温度指示；三台电动机停止与运行有指示装置；具有完善的联锁和保护、报警装置。
设计工作量1、设计电气原理图。
2、选择电气元件，制订元件目录表。
3、设计电控柜安装布置图和控制台面板布置图。
4、设计电控柜安装接线图和控制台面板安装接线图。
5、列出参考资料目录。
6、编写设计说明和使用说明书，写出设计小结。
进度安排起止日期（或时间量）设计内容（或预期目标）备注第1~2天收集材料，方案论证第3~4天电气原理图的设计，元器件选型和计算，制订元件目录表第5~6天设计电控柜安装布置图和控制台面板布置图第7~8天设计电控柜安装接线图和控制台面板安装接线图第9~10天编写设计说明和使用说明书教研室意见年月日系（部）主管领导意见年月日长沙学院课程设计鉴定表姓名学号专业电气班级01班设计题目小型冷库的电气控制指导教师张丹指导教师意见：评定等级：教师签名：日期：答辩小组意见：评定等级：答辩小组长签名：日期：教研室意见：教研室主任签名：日期：系（部）意见：系主任签名：日期：说明课程设计成绩分“优秀”、“良好”、“中等”、“及格”、“不及格”五类；本次小型冷库电气控制部分的设计为先启动冷水泵、水塔风机，然后启动压缩机。
这个设计采用三相电380V实行电力驱动，利用接触器、继电器、按钮开关等电气元件进行控制，可自动控制。
建筑工程电气施工图设计任务书范本
建筑工程电气施工图设计任务书范本2、设计说明：工程设计概况完整、无误，设计依据引用正确；图例符号、主要设备材料表、设备及线路编号、安装方式等完整、清楚。
3、电气总平面图：各种强、弱电接口应与项目周边市政管网布置相匹配；应根据各专业管线图纸进行管线综合，设计内容不应有缺项。
4、变配电室：高低压配电系统图、变配电室电气平面、平剖面图完整；设置能满足供电部门要求和发包人内部核算要求的电能计量装置；屏蔽、降噪措施明确。
5、发电机房：机组选型要求明确；机房电气平面、剖面、配电系统图完整；降噪措施明确；预留设备运输、安装条件。
6、强电系统：配电箱（或控制箱）系统图应标明箱体编号、回路编号、回路相别、回路负荷名称及容量、线路敷设方式、负荷计算参数等；配电箱（或控制箱）系统的断路器等元器件、管、线按通用型号或是发包人要求的品牌型号设计；各种风机、水泵、照明等设备的二次控制原理图纸应提供完整；应提供配电系统竖向干线示意图。
7、强电平面：干线平面布置图应标注各回路对应的箱体及线路编号；灯具、开关、插座布置，并应标注各回路对应的箱体及线路编号，重要空间应提供照度计算参数；应根据设备布置提供电气竖井大样图。
8、消防系统及平面：消防报警及联动系统图应明确各种设备具体接线方式方法（包括对智能化安防系统等的联动控制）；消防报警及联动系统平面图应包括所有报警设备。
9、弱电系统及平面：电视、通信、智能化，根据发包人要求配置系统；电视、通信、智能化，按专业出平面图。
10、防雷接地平面：相关说明、设计图纸（包括各机房、卫生间的等电位联结）。
11、计算书：用电设备负荷计算、变压器选型计算、安保负荷及发电机选型计算、电缆选型计算、系统短路电流计算、防雷类别计算及避雷针保护范围计算。
12、所有图纸共性要求：图纸图签各栏填写完善正确，各级签署齐全，图名与图纸内容相符；设计范围与合同约定相一致；设计要求（负荷级别及电源、动力及照明配电、线缆选型及敷设、设备安装、防雷及接地、等电位联结、人防电气设计、消防报警及联动、弱电系统等）完整、明确；电气节能设计专项完整；相关专业的技术接口要求、对承包商深化设计图纸的审核要求明确。
电机电气控制综合实验任务书
《电机与电气控制综合实验》任务书指导教师：周伟、田林红一、电机与电气控制综合实验的性质、目的和任务1．通过综合实验，对电气控制原理知识进行深入认识，掌握常用低压电器元件的结构及工作原理；2．通过实验掌握由电气原理图变换成安装接线图并进行相应操作的能力；3．通过实验，掌握电气控制线路的设计方法、电气安装接线图的绘制方法；4．常用的故障检测及维修方法；5．通过综合实验，使学生具有独立进行电气控制系统设计的能力。
二、电机与电气控制综合实验的内容1．对学生进行安全教育；2．由学生随机选择设计题目，然后在限定时间内完成相关任务；3．选择拖动方案与控制方式；4．确定电动机的类型、容量、转速，并选择具体型号（根据实际情况也可忽略此步操作过程，但要让学生明白此步操作的关键性及其重要性）；5．设计电气控制原理框图，确定各部分之间的联系，拟定部分技术要求；6．设计并绘制电气原理图，并根据要求计算主要技术参数；7．选择电气元件，制定元器件目录清单；8．根据题目要求绘出元件分布图；9．绘出安装接线图（根据情况也可忽略此步操作）；10.编写设计说明书；11．进行安装调试并验收。
三、电机与电气控制综合实验的基本要求1．必需对学生进行安全操作培训2．学生必须遵守安全操作规程，确保人身及设备的安全3．学生必需学会实践操作3．电气控制信号测量必须注意安全，测量时必须由老师指导4．学生不允许拆卸及人为损坏元器件5．学生必须撰写出符合要求的综合实验报告6．教学过程中，注重师生互动、沟通，及时解决学生的疑惑，培养学生主动获取知识的能力。
四、综合实验实践环节所选用组件1．三相鼠笼异步电动机一台UN＝220V(△接法)及双速电动机一台。
2．常用电器元件（如接触器KM、热继电器FR、时间继电器KT、万能转换开关SA、按钮SB、行程开关SQ等）。
3．万用表、电笔等。
4. 常用电工工具及导线若干。
五、综合实验(时间分配)六、综合实验配套教材及参考资料建议使用教材：电气控制技术相关的各种技术资料建议参考书目及资料：1．《电机与电气控制》机械工业出版社许翏2．《电机及电气控制实验指导书》郑州大学出版社史增芳3．《维修电工技能训练》高等教育出版社王廷才4. 网络上相关资料七、考核方式与评分办法按考核标准，评定成绩等级为优、良、中、及格、不及格1．综合实验的态度，安全文明情况(30%)2．综合实验报告(30%)3．面试答辩。
电气控制与PLC课程设计任务书dz
电气控制与PLC课程设计任务书dz 电气控制和PLC课程设计任务书一、设计目的本课程设计旨在帮助学生更好地理解电气控制和PLC系统，在实践中掌握电气控制和PLC系统的基本设计方法和应用技能，在电控领域有更全面的认知和掌握。
二、设计要求1、学生需要学习电气控制和PLC系统的相关理论知识。
2、学生需要独立完成PLC控制系统装置的设计，包括PLC 硬件电路设计、PLC控制程序的编写等，并将其运用到实际场景中。
3、学生需要设计并实现基于PLC控制的工业控制实验系统，包括按照特定输入复位、计数、时间控制和输出控制等功能的实现。
4、学生需要从中国国情和现实出发，掌握中国工业的特点和常用的控制方法，以适应国内工业发展的需要。
5、学生需要结合实际工程实例，分析PLC控制系统在企业生产中的应用。
三、设计任务1、任务一：学习电气控制和PLC系统的相关理论知识，包括PLC的概念、PLC和传统控制方式的比较、PLC编程、PLC 输入输出模块、PLC中内部寄存器和寄存器地址的概念等。
2、任务二：完成PLC控制系统装置的设计，包括PLC硬件电路设计、PLC控制程序的编写等，并将其运用到实际场景中。
为了提高设计实践的针对性，任务二的重点分为两个部分完成：（1）PLC电路设计。
学生应独立完成PLC控制系统中所需电路（包括输入电路和输出电路）的设计。
要求设计的电路符合当前的标准，保证工作稳定并精确。
（2）PLC控制程序设计。
学生应独立完成PLC控制程序的设计，要求程序具有稳定可复用性和高效性。
程序编制时，应参考实际场景中需要控制的工作环境和操作系统。
3、任务三：设计并实现基于PLC控制的工业控制实验系统。
此任务的重点在于实验系统的设计与实现。
实验系统可以基于学生自己想象的系统，但需要体现出特定输入复位、计数、时间控制和输出控制等功能。
4、任务四：分析PLC控制系统在企业生产中的应用。
此任务着重于学生独立探索，选择企业生产环境中的实例分析，掌握PLC控制系统在某个实际工程生产应用中的应用方法和思路。
电控任务书
8 维修段 —进入和搬出维修段都是通过人工进行控制；即道岔附近操作面板上安装选择按钮，可进行
的手动操作控制导入或导出吊具，并做好互锁； —吊具需要标定和维修时，通体人工控制切入到维修段； —设置有一台维修升降机，供吊具的投入和搬出；
受控设备的功率、制动电压、数量 及工作方式；生产线局部照明的数
详细设计
设总
双班
校对人
□初步，√正式 编制人
日期
设备简图（表示设备、控制柜、电缆桥架 走向等示意位置，需要时标出检测探头、按 钮、显示屏等位置）
ቤተ መጻሕፍቲ ባይዱ
1 设备总图
设备布置图
3 工艺段EL-01出口→下件升降机EL02： —单台搬送：前一位置空，后一位置才允许搬入，吊具步进依次前进； —4台连接搬送：4台吊具前一位置空，后一位置才允许搬入，4台吊具步进依次前进；
不确定因素
其他要求
供参考的成功范例
备
注
1
本表编号 项目名称 子项名称 对应的图样编号
工艺及机械设备参数
设备电控设计任务书
接收专业 提出专业
设计阶段 工作班制 资料性质 代替资料号
1 本IP线采用摩擦线输送形式，吊具在空中进行输送，由升降机降到地面工艺段进行仪表盘的分装操 作，完成装配后又通过升降机将吊具输送到空中，在空中输送到下件位置，通过升降机下降到地面合 装段，下件完成后，又通过升降机升到空中进行输送，空吊具返回。 2、摩擦线主要设备摩擦驱动、轨道升降机;其规格参数详见附图及设备明细表；
量、电压及控制方式
1 详见IP线设备明细表； 2 所有设备的制动电压均为380V；
控制方式和控制要求
生产线及设备传感器和检测装置的 具体布置位置、安装方式；被检物
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目任务书1
一、预备知识
1．电气接线工艺
（1）走线合理，做到横平竖直，整齐，各接点不能松动。
（2）避免交叉、架空线和叠线。
（3）对螺栓式接点，导线连接时，应打羊眼圈，并按顺时针旋转。
对瓦片式接点，导线连接时，直线插入接点固定即可。
（4）导线变换走向要垂直，并做到高低一致或前后一致。
（5）严禁损伤线芯和导线绝缘，接点上不能露铜丝太多。
（6）每个接线端子上连接的导线根数一般以不超过两根为宜，并保证接线固定。
（7）进出线应合理汇集在端子排上。
2．三相异步电动机点动控制控制线路工作原理：
（用流程形式自己写）
3．在电气原理图各端子标注线号，画出电器安装接线图。
安装接线图：
二、实训过程与记录：
1．本次实训所用电器元件明细表（标明型号、主要参数）
2．根据给定原理图按工艺完成接线。
三、考核评定：
使用万用表电阻档
合上电源开关，按下接触器KM衔铁，测试从电源端到出线端子上的每一相线路，将电阻值填入下表；
按下SB按钮，测试控制线路两端，将电阻值填入下表；
按下接触器KM衔铁，测试控制线路两端，将电阻值填入下表。
3．通电试验（50分）
在使用万用表检测后，接入电源通电试车
一次不成功扣10分
每延时10分钟加扣5分。
