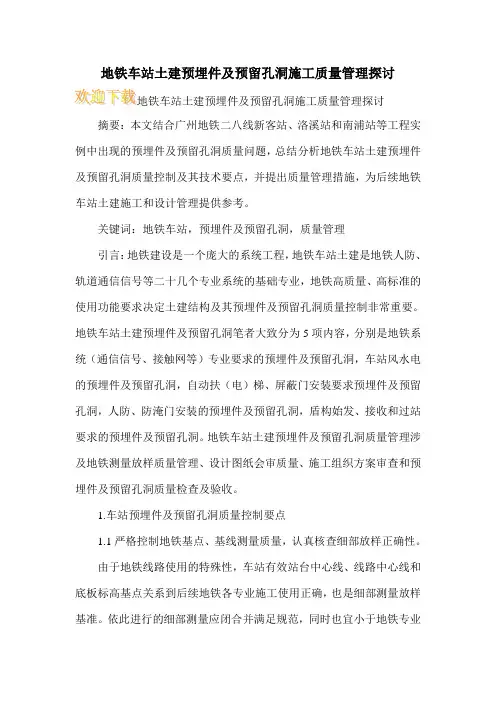

地铁车站土建预埋件及预留孔洞施工质量管理探讨
地铁车站土建预埋件及预留孔洞施工质量管理探讨摘要：本文结合广州地铁二八线新客站、洛溪站和南浦站等工程实例中出现的预埋件及预留孔洞质量问题，总结分析地铁车站土建预埋件及预留孔洞质量控制及其技术要点，并提出质量管理措施，为后续地铁车站土建施工和设计管理提供参考。
关键词：地铁车站，预埋件及预留孔洞，质量管理引言：地铁建设是一个庞大的系统工程，地铁车站土建是地铁人防、轨道通信信号等二十几个专业系统的基础专业，地铁高质量、高标准的使用功能要求决定土建结构及其预埋件及预留孔洞质量控制非常重要。
地铁车站土建预埋件及预留孔洞笔者大致分为5项内容，分别是地铁系统（通信信号、接触网等）专业要求的预埋件及预留孔洞，车站风水电的预埋件及预留孔洞，自动扶（电）梯、屏蔽门安装要求预埋件及预留孔洞，人防、防淹门安装的预埋件及预留孔洞，盾构始发、接收和过站要求的预埋件及预留孔洞。
地铁车站土建预埋件及预留孔洞质量管理涉及地铁测量放样质量管理、设计图纸会审质量、施工组织方案审查和预埋件及预留孔洞质量检查及验收。
1.车站预埋件及预留孔洞质量控制要点1.1严格控制地铁基点、基线测量质量，认真核查细部放样正确性。
由于地铁线路使用的特殊性，车站有效站台中心线、线路中心线和底板标高基点关系到后续地铁各专业施工使用正确，也是细部测量放样基准。
依此进行的细部测量应闭合并满足规范，同时也宜小于地铁专业性测量偏差。
1.2深化车站主体施工图纸设计管理，提高图纸会审质量。
对地铁建设的建筑施工图纸和结构施工图纸进行会审，首先，要核对图纸的标高、里程、轴线和线路中心线是否一致；其次，建筑功能性的预埋件及预留孔洞是否在结构图纸有所体现；核对预埋件及预留孔洞材质、安装要求和检测要求。
1.3施工单位在施工预埋件及预留孔洞前应编制专项施工方案和预埋件及预留孔洞统计表，专项技术交底，实施过程监理单位实施全程监理。
1.4每完成一个地铁施工结构段，需要对该段的预埋件及预留孔洞检查核对，检查是否遗漏和埋设是否达到设计要求。
广州地铁复合地层盾构技术
1前言广州地铁复合地层盾构技术原作者：许少辉竺维彬袁敏正1997年10月，广州地铁一号线采用的3台盾构机在广州复合地层中成功修建了8.9km地铁隧道，结束了当时能否在广州市区复合地层中使用盾构法修建地铁隧道的争论，使盾构法在广州的地位得以确立，并为1999年以后广州地铁二号线、三号线、四号线大幅度采用盾构技术修建地铁隧道奠定了基础。
至今，在广州使用盾构法已修建地铁隧道约80km（见表1）。
在此过程中大量技术难题的处理着实为在复合地层的盾构施工积累了宝贵的经验。
2广州地区复合地层的概念与特点广州地区复合地层最重要的特点是工程范围内的岩性变化频繁，物理力学特性差异大，基岩风化界面起伏大，断层破碎带分布密集，含水量差异明显。
具体表现为：同一里程隧道横断面表现为上下或左右软硬不均，在隧道纵剖面上表现为软硬相间，其中隧道断面地层的复合特性，对盾构施工的影响尤为明显。
盾构隧道埋深一般在l0～30m，隧道断面及上覆的地层从地表至下依次为：上部：第四纪软土层，主要由杂填土、流塑～软塑淤泥层和富含水砂层组成。
中部：第四纪残积层，该层是沉积岩、岩浆岩、变质岩等三大母岩地层风化后残积形成，可塑、硬塑～半固结状态粘土和砂质、砾质粘性土。
下部：大部分地区是由不同风化程度的白垩系砾岩、砂岩、粉砂岩、泥岩及少量泥灰岩组成；少部分是由不同风化程度花岗岩或花岗片麻岩及混合花岗岩组成。
2.1根据施工实践，对盾构机掘进有不利影响的典型工程地质和水文地质2.1.1残积土的粘土以及泥岩类岩石经研磨后形成的粉粒状矿物质，在受压、受热、受湿环境条件下，会在刀盘表面或土仓内形成泥饼。
2.1.2上软下硬或上硬下软的不均匀地层难以全天候进行动态平衡控制，易导致顶部坍塌。
2.1.3软硬地层突变及花岗岩地区的球状风化体，会使刀盘变形和刀具崩裂（见图1）。
2.1.4富水断裂带和岩石破碎带等地层会导致螺旋输送机出土口涌水涌砂，造成施工困难；2.1.5过江河或砂层、淤泥层，易失水和扰动引发大的沉降；2.1.6土压平衡状态施工遇到石英含量的地层时，刀具磨损严重。
广州地铁六号线总监(邓富甲)2009年度工作总结
铁四院广州地铁六号线监理项目部2009年度总监工作总结尊敬的公司领导：2009年，铁四院广州地铁六号线监理项目部在公司领导的正确领导和亲切关怀下，在公司各部门的有力指导和大力帮助下，在地铁六号线参建各方的积极支持和有效协作下，铁四院广州地铁六号线监理项目部人员团结努力，不畏困难，勤奋、认真、踏实、艰难地将广州地铁六号线工程土建施工监理三标的工程建设向前推进了一大步，完满完成了本年度各项监理工作任务。
监理工作也得到政府安全质量监督部门、业主单位的认可和咨询、设计、第三方监测、施工等单位的信任和支持。
东山口施工十标监理部于2008年被广州市地下铁道总公司建设事业总部评选为“2008年度广东省十项工程劳动竞赛优秀监理部”后，再接再厉，今年又被广州市地下铁道总公司建设事业总部评选为“2009年度广东省十项工程劳动竞赛优秀监理部”，邓富甲同志被评为“2009年度优秀项目总监”。
为总结经验，吸取教训，更好地完成后续各项监理工作任务，现将一年来的工作总结如下：一、工程概况铁四院广州地铁六号线监理项目部在监项目广州市轨道交通六号线工程土建施工监理三标依次由东山口站、黄花岗站、黄（黄花岗）沙（沙河顶）暗挖隧道区间、沙河顶站、沙河站及天平架站共“五站一区间”组成，分三个施工标段。
东山口站主体采用明暗挖结合、分离式站厅的方案，明挖主体结构为地下四层结构，暗挖站台隧道采用单线单洞隧道，左线长91.1m,右线长53.35m, 左线暗挖站台隧道原设计为CRD矿山法开挖,因受中铁隧道集团公司盾构过站影响,变更为"先隧后站"法施工,即盾构机先行掘进通过左线暗挖站台隧道,然后破除隧道管片,进行扩挖形成暗挖站台隧道.此车站属地铁六号线施工十标，由中铁二十二局集团公司承建。
黄花岗站原设计为明挖法施工，后因站位周边拆迁无法实施而改为明暗挖结合车站，站台为暗挖侧式站台，地铁乘客通过站台两个扶梯斜通道到达南、北两个明挖站厅。
