锐捷路由器WEB配置指导
锐捷路由器配置指南(接口配置)
RGOS™用户配置指导手册接口配置目录RGOS™用户配置指导手册 (1)第一章接口配置 (1)1.1 接口介绍 (1)1.2 接口共性配置 (1)1.2.1 进入指定的接口配置模式 (1)1.2.2 配置IP地址 (2)1.2.3 配置接口描述 (2)1.2.4 配置最大传输单元MTU (3)1.2.5 配置带宽Bandwidth (3)1.2.6 配置接口队列大小 (3)1.3 接口监控和维护 (3)1.3.1 监控接口和控制器状态 (4)1.3.2 清除和复位接口计数 (4)1.3.3 关闭和重启接口 (5)1.4 接口基本配置示例 (5)1.4.1 接口使能配置示例 (5)1.4.2 接口描述配置示例 (6)1.4.3 接口关闭配置示例 (6)第二章 LAN接口配置 (7)2.1 以太网接口配置 (7)2.1.1 以太网接口配置任务 (7)2.1.2 以太口监控和维护 (8)2.1.3 以太口配置示例 (10)2.2 VLAN 配置 (10)2.2.1 802.1Q简介 (11)2.2.2 VLAN配置任务 (12)2.2.3 VLAN调试与监控 (13)2.2.4 VLAN配置实例 (13)第三章 WAN接口配置 (15)3.1 异步串口配置 (15)3.1.1 异步串口概述 (15)3.1.2 异步串口配置 (15)3.1.3 异步串行接口的监控与维护 (18)3.1.4 异步串行接口的故障诊断 (20)3.2 同步串口配置 (20)3.2.1 同步串口概述 (20)3.2.2 同步串口的配置 (20)3.2.3 同步串口监控和维护 (23)3.2.4 同步串口的故障诊断 (24)3.3 CE1接口配置 (25)3.3.1 CE1接口概述 (25)3.2.2 CE1接口的配置 (25)3.2.3 配置实例 (32)3.2.4 CE1接口的故障诊断 (32)第四章逻辑接口配置 (34)4.1 Loopback接口配置 (34)4.2 NULL接口配置 (35)4.3 Tunnel接口配置 (35)4.3.1 Tunnel接口概述 (35)4.3.2 Tunnel接口配置 (37)4.3.3 Tunnel接口配置示例 (40)4.3.4 Tunnel接口的监控与维护 (41)4.3.5 Tunnel接口的故障诊断与排除 (42)4.4 Dialer接口配置 (42)4.4.1 Dialer接口概述 (42)4.4.2 Dialer接口配置 (42)4.4.3 Dialer接口的监控与维护 (43)4.5子接口配置 (43)4.5.1 子接口概述 (43)4.5.2 子接口配置 (44)4.5.3 子接口的监控与维护 (46)4.5.4 子接口配置示例 (46)4.5.5 子接口配置故障诊断与排除 (47)第一章接口配置1.1 接口介绍Ruijie系列设备支持两种类型接口:物理接口和逻辑接口。

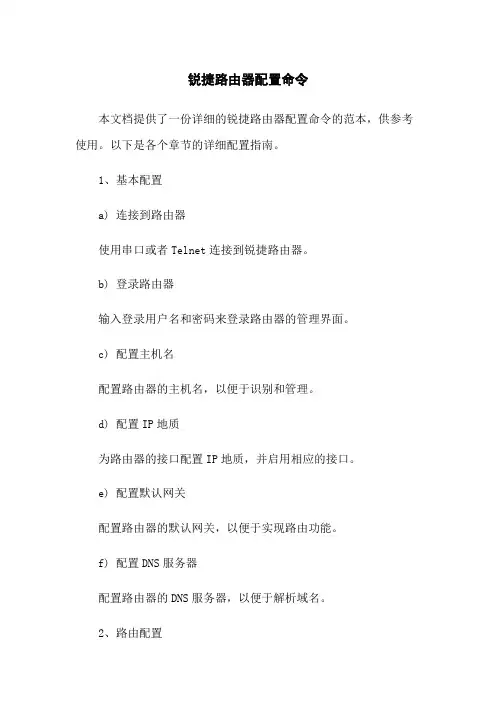

锐捷路由器配置命令
锐捷路由器配置命令本文档提供了一份详细的锐捷路由器配置命令的范本,供参考使用。
以下是各个章节的详细配置指南。
1、基本配置a) 连接到路由器使用串口或者Telnet连接到锐捷路由器。
b) 登录路由器输入登录用户名和密码来登录路由器的管理界面。
c) 配置主机名配置路由器的主机名,以便于识别和管理。
d) 配置IP地质为路由器的接口配置IP地质,并启用相应的接口。
e) 配置默认网关配置路由器的默认网关,以便于实现路由功能。
f) 配置DNS服务器配置路由器的DNS服务器,以便于解析域名。
2、路由配置a) 配置静态路由配置静态路由表,以便于定义特定目的地的下一跳。
b) 配置动态路由配置动态路由协议,如OSPF、BGP等。
c) 配置路由跟踪配置路由跟踪功能,以便于监控路由器上的数据包传输情况。
3、网络地质转换 (NAT) 配置a) 配置静态NAT配置静态NAT,将一个私有IP地质映射为一个公有IP地质。
b) 配置动态NAT配置动态NAT,将一个私有IP地质映射为一个公有IP地质,并提供端口转换。
c) 配置PAT配置端口地质转换(PAT),将多个私有IP地质映射为一个公有IP地质。
4、安全配置a) 配置访问控制列表 (ACL)配置ACL,以限制特定网络流量的进出。
b) 配置防火墙配置防火墙规则,以保护路由器和连接的网络。
c) 配置虚拟专用网 (VPN)配置VPN,以提供安全的远程访问和站点到站点连接。
d) 配置用户认证配置用户认证方式,如RADIUS、TACACS+等。
5、服务配置a) 配置DHCP服务器配置DHCP服务器,为连接到路由器的设备提供动态IP地质分配。
b) 配置网络时间协议 (NTP)配置NTP服务器,以同步路由器的时间。
c) 配置简单网络管理协议 (SNMP)配置SNMP,以实现对路由器的远程管理和监控。
d) 配置域名服务器 (DNS)配置路由器的DNS服务器,以提供域名解析服务。
6、系统配置a) 配置日志记录配置日志记录,以记录路由器的运行状态和事件。
锐捷 RG-EW系列路由器Web配置指南说明书
Ruijie Reyee RG-EW Series Routers Web-Based Configuration GuideCopyright StatementRuijie Networks©2021Ruijie Networks reserves all copyrights of this document. Any reproduction, excerption, backup, modification, transmission, translation or commercial use of this document or any portion of this document, in any form or by any means, without the prior written consent of Ruijie Networks is prohibited.Exemption StatementThis document is provided “as is”. The contents of this document are subject to change without any notice. Please obtain the latest information through the Ruijie Networks website. Ruijie Networks endeavors to ensure content accuracy and will not shoulder any responsibility for losses and damages caused due to content omissions, inaccuracies or errors.PrefaceThank you for using our products.AudienceThis manual is intended for:●Network engineers●Technical support and servicing engineers●Network administratorsObtaining TechnicalAssistance●Ruijie Networks Website: https:///●Technical Support Website: https:///support ●Case Portal: https://●Community: https://●Technical Support Email: *****************************●Skype: *****************************Related DocumentsConventionsThis manual uses the following conventions:Configuration Guide Overview 1 OvervieweWeb is a Web-based network management system that manages or configures devices. You can access eWeb via browsers such as Google Chrome.Web-based management involves a Web server and a Web client. The Web server is integrated in a device, and is used to receive and process requests from the client, and return processing results to the client. The Web client usually refers to a browser, such as Google Chrome IE, or Firefox.1.1 ConventionsIn this document, texts in bold are names of buttons (for example, OK) or other graphical user interface (GUI) elements (for example, DHCP Security).2 Configuration Guide2.1 PreparationScenarioAs shown in the figure below, an administrator can access the device from a browser and configure the device through the eWeb management system.Figure 2-1-1 Data Exchange PrincipleDeliver or requestcommandsthrough AJAX.Administrator Return dataWebserviceDeviceDeployment↘Configuration Environment RequirementsClient requirements:●An administrator can log into the eWeb management system from a Web browser to manage devices. The client refersto a PC or some other mobile endpoints such as laptops or tablets.●Google Chrome, Firefox, IE10.0 and later versions, and some Chromium-based browsers (such as 360 ExtremeExplorer) are supported. Exceptions such as garble or format error may occur if an unsupported browser is used.●1024 x 768 or a higher resolution is recommended. If other resolutions are used, the page fonts and formats may not bealigned and the GUI is less artistic, or other exceptions may occur.●The client IP address is set in the same LAN network as the device IP address, such as 192.168.120.X. The subnetmask is 255.255.255.0. The default management address of the device is 192.168.120.1. Alternatively, you can set the IP assignment mode to Obtain an IP address automatically.Server requirements:●You can log into the eWeb management system through a LAN port or from Ruijie Cloud on an external network.●The device is enabled with Web service (enabled by default).The device is enabled with login authentication (enabled by default).To log into the eWeb management system, open the Google Chrome browser, and enter 192.168.120.1 into the address bar, and press Enter .Figure 2-1-2 Login PageEnter the password and click Login .2.2 Network SetupYou will enter the Network Setup page without login at initial setup.2.2.1 Discover DeviceThe page displays online device count and network status.You can add the device to My Network before configuring the network. If the device works in the standalone mode, this feature is not supported.Figure 2-2-1 Discover Device2.2.2 Add to My NetworkSelect the target device and click Add to My Network. If the target device is not configured yet, you can add the device directly without a password.Figure 2-2-2 Add Device to My Network2.2.3 Create Network & ConnectIf the device is configured for the first time, the network name, management password and SSID are required. If the device is already configured, the management password will not be displayed here. You can navigate to Network> Password to change the management password.If the device is detected disconnected to Ruijie Cloud, the Ruijie Cloud page will be embedded for you to bind your account after the device accesses the Internet successfully. If the device is already connected to Ruijie Cloud, the eWeb homepage will be displayed after this step.Figure 2-2-3 Create NetworkClick Create Network & Connect, and it takes about 60 seconds to deliver and activate settings. The following message will appear after Internet connection is set up.Figure 2-2-4 Connect to InternetIf the Internet connection failed, please follow the instruction in the prompt message.Figure 2-2-5 Failed Connection2.2.4 Cloud ServiceThe Network Setup module requires a Ruijie Cloud account. If you are a new user, please register an account first at the Ruijie Cloud website.Figure 2-2-6 Log In with Ruijie Cloud AccountIf the device works in the standalone mode, log in and the account will be bound with Ruijie Cloud automatically. If the device works in the self-organizing network mode, the following page will appear.Figure 2-2-7 Select TemplateFigure 2-2-8 Confirm Device StatusFigure 2-2-9 Enable ServicesClick Apply Config. The following page will appear after configuration is delivered successfully.Figure 2-2-10 CompleteAfter the above step, click Ruijie Cloud to configure the device on Ruijie Cloud. Then exit from Ruijie Cloud and enter the eWeb page again.Upon the configuration, check the network and wireless settings of each device for consistency.2.3 Work ModeThe eWeb menu varies with different work modes. The EG device works in the Router mode and the EAP device works in the AP mode by default. The work mode is displayed on the Route > Overview page.Figure 2-3-1 Device OverviewFigure 2-3-2 Work Mode2.3.1 Router ModeThe Router mode indicates NAT forwarding.The EG device in the Router mode of a router contains networking, network setup and routing features including VPN and behavior management.The AP in the Router mode contains networking, network setup and some radio features.2.3.2 AP ModeThe AP mode refers to fit AP mode. All WAN ports are enabled with DHCP by default. You can configure a WAN port with a static IP address or enable PPPoE manually.2.4 Self-Organizing NetworkClick the current work mode, and the following page will appear. You can enable or disable self-organizing network here.Figure 2-4-1 Self-Organizing Network2.4.1 EnableIf self-organizing network is enabled, the device in the network will be discovered and discover other devices. These devices will form a network and be synchronized with network settings.The menu on the left contains all network settings, including wireless management, switch management and system management.Figure 2-4-2 Enable Self-Organizing NetworkIf there is a wireless router enabled with self-organizing network in the network, the Router module will appear in the menu on the left. Click Router , and a horizontal menu will be displayed. Figure 2-4-3 Router Menu2.4.2DisableIf self-organizing network is disabled, the device will work in the standalone mode.After self-organizing network is disabled, a horizontal menu will be displayed vertically on the left. Figure 2-4-4 Disable Self-Organizing Network3 eWeb Configuration3.1 OverviewThe Overview page displays login device, wireless information and network status. Figure 3-1 Overview3.2 Basic WirelessThe APs module allows you to group, upgrade and delete APs.Figure 3-2-1 AP ListA. Group ManagementClick Expand, and all groups will be displayed on the left column. You can add, delete, edit and search groups. Up to 8 groups can be added.Figure 3-2-2 Group ManagementB. Advanced Search and List FilterClick Advanced Search, and you can search APs by SN, model, software version, MAC address and IP address.Click List Filter, and you can select columns to be displayed in the list.C. Batch ActionSelect the target devices and click Batch Action. The following actions are available:Figure 3-2-3 Batch ActionUpgrade Device: If there is a new version available, you can upgrade the devices in batches.Delete Device: You can delete the devices in batches.Change Group: You can move the devices from one group to another. The devices will be applied with the new group settings.3.2.1 ConfigurationFigure 3-2-4 ConfigurationSelect the target device and click Manage in the Action column, and the AP management page will be displayed.3.2.2 OverviewThe Overview page displays the information including memory usage, online clients, status, device details, wireless information and interface details.Figure 3-2-5 Overview3.2.3 Basics3.2.3.1 WANThe WAN module allows you to configure WAN settings. WAN settings support multiple lines, and you can configure a specific line as needed.Figure 3-2-6 WAN Settings3.2.3.2 LANThe LAN module contains LAN Settings, Port VLAN, DHCP Clients and Static IP Addresses. LAN SettingsThe LAN module allows you to set the IP address of the LAN port and DHCP status.Figure 3-2-7 LAN SettingsFigure 3-2-8 Add IP AddressIn the AP mode, the Port VLAN function is available on page for the AP supporting Port VLAN. Figure 3-2-9 Port VLAN↘Port VLANThe Port VLAN page displays VLAN information. This page is displayed only when the AP is enabled with port VLAN in the AP mode.Figure 3-2-10 Port VLAN↘DHCP ClientsThe DHCP Clients page displays DHCP clients. This page is displayed only in the router mode.Figure 3-2-11 DHCP ClientsClick Convert to Static IP in the Action column to convert a DHCP-assigned IP address to a static IP address. Alternatively, select DHCP-assigned IP addresses and click Batch Convert to convert more than one IP address.Static IP AddressesThe Static IP Addresses module allows you to add, delete and edit static IP addresses. This page is displayed only in the router mode.Figure 3-2-12 Static IP AddressesClick Add to add a static IP address manually. In the displayed dialog box, configure settings and click OK.Figure 3-2-13 Add Static IP Address3.2.3.3 PoEThe PoE page displays PoE status and power consumption. Figure 3-2-14 PoE3.2.4 Security3.2.4.1 ARP ListThe ARP List page displays ARP entries.Figure 3-2-15 ARP ListClick Add to add an IP-MAC binding. In the displayed dialog box, enter or select an IP address and a MAC address and click OK.Figure 3-2-16 Add IP-MAC Bindingdialog box, click OK. The message "Delete operation succeeded." is displayed.3.2.5 Advanced3.2.5.1 Local DNSThe Local DNS module allows you to configure a local DNS server.Figure 3-2-17 Local DNS3.2.5.2 PoE SettingsThe PoE Settings module allows you to configure the PoE mode.Figure 3-2-18 PoE Settings3.2.5.3 Other SettingsThe Other Settings module allows you to perform other settings, such as Enable RIP&RIPng, Enable Advanced and Disable ICMPv6 Error.Figure 3-2-19 Other Settings3.2.6 Diagnostics3.2.6.1 Network Check Figure 3-2-20 Network CheckClick Start, and click OK in the confirmation box. After the test finishes, the result will be displayed. Figure 3-2-21 ResultIf any problem occurs, the result will be displayed as follows:Figure 3-2-22 Issue & AdvicePlease fix the problem by taking the suggested action.3.2.6.2 AlarmsThe Alarms module allows you to view and manage alarms in the network.Figure 3-2-23 AlarmsClick Unfollow in the Action column to unfollow an alarm. In the confirmation box, click OK. Figure 3-2-24 Unfollow AlarmClick View Unfollowed Alarm, and you can view and follow the alarm again.Figure 3-3-25 Re-follow Alarm3.2.6.3 Network ToolsThe Network Tools module provides the following network tools to detect the network status: Ping, Traceroute, and DNS Lookup.Figure 3-2-26 Ping Test and ResultFigure 3-2-27 Traceroute Test and ResultFigure 3-2-28 DNS Lookup Test and Result3.2.6.4 Fault CollectionThe Fault Collection module allows you to collect faults by one click and download the fault information to the local device. Figure 3-2-29 Fault Collection3.2.7 System3.2.7.1 Session TimeoutThe Session Timeout module allows you to set the session timeout period.Figure 3-2-30 Session Timeout3.2.7.2 Backup & Import & ResetBackup & ImportThe Backup & Import module allows you to import a configuration file and apply the imported settings. It also allows exporting the configuration file to generate a backup.Figure 3-2-31 Backup & ImportRestoreThe Restore module allows you to restore the device to factory settings. Figure 3-2-32 RestorePlease exercise caution if you want to restore the factory settings. Figure 3-2-33 Confirm RestoreClick OK to restore all default values. This function is recommended when the network configuration is incorrec t or the network environment is changed.3.2.7.3 UpgradeOnline UpgradeClick Upgrade Now. The device downloads the upgrade package from the network, and upgrades the current version. The upgrade operation retains configuration of the current device. Alternatively, you can select Download File to the local device and import the upgrade package on the Local Upgrade page.Figure 3-2-34 Online UpgradeFigure 3-2-35 Upgrade PromptLocal UpgradeClick Browse to select an upgrade package, and click Upload. After uploading and checking the package, the device displays the upgrade package information and a prompt asking for upgrade confirmation. Click OK to start the upgrade.Figure 3-2-36 Local Upgrade3.2.7.4 RebootThe Reboot module allows you to reboot the device immediately.Figure 3-2-37 RebootClick Reboot, and click OK in the confirmation box. The device is rebooted and you need to log into the eWeb management system again after the reboot. Do not refresh the page or close the browser during the reboot. After the device is successful ly rebooted and the eWeb service becomes available, you will be redirected to the login page of the eWeb management system.3.3 WiFiThe WiFi module allows you to configure WiFi settings for all devices.3.3.1 WiFi SettingsThe WiFi Settings module allows you to configure the primary WiFi.Figure 3-3-1 WiFi Settings3.3.2 Guest WiFiThe guest WiFi is disabled by default. You can enable guest WiFi on this page or homepage.AP isolation is enabled by default and cannot be edited.Set a schedule, and the guest WiFi will be enabled only during this period time. When the time expires, the guest WiFi will be disabled.Figure 3-3-2 Guest WiFiFigure 3-3-3 Enable Guest WiFi3.3.3 WiFi ListThe WiFi List displays all WiFi networks. The primary WiFi is also listed here and cannot be deleted.Figure 3-3-4 WiFi ListClick Add to add a WiFi network. In the displayed dialog box, configure settings and click OK. Figure 3-3-5 Add WiFiYou can click in the upper right corner to see description about each configuration item.3.3.4 Healthy ModeThe Healthy Mode module allows you to enable health mode and set a schedule. Figure 3-3-6 Healthy Mode3.4 Wireless ClientsThe Clients module displays the wireless clients.Figure 3-4-1 Wireless Client ListClick Advanced Search, and you can search clients by SN and MAC address. This is a fuzzy search. You can enter an incomplete MAC address or part of an SN. Figure 3-4-2 Advanced Search3.5 Blacklist/WhitelistThe Blacklist/Whitelist module allows you to configure wireless global or SSID-based client blacklist and whitelist. Blacklist and whitelist can achieve full match or prefix match (OUI).3.5.1 Global Blacklist/WhitelistFigure 3-5-1 Global Blacklist/WhitelistClick Add to add a blacklisted or whitelisted client. In the displayed dialog box, configure settings and click OK.。

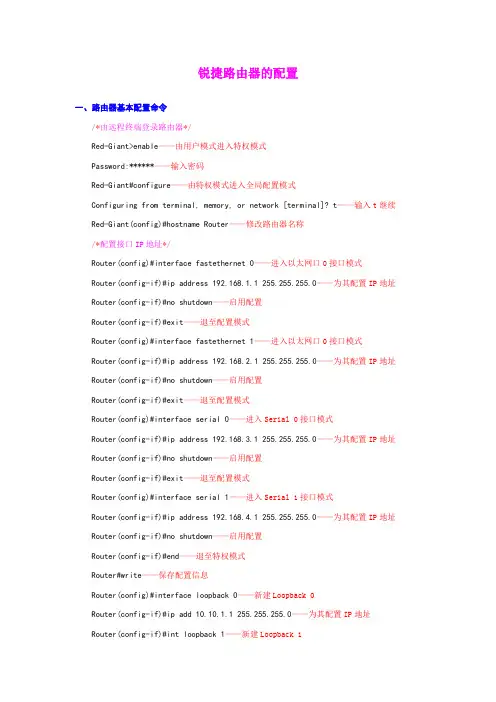

锐捷路由器的配置(交换机、路由器配置步骤简要说明)
锐捷路由器的配置一、路由器基本配置命令/*由远程终端登录路由器*/Red-Giant>enable——由用户模式进入特权模式Password:******——输入密码Red-Giant#configure——由特权模式进入全局配置模式Configuring from terminal, memory, or network [terminal]? t——输入t继续Red-Giant(config)#hostname Router——修改路由器名称/*配置接口IP地址*/Router(config)#interface fastethernet 0——进入以太网口0接口模式Router(config-if)#ip address 192.168.1.1 255.255.255.0——为其配置IP地址Router(config-if)#no shutdown——启用配置Router(config-if)#exit——退至配置模式Router(config)#interface fastethernet 1——进入以太网口0接口模式Router(config-if)#ip address 192.168.2.1 255.255.255.0——为其配置IP地址Router(config-if)#no shutdown——启用配置Router(config-if)#exit——退至配置模式Router(config)#interface serial 0——进入Serial 0接口模式Router(config-if)#ip address 192.168.3.1 255.255.255.0——为其配置IP地址Router(config-if)#no shutdown——启用配置Router(config-if)#exit——退至配置模式Router(config)#interface serial 1——进入Serial 1接口模式Router(config-if)#ip address 192.168.4.1 255.255.255.0——为其配置IP地址Router(config-if)#no shutdown——启用配置Router(config-if)#end——退至特权模式Router#write——保存配置信息Router(config)#interface loopback 0——新建Loopback 0Router(config-if)#ip add 10.10.1.1 255.255.255.0——为其配置IP地址Router(config-if)#int loopback 1——新建Loopback 1Router(config-if)#ip add 10.10.2.1 255.255.255.0——为其配置IP地址Router(config-if)#end——退至特权模式/*查看路由器相关配置信息*/Router#show ip interface brief——查看配置状态Router#show version——显示路由器版本信息Router#show ip interface fastethernet 0——查看以太网口0接口配置状态Router#show running-config——显示当前运行的配置参数Router#show startup-config——显示NVRAM中中配置参数的副本Router#copy running-config startup-config——将当前运行的配置参数复制到NVRAMRouter#erase startup-config——清空NVRAM中的配置参数Router#reload——重新启动路由器/*配置console登陆密码*/Router(config)#line console 0Router(config-line)#loginRouter(config-line)#password star/*配置VTY登陆密码*/Router(config)#line vty 0 4Router(config-line)#loginRouter(config-line)#password star/*配置特权模式登录密码*/Router(config)#enable password star——配置明文密码Router(config)#enable secret star——配置的密码不能与password密码相同二、路由器密码丢失的处理方法01、关闭路由器,重新登录超级终端,按默认方法设置;02、启动路由器,不停地按Ctrl+Pause Break,直至出现Boot:提示符,输入Setup-Reg;Boot:Setup-Reg03、出现如下提示信息,按“Y”回车确认:Do you wish to change the configuration?y/n[n]:04、出现提示如下信息,按“Y”回车确认:Enable“bypass the system configure [n]:05、出现提示如下信息,按“N”回车确认:Enable“debug mode?”y/n[n]:06、出现提示如下信息,按“N”回车确认:Enable“user break/abort enabled?”y/n[n]:07、出现提示如下信息,按“N”回车确认:Change console speed?y/n[n]:08、出现提示如下信息,按“N”回车确认:Do you wish to change the configuration?y/n[n]:09、出现提示符“Boot:”,输入Reset;Boot:reset10、出现提示如下信息,按“N”回车确认:Would you like to enter the initial configuration dialog?[Yes]:此时密码及路由器信息被清除,你就可以顺利进入路由器了……可以归纳为“Setup-Reg,两个Y五个N,Reset”。
锐捷交换机路由器配置教程
锐捷交换机路由器配置教程配置锐捷交换机路由器教程本文档将详细介绍如何配置锐捷交换机路由器。
在开始配置之前,请确保已经正确连接硬件设备,例如交换机、路由器、电脑等。
⒈设备连接与基础设置⑴硬件连接在开始配置之前,请确保正确连接各个设备,并确认网络线缆接口连接正常。
⑵基础设置在初始设置之前,请确保你已经获取了以下信息:主机IP地质、子网掩码、默认网关和DNS服务器地质。
在进一步配置之前,你还需要了解设备的管理接口和登录方法。
⒉登录设备⑴使用Web界面登录通过你的Web浏览器访问设备的管理界面,输入正确的IP地质和端口号,并输入管理员账号和密码以登录设备。
⑵使用命令行界面登录在命令行界面中,通过串口或SSH连接到设备,并输入正确的管理员账号和密码以登录设备。
⒊设备基本配置⑴设备命名给设备起一个有意义的名称,以便于识别和管理。
⑵设置设备时钟配置设备的系统时间和时区设置,确保时间同步和准确性。
⑶设备安全设置配置设备的管理员账号和密码,并设置合适的权限和访问控制策略。
⑷设备网络设置配置设备的IP地质、子网掩码、默认网关和DNS服务器地质等网络参数。
⑸设备SNMP设置配置设备的SNMP参数,以实现网络管理和监控。
⒋VLAN配置⑴ VLAN基本概念了解VLAN的基本概念和原理,以及VLAN的分类和使用场景。
⑵ VLAN创建与配置创建VLAN并配置其相关参数,如VLAN ID、VLAN名称、端口成员关系等。
⑶ VLAN间互联配置不同VLAN之间的互联,以实现跨VLAN通信。
⒌静态路由配置⑴静态路由基本概念了解静态路由的基本概念和原理,以及静态路由的使用场景和优缺点。
⑵配置静态路由根据网络拓扑和路由需求,配置静态路由表以实现网络的转发和路由。
⒍动态路由配置⑴动态路由协议了解动态路由协议的基本概念和原理,以及常见的动态路由协议类型。
⑵配置动态路由协议根据网络需求选择合适的动态路由协议,并配置相关参数以实现路由的动态学习和适应性。

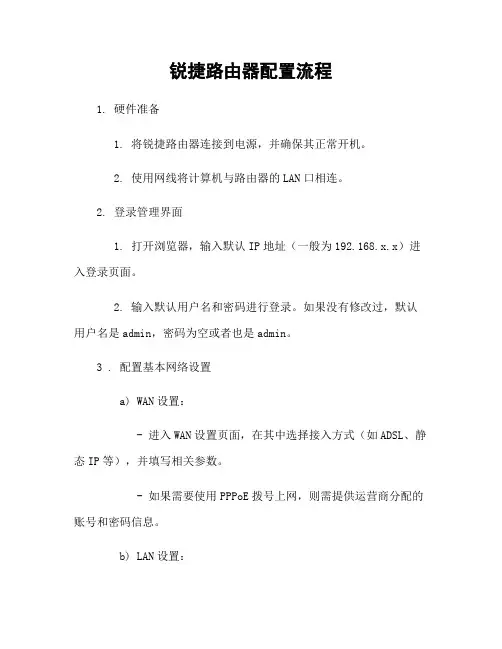

锐捷路由器配置流程
锐捷路由器配置流程1. 硬件准备1. 将锐捷路由器连接到电源,并确保其正常开机。
2. 使用网线将计算机与路由器的LAN口相连。
2. 登录管理界面1. 打开浏览器,输入默认IP地址(一般为192.168.x.x)进入登录页面。
2. 输入默认用户名和密码进行登录。
如果没有修改过,默认用户名是admin,密码为空或者也是admin。
3 . 配置基本网络设置a) WAN设置:- 进入WAN设置页面,在其中选择接入方式(如ADSL、静态IP等),并填写相关参数。
- 如果需要使用PPPoE拨号上网,则需提供运营商分配的账号和密码信息。
b) LAN设置:- 在LAN设置页面中可以更改局域网的IP地址及子网掩码等信息。
根据实际情况进行调整,并保存配置。
4 . WLAN无线网络配置a) 进入WLAN无线网络配置界面,i ) 开启Wi-Fi功能;ii ) 设置SSID名称以标识该无线网络;iii ) 根据安全性要求选择加密类型并设定对应的加密算法及秘钥;5 . DHCP服务器配置a).在DHCP服务器菜单下, 可以指定起始/结束 IP 地址范围来动态分配给局域网内的设备,并设置租约时间。
6 . 高级功能配置a) 路由器端口映射:用于将外部网络请求转发到特定的主机或服务。
b) DMZ 主机:允许指定一个 IP 地址,使其处于公共互联网和本地 LAN 之间。
c)虚拟服务器: 允许在路由器上创建虚拟IP地址并将流量转发至该地址对应的计算机/服务器等。
7. 安全性设置a). 修改默认登录密码;b). 启用防火墙及其他安全策略来保护网络安全;8. 系统管理- 在系统管理菜单下可以进行一些常规操作, 如重启、恢复出厂设置以及升级固件等。
附件:1. 锐捷路由器用户手册.pdf(包含详细说明和操作步骤)法律名词及注释:- WAN (Wide Area Network): 广域网,是连接不同地理位置上广泛分布且相距较远的计算机与站点所构成的通信组合体系结构.- LAN (Local Area Network): 局域网,是位於某个区块范围内两台以上电脑互连而形成数据传输路径的集群.。
锐捷路由器配置流程
锐捷路由器配置流程锐捷路由器配置流程范本一、前言在本文档中,我们将详细介绍如何配置锐捷路由器。
本文档分为如下章节:二、硬件准备1.路由器组件a.锐捷路由器设备b.电源适配器c.网线2.连接设备a.将路由器设备与电源适配器连接b.将路由器与计算机通过网线连接三、路由器初始设置1.路由器启动a.将电源适配器插入电源插座并连接到路由器设备b.等待路由器启动完成2.连接到路由器管理界面a.打开计算机上的浏览器b.在浏览器地质栏输入默认的路由器管理IP地质c.输入默认的用户名和密码登录到路由器管理界面3.修改管理员密码a.在路由器管理界面中找到密码修改选项b.输入当前密码和新密码并确认修改四、基本网络配置1.WAN口设置a.在路由器管理界面中找到WAN设置选项b.根据网络提供商提供的信息配置WAN接口c.保存并应用修改N口设置a.在路由器管理界面中找到LAN设置选项b.配置LAN接口的IP地质和子网掩码c.保存并应用修改五、无线网络设置1.创建无线网络a.在路由器管理界面中找到无线网络设置选项b.创建一个新的无线网络,在设置中指定网络名称(SSID)和密码c.保存并应用修改2.配置无线加密方式a.在路由器管理界面中找到无线安全设置选项b.选择合适的无线加密方式,如WPA2-PSKc.输入密码并保存设置六、路由器高级配置1.端口映射设置a.在路由器管理界面中找到端口映射设置选项b.添加需要映射的端口及对应的内网IP地质c.保存并应用修改2.网络地质转换(NAT)设置a.在路由器管理界面中找到NAT设置选项b.配置端口转发规则以实现内部网络与外部网络的通信c.保存并应用修改七、文档附件1、本文档附带的附件为路由器配置示例截图和配置文件。
八、法律名词及注释1、锐捷:指中国的一家网络设备制造商,主要提供网络安全解决方案。
2、IP地质:Internet Protocol的缩写,用于标识互联网上的设备。
3、SSID:Service Set Identifier的缩写,是无线网络名称的标识符。
锐捷无线web管理特性大全
锐捷无线web管理特性大全
锐捷无线产品从1b19p2 167368版本正式支持web管理,相应的特性如下:
3、无线控制器AC开启web管理的方式如下
1)、组网拓扑
2)、配置步骤
a、使用console登陆设备开启AC web功能
Ruijie#configure terminal ---->进入全局配置模式
Ruijie(config)#enable service web-server ---->开启web服务
b、配置管理地址和用户名密码
Ruijie(config)#vlan 1 ---->创建管理vlan,vlan 1默认就有的,其他vlan需要创建Ruijie(config-vlan)#interface vlan 1 ---->默认AC的所有接口属于vlan1
Ruijie(config-if-VLAN 1)#ip address 192.168.1.1 255.255.255.0
Ruijie(config-if-VLAN 1)#exit
c、使用浏览器登陆设备,对设备进行管理
打开电脑上的浏览器,输入http://192.168.1.1回车,默认用户名和密码是admin
d、修改web管理密码:(建议使用命令修改admin用户的默认密码)
1、web界面:系统管理→系统设置→密码修改→修改web管理员密码
2、命令行:Ruijie(config)#webmaster level 0 username admin password admin123 ---->密码修改为admin123。
锐捷路由器配置流程.doc
锐捷NBR1000G web页面配置流程
1.配置好电脑本地IPV4 地址
IP:192.168.1.2
子网掩码:255.255.255.0
网关:192.168.1.1
网线接到路由器Lan0口
2.浏览器登录192.168.1.1 管理页面地址(推荐使用电脑自带IE浏览器)
用户名admin 密码admin
3.快速配置页面把分配给学校的地址填入G0/0口如下以汝城一中为例10.5.1.2 /255.255.0.0
流控方案选择普教
高级选项全部勾选
DNS 填写8.8.8.8
选择完成配置
注意:之后配置页面会因为改变了登录地址而中断,我们需要重新配置新的电脑地址登录以汝城一中为例重新配置电脑本地IPV4 地址
IP:10.5.1.3
子网掩码:255.255.0.0
网关:10.5.1.2(此处填我们修改后的Lan0口的地址)
网线接到路由器Lan0口
登录10.5.1.2
4.点击完成配置就到了路由器正常的观测页面,可以看到设备和学校内人员上线的情况
5.选择流控策略菜单,点击切换流控方案
然后选择切换成普教流控方案
6.开启DHCP自动分配IP服务
7.接线:外线接到路由器WAN口路由器下联到交换机可以用机器面板所示LAN0口
如下图,网络配置中的内网口配置,连接好线路基本的配置已完成,可以测试网络了
8.需要修改登录密码,重启设备,或者恢复出厂设置的可以进入高级选型中的系统设置菜单
7.如忘记密码,可以在设备通电的情况下按住设备端口附近的Reset键5秒以上,恢复出厂设置,这时候,登录地址还原为192.168.1.1
用户名密码均为admin
重复以上操作即可。
锐捷交换机(web开启方法)
:8080/c8/OT82JSMlIWgnai4g.html锐捷划分vlan视频/v_show/id_XMTE5MzM0NTE2.html锐捷路由器telnet远程登录配置s29>ens29#cons29(config)#enable service web-server --全局开启web功能s29(config)# int vlan 1s29(config-if)# ip add 192.168.1.254 255.255.255.0--配置管理地址,假设管理vlan为1,管理地址为192.168.1.254s29(config-if)#no shuts29(config-if)#exits29(config)#enable secret level 15 0 ruijie --配置特权密码,假设密码为ruijie s29(config)#ends29#wr可选配置:s29(config)# username ruijiersc password ruijiersc --配置登录用户名和密码s29(config)# username ruijiersc privilege 15 --给用户名ruijiersc赋予管理员权限s29(config)# ip http authentication local --采用本地配置的用户名密码登录webs29(config)# ip http port 8080 --配置web登录端,本示例采用8080若不想采用本地用户名密码认证,则做如下配置:s29(config)#no ip http authentication或者s29(config)# ip http authentication enable设备登录:1) 浏览器中输入管理地址,提示如下界面:2)输入特权密码,用户名任意。
配置本地认证时,输入配置的用户名密码。
3)Web界面显示注意:目前支持web管理的交换机包括S23系列,S26系列,S27系列,S29系列,支持版本为10.2(4)及以上版本。
锐捷交换机路由器配置教程
锐捷交换机路由器配置教程锐捷交换机路由器配置教程本文档旨在详细介绍锐捷交换机路由器的配置方法与步骤,以帮助读者顺利完成路由器的设置与管理。
以下是本文的具体章节内容:⒈硬件准备⑴选购适合的锐捷交换机路由器设备⑵准备所需的网线、电源适配器等配件⒉连接设置⑴将电源适配器连接至路由器,并接通电源⑵使用网线将电脑与路由器的管理端口连接⑶打开电脑中的浏览器,输入默认的路由器管理IP地址进行登录⒊初始配置⑴登录路由器管理界面,输入默认的用户名和密码⑵设置管理员密码⑶配置时间与日期⑷进行系统升级⒋基本网络配置⑴配置路由器的IP地址和子网掩码⑵配置路由器的默认网关⑶配置路由器的DNS服务器⑷设置DHCP服务⒌ VLAN配置⑴创建VLAN⑵配置端口的VLAN成员关系⑶配置VLAN间的互通⑷配置VLAN绑定⒍路由配置⑴配置静态路由⑵配置动态路由协议⒎安全配置⑴设置访问控制列表(ACL)⑵配置端口安全⑶设置SNMP管理权限⑷配置SSH远程登录⒏ QoS配置⑴配置端口的带宽限制⑵配置流量分类⑶配置流量策略附件:⒈示例配置文件⒉锐捷交换机路由器操作手册法律名词及注释:⒈ IP地址:Internet Protocol Address的缩写,用于标识网络设备的唯一地址。
⒉子网掩码:用于将IP地址划分为网络部分和主机部分,用来识别所在网络的大小。
⒊默认网关:在一个网络中,用于连接到另一个网络的设备的IP地址。
⒋ DNS服务器:Domn Name System的缩写,用于将域名解析为对应的IP地址。
⒌ DHCP服务:Dynamic Host Configuration Protocol的缩写,用于自动分配IP地址等网络参数。
⒍ VLAN:Virtual Local Area Network的缩写,用于将局域网划分为虚拟的逻辑网络。
⒎静态路由:手动配置的路由表项,用于指定数据包传输的路径。
⒏动态路由协议:网络设备之间自动交换路由信息的协议,用于动态更新路由表。
锐捷路由器配置流程(2023最新版)
锐捷路由器配置流程锐捷路由器配置流程一、准备工作⒈确保已经购买了合适的锐捷路由器设备。
⒉确定所需的网络拓扑结构。
⒊获取所需的网络参数,如IP地质、子网掩码、网关地质等。
⒋确定所需的服务配置,如DHCP、VPN等。
⒌确定管理员用户名和密码。
二、物理连接⒈将路由器设备与网络设备(如交换机)进行物理连接,确保连接正常。
⒉检查电源连接是否稳定,并开启设备电源。
三、登录路由器管理界面⒈打开浏览器,输入路由器的默认管理地质(通常为19⑴6⒏⑴)。
⒉输入管理员用户名和密码,登录。
四、初始化设置⒈进入路由器管理界面后,首先进行初始化设置。
⒉设置设备的主机名,用于标识设备。
⒊设置设备的时区和时间,确保时间同步。
⒋配置设备的管理员邮箱,用于接收设备的警报和通知。
五、网络配置⒈设置WAN口(广域网口)的连接类型,根据网络供应商提供的信息选择PPPoE、静态IP或动态IP。
⒉根据网络提供商的要求,正确配置WAN口的参数,如IP地质、子网掩码、网关地质等。
⒊根据网络需求,配置LAN口(局域网口)的参数,如IP地质、子网掩码等。
六、服务配置⒈配置DHCP服务,指定局域网上的IP分配范围、网关地质等。
⒉配置NAT服务,将内网IP地质和端口映射到外网。
⒊配置端口转发,允许外部访问特定的内部服务器或服务。
⒋配置VPN服务,提供远程访问和安全连接功能。
⒌其他服务根据需要进行相应的配置。
附件:本文档无附件。
法律名词及注释:⒈管理员用户名和密码:用于登录管理界面,具有最高的操作权限。
⒉IP地质:互联网协议地质,用于在网络中标识设备的唯一标识符。
⒊子网掩码:用于划分网络中的子网,配合IP地质确定网络范围。
⒋网关地质:网络设备与其他网络的连接点,用于数据的传输。
⒌DHCP:动态主机配置协议,用于自动分配和管理IP地质。
⒍NAT:网络地质转换,将内网IP地质转换为合法的公网IP地质。
⒎端口转发:将路由器接收到的数据转发到内网特定的服务器或服务。
锐捷路由器配置指南(基础配置)
锐捷路由器配置标准手册
锐捷路由器配置标准手册一、简介锐捷路由器是一种广泛应用于网络设备中的设备,具有高性能、稳定可靠的特点。
本手册将详细介绍锐捷路由器的配置标准,帮助用户正确配置和管理该设备。
二、硬件配置1. 接口介绍锐捷路由器提供多个接口用于连接其他设备,包括以太网接口、光纤接口等。
不同接口具有不同的功能和使用方法,用户在配置路由器时需要根据需求选择合适的接口。
2. 硬件连接在配置锐捷路由器之前,用户需要先完成硬件连接,确保路由器与其他网络设备的连接正常。
根据实际需求,将锐捷路由器与电脑、交换机等设备进行正确连接,并保证连接线路的质量。
三、软件配置1. 访问路由器要进行路由器的配置,首先需要通过浏览器访问路由器的管理界面。
用户需要在计算机上打开浏览器,并输入锐捷路由器的默认管理IP地址,然后输入用户名和密码进行登录。
在登录路由器后,用户可以进行一系列的基本设置,包括修改管理员密码、设置系统时间、配置网络名称等。
这些设置可以根据实际需求进行修改,以满足网络管理的需求。
3. 网络配置在网络配置中,用户可以设置路由器的IP地址、子网掩码、默认网关等参数,以实现与其他设备的通信。
用户需要根据实际网络环境进行设置,确保路由器能够正常连接到网络。
4. 网络安全为了保护网络的安全,用户需要配置相关安全设置,包括设置访问控制列表、开启防火墙、配置端口映射等。
这些设置可以有效防止未授权的访问和攻击,保障网络的安全性。
5. 无线网络设置如果锐捷路由器支持无线网络功能,用户可以进行无线网络的配置。
包括设置无线网络名称、加密方式、密码等参数,以提供安全可靠的无线网络连接。
6. QoS设置为了满足不同应用的带宽需求,用户可以配置QoS(Quality of Service)参数,对网络流量进行优先级调整。
通过设置QoS参数,用户可以保证关键应用的网络质量,提供更好的用户体验。
对于需要远程访问局域网的用户,可以配置VPN(Virtual Private Network)功能,通过加密通道实现安全访问。
锐捷路由器配置手册
锐捷路由器配置手册一、引言锐捷路由器是一种网络设备,用于连接多个计算机或网络,并实现数据的传输和路由功能。
本文将详细介绍如何配置锐捷路由器,以达到最佳的网络连接和安全性。
二、路由器连接及配置准备1. 确保你已经正确连接好路由器,并检查路由器电源的正常工作。
2. 打开电脑的浏览器,输入默认的路由器管理地址(如192.168.1.1或192.168.0.1)。
3. 输入管理员用户名和密码进行登录,如果是首次登录,使用默认的用户名和密码(一般为admin/admin)。
三、基本设置1. 登录到路由器的管理界面后,进入“基本设置”页面。
2. 确认你的网络类型,一般为PPPoE、动态IP或静态IP。
3. 根据你的网络类型,填写相应的帐号和密码,或选择自动获取IP地址。
4. 配置Wi-Fi网络名称(SSID)和密码,确保密码足够复杂和安全。
5. 点击“保存”按钮应用设置。
四、无线网络设置1. 进入“无线设置”页面,配置无线网络的详细参数。
2. 设置无线网络的工作模式,如802.11b/g/n混合模式或纯n模式。
3. 选择适当的频道,并启用自动选择频道功能以避免干扰。
4. 配置无线网络的安全性,选择WPA2-PSK加密方式,并设置密码。
5. 可选项:设置MAC地址过滤、隐藏无线网络、限制最大连接数等。
6. 点击“保存”按钮应用设置。
五、路由设置1. 进入“路由设置”页面,配置路由器的详细参数。
2. 设置局域网的IP地址范围,一般为192.168.1.100-192.168.1.200。
3. 配置DHCP服务器,使路由器自动分配IP地址给连接设备。
4. 设置端口转发或触发,以便允许特定的数据通过路由器。
5. 可选项:配置端口映射、虚拟服务器、动态DNS等功能。
6. 点击“保存”按钮应用设置。
六、防火墙设置1. 进入“防火墙设置”页面,配置路由器的防火墙规则。
2. 启用防火墙功能,并选择适当的安全级别。
3. 设置访问规则,允许或阻止特定的IP地址或端口。
锐捷星耀系列无线路由器 ReyeeOS 1.203 Web 管理手册说明书
锐捷星耀系列无线路由器管理手册文档版本V1.1归档日期2023-05-08copyright © 2023 锐捷网络版权声明copyright © 2023锐捷网络保留对本文档及本声明的一切权利。
未得到锐捷网络的书面许可,任何单位和个人不得以任何方式或形式对本文档的部分或全部内容进行复制、摘录、备份、修改、传播、翻译成其他语言、将其部分或全部用于商业用途。
、和其他锐捷网络商标均为锐捷网络的商标。
本文档提及的其他所有商标或注册商标,由各自的所有人拥有。
免责声明您所购买的产品、服务或特性等应受商业合同和条款的约束,本文档中描述的部分或全部产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定,锐捷网络对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因,本文档内容会不定期进行更新。
锐捷网络保留在没有任何通知或者提示的情况下对文档内容进行修改的权利。
本手册仅作为使用指导。
锐捷网络在编写本手册时已尽力保证其内容准确可靠,但并不确保手册内容完全没有错误或遗漏,本手册中的所有信息也不构成任何明示或暗示的担保。
前言读者对象本手册适合下列人员阅读●网络工程师●技术推广人员●网络管理员技术支持●锐捷网络官方网站:https://●锐捷网络官方网站服务与支持版块:https:///fw/●锐捷网络7*24h智能客服闪电兔:https://●锐捷网络7*24h技术服务热线:4008-111-000●锐捷网络售后服务工具——小锐云服:https:///special/fw/tool/xryf/●锐捷网络技术支持与反馈信箱:*********************.cn●锐捷网络文档支持与反馈信箱:**************.cn小锐云服APP 锐捷服务公众号本书约定1. 图形界面格式约定2. 各类标志本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方,这些标志的意义如下:警告表示用户必须严格遵守的规则。
锐捷web认证使用指南
锐捷web认证使⽤指南
⽆线web认证使⽤指南
湖南现代物流职业技术学院---⽹络中⼼
2011-3-12
尊敬的⽤户:您好!
欢迎您使⽤湖南现代物流职业技术学院⽆线⽹络,您的⽤户名是:zwn ,密码是:5705 。
以下是连⽹的具体步骤,如有问题请与我联系,189******** 黄永松,祝您使⽤愉快。
⼀、右击屏幕右下⾓的⽆线图标,查看可⽤的⽆线⽹络
⼆、查看可⽤的⽆线⽹络
三、连接本区域的⽆线⽹络,请选择本区域内信号强度最强的
后⾯是带“web”的⽆线SSID,点击连接。
四、打开浏览器,任意输⼊⼀个⽹址,将会弹出认证页⾯。
五、输⼊⾃⼰的⽤户名和密码及校验码点击登录,认证成功
后,请不要关闭认证成功页⾯,将它最⼩化就可以了。
六、如需下线,请不要直接关闭⽹页,点击断开即可。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
RGOS™用户配置指导手册WEB配置目录第一章Web配置指导 (3)1.1 进入Web管理 (3)1.2 Web管理设置 (4)1.3 各个菜单项说明 (6)1.3.1 快速配置 (6)1.3.1.1 快速配置 (6)1.3.2 接口设置 (11)1.3.2.1 LAN口设置 (11)1.3.2.2 WAN口设置 (13)1.3.2.3 公网模式配置 (14)1.3.2.4 端口监控 (14)1.3.2.5 WAN口线路检测 (15)1.3.2.6 电信网通线路选择 (16)1.3.3 网络安全 (17)1.3.3.1 防火墙设置 (17)1.3.3.2 病毒防御 (19)1.3.3.3 防攻击 (20)1.3.3.4 Telnet/Web访问保证 (22)1.3.3.5 WEB端口配置 (22)1.3.4 ARP安全 (23)1.3.4.1 免费ARP设置 (23)1.3.4.2 可信任ARP设置 (24)1.3.4.3 ARP表 (24)1.3.4.4 ARP欺骗嫌疑主机设置 (27)1.3.5 网络选项 (27)1.3.5.1 DNS设置 (27)1.3.5.2 路由设置 (28)1.3.5.3 负载均衡 (29)1.3.5.4 NAT参数设置 (30)1.3.5.5 域名过滤 (31)1.3.5.6 端口映射 (32)1.3.5.7 时间段设置 (34)1.3.6 带宽控制 (35)1.3.6.1 帮助指南 (35)1.3.6.2 WAN口线路限速 (36)1.3.6.3 游戏识别列表 (42)1.3.6.4 p2p阻断设置 (43)1.3.6.5 流量统计 (45)1.3.7 DHCP服务 (47)1.3.7.1 配置DHCP服务器 (47)1.3.7.2 配置静态IP绑定 (48)1.3.7.3 DHCP服务-查看状态 (49)1.3.8 系统设置 (49)1.3.8.1 系统日期设置 (49)1.3.8.2 恢复出厂设置 (50)1.3.8.3 重启路由器 (50)1.3.8.4 日志服务 (51)1.3.8.5 系统口令设置 (51)1.3.9 系统状态 (52)1.3.9.1 NAT会话数 (52)1.3.9.2 系统信息 (53)1.3.9.3 接口信息 (53)1.3.9.4 日志信息 (54)1.3.9.5 导入导出配置 (54)1.3.10 联动配置 (56)1.3.10.1 联动交换机配置V1版本 (56)1.3.10.2 联动交换机配置V2版本 (58)1.3.10.3 配置联动的交换机 (60)1.3.10.4 安全地址绑定 (75)1.3.10.5 操作重要提示 (76)1.3.11 系统升级 (77)1.3.11.1 HTTP本地升级 (77)1.3.11.2 HTTP远程升级 (78)1.3.11.3 版本主要新功能说明 (82)第一章 Web配置指导本章节说明使用Web管理界面的方法,您可以使用这个Web管理界面来管理您的路由器的常用功能。
说明:本章中所描述的功能特性规格可能随产品的升级而发生改变。
如有出入请以随机附带的CD-ROM上的相应文档为准。
1.1 进入Web管理在浏览器地址栏中输入路由器LAN口或WAN口的IP地址,您的PC的IP地址必须与路由器的IP地址在同一网段。
复位或初始情况下,在浏览器中输入默认地址:http://192.168.1.1。
系统初始页面如下:初始页面点击“进入WEB管理平台”或“进入监控页面”后,浏览器可能会弹出安全警告对话框,这是路由器上WEB页面的脚本执行引起的,是没有任何危害的,请放心点击按钮“是(Y)”,否则WEB页面无法正常打开。
安全警告,请点击“是(Y)”点击“进入WEB管理平台”或“进入监控页面”后,都会弹出系统登录对话框,请在此对话框中输入用户名和密码,其中用户名是可选的,但密码是必须的。
默认情况下,WEB管理平台和监控页面用户名都为admin,密码都为admin。
登录验证对话框注意:要使用web管理,还必须确认路由器的flash上存在web页面文件(后缀名为htm和js),否则也不会出现下面的管理页面,这些文件缺省已经安装在路由器上,如果没有安装,请按说明书中提到的升级文件的方式安装这些文件。
点击“进入监控页面”后可以查看当前系统的一些监控信息。
点击“进入WED管理平台”后就可以进入Web管理界面了。
1.2 Web管理设置路由器监控页面可以对CPU利用率情况、内存利用率情况、接口流量情况和IP地址流量情况进行监控。
在首页点击“进入监控页面”后需要输入用户名和密码才能进入,监控页面的默认用户名和密码都是admin。
进入后,页面如下图所示:监控页面WEB管理平台主页面如图下图所示:WEB管理平台主页面页面主框架显示了一些系统信息,包括设备型号、软件版本、硬件版本和运行时间。
点击左侧菜单栏可进行相应的设置,设置的内容包括快速配置、接口设置、网络安全、ARP安全、DHCP服务、网络选项、带宽控制、系统设置、系统状态、联动配置和系统升级。
1.3 各个菜单项说明1.3.1 快速配置1.3.1.1 快速配置通过菜单“快速配置/快速配置”使用该功能。
为了简化您的配置工作,我们建议您使用NBR针对网吧应用特别提供的配置向导对路由器常用的功能参数进行设置。
以下是配置向导主要的界面:设置向导首页首页提供了配置向导的说明。
点击“下一步”进入LAN口配置页面,如下图所示:设置LAN口输入LAN口的IP地址和子网掩码后,单击“下一步”进行WAN口的设置。
注意:如果您修改了LAN口的IP地址,配置向导完成后,您需要在浏览器地址栏中输入新的IP地址才能重新访问WEB配置系统。
选择WAN0线路类型WAN口的线路类型分为三种:静态IP、动态IP和PPPoE。
根据您的第一WAN口的线路类型,选择其中一种,单击“下一步”进行第一WAN 口的具体设置。
如果您选择的是“静态IP”,将会出现如下图所示的设置页面:设置静态IP在页面中输入静态IP地址、子网掩码、网关和带宽(网络运营商分配的实际带宽)后,单击“下一步”就会出现第一WAN口设置完成页面,如下图所示:WAN0静态IP设置完毕在“选择WAN0线路类型”页面中,如果您选择的线路类型是“动态IP”,单击“下一步”则会直接出现第一WAN口设置完成页面,如下图所示:WAN0动态IP设置完毕在“选择WAN0线路类型”页面中,如果您选择的线路类型是“PPPoE”,单击“下一步”则会出现PPPoE设置页面,如下图所示:设置虚拟拨号ADSL虚拟拨号需要您输入用户名、密码和带宽。
其中带宽值范围为1-10000000Kbits。
如果带宽是10Mbits,则需要输入10000,表示10000Kbits。
设置完毕后单击“下一步”出现WAN0设置完毕页面,如下图所示:WAN0 PPPoE设置完毕WAN0设置完毕后,如果您需要继续配置WAN1,则单击“下一步”,如果需要结束配置,则单击“完成”。
单击“完成”后,您的所有配置将会生效。
注意:如果您更改了LAN口IP地址,需要重新在浏览器地址栏中输入新的IP地址才能访问Web配置系统。
如果要继续配置第二个WAN口(WAN1),操作步骤和配置第一WAN 口相同。
第二WAN口配置完毕后,预览页面会显示出您的所有配置,如下图所示:双WAN口配置完毕两个WAN口都配置完毕后,单击“完成”,所有配置将会生效。
注意:如果您更改了LAN口IP地址,需要重新在浏览器地址栏中输入新的IP地址才能访问Web配置系统。
1.3.2 接口设置“接口设置”包括LAN口配置、WAN口配置、公网模式配置、端口监控、WAN口线路检测、和电信网通线路设置六个部分。
根据设备的不同,以上菜单项会动态显示。
如果您的设备只有一个WAN口,则“接口设置”不会显示“WAN口线路检测”和“电信网通线路设置”子菜单。
1.3.2.1 LAN口设置通过菜单项“接口设置/LAN口配置”使用该功能。
LAN口设置LAN口设置页面如上图所示。
其配置同配置向导中的“LAN口配置”。
1.3.2.2 WAN口设置通过菜单项“接口设置/WAN口配置”使用该功能。
WAN口设置页面如下图所示。
WAN口设置步骤如下:选择要进行设置的WAN口。
WAN0代表第一个WAN口,WAN1代表第二个WAN口。
选择要设置的WAN口线路类型。
线路类型有静态IP、动态IP、PPPoE线路三种。
根据线路类型,进行相应的参数设置。
WAN口设置-静态IP静态IP线路设置:其中IP地址、子网掩码、网关和带宽是必填的,其他内容是可选的。
PPPoE线路设置:默认情况下只显示用户名和密码设置内容,其他内容采用默认设置。
点击“高级设置”可进行PPPoE高级功能的具体设置。
注意:由于pppoe在某些情况下必须配置不同的mtu值,否则就不能正常的上网,您可以通过修改mtu的值来解决这个问题。
通常mtu是采用默认的1488。
WAN口动态IP配置:其配置方式同“配置向导”中的“动态IP配置”。
WAN口设置-PPPoE1.3.2.3 LAN / WAN口转换通过菜单项“接口设置/LAN / WAN口转换”使用该功能。
(注:该功能为NBR12000G特有)可以将LAN1~LAN3的口转换为对应的WAN口,具体的转换对应关系见下图,LAN0不可转换。
选择要进行转换的的LAN口,用单选框来进行对当前接口状态的设置,设置完成后,点击保存按钮。
LAN/WAN切换配置注意:在进行完上述操作后,并不能立即使其生效,需要重启设备后,该接口对应的关系才会转变。
另外,在转换并重启之后,所有与该接口之前状态相关的配置都会自动对应删除。
1.3.2.4 公网模式配置通过菜单项“接口设置/公网模式配置”使用该功能。
该功能允许用户从NAT模式一键切换到公网模式,并自动配置好相关命令。
说明:公网模式会删除NAT模式下的相关命令。
进入公网模式后,若需要再恢复到NAT模式,需要重新进入“快速配置”中,利用配置向导进行配置。
注意:如果您在NAT模式下能正常上网,切换到公网模式后就可能不能正常上网。
1.3.2.5 端口监控通过菜单项“接口设置/端口监控”使用该功能。
设置页面如图所示。
端口监控设置一个监控端口可以同时监控多个被监控端口,但是监控端口和被监控端口不能设为同一个端口。
端口监控模式包含监控所有数据、监控接收的数据、监控发送的数据三种。
添加端口监控:选择监控的端口和监控模式后,单击“添加”按钮。
删除端口监控:在端口监控表中选中要删除的记录,然后点击“删除”按钮。
注意:只有具备多个LAN口的设备才具有端口监控功能。
1.3.2.6 WAN口线路检测通过菜单项“接口设置/WAN口线路检测”使用该功能。
