电机型号的区别
电动机铭牌的解释
电动机铭牌的解释：1、型号：例如Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
3、额定速度：在额定状态下运行时的转速称为额定转速。
4、额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。
Y 系列电动机的额定电压都是380V。
凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。
5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。
6、温升（或绝缘等级）：指电机超过环境温度的热量。
7、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。
防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。
8、接法：电机绕组引出端的连接方式：Δ 或Y 接法。
9、LW值：LW值指电动机的总噪声等级。
LW值越小表示电动机运行的噪声越低。
噪声单位为dB。
10、工作制：指电动机的运行方式。
一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）11、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。
我国规定的额定频率为50HZ 。
AB各型号伺服电机区别
可搭配PLC类型 MIClogix（小型）CMX1769(中型）CLX1756(大型） MIClogix（小型）CMX1769(中型）CLX1756(大型） CMX1769(中型）CLX1756(大型） CMX1769(中型）CLX1756(大型） CMX1769(中型）CLX1756(大型） CMX1769(中型）CLX1756(大型）
安装调试方便
序号 1 2 3 4 5 6 序号 1 2 3 4 5
驱动器类型 K3 K300 K350 K5500 K6000 K6500
可配置电机型号ቤተ መጻሕፍቲ ባይዱTL电机 TLY、MPL电机 MPL、MPM、TLY电机 VPL电机 MPL、MPM电机 MPL、MPM电机
电机特性 1、TL电机，低惯量，小功率2KW以下220V供电 1、TLY电机，低惯量，小功率2KW以下220V供电 1、MPL电机，同样属于低惯量,惯量略大于TL和TLY，高精度，动率范围（160W-15KW)，220-5 1、MPM电机，中惯量，750W-7.5KW,高精度，宽电压 1、VPL电机，低转速-高转速皆可定做，高精度，功率从190W-8kw，动力线及编码器线为一根
支持通讯及接线方式 1、PTO(脉冲）2、modbus rtu 3、ASCII码 4、模拟量控制5、IO控制 1以太网（非CIP方式），脉冲、模拟量、IO控制 1以太网（CIP) 1以太网（CIP) 1只能走光纤方式通讯 1以太网（CIP)
功率2KW以下220V供电 小功率2KW以下220V供电 低惯量,惯量略大于TL和TLY，高精度，动率范围（160W-15KW)，220-500V供电 50W-7.5KW,高精度，宽电压 转速皆可定做，高精度，功率从190W-8kw，动力线及编码器线为一根电缆，安装调试方便
电动机的型号及参数(三)
电动机知识电动机的型号及参数（三）铭牌参数电动机铭牌数据及额定值型号：表示电动机的系列品种、性能、防护结构形式、转子类型等产品代号。
功率：表示额定运行时电动机轴上输出的额定机械功率，单位KW或HP ，1HP=0.736KW 。
电压：直接到定子绕组上的线电压（V），电机有Y形和△形两种接法，其接法应与电机铭牌规定的接法相符，以保证与额定电压相适应。
电流：电动机在额定电压和额定频率下，并输出额定功率时定子绕组的三相线电流频率：指电动机所接交流电源的频率，我国规定为50HZ±1转速：电动机在额定电压、额定频率、额定负载下，电动机每分钟的转速（r/min）；2极电机的同步转速为2880/min。
工作定额：指电动机运行的持续时间。
绝缘等级：电动机绝缘材料的等级，决定电机的允许温升。
标准编号：表示设计电机的技术文件依据。
励磁电压：指同步电机在额定工作时的励磁电压（V）。
励磁电流：指同步电机在额定工作时的励磁电流（A）。
〃电风扇的调速方法及原理〃电动机的基本结构简介（三）〃电动机的故障及原因（二）〃电动机的产品分类（二）〃洗衣机听声辨别故障〃自动卷簧机的缺点〃电动机概述〃水仙牌洗衣机接通电源后波轮不转Domain: dnf辅助More:d2gs2f 〃海尔XOB60-H XQB42-9全自动洗衣机维修〃大地牌TJ30型3KW交流稳压器不能稳压，〃海尔XQB60-H开机检测布量时电动机单向〃FBD系列煤矿防爆风机结构及工作原理〃热继电器的安装注意事项〃冬休农用潜水泵咋呵护〃冬季农机具保养注意事项〃电动机在运行中避免烧毁〃保管闲置农机具须“七防”〃怎样给小型农用水泵配套动力〃保管冬闲农机具须“七防”〃农用电动机维护技术〃电机受潮咋办〃冬季农机保养做好六项防护〃冬季农机具存放和保养所需注意相关事项〃农用设备配套电动机的常见故障〃怎样选购电动机〃沈一冷制冷机组不同类型有什么特点呢〃空调室外机组工作而室内风扇不转故障处〃沈一冷制冷机组不同类型的特点解析〃电控箱有哪些作用〃冷库氨泵和水泵是怎样安装的收录时间:2014年03月15日15:51:06来源:网络作者:匿名随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。
电机型号的含义是什么
电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。
一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机Y 同步电动机T同步发电机TF 直流电动机Z直流发电机ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比如：隔爆型用B表示YB轴流通风机上用YT电磁制动式YEJ 变频调速式YVP变极多速式YD 起重机用YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
如：Y2-- 160 M1 –8Y：机型，表示异步电动机;2：设计序号，“2”表示第一次基础上改进设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。
8：极数，“8”是指8极电动机。
如：Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S—短机座M—中机座L—长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
4、极数分2极、4极、6极、8极等。
三、特殊环境代号有如下规定：特殊环境代号“高”原用G船(“海”)用H户“外”用W化工防“腐”用F热带用T湿热带用TH干热带用TA四、补充代号仅适用于有补充要求的电机举例说明：产品型号为YB2-132S-4 H的电动机各代号的含义为：Y: 产品类型代号，表示异步电动机;B: 产品特点代号，表示隔爆型;2: 产品设计序号，表示第二次设计;132：电机中心高，表示轴心到地面的距离为132毫米;S: 电机机座长度，表示为短机座;4：极数，表示4极电机;H: 特殊环境代号，表示船用电机。
电机型号和说明
电机型号和说明电机型号：1、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP442、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、IP54 380V3、JS、JR、JR2等、机座号：11#-15# 380V、6KV 、10KV电机4、Y、YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机。
5、Z2、Z3、Z4、ZZJ、ZZY、ZYZ、及派生系列直流电机6、SF、SFW、TF、ZYS等发电机。
Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。
使用非常普遍YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。
YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。
该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。
适用于风机安装和使用，是风机的理想配套产品。
YD为多速三相异步电动机，一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极YL系列为双值电容单相异步电动机，也就是有两个电容YC系列双值电容单相异步电动机YY系列为单相电容运转异步电动电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?SG系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。
实验证明该系列电机的噪音达到I 级标准，电机的振动值比Y系列标准低1个优先级。
轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。
YCT系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。
它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。
知识┃三种YE3、YE2、YX3型号电机的联系和区别
知识┃三种YE3、YE2、YX3型号电机的联系和区别一、概念YE3电机属于超高效电机，采用新型电机设计，新工艺及新材料，通过降低电磁能、热能和机械能的损耗，提高电机的输出效率的电机，是YE2(YX3、GX)系列电动机的升级产品。
二、来龙去脉2008年，IEC和美国的NEMA 通过谈判，将高效电机的指标和检测方法做了统一，制定了新的能效指标和检测方法。
最大的差别是高效电机的指标值即IE2值有所降低，但电机的检测方法采用低不确定度检测法，最大的区别是电机的杂散损耗采用了实测法。
这和YX3的设计有所区别，面临着指标调整，国内也没有对应IE3指标的电机。
由此，上海电气科学研究所在2009年，组织电机行业内几十家电机厂，联合设计符合IE2，IE3指标的电机。
IE2电机在YX3高效电机的基础上，对部分设计进行调整，以符合IE2指标和检测方法的要求，命名为YE2系列高效电机。
此系列设计于2011年通过机械工业联合会组织的鉴定。
符合IE3指标的电机，国内本来没有可参照的样本，只有NEMA 超高效系列，少数厂家在做，于是在此基础上进行开发出国内符合IE3要求的电机，命名为YE3系列超高效电机。
后来修订的GB/T18613-2012版，把IE2的指标作为基本能效限定值即3级能效指标，IE3的指标作为节能评价值即2级能效指标。
那就意味着YX3系列电机稍作调整，能达到新的3级能效指标，而YE2本来就是根据IE2要求设计的高效电机。
三、应用在新的标准中，尽管YX3指标数值上比YE2电机稍高一点，但检测方法不同，在很多规格上比YE2电机，性能也差不多，都属于新高效3级能效。
这两个系列电机，在新的国家标准中，属于普通高效电机。
国内目前Y、Y2、Y3系列电机还没淘汰，甚至还有更老的系列电机在用，YX3、YE2是普通高效电机，而YE3电机则属于超高效电机。
(完整版)电机型号各部分代表的意思
电机型号含义系列+机座号+极数如:Y132S1-2第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。
海拔：不超过1000米。
相对湿度：不超过95℅额定电压：380伏。
额定频率：50赫兹。
接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。
工作方式：连续（S1）。
三相异步电动机型号字母含义：J——异步电动机；O——封闭；L——铝线缠组；W——户外；Z——冶金起重；Q——高起动转轮；D——多速；B——防爆；R一绕线式；S——双鼠笼；K一—高速；H——高转差率。
JQO 2-52-4表示为封闭式高起动转矩异少电动机、5号机座、2号铁芯长度、4极。
电动机型号由产品代号，规格代号，特殊环境代号，补充代号等4部分组成。
并按下列顺序排列：[1]-[2]-[3]-[4]1-产品代号2-规格代号3-特殊环境代号4-补充代号产品代号包括类型代号，电动机特点代号，设计序号和励磁代号组成。
类型代号名称代号名称代号“交流”“异” Y{J} “安”全 A 封闭型O “阀”门 F “绕”线型R “管”道G 隔“爆”型 B 水“泵” B “多”速 D 采“煤”机用C{M} 高“起”动转矩Q 装“岩”机用I “高”速K 回“柱”绞车Z 双鼠笼运输机S “通”风机T 高“滑”差H特点代号为表征电机的性能，结构或用途而采用汉语拼音字母。
如B{隔爆型}，YB隔爆型异步电动机。
设计序号表示产品设计顺序，对第一次设计产品，不标设计序号。
电动机的规格代号包括机座号或中心高尺寸，功率，转速或极数，电压等级等。
其中机座长度采用国际通用字母表示，S-短机座，M-中机座，L 长机座。
特殊环境代号“高”原用G“船”{海}用H户“外”用W化工防“腐”用 F“热”带用T“湿热”带用TH“干热”带用TA注：如同时适用于1个以上的特殊环境时，则按顺序排列。
电机型号字母和代号的含义是什么
总体来讲电机型号由产品代号、规格代号、特别场所代号和增补代号四部分构成。
例一：YB2 280-4W .Y代表异步电动机，B代表隔爆型，2代表二次计划，280为机座号（用中央高表现），S为短机座（M为中机座，L为长机座），W代表户外。
例二：YKK4502-4.此中4502表现机座号450中的第二档功率。
型号中代号的含义：Y-代表“异”步电机；B-代表隔“爆”，YB代表隔爆异步电机；A-代表增“安”型防爆，YA代表增安异步电机，YB属于“防爆”电机；K-代表“空”冷、如YKK代表机体内、冷却器初、次级冷却介质均为氛围冷却的异步电机。
S-代表“水”冷、运“输”机，如YBKS代表电机内部为空冷，冷却器是水冷系统的防爆电机；YBS是输送机专用防爆电机。
R-代表“绕”线转子电机，如YR是属于绕线转子异步电机；P-代表“屏”蔽，如YP是属于屏蔽异步电机；L-代表“立”式，如YL是属于立式异步电机；J-代表“绞”车用电机，如YBJ是指绞车专用防爆电机；F-代表“透风”“粉尘”，如YBF代表风机专用防爆电机，YFB代表粉尘防爆电机；T-“透风”、“同”步；T、TK、代表同步电机。
W代表“无”火花、无刷励磁，如YW代表无火花型三相异步电机，TAW代表增安型无刷励磁同步电机。
GB-代表“管”道“泵”，如YBGB代表管道用隔爆型异步电机；PT-代表变频调速。
例：防爆电机型号解析图：举例如下：YBX3防爆电机型号:YBX3-132M2-6F代表的意义解析Y-代表:异步电动机B-代表:隔爆X-代表:高效率节能型3-代表:设计序号，3代表三次设计132-代表:机座的中心高(132mm)M-代表:机座长度(M表示中机座)2-代表:2号铁心长6-代表:极数(6极)F-代表:特殊环境代号(防腐型)。
电机型号绝缘防护等级
百度文库- 让每个人平等地提升自我电机型号、绝缘、防护等级一、电机型号标识方法系列+机座号+极数（+其他）示例1：Y 132 S 1 - 2异步电动机机座中心高机座长度代号（S-短机座、M-中机座、L-长机座）铁心长度代号电机级数示例2：JQO2 - 5 2 - 4封闭式、高启动转矩异步电动机机座长度代号5号机座铁心长度代号2号铁芯长度电机级数4级示例3：YB 132 S 1 - 2异步电动机防爆型机座中心高机座长度代号铁心长度代号第一号铁芯长度电机级数2级示例4：YA 160 M 2 - 2 - W F2异步电动机增安型机座中心高机座长度代号中机座铁心长度代号第2号铁芯长度电机级数2级户外用防腐等级1.系列字母含义（表1）表1 电机系列中字母含义型号字母J O L W Z Q字母含义异步电动机封闭铝线缠组户外冶金起重高起动转轮型号字母 D B R S K H字母含义多速防爆绕线式双鼠笼高速高转差率注：Y表示J，含义为全程全封闭自扇冷式三相鼠笼型异步电动机。
为最常用电机型式。
2.常见电机系列中字母组合含义（表2）字母组合YS YSF/YT YD YL YC YY SG YCT YP2 CXT YLZC YZS YXF组合含义三相异步电动机功率较小风机专用三相异步电动机多速三相异步电动机双值电容单相异步电动机单相电容起动异步电动机单相电容运转异步电动高防护等级三相异步电动机电磁调速电动机变频调速三相异步电动机稀土永磁三相同步电动机冷却塔专用电机注塑机专用电机高温消防排烟风机专用电机适用范围适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。
2个系列区别不大，电动机在结构上采取了一系列的降噪、减振措施。
适用于风机安装和使用。
一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极双值电容单相异步电动机,也就是有两个电容相对于Y系列，性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。
电机型号含义完整版
电机型号含义Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电机型号含义系列+机座号+极数如:Y132S1-2第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。
海拔：不超过1000米。
相对湿度：不超过95℅额定电压：380伏。
额定频率：50赫兹。
接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。
工作方式：连续（S1）。
三相异步电动机型号字母含义：J——异步电动机；O——封闭；L——铝线缠组；W——户外；Z——冶金起重；Q——高起动转轮；D——多速；B——防爆；R一绕线式；S——双鼠笼；K一—高速；H——高转差率。
JQO 2-52-4表示为封闭式高起动转矩异少电动机、5号机座、2号铁芯长度、4极。
电动机型号由产品代号，规格代号，特殊环境代号，补充代号等4部分组成。
并按下列顺序排列：[1]-[2]-[3]-[4]1-产品代号2-规格代号3-特殊环境代号4-补充代号产品代号包括类型代号，电动机特点代号，设计序号和励磁代号组成。
类型代号名称代号名称代号“交流”“异” Y{J} “安”全A封闭型 O “阀”门F“绕”线型R “管”道G隔“爆”型 B 水“泵” B“多”速 D 采“煤”机用C{M}高“起”动转矩 Q 装“岩”机用I“高”速 K 回“柱”绞车Z双鼠笼运输机S “通”风机T高“滑”差 H特点代号为表征电机的性能，结构或用途而采用汉语拼音字母。
如B{隔爆型}，YB隔爆型异步电动机。
设计序号表示产品设计顺序，对第一次设计产品，不标设计序号。
电动机的规格代号包括机座号或中心高尺寸，功率，转速或极数，电压等级等。
其中机座长度采用国际通用字母表示，S-短机座，M-中机座，L 长机座。
电机型号意义
Y355M2-6Y 异步电动机355 机座中心高度355毫米。
M 中机座(S短机座 L长机座)2 2号铁芯长度(比1好铁芯长度功率大,当只有一种铁芯长度时不标) 6 6极电动机(同步转速1000r/min)JDZ系列交流电磁失电制动器一、用途JDZ系列电磁失电制动器为通电脱离（释放），断电时弹簧施压的交流摩擦式电磁制动器（以下简称制动器）。
它主要与Y系列电动机配套成一种新型的YEJ系列电磁制动三相异步电动机。
广泛用于冶金、建筑、化工、食品、机械、包装、纺织、运输船舶等机械,实现快速停车和准确定位，能用在断电时安全（防险）制动等场合。
这种制动器具有制动时间快、结构紧凑、安装方便、适应性广;工作频次高、动作灵敏、制动可靠;接线方便、无需整流器等优点，是一种理想的自动化控制执行元件。
二、使用条件制动器在下列条件下能可靠地工作：2.1 海拔高度不超过1000m。
2.2 环境空气温度最高不超40℃，最低温度为-15℃。
2.3 周围空气的相对湿度不大于90%。
2.4 周围介质中、无严重腐蚀金属和破坏绝缘的气体与尘埃。
2.5 电压波动不超过+5%和-15%的额定电压，其工作方式为连续工作制。
制动器线圈绝缘等级采用B级。
三、结构工作原理制动器由磁轭、励磁线圈、弹簧、制动盘、衔铁、齿轮套、安装板、手动释放装置、安装螺杆等组成。
制动器安装在电动机的后端盖上（或设备的法兰盘上），并调整安装螺杆到规定的气隙值。
齿轮套固定于轴上，其外齿与制动盘的内齿配合，工作时传递力矩，制动盘在齿轮套上能轴向移动。
当制动器的励磁线圈通电时，线圈产生磁场使衔铁吸向磁轭，衔铁与制动盘脱离（释放），这时传动轴带着制动盘正常启动和运转；当线圈断电时，磁场消失，弹簧施压于衔铁，将制动盘上的摩擦片压紧，产生摩擦力而达到制动目的。
制动器按额定制动力矩分为08；15；30；40；80；160；200等规格，以满足YEJ电机标准的要求，并可根据用户需要，设计生产其它规格产品。
微型马达资料
微型马达（电机）区分资料
1.型号：微型玩具电机是直流电机，直接接上电源通电就可以工作。
玩具
马达主要的型号有：130,140,260,280,等。
130形状为扁状，140为圆型，260分为圆形和扁状（一般圆形居多）。
280也分为圆形和扁状。
轴长称之为总长，就是整个马达的长度。
2.规格：马达主要规格如下：强磁和普磁区分，强磁为磁性强，普磁为磁
性弱。
强磁力矩大而普磁力矩小。
力矩就是马达的扭力，力气。
区分单位：g.cm。
抗干扰就是马达要加压面电阻，加EMC（EMC需通过专业机构认证）如：130SSTR—14160—38--EMC “130SSTR”的意思就是：型号为130，“S”就是强磁，“STR”就是抗干扰。
”14160的意思就是：0.14的铜线，绕线160圈。
“38”的意思就是轴长，也就是马达的长度。
“EMC”
的意思就是需要通过EMC认证。
如不加“S STR”就是普通的电机，也就是普磁电机不抗干扰。
3.主要参数：马达的主要参数有：电压（需要几V工作电压，这个根据客
户定）空载电流（通电之后正常工作的电流），转速（通电后每分钟的转速），堵转电流（马达通电停止工作的电流），负载电流（马达装载物体之后的电流）负载转速（马达装载物体后的每分钟转速），扭矩也称扭力或则力矩（这个就是马达的动力，简称扭力）。
一般这些具体的参数都是客户提供的，可想客户所需产品的规格书。
4.产品材料的区分：一个马达有很多种零部件组成，产品的质量随着零部
件的材料不同而改变。
材料好价格高，材料差价格低。
电机型号代表的意义
电机型号代表的意义电机作为现代工业生产中不可或缺的设备之一，扮演着重要角色。
而电机型号作为电机的一个重要标识，代表着诸多含义和信息。
本文将从不同角度深入探讨电机型号所代表的意义，以期让读者对电机型号有更深入的理解。
一、标识电机的功能和性能电机型号首先标识了电机的基本功能和性能。
在电机型号中，通常包含了电机的类型（如直流电机、交流电机、步进电机等）、功率（单位为千瓦），额定电压、额定转速、额定频率等基本参数。
这些参数的具体数值可以帮助用户快速了解电机的适用范围和工作条件。
例如，若电机型号为YD-132S1-2，其中的132代表了该电机的定子尺寸为132mm，S1表示定子的堆叠形式，2则表示该电机为两极电机。
通过这个型号，用户可以得知该电机的定子尺寸较大，堆叠形式为S1，适用于两极运行。
二、辨识电机的制造厂商和品牌电机型号还可以帮助用户区分不同制造厂商和品牌的电机。
不同的制造厂商和品牌在设计和制造电机时，往往会按照自己的技术和要求进行命名和标识。
例如，在交流电机的型号中，ABB电机的类型代码为M2AA，SEW 电机的类型代码为DRE。
通过电机型号中的品牌标识，用户可以迅速辨别出电机的制造厂商和品牌。
三、表达电机的特殊设计和功能有些电机型号还能表达电机的特殊设计和功能。
在一些特殊应用中，电机需要根据特定的要求进行设计和定制。
为了区分这些定制的电机，电机型号中常常会包含特殊的标识。
例如，在步进电机的型号中，若包含了IP65的标识，表示该电机具有防尘和防水的特性，适用于一些恶劣环境下的运行。
四、指导电机的安装和维护电机型号还可以帮助用户更好地进行电机的安装和维护。
在电机型号中，有些还会包含电机的安装方式、轴承型号、冷却方式等信息，这些信息可以为用户提供一些建议和指导。
例如，电机型号中的安装方式标识可以包含B3、B5、B14等。
其中，B3表示电机为水平安装方式，B5表示电机为立式安装方式，B14表示电机为法兰安装方式。
电机型号含义
电机型号含义Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电机型号含义系列+机座号+极数如:Y132S1-2第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。
海拔：不超过1000米。
相对湿度：不超过95℅额定电压：380伏。
额定频率：50赫兹。
接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。
工作方式：连续（S1）。
三相异步电动机型号字母含义：J——异步电动机；O——封闭；L——铝线缠组；W——户外；Z——冶金起重；Q——高起动转轮；D——多速；B——防爆；R一绕线式；S——双鼠笼；K一—高速；H——高转差率。
JQO 2-52-4表示为封闭式高起动转矩异少电动机、5号机座、2号铁芯长度、4极。
电动机型号由产品代号，规格代号，特殊环境代号，补充代号等4部分组成。
并按下列顺序排列：[1]-[2]-[3]-[4]1-产品代号2-规格代号3-特殊环境代号4-补充代号产品代号包括类型代号，电动机特点代号，设计序号和励磁代号组成。
类型代号名称代号名称代号“交流”“异” Y{J} “安”全 A封闭型 O “阀”门 F“绕”线型R “管”道 G隔“爆”型 B 水“泵” B “多”速 D 采“煤”机用 C{M}高“起”动转矩 Q 装“岩”机用 I “高”速 K 回“柱”绞车 Z双鼠笼运输机S “通”风机 T高“滑”差 H特点代号为表征电机的性能，结构或用途而采用汉语拼音字母。
如B{隔爆型}，YB隔爆型异步电动机。
设计序号表示产品设计顺序，对第一次设计产品，不标设计序号。
电动机的规格代号包括机座号或中心高尺寸，功率，转速或极数，电压等级等。
其中机座长度采用国际通用字母表示，S-短机座，M-中机座，L长机座。

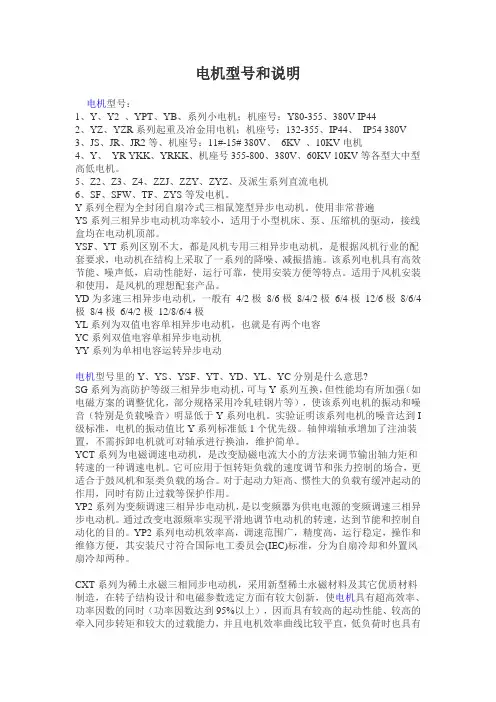

电机型号和说明
电机型号和说明电机型号：1、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP442、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、IP54 380V3、JS、JR、JR2等、机座号：11#-15# 380V、6KV 、10KV电机4、Y、YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机。
5、Z2、Z3、Z4、ZZJ、ZZY、ZYZ、及派生系列直流电机6、SF、SFW、TF、ZYS等发电机。
Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。
使用非常普遍YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。
YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。
该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。
适用于风机安装和使用，是风机的理想配套产品。
YD为多速三相异步电动机，一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极YL系列为双值电容单相异步电动机，也就是有两个电容YC系列双值电容单相异步电动机YY系列为单相电容运转异步电动电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?SG系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。
实验证明该系列电机的噪音达到I 级标准，电机的振动值比Y系列标准低1个优先级。
轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。
YCT系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。
它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。
三相同步电机的额定值和型号
三相同步电机的额定值和型号
一、额定值(Rating)
额定容量SN (VA,kVA,MVA等) 或额定功率PN(W,kW,MW等) ：指电机输出功率的保证值。
发电机通过额定容量值可以确定电枢电流，通过额定功率可以确定配套原动机的容量。
电动机的额定容量一般用kW数表示，补偿机则用kVAR表示。
额定电压UN(V,kV等) ：指额定运行时定子输出端的线电压。
额定电流IN(A)：指额定运行时定子的线电流。
额定功率因数cosjN 额定运行时电机的功率因数。
额定频率fN(Hz)：额定运行时电机电枢端电能的频率，我国标准工业频率规定为50Hz。
额定转速nN ：额定运行时电机的转速，即同步转速。
除上述额定值外，同步电机铭牌上还常列出一些其它的运行数据，例如额定负载时的温升tN、励磁容量PfN和励磁电压UfN等。
二、国产同步电机型号
汽轮发电机有QFQ、QFN、QFS等系列，前两个字母表示汽轮发电机；第三个字母表示冷却方式，Q表示氢外冷，N表示氢内冷，S表示双水内冷。
大型水轮发电机为TS系列，T表示同步，S表示水轮。
举例：
1. QFS-300-2
表示容量为300MW、双水内冷、2极汽轮发电机。
2. TSS1264/160-48
表示双水内冷水轮发电机，定子外径为1264厘米，铁心长为160厘米，极数为48。
同步电动机系列有TD、TDL等，TD表示同步电动机，后面的字母指出其主要用途。
如TDG表示高速同步电动机；TDL表示立式同步电动机。
同步调相机为TT。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机型号的区别
电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?
Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。
使用非常普遍
YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。
YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。
该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。
适用于风机安装和使用，是风机的理想配套产品。
YD为多速三相异步电动机，一般有 4/2极 8/6极 8/4/2极 6/4极 12/6
极 8/6/4极 8/4极 6/4/2极 12/8/6/4极
YL系列为双值电容单相异步电动机，也就是有两个电容
YC系列为单相电容起动异步电动机
YY系列为单相电容运转异步电动
SG系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。
实验证明该系列电机的噪音达到I级标准，电机的振动值比Y系列标准低1个优先级。
轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。
YCT系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。
它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。
对于起动力矩高、惯性大的负载有缓冲起动的作用，同时有防止过载等保护作用。
YP2系列为变频调速三相异步电动机，是以变频器为供电电源的变频调速三相异步电动机。
通过改变电源频率实现平滑地调节电动机的转速，达到节能和控制自动化的目的。
YP2系列电动机效率高，调速范围广，精度高，运行稳定，操作和维修方便，其安装尺寸符合国际电工委员会(IEC)标准，分为自扇冷却和外置风扇冷却两种。
CXT系列为稀土永磁三相同步电动机，采用新型稀土永磁材料及其它优质材料制造，在转子结构设计和电磁参数选定方面有较大创新，使电机具有超高效率、功率因数的同时（功率因数达到95%以上），因而具有较高的起动性能、较高的
牵入同步转矩和较大的过载能力，并且电机效率曲线比较平直，低负荷时也具有很高的效率，能够广泛应用于石油、化工、冶金、矿山、纺织等长期负荷运行的设备。
YLZC系列为冷却塔专用电机，电机外壳防护等级为IP45（或IP55），该系列电机在结构上采取—系列的降噪、减振、防水、防潮措施，具有噪音低、效率高、防水、防潮等有点。
YZS系列为注塑机专用电机，它除具有Y系列电机基本特性外，还具有过载能力强，噪声低，尤其是额定负载和超载时噪声低的特点。
YXF系列为高温消防排烟风机专用电机，电机外壳与烟气完全隔离，内置独立的冷却通路，具有连续输送300C°高温烟气30MIN的超凡能力。
☉ 美国EPA 防护等级分类标准
等级等级名称防护类型应用场合
A 气密性完全封闭式防护衣未知处境
防护SCBA 最高等级的皮肤化学防护靴和手套和呼吸保护
B
大量化学喷溅防护衣高呼吸危害喷溅性SCBA 低皮肤危害防护化学防护靴和手套
C
少量化学喷溅防护衣低呼吸危害喷溅性空气过滤器皮肤危害防护化学防护靴和手套
D 一般性工作服、安全帽、眼镜
没有污染物质。
