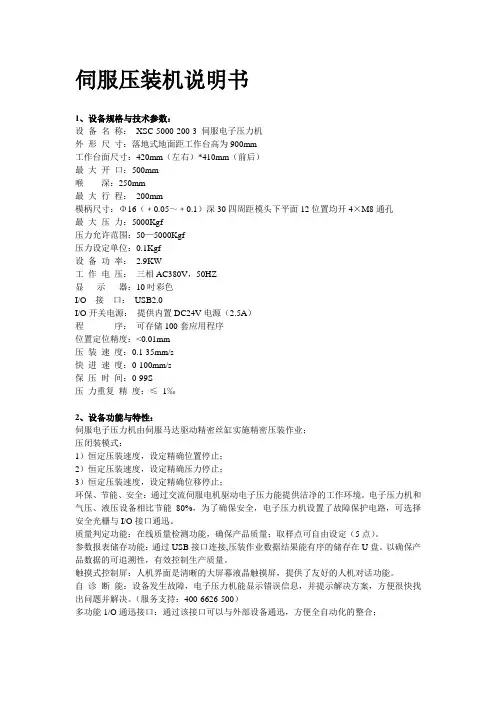

伺服压装机说明书
伺服压装机说明书1、设备规格与技术参数：设备名称：XSC-5000-200-3 伺服电子压力机外形尺寸：落地式地面距工作台高为900mm工作台面尺寸：420mm（左右）*410mm（前后）最大开口：500mm喉深：250mm最大行程：200mm模柄尺寸：Φ16（﹢0.05～﹢0.1）深30四周距模头下平面12位置均开4×M8通孔最大压力：5000Kgf压力允许范围：50—5000Kgf压力设定单位：0.1Kgf设备功率：2.9KW工作电压：三相AC380V，50HZ显示器：10吋彩色I/O 接口：USB2.0I/O开关电源：提供内置DC24V电源（2.5A）程序：可存储100套应用程序位置定位精度：<0.01mm压装速度：0.1-35mm/s快进速度：0-100mm/s保压时间：0-99S压力重复精度：≤1‰2、设备功能与特性：伺服电子压力机由伺服马达驱动精密丝缸实施精密压装作业；压闭装模式：1）恒定压装速度，设定精确位置停止；2）恒定压装速度，设定精确压力停止；3）恒定压装速度，设定精确位移停止；环保、节能、安全：通过交流伺服电机驱动电子压力能提供洁净的工作环境。
电子压力机和气压、液压设备相比节能80%，为了确保安全，电子压力机设置了故障保护电路，可选择安全光栅与I/O接口通迅。
质量判定功能：在线质量检测功能，确保产品质量；取样点可自由设定（5点）。
参数报表储存功能：通过USB接口连接,压装作业数据结果能有序的储存在U盘。
以确保产品数据的可追溯性，有效控制生产质量。
触摸式控制屏：人机界面是清晰的大屏幕液晶触摸屏，提供了友好的人机对话功能。
自诊断能：设备发生故障，电子压力机能显示错误信息，并提示解决方案，方便很快找出问题并解决。
（服务支持：400-6626-500）多功能1/O通迅接口：通过该接口可以与外部设备通迅，方便全自动化的整合；3、设备基本操作：1) 参数设置状态，双手按下两只按钮，压力头慢速滑行，当释放任一按钮,压力头保存在当前位置,继续按下,压头继续滑行.当同时释放两只按钮时,压力头慢速滑行回原位。
伺服压力机技术参数
伺服压力机技术参数鑫台铭伺服压力机又称电子压力机、电子伺服压力机、伺服电子压力机，其工作原理是由伺服电机驱动高精度滚珠丝杆进行精密压力装配作业，能够在压力装配作用中实现压装力与压入深度的全过程闭环控制，从而实现在线质量管理的精密压装。
一、伺服压力机产品说明：1.该设备采用单柱式结构,伺服马达驱动滚珠丝杆,触摸屏显示;2.该设备有以下功能:①位置设定功能:1>上压头位置显示;2>压装可调行程:0-200mm,可控数字显示实际压装行程,重复精度：±0.01mm;触摸屏显示精度:0.001mm;②压力设定功能:1>显示压头压装压力;2>设定压头压力上限,压装压力大于上限压力时,上压头立即回程并报警;3>设定压头压力下限,压装压力小于下限压力时,上压头立即回程并报警;4>压力显示：0-10000KG（或0-100000N均可），压力控制精度：在200-10000KG 范围内为1‰，500KG以下为5%，或更大；3.电控装置:①电器控制柜有供检查和维修用的照明灯,主要电器元件均采用国际或国内知名品牌；②控制系统分手动、半自动单循环,2种操作方式;③PLC采用日本三菱品牌,触摸屏为MCGS品牌，滚珠丝杆为台湾上银品牌，伺服马达和控制器为日本安川品牌，光电保护器为深圳同创品牌;二、4. 伺服压力机技术参数:4.1设备精确可控压力:500-10000KG，4.2压头运动时相对于下工作面的垂直精度: ≤0.02mm/100mm4.3压装可调行程:0-200mm,可控,重复精度：±0.01mm4.4压装压力显示:0-10000KG可调4.5压装压力显示数值与实际压力误差: 1‰（在500-10000KG范围内）5.下压速度：快速160mm/s,探测速度：0.1-10mm/s, 压装速度：0.1-5mm/s6.三种压装模式选择：?恒定压装速度，设定精确位置停止?恒定压装速度，设定精确压力停止?恒定压装速度，设定精确位移停止。
进口JPS伺服压力机技术资料
驱动距离和SPM之关系（例子２）
a:3500mm/s^2 v:216mm/s
a:3500mm/s^2 v:108mm/s (モータ発熱に より速度を落と した）
驱动条件 等待时间0秒 加压范围 4ｋN以下 移动距离 30mm以上，有速度限制
上海世叹电子科技有限公司
驱动距离和SPM之关系（例子２）
a:3500mm/s^2 v:100mm/s
a:3500mm/s^2 v:100mm/s
驱动条件 等待时间0秒 加压范围 7ｋN以下 速度限制 100mm/秒
上海世叹电子科技有限公司
消耗品的寿命
小巧精致的本体外形（JP-S0501）
（参考） JPU-504
JP-S 0501
A公司
B公司
宽度
[mm]
146
[mm]
65 455 155 12 100 250 663
65 465 150 13 100
长度
495 250 35 100
厚度 [mm] 重量 [kg] 行程
上海世叹电子科技有限公司
JP-S数据采样程序
≪运转结果之表示・ 外存储器保存≫ 品质管理数据 时间顺序数据 最大20台为止的压 床和同时形成连 接
上海世叹电子科技有限公司
JP-S报表程序
上海世叹电子科技有限公司
界面
用以太网连接PC 和PLC连接方法 1. DIO（DIN17/DOUT16（NPN、PNP）） 2. DeviceNet 3. PROFIBUS 4. CC-Link ・・・ 从Ver2开始对应（2月预定） 其他 Ethernt/IP、PROFINET等，研讨中 ※ 随时准备开放型现场总线
伺服压力机简介介绍功能【详细】
伺服压力机简介介绍功能内容来源网络，由深圳机械展收集整理！更多冲压加工工艺及设备展示，就在深圳机械展。
伺服压力机的定义伺服压力机通常指采用伺服电机进行驱动控制的压力机。
包括金属锻压用伺服压力机及耐火材料等行业伺服压力机。
因伺服电机的数控化特点，有时也广泛称其为数控压力机。
伺服压力机通过一个伺服电机带动偏心齿轮，来实现滑块运动过程。
通过复杂的电气化控制，伺服压力机可以任意编程滑块的行程，速度，压力等，甚至在低速运转时也可达到压力机的公称吨位。
伺服压力机的分类伺服压力机分为伺服曲柄压力机(伺服机械压力机)、伺服连杆压力机、伺服螺旋压力机和伺服液压机等。
伺服机械压力机传统的曲柄压力机采用交流异步电动机作为原动力，由于交流异步电动机输出转速一般不可调节，所以滑块每分钟的行程次数不变，并且滑块在整个行程中的速度位移曲线往往是正弦曲线，在上、下死点处速度为零，在行程中点处速度大，一般在滑块运动至下死点前发挥大公称力。
滑块的行程固定不可调。
伺服机械压力机用交流伺服电动机作为原动机，并取消了离合器、制动器及飞轮。
由于交流伺服电动机具有良好的调速性能、低速大转矩输出特性（额定转速下为恒转矩输出）、快速起停特性和正反转特性，使得伺服机械压力机可通过电动机进行控制，实现滑块的不同运动曲线，通过预先编程，将机械压力机和液压机的优点结合起来。
可根据冲压工艺的需要，任意地调节曲柄滑块机构的运动速度和冲压力，使压力机的工作曲线与各种不同的应用要求相匹配。
国外企业生产的曲柄传动型伺服压力机，主要有日本小松（KOMATSU）公司生产的H1F 系列复合伺服压力机、会田（AIDA）公司生产的NS1-D系列数控伺服压力机、山田（YAMADA）公司生产的Svo-5型与Mag-24型伺服压力机、网野（AMINO）公司生产的Servo Link型伺服压力机等。
日本的会田、小松和网野等压力机制造企业相继推出了多种传动结构形式的伺服机械压力机。
伺服压力机(曲柄)说明书
1．SCP 伺服压力机（曲柄型）主要用途与适用范围
SCP 系列伺服曲柄压力机由数字化闭环控制的开关磁阻伺服电机通过齿轮直 接驱动曲柄机构组成，属于机电一体化数控压力机设备，其机械结构简单、高效 节能、智能数控，是传统曲柄压力机的换代产品。 该机主驱动系统采用开关磁阻数控伺服系统，具有高效节能、起动转矩大、 起动电流小、频繁正反转不发热、闭环伺服数控性能好、可靠性高的特点。上位 机系统采用可编程控制器（PLC）作为主控器件。操作显示部分采用触摸屏作为人 机界面（HMI） ，实现了操作人员与机器的信息交换，方便用户进行压制速度、运 行曲线等工艺参数的设定。 SCP 系列伺服曲柄压力机，克服了传统曲柄压力机靠离合器传递动力、摩擦 损失大、效率低、不能数控、易闷车的缺陷，克服了交流和直流电机驱动的曲柄 压力机起动转矩小、起动电流大、行程次数低、生产效率低、不能短行程连击的 缺陷, SCP 是一种结构简单、高效节能、智能数控、使用成本低、可靠性高、可 短行程连击、运动曲线可柔性数控、精准控制的曲柄压力机。 SCP 设备特别适用于金属材料冲压与锻造成形，如冲裁、拉深、弯曲、模锻、 精锻、挤压、精压、校正、压印等工序，也适应于非金属材料的压制成形。 SCP 设备在用于整机产品的同时，特别适合现有的曲柄压力机的节能数控改 造。
SCP 400
公称力
3．SCP 伺服压力机（曲柄型）产品的特点
与现有压力机比较，开关磁阻伺服曲柄压力机的突出优势为： (1) 高效节能 SCP 伺服压力机具有最简机械结构，摩擦能耗小，整体刚度高，
开关磁阻伺服电机具有与永磁相同的电机效率，高效节能。在额定点以下工作，开 关磁阻电机比其他电机耗能低；在低速阶段，节能更加明显。SCP 伺服压力机没有 离合器结合能耗，滑块停止后，电机停转，也没有了电机、皮带轮空转，能耗显著 降低。同时，开关磁阻电机在制动时可变为发电机，能量回馈，重新利用。
伺服压力机设计原理与应用
七、伺服压力机结构
1、设备结构形式：弓形。 2、设备放置方式：落地式。 3、最大压力110KN，实现设定压力压装，压装力检测精度为千分之五. 4、实现竖直方向精确定位，位置模式下重复定位精度为正负0.01mm。 5、最大行程为200mm。 6、工作台到压头距离最大为350mm。 7、工作台中心孔直径、上模柄安装孔直径：20mm（按贵司要求制作）。 8、工作台尺寸：左右*前后：500*400mm，工作台带水平X、Y轴方向微调、锁紧装 置，以方便上模柄安装孔与工作台安装孔同轴度调节。 9、工作行程与非工作行程速度在可设定范围内任意可调。 10、具备压装数据存取功能。 11、具备压装力与位移曲线显示功能。 12、采取相关措施，保证地板承重不小于500KG/平方米。
六、伺服压力机主要应用
主要应用领域 1.汽车行业：发动机组件压装（缸盖，缸套，油封等）转向器组件压装（齿轮，销轴 等）传动轴组件压装，齿轮箱组件压装，刹车盘组件压装等。 2.电机行业：微电机组件压装（主轴，壳体等）电机组件压装（轴承，主轴等）。 3.电子行业：线路板组件压装（插件等），电子零部件压装。 4.家电行业：家电配件压装，家电配件铆接等。 5.机械行业：机械零部件压装，自动化组线，易损件寿命测试等。 6.其他行业：其他需要精密数控压装位移与压装力的场合。 如： 轴承套（座）、电机端盖、增加涡轮、换向器、刹车盘、汽车变速箱齿轮、金属 冲压结构件等等。 汽车发动机、传动轴、轴向器等零部件精密压装，电子产品精密压装，电机轴承 精密压装，弹簧性能测试等精密压装检测，自动化设备连接应用。 主轴承盖定位销压装机、活塞销压装机、缸体碗型塞及钢球压装机、发动 机缸盖压铆、水泵压装机、气门室盖定位销及挡板压装机、气门室挡油板压铆机、 发动机缸盖钢球和碗型塞压装机
Promess伺服压机选用指导书
Promess伺服压机选用作业指导书更改记录Promess伺服压机选用设计指导书一、伺服压机介绍PROMESS伺服压机，又叫数控压机，电子压机，伺服电缸，它是一个完全可编程控制的丝杠压机。
集成的力传感器提供了一个精密装配所需要的闭环控制系统。
其他的特点例如：可以接入外接的传感器，这样可以在同一个工位上进行装配和测量整定。
可以输入压机工作的步骤，在任何一步都可以任意设定速度、压（拉）力、行程、时间、输出信号状态、测量点、定标值等。
设定的参数决定了产品的装配品质。
对于多品种的混装线来讲，通过Profibus总线的参数可以自动传输，几乎不需要任何切换时间。
该系统还支持自动多步连续修正以达到设定公差。
PROMESS提供的伺服压机类型共有22种型号，从最小的200N（20kg）微型压机到最大的300KN(30吨)压机，可以满足各种各样的应用。
PROMESS的伺服压机系统可以满足任何压装的应用要求，提供大批量精确复制合格品的能力。
如果因为某种原因而不能复制，系统会给出报警信号，提醒有个零件的规格异常。
二、性能特点：多次定位多重压（拉）力一个工序中，压头行程可以进行多次定位，可以多次施加不同的压（拉）力多品种装配自动切换，同一工位可以装配多种部件多次判断多次换向同一个工序中，压装－测量－再次压装…直到合格，同一个工序中，压入－测量－拉出－测量．多种信号外接多种传感器易于使用鼠标一点，便可以轻松操作集成的图形显示功能，多台设备可以通过网络相连,数据采集和存储功能,易于编程图形化的用户操作界面,多品种零件参数设定,力控制、行程控制、流量控制、压强控制、温度控制等等。
精确稳定的运动伺服电机驱动的滚珠丝杠提供极其精确的运动。
选择范围大从200N的微型压机到300KN的大型压机，外接传感器, 条码输入,机柜,触摸屏。
三、系统配置系统包含：滚珠丝杠驱动的压头,集成的力传感器,前端放大器,伺服电机和驱动器,控制器基于WINDOWS的软件,电缆,电机动力电缆,编码器电缆,原点信号电缆,力信号电缆信号匹配的外接传感器（可选件）外围控制电路和安全保护电路总线通讯（Profibus,CAN,DeviceNet, Ethernet）模块。
伺服电机的一些常用参数
Tm,机械时间羽数(Time Const ant & Meeh, mi 1 li seconds):指的是机械的惯性时间常数。
比如，当系统从零加速到额定转速时被系统的机械惯性所延旳的时间常数。
针对一个特定的系统，都有自己的这个机械时间常数。
是一个已知的参数；指空载时伺服电机从0到达额定速度的63%的时间。
Te,电气时间常数(Time Const ant & Elec, mi lliseconds): 指的是电器的滤波时间、电磁惯性延时时间。
针对一个特定的传动系统，一旦其软件和硬件被确定，那它的电气时间常数也就被确定了。
派生的肘间常数:系统的加速时间i这个加速时间即针对系统的加速过程，也针对系统的减速过程) 它是由系统的机械时间常数与电气时间常数之和以及系统的驱动功率共同决定的。
请注意，这个系统的“加速时间”不是通常我们设置斜坡函数发生器的那个加减速时间。
而是系统以额定转矩从0加速到额定转速的时间。
这是一个系统加减速能力的指标。
热时间常数(Time Constant^ Thermal):是一个物理概念•他是针对传动系统的热平衡参数而言，是指一个系统在额定负载下运行，由冷态到热稳定的时间常数。
Jm，转动惯it (moment of inertia, Kg-cm2):刚体绕轴转动惯性的度量。
其数值为J二工mi杠厂2,式中mi表示刚体的某个质点的质量，珀表示该质点到转轴的垂直距离。
求和号(或积分号)遍及整个刚体。
转动惯量只决定于刚体的形状、质量分布和转轴的位置，而同刚体绕轴的转动状态(如角速度的大小)无关。
规则形状的均质刚体•其转动惯量可直接计得。
不规则刚体或非均质刚体的转动惯量.一般用实验法测定。
转动惯量应用于刚体各种运动的动力学计算中。
Tpk, (Torque at peak stall, Nm),Tc, (Torque at continuous stall, Nm),—个是峰值扭矩，一个是实时扭矩，峰值扭矩是指在一定时间或者转角之内的最大扭矩示值，实时扭矩则是连续输出当前扭矩值I均方根值是什么意思? RMS(root mean square)答:均方根值也称作为效值,它的计算方法是先平方、再平均、然后开方。
伺服压装机技术参数
精密数控伺服压装机技术参数又称做为：伺服压装机，伺服数控液压机，伺服液压机，伺服压装机，伺服压铆机，伺服压接机，伺服压合机，伺服铜套压装机，伺服铜套压合机一、精密数控伺服压装机产品说明：1.该设备采用单柱式结构,伺服马达驱动滚珠丝杆,触摸屏显示;2.该设备有以下功能:①位置设定功能:1>上压头位置显示;2>压装可调行程:0-200mm,可控数字显示实际压装行程,重复精度：±0.01mm;触摸屏显示精度:0.001mm;②压力设定功能:1>显示压头压装压力;2>设定压头压力上限,压装压力大于上限压力时,上压头立即回程并报警;3>设定压头压力下限,压装压力小于下限压力时,上压头立即回程并报警;4>压力显示：0-10000KG（或0-100000N均可），压力控制精度：在200-10000KG范围内为1‰， 500KG以下为5%，或更大；3.电控装置:①电器控制柜有供检查和维修用的照明灯,主要电器元件均采用国际或国内知名品牌；②控制系统分手动、半自动单循环,2种操作方式;③PLC采用日本三菱品牌,触摸屏为MCGS品牌，滚珠丝杆为台湾上银品牌，伺服马达和控制器为日本安川品牌，光电保护器为深圳同创品牌;二、4.精密数控伺服压装机技术参数:4.1设备精确可控压力:500-10000KG，4.2压头运动时相对于下工作面的垂直精度: ≤0.02mm/100mm 4.3压装可调行程:0-200mm,可控,重复精度：±0.01mm4.4压装压力显示:0-10000KG可调4.5压装压力显示数值与实际压力误差: 1‰（在500-10000KG 范围内）5.下压速度：快速160mm/s,探测速度：0.1-10mm/s, 压装速度：0.1-5mm/s6.三种压装模式选择：•恒定压装速度，设定精确位置停止‚恒定压装速度，设定精确压力停止ƒ恒定压装速度，设定精确位移停止。
标段120000kN微机控制电液伺服压力试验机技术参数
标段1.20000kN微机控制电液伺服压力试验机技术参数
主要用途：用于金属材料及构件、非金属材料以及大型混凝土构件抗压强度试验和弯曲试验，测试构件的承载力及变形能力。
备注：①提供液压密封圈等常用备件，易损件以及专用工具；
②提供系统液压机械原理图及电器控制原理图、接线图及原器件规格型号；
③提供液压源用油；
④提供电器开关柜到试验机之间的连接电缆线；
⑤提供控制计算机用电脑桌、椅一套。
⑥本项目为一揽子交钥匙工程，投标人应负责整个系统设备(包括土建基础设计及
施工，冷却系统的设计及施工)的安装、调试、验收和培训等工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

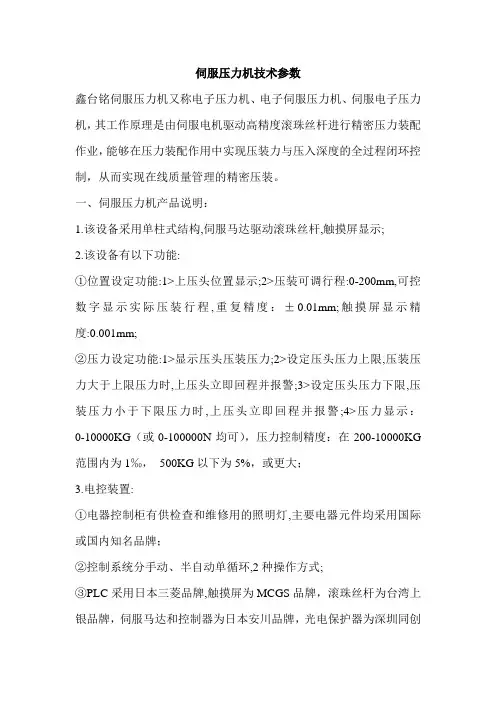

伺服压力机技术参数
鑫台铭伺服压力机又称电子压力机、电子伺服压力机、伺服电子压力机，其工作原理是由伺服电机驱动高精度滚珠丝杆进行精密压力装配作业，能够在压力装配作用中实现压装力与压入深度的全过程闭环控制，从而实现在线质量管理的精密压装。
一、伺服压力机产品说明：
1.该设备采用单柱式结构,伺服马达驱动滚珠丝杆,触摸屏显示;
2.该设备有以下功能:
①位置设定功能:1>上压头位置显示;2>压装可调行程:0-200mm,可控数字显示实际压装行程,重复精度：±0.01mm;触摸屏显示精度:0.001mm;
②压力设定功能:1>显示压头压装压力;2>设定压头压力上限,压装压力大于上限压力时,上压头立即回程并报警;3>设定压头压力下限,压装压力小于下限压力时,上压头立即回程并报警;4>压力显示：0-10000KG（或0-100000N均可），压力控制精度：在200-10000KG 范围内为1‰，500KG以下为5%，或更大；
3.电控装置:
①电器控制柜有供检查和维修用的照明灯,主要电器元件均采用国际或国内知名品牌；
②控制系统分手动、半自动单循环,2种操作方式;
③PLC采用日本三菱品牌,触摸屏为MCGS品牌，滚珠丝杆为台湾上银品牌，伺服马达和控制器为日本安川品牌，光电保护器为深圳同创
品牌;
二、4. 伺服压力机技术参数:
4.1设备精确可控压力:500-10000KG，
4.2压头运动时相对于下工作面的垂直精度: ≤0.02mm/100mm
4.3压装可调行程:0-200mm,可控,重复精度：±0.01mm
4.4压装压力显示:0-10000KG可调
4.5压装压力显示数值与实际压力误差: 1‰（在500-10000KG范围内）
5.下压速度：快速160mm/s,探测速度：0.1-10mm/s, 压装速度：0.1-5mm/s
6.三种压装模式选择：?恒定压装速度，设定精确位置停止?恒定压装速度，设定精确压力停止?恒定压装速度，设定精确位移停止。
三、7.伺服压力机具有以下功能：
A 在线压装质量判定：压装力与位移全过程曲线图可以显示在液晶显示触摸屏上；全过程控制可以在作业进行中的任意阶段自动判定产品是否合格，100%实时去除不良品，从而实现在线质量管理；
B 压装力、压入深度、压装速度、保压时间等全部可以在操作面板上进行数值输入，界面友好，操作简单；
C 可自行定制、存贮、调用压装程序100套：三种压装模式可供选择，满足您不同的工艺需求；
D 通过外部端口连接计算机，可以将压装数据存贮在计算机中，保证产品加工数据的可追溯性，便于生产质量控制管理；
E 由于机器本身就具有精确的压力和位移控制功能，所以不需要另外
在工装上加硬限位，加工不同规格产品时只需调用不同压装程序，因此可以轻松地实现一机多用和柔性组线。
8.设备外形约:650*750*1780mm(长*宽*高)
9设备净重约:450KG
四、伺服压力机特点：
1；冲程五段速精密压装；
2；在线压装质量判定；
3；压装曲线显示；
4；七种压装模式供选择；
5；100套压装程序可设定；
6；压装数据传送和存贮
7；冲程五段速：快进、探测、压装、保压、返回
五、七种压装模式可在程序设定时选择：
1；恒定压装速度，设定精确位置停止
2；恒定压装速度，设定精确压力停止
3；恒定压装速度，设定精确位移停止
4；恒定压装速度，I/O触发停止
5；压力/位移，两段式模式
6；压力/压力，两段式模式
7；压力/位置，两段式模式。
