坡屋面大样图

斜屋面施工方法

斜屋面的测量放线1）在斜屋面结构的模板工程开始施工之前，要求在楼面板上进行控制线、墙柱定位线、墙柱300检查线的投放；同时要求把斜屋面平面布置的轮廓线投放出来。

测量员、木工工长、质检员均要求对上述测量放线情况进行跟踪检查，以确保斜屋面轮廓线投放的准确性，进而保证斜屋面结构的模板支设质量。

2）根据施工图纸的标高标注情况，计算出斜屋面各个角点的标高数值并标注在斜屋面轮廓线的楼面相应位置上。

木工工长、质检员要求对标注在楼板上的斜屋面各个角点完成标高进行一一核实，以便于工人选取合适长度的钢管立杆进行满堂架搭设，进而保证对斜屋面结构模板支设标高的控制。

斜屋面模板支撑满堂架设计1）斜屋面结构模板支撑满堂架立杆布置的搭设顺序为：“先梁墙柱后斜屋面板”。

立杆距梁侧、剪力墙边、柱边的间距为350mm。

立杆按照不大于1000mm 的间距均匀布置，确保水平杆横、纵两个方向拉通设置。

立杆离地200mm处两个方向各设置一道水平扫地杆，沿高度方向每隔米两个方向各设置一道水平拉杆。

立杆接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。

2）在满堂支撑架体外侧周边及内部纵、横向每5m～8m，设置由底至顶的连续竖向剪刀撑，剪刀撑宽度为5m～8m。

剪刀撑杆件底端与地面顶紧，夹角为45°～60°。

在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑，当支撑高度超过8m，扫地杆的设置层应设置水平剪刀撑。

水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过8m。

3）立杆伸出顶层水平杆中心线至支撑点的长度a 不应超过500mm。

顶托的伸出长度不宜超过300mm。

斜屋面梁模板支设及加固设计斜屋面梁根据梁底标高的变化情况分为水平梁和斜梁两种类型，本方案分别对水平梁和斜梁进行模板支设及加固的设计。

1）斜屋面结构梁截面形式、高度、标高取值规定1.水平梁截面形式、高度、标高取值参照下图所示：2.斜梁截面形式、高度、标高取值参照下图所示：3.斜悬挑斜梁端部截面形式、高度、标高取值参照下图所示：4.平梁、斜梁相交位置的模板支设2）斜屋面水平梁模板支设及加固设计梁侧立杆距梁侧的距离均为300mm；沿梁两侧立杆搭设水平钢管（水平杆中部加设两根顶托、立杆），用于摆放梁底木枋。

斜屋面施工工法

坡屋面及波型防水施工工法前言:随着公司的发展，建筑风格的变化,坡屋面形式越来越多,坡度越来越大，从10几度到70度。

根据蓝湖郡、悠山郡项目的管理，总结出坡屋面的一些成功的施工方法。

一、坡屋面结构施工:（一）、分类1、坡度在30°以下的坡屋面在浇筑混凝土时，可参照有梁板的施工方法安装单层底面模板后进行振捣、浇筑；2、坡度在30°～45°之间的屋面，使用单面模板施工,在施工中采取合理措施控制混凝土浇筑及施工安全；3、坡度45°～70°之间的屋面，采用安装双层模板进行施工；4、大于70°的屋面,按照剪力墙的施工方法进行即可。

先仅对30°～45°之间的屋面及坡度45°～70°之间的屋面的施工方法（二)坡度30°~45°之间的屋面1、工艺原理：本施工方法是安装好屋面底模后，按照屋脊、檐口等控制坡度的关键部位焊接定位钢筋，以保证屋面混凝土的浇筑坡度，保证其成型质量.2、工艺流程:3、施工要点：a、、钢筋相互间应绑扎牢固，以防止浇捣混凝土时，因碰撞、振动使绑扣松散，钢筋移位,造成露筋。

b、马凳筋与上、下层钢筋接触点采用点焊.c、面层定位钢筋直径不小于12,最好采用14的钢筋,定位钢筋的支脚钢筋采用16的钢筋.保证其在浇筑混凝土过程中不变形。

d、定位钢筋之间间距控制在2米以内，保证靠尺一次能收平混凝土.e、利用外架搭设混凝土浇筑辅助脚手架。

保证工人能在辅助脚手架上进行操作.防止踩踏屋面钢筋，利于混凝土的浇筑、振捣及收平,以及保证施工的安全。

f。

g、控制混凝土浇筑速度,h、混凝土振捣使用Ф25小棒，在混凝土初凝前再用平板震动器进行二次收平振捣。

i、表面收平先用长靠尺括平，然后用铁抹子拍实压光，以保证混凝土的平整度及封闭混凝土的表面失水裂缝。

j、混凝土的养护对其抗渗性能影响极大，特别是早期湿润养护更为重要，混凝土终凝即满铺草垫，浇水养护，且养护期不少于14d。

鲁班奖屋面工程细部做法(图片丰富

天沟、檐沟防水构造
天沟、檐沟应增设附加层，采用合成高分子防水卷材时，宜空铺，空铺的宽度不应小于200mm。
泛水收头处理
泛水收头处应使用金属压条固定，并使用密封材料封严。
金属屋面细部做法
金属板材连接构造
金属板材应采用咬合、铆钉或自攻螺钉等连接方式，连接处应设置防水垫圈和密封材料。
金属天沟、檐沟防水构造
坡屋面图片展示
STEP 02
STEP 01
瓦片铺设与固定
坡屋面构造层次
展示坡屋面的构造层次，包括防水层、保温层、瓦片等。
STEP 03
檐口与屋脊处理
展示坡屋面檐口和屋脊的处理方式，包括防水和装饰效果。
展示瓦片的铺设和固定方式，以及不同种类瓦片的铺设效果。
金属屋面图片展示
01
02
03
金属板材种类
随着消费者需求的多样化，定制化服务将在建筑领域得到更多的关注和发展，包括在屋面工程的设计、施工等方面提供个性化、定制化的服务。
随着全球化的加速推进，国际化合作将在建筑领域得到更多的关注和发展，包括在屋面工程的设计、施工等方面加强与国际先进理念和技术的交流与合作。
THANKS
感谢您的观看
智能化和自动化程度将不断提高
随着科技的进步和智能化技术的发展，未来屋面工程的智能化和自动化程度将不断提高。例如，通过物联网技术实现远程监控和管理，提高运行效率和管理水平。
绿色环保将成为核心竞争力
随着环保意识的提高和政策的推动，绿色环保将成为屋面工程企业的核心竞争力。未来，企业将更加注重采用环保材料和设备，降低能耗和排放，推动行业的可持续发展。
鲁班奖意义
代表了中国建筑业最高荣誉，获奖项目代表着国内建筑行业最高水平和最新发展方向。

坡屋面构造CAD详图-预制屋面构造层次(Ⅰ级设防)

图5 屋面山墙泛水处理5图3 屋面边天沟防水处理图图7 预制屋面板缝防水处理图123456图6 屋面防水构造图图2 屋面细石混凝土防水（保护）层、分格缝构造图1 屋面防水构造层图3 排气窗防水大样12341123432764571092134521342153486细石混凝土块保护层LB2沥青聚氨酯涂膜结构板面细石混凝土找坡层（≥5%）水泥砂浆找平层聚苯泡漠保温层共混卷材防水层编制校核制图出图单位图名图号鲁班公司150150300300100制图编制校核页号 12图集号 LB一级防水屋面构造层次喷射100厚细石砼(掺减水剂，杜拉纤维1公斤／立方米)\PLB-21环氧乳液水泥浆界面处理剂\P防水混凝土壁板校核编制制图页次地下室防水构造地下室背水面防水构造三永久砖模遇水膨胀橡胶止水带喷射100厚细石砼(掺减水剂，杜拉纤维1公斤／立方米)\P LB-21环氧乳液水泥浆界面处理剂\P 自防水混凝土底板\P 素混凝土垫层挂网水泥砂浆保护层25厚\P喷涂LB-7氯丁胶乳水泥砂浆7厚\P自防水混凝土壁板挂网水泥砂浆保护层25厚\P 喷涂LB-7氯丁胶乳水泥砂浆7厚\P 自防水混凝土底板\P 素混凝土垫层遇水膨胀橡胶止水带永久砖模地下室背水面防水构造二地下室防水构造页次制图编制校核挂网水泥砂浆25厚\P喷涂LB-21环氧乳液水泥砂浆5厚\P自防水壁板校核编制制图页次地下室防水构造地下室背水面防水构造一永久砖模遇水膨胀橡胶止水带水泥砂浆保护层\P喷涂LB-21环氧乳液水泥砂浆5厚\P 自防水混凝土底板\P 素混凝土垫层%%c6@150 150喷射100厚钢筋细石砼(掺减水剂，杜拉纤维1公斤／立方米)\PLB-21环氧乳液水泥浆界面处理剂\P防水混凝土壁板校核编制制图页次地下室防水构造地下室背水面防水构造三永久砖模遇水膨胀橡胶止水带喷射100厚钢筋细石砼(掺减

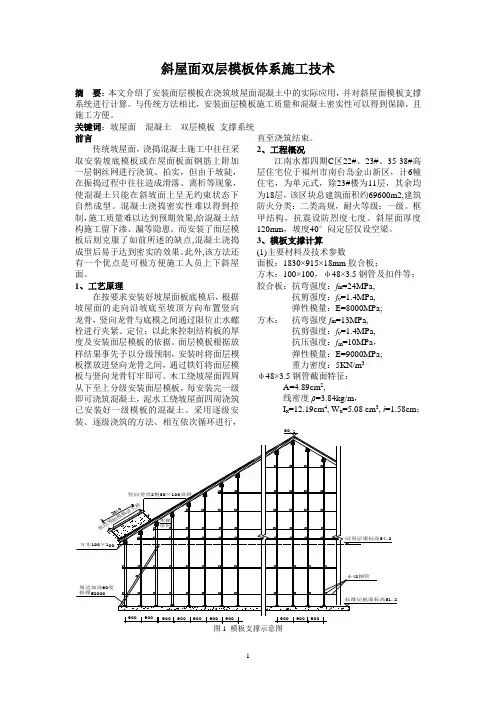

双层斜屋面模板

斜屋面双层模板体系施工技术摘要：本文介绍了安装面层模板在浇筑坡屋面混凝土中的实际应用，并对斜屋面模板支撑系统进行计算。

与传统方法相比，安装面层模板施工质量和混凝土密实性可以得到保障，且施工方便。

关键词：坡屋面混凝土双层模板支撑系统前言传统坡屋面，浇捣混凝土施工中往往采取安装坡底模板或在屋面板面钢筋上附加一层钢丝网进行浇筑、拍实，但由于坡陡，在振捣过程中往往造成滑落、离析等现象，使混凝土只能在斜坡面上呈无约束状态下自然成型。

混凝土浇捣密实性难以得到控制，施工质量难以达到预期效果,给混凝土结构施工留下渗、漏等隐患。

而安装了面层模板后则克服了如前所述的缺点,混凝土浇捣成型后易于达到密实的效果。

此外,该方法还有一个优点是可极方便施工人员上下斜屋面。

1、工艺原理在按要求安装好坡屋面板底模后，根据坡屋面的走向沿坡底至坡顶方向布置竖向龙骨，竖向龙骨与底模之间通过限位止水螺栓进行夹紧、定位；以此来控制结构板的厚度及安装面层模板的依据。

面层模板根据放样结果事先予以分级预制，安装时将面层模板摆放进竖向龙骨之间，通过铁钉将面层模板与竖向龙骨钉牢即可。

木工绕坡屋面四周从下至上分级安装面层模板，每安装完一级即可浇筑混凝土，泥水工绕坡屋面四周浇筑已安装好一级模板的混凝土。

采用逐级安装、逐级浇筑的方法、相互依次循环进行，直至浇筑结束。

2、工程概况江南水都四期C区22#、23#、35-38#高层住宅位于福州市南台岛金山新区，计6幢住宅，为单元式，除23#楼为11层，其余均为18层，该区块总建筑面积约69600m2,建筑防火分类：二类高规，耐火等级：一级。

框甲结构，抗震设防烈度七度。

斜屋面厚度120mm，坡度40°闷定层仅设空梁。

3、模板支撑计算(1)主要材料及技术参数面板：1830×915×18mm胶合板；方木：100×100，φ48×3.5钢管及扣件等；胶合板：抗弯强度：f m=24MPa,抗剪强度：f v=1.4MPa,弹性模量：E=8000MPa;方木：抗弯强度f m=13MPa,抗剪强度：f v=1.4MPa,抗压强度：f m=10MPa，弹性模量：E=9000MPa;重力密度：5KN/m3φ48×3.5钢管截面特征：A=4.89cm2,线密度ρ=3.84kg/m，I x=12.19cm4, W x=5.08 cm3, i=1.58cm；图1 模板支撑示意图1-1剖面图3 1-1剖面 50×100方木双拼竖向龙骨空隙处用小木条夹钉，以防漏浆图4 竖向龙骨节点处理(2)支撑系统验算本文以斜屋面板支撑计算作为例子，对斜屋面支撑系统进行计算。

P107坡屋面大样图

1-10.51.1.1.51.59.14.20070250150400100400100100300100100灰蓝色混凝土屋面瓦留孔用8#铁丝与挂瓦条板绑牢，1：2.5水泥砂浆结合层1.5厚CME-A高分子防水涂料4厚SBS防水卷材00SJ202厚水泥砂浆找平层20 1:2.5钢筋混凝土现浇板93J01闽钢筋混凝土结构层20厚1：2.5水泥砂浆保找平层1:20坡屋面大样图泛水构造9.600绿豆砂保护层35 C1525厚挤塑板嵌在40X30@640横向顺水条中，锚钉固定20厚1：2水泥砂浆保护层%%c6@500x500厚细石混凝土找平层挂瓦条40X25(配备钢筋网)灰蓝色混凝土屋面瓦留孔用8号铁丝与挂瓦条板绑牢，1∶2.5水泥砂浆结合层1.5厚CME-A高分子防水涂料4厚SBS防水卷材00SJ20220厚1∶2.5水泥砂浆找平层钢筋混凝土现浇板闽93J01钢筋混凝土结构层20厚1∶2.5水泥砂浆保找平层1∶20坡屋面大样图泛水（配备 6@500×500钢筋网）25厚挤塑板嵌在40×30@640横向顺水条中，锚钉固定20厚1∶2水泥砂浆保护层挂瓦条40×2510010020030010040010015025040010070φ

某坡屋顶改造加固节点构造详图

WL-1WL-1梁此部分凿除新加固梁部分4%%13122坡屋面局部加固改造平面示意图WL-1加固示意图WL-1加固配筋图植入%%1308@150梁原有ቤተ መጻሕፍቲ ባይዱ筋凿出后与植入的箍筋焊接坡屋面局部加固改造平面示意图WL-1WL-1WL-1加固示意图新加固梁部分梁此部分凿除新加固梁部分2%%132102%%13216%%1328@200梁腹每隔200钻%%c30孔洞说明；1、本设计受业主委托，为了增加闷顶层空间高度，需将L30~35轴处原WL-28 240X400梁，在其下切割240mm高，故对此梁进行加固。2、WL-1梁在板下留50，按图示新做一根400X400高梁，使原平、斜相交处保留传力支承点，两跨梁均向上翻，梁截面内配4%%13216、%%1328@200钢筋用C30自密实砼浇注。注意做好屋面防水。3、主筋保护层：25mm。材料：钢筋 HRB400(%%132),fy=360N/mm%%1402%%1414、箍筋要求穿透梁板，形成封闭钢箍。5、待砼强度达到75%以后可凿除梁下部高240mm部分。330044001800180021005、待砼强度达到75%以后可凿除梁下部高210mm部分。4、箍筋要求穿透梁板，形成封闭钢箍。3、主筋保护层：25mm。材料：钢筋 HRB300(%%131),fy=300N/mm%%1402%%141用C30自密实砼浇注。保留传力支承点。梁下部钢筋两端植入梁内15d，箍筋植入板内，2、WL-1梁在板下留80，按图示新做一根400X190高梁，使原平、斜相交处WL-28 240X400梁，在其下切割210mm高，故对此梁进行加固。1、本设计受业主委托，为了增加闷顶层空间高度，需将L30~35轴处原说明；梁腹每隔150钻%%c30孔洞WL-1加固配筋图110105120120105450450105120120105混凝土板底凿毛190801908021040080120120801102404005050400240110801201208024016040021001800180044003300

常用楼板钢筋构造及坡屋面构造大样详图

签会日期日期姓名专业给排水建筑结构姓名专业工艺机械空调电气 D=5dD=4dmax(10d,75mm)≤90°≥15d悬挑板阳角面附加筋构造alb5d50悬臂跨50≥la外侧梁角筋5dbb3板的拉通钢筋应尽量不设断点通长设置，当钢筋长度不足时按图采用搭接构造两侧配筋相同时，应尽量直通楼板底筋需搭接时，可按面筋搭接构造@@@楼板通长筋错开搭接梁外侧角筋a≥lb21b≥1.3lll≥1.3ll /3n2lllllll /3n2n1l /3（弯钩长度）8.5d（平直长度）3d3d5.5dd2.5d板面标高A1 1:2010.10笔号笔宽23450.150.250.200.2578其他0.200.150.1060.450.109板筋搭接有梁楼盖板钢筋构造llln2n1ll /3n1楼板钢筋构造及坡屋面构造大样A1 1:20楼板支座（梁或剪力墙顶）max(5d,b1/2)l ，直段不满足时，弯锚a( )max(5d,b /2)la( )max(5d,b /2)( )alla( )max(5d,b /2)( )amax(12d,b /2)l或墙外侧角筋水平筋≥15d审核电子文件名：校对工种负责审定主持人总负责图别设计号图号图纸版权属设计单位所有，未经许可，外人及外单位不得翻印复制作为其他工程之用。图名制图工程名称兴建单位设计日期建筑工程甲级设计证书号：A144013739THE ARCHITECTURAL DESIGN & RESEARCH INSTITUTE OF GUANGDONG PROVINCE计建东广省设筑院研究梁中h设计标注梁高通长板面筋板支座面筋板支座附加底筋通长板面筋板支座附加底筋≥l a≥15dα90°<α<160°α≥160°α坡屋面折板钢筋构造αα≥160°α≥15da≥l ≤50U型开口箍@100同柱箍1.5laE1.

方式施工，当坡屋面梁在中间支座处存在如下折角时，上部钢筋锚固有括号内为非框架梁纵筋的锚固长度la当上部纵筋直锚入支座内的长度20dla第二批梁上部纵筋截断点第一批梁上部纵筋截断点伸至梁纵筋弯钩段hhS=3b'+2h1h1柱顶纵向钢筋构造（二）配合使用。斜梁的边支座纵筋锚固按下图施工。本图未表示的其它构造见《屋面框架斜梁的边支座纵筋锚固构造伸至梁纵筋弯钩段本图未表示的其它构造见《屋面框架斜梁的边支座纵筋锚固构造非框架斜梁的边支座纵筋锚固构造h斜梁集中力附加箍筋构造斜梁的次梁集中力附加筋构造见下列详图：h7.1""对于坡屋面梁既有水平部分，又有斜梁部分，则分别按第坡屋面水平梁按坡屋面斜梁按矩形截面。一般情况下，坡屋面梁顶面随坡屋面板面。斜梁的梁端箍筋起始位置按下图施工：梁的截面形式、高度、标高等取值规定梁顶标高平法施工图中该附加箍筋间距未注明有次梁时，次梁集中力附加筋另设。”以便与集中力附加箍筋区分。当梁内有竖向折角时，则在梁平法施工图中梁折角处用引线标注该折角所引用的构造详图，2000梁宽4000梁宽4000间距以梁中心线距离为准，附加箍筋形式同梁箍筋，当折角处并注写折角处的附加箍筋值，其值前加注字母“的均取例：3.。100Z360036003.6005002000500模板图WKL1(10006.400模板图WKL2(附加箍筋3600b=250)3.6003600b=250)10005.4.3.h梁高4.2.4.1.4.梁宽用于屋谷梁4.2当无特定标注时，按下图取用：斜梁的梁端箍筋起始位置图h/2h以处为准50且<=10050或用于屋脊梁用于非屋脊梁4.1a梁宽(图)b(4.1a"梁定位线图"h梁高梁顶标高图"或4.1b")图4.1bb梁宽(图梁定位线4.1c""图条和第4.1梁顶标高h梁高h150主梁次梁h

【檐口天沟大样图】坡屋面檐沟详图

暖通签会结构给排水建筑动力强电弱电审定审核校对上海商业建筑设计研究院有限公司设计证号工程负责人专业负责人设计制图090124-SY工程名称项目名称工程编号图别图号日期1000暖通签会结构给排水建筑总图动力强电弱电设计证号审定审核校对上海商业建90124-SY工程名称项目名称图别图号日期工程编号1:20坡屋面檐沟详图16.200射钉钢筋混凝土屋面板内预埋%%c10锚筋一排@15003厚APP防水卷材防水层钢筋混凝土屋面板1:2防水砂浆找坡,最薄处30厚8#镀锌铁皮1-10.51.1.1.51.59.14.10502525201002520202550100100100100100100100505010010040厚不锈扁钢连接件10不锈钢杆%%c10预埋件参见10厚不锈扁钢双立杆100x50不锈方钢扶手20202560180200300400200250

021-屋面台阶坡道排水沟详图

高强度憎水珍珠岩板，上海建科丰能制材有限公司产品，施工工法详建筑优选案FN-290憎水珍珠岩系总1999.8152屋面台阶详图厚细石混凝土随打随抹光50屋面台阶详图5屋面坡道详图(室外)14.900(结构)3实铺屋面做法7屋面排水沟详图钢筋混凝土楼板3底板抹灰14.300防水卷材细石混凝土找坡最薄处屋130屋面台阶详图屋面坡道详图(室内)414.300屋面坡道详图(半室外)厚水泥砂浆找平层上刷冷底子油一道振捣密实表面抹光钢筋混凝土现浇屋面板憎水珍珠岩板层厚水泥焦渣最低处厚向排00%%C6@20014.75050C20细石混凝土厚聚氨脂防水涂料防水层厚2厚干硬性水泥砂浆结合层1:420防水层沿室内铺宽100015-18厚广场砖撒素水泥面6114.7504屋2E14.35014.30014.900同屋1%%c6@200双向C20油膏嵌缝屋14.6003素水泥浆结合层一道结构反梁40C20等分14.6001屋15.18014.300号砂浆砌筑踏步

瓦屋面施工工艺

六、屋面成型质量
暂完！谢谢批评指正！
重庆万泰建设（集团）有限公司
龙湖江体项目工程部 2012年5月5日
5、波瓦安装
基层处理局部防水保温层施工沟瓦施工波瓦施工节点防水挂瓦条安装
1、沟瓦防水附加层施工及沟瓦安装 2、波瓦铺装 3、挂瓦条安装 3、节点防水 4、屋脊挂瓦条安装
波瓦铺贴
屋脊
搭接
天沟
屋面瓦施工脊瓦施工避雷带安装
波形沥青瓦与瓦之间搭接不少于1个波峰；檐口处和搭接处应一波一钉，上下相邻的波形瓦搭接应错缝排列；从檐口开始逐排向上铺设，搭接长度不小于100mm。天沟及屋脊交叉处应切割顺直
避雷带支点屋脊龙骨托木支架
7、挂瓦条安装
基层处理局部防水保温层施工沟瓦施工波瓦施工节点防水挂瓦条安装屋面瓦施工脊瓦施工避雷带安装
8、屋面瓦安装
基层处理局部防水保温层施工沟瓦施工波瓦施工节点防水挂瓦条安装屋面瓦施工脊瓦施工避雷带安装
沟瓦两侧的保温层应采用粘贴方式,并粘贴牢固

长度：2பைடு நூலகம்00mm

宽度：1010mm
厚度：2.6mm 波高：24mm 波距：48mm 重量：6.7kg/m2
接、完备配件及合理的节点处理，从而保
证完全防水。
2、防水材料 3mm厚SBS改性沥青防水自粘卷材
聚氨酯防水涂料
1.5mm 厚自粘式单面覆膜橡胶（SBS）沥青防水卷材
8、屋面瓦安装
基层处理局部防水保温层施工沟瓦施工波瓦施工节点防水挂瓦条安装屋面瓦施工脊瓦施工避雷带安装
安装屋面瓦主瓦，安装方向为从下往上安装

斜屋面屋面瓦施工工艺(内容详细)-

***＊·*＊＊＊项目斜屋面屋面瓦施工工艺编制单位：编制人：编制时间： 2009年 9 月日一、编制依据1、施工合同：＊＊＊＊·****项目建筑安装施工总承包，编号：金重（融城）字/2009-1。

2、施工图:*＊＊*＊*＊＊项目建筑、结构、安装及装修系列图纸。

3、规范、图集：《屋面工程技术规范》(GB50345—2004)《屋面工程质量验收规范》GB50207—2002二、工程概况****工程位于＊＊＊*团内的＊***中心区域,南临＊**＊大道北线**＊＊电机厂，西面是***路。

由*＊*＊***置业有限公司投资建设。

本工程包括69栋联排别墅和6栋配套管理用房。

建筑总面积122906m2。

由地下一层下沉式私家庭院、地上三～四层组成。

分三个阶段进行施工。

第一阶段为示范区10栋（含3栋商业楼)。

第二阶段为22栋（一期）.第三阶段为37栋（二期）。

主体为现浇框架结构，抗震设防烈度为6 度。

建筑结构安全等级为二级。

三、技术措施（一）、顺水条+挂瓦条施工1、施工前的准备工作1）、山墙上的人字板高度,应与挂瓦条的背面一般高.2）、在铺设屋面瓦之前，须沿排水沟（斜沟)装置好水槽及其他通道。

3）、清理一切障碍，如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。

4)、灌好钢筋水泥檐口翼，并修抹整齐。

5）、检查产品的质量：瓦片有无残缺、裂缝、平整度；挂瓦条、顺水条尺寸、数量、有无结疤等；屋面瓦基层平整度验收＜±5㎜；屋面建筑尺寸验收,等边误差＜±1～2㎜；检查屋面对角线尺寸＜±1‰;6）、施工工具：卷尺、木工铅笔、墨斗、起子、电钻、手工切割机、木工锯、美工刀、三角直尺、榔头（带起钉)等。

注意事项:1、多年以来,砂浆粘贴的传统施工方法一直被广泛采用,尤其是屋脊、斜脊、排水沟瓦及檐口部分,现对于某些特定的建筑仍然十分适用。

但需要特别注意的是水泥砂浆粘贴的有效性能很大程度上取决于工人及施工管理的质量等偶然因素,若施工不良，有可能危害公众安全，所以应积极采用挂瓦条及钉子固定安装。

福建省模板推荐图集

图页
20
.
71 2
6 3
5
4
A
22
B 22
5
＞30°坡屋面双面支模模板及支撑示意图
1—18 厚胶合板铁钉与方木钉牢；2—100*100 方木@350；3—扫地杆；4—48 钢管，t=3.5 注意计算时按 3.0； 5—50*100*300 方木垫板；6—止水螺栓，下部间距为 600mm，上部间距为 750mm； 7—进料及振捣孔，尺寸为 100x400mm，纵向间距 1500mm，横向间距 3000mm
图名
楼梯模板支撑大样
图页
36
.
附件：《房屋建筑工程常用模板及支撑安装推荐图集》（修订部分）
精品文B 22
3
5
≤30°坡屋面模板及支撑示意图
1—18 厚胶合板铁钉与方木钉牢；2—100*100 方木@350；3—扫地杆； 4—48 钢管；t=3.5 注意计算时按 3.0；5—50*100*300 方木垫板
图名
斜屋面模板支撑示意图（一）
精品文档
图名
斜屋面模板支撑示意图（二）
图页
21
.
精品文档
○A 斜屋面支顶交接处大样
○B 斜屋面支顶交接处大样
1、立杆接长必须对接，严禁搭接。立杆步距不应超过 1.5m。 2、立杆顶部应采用可调顶托受力，不得采用横杆受力，且顶托距离最上面一道水平杆不宜超过 300mm。当超过 300mm 时，应采取可靠措施固定。 3、架体沿纵、横向全高全长从两端开始每隔四排立杆应设置一道剪刀撑。每道剪刀撑宽度不应小于 4 跨，且不应小于 6m，斜杆与地面倾角应在
图名
普通扣件式钢管模板支撑剖面图
图页
27
.

出屋面台阶做法(台阶坡道大样图)

暖通签会结构给排水建筑动力强电弱电审定审核校对上海商业建筑设计研究院有限公司设计证号工程负责人专业负责人设计制图090124-SY工程名称项目名称工程编号图别图号日期1000防水卷材附加层搭接长度>200mm1000X500混凝土板3.90011.700做法见详见上人屋面做法出屋面台阶做法1:20暖通签会结构给排水建筑总图动力强电弱电设计证号审定审核校对上海商业建筑设计研究院有限公司专业负责人设计制图工程负责人090124-SY工程名称项目名图别图号日期工程编号1-10.51.1.1.51.59.14.10502525201002520202550100100100100100100100505010010040厚不锈扁钢连接件10不锈钢杆%%c10预埋件参见10厚不锈扁钢双立杆100x50不锈方钢扶手2020251004004001501502025

坡屋面计算模型

钢筋混凝土坡屋顶的结构设计
钢筋混凝土坡屋顶的结构设计 - 结构论文
一．前言
近几年，钢筋混凝土坡屋顶的应用已经十分广泛，其正确设计方法的研究、确立非常迫切。其目标可以是取消或减少屋顶内的梁、柱，实现大空间，让屋顶板下“整洁干净”。这除给结构专业本身带来效益外，还能给建筑专业的设计开拓新余地，最终让广大用户、房地产开发商受益，其意义深远。
图4为图1所示屋顶斜板的直立展开平面图，及承受组合值荷载（其作用的真实位置应是分布在板内而不是集中在上边缘线上）的简图，用来分析斜板平面内力及柱支座反力。图中斜边恰是斜屋脊，相当于加强边框，类似桁架的上弦斜杆，与下边缘组合，能构成暗桁架体系；而长向梯形板内的矩形部分可以被看成薄壁梁，也可以看成桁架。因此，我们称屋面板在平面内形成了“薄壁梁-桁架”体系，在混凝土理论里，梁与桁架之间并没有天然的鸿沟。对于这样的联合体系，要准确手算内力、支座反力比较烦琐，也没必要。因为一方面，跨数多、抗弯刚度大的结构对于支座不均匀沉降十分敏感，须多留安全储备；另一方面由于它截面很高，通过加大配筋量来提高承载力对成本影响并不大。具体算法就是：单跨斜板按简支计算；多跨连续斜板的弯矩、剪力、支反力用可能的上限数值控制办法取值。各跨正弯矩按简支计算，中间支座处两侧剪力、负弯矩及支反力按在本支座连续、两邻端铰支，左右两跨长均取两跨中最大跨距计算，边跨边支座剪力即支反力按本跨简支计算。这样各位置的各种内力的安全度得到程度不均匀的扩大，因此在以后步骤中还应适当再调整。
