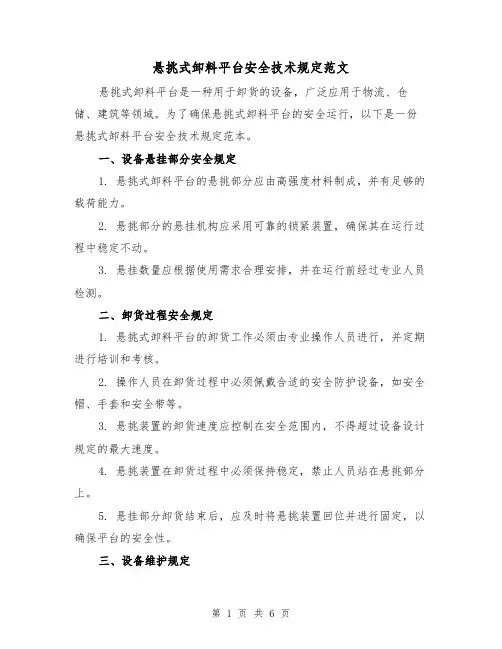

悬挑式卸料平台安全技术规定

悬挑式卸料平台安全专项施工方案

一、工程概况

恒福家园A区2#、3#楼位于凌源镇南旗天林场北侧，由恒达房地产开发公司建设，鑫亿建筑工程有限公司承建施工，由朝阳赛德建设工程监理有限公司监理。

2#楼为地上十一层，框架结构，东西长56.6米，南北宽12.5米，主体高度为34.6米，建筑面积为9701.5平米，抗震等级为三级，设计使用寿命五十年；

3#楼为地上十一层，框架结构，东西长69.5米，南北宽12.5米，主体高度为34.6米，建筑面积为11348.8平米，抗震等级为三级，设计使用寿命为五十年;

二：编制依据

《建筑结构荷载规范》GB50009-2011

《钢结构设计规范》GB50017-2011

《建筑施工扣件式钢管脚手架安全技术规范》JG130-2011·

《建筑施工高处作业安全规范》JGJ80-2011

三、安全技术规定：

1、为规范我公司各工程项目悬挑式卸料平台制作和使用的安全管理，防范安全事故的发生，制定本规定。

2、卸料平台采用型钢制作，各个节点应采用焊接连接，制作成刚性框架结构，用钢丝绳组与建筑结构可靠拉结。

3、卸料平台施工前应编制专项施工方案，方案必须严格执行公司的报批审核制度。专职安全管理人员应该严格执行报批审核通过后的方案，对制作、搭设、使用和拆卸等环节严格检查和监督实施。

4、卸料平台专项施工方案应包括平面布置图、卸料平台与建筑物连接及支撑等构造详图、荷载取值、使用要求、平台搭设、维护及拆卸等安全技术措施。

5、卸料平台设计计算按后附“悬挑式卸料平台计算书”进行。

6、卸料平台必须单独设置，不得与脚手架和施工设备相连，在同一垂直面上不得上下同时设置。

7、卸料平台的搁置点和上部拉结点必须位于混凝土结构上，伸入梁板长度应不小于1.5米，用两道的预埋U型16#圆钢压主梁后，焊接牢固。

8、卸料平台宽度为2.4m，平台周围设置1.5米高防护栏杆，并用密度网密封，焊接牢固，栏板能承受1KN/m的侧向力。平台底采用不小于4cm跷板满铺，连接牢固并有防滑措施。钢平台制作完成后应刷黄黑相间安全色。

9、卸料平台四角应设置四只吊装环，以满足安装拆卸的要求。安装后平台面应微微上翘，保证荷载完全由钢丝绳承受，钢丝绳应采用花篮螺栓调节松紧，并保证两侧钢丝绳长度相等。钢丝绳每边必须设前后两道，不得拉在同一拉结点上。拉结点和悬挑梁支点间高度应大于2.8m。

10、卸料平台采用的槽钢、钢管、铁板、钢丝绳等材料材质性能应符合现行国家标准、

规范要求。

11、在卸料平台的明显处应设置安全警告标志牌，标明使用要求和限载重量。限载重量应小于10KN。

12、卸料平台安装完毕后，应由项目经理组织相关人员检查验收，合格后报监理等相关部门对其进行复查验收，复查验收通过后方可使用。

13、卸料平台使用中应有专人检查，建议定期检查制度，对水平杆与建筑物的连接、上拉钢丝绳与梁连接等部位及防护栏杆、警示标牌的完好性等进行检查。

14、卸料平台换层时，应对卸料平台完好性进行检查，按专项方案及安全操作规程要求进行操作，对作业人员进行安全技术交底，项目安全员现场监督。

15、卸料平台搭设、拆卸时，应设置警戒区，禁止无关人员进入施工现场。夜间或遇六级以上大风及雷雨天气，不得进行搭设与拆卸。

16、卸料平台安装、施工作业时严禁超过2人以上人员同时登台施工作业。

四、悬挑式卸料平台计算书

4.1、参数信息：

建筑主体层高3m，悬挑卸料平台大小2.4m×3m，主梁选用槽钢18#槽钢，次梁采用10#槽钢，主梁长度6米。计算内容：a、次梁和主梁进行抗弯强度和整体稳定性计算；b、前后两道钢丝绳的强度计算；c、钢丝绳吊环的强度计算；d吊环焊接计算。

4.1.1荷载参数

脚手板类别：5cm厚松木脚手板，脚手板自重（kg/㎡）：24.6；

栏杆、挡板类别：脚手板挡板，栏杆、挡板脚手板自重（kN/m）：0.304；

施工人员等活荷载（kN/㎡）：1.50，最大堆放材料荷载（kN）：5.00。

4.1.2悬挑参数

内侧钢绳与墙的距离（m）：3.00，外侧钢绳与内侧钢绳之间的距离（m）：1.00；上部拉绳点与悬挑梁墙支点的距离（m）：3.00；

钢丝绳安全系数k：10.00，悬挑梁与墙的节点按铰支计算；

4.1.3水平支撑梁

主梁材料类型及型号：18a号槽钢槽口水平[ ；

次梁材料类型及型号：10号槽钢槽口水平[；

次梁水平间距ld（m）0.50，建筑物与次梁的最大允许距离le(m)：1.50。

4.1.4卸料平台参数

水平钢梁（主梁）的悬挑长度（m）：4.50，水平钢梁（主梁）的锚固长度（m）：1.00，次梁悬臂Mc（m）：0.00；

平台计算宽度（m）：2.40。

4.2、次梁的验算∶

次梁选择10号槽钢槽口水平[ ，间距0.5m ，其截面特性为：

面积A=12.74cm 2

；

惯性矩I x =198.30cm 4；

转动惯量W x =39.7cm 3；

回转半径i x =3.94cm ；

截面尺寸：b=48.00mm,h=100.00mm,t=8.5mm 。

4.2.1、荷载计算

（1）、脚手板的自重标准值：采用5cm 厚的松木脚手板，标准值为24.6kg /㎡；Q1=0.266×0.50=0.133 KN/m ；

（2）、型钢自重标准值；本例采用10号槽钢槽口水平[ ，标准值为0.1 KN/m Q2=0.1 KN/m

（3）、活荷载计算

1）施工荷载标准值：取1.5 kN /㎡ Q3=1.5 kN /㎡

2)最大堆放材料荷载p ：5.00KN

荷载组合

Q=1.2×()5.05.14.11.0133.0⨯⨯++=1.33 KN/m

P=1.4×5.00=7.00KN

4.2.2、内力验算

内力按照集中荷载P 与均布荷载q 作用下的简支梁计算，计算简图如下：
