全热交换器产品介绍
全热交换器技术参数

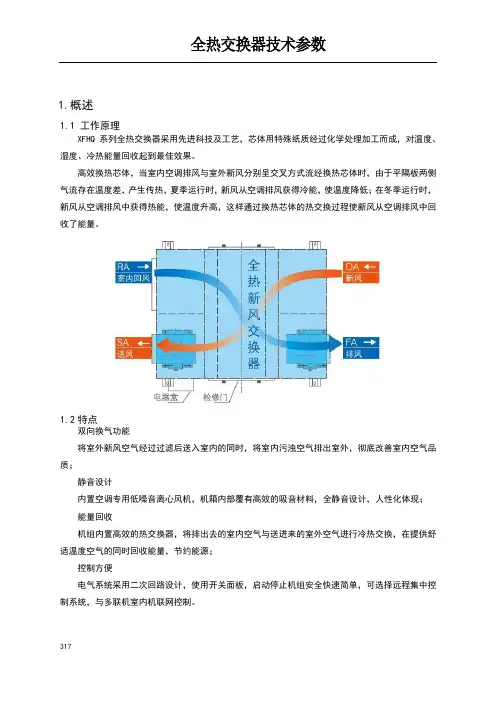

全热交换器技术参数1.概述1.1 工作原理XFHQ系列全热交换器采用先进科技及工艺，芯体用特殊纸质经过化学处理加工而成，对温度、湿度、冷热能量回收起到最佳效果。
高效换热芯体，当室内空调排风与室外新风分别呈交叉方式流经换热芯体时，由于平隔板两侧气流存在温度差，产生传热，夏季运行时，新风从空调排风获得冷能，使温度降低；在冬季运行时，新风从空调排风中获得热能，使温度升高，这样通过换热芯体的热交换过程使新风从空调排风中回收了能量。
1.2特点双向换气功能将室外新风空气经过过滤后送入室内的同时，将室内污浊空气排出室外，彻底改善室内空气品质；静音设计内置空调专用低噪音离心风机，机箱内部覆有高效的吸音材料，全静音设计，人性化体现；能量回收机组内置高效的热交换器，将排出去的室内空气与送进来的室外空气进行冷热交换，在提供舒适温度空气的同时回收能量，节约能源；控制方便电气系统采用二次回路设计，使用开关面板，启动停止机组安全快速简单，可选择远程集中控制系统，与多联机室内机联网控制。
317MDV4+i 直流变频智能多联中央空调3181.3 命名法A,B,……Z 设计序列 S-三相，单相缺省Z-纸芯式、L-轮转式、P-普通式 D-吊顶式、L-立柜式 新风量，单位100m 3/h XFH-显换热式新风机 XFHQ-全换热式新风机MDV4+i直流变频智能多联中央空调2.参数2.200~1200m3/h的产品采用发泡风道，具备旁通功能；2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得，实际使用条件下的运行噪音可能高于此值，请根据设计安装具体条件，考虑相应的消音措施。
319MDV4+i直流变频智能多联中央空调2.200~1200m3/h的产品采用发泡风道，具备旁通功能；2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得，实际使用条件下的运行噪音可能高于此值，请根据设计安装具体条件，考虑相应的消音措施。
全热交换器
工作原理
全热交换器工作原理是：产品工作时，室内排风和新风分别呈正交叉方式流经换热器芯体时，由于气流分隔 板两侧气流存在着温差和蒸汽分压差，两股气流通过分隔板时呈现传热传质现象，引起全热交换过程。夏季运行 时，新风从空调排风获得冷量，使温度降低，同时被空调风干燥，使新风含湿量降低；冬季运行时，新风从空调 室排风获得热量，温度升高。这样，通过换热芯体的全热换热过程，让新风从空调排风中回收能量。
全热交换器
含有全热换芯体的新风、排风换气设备
01 工作原理
03 特点
目录
02 分类 04 选型指南
全热交换器通常是指一种含有全热换芯体的新风、排风换气设备。
在小型家用空调或VRV空调系统中，因不带新风，室内空气品质较差．需要在系统中采用热回收装置。全热 交换器是一种高效节能的热回收装置，通过回收排气中的余热对引入空调系统的新风进行预热或预冷，在新风进 入室内或空调机组的表冷器进行热湿处理之前，降低(增加)新风焓值。有效降低空调系统负荷，节省空调系统能 耗和运行费用，有效地解决了提高室内空气品质与空调节能之间的矛盾，在空调系统节能领域中具有不可替代的 作用。
谢谢观看
选型指南
全热交换器，热交换器解决方案，热交换器选型指南 确定房间所需新风量时：应根据房间空间大小及室内人员数量综合考虑。根据上表推荐数据分别按“每人所 需新风量”和“房间新风换气次数（m2），净高h=3（m），人员n=12（人），若按每人所需新风量计算，取每人所需新风量q=50（m3/h）， 则新风量 Q1=n·q=12×50=600（m3/h）。 若按房间新风换气次数计算，取房间新风换气次数p=4.5（次/h)。 则新风量Q2=p·s·h=4.5×50×3=675（m3/h）。 由于Q2 >Q1，故取Q2（即675m3/h）作为设备选型参数数据
全热交换器组成结构

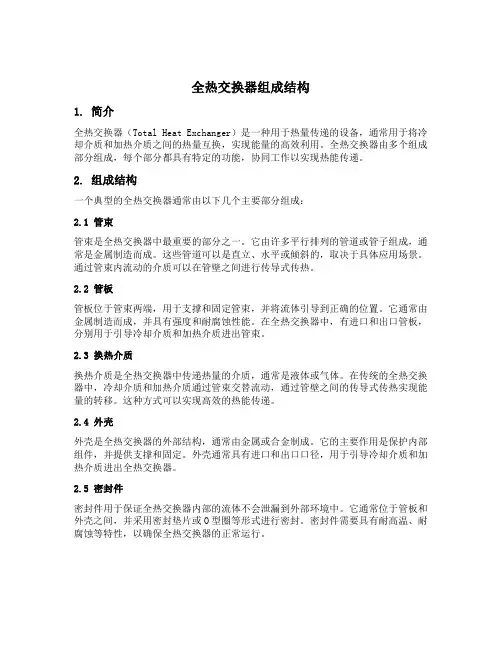

全热交换器组成结构1. 简介全热交换器（Total Heat Exchanger）是一种用于热量传递的设备，通常用于将冷却介质和加热介质之间的热量互换，实现能量的高效利用。
全热交换器由多个组成部分组成，每个部分都具有特定的功能，协同工作以实现热能传递。
2. 组成结构一个典型的全热交换器通常由以下几个主要部分组成：2.1 管束管束是全热交换器中最重要的部分之一。
它由许多平行排列的管道或管子组成，通常是金属制造而成。
这些管道可以是直立、水平或倾斜的，取决于具体应用场景。
通过管束内流动的介质可以在管壁之间进行传导式传热。
2.2 管板管板位于管束两端，用于支撑和固定管束，并将流体引导到正确的位置。
它通常由金属制造而成，并具有强度和耐腐蚀性能。
在全热交换器中，有进口和出口管板，分别用于引导冷却介质和加热介质进出管束。
2.3 换热介质换热介质是全热交换器中传递热量的介质，通常是液体或气体。
在传统的全热交换器中，冷却介质和加热介质通过管束交替流动，通过管壁之间的传导式传热实现能量的转移。
这种方式可以实现高效的热能传递。
2.4 外壳外壳是全热交换器的外部结构，通常由金属或合金制成。
它的主要作用是保护内部组件，并提供支撑和固定。
外壳通常具有进口和出口口径，用于引导冷却介质和加热介质进出全热交换器。
2.5 密封件密封件用于保证全热交换器内部的流体不会泄漏到外部环境中。
它通常位于管板和外壳之间，并采用密封垫片或O型圈等形式进行密封。
密封件需要具有耐高温、耐腐蚀等特性，以确保全热交换器的正常运行。
3. 工作原理全热交换器的工作原理基于热量传导和流体流动。
当冷却介质和加热介质通过全热交换器时，它们分别进入管束内的不同管道。
由于温度差异，冷却介质中的热量会通过管壁传导到加热介质中，从而使加热介质得到加热，而冷却介质则被冷却。
这样就实现了能量的转移和高效利用。
在全热交换器中，冷却介质和加热介质可以采用不同的流动方式，如并行流、逆流或交叉流。
全热交换器工作原理
由于全热交换器市场现仍处于市场发育期，不少相关用户由于资金等问题仍采用单向排风、有组织或无组织 送风的方式，或干脆采用自然通风，这在某些条件下是合适的，但如果被处理的房间远离户外大气或无法有效进 行室内外空气交换，就应采用全热交换器，因其不仅可解决以上远距离通风问题，而且可有效组织气流、回收热 能，达到节能换气的目的。
全热交换器的核心器件是全热交换芯体，室内排出的污浊空气和室外送入的新鲜空气既通过传热板交换温度， 同时又通过板上的微孔交换湿度，从而达到既通风换气又保持室内温、湿度稳定的效果。这就是全热交换过程。 当全热交换器在夏季制冷期运行时，新风从排风中获得冷量，使温度降低，同时被排风干燥，使新风湿度降低； 在冬季运行时，新风从排风中获得热量，使温度升高，同时被排风加湿。
全热交换器工作原理
环保型的高科技产品
目录
01
02
全热交换器的基本结 构
03 全热交换器的特点
04 全热交换器的优缺点
05 发展趋势
全热交换器工作原理是一种将室外新鲜气体经过过滤、净化，热交换处理后送进室内，同时又将室内受污染 的有害气体进行热交换处理后排出室外，而室内的温度基本不受新风影响的一种高效节能，环保型的高科技产品。
全热交换器的特点
1、双向换气 室内外双向换气，新风和污风等量置换，根据客户要求可实现正负压操作;新风和排风完全隔开，彻底避免交 叉感染发生。 2、过滤处理 配置不同过滤材料，新风过滤处理，可有效净化空气。符合建筑法规要求。配装不同的过滤器可有效阻止灰 尘和有害气体等污染物进入室内。根据洁净度要求可配置中、高效过滤器。 3、高效节能 内置静止热交换器，热交换效率大于70%，冷热负荷（室温）不受新风影响，大幅度降低新风理所需能量， 实现高效节能。 4、应用简便 多种机型，适合从15平方米到1100平方米的建筑单元，一体化结构，内置热交换器、双风机、过滤器，只需 接通电源和风口（道）即可使用，不但简化设计，而且适应各种改造工程。
全热交换器的工作原理

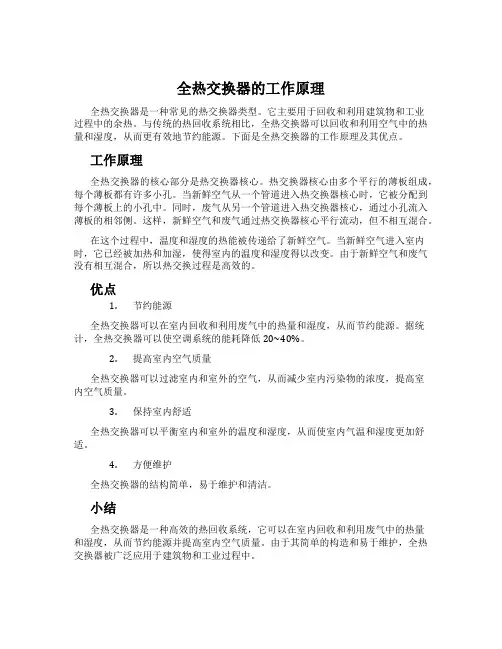

全热交换器的工作原理
全热交换器是一种常见的热交换器类型。
它主要用于回收和利用建筑物和工业
过程中的余热。
与传统的热回收系统相比，全热交换器可以回收和利用空气中的热量和湿度，从而更有效地节约能源。
下面是全热交换器的工作原理及其优点。
工作原理
全热交换器的核心部分是热交换器核心。
热交换器核心由多个平行的薄板组成，每个薄板都有许多小孔。
当新鲜空气从一个管道进入热交换器核心时，它被分配到每个薄板上的小孔中。
同时，废气从另一个管道进入热交换器核心，通过小孔流入薄板的相邻侧。
这样，新鲜空气和废气通过热交换器核心平行流动，但不相互混合。
在这个过程中，温度和湿度的热能被传递给了新鲜空气。
当新鲜空气进入室内时，它已经被加热和加湿，使得室内的温度和湿度得以改变。
由于新鲜空气和废气没有相互混合，所以热交换过程是高效的。
优点
1.节约能源
全热交换器可以在室内回收和利用废气中的热量和湿度，从而节约能源。
据统计，全热交换器可以使空调系统的能耗降低20~40%。
2.提高室内空气质量
全热交换器可以过滤室内和室外的空气，从而减少室内污染物的浓度，提高室
内空气质量。
3.保持室内舒适
全热交换器可以平衡室内和室外的温度和湿度，从而使室内气温和湿度更加舒适。
4.方便维护
全热交换器的结构简单，易于维护和清洁。
小结
全热交换器是一种高效的热回收系统，它可以在室内回收和利用废气中的热量
和湿度，从而节约能源并提高室内空气质量。
由于其简单的构造和易于维护，全热交换器被广泛应用于建筑物和工业过程中。
全热交换器组成结构

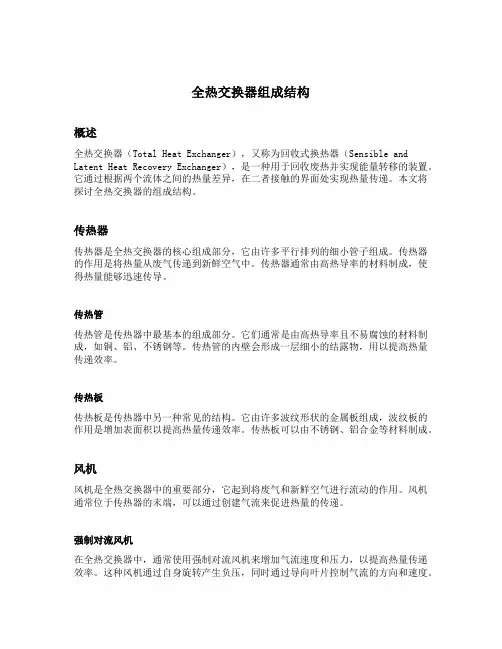

全热交换器组成结构概述全热交换器（Total Heat Exchanger），又称为回收式换热器（Sensible and Latent Heat Recovery Exchanger），是一种用于回收废热并实现能量转移的装置。
它通过根据两个流体之间的热量差异，在二者接触的界面处实现热量传递。
本文将探讨全热交换器的组成结构。
传热器传热器是全热交换器的核心组成部分，它由许多平行排列的细小管子组成。
传热器的作用是将热量从废气传递到新鲜空气中。
传热器通常由高热导率的材料制成，使得热量能够迅速传导。
传热管传热管是传热器中最基本的组成部分。
它们通常是由高热导率且不易腐蚀的材料制成，如铜、铝、不锈钢等。
传热管的内壁会形成一层细小的结露物，用以提高热量传递效率。
传热板传热板是传热器中另一种常见的结构。
它由许多波纹形状的金属板组成，波纹板的作用是增加表面积以提高热量传递效率。
传热板可以由不锈钢、铝合金等材料制成。
风机风机是全热交换器中的重要部分，它起到将废气和新鲜空气进行流动的作用。
风机通常位于传热器的末端，可以通过创建气流来促进热量的传递。
强制对流风机在全热交换器中，通常使用强制对流风机来增加气流速度和压力，以提高热量传递效率。
这种风机通过自身旋转产生负压，同时通过导向叶片控制气流的方向和速度。
离心风机是一种常用的风机类型，它通过一个旋转的叶轮来产生气流。
离心风机的叶轮由多个叶片组成，当风机旋转时，叶片将废气和新鲜空气推向全热交换器的传热器部分。
换向阀换向阀用于控制传热器中的废气和新鲜空气的流向。
通过改变流向，可以实现废气中的热量向新鲜空气的传递，并实现能量的回收。
二通换向阀二通换向阀是一种常见的换向阀类型。
它只有两个出口，可以控制废气和新鲜空气的流向。
该阀通过调节出口的开关状态，决定废气和新鲜空气的流动方向。
三通换向阀三通换向阀是另一种常见的换向阀类型。
它有三个出口，可以同时控制废气和新鲜空气的流向。
通过调节出口的开关状态，可以将废气和新鲜空气导向不同的管道。
全热交换智能管控一体机系列整体参数
1.1全热交换智能管控一体机系列整体参数：全热交换智能管控一体机整体参数：1.柜体：600*800*1200，柜体全封闭结构与外界环节隔离防止灰尘进入，确保柜内设备在无尘情况下运行；2.内置气流循环空气调节全热交换器，采用了精密大风量横流送风机及排风机实现气流循环与热量交换，并通过温度采集及联动软件程序控制，实现提高气流循环效率，消去柜内局部热点，为柜内设备提供良好的运行环境；3.嵌入式安装有动环及IT运维管理系统装置，实现柜内环境、基础设施设备及IT设备远程集中管理功能，支持WEB远程管理，实现无人值守，具备短信、邮件报警及Android版手机APP功能。
▲需要提供软件著作权；▲需要提供第三方权威机构软件评测报告4.内置一条8位10A新国标五孔防雷PDU；5.可用空间不小于19U备注：1：▲号项是用检测报告支持的控标项；★为加分项；2：红色字体是根据具体项目调整的内容；1.2具体各子系统参数如下：1.2.1融合柜体模块：1.按照ANSI/EIA -310-D-1992、IEC60297-2、DIN41491;PART1、DIN41494;PART7、GB/T19520.2-2007标准生产，兼容ETSI。
2.优质冷轧SPCC冷轧钢板，材料厚度：角规/底安装梁≥2.0mm，框架/横梁/理线板≥1.5mm，其它≥1.2mm。
3.表面塑粉涂层标准色：RAL9004(黑色细沙)，表面喷塑厚度不少于100µm，表面喷塑，硬度不少于2H, 附着力不低于O级国际标准，符合欧洲ROSH标准。
4.柜体表层外观光洁、色泽均匀、无露底、无流积、无起泡、无裂纹、无桔皮、金属件无毛刺和锈蚀。
5.▲外部件表面喷涂必须达到国家无毒无害的喷涂标准（提供第三方认证检测报告）。
6.▲外部件表面涂层平均厚度达到≥100um标准（提供第三方认证检测报告）。
7.柜体外形尺寸：600*800*1200(mm）宽*深*高,柜内安装容量19U。
全热交换器性能描述
全热交换器性能描述————————————————————————————————作者：————————————————————————————————日期：全热交换器性能描述1、HRV 概况：① 回收排风的热能并重新用于送风的系统，它使排风和送风之间进行热交换。
② 交换效率最高达85％，处于行业顶尖水平。
③ 业内第一的节能性，全年空调负荷可降低约28％。
④ 多种运转模式，对应夏、冬季和过渡季节的不同要求。
⑤ 可与空调内机联动控制，控制更方便。
⑥ 可选配增压箱，使风管设计更自由。
2、 产品特点：① 10种风量：另可通过增压箱组合风量为：3000 m3/h 、4000 m3/h ② 3种静压：A 、每种规格的全热交换器均有3档静压可调B 、可选配增压箱，应对更复杂、更大型的风管施工（仅1500风量及以上机型） ③ 新配备增压箱，机外静压可达285Pa全新配备的增压箱可使机外静压达到285Pa ，最大新风量达到4000m 3/h ，可对应更大的面积，允许使用更长的风管，设计更自由。
④ 可翻转安装，施工检修更便利根据现场安装条件，HRV 可选择常规的吊装方式，或翻转（底部朝上）吊装，以便减少送风管的长度和弯头数量，确保足够的通风量；同时使电器盒一侧可以留出足够的检修维护空间FRESH AIR PROCESSING UNIT底部朝下底部朝上⑤可与VRV室内机联动控制VRV室内机和HRV可通过共用的遥控器进行联动运转，既简化了系统的开关管理，也减少了HRV遥控器的安装作业。
此时，全热交换器的送风管可连接到VRV室内机的新风入口上。
过渡季节HRV独立运转时，VRV室内机可与之连锁进行送风运转，灰尘不会从空气滤网掉落。
⑥高效换热－新开发的HEP元件全热交换率最高达72％采用具有超强吸水及增湿特性的高效材料（HEP），实现行业顶尖的热交换率和温度交换率。
该热交换元件内部采用华夫结构，使进风和排风得以完全，充分热量交换。
什么叫全热交换器？
什么叫全热交换器？全热交换器是一种在热能回收领域广泛应用的设备。
它可以将两条或多条气流中的热量交换，从而使得能源得到更加高效的利用。
全热交换器的工作原理全热交换器是在两个或多个平行排列的热交换器芯片中交换热量的。
它是由高强度耐腐蚀材料制成的，内部涂有特别的隔离层，用于保证传热的高效性。
大多数情况下，全热交换器的传热介质是空气，但它也可以用于传递其他流体，如水或油。
当两个介质在全热交换器中交换热量时，它们会相互接触并交换热量，同时保持彼此分离。
全热交换器的优点1.节约能源全热交换器可以在空气洁净系统、工业；制冷和空调系统中使用，可以帮助节省能源并增加系统的效率。
2.提高热效率全热交换器可以使两个流体之间的热能交换更为高效，并且保持了彼此之间的完全分离。
3.长时间稳定工作全热交换器可以在长时间稳定地操作，并且在使用过程中没有任何污染或破坏环境的危险。
4.抗腐蚀全热交换器采用耐腐蚀材料制成，其内部有特殊的隔离层，可在恶劣环境下使用。
全热交换器的应用领域1.空气质量控制系统中全热交换器可以用于改善室内空气质量，在高污染环境下使用特别重要。
2.工业冷却系统全热交换器可以用于工业液体和气体的冷却，以及用于石油和天然气的蒸汽冷凝等等。
3.制冷和空调系统全热交换器可以在空调和制冷系统中使用，帮助节省能源并增加系统效率。
总结全热交换器在热能回收和控制领域中应用广泛，它可以用于改善室内空气质量，工业冷却系统以及制冷和空调系统中，并能够在长时间内高效可靠地操作。
随着技术的进步，全热交换器的热效率将得到提高，更多的领域会使用该设备从而进一步推动可持续发展的进程。
转轮全(显)热交换器转轮
转轮全(显)热交换器
转轮式热交换器
△工作原理
转轮式全热交换器的转轮以10转/分的速度不断转动，不断转动的转轮作为蓄热/蓄冷芯体，新风通过转轮的换热器的半圆，而排风同时逆向通过转轮的另一个半圆。
新风和排风以这种方式交替逆向通过转轮，同时排风将热量释放到蓄热/蓄冷芯体中。
在全热型转轮中，另外也确保传递湿度。
从气流中分离出来的水分，进入蓄热芯体的吸湿涂层，当转轮到另外的气流时把水分释放出来。
全热交换器就是利用排出空气与进入的新鲜空气进行显热与潜热交换而回收能源，进而达到节约能源并保持通风良好的设备。
在夏天可以将新风预冷及除湿，在冬季可以将新风预热加湿，其回收效率可达75%以上，因此降低了空调运行中冷负荷和耗电量。
△产品特点
●可选择吸收性
选用特殊规格专用组合低微孔尺寸分子筛干燥剂“ROTER 34A”，仅容许水分子通过，拒绝所有其他污物，将污物只留在排风中。
●高结构强度/高抛光表面
转轮采用最新立式盘绕技术，克服自身重力影响，具有特别高的结构强度。
转轮表面经过特种工艺抛光和剪切，非常平整。
在垂直表面2000mm范围内，水平偏斜距离低于2mm。
●内置清洗扇装置消除了交叉污染
清洗扇装置可以防止细菌、灰尘和污染物从排风侧传向新风侧，将交叉污染降至最低。
●高性能热回收效率
通过权威机构测试在转轮面风速3.5m/s且风阻为170Pa时额定热回收效率高达79%。
●高性能热回收效率
通过权威机构测试在转轮面风速3.5m/s且风阻为170Pa时额定热回收效率高达79%。
△技术数据
△使用与安装。
全热交换器技术参数
全热交换器技术参数1.概述1.1 工作原理XFHQ系列全热交换器采用先进科技及工艺，芯体用特殊纸质经过化学处理加工而成，对温度、湿度、冷热能量回收起到最佳效果。
高效换热芯体，当室内空调排风与室外新风分别呈交叉方式流经换热芯体时，由于平隔板两侧气流存在温度差，产生传热，夏季运行时，新风从空调排风获得冷能，使温度降低；在冬季运行时，新风从空调排风中获得热能，使温度升高，这样通过换热芯体的热交换过程使新风从空调排风中回收了能量。
1.2特点双向换气功能将室外新风空气经过过滤后送入室内的同时，将室内污浊空气排出室外，彻底改善室内空气品质；静音设计内置空调专用低噪音离心风机，机箱内部覆有高效的吸音材料，全静音设计，人性化体现；能量回收机组内置高效的热交换器，将排出去的室内空气与送进来的室外空气进行冷热交换，在提供舒适温度空气的同时回收能量，节约能源；控制方便电气系统采用二次回路设计，使用开关面板，启动停止机组安全快速简单，可选择远程集中控制系统，与多联机室内机联网控制。
317MDV4+i 直流变频智能多联中央空调3181.3 命名法A,B,……Z 设计序列 S-三相，单相缺省Z-纸芯式、L-轮转式、P-普通式 D-吊顶式、L-立柜式 新风量，单位100m 3/h XFH-显换热式新风机 XFHQ-全换热式新风机MDV4+i直流变频智能多联中央空调2.参数2.200~1200m3/h的产品采用发泡风道，具备旁通功能；2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得，实际使用条件下的运行噪音可能高于此值，请根据设计安装具体条件，考虑相应的消音措施。
319MDV4+i直流变频智能多联中央空调2.200~1200m3/h的产品采用发泡风道，具备旁通功能；2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得，实际使用条件下的运行噪音可能高于此值，请根据设计安装具体条件，考虑相应的消音措施。
全热交换器原理
全热交换器原理概述全热交换器是一种常用的热能转换设备，用于在两个流体之间进行热量交换。
它能够有效地进行能量的传递和温度的调节，广泛应用于工业生产和生活中。
本文将深入探讨全热交换器的原理，以及其在能量转换和热力学方面的应用。
热交换器的基本原理热交换器是一种设备，通过将两个流体进行热量交换，以实现能量的传递和温度的调节。
其中，全热交换器是一种将两个流体完全隔离的热交换器，使两个流体不直接接触，避免了二者混合污染的可能性。
全热交换器的结构全热交换器主要由两个独立的流体管道组成，每个管道内设有一系列的板式热交换器，用于增加热交换的表面积。
两个管道通过一个壳体连接在一起，壳体内部有一个分隔腔，用于隔离两个流体，使其不直接接触。
全热交换器的工作原理全热交换器中的两个流体分别流过不同的管道，在分隔腔的作用下，通过板式热交换器进行热量交换。
热量的传递主要通过传导和对流两种方式进行。
当两个流体的温度不同时，热量将从高温流体传递到低温流体，使两个流体的温度逐渐接近。
全热交换器的热力学分析全热交换器的热力学性能主要由热传导和热阻两个参数决定。
热传导系数表示了热量在全热交换器中的传递速度，热阻则反映了热量传递的难易程度。
优化全热交换器的热力学性能能够提高能量转换效率和节能效果。
热传导热传导是指热量通过物质的传递过程。
全热交换器中，热传导率表示了热量在板式热交换器中的传播速度。
提高热传导率可以加快热交换过程，提高能量转换效率。
热阻热阻是指热量传递的阻力。
全热交换器中，热阻主要由热传导的阻力和流体的对流阻力组成。
减小热阻可以增加热量传递的效率，提高热力学性能。
全热交换器的应用全热交换器广泛应用于许多领域，特别是工业生产和生活中的能量转换和热力学调节。
工业生产在许多工业生产过程中，需要通过热交换来调节流体的温度。
全热交换器可以有效地进行热量传递，使得流体的温度能够达到所需的目标，并保持稳定。
生活应用在生活中，全热交换器也有广泛的应用。
