开关、风扇安装工程施工工艺

风扇安装工程施工工艺
一、适用范围
本标准适用于建筑安装工程的开关、插座及风扇安装工程；不适用于特殊场所，如矿井、船舶等地
的风扇安装。

二、引用标准
《建筑安装分项工程施工工艺规程DBJ 01-26-96》
《建筑电气工程施工质量验收规范GB 50303-2002》

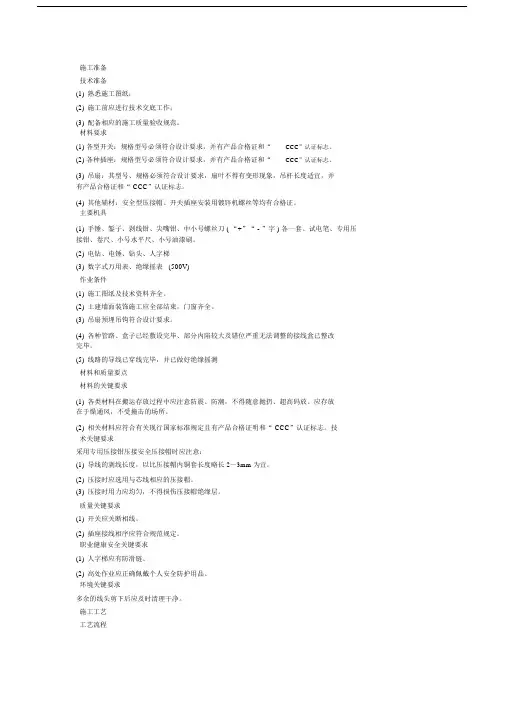

三、施工准备
1 设备及材料要求
1.1 各型开关、插座规格、型号必须符合设计要求，并有产品出厂合格证、“CCC”认证证书的复印
件。

1.2 排风扇：其规格、型号必须符合设计要求，扇叶不得有变形现象，有吊杆时应考虑吊杆长短、平直度，吊杆上的悬挂销钉必须装设防震橡皮垫及防松装置。

并有产品出厂合格证、“CCC”认证证书的复印件。

1.3 塑料（台）板：应有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

1.4 木制（台）板：其厚度应符合要求。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

1.5 排风扇挂钩：挂钩的直径不小于吊扇挂销直径，且不小于8mm。

1.6 其他材料：金属膨胀螺栓、尼龙塞、镀锌木螺丝、镀锌机螺丝、防震橡胶垫等。

2 主要机具
2.1 卷尺、水平尺、线坠、绝缘手套、工具袋等。

2.2 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头等。

3 作业条件
3.1 各种管路、盒子已经敷设完毕，盒子收口平整。

3.2 线路的导线已经穿完，并已经做完绝缘摇测。

3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。

四、操作工艺
1 工艺流程：
1.1 开关、插座安装工艺流程：清理→接线→安装
1.2 排风扇安装工艺流程：
检查排风扇→组装排风扇→安装排风扇→通电试运行
2 清理：用錾子将盒子内残存的灰块剔掉，同时将其他杂物一并清出盒外，再用湿布将盒内灰尘擦
净。

3 接线：盒内甩出的导线留出10~15cm，削去绝缘层，注意不要碰伤线芯。

插接端子，将线芯直接插入接线孔内，且打回头，再用顶丝将其压紧，线芯不得外漏。

1 开关接线：
同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，且操作灵活，接点接触可
靠；电器、灯具的相线经开关控制。

2．插座接线：
2.1 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，
面对插座右孔与相线连接，左孔与零线连接，上孔与地线（PE）或接零（PEN）连接。

2.2 单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。

插座的接地端
子不与零线端子连接。

同一场所的三相插座，接线的相序一致。

2.3 接地（PE）或接零（PEN）线在插座间不串联连接。

.4 开关、插座安装：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推
入盒内，对正盒眼，用机螺丝固定牢固。

固定时要使面板端正，并与墙面贴齐。

地插座面板与地面齐平
或紧贴地面，盖板固定牢固，密封良好。

在易燃物上安装时，要用防火材料将开关、插座与易燃物隔离
开。

5 排风扇检查：
1 排风扇的各种零配件是否齐全。

2 扇叶有无变形和受损现象。

3 吊杆上的悬挂销钉必须装设防震橡皮垫及防松装置。

6 吊扇组装：
1 严禁改变扇叶角度。

2 扇叶的固定螺钉应有防松装置。

3 吊杆之间、吊杆与电机之间，螺纹连接的啮合长度不得小于20mm，并且必须有防松装置。

7 吊扇安装：将吊扇托起，并把预埋的吊钩将吊扇的耳环挂牢，然后接好电源接头，包扎严密，向
上推起吊杆上的扣碗，将接头扣与其内，紧贴建筑物表面，拧紧固定螺丝。

8 壁扇安装：
8.1 壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于两个，且直径不小于
8mm；固定牢固可靠。

8.2 壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。

9、风扇通电试运行：风扇安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。

通电
后要仔细检查和巡视，检查风扇的转向及调速开关是否正常。

五、质量控制
1 成排吊扇的中心线有偏差：在确定成排吊扇的位置时，必须拉线，最好拉十字线。

2 开关、插座的面板不平整，与建筑物表面之间有缝隙。

3 开关未断相线，插座的相线、零线及地线压接混乱。

4 多灯房间开关与控制灯具顺序不对应。

5 铁管进盒护口脱落或遗漏。

六、质量标准
1、主控项目
1 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结
构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。

2插座接线应符合下列规定：
2.1 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，
面对插座的右孔与相线接连，左孔与零线连接；
2.2 单相三孔、三相四孔及三相五孔插座接地（PE）或接零（PEN）线接在上孔。

插座的接地端子
不与零线端子连接。

同一场所的三相插座，接线的相序一致。

2.3 接地（PE）或接零（PEN）线在插座间不串联连接。

3、特殊情况下插座安装应符合下列规定：
3.1 当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；
3.2 潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。

4、照明开关安装应符合下列规定：
4.1 同一建筑、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；
4.2 相线经开关控制；民用住宅无软线引至床边的床头开关。

5、吊扇安装应符合下列规定：
5.1 吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；
挂销的防松零件齐全、可靠；
5.2 吊扇扇叶距地高度不小于2.5m；
5.3 吊扇组装不改变扇叶角度，扇叶固定螺栓防松等零件齐全；
5.4 吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm,且防松零件齐全紧固；
5.5 吊扇接线正确，当运转时扇叶无明显颤动和异常声响。

6、壁扇安装应符合下列规定：
6.1 壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于 2 个，且直径不小于8mm。

固定牢固可靠；
6.2 壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。

2、一般项目
2.1 插座安装应符合下列规定：
2.1.1 当不采用安全型插座时，托儿所、幼儿园及小学等獐活动场所安装高度不小于
1.8m；
2.1.2 暗装的插队紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全；
2.1.3 车间及实验室的插座安装高度距地面不小于30cm；特殊场所暗装的插座不小于15cm；一般场
所插座安装高度为30cm；同一室内插座安装高度一致，高度差不大于5mm，并列安装的相同型号的插座
高度差不大于0.5mm。

2.1.4 地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。

2.2、照明开关安装应符合下列规定：
2.2.1 开关安装位置便于操作，开关边缘距门框边缘的距离0.15-0.2m，开关距地面高度1.3m；拉
线开关距地面高度2-3m，层高小于3m 时，拉线开关距顶板不小于100mm，拉线出口垂直向下；
2.2.2 相同型号并列安装的开关距地面高度一致，高度差不大于0.5mm ,同一室内安装的开关高度
差不大于5mm，且控制有序不错位。

并列安装的拉线开关的相邻间距不小于20mm。

2.2.3 暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰
帽齐全。

2.3、吊扇安装应符合下列规定：
2.3.1 涂层完整，表面无划痕、无污染，吊杆上下扣碗安装牢固到位；
2.3.2 同一室内并列安装的吊扇开关高度一致，且控制有序不错位。

2.4、壁扇安装应符合下列规定：
2.4.1 壁扇下侧边缘距地面高度不小于1.8m；
2.4.2 涂层完整，表面无划痕、无污染，防护罩无变形。

七、成品保护
1、安装开关、插座时不得碰坏墙，要保持墙面的清洁。

2、开关、插座安装完毕后，不得再次进行喷浆，以保持面板清洁。

3、其他工种在施工时，不要碰坏和碰歪开关、插座。

4、安装风扇时不得对已完工的项目造成破坏。

5、风扇安装完毕后，不得再次进行喷浆，以防止器具污染。
