浙江福立FL2200液相色谱仪操作规程和注意事项 (含原理图)
FL2200仪器操作说明-N2000
FL2200高效液相色谱操作流程1.开机：打开泵、检测器和电脑的电源，这个时候仪器自动进入自检，电脑进入启动程序。
2.泵在自检完毕后直接进入工作界面。
3.旋松放空阀，点击清洗，然后确定（流量为3ml/min），运行泵5min。
然后停泵，然后设置流量即可，如按向上键，选中流量对话框，输入1.0ml/min，启动泵开始走流动相。
4.检测器则进入四个选项的对话框，在已知波长的分析方法下，单击检测器键盘上[1]键，进入单波长模式，这个时候则进入单波长工作界面，然后设定检测波长，如在检测器键盘上点击[2]键，然后设置波长为254nm。
若出现报警，则按[1]键，凋零即可。
5.然后打开电脑界面的N2000工作站（双击），然后单击通道1。
6.在走流动相时，发现管路出现气泡。
停泵，再旋松放空阀，然后点击[清洗]，确定，等气泡完全赶走以后，再停泵，然后再关上放空阀。
7.建立样品分析目录。
单击[实验信息]，填写实验标题，实验人姓名，实验单位，实验简介。
8.点击[方法]。
采样控制：设置采样时间，如设置时间为20min。
文件保存方式：选自动方式-前缀+计数。
文件前缀：3%啶虫脒的测定。
标样保存途径：C:\浙大智达\N2000\标样。
样品保存途径：C:\浙大智达\N2000\样品。
积分：积分参量：面积。
积分方法：外标法。
组分表：谱图显示：时间显示范围根据具体分析时间来设置，电压显示范围类似，点击[采用]。
报告编辑：填写分析结果单位等。
仪器条件：填写相应信息。
9.点击[数据采集]。
点击查看基线，调节合适的电压范围和时间范围。
10.待基线走平后，进样分析。
11.打开N2000离线工作站。
12.点击[打开]，双击[液相色谱]，然后双击[样品]，点击谱图，然后点击确定。
这样图谱就被打开了。
13.手动积分的使用。
点击手动，如果要想删除某个杂质峰，就点击“删除峰”，然后在这个杂志峰上单击，就删除了一个杂志峰。
其他手动积分功能类似。
14.点击[组分表]，点击[全选]，输入相应的组分名称，然后点击[采用]。
液相色谱仪操作规程
液相色谱仪操作规程1、开机1.1开机前先检查仪器电路是否连接正确，仪器使用流动相正常(流动相使用前必须经过率、超声脱气),保证过滤投在流动相液面下),废液瓶可否继续接液。
检查流路中是否有气泡，如有气泡，须在测定前将其赶出。
1.2按下泵开关power键，仪器进行自检，自检过后，屏幕显示流量设定值、泵压、泵压极限值、泵压最小值。
如果不改变仪器参数，即可按下pump键，泵启动。
1.3待泵压稳定后，按下检测器power键，仪器进行自检，自检过后，屏幕显示检测波长，基线，检测器灵敏度等。
如果不改变仪器参数，就可以打开工作站进行基线查看。
基线稳定后，按zero键进行基线调零，然后即可进行检测。
2.应用2.1、泵流量的设定按func键，光标停留在流量出，改变数值，按enter键，然后按CE键，返回菜单。
2.2、气泡的消除如流路中有气泡，必须将其赶出，具体操作为：先将泵关掉，将DRALN旋钮逆时针旋转180度，然后按PURGE键，PURGE、PUMP中指示灯亮。
进行放空，观察气泡是否排净。
待气泡全部全部排除后，按PURGE键，然后顺时针将DRALN旋钮旋转180度，按PUMP键，泵开始运行。
2.3、检测波长的设定按FUNC键，光标停在波长处，改变数值，按ENTER键，然后按CE键，返回主菜单，检测开始。
2.4、检测进样前先将进样器旋钮旋转30度，取好样品轻轻推入进样空，再将旋钮顺时针旋转30度，工作站自动采样。
3.仪器的保养及维护检测完样品后，要及时对色谱柱进行冲洗，根据柱子的不同选用相应的冲洗液，最后再用纯的有机溶剂冲洗液进行冲洗，同时清洗进样阀、进样器。
4.关机样品检测完成后，首先关闭检测器电源，然后冲洗色谱柱30至50分钟，最后关闭溶剂输送泵电源，再关闭仪器电源。
5.填写仪器使用记录。
液相色谱仪操作规程
液相色谱仪操作规程液相色谱仪操作规程1. 开机准备：1.1启动计算机：打开计算机电源，登陆windows 操作系统1.2启动液相：打开Agilent 1200 各模块电源。
待Agilent 1200 各模块自检完成后(各模块右上角指示灯为黄色或者无色)，双击“仪器 1 联机”图标，或者“开始->所有程序->Agilent Chemstation->仪器 1 联机”1.3开启工作站：工作站打开，点击“方法和运行控制”或者在“视图”中选择“方法和运行控制”。
打开仪器控制视图：选择“视图->系统视图”，即可显示仪器控制视图，选择“视图->样品视图”，即可显示样品信息视图1.4 配置流动相：将流动相装入溶剂瓶中。
设置溶剂瓶参数，在溶剂瓶图形上单击鼠标左键，出现图形，点击“溶剂瓶填充量”设置溶剂瓶中流动相实际体积1.5冲洗流动相管路：旋开溶液排空阀。
左键单击泵图标，点击“设置泵”，设置“流速”为5ml/min，分别将A,B,C,D 四个通道设置“溶剂”为100%(点击中灰色按钮，即可开启“%”设置框，输入需要设置的数值百分比后，单击右侧的空白框，A 相即可自动配置为100%-(%B+%C+%D)的百分比)，冲洗；对于G1312A/B(二元泵)，冲洗A、B 两个通道；对于G1310A(单元泵)，冲洗一个通道即可1.6 开启模块：单击每个模块右下角的按钮，可以单独启动模块，或者单击检测器按钮灯未点亮，检测器图形为黄色或者单击“启动”按钮，启动全部模块，检测器灯也将点亮1.7 监视基线：点击按钮或者“视图->在线信号”打开“在线图谱”。
点击“改变”按钮，选择“可选信号”中需要监视的信号，“添加”到“选定信号中”。
调整“窗口”中“X 范围”，如需要画“0”点基线，请选择“画零线”。
调整Y 轴“Y 轴范围”与“偏移量”或者选择“Y 轴自动调整”来选择合适的监视图形1.8平衡色谱柱、进样分析：关闭溶液排空阀(确认泵流量为1ml/min)，监视压力基线等待平稳后，可以进样采集分析2.样品分析1.1新建完整方法：选择“方法->新建方法”后，点击“方法->编辑完整方法”编辑新方法分别设置自动进样器参数，泵参数，检测器参数，柱温箱参数保存方法：选择“方法->保存方法/方法另存为”保存即时改变的方法：通过在线改变数据采集或者在线/离线改变数据分析参数而变更方法，可以通过选择“方法->保存方法/方法另存为”或者保存新的参数到现在的方法中或者另存为新方法调用方法：通过选择“方法->调用方法”或者调用已有的方法。
液相基本操作步骤

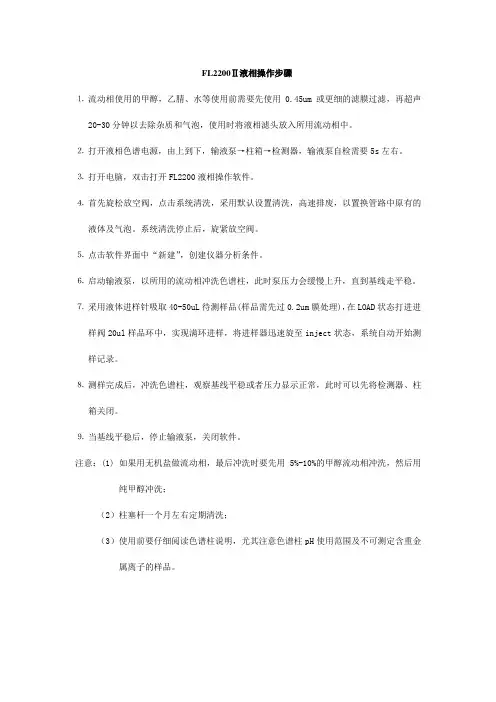

FL2200Ⅱ液相操作步骤
⒈流动相使用的甲醇，乙腈、水等使用前需要先使用0.45um或更细的滤膜过滤，再超声
20-30分钟以去除杂质和气泡，使用时将液相滤头放入所用流动相中。
⒉打开液相色谱电源，由上到下，输液泵→柱箱→检测器，输液泵自检需要5s左右。
⒊打开电脑，双击打开FL2200液相操作软件。
⒋首先旋松放空阀，点击系统清洗，采用默认设置清洗，高速排废，以置换管路中原有的
液体及气泡。
系统清洗停止后，旋紧放空阀。
⒌点击软件界面中“新建”，创建仪器分析条件。
⒍启动输液泵，以所用的流动相冲洗色谱柱，此时泵压力会缓慢上升，直到基线走平稳。
⒎采用液体进样针吸取40-50uL待测样品(样品需先过0.2um膜处理)，在LOAD状态打进进
样阀20ul样品环中，实现满环进样，将进样器迅速旋至inject状态，系统自动开始测样记录。
⒏测样完成后，冲洗色谱柱，观察基线平稳或者压力显示正常，此时可以先将检测器、柱
箱关闭。
⒐当基线平稳后，停止输液泵，关闭软件。
注意：(1) 如果用无机盐做流动相，最后冲洗时要先用5%-10%的甲醇流动相冲洗，然后用纯甲醇冲洗；
（2）柱塞杆一个月左右定期清洗；
（3）使用前要仔细阅读色谱柱说明，尤其注意色谱柱pH使用范围及不可测定含重金属离子的样品。
液相色谱仪操作规程
液相色谱仪操作规程液相色谱仪操作规程一、安全操作要求1. 液相色谱仪为高压设备，请严格按照操作规程进行操作，避免发生安全事故；2. 操作过程中，严禁将手指或其他物体放入色谱仪中，以免发生伤害；3. 操作人员需穿戴实验服装，并戴上防护眼镜和手套，以确保实验安全；4. 在操作设备之前，必须先了解设备的构造和使用方法，熟悉仪器的功能和原理，避免误操作。
二、仪器准备1. 检查色谱仪是否适宜工作，各部件是否接好；2. 检查色谱柱是否完好，废止已过期的色谱柱；3. 检查试剂、溶剂是否充足，必要时补充；4. 检查移液器、压力表、紫外可见光谱检测器等是否正常运行；5. 检查液氮容器是否充足，如不足应及时补充。
三、操作步骤1. 打开色谱仪电源，等待仪器启动，加载系统软件；2. 在样品管中加入待测样品，以确保测定结果准确；3. 打开移液器，吸取样品，然后将样品注入色谱柱；4. 打开液氮气源，调节液氮气流速，保持液氮温度稳定；5. 打开溶剂泵，调节流速，使溶剂流经色谱柱；6. 打开紫外可见光谱检测器，选择适当的检测波长；7. 调节检测器灵敏度，并记录基线数值；8. 记录样品在色谱图上的峰值时间和峰面积，并进行结果分析；9. 关闭液氮气源，停止溶剂泵；10. 关闭仪器电源，彻底停止运行。
四、仪器维护1. 每次使用后，清洗液相色谱仪的各部件，确保清洁；2. 经常检查仪器的运行状态，及时发现并排除故障；3. 定期更换色谱柱，以确保分析结果的准确性；4. 保持液相色谱仪所在环境的整洁和干燥，避免灰尘和异物对仪器造成损害；5. 仪器长期不使用时，须进行维护保养，包括清洗仪器、润滑部件等。
五、事故处理1. 如发生仪器故障或液氮泄漏等紧急情况，应立即停止操作，关闭电源，并及时报告相关人员；2. 如出现样品泄漏，应立即进行封堵，将有关人员撤离，采取相应的紧急处置措施。
六、操作记录和数据处理1. 所有操作过程和结果应记录在操作日志中，包括样品名称、浓度、样品编号、色谱柱使用情况等；2. 将数据导出并进行统计和分析，得出相应的结论和建议。
FL2200仪器操作说明
福立FL2200-2高效液相色谱操作流程1.样品前处理。
请严格配制流动相、标样和样品溶液，具体注意事项看仪器使用说明书2.打开电脑电源，打开FL2200反控色谱工作站3.打开泵、自动进样器、柱温箱、检测器电源开关，仪器自动自检4.仪器自检完毕后直接进入工作界面，此时工作站上相应图标变得可操作5.设定泵A的流量为1mL/min，点击A【泵启动】，如果使用梯度泵，则先填写梯度程序。
此时泵图标由白色变成蓝色，表示泵工作6.设置柱温箱温度，点击【柱箱开】，柱箱自动升到设定温度7.设置检测器波长为实际分析样品所需波长8.设置自动进样器参数，自动进样器的位置参数在出厂时已经设置好，在此只需要设置与样品相关的参数即可9. 待基线稳定，进行进样操作，点击自动进样器启动，自动进样器根据我们实际设定值进行自动进样10. 做样结束，进行清洗A、仪器系统的清洗，如有必要，再执行以下清洗仪器做样完毕后，关闭检测器→停泵→把吸滤头放于甲醇：水=10：90的溶液中→打开“放空阀”→点击“清洗”→清洗2~5分钟→停泵→关闭“放空阀”→调节流量为1.00ml/min→启动泵→清洗系统30min（具体视柱子在冲洗时压力是否正常，如一般10%甲醇水清洗稳定的压力在10~11之间，要求色谱柱为[C18 4.6*250mm 5um]，如果大于该值，说明冲洗不完全，请继续清洗）→压力正常→把吸滤头放于纯甲醇中→冲洗30min（具体视柱子在冲洗时压力是否正常，如一般甲醇清洗稳定的压力在5~7之间，要求色谱柱为[C184.6*250mm 5um]，如果大于该值，说明冲洗不完全，请继续清洗）→清洗完毕→关闭泵电源。
B、清洗进样针、进样器做样完毕后，请及时清洗自动进样器进样针、进样器。
C、清洗柱塞杆做样结束后，定时间清柱塞杆，清洗柱塞杆一般用10%甲醇水溶液清洗30ml 11. 清洗完毕，关掉仪器和电脑的电源开关。
FL2200-型液相色谱仪标准操作规程
1.目的: 建立一个FL2200型液相色谱仪的标准操作规程, 以规范其操作。
2.范围: 本规程合用于本公司的FL2200型液相色谱仪标准操作。
3.职责:仪器操作者：负责该仪器的操作、清洁, 并及时向上级、计量管理员报告仪器的异常情况；仪器维护保养人: 负责仪器定期清洁、保养工作；计量管理员：负责维护该仪器的正常运营, 指导并协助培训仪器的操作、保养, 及时解决设备的异常情况。
4.操作程序:4.1: 基本规定4.1.1安装仪器的房间应通风良好,否则会引起中毒或不良刺激,也也许引起火灾,由于液相色谱仪所使用的溶剂大多是易燃且有毒的.4.1.2严禁在仪器附近吸烟,使用明火或其他火源,或安装其他任何发射或也许发射火花的设备,房间内应配备灭火装置或设备,以备紧急时防止火灾的发生.4.1.3房间内应配备自来水龙头或其他冲洗设备.假如溶剂进入眼睛或有毒溶剂溅到皮肤上,应立即用清洁的水冲洗.4.1.4避免在有腐蚀性气体或大量粉尘的地方安装本仪器,否则会影响仪器正常运转,并缩短仪器使用寿命.4.1.5实验室温度需控制在20℃左右,建议安装空调.4.1.6电源电压为交流220V,功率为200W;房间内有良好的接地线.4.2开机4.2.1开机前准备配制流动相,配好后用有机膜过滤并超声15分钟4.2.1.1配制乙腈:水=1:9；4.2.1.2配制乙腈:缓冲盐（称取2.18g辛烷磺酸钠和1.92柠檬酸溶解在1000ml娃哈哈水中）=1: 94.2.2打开泵、检测器和电脑, 启动工作站；设立检测样品所需的各种条件；点击新建,创建项目, 设立项目名称、样品名称、实验人等, 点下一步, 设定分析方法, 下一步, 设定仪器条件, 下一步, 设定检测器, 下一步, 设定仪器条件, 下一步, 项目创建结束, 完毕。
4.2.3上流动相停泵状态下→把不锈钢吸滤头放于10%乙腈水里→打开放空阀→点击“系统清洗”→5分钟后泵停止→关闭放空阀→按“泵启动”→10%乙腈水过渡20分钟→按“泵停止”→把不锈钢吸滤头放于流动相中→打开放空阀→点击系统清洗→5分钟后泵停止→关闭放空阀→点击“泵启动”→稳定30分钟→查看基线（点击工作站界面的开始, 然后立即点击取消）→等基线在此状态下成一稳定的直线, 说明已经走平→可直接进样。
P200Ⅱ高效液相色谱仪操作规程
P200Ⅱ高效液相色谱仪操作规程1、开机前的注意事项：1）查看仪器使用记录，了解仪器状况。
2）所有存放流动相和样品的容器必须经常清洗保持洁净，所有流动相、样品必须经过过滤；流动相必须充分的超声脱气。
3）未使用完的流动相如需继续使用必须重新过滤、脱气。
2、仪器准备操作规程1）打开P200Ⅱ高压恒流泵后部的电源开关，设定仪器操作参数。
启动高压恒流泵运行，待系统压力稳定后可准备更换流动相。
2）打开UV220Ⅱ紫外－可见检测器后部的电源开关，根据需要设定仪器操作参数。
待氘灯点亮后按下检测器前面板的自动回零键。
3）打开计算机和EC2000色谱数据工作站前面板的电源开关，并启动EC2000色谱数据工作站软件。
4）用5 : 95的甲醇:水置换系统中的甲醇：首先按下高压恒流泵前面板的停机键停止泵运行，然后将流动相的吸液过滤头从甲醇溶剂中取出放入5 : 95的甲醇:水溶剂瓶中；打开排空阀旋钮并按下运行键不放，快速排出液体约20毫升左右后再松开运行键并关闭排空阀。
待系统压力稳定、基线平稳后置换过程完毕。
5）用准备好的流动相置换系统中的5 : 95的甲醇:水，操作方法同上。
6）根据分析样品需要设定检测器的检测波长，等待系统压力和基线稳定后按下检测器前面板的自动回零按键。
即可准备进行样品分析。
3、样品分析操作规程1）将EC2000色谱数据工作站软件设定为等待采集状态。
2）将六通进样阀搬到取样位置，用进样器抽取适量过滤好的样品；将进样针插入进样阀底部。
缓慢将样品推入定量环；然后快速将进样阀搬至进样位置。
3）待样品各组分峰出完后可停止数据采集并保存色谱数据。
4、仪器维护操作规程1）样品分析工作完成后或是分析过程中更换分析样品种类时，将进样阀搬至进样位置；用仪器所配的进样口冲洗头用纯水自进样针孔冲洗进样阀，2）分析工作完成后重复仪器准备阶段第4）步操作：用5 : 95的甲醇:水冲洗仪器和柱子(如果分析试验使用的流动相中含有缓冲盐这一步操作是绝对不可省略的)。
FL2200液相色谱仪介绍
FL2200液相色谱仪介绍
高压输液泵工作界面(等度)
FL2200液相色谱仪介绍
高压输液泵工作界面(梯度)
FL2200液相色谱仪介绍
紫 外 检 测 器 工作模式
• 单波长检测模式：为最常用的模式，以某一特定波长为检测基础。
• 扫描检测模式：以某一段波长为检测范围，观察样品在这一段波长 上的紫外吸收变化。在此模式工作时，必须停止泵的运转。 •时间－波长程序模式：在检测过程中，波长可以根据设定的时间而 变化。 • 设定方式：进入开机界面后，按《1》号键进入单波长或时间－波 长模式，按《2》号键进入波长扫描模式
高压输液泵主要的特点和功能
•采用自动压力反馈技 术，当泵压力出现波 动时，控制泵的步进 电机转速，来补偿压 力的变化，保证输液
压力更稳定；
•采用流动相压缩率 补偿技术，保证在梯 度淋洗时，减少由于 流动相组份变化而引 起的混合液压缩率发 生变化而造成的流量 波动，保证流量更加 稳定；
FL2200液相色谱仪介绍
2003年10月17 日FL2200液相色 谱仪在北京第十 届BCEIA会议上 被评为金奖产品
ù ß º Ï
4.紫外检测器 5.溶剂箱
ø ¼ ù Ñ « § Ð »
£ ¢ æ ¨ù Ð · Á ©È Ë Ó 2002 V1.2
6.«Ò Å « Ï ¹ Å
2.· Ñ Ê Ò ª ß ¸ ä ¹ Ã
FULI FL2200 ß ¸ ä ¹ Ã · Ñ Ê Ò ª
Ë Ø Æ Ô Ð ¾ Ö ù ½ è à º ªÉ Ö ªä Ì ò Ê » ³ Ð ¨ú ¦ Ü · Ö ¸ Ä
FL2200液相色谱仪介绍
高压输液泵技术指标：
流量范围：0.001～9.999ml/min, 0.001～4.999ml/min （在压力为1～40Mpa时） 5.001～9.999ml/min （在压力为1～20Mpa时） 精度：ª0.3%RSD
浙江福立FL2200液相色谱仪操作规程和注意事项 (含原理图)
FL2200Ⅱ高效液相色谱仪操作规程和注意事项操作规程：1.样品前处理。
请严格按要求配制流动相、标样和样品溶液，具体注意事项看仪器使用说明书；2.打开电脑电源，打开FL2200反控色谱工作站；3.打开泵、自动进样器、柱温箱、检测器电源开关，仪器自动自检；4.仪器自检完毕后直接进入工作界面，此时工作站上相应图标变得可操作；5.设定泵A的流量为1mL/min，点击A【泵启动】，如果使用梯度泵，则先填写梯度程序。
此时泵图标由白色变成蓝色，表示泵工作；6.设置柱温箱温度，点击【柱箱开】，柱箱自动升到设定温度；7.设置检测器波长为实际分析样品所需波长；8.设置自动进样器参数，自动进样器的位置参数在出厂时已经设置好，在此只需要设置与样品相关的参数即可；9. 待基线稳定，进行进样操作，点击自动进样器启动，自动进样器根据我们实际设定值进行自动进样；10. 做样结束，进行清洗；A、仪器系统的清洗，如有必要，再执行以下清洗仪器做样完毕后，关闭检测器→停泵→把吸滤头放于甲醇：水=10：90的溶液中→打开“放空阀”→点击“清洗”→清洗2~5分钟→停泵→关闭“放空阀”→调节流量为1.00ml/min→启动泵→清洗系统30min（具体视柱子在冲洗时压力是否正常，如一般10%甲醇水清洗稳定的压力在10~11之间，要求色谱柱为[C18 4.6*250mm 5um]，如果大于该值，说明冲洗不完全，请继续清洗）→压力正常→把吸滤头放于纯甲醇中→冲洗30min（具体视柱子在冲洗时压力是否正常，如一般甲醇清洗稳定的压力在5~7之间，要求色谱柱为[C18 4.6*250mm 5um]，如果大于该值，说明冲洗不完全，请继续清洗）→清洗完毕→关闭泵电源。
B、清洗进样针、进样器做样完毕后，请及时清洗自动进样器进样针、进样器。
C、清洗柱塞杆做样结束后，定时间清柱塞杆，清洗柱塞杆一般用10%甲醇水溶液清洗30ml11. 清洗完毕，关掉仪器和电脑的电源开关仪器原理介绍1、色谱分析原理：使用外力使含有样品的流动相（气体、液体或超临界流体）通过一固定于柱或平板上、与流动相互不相溶的固定相表面。
液相(紫外)色谱仪操作规程
液相(紫外)色谱仪操作规程
1 、日常操作步骤
1.1 检查仪器各部件的电源线、数据线是否连接良好，检查仪器液路是否正常。
1.2打开稳压电源，打开液相各部件开关，放置好流动相。
1.3待仪器各部件自检通过，电脑开机，打开色谱在线工作站，设置好方法（检测波长、流速可修改），旋开泵开关，按“purge”键可以排除管路气泡，结束后旋回泵开关，开始走基线。
1.4在进样阀处于inject位置时，插入进样器，扳动进样阀手柄到load
位置，打入样品并快速将进样阀切换至inject位置，工作站将同步采集数据。
数据采集完成后，处理并保存图谱。
1.5按上述步骤继续进样，直到测试完成。
1.6进样结束后，关闭检测器电源，按pump键停泵，换上甲醇做流
动相，按pump键启动泵冲洗系统30min左右，用针筒抽取纯净水清洗进样口，停泵，关机，切断电源。
2、注意事项
2.1 所有流动相必须经过0.45μm的滤膜进行过滤，避免使用对不锈钢有腐蚀性的溶剂。
2.2 吸滤头定期清洗，保证液路通畅。
2.3 色谱柱必须与仪器连接好，减少死体积。
2.4使用缓冲盐做流动相时，实验结束后先用纯化水冲洗，再换成
甲醇清洗。
清洗时可关闭氘灯节省灯能量。
高效液相色谱仪紫外检测器使用说明书
2-7 2.3.3 控制面板··················································2-8 2.3.3.1 显示屏介绍··············································2-8 2.3.3.2 键盘功能介绍············································2-9
1.1.5 避免在有腐蚀性气体或大量粉尘的地方安装本仪器，否则会影响仪器的 正常运转，并缩短仪器的使用寿命。
1.1.6 实验室温度需控制在 20℃左右，建议安装空调。
1.2 对电源的要求
1.2.1 本仪器单元电源电压为交流 220V，功率为 200W。检查电源电压是否稳定， 电源的功率是否足够，如果不能满足要求，本仪器单元将不能正常工作。
I
FL2200 高效液相色谱仪紫外检测器
目录
第四章 仪器的操作················································4-1 4.1 准备·························································4-1 4.2 单波长模式的操作············································4-2 4.2.1 设定测量波长···············································4-2 4.2.2 设定响应时间···············································4-3 4.2.3 设定输出量程···············································4-3 4.2.4 输出信号调零···············································4-4 4.3 波长时间程序的操作···········································4-4 4.4 光谱扫描模式的操作···········································4-6 4.5 查找特征波长的操作·········································4-10 4.6 系统信息界面的操作·········································4-11
液相色谱仪器操作说明书
液相色谱仪器操作说明书一、仪器介绍液相色谱仪器（Liquid Chromatography System）是一种用于分离和分析化合物的重要实验工具。
本系统由液相色谱仪主机和相关配件组成，具有高效、快速、准确的特点。
本说明书将详细介绍液相色谱仪器的操作步骤及注意事项，以帮助用户正确、安全地操作仪器。
二、仪器操作步骤1. 系统准备在操作液相色谱仪器之前，确保仪器已连接电源并处于待机状态。
仔细检查仪器各部件是否完好无损、连接是否牢固。
2. 样品准备样品的准备是成功进行液相色谱分析的关键。
将样品溶解于适当的溶剂，并过滤以去除杂质。
确保样品浓度适中，以避免超出仪器检测范围。
3. 色谱柱安装a. 选择合适的色谱柱，根据样品性质和需求选择不同的填料材料。
b. 先打开色谱柱保护盖，再将色谱柱固定在仪器柱座上，确保柱座与色谱柱连接紧密。
c. 用十字扳手调节柱座的压力，使之适度且均匀。
4. 流动系统设置a. 连接色谱柱和进样口，确保连接部分密封良好。
b. 打开进样口，注射样品适量进入色谱柱。
注意避免空气进入，以免影响分析结果。
c. 设置良好的流速和温度，确保流动系统稳定。
5. 检测器设置a. 根据需要选择相应的检测器（如紫外可见光检测器、荧光检测器等）并连接到液相色谱仪器上。
b. 打开检测器电源，调节参数并校准，以确保仪器的准确性和灵敏度。
6. 分析参数设置a. 打开仪器操作界面，根据需要设置分析方法和参数。
b. 设置进样体积、流速、温度、检测波长等参数，以满足实验需求。
c. 点击确认并保存设置，开始运行分析。
7. 数据处理与分析仪器会自动采集分析数据，并显示在仪器屏幕上。
将数据导出至电脑，并使用相关软件进行数据处理和分析。
根据需要提取结果和生成报告。
三、注意事项1. 操作前应熟悉仪器的结构和功能，严格按照操作步骤进行操作，避免仪器损坏或分析结果失真。
2. 注意保持仪器的清洁，避免杂质污染样品和仪器部件。
3. 操作过程中应佩戴实验手套、护目镜等个人防护装备，确保人身安全。
液相色谱仪使用及维护方法 液相色谱操作规程
液相色谱仪使用及维护方法液相色谱操作规程液相色谱仪使用时要特别的注意：使用卡套柱时，两端的卡套应时刻连接在柱芯上。
不管您是平衡色谱柱或是清洗，任何时候都不能将卡套取下来，否则会造成填料的流失。
液相色谱柱使用注意：A．卡套柱的液相色谱仪使用时要特别的注意：使用卡套柱时，两端的卡套应时刻连接在柱芯上。
不管您是平衡色谱柱或是清洗，任何时候都不能将卡套取下来，否则会造成填料的流失。
液相色谱柱使用注意：A．卡套柱的安装（加预柱）1．将卡套架套入柱芯2．将两片夹套片嵌入柱芯的凹槽，使夹套高于柱芯3．将已套到柱芯上的卡套架向上推，直至高过夹套片4．将"子弹头"预柱放入卡套片内5．将卡套帽和卡套架旋在一起，然后用手拧紧6．然后依同样的次序连接好柱子的另一端B．平衡色谱柱反相色谱柱在经过出厂测试后是保存在乙腈/水中的。
请确定确保您所使用的流动相和乙腈/水互溶。
由于色谱柱在储存或运输过程中可能会干掉，因此在用流动相分析样品之前，应使用10－20倍柱体积的甲醇或乙腈平衡色谱柱；假如您所使用的流动相中含有缓冲盐，应注意用纯水"过渡"。
硅胶柱或极性色谱柱在经过出厂测试后是保存在正庚烷中的。
假如该色谱柱需要使用含水的流动相，请在使用流动相之前用乙醇或异丙醇平衡如何平衡色谱柱？平衡过程中，将流速缓慢地提高用流动相平衡色谱柱直到获得稳定的基线（缓冲盐或离子对试剂度假如较低，则需要较长的时间来平衡）色谱柱的再生进行色谱柱再生时，应使用一个谦价的泵，我们建议可以不使用您的高效液相色谱仪上的泵。
注意：在对NH2改性的色谱柱进行再生时，由于NH2可能成铵根离子的形式存在，因此应当在水洗后用0.1M的氨水冲洗，然后再用水冲洗至碱溶液完全流出。
假如简单的有机溶剂/水的处理不能够完全洗去硅胶表面吸附的杂质，用0.05M稀硫酸冲洗特别有效。
色谱柱的维护:1．使用预柱保护分析柱（硅胶在极性流动相/离子性流动相中有确定的溶解度）2．大多数反相色谱柱的pH稳定范围是2－7.5，尽量不超过该色谱柱的pH范围3．避开流动相构成及极性的猛烈变化4．流动相使用前必需经脱气和过滤处理5．假如使用极性或离子性的缓冲溶液作流动相，应在试验完毕柱子冲洗干净，并保存大乙腈中6．压力上升是需要更换预柱的信号—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
液体色谱仪使用说明书
液体色谱仪使用说明书使用说明书液体色谱仪一、引言液体色谱仪是一种广泛应用于化学、生物、制药和环境等领域的分析仪器。
本说明书将详细介绍液体色谱仪的使用方法、操作流程和注意事项，帮助用户正确使用色谱仪，确保分析结果的准确性和可靠性。
二、色谱仪概述液体色谱仪主要由以下部件组成：1. 主机：包括控制系统、泵浦、进样器、色谱柱和检测器等关键组件，用于控制液相流动、分离样品和检测分离后的成分。
2. 色谱柱：用于分离样品中的化合物。
根据需要选择合适的填料和柱型。
3. 检测器：用于检测样品分离后的成分。
常见的检测器有紫外-可见吸收检测器、荧光检测器和质谱检测器等。
三、操作流程以下是液体色谱仪的基本操作流程：1. 准备样品：按照分析要求，选择合适的样品，准备好所需的溶剂和标准品。
2. 进样：将样品溶解于适当的溶剂中，通过进样器将样品引入液相色谱系统。
确保进样器的连接稳固，避免样品泄漏。
3. 色谱条件设置：根据需要设置合适的色谱条件，包括流速、温度和梯度等。
确保色谱柱的稳定和系统的稳定性。
4. 分离过程：启动泵浦使溶液从色谱柱中流动，根据物质的亲和性和分配系数进行分离。
5. 检测：分离后的成分通过检测器进行检测与分析。
根据需要选择合适的检测器，并设置检测参数。
6. 数据处理：根据检测结果，进行数据分析和处理，生成报告或结果。
四、使用注意事项在使用液体色谱仪时，需要注意以下事项：1. 安全操作：使用人员应遵守实验室安全操作规程，佩戴安全防护装备，避免接触有害化学品和高温部件。
2. 仪器维护：定期对液体色谱仪进行维护和保养，清洁柱箱和检测器，检查泵浦的流量和压力等参数。
3. 色谱柱选择：根据分析对象的性质和要求选择合适的色谱柱，并避免杂质和样品残留对柱的损坏。
4. 色谱条件调试：根据需要优化色谱条件，平衡流速和温度，稳定系统的性能。
5. 校准和质量控制：定期进行色谱仪的校准和质量控制，确保仪器的准确性和重现性。
五、故障排除当液体色谱仪出现故障时，可以采取以下步骤进行排除：1. 检查连接：检查液相色谱系统的连接，确保连接紧固无松动和泄漏。
液相(紫外)色谱仪操作规程
液相(紫外)色谱仪操作规程
1 、日常操作步骤
1.1 检查仪器各部件的电源线、数据线是否连接良好，检查仪器液路是否正常。
1.2打开稳压电源，打开液相各部件开关，放置好流动相。
1.3待仪器各部件自检通过，电脑开机，打开色谱在线工作站，设置好方法（检测波长、流速可修改），旋开泵开关，按“purge”键可以排除管路气泡，结束后旋回泵开关，开始走基线。
1.4在进样阀处于inject位置时，插入进样器，扳动进样阀手柄到load
位置，打入样品并快速将进样阀切换至inject位置，工作站将同步采集数据。
数据采集完成后，处理并保存图谱。
1.5按上述步骤继续进样，直到测试完成。
1.6进样结束后，关闭检测器电源，按pump键停泵，换上甲醇做流
动相，按pump键启动泵冲洗系统30min左右，用针筒抽取纯净水清洗进样口，停泵，关机，切断电源。
2、注意事项
2.1 所有流动相必须经过0.45μm的滤膜进行过滤，避免使用对不锈钢有腐蚀性的溶剂。
2.2 吸滤头定期清洗，保证液路通畅。
2.3 色谱柱必须与仪器连接好，减少死体积。
2.4使用缓冲盐做流动相时，实验结束后先用纯化水冲洗，再换成
甲醇清洗。
清洗时可关闭氘灯节省灯能量。
液相色谱仪操作说明书
液相色谱仪操作说明书一、引言液相色谱仪是一种常用的分离分析仪器，广泛应用于药物、食品、环境等领域。
本操作说明书旨在提供液相色谱仪的正确使用方法和注意事项，帮助用户顺利完成分析实验。
二、安全注意事项1. 使用液相色谱仪前，请仔细阅读并理解操作说明书。
2. 在操作前，确保所需耗材和试剂已准备齐全。
3. 注意个人防护，佩戴实验室必要的防护设备，如实验手套和防护眼镜。
4. 避免与有毒、易燃、易爆等危险物质接触。
5. 使用前务必检查液相色谱仪的电气和机械部分是否完好，如有损坏请及时维修。
三、液相色谱仪的组成部分1. 注射器：负责样品进样。
2. 色谱柱：用于分离样品的成分。
3. 泵浦：提供流动相，并在色谱柱中形成流动相流动。
4. 检测器：检测样品的吸光度或荧光信号。
5. 数据处理系统：将检测信号转换成可视化的数据。
四、液相色谱仪的操作步骤1. 打开电源开关，并确保仪器的插头已接好地线。
2. 启动液相色谱软件，连接液相色谱仪与电脑。
3. 检查仪器的压力表、流量计和温度计的读数是否正常。
4. 检查色谱柱的连接情况，确保连接牢固。
5. 启动泵浦，调节流速至所需数值。
6. 根据实验要求，配置合适的流动相，并通过进样器将样品注入色谱柱。
7. 设置检测器的参数，如波长和增益等。
8. 点击软件上的“开始”按钮，开始记录检测数据。
9. 实验结束后，关闭泵浦和检测器，断开电源。
五、常见问题及解决方法1. 压力异常：检查泵浦的泵头和管路是否有堵塞，如有需要进行清洗或更换。
2. 峰形异常：检查色谱柱是否老化或污染，如有需要更换。
3. 检测器故障：检查检测器的灯源是否正常，需要更换则按照说明书进行操作。
六、维护保养1. 每周对仪器进行表面和内部的清洁，注意不可用含有酸、碱或有机溶剂的清洁剂。
2. 定期检查和更换色谱柱，避免柱老化和污染对分析结果的影响。
3. 常规维护保养由专业人员进行，确保液相色谱仪的稳定可靠性能。
七、实验安全事项1. 实验操作时应穿戴实验服并戴上实验帽。
液相色谱仪使用方法
液相色谱仪使用方法一、准备工作1.检查设备：确认液相色谱仪的主机、注射器、柱箱、检测器等设备是否正常工作，如有损坏或故障需及时修理或更换。
2.准备试剂：根据实验需求准备好所需的溶剂、标准样品和样品。
二、操作步骤1.系统准备(1)打开色谱仪电源，并等待主机启动。
(2)打开相关软件，连接色谱仪并选择所需分析方法。
(3)在柱箱中安装色谱柱，并正确连接流体管道。
(4)打开流体控制器，调节气压使液相流动平稳，确保柱箱和检测器处于正常工作状态。
2.样品预处理(1)将样品溶解于适当的溶剂中，并过滤以去除杂质。
(2)使用适当的色谱柱进行样品前处理，例如固相萃取、离子交换或凝胶过滤等。
3.样品注入(1)利用注射器将准备好的样品注入到色谱柱中。
(2)设置适当的注射量和流速，保证分离效果。
4.运行实验(1)调节检测器参数，例如波长、灵敏度等。
(2)启动液相色谱仪并开始运行实验。
(3)观察实时色谱图，根据需要调整柱温、流速等参数以优化分离效果。
5.数据处理(1)根据实验需求选择合适的数据处理方法，如峰面积计算、峰高计算等。
(2)确保数据记录和分析结果的准确性，并保存数据以备后续使用。
三、常见故障排除1.峰形异常：如果色谱图中的峰形不正常，可以先检查柱是否老化或污染，需要更换或清洗。
如果问题仍然存在，可以检查溶剂是否纯净，溶剂对柱的校正是否准确。
2.噪声干扰：如果检测器输出信号存在噪声干扰，可以检查流体管道是否有漏气问题，检查流速是否过高，尝试降低流速以减少噪声。
3.数据异常：如果实验数据与预期结果不符，可以检查注射量、流速和检测器参数等设置是否正确。
同时，还可以检查样品制备是否正确，是否存在干扰物质。
4.温度控制问题：柱箱温度对柱的分离效果有很大影响。
如果温度控制不准确，可以检查柱温传感器是否正确连接，检查温度控制器的设定值和测量值是否一致。
总结：液相色谱仪的使用方法包括准备工作、操作步骤和常见故障排除等。
正确操作液相色谱仪可以获得准确可靠的分析结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FL2200Ⅱ高效液相色谱仪操作规程和注意事项操作规程：
1.样品前处理。
请严格按要求配制流动相、标样和样品溶液，具体注意事项看仪器使用说明书；
2.打开电脑电源，打开FL2200反控色谱工作站；
3.打开泵、自动进样器、柱温箱、检测器电源开关，仪器自动自检；
4.仪器自检完毕后直接进入工作界面，此时工作站上相应图标变得可操作；
5.设定泵A的流量为1mL/min，点击A【泵启动】，如果使用梯度泵，则先填写梯度程序。
此时泵图
标由白色变成蓝色，表示泵工作；
6.设置柱温箱温度，点击【柱箱开】，柱箱自动升到设定温度；
7.设置检测器波长为实际分析样品所需波长；
8.设置自动进样器参数，自动进样器的位置参数在出厂时已经设置好，在此只需要设置与样品相关
的参数即可；
9. 待基线稳定，进行进样操作，点击自动进样器启动，自动进样器根据我们实际设定值进行自动进
样；
10. 做样结束，进行清洗；
A、仪器系统的清洗，如有必要，再执行以下清洗
仪器做样完毕后，关闭检测器→停泵→把吸滤头放于甲醇：水=10：90的溶液中→打开“放空阀”
→点击“清洗”→清洗2~5分钟→停泵→关闭“放空阀”→调节流量为1.00ml/min→启动泵→清洗系统30min（具体视柱子在冲洗时压力是否正常，如一般10%甲醇水清洗稳定的压力在10~11之间，要求色谱柱为[C18 4.6*250mm 5um]，如果大于该值，说明冲洗不完全，请继续清洗）→压力正常→把吸滤头放于纯甲醇中→冲洗30min（具体视柱子在冲洗时压力是否正常，如一般甲醇清洗稳定的压力在5~7之间，要求色谱柱为[C18 4.6*250mm 5um]，如果大于该值，说明冲洗不完全，请继续清洗）→清洗完毕→关闭泵电源。
B、清洗进样针、进样器
做样完毕后，请及时清洗自动进样器进样针、进样器。
C、清洗柱塞杆
做样结束后，定时间清柱塞杆，清洗柱塞杆一般用10%甲醇水溶液清洗30ml
11. 清洗完毕，关掉仪器和电脑的电源开关
仪器原理介绍
1、色谱分析原理：使用外力使含有样品的流动相
平板上、与流动相互不相溶的固定相表面。
利用
样品中各组份在两相（固定相、流动相）中具有
不同程度的作用(吸附作用、分配作用)。
与固定
相作用强的组份随流动相流出的速度慢，反之，
与固定相作用弱的组份随流动相流出的速度快。
由于流出的速度的差异，使得混合组份最终形成
各个单组份的“带(band)”或“区(zone)”，对
依次流出的各个单组份物质可分别进行定性、定
量分析。
1906年，Tsweet发现色谱分离现象
2、高效液相色谱法是在经典色谱法的基础上，引用了气相色谱的理论，在技术上，流动相改为高压
输送;色谱柱是以特殊的方法用小粒径的填料填充而成，从而使柱效大大高于经典液相色谱（每米
塔板数可达几万或几十万）；同时柱后连有高灵敏度的检测器，可对流出物进行连续检测。
3、高效液相色谱（HPLC）是目前应用最多的色谱分析方法，高效液相色谱系统由流动相储液
体瓶、输液泵、进样器、色谱柱、检测器和记录器组成，其整体组成类似于气相色谱，但
是针对其流动相为液体的特点作出很多调整。
HPLC的输液泵要求输液量恒定平稳；进样系
统要求进样便利切换严密；由于液体流动相粘度远远高于气体，为了减低柱压高效液相色
谱的色谱柱一般比较粗，长度也远小于气相色谱柱。
HPLC应用非常广泛，几乎遍及定量定
性分析的各个领域。
