1、环网柜，构成环网供电结构所使用的开关柜，是从用
途进行定义的。
2、
3、2、进线柜，指一段母线的供电来源开关柜，在中压环
网结构中，多使用负荷开关，因为很多时候不需要保护功能，也有使用断路器的。
4、3、出线柜，指一段母线为负载供电的开关柜，在中压
环网结构中，可使用：负荷开关，如果是再往下级母线分配；熔断器+负荷开关组合电器，一般是用在小于
1600kVA的变压器保护；断路器，多用于大容量的变压器保护或其它比如电动机保护。
5、
6、4、计量柜，对供电的电量进行测量和记录的，简单说
就是用来收钱的电度表。
里面包括PT，CT和电度表。
国家电网公司的反措要求规定：
高压开关柜应选用“五防”功能完备的加强绝缘型产品，其外绝缘应满足以下条件：
1）空气绝缘净距离：≥125mm（对12kV），≥360mm （对40.5kV）；
2）爬电比距：≥18mm/kV（对瓷质绝缘），≥20mm/kV （对有机绝缘）。

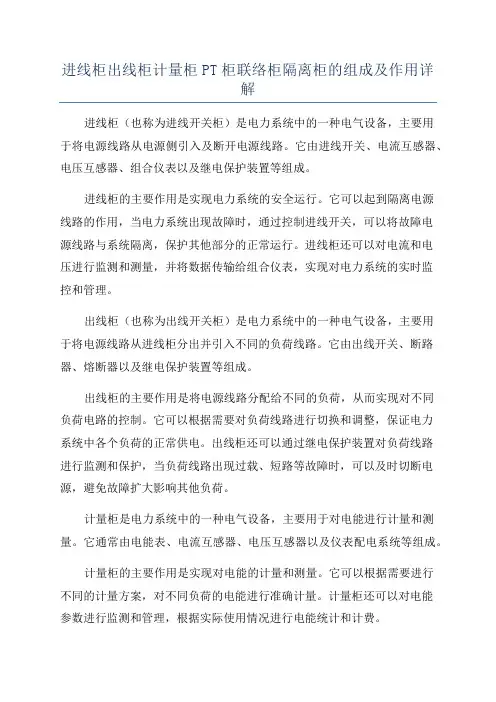

进线柜出线柜计量柜PT柜联络柜隔离柜的组成及作用详解
进线柜出线柜计量柜PT柜联络柜隔离柜的组成及作用详解进线柜（也称为进线开关柜）是电力系统中的一种电气设备，主要用于将电源线路从电源侧引入及断开电源线路。
它由进线开关、电流互感器、电压互感器、组合仪表以及继电保护装置等组成。
进线柜的主要作用是实现电力系统的安全运行。
它可以起到隔离电源线路的作用，当电力系统出现故障时，通过控制进线开关，可以将故障电源线路与系统隔离，保护其他部分的正常运行。
进线柜还可以对电流和电压进行监测和测量，并将数据传输给组合仪表，实现对电力系统的实时监控和管理。
出线柜（也称为出线开关柜）是电力系统中的一种电气设备，主要用于将电源线路从进线柜分出并引入不同的负荷线路。
它由出线开关、断路器、熔断器以及继电保护装置等组成。
出线柜的主要作用是将电源线路分配给不同的负荷，从而实现对不同负荷电路的控制。
它可以根据需要对负荷线路进行切换和调整，保证电力系统中各个负荷的正常供电。
出线柜还可以通过继电保护装置对负荷线路进行监测和保护，当负荷线路出现过载、短路等故障时，可以及时切断电源，避免故障扩大影响其他负荷。
计量柜是电力系统中的一种电气设备，主要用于对电能进行计量和测量。
它通常由电能表、电流互感器、电压互感器以及仪表配电系统等组成。
计量柜的主要作用是实现对电能的计量和测量。
它可以根据需要进行不同的计量方案，对不同负荷的电能进行准确计量。
计量柜还可以对电能参数进行监测和管理，根据实际使用情况进行电能统计和计费。
PT柜（也称为电压互感器柜）是电力系统中的一种电气设备，主要用于降低电压并对电压进行测量。
它通常由电压互感器、电压继电器以及继电保护装置等组成。
PT柜的主要作用是对高压电力系统的电压进行降低和测量，使其达到人体安全范围内，以便对电压进行监测和管理。
它可以将高电压信号转化为低电压信号，提供给电压继电器进行保护和控制。
联络柜是电力系统中的一种电气设备，主要用于实现各个电力设备之间的互连和通信。
高压配电箱的组成和作用
高压配电箱的组成和作用高压配电箱是电力系统中的重要设备之一，其主要作用是将来自变电站的高压电能转化为低压电能供给用户使用。
下面将从组成和作用两个方面，对高压配电箱进行详细介绍。
一、组成高压配电箱主要由进线柜、计量柜、出线柜、补偿柜、断路器等组成。
1. 进线柜：进线柜是高压配电箱的入口，负责将来自变电站的高压电能引入配电箱内。
进线柜通常包括接地开关、刀闸、隔离开关等元件，起到隔离高压电源的作用。
2. 计量柜：计量柜用于对进入配电箱的电能进行测量和计量。
计量柜内部设置有电能表、电压表、电流表等仪表，用于记录电能的消耗情况，方便后续的电能管理和计费工作。
3. 出线柜：出线柜是高压配电箱的出口，负责将低压电能输出给用户。
出线柜通常包括多个回路，每个回路都配备有熔断器或断路器，以保护用户设备的安全运行。
4. 补偿柜：补偿柜用于对配电系统中的功率因数进行调整。
在电力系统中，功率因数是衡量电能利用效率的重要指标。
补偿柜内设置有电容器等元件，可以对功率因数进行补偿，提高系统的电能利用效率。
5. 断路器：断路器是高压配电箱中的重要保护装置。
它具有过载保护、短路保护和接地保护等功能，可以在电路异常时及时切断电源，保护设备和人员的安全。
二、作用高压配电箱在电力系统中起到了至关重要的作用。
1. 电能分配：高压配电箱将来自变电站的高压电能转化为低压电能，并按照用户需求进行分配。
它能够满足不同用户对电能的需求，确保电力供应的稳定性和可靠性。
2. 电能计量：高压配电箱内设置了计量柜，可以对进入配电箱的电能进行准确测量和计量。
这对于电力管理部门来说是非常重要的，可以通过对电能的计量，实现对电能的监控和管理，为合理使用电能提供依据。
3. 电能保护：高压配电箱内的断路器等保护装置能够对电路异常情况进行及时切断电源，保护设备和人员的安全。
在电力系统中，电路异常可能会导致设备损坏、火灾等严重后果，高压配电箱的保护功能能够有效避免这些问题的发生。
环网柜_精品文档
环网柜1. 什么是环网柜？环网柜是电力配电网中的一种重要设备，用于对电能进行分配和保护。
它是配电系统中的关键节点，将高压电网与低压电网连接起来，并提供对电能进行监测、控制和保护的功能。
2. 环网柜的主要组成部分环网柜由高压室、中压室和低压室组成。
高压室主要用于接受来自电网的高压电能，并将其转换为中压电能。
中压室是环网柜的核心部分，主要用于将中压电能分配到各个低压室，同时监测和控制电能的流动。
低压室则将中压电能转换为供给用户使用的低压电能。
3. 环网柜的工作原理环网柜通过组合开关、保护装置和仪表等设备，实现对电能的分配、保护和控制。
当电网供电时，高压室中的断路器将电能转换为中压电能，并通过中压室将其分配到各个低压室。
低压室中的断路器将中压电能转换为低压电能，并将其供给用户使用。
同时，环网柜中的保护装置监测电能的运行状态，当出现故障时能够及时切断电路，保护电网和用电设备的安全运行。
4. 环网柜的功能和特点环网柜具有以下功能和特点：- 电能分配与保护：环网柜能够将电能从高压电网分配到低压电网，并在电网出现故障时切断电路，保护电网和用电设备的安全运行。
- 监测与控制：环网柜中的仪表能够实时监测电能的运行状态，并通过控制开关等设备对电能进行控制。
- 自动化运维：环网柜可以与配电自动化系统相连，实现远程监测和远程控制，提高运维效率和电网的可靠性。
- 灵活可选配置：环网柜的配置可以根据实际需求进行灵活选择，以适应不同的电力配电系统。
5. 环网柜的应用领域环网柜广泛应用于城市低压配电网、工业园区、商业综合体等领域。
它是电力供电系统中的必备设备，为电能分配、保护和控制提供了重要支持。
6. 环网柜的发展趋势随着智能电网的建设和电力供需结构的变化，环网柜也在不断发展。
未来，环网柜将更加智能化和自动化，能够通过物联网技术进行远程监测和远程控制，提高电网的可靠性和运维效率。
另外，环网柜还将更加节能环保，采用更高效的电能转换和控制技术，减少能源浪费和环境污染。

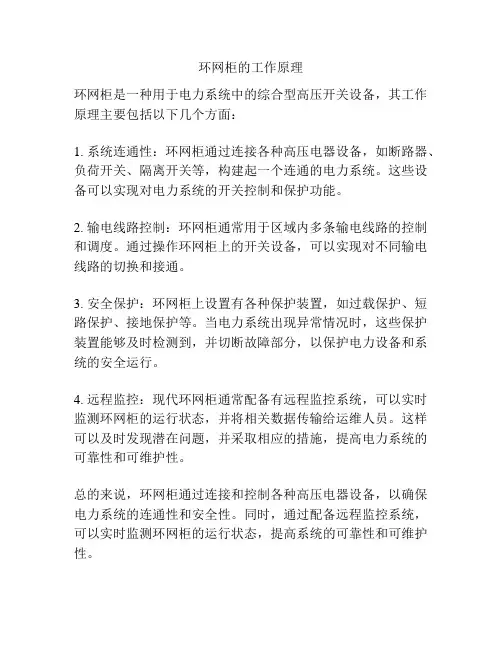

环网柜的工作原理
环网柜的工作原理
环网柜是一种用于电力系统中的综合型高压开关设备，其工作原理主要包括以下几个方面：
1. 系统连通性：环网柜通过连接各种高压电器设备，如断路器、负荷开关、隔离开关等，构建起一个连通的电力系统。
这些设备可以实现对电力系统的开关控制和保护功能。
2. 输电线路控制：环网柜通常用于区域内多条输电线路的控制和调度。
通过操作环网柜上的开关设备，可以实现对不同输电线路的切换和接通。
3. 安全保护：环网柜上设置有各种保护装置，如过载保护、短路保护、接地保护等。
当电力系统出现异常情况时，这些保护装置能够及时检测到，并切断故障部分，以保护电力设备和系统的安全运行。
4. 远程监控：现代环网柜通常配备有远程监控系统，可以实时监测环网柜的运行状态，并将相关数据传输给运维人员。
这样可以及时发现潜在问题，并采取相应的措施，提高电力系统的可靠性和可维护性。
总的来说，环网柜通过连接和控制各种高压电器设备，以确保电力系统的连通性和安全性。
同时，通过配备远程监控系统，可以实时监测环网柜的运行状态，提高系统的可靠性和可维护性。
一文带你了解：进线柜、计量柜、PT柜、出线柜、联络柜和隔离柜
一文带你了解：进线柜、计量柜、PT柜、出线柜、联络柜和隔
离柜
进线柜、计量柜、PT柜、出线柜、联络柜和隔离柜的作用是什么？想必大部分电气人员都非常清楚，但是对于刚刚入门的电气初学者来说就可能一脸懵逼了。
随着经济的发展，人们对电力资源的依赖性越来越强，为了满足社会生产生活的实际需要，越来越多的设备被应用到电力系统当中，高低压开关柜就是其中之一，它实现了电气与机械的统一，影响着电能的有效分配，其结构设计以及工艺特点会对电气性能水平造成较为直接的影响，因此在供配电系统中高低压开关柜占有首要位置，是不可缺少的一部分，它的主要作用就是保护电能的输送以及电网的正常运行。
下面本文就来讲一讲进线柜、计量柜、PT柜、出线柜、联络柜和隔离柜的组成及作用。
进线柜、母联柜、pt柜等作用
3、PT柜：把大电压变成小电压，便于测量、保护等。4、出线柜：又称馈线柜，由它把电输送给变压器或者其他用电设备。5、电容柜：也就是电容出线柜，由它把电送到电容器组（TBB柜）。线联隔离柜不是一定需要的，是否需要根据安装情况确定：隔离的作用只有两个，一是为了检修方便，因为10KV系统供电范围大，变电所一半一半检修时，如果没有隔离柜，则在母联开关位置，要么上柱头有电，要么下柱头有电，无法检修彻底地；二是为了翻母排使用，母联位置A/B两段母线如果都接入一个母联柜，母排截面大或根据数多时可能接不下，所以装隔离柜来转接。
样是进线柜，只是低压而已。从低压母线引出的开关柜，同样是出线柜。计量柜是电能计量柜(箱)的简称，是电能计量装置的一种。安装在用户处的电能计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。当发现电能计量装置故障时，应及时通知电能计量技术机构进行处理。贸易结算用电能计量装置故障，应由供电企业的电能计量技术机构依照《中华人民共和国电力法》及其配套法规的有关规定进行处理。计量柜的设计与安装：一、计量柜的配置方面10kV及以下供电的用户，应配置全国统一标准的电能计量柜(箱)。35 kV供电的用户，宜配置全国统一标准的电能计量柜(箱)。二、计量安全措施方面计量柜(箱)及二次回路连接部位，必须能够可靠地加装封印，且加封部位设计科学合理，不留空隙；对老型计量装置，要在确保计量安全措施的前提下，逐步进行技术改造。三、互感器选用与配置1、计量柜(箱)必须配置专用电流互感器。2、不宜选用多抽头变比电流互感器。3、进线柜的继电保护及电流表应另单独配置电流互感器。
高压配电系统详解、什么是进线柜、计量柜、馈电柜
高压配电系统详解、什么是进线柜、计量柜、馈电柜一、建筑强电系统主要分为三部分•高压配电系统•低压配电系统•建筑防雷与接地系统1.高压系统的概念高压就是电压等级为1000V及以上的电压即为高压。
高压主要分为三类：发电电压：6KV、10kv、15kv等输送电压：35kv、110kv、220kv、380kv、500kv等区域电压：6kv、10kv等电力系统的概念是：由发电、输电、变电、配电、用电的设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体。
高压系统的负荷分类高压用电负荷分为：一级负荷、二级负荷、三级负荷。
一级负荷：是指突然中断供电将造成重大政治影响、人身伤亡和重大经济损失的用电单位。
包括：中央与国家的办公机构、国家级的大会堂、国际候机厅、省级以上的大型体育场馆、大型商场、重要交通、通信枢纽等属于一级供电负荷。
一级负荷的供电方式主要有两种：1、分别由两个不同的发电厂引来的两路高压线路供电。
2、由两个不同的区域变电站引来的两路高压线路供电。
这两个区域变电站的上一级可以出自同一发电厂。
二级负荷：是指突然断电会造成人员伤亡和重大经济损失、造成公共场所秩序混乱和严重影响生产的用电单位。
包括：市县级医院、三星级的宾馆酒店、高档写字楼、高档住宅区、大型工矿企业等均属于二级供电负荷。
二级负荷的供电方式主要有两种：1、两路高压线路来自于同一区域变电站的不同高压开关或不同母线段。
2、一路专用高压供电，配备发电机组、UPS或EPS电源。
三级负荷：即不属于一级和二级的供电用户均属于三级负荷。
供电方式：单路高压进线，无需配备发电机、UPS或EPS电源。
一、二级负荷常用的高压配电方案主要有以下两种：高压配电的主要设备有：1、进线隔离柜：即内置高压隔离开关，保证高压电器及装置在检修工作时的安全。
2、高压进线柜：即内置高压断路器，主要是分断、闭合电路，有继电保护功能。
3、压变柜：即内置电压互感器，是将10kV电压变换成100V,提供仪表和二次控制回路的操作电源。
什么是进线柜、计量柜、馈电柜及高压配电详解
什么是进线柜、计量柜、馈电柜及⾼压配电详解⼀、强电系统主要分为三部分§ ⾼压配电系统§ 低压配电系统§ 防雷与接地系统1.⾼压系统的概念⾼压就是电压等级为1000V及以上的电压即为⾼压。
⾼压主要分为三类：发电电压：6KV、10kv、15kv等输送电压：35kv、110kv、220kv、380kv、500kv等区域电压：6kv、10kv等电⼒系统的概念是：由发电、输电、变电、配电、⽤电的设备及相应的辅助系统组成的电能⽣产、输送、分配、使⽤的统⼀整体。
⾼压系统的负荷分类⾼压⽤电负荷分为：⼀级负荷、⼆级负荷、三级负荷。
⼀级负荷：是指突然中断供电将造成重⼤政治影响、⼈⾝伤亡和重⼤经济损失的⽤电单位。
包括：中央与国家的办公机构、国家级的⼤会堂、国际候机厅、省级以上的⼤型体育场馆、⼤型商场、重要交通、通信枢纽等属于⼀级供电负荷。
⼀级负荷的供电⽅式主要有两种：1、分别由两个不同的发电⼚引来的两路⾼压线路供电。
2、由两个不同的区域变电站引来的两路⾼压线路供电。
这两个区域变电站的上⼀级可以出⾃同⼀发电⼚。
⼆级负荷：是指突然断电会造成⼈员伤亡和重⼤经济损失、造成公共场所秩序混乱和严重影响⽣产的⽤电单位。
包括：市县级医院、三星级的宾馆酒店、⾼档写字楼、⾼档住宅区、⼤型⼯矿企业等均属于⼆级供电负荷。
⼆级负荷的供电⽅式主要有两种：1、两路⾼压线路来⾃于同⼀区域变电站的不同⾼压开关或不同母线段。
2、⼀路专⽤⾼压供电，配备发电机组、UPS或EPS电源。
三级负荷：即不属于⼀级和⼆级的供电⽤户均属于三级负荷。
供电⽅式：单路⾼压进线，⽆需配备发电机、UPS或EPS电源。
⼀、⼆级负荷常⽤的⾼压配电⽅案主要有以下两种：⾼压配电的主要设备有：1、进线隔离柜：即内置⾼压隔离开关，保证⾼压电器及装置在检修⼯作时的安全。
2、⾼压进线柜：即内置⾼压断路器，主要是分断、闭合电路，有继电保护功能。
3、压变柜：即内置电压互感器，是将10kV电压变换成100V,提供仪表和⼆次控制回路的操作电源。
几种配电柜的介绍及作用
1、隔离柜：也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入。
主要是和外部电源隔开。
2、进线柜：内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有。
3、PT柜：把大电压变成小电压，便于测量、保护等。
4、出线柜：又称馈线柜，由它把电输送给变压器或者其他用电设备。
5、电容柜：也就是电容出线柜，由它把电送到电容器组（TBB 柜）。
进线柜：指一段母线的供电来源开关柜。
母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合。
出线柜：指一段母线为负载供电的开关柜，带下级用电设备PT柜：安装计量装置及互感器。
电容柜：一般接在系统主母线上的电容器柜，做集中无功补偿。
隔离柜：主要作用断开后分段母线，现实机械断点聚优柜：过电压抑制柜（聚优柜）就是PT、避雷器柜，采取加大氧化锌避雷器阀片尺寸和PT中性点与地之间加装开关，就“可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平”及“可同时消除系统中的谐振过电压、断线过电压”等等。
（目前普遍认为是一种技术欺骗的说法）进线柜顾名思义就是总电源接入柜，一般有双电源的情况下，进线柜有两个，互为备用，中间以联络柜相连即母联柜，母联柜可以实现两段共用任何一路电源，也可以单独分开供电，互有连锁，PT柜做检测电流电压等参数用，里面一般装有电压互感器和电流互感器，我们称为PT，出线柜，当然就是电源供出了，可以供给终端，也可以供给另一路配电柜应用场所，电容柜，一般式用来补偿电网无功功率用，一般电网的无功功很低，用电容柜后可以是我们的设备的功率因数接近1，电容柜一般在进线柜旁安装，隔离柜应该是装隔离开关的电气柜，具体就看内部元器件了。
环网柜工作原理
环网柜工作原理
环网柜是一种用于配电系统的设备，工作原理如下：
1. 电源输入：环网柜可以接收来自电网的电力输入，通常是通过电缆连接。
2. 分配电流：环网柜内部设有断路器或开关装置，可以将电流分配给不同的电路或负载。
3. 保护功能：环网柜通常还配备了各种保护装置，例如过载保护、短路保护和接地保护等。
这些保护装置可以监测电流的变化，并在发生故障时自动切断电路，以保护负载设备和电气系统的安全。
4. 控制和监测：环网柜还具有控制和监测功能，可以通过内部的控制装置对电力系统进行远程控制和监视。
例如，可以实现远程开关操作、参数调整和故障诊断等。
5. 通信功能：环网柜通常也具备通信接口，可以与其他配电系统设备进行通信，例如配电变压器、发电机组、SCADA系统等。
6. 其他特点：环网柜通常具有紧凑的设计和可靠的结构，可以适应各种工作环境和应用场景。
同时，环网柜还具备防火、防尘、防震等特点，以确保设备的可靠运行和安全性。
总之，环网柜通过分配电流、提供保护、实现控制和监视等功
能，可以有效管理和维护配电系统的运行，确保电力供应的安全和稳定。
出线柜的的原理
出线柜的的原理
出线柜是指用于分配、控制和保护电能的电力配电装置。
其主要原理是将进线电源通过开关、保护器和仪表等电器元件进行分配和控制，最终将电能送到各个终端设备。
出线柜的主要组成部分包括进线柜、配电柜和出线柜。
1. 进线柜：进线柜是将电源电能引入到出线柜中的部分，通常包括进线开关、电能表、电压互感器等装置。
进线开关：用于控制进线电流的通断，保证电能的安全供应。
电能表：用于测量用电设备的用电量，起到计量作用。
电压互感器：用于降低高压电源的电压值，以适应低压电器元件的工作要求。
2. 配电柜：配电柜是将进线电能在出线柜中进行分配和控制的部分，通常包括断路器、熔断器、接触器、过载保护器等装置。
断路器：用于控制配电路线的通断，能够可靠地切断电路中的电流，防止因故障造成的损坏。
熔断器：用于过载保护的装置，能够在电流过大时熔断，保护设备和线路的安全。
接触器：用于控制电路中的电流通断，常用于控制电动机、照明设备等。
过载保护器：用于检测电路中的过电流，当电流超过设定值时，能够切断电流，防止电气设备受到损坏。
3. 出线柜：出线柜是将电能送达各个终端设备的部分，通常包括插座、开关、连接器等装置。
插座：用于连接电气设备的电源接口，提供电能给终端设备使用。
开关：用于控制终端设备的通断。
连接器：用于连接电缆和设备端子，提供电能传输的通道。
整个出线柜系统通过各个部分的配合和协调，实现了对电能的高效分配、控制和保护，确保了电力系统的稳定运行和用电设备的安全使用。
出线柜计量柜母联柜等各种柜作用
出线柜、计量柜、母联柜等各柜作用1、电源进线柜：主电源进线，（总进线柜）装有主断路器。
2、出线柜：配电系统的出线开关柜，带下级用电设备。
3、计量柜：对供电的电量进行测量和记录的，简单说就是用来收钱的电度表。
（里面装有PT、CT和电度表）。
4、母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合5、PT柜：安装计量装置及互感器。
6、电容柜：一般接在系统主母线上的电容器柜，做集中无功补偿，一般与进线柜并列安装（系统有PT柜，应是高压系统，低压系统不设PT柜--PT柜相当于一个降压变压器，只需低压电流互感器；但电容器柜在高压系统很少用，高压电容器很难做，常见的是在低压侧做集中补偿）。
7、联络柜：联络柜的作用:1、联络柜是用来在几台变压器所带的几排低压柜联络用的，即当一台变压器出现故障是可以用另外一台来带另外几排的低压柜。
2、从运行方式上来讲，正常状态下，联络断开，两台变压器独立运行。
当其中一台出现故障时，断开其总路开关，合上联络开关，其负荷供电由另一台提供保障。
8、环网柜（开关柜）：环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。
9、电池柜：相当于电池，储存电源。
电池柜有2个作用：一：做后备操作电源。
二：做为合闸电源的主力电源。
开关合闸时需要一个非常大的电流，靠整流电路是无法满足合闸线圈需要的，而蓄电池有允许短时大电流放电的特性，正好弥补了整流电路的不足，使合闸回路能可靠动作。
10、直流屏（充电屏）：把交流电源转换成直流电。
组成部分：充电柜-充电模块-监控模块-电池组11、变频柜：普通的动力柜或控制柜由传统拖动方式改为变频拖动方式。
简而言之：应用变频器拖动动力装置的控制柜。
12、高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6kV~550kV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
进线柜出线柜的作用和区别
进线柜出线柜的作用和区别
进线柜，就是从外部引进电源的开关柜。
一般是从供电网引入10kV电源，10kV电源经过开关柜将电能送到10kV母线，这个开关柜就是进线柜。
35—110kV及以上电压等级的变电站，进线柜均所指为变压器低压（10kV）开关柜。
即由变压器低压侧输出连接至10kV母线的初始端的第一个柜：称为进线柜，也称为变低进线柜。
进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流，由于该开关柜所联接的是主变与低压侧负荷输出，就显其作用的重要所在。
在继电保护方面当主变低压侧母线或断路器发生故障时，要靠变压器低压侧的过流保护跳开进线柜开关来切除故障。
低压侧母线故障要也靠主变压器低压侧的后备保护来切除进线柜开关。
变压器差动保护动作也切除变压器低压侧断路器即进线柜。
110kV变电站，变低进线柜的开关参数选用有别于其它开关柜的参数。
其额定电流：3150A～4000A、额定开断电流31.5～40kA。
10kV母联开关柜与进线柜参数相同。
出线柜，就是从母线分配电能的开关柜。
从10kV母线经开关柜送至电力变压器，这个开关柜就是10kV的出线柜之一。
在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。
这些低压开关柜都是出线柜。
如果从就近引入低压系统，则进线接入的低压开关柜同样是进线柜，只是低压而已。
从低压母线引出的开关柜，同样是出线柜。
所以，进线柜也有高压进线柜、低压进线柜，同样的，出线柜也分高压出线柜和低压出线柜。
环网柜进线柜、出线柜、联络柜、PT柜、计量柜、提升柜。
环网柜进线柜、出线柜、联络柜、PT柜、计量柜、提升柜。
进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV母线，这个开关柜就是进线柜组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件进线柜作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。
因此进线柜具备了保护、计量、监控等可以实现更多综合功能。
进线柜进线柜的相关保护装置电源进线端的保护:1.备自投装置，即备用电源自动投入装置。
2.防雷保护装置3.过电压，欠电压保护4.涌流保护：当断路器带负荷合闸是，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。
涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证短路器带负荷可靠跳闸。
5.速断保护，过流保护6.零序保护，接地保护8.重合闸装置、9.低周保护（低频减载保护）计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。
安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。
计量柜PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器PT柜作用：1、电压测量，提供测量表计的电压回路2、可提供操作盒操作电源3、每段母线过电压保护器的装设4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件接线方式：Vv接线、Y，yn接线、YN,yn接线出线柜出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是10KV的出线柜之一出线柜组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护盒接通断开支路电源的作用。
不同类型电控柜的作用
不同类型电控柜的作用电控柜是电力系统建设中非常重要的一款设备，电控柜设计的不同，所产生的作用效果也就不同。
不同类型的电控柜，具有不同的特点。
下面介绍几种常见的低压电器电控柜类型，看看它们分别有什么作用。
一、进线柜这个电控柜设计用来从电网上接受电能，也就是从进线到母线。
一般来说安装有断路器、电流互感器、电压互感器、隔离开关等元件。
受电柜是用于主电源进线，连接的顺序依次是母线刀闸、开关、线路刀闸。
二、计量柜计量柜也就是电能计量柜，属于电能计量装置的一种。
在低压的状态下，配备三个电流互感器，另外还会配备一块有功率电表和一块无功率电表，如果是大功率的设备，电控柜设计了一个锁扣式接触器、一个单片机组成的预付系统，方便计量用电量。
三、联络柜联络柜的一般作用是联络母线，通常情况下是母线分段用以联络两根母线。
电控柜设计时，会有两台或两台以上的变压器，每台变压器带有若干配电柜，其中的一台变压器出现故障以后，合上联络柜的开关，就可以实现故障变压器所连带的配电柜不会发生停电的现象。
从运行方式上来说，正常状态下，联络断开，两台变压器会独立运行，当其中一台出现故障的时候，断开其总路开关，合上联络开关，负荷供电就会由另一台设备提供供电保障。
四、双电源互投柜双电源互投柜主要是用于电源互投，在一个路线停电的状态下，通过双电源互投柜里的电路互投会引入另一路电源，这样就不会让用电设备产生断电的现象。
一般来说，都是采用的自动切换的方式，切换的时间比较短。
五、配电柜配电柜就是给设备送电的电控柜，一般来说会出现在配电柜系统中，将电能输送到用电单位或者用电设备。
电控柜设计中还有电动机控制中心，它的主要作用是用于电机的开启和停止的控制，另外还能够控制电机的位置和运行速度，在电机发生故障的时候，能够进行故障检测和故障诊断，非常方便快捷。
