电力基础知识入门

电力基础知识入门

接线方式
运行方式
• 星形接线:简单、可靠,适用于低压系统
• 单端供电:只有一个电源供电
• 三角形接线:稳定性能好,适用于高压系统
• 双端供电:有两个电源供电,可靠性高
• 环形供电:多个电源供电,可靠性高
03
电力负荷与需求侧管理
电力负荷的分类与特性
电力负荷的分类
电力负荷的特性
• 工业负荷:工厂、矿山等
预防措施
应急处理
• 设备维护:定期检查、维护和更新设备
• 应急预案:制定应急预案,明确处理流程
• 制度建设:完善管理制度,提高管理水平
• 救援队伍:组建救援队伍,提高应急能力
• 培训教育:提高员工安全意识和技能
• 信息沟通:加强与相关部门的沟通协调
07
电力技术与行业发展趋势
电力技术的发展现状与趋势
• 规律性:受季节、时间等因素影响
• 商业负荷:商场、酒店等
• 波动性:受突发事件、气候等因素影响
• 居民负荷:家庭、学校等
• 可预测性:通过历史数据预测未来负荷
• 公共设施负荷:医院、交通等
电力负荷的预测方法与技巧
预测方法
• 统计学方法:基于历史数据的线性回归等
• 机器学习方法:神经网络、支持向量机等
• 智能化电网:利用信息技术,提高电力系统的运行和管理水平
• 分布式发电:鼓励分布式发电,提高能源利用效率
展望
• 低碳发展:实现能源转型,降低碳排放
• 技术创新:推动电力技术的创新和发展
• 市场改革:深化电力市场化改革,提高能源利用效率
谢谢观看
T H A N K Y O U F O R WATC H I N G
Docs

(完整版)电力系统的基础知识

(完整版)电力系统的基础知识
2. 完成转换的实体包括火电厂、水电 厂、核电厂、 风力发电厂、潮汐发电厂、地热发电厂等。
❖ 火力发电:
▪ 燃料在锅炉中燃烧,水变成高温高压水蒸气推 动汽轮机旋转,带动发电机发电。
• 按水蒸气温度压力分:中低压发电厂,高压发电厂 ,超高压发电厂,亚临界压力发电厂,超临界压力 发电厂;超超临界压力发电厂
动力系统:电力系统加上各类型发电厂中的动力部分就是动力系统。
电网调度
应用服务器
数据采集和传输
RTU
RTU
RTU
发电
输电
变电
配电
用电
❖ 电力网:
❖ 按电压等级的高低、供电范围的大小的分 类
▪ 地方电力网:电压等级在35kV及以下,供电半 径在20~50km以内
▪ 区域电力网:电压等级在35kV以上(一般为 110kV~220kV),供电半径超过50km,联系 较多发电厂的网络
▪ 水能可储蓄和调节。 ▪ 发电不污染环境。 ▪ 建设投资大、工期长,受自然条件限制。
建设中的水电站
❖ 核电:
▪ 核反应堆中发生核反应发热,水烧成高温高压 水蒸气推动汽轮机,带动发电机发电。
• 按照反应堆形式分:
– 压水堆核电站 – 沸水堆核电站(现在发生事故的日本福岛第一核电站) – 重水堆核电站(如中国秦山III期核电站) – 快堆核电站 – 石墨气冷堆电站
▪ 远距离输电网:电压等级为330kV~500kV的网 络,其主要任务是把远处发电厂生产的电能输 送到负荷中心,同时还联系若干区域电力网形 成跨省、跨地区的大型电力系统
电力网:
按电压等级分类: ➢ 低压网:电压等级在1kV以下; ➢ 中压网:1~10kV; ➢ 高压网:高于10kV、低于330kV; ➢ 超高压网:低于750kV; ➢ 特高压网:1000kV及以上。

电力基础知识

电力基础知识

1.1.1 TN-C 系统
• 具有三条相线(L1,L2,L3),一条保护中性线(PEN),即三相四线系统, 称谓TN-C 系统。 • 整个系统的中性线N 与保护线PE 是合一的。见图2 所示的PEN 线, 在这种系统中由于电气设备的外壳接到保护中性线PEN 上,当一相 绝缘损坏与外壳相连短路时,则由该相线、设备外壳、保护中性线形 成闭合回路。这时,电流一般来说是比较大的,从而引起保护器件 (空气开关)动作,使故障设备脱离电源线。 • TN-C 系统由于是将保护线与中性线合一的,所以通常适用于三相负 荷比较平衡,且单相负荷容量较小的场所。中性线(N)兼做保护线PE, PEN 线重复接地(一般距离50米要重复接地一次)。该系统一般用 在建筑物变电/供电区域场所。
6、中性线(N)与零线的区别:
从一般意义(或俗称)上看,二者无区别,可 以认为零线就是中性线。 理解一:严格来讲,中性线(N)区别于零线,零 线正常情况下要通过电流以构成单相线路中电流的 回路,而三相系统中,三相自成回路,正常情况 (三相平衡)下中性线是无电流的。 理解二:(1)低压侧星形接法的配电变压器,其三 相线圈的公共点称为中性点,由中性点引出的导线即 中性线。 (2)如果发电机和变压器中性点是接地的,则这时 的中性点称为零点,此时的中性线也可称为“零线”。
(3)逻辑地 电子设备中各级电路电流的传输、信息转换要 求有一个参考的电位,这个电位还可防止外界电磁 场信号的侵入,常称这个电位为“逻辑地”。这个 “地” 可能是电子设备的金属机壳、底座、印刷电路板上 的地线或建筑物内的总接地端子、接地干线等;逻 辑地可与大地接触,也可不接触,而“电气地”必 须 与大地接触。
电 力 基 础 知 识
一、基本概念
1、三相四线制:在低压配电网中,输电线路 一般 采用三相四线,其中三条线路分别代表L1、L2、 L3三相,另一条是中性线N,故称三相四线制。

关于电力的基本知识

关于电力的基本知识

1.电是什么?答:有负荷存在和电荷变化的现象。

电是一种和重要的能源。

2.什么叫电场?答:带电体形成的场,能传递带电体之间的相互作用。

3.什么叫电荷?答:物体或构成物体的质点所带的正电或负电。

4.什么叫电位?答:单位正电荷在某点具有的能量,叫做该点的电位。

5.:什么叫电压?它的基本单位和常用单位是什么?答:电路中两点之间的电位差称为电压。

它的基本单位是伏特。

简称伏,符号v,常用单位千伏(kv),毫伏(mv) 。

6.什么叫电流?答:电荷在电场力作用下的定向运动叫作电流。

7.什么叫电阻? 它的基本单位和常用单位是什么?答:电流在导体中流动时,要受到一定的阻力,,这种阻力称之为导体的电阻。

它的基本单位是欧姆,简称欧,符号表示为Ω,常用的单位还有千欧( kΩ ),兆欧(mΩ )8.什么是导体?绝缘体和半导体?答:很容易传导电流的物体称为导体。

在常态下几乎不能传导电流的物体称之为绝缘体。

导电能力介于导体和绝缘体之间的物体称之为半导体。

9.什么叫电容? 它的基本单位和常用单位是什么?答:电容器在一定电压下储存电荷能力的大小叫做电容。

它的基本单位是法拉,符号为F,常用符号还有微法(MF),微微法拉(PF),1F=106MF=1012MMf(PF) 。

10.什么叫电容器?答: 储存电荷和电能(电位能)的容器的电路元件。

11.什么是电感? 它的基本单位和常用单位是什么?答:在通过一定数量变化电流的情况下,线圈产生自感电势的能力,称为线圈的电感量。

简称为电感。

它的常用单位为毫利,符号表示为H,常用单位还有毫亨(MH) 。

1H=103MH12.电感有什么作用?答:电感在直流电路中不起什么作用,对突变负载和交流电路起抗拒电流变化的作用。

13.什么是容抗?什么是感抗?什么是电抗?什么是阻抗?他们的基本单位是什么?答:电容在电路中对交流电所起的阻碍作用称为容抗。

电感在电路中对交流电所起的阻碍作用称为感抗。

电容和电感在电路中对交流电引起的阻碍作用总称为电抗。

电力重要基础知识点

电力重要基础知识点

电力重要基础知识点
电力作为现代社会不可或缺的能源,对于我们的生活、工作和经济发展起着至关重要的作用。

在掌握电力相关知识之前,我们首先需要了解以下几个基础知识点。

1. 电的基本概念:电是由电子在导体中的运动产生的。

在导体中,电子受到电场力的作用而产生移动,形成电流。

电流的单位是安培(A)。

2. 电压与电流关系:电压是电势差的单位,代表了电流在电路中的推动力。

电压的单位是伏特(V)。

根据欧姆定律,电压与电流和电阻之间的关系可以用公式 V=IR 表示,其中 V 代表电压,I 代表电流,R代表电阻。

3. 电阻与电导:电阻是电流在电路中遇到的阻碍,阻碍电流通过的程度越大,电阻值越大。

电阻的单位是欧姆(Ω)。

相反,电导是电阻的倒数,代表导体对电流的导通能力。

电导的单位是西门子(S)。

4. 直流电与交流电:直流电是电流方向始终保持不变的电流,如电池产生的电流。

交流电是电流方向周期性变化的电流,如家庭用电和工业用电。

5. 电能与功率:电能是电力消耗的量度,也是电流通过导体时所做的功的量度。

电能的单位是瓦时(W·h)或千瓦时(kW·h)。

功率则表示单位时间内消耗或产生的电能,是电能的速率。

功率的单位是瓦特(W)。

这些是电力重要的基础知识点,对于理解电力的概念、原理以及在日常生活中的应用非常重要。

在进一步学习和应用电力知识时,我们可
以深入了解电路、电源、发电机、变压器等相关的概念和原理,以更好地理解和应用电力技术。

电力 基础知识

电力 基础知识

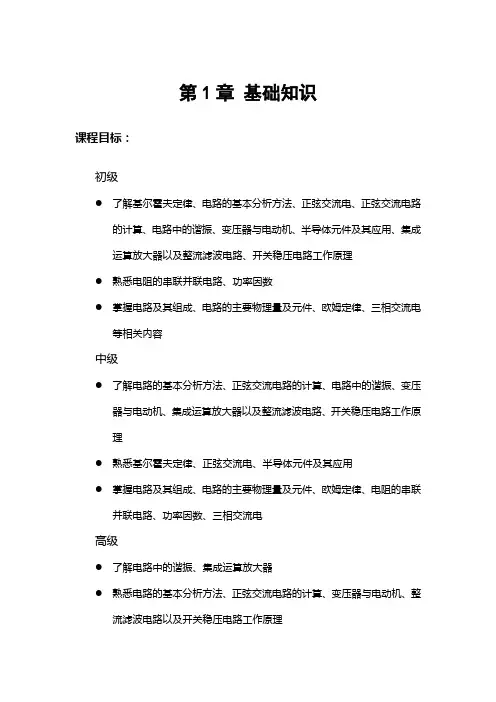

第1章基础知识课程目标:初级●了解基尔霍夫定律、电路的基本分析方法、正弦交流电、正弦交流电路的计算、电路中的谐振、变压器与电动机、半导体元件及其应用、集成运算放大器以及整流滤波电路、开关稳压电路工作原理●熟悉电阻的串联并联电路、功率因数●掌握电路及其组成、电路的主要物理量及元件、欧姆定律、三相交流电等相关内容中级●了解电路的基本分析方法、正弦交流电路的计算、电路中的谐振、变压器与电动机、集成运算放大器以及整流滤波电路、开关稳压电路工作原理●熟悉基尔霍夫定律、正弦交流电、半导体元件及其应用●掌握电路及其组成、电路的主要物理量及元件、欧姆定律、电阻的串联并联电路、功率因数、三相交流电高级●了解电路中的谐振、集成运算放大器●熟悉电路的基本分析方法、正弦交流电路的计算、变压器与电动机、整流滤波电路以及开关稳压电路工作原理●掌握电路及其组成、电路的主要物理量及元件、欧姆定律、电阻的串联并联电路、功率因数、三相交流电、基尔霍夫定律、正弦交流电、半导体元件及其应用1.1 直流电路1.1.1 电路及其组成把一些电器设备或元件,按其所要完成的功能,用一定方式连接而成的电源通路称为电路。

一个完整的电路是由电源、负载和中间环节(包括开关和导线等)三部分组成。

电源是将非电能如化学能、机械能和原子能等转换为电能,并向电路提供能量;负载是指电路中能将电能转换为非电能的用电设备,如电灯、电动机和电热器等;中间环节是指将电源连接成闭合电路的导线、开关设备和保护设备等,也经常接有测量仪表或测量设备。

如图1.1(a )所示是按实物做出的手电筒电路的示意图,它由干电池(电源)、小灯泡(负载)和开关(中间环节)三部分组成。

图1.1 简单电路电路的作用有两类:一是可以实现能量的传输与转换,其典型实例是电力系统中发电机将其它形式的能量转换为电能,再通过变压器和输电线路将电能输送给用户的用电设备,这些用电设备再将电能转换为机械能、热能、光能或其它形式的能量,图1.1(a )、(b )就是一个简单电路;二是可以实现信号的传输和转换,例如无线电通信电路和检测电路。

电力基础知识

电力基础知识

1、什么叫电磁环网?对电网运行有何弊端?什么情况下还不得不保留?答:电磁环网是指不同电压等级运行的线路,通过变压器电磁回路的联接而构成的环路。

电磁环网对电网运行主要有下列弊端:1)、易造成系统热稳定破坏。

如果在主要的受端负荷中心,用高低压电磁环网供电而又带重负荷时,当高一级电压线路断开后,所有原来带的全部负荷将通过低一级电压线路(虽然可能不止一回)送出,容易出现超过导线热稳定电流的问题。

2)、易造成系统动稳定破坏。

正常情况下,两侧系统间的联络阻抗将略小于高压线路的阻抗。

而一旦高压线路因故障断开,系统间的联络阻抗将突然显著地增大(突变为两端变压器阻抗与低压线路阻抗之和,而线路阻抗的标么值又与运行电压的平方成正比),因而极易超过该联络线的暂态稳定极限,可能发生系统振荡。

3)、不利于经济运行。

500kV与220kV线路的自然功率值相差极大,同时500kV线路的电阻值(多为4×400mm2导线)也远小于220kV线路(多为2×240或1×400mm2导线)的电阻值。

在500/220kV环网运行情况下,许多系统潮流分配难于达到最经济。

4)需要装设高压线路因故障停运后联锁切机、切负荷等安全自动装置。

但实践说明,安全自动装置本身拒动、误动影响电网的安全运行。

一般情况中,往往在高一级电压线路投入运行初期,由于高一级电压网络尚未形成或网络尚不坚强,需要保证输电能力或为保重要负荷而又不得不电磁环网运行。

2、常用母线接线方式有何特点?答:1)、单母线接线:单母线接线具有简单清晰、设备少、投资小、运行操作方便且有利于扩建等优点,但可靠性和灵活性较差。

当母线或母线隔离开关发生故障或检修时,必须断开母线的全部电源。

2)双母线接线:双母线接线具有供电可靠,检修方便,调度灵活或便于扩建等优点。

但这种接线所用设备多(特别是隔离开关),配电装置复杂,经济性较差;在运行中隔离开关作为操作电器,容易发生误操作,且对实现自动化不便;尤其当母线系统故障时,须短时切除较多电源和线路,这对特别重要的大型发电厂和变电所是不允许的。

电力基础知识大全精选

电力基础知识大全精选

电力基础知识大全精选引言电力是现代社会不可或缺的资源,它为我们的生活和工业生产提供了重要的支持。

要了解电力,我们需要了解一些基础知识。

本文将向您介绍一些电力的基础知识,包括电流、电压、电阻、功率和电路等内容。

1. 电流电流是电荷在电路中流动的现象。

单位是安培(A)。

电流的方向从正极流向负极,由正电荷向负电荷流动。

电流可以通过导体中的自由电子流动,自由电子在导体中呈现出类似液体流动的特性。

2. 电压电压是电路中电流流动的推动力。

单位是伏特(V)。

电压的大小表示了每单位电荷所具有的能量。

在电路中,电压可以通过电源提供,例如电池或电源插座。

3. 电阻电阻是电流流动中的阻碍因素。

单位是欧姆(Ω)。

电阻受限制电流的流动,将电能转化为热能。

电阻的大小取决于材料的导电能力和截面积。

常见的电阻包括电阻器和导线。

4. 功率功率是描述电路中能量转化速度的量。

单位是瓦特(W)。

功率可以通过电压和电流的乘积计算得出。

高功率表示能量转化速度快,低功率则表示能量转化速度慢。

5. 电路电路是由电流、电压和电阻组成的系统。

根据电流的流动方式,电路可以分为直流电路和交流电路。

直流电路中电流的方向是恒定的,交流电路中电流的方向会周期性地改变。

在电路中还有一些重要的元件,例如电阻器、电容器和电感器。

电阻器用于调节电流的大小,电容器用于存储电荷,电感器用于存储磁场能量。

6. 电压和电流的关系根据欧姆定律,电压、电流和电阻之间存在线性关系。

欧姆定律的公式为:V = I * R其中,V表示电压,I表示电流,R表示电阻。

这个公式说明了当电压或电阻增大时,电流也相应地增大或减小。

7. 安全性注意事项当涉及到电力时,安全是非常重要的。

以下是一些注意事项:•在处理电器时,务必断开电源。

•不要将电线暴露在潮湿的环境中。

•不要使用受损的电线或插座。

•不要过载插座,并合理使用插座和延长线。

•避免电线过热,定期检查电线的状态。

结论通过本文,我们了解了一些关于电力的基础知识,包括电流、电压、电阻、功率和电路等内容。

电力基础知识

电力基础知识

习惯上,将有带动发电机转动的动力部分、发电机、升压变电所、输电线路、降压变电所和负荷等环节构成的整体成为动力系统。

由各类降压变电所、输电线里和生涯变电所组成的电能传输和分配的网络成为电力网。

由发电机、电力网和负荷组成的统一体成为电力系统。

利用固体、液体、气体燃料的化学能来生产电能的的工厂。

利用河流所蕴藏的水能资源来生产电能的工厂。

可分为堤坝式和引水式电厂。

还有核电厂、风力发电、地热发电、潮汐发电、太阳能发电等。

3、 6、 10、 35 、 63 、 110、 220、 330 、 500、 750kV,均为三相交流系统的线电压。

由以上可知,当输送功率一定时,线路的电压越高,线路中通过的电流就越小,所用导线的截面就可以减小,用于导线的投资可以减少,而且线路中的功率损耗、电能损耗也就会相应降低。

因此大容量、远距离输送电能要采用高压输电。

电压越高,要求线路的绝缘水平也就越高;线路杆塔投资增大,输电走廊加宽,变压器、电力设备等的投资也增加。

根据经验,电力系统输电额定电压等级中相邻的两个电压之比,在电压为 110kV 以下是一般为 3 倍左右,在 110kV 以上时宜在 2 倍左右。

理论上,用电设备的额定电压应和电网的额定电压相一致。

实际上,由于输送电能时在线路和变压器等元件上产生的电压损失,会使线路上各处的电压不相等,使各点的实际电压偏离额定电压。

即线路首端的电压将高出额定电压 5% ,线路末端的电压会低于额定电压 5%。

因为发电机总是接在线路的首端,因此它的额定电压应比电网的额定电压高 5% ,用于补偿电网上的电压损失。

在电力系统中,变压器具有发电机和用电设备的双重性。

因此规定:变压器一次绕组的额定电压等于电网的额定电压;若变压器一次绕组直接与发电机出线端相连是,其一次绕组的额定电压应与发电机的额定电压相同;变压器二次绕组的额定电压是指变压器空载运行是的电压。

因此规定,二次绕组的额定电压应比同级电网的额定电压高 10% 。

电力基础知识

电力基础知识
图 年最大负荷曲线
日有功负荷曲线
a)折线图 b)梯形图
全年时间负荷曲线:或称年负荷持续曲线。
图2-3 全年时间负荷曲线的绘制 a)夏季典型日负荷曲线 b)冬季典型日负荷曲线 c)全年时间负荷曲线
(三)与负荷曲线有关的物理量
1.年最大负荷和年最大负荷利用小时数
年最大负荷Pmax :指全年中消耗电能最多的半小时的平均
电力用户
或者说:由发电厂、电力网和电力用户就构成了电力系统。
电力系统设备分类: 一次设备:发电、输电、变电、配电、 用电等
二次设备:测量、监视、控制、继电保 护、自动化、通信等
二、电力网
电力网络是由变压器、电力线路等变换、输送、分配
电能设备所组成的部分。
电力网络组成: 各电压等级的输电线路和各种类型的变电所连接而成。
PN
P30 K d PN Q30 P30 tan 2 2 S30 P30 Q30 I 30 S30 3U N 式中,P30 、 Q30、 S30的单位分别为kW、kvar、kVA;Kd为需
要系数,可查表。
(三)、按逐级计算法确定企业的计算负荷
2.平均负荷与负荷系数
平均负荷Pav:电力负荷在一定时间t内平均消耗的功率,即
Wt Pav t
年平均负荷为:
Wa Pav 8760
负荷系数 α:平均负荷与最大 负荷的比值,即
图 年平均负荷
Pav Pmax
α越大,负荷曲线越平坦,负荷波动越小。
3、计算负荷的意义
一般中小截面导体的发热时间常数τ 通过负荷的统计计算求出的、用以按发热条件选择导体和电气设备的一个 为10min以上,而导体通过电流达到 假想的持续负荷值,称为计算负荷,用Pc(或Qc 稳定温升的时间大约为3τ~4τ,即载 、Sc 、 Ic )表示。 流导体大约经半小时(30min)后可 达到稳定温升值

电力基础知识

电力基础知识

电力基础知识电力基础知识电力是现代生活不可或缺的基础能源,人们日常生活和工业化生产都需要电力支持。

本文将介绍一些基本的电力知识。

一、电流、电压和电阻电流是(单位:安培A)是一种电荷的流动,比如说,通过电线时的电荷流动就是电流。

电压(单位:伏特V)是一种电场的强度,描述电荷满足负极和正极间的吸引和排斥的强度。

电阻(单位:欧姆Ω)是一种物质对于电流流动的阻抗,阻碍电流的流动。

它们的关系可以用欧姆定理来描述:电流等于电压除以电阻。

二、电力传输和分配电力可以从发电厂通过输电线路传输到不同的城市和地区。

在传输途中要面对能量损失和电压损失。

发电厂会将高压电力传回不同的接入点。

由于那些电压比较高,因此需要进行电力变压。

这些变压器包括了上升变压器和下降变压器。

高压输电线路会与城市和居民区域相连。

配电井和配电盘安装在不同的路灯和水井里。

这些盘子可以提供一些电力能量给消费者,而消费者就可以从这些盘子中接受适当程度的电力。

三、电力供应电力可以从公共电力网络或者太阳能和风能源供应器中供应。

太阳能和风能自然能够转换为电力,并且不会对环境造成污染,因此在现代社会中,可再生能源已经成为一种非常受欢迎的供电方式。

不过,太阳能和风能的供应也面临着夜间或没有风的时候缺乏电力的问题。

这个时候,还需要通过公共电力网络获得电力供应。

四、电力储存和管理当需求不足以达到供给时,就会产生电量超标问题。

当需求超过供给时,会引起黑出现的现象。

因此,人们会使用电力储存技术,用来缓冲电能之间的匹配。

电力公司使用电池和水泵等方式来储存电力能量。

电力管理公司通过监控电力数据并为客户提供售电和储能。

同时,通过负荷管理来平衡电力供应和需求之间的误差,以优化系统的效率。

电力是当今社会的不可或缺的基础能量,它已经成为人们日常生活中最重要的部分。

通过了解这些基本知识,可加强对电力的认知和理解水平,从而更好地利用和管理电力资源。

基础电力入门知识点总结

基础电力入门知识点总结

基础电力入门知识点总结一、电力基础知识1. 电力的概念电力是一种能量形式,通常指电能,是动力能量转换成电流的过程。

电力是生产、生活和科研中不可缺少的能源,广泛应用于电气设备、照明、交通、通讯、医疗等各行各业。

2. 电流、电压和电阻电流是电荷在电路中的移动,单位是安培(A)。

电压是电力的驱动力,单位是伏特(V)。

电阻是电路中抵抗电流流动的障碍,单位是欧姆(Ω)。

这三者是电路中最基本的电性质,它们之间的关系可以用欧姆定律来描述,即电流等于电压与电阻的比值,I=V/R。

3. 直流电和交流电直流电和交流电是电力中的两种基本电流形式。

直流电流的方向是恒定的,而交流电不定期地改变方向。

直流电适用于许多电子设备和电工实验,而交流电适用于家庭用电和工业生产。

4. 电路基础电路是电流在导线中流动的路径,它由电源、导线、电器等组成。

电路可以分为并联电路和串联电路。

并联电路中元件是平行连接的,而串联电路中元件是依次连接的。

5. 电功率和电能电功率是电流通过一个元件时的能力大小,单位是瓦特(W)。

电能是电功率在一定时间内的累积,单位是千瓦时(kWh)。

电能是用来计量电力的量,家庭和企业通常按照电能来缴纳电费。

二、发电及输配电1. 发电原理发电是指将各种能源转换成电能的过程。

常见的发电方式包括火力发电、水力发电、核能发电、风力发电等。

无论采用何种方式,发电的基本原理都是利用转子在磁场中旋转产生感应电动势。

2. 发电机发电机是用来将机械能转换成电能的设备。

它由转子和定子两部分组成,通过转子的旋转在定子中感应出电动势,从而产生电流。

发电机的种类有交流发电机和直流发电机两种。

3. 输配电系统输配电系统是指将发电厂生产的电能通过输电线路送达各个用电点的过程。

输电系统主要由变电站、输电线路和配电系统组成。

变电站用来将发电厂产生的高压电能转换成适宜输送和使用的低压电能。

输电线路则是将电能从发电站输送到各个地方。

配电系统将输送到各用电点的电能分配到各个用户。

电力基本知识

电力基本知识
三哩岛(美国)
1979年3月28日
切尔诺贝利(乌克兰) 1986年4月26日
福岛(日本) 2011年3月11日
推动能源消费革命
7 电力需求侧管理先行
尽管因核电事故死亡的人 数远少于煤炭的矿难事故和交 通事故,但由于核事故具有一 定的后效性和扩散性,每一次 事故都增加了人们对核电安全 的担忧,甚至使人谈核色变, 因而给核电的发展势头带来负 面的冲击。
推动能源消费革命
10 电力需求侧管理先行
我国在战略上还要大力发展核电:
第一,发现和认识核能,是二十世纪人 类最伟大的科学成就之一。 第二,原理上,核裂变能是可以驾驭、 可以控制的;实践上,也已证明了这个 可控性。 第三,对每次核事故,经过仔细的、全 面的研究,对事故发生的具体原因、给 出的经验和教训,都有明确的结论。 推动能源消费革命 电力需求侧管理先行
推动能源消费革命 电力需求侧管理先行
1.2 新 能 源 对 我 国 可 持 续 发 展 的 作 用
能源分布远离负荷中心
我国一次能源与 用电需求分布极 不均衡 电力流主要由西 北、西南煤电、 水电基地流向东 部受端中心,输 电距离长、输送 容量大 多个大型受端中 心已经形成 未来随着能源开 发西移和北移速 度加快,大型能 源基地与能源消 费地之间的输送 距离越来越远, 能源输送的规模 越来越大 东北
新疆煤电基 地
西北
华北
西藏水电
西藏四川水电
华中
负 荷 中 心 负 荷 中 心
上海
华东
金沙江下 游水电
南方
台 湾
推动能源消费革命
电力需求侧管理先行
3、电力系统的特点和基本要求
• 2、 基本要求 • ⑴保证供电的可靠性
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、名词解释:1、三相交流电:由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统,叫三相交流电。

2、一次设备:直接与生产电能和输配电有关的设备称为一次设备。

包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

3、二次设备:对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。

如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。

4、高压断路器:又称高压开关,它不仅可以切断或闭合高压电路中的空载电流和负荷电流,而且当系统发生故障时,通过继电保护装置的作用,切断过负荷电流和短路电流。

它具有相当完善的灭弧结构和足够的断流能力。

5、负荷开关:负荷开关的构造秘隔离开关相似,只是加装了简单的灭弧装置。

它也是有一个明显的断开点,有一定的断流能力,可以带负荷操作,但不能直接断开短路电流,如果需要,要依靠与它串接的高压熔断器来实现。

6、空气断路器(自动开关):是用手动(或电动)合闸,用锁扣保持合闸位置,由脱扣机构作用于跳闸并具有灭弧装置的低压开关,目前被广泛用于500V 以下的交、直流装置中,当电路内发生过负荷、短路、电压降低或消失时,能自动切断电路。

7、电缆:由芯线(导电部分)、外加绝缘层和保护层三部分组成的电线称为电缆。

8、母线:电气母线是汇集和分配电能的通路设备,它决定了配电装置设备的数量,并表明以什么方式来连接发电机、变压器和线路,以及怎样与系统连接来完成输配电任务。

9、电流互感器:又称仪用变流器,是一种将大电流变成小电流的仪器。

10 、变压器:一种静止的电气设备,是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

11 、高压验电笔:用来检查高压网络变配电设备、架空线、电缆是否带电的工具。

12 、接地线:是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。

按部颁规定,接地线必须是25mm 2 以上裸铜软线制成。

13 、标示牌:用来警告人们不得接近设备和带电部分,指示为工作人员准备的工作地点,提醒采取安全措施,以及禁止微量某设备或某段线路合闸通电的通告示牌。

可分为警告类、允许类、提示类和禁止在等。

14 、遮栏:为防止工作人员无意碰到带电设备部分而装设备的屏护,分临时遮栏和常设遮栏两种。

15 、绝缘棒:又称令克棒、绝缘拉杆、操作杆等。

绝缘棒由工作头、绝缘杆和握柄三部分构成。

它供在闭合或位开高压隔离开关,装拆携带式接地线,以及进行测量和试验时使用。

16 、跨步电压:如果地面上水平距离为0.8m 的两点之间有电位差,当人体两脚接触该两点,则在人体上将承受电压,此电压称为跨步电压。

最大的跨步电压出现在离接地体的地面水平距离0.8m 处与接地体之间。

17 、相序:就是相位的顺序,是交流电的瞬时值从负值向正值变化经过零值的依次顺序。

18 、电力网:电力网是电力系统的一部分,它是由各类变电站(所)和各种不同电压等级的输、配电线路联接起来组成的统一网络。

19 、电力系统:电力系统是动力系统的一部分,它由发电厂的发电机及配电装置,升压及降压变电所、输配电线路及用户的用电设备所组成。

20 、动力系统:发电厂、变电所及用户的用电设备,其相间以电力网及热力网(或水力)系统连接起来的总体叫做动力系统。

二、选择题1、两只额定电压相同的电阻,串联接在电路中,则阻值较大的电阻(A )。

A、发热量较大B、发热量较小C、没有明显差别2、万用表的转换开关是实现(A )。

A、各种测量种类及量程的开关B、万用表电流接通的开关C、接通被测物的测量开关3、绝缘棒平时应(B )。

A、放置平稳B、使他们不与地面和墙壁接触,以防受潮变形C、放在墙角4、绝缘手套的测验周期是(B )。

A、每年一次B、六个月一次C、五个月一次5、绝缘靴的试验周期是(B )。

A、每年一次B、六个月一次C、三个月一次6、在值班期间需要移开或越过遮栏时(C )。

A、必须有领导在场B、必须先停电C、必须有监护人在场7、值班人员巡视高压设备(A )。

A、一般由二人进行B、值班员可以干其它工作C、若发现问题可以随时处理8、倒闸操作票执行后,必须(B )。

A、保存至交接班B、保存三个月C、长时间保存9、接受倒闸操作命令时(A )。

A、要有监护人和操作人在场,由监护人接受B、只要监护人在场,操作人也可以接受C、可由变电站(所)长接受10 、直流母线的正极相色漆规定为(C )。

A、蓝B、白C、赭11 、接地中线相色漆规定涂为(A )。

A、黑B、紫C、白12 、变电站(所)设备接头和线夹的最高允许温度为(A )。

A、85 ℃B、90 ℃C、95 ℃13 、电流互感器的外皮最高允许温度为(B )。

A、60 ℃B、75 ℃ C 、80 ℃14 、电力电缆不得过负荷运行,在事故情况下,10k V以下电缆只允许连续(C )运行。

A、1h 过负荷35 %B、1.5h 过负荷20 %C、2h 过负荷15 %15 、电力变压器的油起(A )作用。

A、绝缘和灭弧B、绝缘和防锈C、绝缘和散热16 、继电保护装置是由(B )组成的。

A、二次回路各元件B、各种继电器C、包括各种继电器和仪表回路17 、信号继电器动作后(C )。

A、继电器本身掉牌或灯光指示B、应立即接通灯光音响回路C、应是一边本身掉牌,一边触点闭合接通其它信号18 、线路继电保护装置在该线路发生故障时,能迅速将故障部分切除并(B )。

A、自动重合闸一次B、发出信号C、将完好部分继续运行19 、装设接地线时,应(B )。

A、先装中相B、先装接地端,再装两边相C、先装导线端20 、戴绝缘手套进行操作时,应将外衣袖口(A )。

A、装入绝缘手套中B、卷上去C、套在手套外面21 、某线路开关停电检修,线路侧旁路运行,这时应该在该开关操作手把上悬挂(C )的标示牌。

A、在此工作B、禁止合闸C、禁止攀登、高压危险三、填空题1、安全工作规程是中规定:设备对地电压高于250V 为高电压;在250V 以下为低电压;安全电压为36V 以下;安全电流为10mA 以下。

2、值班人员因工作需要移开遮栏进行工作,要求的安全距离是10k V时0.7 m ,35k V时1.0 m ,110k V时1.5 m ,220k V时3.0 m 。

3、雷雨天气需要巡视室外高压设备时,应穿绝缘靴,并不得接近避雷器、避雷针和接地装置。

4、遇有电气设备着火时,应立即将该设备的电源切断,然后进行灭火。

5、值班运行工的常用工具有钢丝钳、螺丝刀、电工刀、活板手、尖嘴钳、电烙铁和低压试电笔等。

6、在变压器的图形符号中Y表示三相线圈星形连接。

7、变电站(所)控制室内信号一般分为电压信号;电流信号;电阻信号。

8、在带电设备周围严禁使用、、和进行测量工作。

9、带电设备着火时应使用干粉、1211 、二氧化碳灭火器,不得使用泡沫灭火器灭火。

10 、变电站(所)常用直流电源有蓄电池、硅整流、电容储能。

11 、变电站(所)事故照明必须是独立电源,与常用照明回路不能混接。

12 、高压断路器或隔离开关的拉合操作术语应是拉开、合上。

13 、继电保护装置和自动装置的投解操作术语应是投入、解除。

14 、验电装拆接地线的操作术语是装设、拆除。

15 、每张操作票只能填写一个操作任务,每操作一项,做一个记号“√” 。

16 、已执行的操作票注明“ 已执行”。

作废的操作应注明“ 作废”字样。

这两种操作票至少要保存三个月。

17 、在晶体管的输出特性中有三个区域分别是截距、放大区和饱和区。

18 、在阻、容、感串联电路中,只有电阻是消耗电能,而电感和电容只是进行能量变换。

19 、变电站(所)倒闸操作必须由两人执行,其中对设备熟悉者做监护人。

20 、在倒闸操作中若发生疑问时,不准擅自更改操作票,待向值班调度员或值班负责人报告,弄清楚后再进行操作。

21 、在变电站(所)操作中,不填用操作票的工作的事故处理、拉合开关的单一操作、拉开接地刀闸或拆除全厂仅有的一组接地线。

22 、填写操作票,要包括操作任务操作顺序、发令人、操作人、监护人及操作时间等。

23 、高压设备发生接地故障时,人体接地点的安全距离:室内应大于4 m ,室外应大于8 m 。

24 、电流互感器一次电流,是由一次回路的负荷电流所决定的,它不随二次回路阻抗变化,这是与变压器工作原理的主要区别。

25 、变压器油枕的作用是调节油量、延长油的使用寿命。

油枕的容积一般为变压器总量的十分之一。

26 、变压器内部故障时,瓦斯继电器上接点接信号回路,下接地接开关跳闸回路。

27 、变压器的冷却方式有油浸自冷式、油浸风冷式、强油风冷式和强油水冷却式。

四、问答题1 、在那些情况下,操作前,必须进行核相?答:⑴、一切新安装、改装与系统有联络关系的设备和线路;⑵、进线检修;⑶、变压器检修、折装电缆引线接头或调整分接开关;⑷、系统电缆重做接线盒、电缆头、移动电缆及其它可能变换相别的作业时;⑸、PT 的二次回路接有同期回路,当检修PT 或变动二次回路须做假同期试验。

2、PT 运行中为什么二次不允许短路?答:PT 正常运行时,由于二次负载是一些仪表和继电器的电压线圈阻抗大,基本上相当于变压器的空载状态,互感器本身通过的电流很小,它的大小决定于二次负载阻抗的大小,由于PT 本身阻抗小,容量又不大,当互感器二次发生短路,二次电流很大,二次保险熔断影响到仪表的正确指示和保护的正常工作,当保险容量选择不当,二次发生短路保险不能熔断时,则PT 极易被烧坏。

3、CT 运行中二次为什么不允许开路?答:CT 经常用于大电流条件下,同时由于CT 二次回路所串联的仪表和继电装置等电流线圈阻抗很小,基本上呈短路状态,所以CT 正常运行时,二次电压很低,如果CT 二次回路断线则CT 铁芯严重饱和磁通密度高达1500 高斯以上,由于二次线圈的匝数比一次线圈的匝数多很多倍,于是在二次线圈的两端感应出比原来大很多倍的高电压,这种高电压对二次回路中所有的电气设备以及工作人员的安全将造成很大危险,同时由于CT 二次线圈开路后将使铁芯磁通饱和造成过热而有可能烧毁,再者铁芯中产生剩磁会增大互感器误差,所以CT 二次不准开路。

4、什么是电流保护,动作原理如何?答:当线路发生短路时,重要特征之一是线路中的电流急剧增大,当电流流过某一预定值时,反应于电流升高而动作的保护装置叫过电流保护,过电流保护的动作电流是按最大负荷电流来考虑的,其选择是靠阶梯形的时限来配合的。

5、什么叫速断保护,它有何特点?答:过电流保护启动电流是按照大于最大负荷电流的原则整定的,为了保证选择性,采取了逐级增加的阶梯形时限的特征,这样以来靠近电源端的保护装置动作时限将很长,这在许多情况下是不允许的。

相关文档
最新文档
