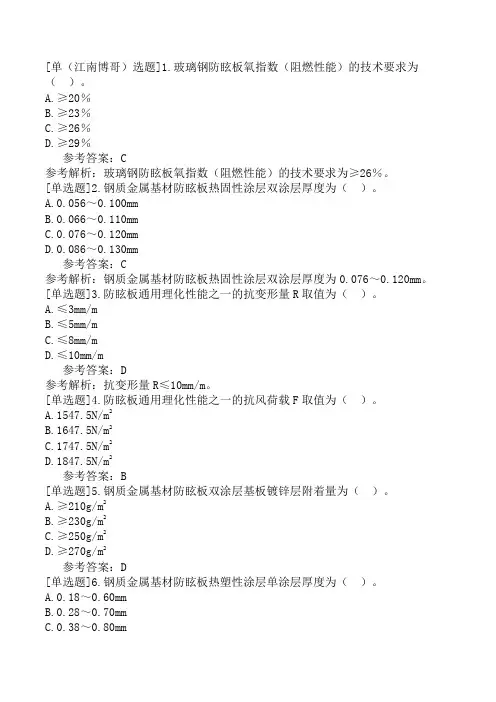

公路水运试验检测-交通工程第二篇【交通安全设施】-第6章-防眩设施
[单（江南博哥）选题]1.玻璃钢防眩板氧指数（阻燃性能）的技术要求为（）。
A.≥20％B.≥23％C.≥26％D.≥29％参考答案：C参考解析：玻璃钢防眩板氧指数（阻燃性能）的技术要求为≥26％。
[单选题]2.钢质金属基材防眩板热固性涂层双涂层厚度为（）。
A.0.056～0.100mmB.0.066～0.110mmC.0.076～0.120mmD.0.086～0.130mm参考答案：C参考解析：钢质金属基材防眩板热固性涂层双涂层厚度为0.076～0.120mm。
[单选题]3.防眩板通用理化性能之一的抗变形量R取值为（）。
A.≤3mm/mB.≤5mm/mC.≤8mm/mD.≤10mm/m参考答案：D参考解析：抗变形量R≤10mm/m。
[单选题]4.防眩板通用理化性能之一的抗风荷载F取值为（）。
A.1547.5N/m2B.1647.5N/m2C.1747.5N/m2D.1847.5N/m2参考答案：B[单选题]5.钢质金属基材防眩板双涂层基板镀锌层附着量为（）。
A.≥210g/m2B.≥230g/m2C.≥250g/m2D.≥270g/m2参考答案：D[单选题]6.钢质金属基材防眩板热塑性涂层单涂层厚度为（）。
A.0.18～0.60mmB.0.28～0.70mmC.0.38～0.80mmD.0.48～0.90mm参考答案：C参考解析：钢质金属基材防眩板热塑性涂层单涂层厚度为0.38～0.80mm。
[单选题]7.防眩板的固定螺孔直径中为（）。
A.5～7mmB.6～8mmC.7～9mmD.8～10mm参考答案：D参考解析：防眩板固定螺孔直径φ为8～10mm。
[单选题]8.防眩板通用理化性能之一的抗冲击性能要求冲击试验后，以冲击点为圆心，半径（）区域外，试样板体无开裂、剥离等破坏现象。
A.6mmB.8mmC.10mmD.12mm参考答案：A参考解析：抗冲击性能要求以冲击点为圆心，半径6mm区域外，试样表面或板体无开裂、剥离或其他破坏现象。

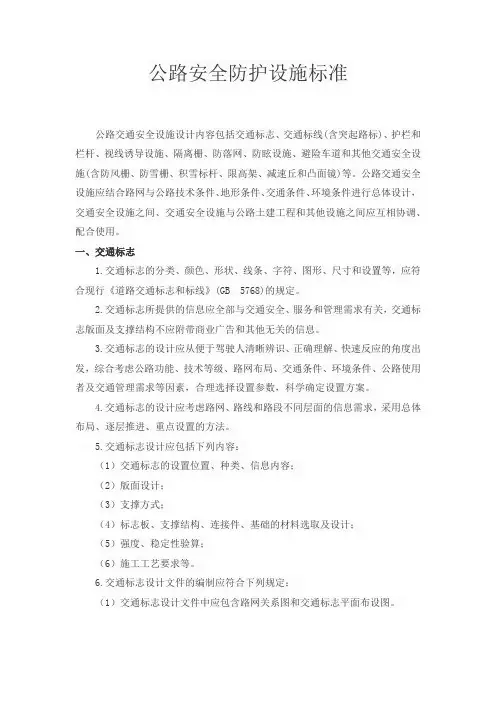

公路安全防护设施标准
