基础防雷接地验收检查要点

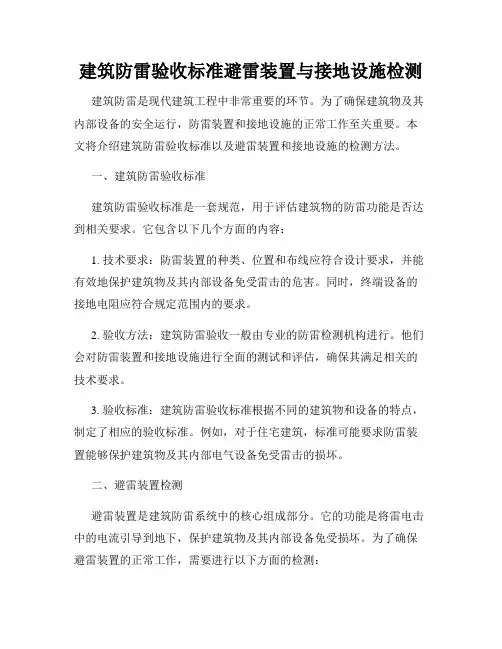

建筑防雷验收标准避雷装置与接地设施检测
建筑防雷验收标准避雷装置与接地设施检测建筑防雷是现代建筑工程中非常重要的环节。
为了确保建筑物及其内部设备的安全运行，防雷装置和接地设施的正常工作至关重要。
本文将介绍建筑防雷验收标准以及避雷装置和接地设施的检测方法。
一、建筑防雷验收标准建筑防雷验收标准是一套规范，用于评估建筑物的防雷功能是否达到相关要求。
它包含以下几个方面的内容：1. 技术要求：防雷装置的种类、位置和布线应符合设计要求，并能有效地保护建筑物及其内部设备免受雷击的危害。
同时，终端设备的接地电阻应符合规定范围内的要求。
2. 验收方法：建筑防雷验收一般由专业的防雷检测机构进行。
他们会对防雷装置和接地设施进行全面的测试和评估，确保其满足相关的技术要求。
3. 验收标准：建筑防雷验收标准根据不同的建筑物和设备的特点，制定了相应的验收标准。
例如，对于住宅建筑，标准可能要求防雷装置能够保护建筑物及其内部电气设备免受雷击的损坏。
二、避雷装置检测避雷装置是建筑防雷系统中的核心组成部分。
它的功能是将雷电击中的电流引导到地下，保护建筑物及其内部设备免受损坏。
为了确保避雷装置的正常工作，需要进行以下方面的检测：1. 规格和型号：检测人员会对安装的避雷装置进行核对，确认其规格和型号是否符合设计要求。
2. 外观检查：检测人员会检查避雷装置的外观，确保其没有受到损坏或者腐蚀。
3. 电气性能测试：避雷装置的电气性能测试主要包括耐压测试和接触电阻测试。
耐压测试用于检测避雷装置是否能承受额定的雷电冲击。
接触电阻测试用于检测避雷装置是否能够正常地导电。
三、接地设施检测接地设施是建筑防雷系统中的另一个重要组成部分。
其作用是将雷电击中的电流导入到地中，使之分散并减少对建筑物及其内部设备的影响。
接地设施的检测主要包括以下方面：1. 接地电阻测试：接地电阻测试是判断接地设施质量的一个重要指标。
检测人员会使用专业的测试仪器对接地电阻进行测试，并将测试结果与规定的范围进行比较，以确定是否合格。
防雷接地工程验收方案
防雷接地工程验收方案一、验收原则防雷接地工程验收原则是根据国家相关技术规范、标准和相关行业规范进行验收，重点关注系统的技术性、安全性、可靠性和经济性。
在验收中，应重视系统的全面性、系统性、完整性，强调重点、重难点和关键技术的验收，贯彻质量管理的思想和方法。
验收结果应真实、准确、客观、公正、合理。
二、验收依据1.《防雷接地工程施工及验收规范》国家质量监督检验检疫总局和国家标准化管理委员会发布的规范文件，内容涵盖了防雷接地工程的建设、施工、验收、维护等方面的规范要求。
2.国家标准《电气装置用接地装置的通用技术条件》（GB 4208-2008）该标准规定了电气装置用接地装置的形式、结构、材料、技术要求，以及接地电阻的测量方法和验收标准。
3.《建筑电气设计规范》（GB 50052-2019）该规范对建筑电气工程进行设计的规范和要求，其中包括了对防雷接地工程的相关规定和验收要求。
三、验收内容1.材料验收防雷接地工程所使用的材料应符合相关的规范要求，包括接地排、接地线、接地网、接地极等。
在验收中应检查材料的质量和数量是否与设计文件相符，是否存在质量问题。
2.施工验收防雷接地工程的施工应按照设计文件和验收标准的要求进行，验收人员应注意施工现场的安全、文明施工和验收程序的要求。
在验收中应检查施工工艺和质量是否符合施工要求，施工是否规范、合理，施工现场是否符合安全要求。
3.接地电阻测试和验收接地电阻是防雷接地工程验收的重要指标之一。
验收人员应根据设计文件和验收标准的要求，对接地电阻进行测试和验收。
测试应在不影响现场安全的前提下进行，测试设备应符合相关要求并进行定期校准。
4.验收报告在验收结束后，验收人员应撰写验收报告。
验收报告应包括工程基本情况、工程质量现场情况、工程质量检验情况、问题整改、验收结论等内容。
验收报告应真实、准确、完整，能够反映工程实际情况。
四、验收要求1.组织验收防雷接地工程的验收应在不影响工程正常运行的前提下进行，由业主单位或其委托的验收机构进行。
防雷接地验收流程
防雷接地验收流程防雷接地验收可是个很重要的事儿呢，咱得好好唠唠这个流程。
一、验收前的准备。
这就好比打仗前要先整好装备一样。
施工方得把相关的资料都整理好，像防雷接地的设计图纸啦，施工过程中的各种记录，包括接地装置的安装记录、接地电阻的测试记录等等。
这些资料就像是我们的作战地图，缺了可不行。
而且呀，施工现场也得收拾得干净整齐些，不能乱哄哄的，这样验收人员来了才能顺顺利利地开始检查。
二、接地装置的检查。
1. 材料检查。
- 接地装置的材料可是关键。
咱得看看用的材料符不符合要求。
比如说，接地极的材质，是用的镀锌角钢还是钢管之类的，这些材料的规格得对。
要是材料都不对，那就像盖房子用了软趴趴的烂木头做大梁一样，肯定不行。
如果是镀锌的材料，咱得看看镀锌层有没有损坏，要是镀锌层都掉了，那它的抗腐蚀能力就大打折扣了。
2. 安装位置检查。
- 接地极的安装位置也很有讲究。
它得按照设计要求来，一般要远离建筑物的出入口啦，还有一些有特殊要求的地方。
就像我们住房子，床不能乱放一样，接地极也要待在它该待的地方。
而且不同接地极之间的间距也要合适，太近了它们可能就会互相干扰，不能很好地发挥接地的作用。
3. 接地体的连接。
- 接地体连接就像是把小伙伴们的手牵起来一样。
连接的方式得正确，要是焊接的话，焊接的质量就得保证，不能有虚焊的情况。
焊缝得饱满，就像我们吃饭要吃饱一样，不能马马虎虎的。
如果是采用螺栓连接，那螺栓就得拧紧，还得有防松措施，不然时间一长，螺栓松了，接地体就断开连接了，这可就糟糕了。
三、引下线的检查。
1. 引下线的材质和规格。
- 引下线的材质和规格得符合设计要求。
有的可能是用的圆钢，有的可能是扁钢。
不管是啥，都得对得上号。
要是把细的当成粗的用，那在雷电流通过的时候可能就承受不住，就像小水管要通大水一样，会爆掉的。
2. 引下线的固定。
- 引下线得固定好。
不能松松垮垮的，要是被风吹一下就晃来晃去，那多不安全呀。
而且固定的间距也要合适，既不能太密也不能太疏，就像我们排队，人与人之间的距离要刚刚好才行。
防雷接地工程验收标准
防雷接地工程验收标准防雷接地工程验收标准是对防雷接地工程进行验收评估的依据和指导，以确保工程质量和可靠性。
本文将介绍防雷接地工程验收标准的主要内容和要求。
一、引言防雷接地工程的验收是对工程设计、施工和材料使用等进行检查和评估的过程。
验收标准的制定旨在规范各方责任，提高施工质量，确保防雷接地工程的效果和安全性。
二、验收标准的适用范围防雷接地工程验收标准适用于各类建筑物、设施以及重要设备的防雷接地工程验收，包括但不限于住宅、商业建筑、工业厂房、电站、通信基站等。
三、验收标准的分类根据不同工程类型和规模，防雷接地工程验收标准主要分为以下几个方面：1. 工程设计要求- 遵循国家相关标准和规范，如《建筑物防雷设计规范》等；- 确保防雷装置、接地装置等的合理布局和设计；- 考虑周围环境和地质条件的因素。
2. 施工质量要求- 施工过程中必须符合相关安全规范和操作规程；- 材料选用符合国家标准，确保质量可靠；- 施工人员必须具备相应的证书和资质。
3. 接地装置测试- 接地装置的电阻测试，电阻应符合设计要求并达到标准；- 采用合适的测试设备和方法，如电阻测试仪等；- 测试结果应记录，确保记录的准确性和完整性。
4. 防雷装置测试- 防雷装置的电气性能测试，保证其符合相关标准；- 包括避雷器的放电控制装置、避雷针的整体绝缘电阻、避雷器的接地电阻等；- 测试结果应记录，确保记录的准确性和完整性。
5. 防雷接地系统的综合测试- 验证整个防雷接地系统的可靠性和性能；- 包括对接地装置、接地网、防雷装置、导线等的综合测试；- 测试结果应记录，确保记录的准确性和完整性。
四、验收报告防雷接地工程验收完成后，应编制相应的验收报告。
验收报告主要内容包括：1. 工程基本信息，包括建筑物名称、施工单位、验收时间等；2. 工程验收标准的依据和参考文件；3. 工程设计的评价和审查意见；4. 施工质量的评估和检查结果；5. 接地装置、防雷装置的测试数据和结果；6. 防雷接地系统的综合测试数据和结果；7. 验收结论和存在的问题；8. 工程验收的签字确认。
建筑防雷工程验收标准接地装置质量检测要求
建筑防雷工程验收标准接地装置质量检测要求建筑防雷工程是指为防止雷电对建筑物及其周围设施造成危害而采取的一系列防护措施。
在建筑防雷工程中，接地装置被视为非常重要的组成部分之一。
接地装置的作用是将雷电能量引入地下，确保建筑物及其内部设备的安全。
为保证接地装置的质量可靠，验收工作至关重要。
本文将阐述建筑防雷工程验收标准中接地装置质量检测的要求。
1. 接地装置的安装位置要合理选择。
接地装置应位于靠近建筑物主体的地方，通常选择在建筑物的底层，以确保雷电在最短的时间内引入地下。
并且，建筑物内的接地装置应该数目足够，布局合理，形成完整的接地系统。
2. 接地装置的制作材料要符合相关要求。
接地装置的制作材料通常使用铜材或镀铜材质，因为铜具有良好的导电性能。
在验收中，需要检查接地装置材料的质量，并确保其符合相关标准。
3. 接地装置的连接要牢固可靠。
接地装置的连接点应采用可靠的焊接或螺栓紧固等方式，确保接地系统的连续性和稳定性。
验收中需要检查连接点是否存在松动、腐蚀等问题，并进行必要的修复。
4. 接地装置的接地电阻要符合要求。
接地电阻是评价接地装置性能的重要指标之一，合格的接地装置应具有较低的接地电阻。
验收过程中，需要使用专业的测试仪器进行接地电阻的测量，确保其在规定的范围内。
5. 接地装置的保护措施要完善。
接地装置应设置防腐、防晒、防水等保护装置，以延长其使用寿命并确保其正常工作。
验收中需要检查保护措施的设置情况，确保其完善可靠。
6. 接地装置的标识要清晰可见。
接地装置应有清晰的标识，包括接地装置的编号、安装日期等信息，以便于日后的维护和管理工作。
验收中需要检查标识的设置情况，并进行必要的调整。
7. 接地装置的维护要求要明确。
接地装置维护工作是保证其正常运行的重要环节，建立维护工作制度，并进行定期维护和检查是必要的。
验收中需要评估维护要求的合理性，并提供建议或指导。
总之，建筑防雷工程验收标准中接地装置的质量检测要求十分重要。
建筑工程验收中的防雷与接地工程验收标准
建筑工程验收中的防雷与接地工程验收标准建筑工程的验收是确保工程质量的重要环节，其中防雷与接地工程是保障建筑物及其使用者安全的关键。
本文将探讨建筑工程验收中的防雷与接地工程验收标准，以确保建筑物在雷电冲击和电气故障时能够有效防护和耐受。
一、防雷与接地工程的重要性防雷与接地工程是建筑物设计与建造中的一项重要工作，主要目的是避免雷击和电气事故对建筑物及其内部设备造成损坏，保障人员安全。
随着现代建筑结构和设备的不断发展，建筑物内部的电器设备成为日常生活不可或缺的一部分，因此，建筑工程的防雷与接地工程也变得尤为重要。
二、防雷与接地工程验收标准1. 防雷材料的选择与安装验收人员应确认所使用的防雷装置符合国家相关标准，如GB50057-94《建筑物防雷技术规范》等，并确保其真实性和合法性。
防雷材料的选择应根据建筑物的类型、高度和使用情况进行合理选择，确保其具备良好的导电性和抗雷击性能。
安装防雷装置时，应严格按照相关规范进行，确保其稳固可靠、接地电阻合格。
2. 接地网的设计与施工验收人员应核实建筑物的接地网设计符合规范要求，并进行适度的扩展与改进。
接地网设计应满足地埋深度、接地电阻等参数，确保接地系统稳定可靠。
接地网的施工应按照相关规范进行，保证接地体与导体之间的良好接触，避免接地电阻过大。
3. 防雷距离与保护区域划定根据建筑物使用类型和高度等因素，验收人员应合理规划建筑物的防雷距离和保护区域，并进行相应的标识。
防雷距离是指建筑物周围设置不同高度的接闪器，以吸引并安全放电到大气中，避免雷电直接打到建筑物上。
保护区域则是指建筑物周围一定范围内的区域，需要进行接地网和接闪器等设施的建设。
4. 防雷材料和设备的测试与检验验收人员应对建筑物的防雷材料和设备进行全面的测试与检验，确保其性能符合相关标准。
测试项目包括但不限于接地电阻测试、导体和接地网的连通性测试以及防雷材料的耐压等性能测试。
检验结果应符合国家规定的防雷与接地工程验收标准，否则需要进行相应的改进和整改。
防雷与接地质量验收标准
7
每个电气装置的接地应以单独的接地线就近与接地干线或接地网相连接，不得串接
观察检查
全数检查
一般项目
1
防雷与接地装置
连接处不应松动、脱焊、接触不良，并经采取防腐措施。
观察检查
全数检查
2
等电位连接处应无毛刺、明显伤痕、安装应平整、连接牢固；连接处防腐处理。
观察检查
全数检查
3
接地线
接地线穿越墙壁、楼板时应加装保护套管
观察检查
全数检查
观察检查或查阅材料进场验收记录
全数检查
4
接地装置的设置形式应符合设计要求，焊接应无虚焊。接地体埋设位置和深度应符合设计要求。
核对设计图，观察检查并用尺量检查
全数检查
5
接地线
接地线材料规格应符合设计要求，不得有机械损伤
核对设计图，观察检查
全数检查
6
等电位接地端子板应符合设计要求，并应与接地装置连接
核对设计图，观察检查
观察检查
全数检查
4
接地线在有化学腐蚀的位置应采取防腐措施观来自检查全数检查5
再跨越建筑物伸缩缝、沉降缝处，接地线应弯成弧状，弧长宜为缝宽的1.5倍
观察检查并用尺量检查
全数检查
6
接地线的敷设应平直、整齐。转弯时，弯曲半径应符合安装规范要求
观察检查并用尺量检查
全数检查
7
接地端子应明显标记，接地线沿长度方向应用黄绿相间的条纹进行标记
防雷与接地质量验收标准
项次
检验项目
质量要求
检验方法
检验数量
主控项目
1
防雷与接地装置
外露的不带电的金属物必须与建筑物进行等电位连接
观察检查
防雷接地及等电位施工质量验收及质量控制措施
防雷接地及等电位施工质量验收及质量控制措施1、接地装置1.1利用建筑物基础钢筋作为接地装置，必须按照设计要求设置接地电阻测试点。
测试结电阻的接地电阻只必须符合设计要求。
1.2焊接要求：扁钢的搭接长度应不小于其宽度的二倍，三面施焊。
当扁钢宽度不同时，搭接长度以宽的为准。
圆钢的搭接长度应不小于其直径的六倍，双面施焊。
当直径不同时，搭接长度以直径大的为准。
圆钢与扁钢连接时，其搭接长度应不小于圆钢直径的六倍。
扁钢与钢管（或角钢）焊接时，除应在其接触部位两侧进行焊接外，并应焊以由扁钢弯成的弧形面（或直角形）与钢管（或角钢）焊接。
2、避雷网安装位置正确，固定牢靠，防腐良好，并且规格尺寸、弯曲半径正确。
3、接地体（线）的连接应采用焊接，焊接必须牢固无虚焊，接至电气设备上的接地线应用螺栓连接，螺栓连接处，应按现行国家标准的有关规定处理。
接地线与接地体连接用的扁钢安装及接地干线和接地分支线安装应符合下列要求：接地干线应水平或垂直敷设，在直线段不应有弯曲现象，扁钢应立放，减小散流电阻。
接地支线安装要注意，多个设备与接地干线相连接时必须每个设备用一根单独的接地支线，不允许几个设备合用一根接地支线，也不允许几根接地线并接在接地干线的一个连接点上。
4、建筑物等电位联结4.1干线应从接地装置引出并与总等电位箱端子板相连。
在顶层管道间，各强、弱电竖井及设备房间，电梯井道或按设计规定需留局部等电位箱货等电位端子排处，其等电位端子排应就近与避雷引下线和接地干线相连，并将等电位联结线预留到需做等电位联结的设备或管道附近。
各强弱电竖井及设备房间电梯井道等电位端子排应就近支线间不得串接、等电位联结内各联结导体间的连接采用焊接时，焊接处不应有夹渣、咬边、气孔及未焊透等情况。
4.2等电位联结内备联结导体间的连接采用螺栓连接时，应注意接触面光洁，有足够的接触压力和接触面积。
4.3等电位联结内务联结导体间的连接采用熔焊连接时，在腐蚀性场所应采取防腐措施。
建筑物防雷与接地工程施工要点与验收标准
建筑物防雷与接地工程施工要点与验收标准导语：建筑物防雷与接地工程是保障建筑安全和电气设备正常运行的重要环节。
本文将从施工要点及验收标准两个方面，探讨建筑物防雷与接地工程的相关内容。
一、施工要点1. 灵活布局：建筑物防雷与接地工程要考虑建筑结构、地形地势、电气设备布置等因素进行合理布局。
一般建议在建筑物高点设置钢管或铜排接地装置，以尽可能减小雷电冲击。
2. 材料选用：接地系统的材料选择应符合国家相关标准。
铜质材料是常用的接地材料，其导电性能良好且耐腐蚀。
同时，还需要选择符合要求的防雷材料，如透明导电薄膜用于玻璃幕墙、防雷锤等。
3. 施工质量：建筑物防雷与接地工程施工过程中，需要确保接地导体的质量及连接稳固。
接地引下线应采用符合要求的铜质导线，焊接接头应牢固可靠。
4. 设备选型：根据建筑物的需求和使用环境，选择合适的防雷设备。
不同种类的建筑物需要采用不同的防雷器件，如避雷针、避雷网等。
5. 检测监控：在建筑物防雷与接地工程施工完成后，需进行相关的检测监控。
通过测量接地电阻、防雷装置的接地电位等参数，确保工程质量达标。
二、验收标准1. 接地电阻：建筑物防雷与接地工程的验收标准中，接地电阻是一个重要的指标。
一般要求建筑物接地电阻不超过某一特定数值，如小于10欧姆。
2. 接地电位：接地电位是指接地引下线与地面的电位差。
验收时要求接地电位在规定的范围内，以确保建筑物内外的电位平衡。
3. 设备完好性：防雷装置的安装与使用要满足相关标准，接闪器等器件的完好性需经验收检测。
设备的防雷性能应符合要求，以保障建筑物和电气设备的安全。
4. 施工记录：建筑物防雷与接地工程验收时，要求施工单位提供详细的施工记录，包括工程实施方案、材料使用情况、检测记录等。
这些记录是对工程实施情况的有力证明。
5. 防雷装置数量与分布：建筑物防雷与接地工程验收时还要检查避雷针、避雷带等防雷装置的数量与分布情况。
数量应满足相关标准，分布应均匀合理，以提高抗雷击能力。
接地工程验收项目内容
接地工程验收项目内容主要包括以下几个方面：
1.检查接地装置的安装位置是否符合设计要求，接地电阻值是否
符合规范规定。
2.检查接地装置的连接是否牢固可靠，接触面是否清洁，有无锈
蚀、油污等现象。
3.检查接地装置的防腐处理是否符合要求，如涂漆、镀锌等。
4.检查接地装置与电气设备的连接是否正确，是否符合安全要求。
5.检查接地装置的标识是否清晰、准确，是否符合规范要求。
在验收过程中，还需要注意以下几点：
1.验收前应对接地装置进行全面检查，确保其符合设计要求和规
范要求。
2.验收时应使用合适的测试仪器对接地电阻进行测试，确保接地
电阻值符合要求。
3.验收时应检查接地装置与电气设备的连接情况，确保其安全可
靠。
4.验收时应记录测试结果和检查情况，并出具验收报告。
总之，接地工程验收项目内容涵盖了多个方面，需要仔细检查确保接地装置的安全可靠。
在验收过程中，应遵循相关规范和要求，确保验收结果的准确性和可靠性。
防雷接地及等电位施工质量验收及质量控制措施
防雷接地及等电位施工质量验收及质量控制措施1、接地装置1.1利用建筑物基础钢筋作为接地装置，必须按照设计要求设置接地电阻测试点。
测试结电阻的接地电阻只必须符合设计要求。
1.2焊接要求：扁钢的搭接长度应不小于其宽度的二倍，三面施焊。
当扁钢宽度不同时，搭接长度以宽的为准。
圆钢的搭接长度应不小于其直径的六倍，双面施焊。
当直径不同时，搭接长度以直径大的为准。
圆钢与扁钢连接时，其搭接长度应不小于圆钢直径的六倍。
扁钢与钢管（或角钢）焊接时，除应在其接触部位两侧进行焊接外，并应焊以由扁钢弯成的弧形面（或直角形）与钢管（或角钢）焊接。
2、避雷网安装位置正确，固定牢靠，防腐良好，并且规格尺寸、弯曲半径正确。
3、接地体（线）的连接应采用焊接，焊接必须牢固无虚焊，接至电气设备上的接地线应用螺栓连接，螺栓连接处，应按现行国家标准的有关规定处理。
接地线与接地体连接用的扁钢安装及接地干线和接地分支线安装应符合下列要求：接地干线应水平或垂直敷设，在直线段不应有弯曲现象，扁钢应立放，减小散流电阻。
接地支线安装要注意，多个设备与接地干线相连接时必须每个设备用一根单独的接地支线，不允许几个设备合用一根接地支线，也不允许几根接地线并接在接地干线的一个连接点上。
4、建筑物等电位联结4.1干线应从接地装置引出并与总等电位箱端子板相连。
在顶层管道间，各强、弱电竖井及设备房间，电梯井道或按设计规定需留局部等电位箱货等电位端子排处，其等电位端子排应就近与避雷引下线和接地干线相连，并将等电位联结线预留到需做等电位联结的设备或管道附近。
各强弱电竖井及设备房间电梯井道等电位端子排应就近支线间不得串接、等电位联结内各联结导体间的连接采用焊接时，焊接处不应有夹渣、咬边、气孔及未焊透等情况。
4.2等电位联结内备联结导体间的连接采用螺栓连接时，应注意接触面光洁，有足够的接触压力和接触面积。
4.3等电位联结内务联结导体间的连接采用熔焊连接时，在腐蚀性场所应采取防腐措施。
建筑防雷验收规范
建筑防雷验收规范建筑防雷验收规范是指对建筑物的防雷装置进行验收的一项规范。
本文将介绍建筑防雷验收规范的主要内容，以及相关要求。
一、验收范围建筑防雷验收范围主要包括建筑物整体的防雷设备和系统，包括接地装置、避雷针、避雷网、避雷带等。
二、验收要求1、组织验收建筑防雷验收由建设单位组织，验收人员应具备相关资质，并由建设单位书面委托。
2、验收基本要求(1) 验收时须参考《建筑设计防雷技术规范》、《建筑防雷装置建设与验收规范》等相关技术标准，对防雷装置的规格和材料进行检查。
(2) 验收前应先进行自查，确保防雷装置的安装、接地是否符合规范要求。
(3) 验收过程中要进行实地检查，对防雷装置的可靠性、稳定性和合理性进行评估。
3、验收要点(1) 对于接地装置，应检查接地体的数量、规格和布置是否符合要求，接地电阻是否在规定范围内。
(2) 对于避雷针，应检查避雷针的安装位置、数量和高度是否符合要求，避雷针和建筑物的距离是否符合规范。
(3) 对于避雷网，应检查避雷网的布局和网档的材质是否符合要求，网档的安装是否牢固。
(4) 对于避雷带，应检查避雷带的安装位置、数量和材料是否符合要求，避雷带与建筑物之间的接触是否良好。
4、验收记录建设单位应记录建筑防雷验收的结果，并与相关单位共同签字确认。
三、验收合格与不合格的判定1、验收合格的标准(1) 防雷装置的设计、安装和接地符合相关技术标准和规范要求。
(2) 防雷装置的可靠性、稳定性和合理性得到有效保证。
2、验收不合格的标准(1) 防雷装置的设计、安装和接地存在严重缺陷，无法保证防雷效果。
(2) 防雷装置的可靠性、稳定性和合理性无法得到有效保证。
四、验收后的整改与复验1、整改要求(1) 对于验收不合格的防雷装置，建设单位需及时进行整改，确保装置达到验收合格的要求。
(2) 整改过程中需保持与相关单位的沟通和协商。
2、复验要求(1) 进行整改后，建设单位需通知相关单位进行复验。
(2) 复验时要对整改情况进行评估，确保整改的有效性和合格性。
gb防雷接地验收标准
gb防雷接地验收标准GB防雷接地验收标准。
一、引言。
在建筑物和设备中，防雷接地系统是非常重要的一部分，它能够有效地保护建筑物和设备免受雷击的危害。
因此，对防雷接地系统的验收标准是非常重要的，它能够确保防雷接地系统的有效性和可靠性。
本文将详细介绍GB防雷接地验收标准的相关内容。
二、验收标准的内容。
1. 防雷接地系统的设计和施工应符合国家相关标准和规范，包括《建筑防雷技术规范》（GB 50057）等。
2. 防雷接地系统应采用符合规定的导体材料，导体的截面积应满足设计要求。
3. 防雷接地系统的接地电阻应符合设计要求，一般不得大于10Ω。
4. 防雷接地系统的接地体应埋设深度符合设计要求，一般不得小于2m。
5. 防雷接地系统的接地体应采用符合规定的接地电极，接地电极的数量和布置应满足设计要求。
6. 防雷接地系统的接地装置应采用符合规定的连接方式，连接件的材料和规格应符合设计要求。
7. 防雷接地系统的接地装置应进行接地测试，测试结果应符合设计要求。
8. 防雷接地系统的接地装置应进行防腐处理，确保其长期使用的可靠性。
三、验收标准的实施。
1. 防雷接地系统的验收应由具有相应资质的防雷技术人员进行，验收人员应对防雷接地系统的设计和施工进行全面的检查和测试。
2. 防雷接地系统的验收应包括现场检查和测试，检查内容包括接地体的埋设深度、接地电阻、接地电极的数量和布置、接地装置的连接方式等，测试内容包括接地电阻测试、接地装置的连接测试等。
3. 防雷接地系统的验收结果应进行书面记录，记录内容包括验收人员的姓名、验收时间、验收内容、验收结果等。
4. 防雷接地系统的验收结果应经建设单位或设计单位审核确认，确认内容包括验收结果是否符合设计要求、是否存在不符合要求的地方等。
5. 防雷接地系统的验收结果应报送相关部门备案，备案内容包括验收记录、审核确认文件等。
四、结论。
GB防雷接地验收标准是保障防雷接地系统有效性和可靠性的重要依据，建设单位和设计单位应严格按照验收标准的要求进行防雷接地系统的设计、施工和验收，以确保防雷接地系统的正常运行和使用。
防雷接地验收规范
防雷接地验收规范防雷接地验收规范是指对防雷接地系统进行验收时需要遵循的标准和规范。
以下是一份防雷接地验收规范的示例，供参考：一、验收单位1. 防雷接地系统的验收由相关部门或专业验收机构进行，验收单位应具备相关的资质和经验。
二、验收前准备1. 验收单位应提前与建设单位进行沟通，了解项目的特点、要求和防雷接地系统的设计方案。
2. 验收单位应对防雷接地系统的设备和材料进行检查，确保其符合国家相关标准和规范。
三、验收内容1. 验收单位应对防雷接地系统的设备和材料进行全面检查，包括接闪器、接地装置、接地导体等。
2. 验收单位应对接地装置的设置位置、数量、形式等进行确认，并核查其与建筑物主体的连接情况。
3. 验收单位应对接闪器的设置位置、数量、安装方式等进行确认，并核查其与防雷地网的连接情况。
4. 验收单位应对接地导体的材质、规格、埋设深度等进行检查，并核查其与其他金属构件的连接情况。
5. 验收单位应对防雷接地系统的接地电阻进行测量，确保其符合设计要求。
6. 验收单位应对防雷接地系统的防腐保护措施进行检查，确保其有效可靠。
7. 验收单位应对防雷接地系统的接地导体、接地装置等进行标识和记录，以便日后维护和管理。
四、验收报告1. 验收单位应出具防雷接地系统的验收报告，报告内容应包括防雷接地系统的设备、材料、设置情况等详细信息。
2. 验收报告中应明确防雷接地系统的各项指标是否符合设计要求，如有不符合的情况，应提出整改意见。
五、验收后处理1. 如验收报告中存在不符合的情况，建设单位应按照验收单位提出的整改意见进行整改。
2. 建设单位应确保防雷接地系统的设备、材料和整改工程的质量，以保证系统的可靠运行。
六、验收记录1. 验收单位和建设单位应共同保存防雷接地系统的验收记录，以备日后参考和查验。
以上是一份防雷接地验收规范的示例，具体的验收要求和程序可根据实际情况进行调整和补充。
在验收过程中，要确保防雷接地系统的设备和材料符合相关标准和规范，并达到设计要求，以确保建筑物的防雷性能和安全可靠性。
防雷接地工程施工及验收规范
防雷接地工程是一项重要的电气工程，为了保护建筑物及其内部设备免受雷击危害，
必须进行防雷接地工程施工及验收。
本文旨在阐明防雷接地工程施工及验收规范。
防雷接地工程施工首先要确定接地系统的布置原则，即采用什么样的接地系统，接地
点布置位置及数量，接地系统的性能要求等。
其次，根据接地系统的布置原则，准备施工
材料，安装接地装置，按规定连接接地系统，完成接地系统的施工。
最后，进行接地系统
的验收。
防雷接地工程验收主要包括以下几个方面：
一是检查接地装置的构造是否符合规定，抗震性能是否达到要求；
二是检查接地系统的性能参数，如接地电阻是否符合要求；
三是检查接地系统的布置是否符合规定；
四是检查接地系统的安装质量及工艺符合要求；
五是检查接地系统的维护保养是否规范。
只有经过上述验收，防雷接地工程才算完工，确保建筑物及其内部设备免受雷击危害。
防雷接地工程验收方案
防雷接地工程验收方案一、项目概述防雷接地工程是建筑物防雷系统的重要组成部分，其质量的好坏直接关系到建筑物及其中人员的安全。
为了确保防雷接地工程的质量，提前制定验收方案并按照方案严格执行是必不可少的。
本方案旨在规范防雷接地工程的验收程序，确保工程质量。
二、验收前的准备工作1. 验收人员的准备验收人员需具备相关工程验收经验和技术背景，能独立进行验收工作。
验收人员应仔细阅读相关工程设计文件，了解工程的要求和规范标准。
2. 资料准备准备好相关的设计文件、施工图纸、工程验收标准及相关规范标准等，以备验收中参考使用。
3. 安全检查在进行验收之前，要做好现场安全检查，确保验收过程中人员的安全。
4. 验收工具准备准备好验收所需的工具和仪器设备，如测量仪器、施工记录表等。
三、验收内容及标准1. 防雷接地设施的安装情况验收人员需要对防雷接地设施的安装情况进行检查，包括接地极的埋设深度、接地电阻的测试情况、接地引下线的安装情况等。
验收标准：接地极的埋设深度应符合设计要求；接地电阻应在规定的范围内，达到工程要求；接地引下线的安装牢固，连接可靠。
2. 接地装置的接口检查验收人员需要对接地装置的接口进行检查，包括接地线的连接情况、接地体的安装情况等。
验收标准：接地线的连接端应牢固可靠，无松动或断裂现象；接地体的安装应符合设计要求，无漏装现象。
3. 接地装置的避雷标志及保护措施检查验收人员需要对接地装置的避雷标志及保护措施进行检查，包括接地极上的避雷标志是否清晰可见、接地引下线的保护措施是否齐全等。
验收标准：接地极上的避雷标志应清晰可见，无遮挡；接地引下线的保护措施应齐全有效。
四、验收程序1. 验收前的准备验收人员带齐所需的验收工具和资料，到达验收现场。
2. 现场验收验收人员根据验收标准，对防雷接地设施的安装情况、接口情况、避雷标志及保护措施进行逐一检查。
并根据实际情况填写施工验收记录表。
3. 验收结果评定根据验收记录表中的记录，对防雷接地工程的质量进行评定，判定是否符合验收标准。
防雷接地验收技术要求和指标
防雷接地验收技术要求和指标新建建筑物的防雷装置验收中的具体技术要求和指标，主要以《建筑物防雷设计规范》(GB 50057-94)(2000年版)和国家、各行业防雷设计规范等为依据。
以下按照防雷装置施工现场分段、分项验收的工程内容，分述验收中的具体技术要求和指标。
基础防雷接地验收技术要求和指标基础接地分为人工防雷接地装置和自然基础接地装置两种.它们的具体技术要求和指标为:1.人工接地装置技术要求和指标人工接地装置是指非利用建筑物基础桩、地梁，而用圆钢、角钢、扁钢或专用成品制作件，人工布设的接地装置。
其通常做法为。
材料规格:A.专用成品制作件。
B.角钢<50 mm X 50 mm X 5 mm,镀锌扁钢-40 mm X 4 mm;厚度>4 mm;钢管厚度)3.5 mm;圆钢直径D>10 mm(2)安装深度(埋设深度):-50-80 cm,冻土层以下。
(3)安装长度:垂直接地体2.5 m，间距-5 m。
水平接地体外引长度不应超过接地体有效长度，其中P为接地体周围的土城电阻率.(4)安装形式:①环形、水平接地体，②垂直接地体，③垂直与水平接地体混合而成的接地网。
当在建筑物周围的无刚筋的闭合条形混凝土基础内，敷设人工基础接地体时，接地体的规格尺寸规定如下表所示：(5)安装位置:按设计要求，不得将人工接地体敷设在基础坑底，一般应敷设在散水以外(距建筑物外墙皮0. 5-0. 8 m,灰土基础以外的基础桩边.人工接地体距建筑物出人口或人行道不应小于3m。
当各种接地不共用及与金属管道不相连时，其间距按不同防雷类别，其间距至少分别为，第一类:S>3m;第二类:S>2m;第三类:s>2m，建筑物地中距离按不同防雷类别应分别符合下列表达式: 第一类:S>0. 4R; (S-地中距离，R-冲击接地电阻值)第二类:S>0. 3K R;式中K-分流系数。
当只有单根引下线时，K=1；当有两根引下线及接闪器不成闭合环的多根引下线时，K=0.66；当接闪器为网状的或成闭合环时有多根引下线的情况下，K=0.44.(6)焊接情况:圆钢单边搭接焊接时长度不小于圈钢直径的12倍;双边搭接焊接时长度不小于圆钢直径的6倍，扁钢搭接长度为扁钢宽度的二倍，多面连续焊。
防雷工程施工验收规范
防雷工程施工验收规范一、概述防雷工程是保护建筑物及其附属设施免受雷电危害的重要措施，是确保人民生命财产安全的重要环节。
为了保证防雷工程的施工质量，提高工程施工技术水平，确保防雷装置安全运行，制定本规范。
本规范适用于新建、改建和扩建建筑物防雷工程的施工验收。
二、施工验收要求1. 施工前审查防雷及接地工程施工前，应对设计文件及施工图进行审查，确认后方可实施。
审查应包括以下内容：（1）设计文件是否符合国家现行专项标准、规范的相关规定。
（2）施工图是否符合设计文件的要求，标注是否清晰、完整。
2. 施工质量控制防雷及接地工程的施工应符合下列要求：（1）接地装置：按照设计图尺寸位置要求，将底板内的接地扁铁、接地螺栓等连接牢固，确保接地电阻符合规定。
（2）防雷引下线及避雷带：安装位置、高度、间距应符合设计要求，固定牢固，连接可靠。
（3）等电位连接：建筑物内的金属物体、设备、线路等应与接地系统进行等电位连接，确保电气设备安全运行。
（4）电涌保护器：安装位置、型号、规格应符合设计要求，与接地系统连接可靠。
3. 施工验收程序防雷及接地工程验收应按下列程序进行：（1）施工单位自检：施工完成后，施工单位应进行自检，自检合格后向监理单位报告。
（2）监理单位验收：监理单位对施工质量进行验收，验收合格后签署验收意见。
（3）防雷检测单位检测：防雷检测单位对防雷工程进行检测，检测合格后出具检测报告。
（4）验收部门审查：验收部门对验收材料进行审查，符合要求后办理验收手续。
三、验收要求1. 验收材料施工验收应提交以下材料：（1）设计文件、施工图审查意见。
（2）施工单位自检报告。
（3）监理单位验收意见。
（4）防雷检测报告。
（5）其他相关资料。
2. 验收标准防雷及接地工程验收应符合国家现行专项标准、规范的相关规定。
四、验收结论验收部门应对防雷及接地工程进行综合评价，作出验收结论。
验收结论分为合格、不合格。
合格表示防雷工程施工质量符合规定，可以投入使用；不合格表示防雷工程施工质量不符合规定，不得投入使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础防雷接地验收检查要点
（1）建筑物利用基础梁主钢筋作接地体，钢筋必须用对接焊或搭接焊，二根主面筋与底筋之间必须在钢筋长度内用圆钢焊接沟通。
（2）搭接焊接长度应符合下列规定：
1、扁钢与扁钢搭接为扁钢宽度2倍，不少于三面施焊；
2、圆钢与圆钢搭接为小径圆钢直径6倍，双面施焊；
3、圆钢与扁钢搭接为圆钢直径6倍，双面施焊；
4、扁钢与钢管，扁钢与角钢焊接，紧贴外侧两面，或紧贴钢管3/4钢管表面，上下两侧施焊；
5、除埋没在混凝土中的焊接接头外，有防腐措施。
（3）焊接焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊：气孔等缺陷，焊接后敲掉焊渣。
（4）利用混凝土柱主筋作引下线，其主筋数量不少于2根，主筋直径须大于Φ16；柱主筋与基础梁主筋采用Φ≧12钢筋搭接焊接。
（5）、基础梁主筋（Φ≧16）交叉联接采用井型搭接焊接，接搭接用钢筋直径Φ≧12。
（6）基础梁筋应并联焊成一个环路。
（7）当设计无要求时混凝土外的接地装置的材料采用钢材，热浸镀锌处理。
最小允许规格尺寸为：圆钢Φ≧12；扁钢截面≧100m㎡厚度6㎜；角钢厚度≧6㎜钢管管壁厚度≧4.5㎜。
（8）、接地装置必须在地面以上接设计要求设置接地电阻测试点。
（9）测试接地装置的接地电阻必须符合设计要求。
